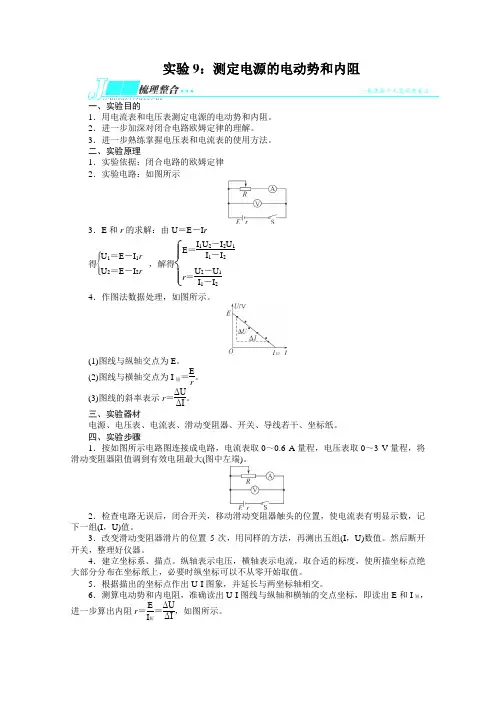

2014届高考物理(重庆专用)第一轮复习专题实验9测定电源的电动势和内阻(含解析)
实验9：测定电源的电动势和内阻一、实验目的1．用电流表和电压表测定电源的电动势和内阻。
2．进一步加深对闭合电路欧姆定律的理解。
3．进一步熟练掌握电压表和电流表的使用方法。
二、实验原理1．实验依据：闭合电路的欧姆定律2．实验电路：如图所示3．E 和r 的求解：由U ＝E －I r得⎩⎪⎨⎪⎧ U 1＝E －I 1r U 2＝E －I 2r ，解得⎩⎪⎨⎪⎧ E ＝I 1U 2－I 2U 1I 1－I 2r ＝U 2－U 1I 1－I 24．作图法数据处理，如图所示。
(1)图线与纵轴交点为E 。
(2)图线与横轴交点为I 短＝E r。
(3)图线的斜率表示r ＝ΔU ΔI。
三、实验器材电源、电压表、电流表、滑动变阻器、开关、导线若干、坐标纸。
四、实验步骤1．按如图所示电路图连接成电路，电流表取0～0.6 A 量程，电压表取0～3 V 量程，将滑动变阻器阻值调到有效电阻最大(图中左端)。
2．检查电路无误后，闭合开关，移动滑动变阻器触头的位置，使电流表有明显示数，记下一组(I ，U)值。
3．改变滑动变阻器滑片的位置5次，用同样的方法，再测出五组(I ，U)数值。
然后断开开关，整理好仪器。
4．建立坐标系、描点。
纵轴表示电压，横轴表示电流，取合适的标度，使所描坐标点绝大部分分布在坐标纸上，必要时纵坐标可以不从零开始取值。
5．根据描出的坐标点作出U-I 图象，并延长与两坐标轴相交。
6．测算电动势和内电阻，准确读出U-I 图线与纵轴和横轴的交点坐标，即读出E 和I 短，进一步算出内阻r ＝E I 短＝ΔU ΔI，如图所示。
五、数据处理本实验中数据的处理方法，一是联立方程求解的公式法，二是描点画图法。
方法一 取六组对应的U 、I 数据，数据满足的关系式U 1＝E －I 1r 、U 2＝E －I 2r 、U 3＝E －I 3r ……让第1式和第4式联立方程，第2式和第5式联立方程，第3式和第6式联立方程，这样解得三组E 、r ，取其平均值作为电池的电动势E 和内阻r 的大小。
2014届高考物理知识点总复习精讲课件40
(d)定值电阻(阻值10 Ω、额定功率10 W)； (e)滑动变阻器(阻值范围0～10 Ω、额定电流2 A)； (f)滑动变阻器(阻值范围0～100 Ω、额定电流1 A)． 那么
(1)要正确完成实验，电压表的量程应选择 ______ V， 电流表的量程应选择______A；R0应选择______ Ω的定 值电阻，R应选择阻值范围是______ Ω的滑动变阻器． (2)引起该实验系统误差的主要原因是___________．
【解析】由于电源是一节干电池(1.5 V)，所以选量程 为3 V的电压表；估算电流时，考虑到干电池的内阻 一般几欧左右，加上保护电阻，最大电流在 0.5 A左 右，所以选量程为 0.6 A的电流表；由于电池内阻很 小，所以保护电阻不宜太大，否则会使得电流表、电 压表取值范围小，造成的误差大；滑动变阻器的最大 阻值一般比电池内阻大几倍就好了，取0～10 Ω能很 好地控制电路中的电流和电压，若取0～100 Ω会出现 开始几乎不变最后突然变化的现象．
六、误差分析 1. 每次读完电表示数没有立即断电，造成 E 、 r 变 化． 2. 测量电路存在系统误差，实验电路采用电流表 内接法时，I真＝I测＋IV，未考虑电压表的分流，实 验电路电流表外接法时，电路中U真＝U测＋UA，未考 虑UA . 3. 用图 象 法求 E 、 r 时 ， 作图 不准确造 成偶然误 差．
I1U2－I2U1 I1－I2 E＝
U2及R表示)
， r＝
ቤተ መጻሕፍቲ ባይዱ
U2－U1 －R .(用I1、I2、U1、 I1－I2
【巩固基础】
1 ．在测一节干电池 ( 电动势约为 1.5 V ，内阻约为 2 Ω ) 的电动势和内阻的实验中，变阻器和电压表各有两个供 选： A 电压表量程为 15 V ， B 电压表量程为 3 V ， A 变阻器 为 (0 ～ 20 Ω ， 3 A) ， B 变 阻 器 为 (0 ～ 500 Ω ， 0.2 A) ．电压表应该选 B ( 选填“ A”或“ B”)，这是因 A电压表量程过大，读数误差较大 为 ．变阻器 应该选 ( 选 填 “ A ” 或 “ B ”) ， 这 是 因 A 为 B变阻器额定电流过小，调节不方便 ．
2014高考物理一轮复习课件实验五探究动能定理(精)
• (3)在(2)的基础上，某同学用天平称量滑块的 质量为M.往沙桶中装入适量的细沙，用天平 称出此时沙和沙桶的总质量为m.让沙桶带动 滑块加速运动．用打点计时器记录其运动情 况，在打点计时器打出的纸带上取两点，测 出这两点的间距L和这两点的速度大小v1与 v2(v1<v2)．则本实验最终要验证的数学表达式 为______________．(用题中的字母表示实验 中测量得到的物理量)
• (二)调用所学解题 • (1)减小B的质量；增加细线的长度(或增大A的 质量，降低B的起始高度) • (2)如图所示 • (3)0.4 • (4)偏大
• (三)同类提升演练 • 2．[2011·北京海淀一模]“探究动能定理”的 实验装置如图甲所示，当小车在两条橡皮筋 作用下弹出时，橡皮筋对小车做的功记为W0， 当用4条、6条、8条……完全相同的橡皮筋并 在一起进行第2次、第3次、第4次……实验时， 橡皮筋对小车做的功记为2W0、3W0、 4W0……每次实验中由静止弹出的小车获得的 最大速度可由打点计时器所打的纸带测出．
例 1
[2012· 宁夏银川一中二模，22,6 分]某研究性学习小
组做探究“橡皮筋做的功和物体速度变化的关系”的实验，实 验开始前，他们提出了以下几种猜想：①W∝ v，②W∝v， ③W∝v2.实验装置如图甲所示，图中是小车在一条橡皮筋作用 下弹出，沿木板滑行的情形，这时橡皮筋对小车做的功记为 W.当我们用 2 条、3 条……完全相同的橡皮筋并在一起进行第 2 次、 第 3 次……实验时， 每次橡皮筋都拉伸到同一位置释放． 小 车在实验中获得的速度由打点计时器所打的纸带测出．
• (一)名师分析解题 • [解析] (1)把木板末端垫高，倾角为θ，若f＝ mgsinθ，则平衡了摩擦力，此时只有橡皮筋 的作用力使小车运动． • (2)小车先加速后匀速，匀速时橡皮筋的弹力 刚好全部做功，所以应选纸带的均匀部分测 量． • (3)因为W－v图象是曲线，不能确定W与v2的 函数关系，所以不合适．
高考物理人教一轮复习课件75实验三测定电源电动势和内阻实验四练习使用多用电表
注意：每变换一次欧姆挡的量程，都要重新姆挡测电阻时，指针 指示在表盘中值电阻左右读数较准确。如某多用电表欧姆挡 R 中＝15Ω，当待测电阻约为 2kΩ 时，应选用“×100”挡，读 数不要忘记乘以相应的倍率。
5．测量时，待测电阻要与电源以及其他电阻断开，且不 能用手接触表笔。
据实验数据在
1 U12
－R坐标系中描出坐标点，如图2所
示。已知R0＝150Ω，请完成以下数据分析和处理。
(1)图2中电阻为________Ω的数据点应剔除； (2)在坐标纸上画出U112－R关系图线； (3)图线的斜率是________(V－1·Ω－1)，由此可得电池 电动势Ex＝________V。
此外还可以用图象法来处理数据，即在坐标纸上以 I 为 横坐标，U 为纵坐标，用测出的几组 I、U 值画出 U－I 图象， 图乙所得直线跟纵轴交点即为电动势的值，图象的斜率的绝 对值即为内阻 r 的值。
实验器材 电压表，电流表，滑动变阻器，干电池，电键，导线。 实验步骤 1．选择好电流表、电压表量程，按图甲连接好电路。 2．把变阻器的滑动片移到一端，使接入电路的阻值最大。
3．闭合电键，调节变阻器，使电流表有明显示数，记录 一组数据(I1，U1)，用同样的方法测量几组 I、U 值。
4．断开电键时，整理器材。 5．处理数据，用公式法和图象法求出电动势和内阻的值。
注意事项 1．为了使电池的路端电压变化明显，电池的内阻宜大些 (选用已使用过一段时间的干电池)。 2．电池在大电流放电时极化现象较严重，电动势 E 会明 显下降，内阻 r 会明显增大，因此，实验中不要将 I 调得过大。 读数要快，每次读完立即断电。
3．测出不少于 6 组 I、U 数据，且变化范围要大些，用 方程组求解时，要将测出的 I、U 数据中，第 1 和第 4 为一组， 第 2 和第 5 为一组，第 3 和第 6 为一组，分别求出 E、r 值再 求平均值。
5．测量时，待测电阻要与电源以及其他电阻断开，且不 能用手接触表笔。
据实验数据在
1 U12
－R坐标系中描出坐标点，如图2所
示。已知R0＝150Ω，请完成以下数据分析和处理。
(1)图2中电阻为________Ω的数据点应剔除； (2)在坐标纸上画出U112－R关系图线； (3)图线的斜率是________(V－1·Ω－1)，由此可得电池 电动势Ex＝________V。
此外还可以用图象法来处理数据，即在坐标纸上以 I 为 横坐标，U 为纵坐标，用测出的几组 I、U 值画出 U－I 图象， 图乙所得直线跟纵轴交点即为电动势的值，图象的斜率的绝 对值即为内阻 r 的值。
实验器材 电压表，电流表，滑动变阻器，干电池，电键，导线。 实验步骤 1．选择好电流表、电压表量程，按图甲连接好电路。 2．把变阻器的滑动片移到一端，使接入电路的阻值最大。
3．闭合电键，调节变阻器，使电流表有明显示数，记录 一组数据(I1，U1)，用同样的方法测量几组 I、U 值。
4．断开电键时，整理器材。 5．处理数据，用公式法和图象法求出电动势和内阻的值。
注意事项 1．为了使电池的路端电压变化明显，电池的内阻宜大些 (选用已使用过一段时间的干电池)。 2．电池在大电流放电时极化现象较严重，电动势 E 会明 显下降，内阻 r 会明显增大，因此，实验中不要将 I 调得过大。 读数要快，每次读完立即断电。
3．测出不少于 6 组 I、U 数据，且变化范围要大些，用 方程组求解时，要将测出的 I、U 数据中，第 1 和第 4 为一组， 第 2 和第 5 为一组，第 3 和第 6 为一组，分别求出 E、r 值再 求平均值。
【全程复习】(广西专用)2014年高考物理一轮复习 第十章 实验四测定电源电动势和内阻课件 新人教版
（c）定值电阻（阻值1 Ω 、额定功率5 W）
（d）定值电阻（阻值10 Ω 、额定功率10 W） （e）滑动变阻器（阻值范围0～10 Ω 、额定电流2 A） （f）滑动变阻器（阻值范围0～100 Ω 、额定电流1 A） 那么
（1）要正确完成实验，电压表的量程应选择______V，电流表
的量程应选择______ A;R0应选择______ Ω 的定值电阻，R应选
（1）图线与纵轴交点为E.
（2）图线与横轴交点为I短= E .
（3）图线的斜率绝对值表示
r=｜ U ｜.
I
r
电池（被测电源）、电压表、电流表、滑动变阻器、开关、导 线、坐标纸、铅笔.
一、实验步骤 1.电流表用0.6 A量程,电压表用3 V量程, 按图连接好电路
2.把变阻器的滑片移动到阻值最大的一端
合理的是方案2.
1 1 1 r 1 U R （3）电流I= ，E=I（R+R0+r），得 , -R U ER 0 E ER 0 U R0 1 1 r 图象的斜率k= 1 ,截距b= ,所以电动势E= ，内阻 kR 0 E ER 0 ER 0 b r= -R0. k 1 b 答案：（1）最大值 （2）2 （3） -R0 kR 0 k
【规范解答】（1）S接2，此时电压为2.7 V,电流为0.3 A，故 电阻为9.00 Ω.S接3，此时电压为2.55 V，电流为0.29 A，故
功率为0.74 W.
（ E 0.20 7.00 r） （2）将数据代入E=I（R+r）组成方程组， ， （ 2E 0.30 9.00 2r）
3.如图甲所示的电路是实验室测量电源电动势和内阻的电路图，
按电路甲进行实验，根据测得的U、I数据画出U-I图象，如乙图
高考物理人教版一轮总复习配套课件 7.5 实验九：测定电源的电动势和内阻
图7-5-5
［例2］ 用图7-5-6所示的电路，测定一节干电池的电动势和内阻。电池 的内阻较小，为了防止 在调节滑动变阻器时造成短路，电路中用一 个定值电阻R0起保护作用。除电池、开关和导 线外，可供使用的实验器材还有： (a)电流表(量程0.6A、3A)； (b)电压表(量程3 V、15V)； (c)定值电阻(阻值1、额定功率5 W)； (d)定值电阻(阻值10，额定功率10W)； (e)滑动变阻器(阻值范围0～10、额定电流2A) (f)滑动变阻器(阻值范围0～100 、额定电流1A) 图7-5-6 那么 3 ，电流表的量程应选择____A 0.6 ；R0应选择 (1)要正确完成实验，电压表的量程应选择___V ___ 1 的定值电阻，R应选 择阻值范围是_________ 0～10 的滑动变阻器。 电压表的分流 。 (2)引起该实验系统误差的主要原因是_______________ 由于电源是一节干电池(1.5 V)，所以选量程为3V的电压表；估算电流时， 考虑到干电池的内阻一般几欧左右，加上保护电阻，最大电流在0.5 A左右，所以选量 程为0.6 A的电流表；由于电池内阻很小，所以保护电阻不宜太大，否则会使得电流表、 电压表取值范围小，造成的误差大；滑动变阻器的最大阻值一般比电池内阻大几倍就好 了，取0～10 能很好地控制电路中的电流和电压，若取0～100 会出现开始几乎不变 最后突然变化的现象。 关于系统误差一般是由测量工具和所用测量方法造成的，一般具有倾向性，总是偏 大或者偏小。本实验中由于电压表的分流作用造成电流表读数总是比测量值小，造成E 测＜E真，r测＜r真。
5.干电池内阻较小时，U的变化较小，此时，坐标图中数据点将呈现如图 7-53(甲)所示的状况，使下部大面积空间得不到利用。为此，可使纵坐标不从零开始而 是根据测得的数据从某一恰当值开始(横坐标I必须从零开始)，如图7-5-3 (乙)所示， 并且把纵坐标的比例放大，可使结果的误差减小。此时图线与横轴交点不表示短路 电流，而图线与纵轴的截距仍为电动势。要在直线上任取两个相距较远的点，用 r=|U/I|计算出 电池的内阻r。
《志鸿优化设计》2015高中物理(人教版)大一轮复习课件 第七章 实验9测定电源的电动势和内阻( 2014高考)
考点一
考点二
第七章
实验9:测定电源的电动势和内阻 17 -17-
(3)将甲图未连接完整的实验电路图连接完整。
甲
考点一
考点二
第七章
实验9:测定电源的电动势和内阻 18 -18-
乙
考点一
考点二
第七章
实验9:测定电源的电动势和内阻 19 -19-
解析:(1)如果电流过大,电池容易发生极化现象,使测量结果不准确,故选电 流表量程为 0~0.60A;由于电源的内阻较小,所以滑动变阻器应选择较小的电阻, 即 0~10Ω。(2)根据给出的 U I 图象,可知斜率为内阻, 与纵轴的交点为电动势。 (3)因为电流表的内阻与待测电源的内阻相差不是很大,所以电流表应与滑动变 阻器串联在一个支路上。
考点一
考点二
第七章
实验9:测定电源的电动势和内阻 13 -13-
(2)测量所得数据如下:
测量次数 物理量 R/Ω I/A U/V 1 1. 2 0.60 0.90 2 1.0 0.70 0.78 3 0.8 0.80 0.74 4 0.6 0.89 0.67 5 0.4 1.00 0.62 6 0. 2 1.20 0.43
实验9:测定电源的电动势和内阻
第七章
实验9:测定电源的电动势和内阻 -2-
一
二
三 四
五
六 七
一、实验目的
1.用电流表和电压表测定电源的电动势和内阻。 2.进一步加深对闭合电路欧姆定律的理解。 3.进一步熟练掌握电压表和电流表的使用方法。
第七章
实验9:测定电源的电动势和内阻 3 -3-
一
二
三 四
五
用作图法求得电池的内阻 r= (3)根据第 5 次所测得的实验数据,求得电流表内阻 RA= 。
【步步高】高考物理大一轮复习 测定电源电动势和内电阻课件
电动势和内阻．
目 开 关
2．进一步加深对闭合电路欧姆定
律的理解．
3．进一步熟练掌握电压表和电流
表的使用方法
基础再现·深度思考
实验十 测定电源的电动势和内阻
【实验原理 】
1．实验依据：闭合电路的欧姆定律 2．实验电路：如图1所示
本 讲
3．E 和 r 的求解：由 U＝E－Ir
栏 目 开 关
得UU21＝＝EE－－II21rr ，解得Er＝＝UII121U－ －I21－－UI21II22U1
轴建立U—I坐标系，在坐标平面内描出各组(U，I)值所对应
的点，然后尽量多地通过这些点作一条直线，不在直线上的
点大致均匀分布在直线两侧，则直线与纵轴交点的纵坐标值
即是电池电动势的大小(一次函数的纵轴截距)，直线斜率的
绝对值即为电池的内阻r.即r＝
ΔU ΔI
基础再现·深度思考
实验十 测定电源的电动势和内阻
值近似认为是电源的电动势，此时 U＝REVR＋Vr≈E，需满足 RV≫r.
讲 栏 4．用两个电压表可测得电源的电动势，电路如图 7 所示．测量方法
目
开 为：断开 S，测得 V1、V2 的示数分别为 U1、U2，此时，E＝U1＋U2 关
＋RUV1r,RV 为 V1 的内阻；再闭合 S，V1 的示数为 U1′,此时 E＝U1′＋
关
序号1234567 Nhomakorabea1/R(Ω－1) 0.1 0.4 0.5 1.0 2.0 2.5 5.0
1/U(V－1) 0.36 0.44 0.43 0.60 0.87 1.00 1.58
回答下列问题：
图9
(1)根据表中的数据和实验原理，你认为第___3___(填序号)
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
0.83(0.81～0.85均对)
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
预测高考命题视角
以本实验为背景，通过改变实验条件、实验仪器设置题目， 不脱离教材而又不拘泥教材，体现开放性、探究性、设计 性等特点． 视角1 实验方法、方案的选择 根据题目所给仪器→确定实验方案(伏安法、安阻法、伏阻 法等)．
C．电流表A(0～0.6 A、内阻0.1 Ω)
D．电流表G(满偏电流3 mA、内阻Rg＝10 Ω) E．滑动变阻器R1(0～10 Ω、10 A) F．滑动变阻器R2(0～100 Ω、1 A) G．定值电阻R3＝990 Ω
H．开关、导线若干
基本实验要求 实验热点聚焦 拓展创新实验 随堂基础演练
(1)为了方便且能较准确地进行测量，其中应选用的滑动 变阻器是________(填写“R1”或“R2”)； (2)请在线框内画出你所设计的实验电路图，并在图中标
2．伏阻法：用一个电压表和电阻箱测量，电路如图7-5-5乙所 U1 U2 示，测量原理为：E＝U1＋ r，E＝U2＋ r，由此可求出 R1 R2 r和E，此种方法测得的电动势和内阻均偏小． 3．粗测法：用一只电压表粗测电动势，直接将电压表接在电 源两端，所测值近似认为是电源电动势，此时U＝ ≈E，需满足RV≫r. ERV RV＋r
(ⅰ)根据图7-5-9乙所示电路图，用笔画线代替导线，将图甲
中的实物图连接成完整电路．
图7-5-9
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
(ⅱ)闭合开关 S，调整电阻箱阻值 R，读出电压表相应示数 U. 该学习小组测出大量数据， 分析筛选出下表所示的 R、 数据， U 1 1 并计算出相应的R与U的值．请用表中数据在图 7-5-10 中的坐 1 1 标纸上描点，并作出U- R图线. R(Ω) U(V) 166.7 71.4 50.0 33.3 25.0 20.0 8.3 5.9 4.8 4.2 3.2 2.9
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
(2)根据实验得到的图象如图乙所示，可求得干电池的内电阻
为r＝________ Ω.
解析 (1)因干电池允许的最大供电电流为0.5 A，因此排除选
项A和D；为便于调节，选用最大阻值为10 Ω的滑动变阻器即 可．(2)图乙中，UI图线斜率的绝对值等于电池的内电阻阻
1 － － (×10 2 Ω 1) 0.60 1.40 2.00 3.00 4.00 5.00 R 1 －1 U(V ) 0.12 0.17 0.21 0.24 0.31 0.34
基本实验要求 实验热点聚焦 拓展创新实验 随堂基础演练
图7-5-10
(ⅲ)从图线中可求得E＝________V.
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
解析
①读出示数为：9.4 V.
②(ⅰ)连接电路如图所示．
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
(ⅱ)作图线如图所示
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
U (ⅲ)由闭合电路欧姆定律得 E＝U＋R (r＋R0) 1 1 r＋R0 1 1 1 变形得U＝E＋ E R， 从上式看出在U- R图象中， 纵轴的 1 截距即为E，由图象得出截距为 0.1，所以 E＝10.0 V(9.5 V～11.1 V 内均正确)．
放电不宜超过0.3 A，短时间放电不宜超过0.5 A．因
此，实验中不要将I调得过大，读电表要快，每次读
完立即断电．
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
3．计算法求E、r：要测出不少于6组I、U数据，且变化范围要 大些，用方程组求解时，要将测出的I、U数据中，第1和第 4为一组、第2和第5为一组、第3和第6为一组，分别解出 E、r值再求平均值． 4．合理选择标度：为使图线分布空间大，如图7-5-2所示，纵 坐标可以不从零开始，则图线和横轴的交点不再是短路电
①先直接用多用电表测定该电池电动势．在操作无误的
情况下，多用电表表盘示数如图7-5-8所示，其示数为 ________V.
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
②然后，用电压表
、电阻箱R、定值电阻R0、开关S、若
干导线和该电池组成电路，测定该电池电动势．
图7-5-8
基本实验要求 实验热点聚焦 拓展创新实验 随堂基础演练
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
4．双伏法：用两个电压表可测得电源的电动 势，电路如图7-5-6所示．测量方法为：断 开S，测得V1、V2的示数分别为U1、U2，此 U1 时，E＝U1＋U2＋ r，RV为V1的内阻；再闭合S，V1的示 RV U1′ 数为U1′，此时E＝U1′＋ r，解方程组可求得E和r. RV
解析
从实验操作方便和安全角度出发，滑动变阻器选小阻
值，大额定电流的R1；所给器材中电压表量程过大，不能选
用，需要把电流表G与R3串联，被测量电源的内阻很小，电
流表相对电源用外接法；图象与纵轴的截距为1.47 mA，为 断路时通过G的电流．断路电流乘以(R3＋Rg)等于1.47 V，为 电源电动势；图线的斜率为电源内阻r＝0.83 Ω. 答案 (1)R1 (2)电路图如图所示 (3)1.47(1.46～1.48均对)
数为________ V.
(2)用图乙所示的电路测量A、B、C、D四块电池的电动势E和 内阻r，图中R0为保护电阻，其阻值为5 Ω.改变电阻箱的阻值
R，测出对应的电流I，根据测量数据分别作出A、B、C、D四 1 块电池的 I －R图线，如图7-5-12所示．由图线C可知电池C的 电动势E＝________ V，内阻r＝________ Ω.
拓展创新实验
随堂基础演练
图7-5-3
基本实验要求 实验热点聚焦 拓展创新实验 随堂基础演练
①测量E和r的实验方案为：调节滑动变阻器，改变电源两 端的电压U和流过电源的电流I，依据公式________，利用 测量数据作出UI图象，得出E和r. ②将电压表视为理想表，要求避免电流表分压作用对测量
结果的影响，请在图753中用笔画线代替导线连接电路．
上所选用器材的符号；
基本演练
(3)如图7-5-13所示为某一同学根据他设计的实验，绘出的I1I2 图线(I1为电流表G的示数，I2为电流表A的示数)，由图线可 求得被测电池的电动势E＝________ V，内电阻r＝________ Ω.
图7-5-13
基本实验要求 实验热点聚焦 拓展创新实验 随堂基础演练
ΔU 1.05－1.45 值，即r＝ ΔI ＝ 0.2－0
Ω＝2.0 Ω.
答案
(1)C
(2)2.0
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
热点二
实验电路的改进和分析
【典例2】 (2012·福建卷，19(2))某研究性学习小组欲测定一 块电池的电动势E.
ΔU E 流，电源的内阻不能用r＝ 确定，应根据r＝ ΔI 确定． I短
图7-5-2
基本实验要求 实验热点聚焦 拓展创新实验 随堂基础演练
误差分析 ①用图象法求E和r时作图不准确． ②由于电流表或电压表的分压或分流存在系统误差．
•本实验中测量结果是：E测<E真，r测<r真.
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
热点一
伏安法测电源电动势和内阻
【典例1】 (2012·重庆卷，22(2))某中学生课外科技活动小组 利用铜片、锌片和家乡盛产的柑橘制作了果汁电池，他 们测量这种电池的电动势E和内阻r，并探究电极间距对
E和r的影响．实验器材如图7-5-3所示．
基本实验要求
实验热点聚焦
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
图7-5-12 (3)分析图7-5-12可知，电池________(选填“A”、“B”、“C”
或“D”)较优．
基本实验要求 实验热点聚焦 拓展创新实验 随堂基础演练
解析
(2)由图象C可以看出，当电阻箱连入电路中电阻为0
时对应电流为2 A，图象C的延长线与横轴交点为R0＋r＝6 Ω， 故电源电动势为12 V，内阻为1 Ω.(3)图象的延长线与横轴的
交点离原点越远表示电源内阻越大，图象C的延长线与横轴
的交点离坐标原点最近，所以电源C较优． 答案 (1)11.0(答“11”也对) (2)12 1 (3)C
基本实验要求
实验热点聚焦
拓展创新实验
随堂基础演练
【典例3】 在测定一节干电池的电动势和内电阻的实验中，备 有下列器材： A．干电池E(电动势约为1.5 V、内电阻大约为1.0 Ω) B．电压表V(0～15 V)
曲线(c)对应的电源电动势E＝________V，内阻r＝
________Ω.当外电路总电阻为2 500 Ω时，该电源的输出功
率P＝________mW.(均保留三位有效数字)
图7-5-4
基本实验要求 实验热点聚焦 拓展创新实验 随堂基础演练
解析 ①本题是利用伏安法测电源电动势和内阻，由E＝U＋ Ir得U＝E－Ir. ②连图要从电源正极出发，先连接串联部分，最后再进行并 联，并注意电压表、电流表的正、负接线柱，以防接反． ③在电源的UI图象中，纵轴截距表示电源电动势，斜率绝对值 表示电源的内阻，由图象可得，电极间距减小时，电源电动势 不变，内阻增大．对图线(c)，由图得：E＝0.975 V，内阻r＝
