循环伏安及能级计算概述
循环伏安法定义+原理+参数设置

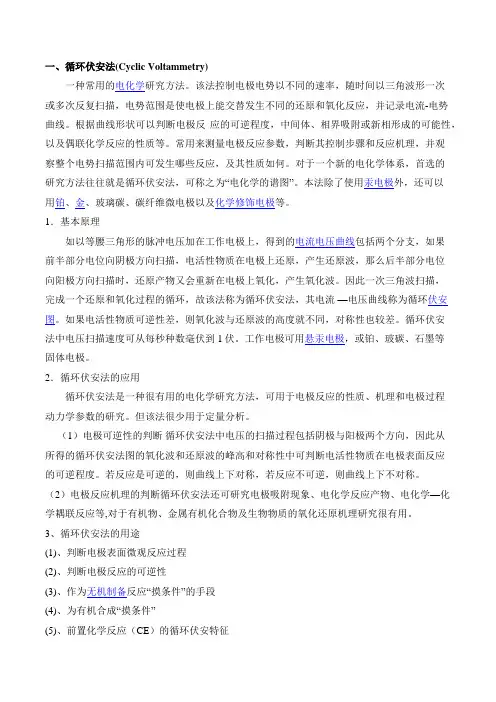

一、循环伏安法(Cyclic Voltammetry)一种常用的电化学研究方法。
该法控制电极电势以不同的速率，随时间以三角波形一次或多次反复扫描，电势范围是使电极上能交替发生不同的还原和氧化反应，并记录电流-电势曲线。
根据曲线形状可以判断电极反应的可逆程度，中间体、相界吸附或新相形成的可能性，以及偶联化学反应的性质等。
常用来测量电极反应参数，判断其控制步骤和反应机理，并观察整个电势扫描范围内可发生哪些反应，及其性质如何。
对于一个新的电化学体系，首选的研究方法往往就是循环伏安法，可称之为“电化学的谱图”。
本法除了使用汞电极外，还可以用铂、金、玻璃碳、碳纤维微电极以及化学修饰电极等。
1．基本原理如以等腰三角形的脉冲电压加在工作电极上，得到的电流电压曲线包括两个分支，如果前半部分电位向阴极方向扫描，电活性物质在电极上还原，产生还原波，那么后半部分电位向阳极方向扫描时，还原产物又会重新在电极上氧化，产生氧化波。
因此一次三角波扫描，完成一个还原和氧化过程的循环，故该法称为循环伏安法，其电流—电压曲线称为循环伏安图。
如果电活性物质可逆性差，则氧化波与还原波的高度就不同，对称性也较差。
循环伏安法中电压扫描速度可从每秒种数毫伏到1伏。
工作电极可用悬汞电极，或铂、玻碳、石墨等固体电极。
2．循环伏安法的应用循环伏安法是一种很有用的电化学研究方法，可用于电极反应的性质、机理和电极过程动力学参数的研究。
但该法很少用于定量分析。
（1）电极可逆性的判断循环伏安法中电压的扫描过程包括阴极与阳极两个方向，因此从所得的循环伏安法图的氧化波和还原波的峰高和对称性中可判断电活性物质在电极表面反应的可逆程度。
若反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称。
（2）电极反应机理的判断循环伏安法还可研究电极吸附现象、电化学反应产物、电化学—化学耦联反应等,对于有机物、金属有机化合物及生物物质的氧化还原机理研究很有用。
3、循环伏安法的用途(1)、判断电极表面微观反应过程(2)、判断电极反应的可逆性(3)、作为无机制备反应“摸条件”的手段(4)、为有机合成“摸条件”(5)、前置化学反应（CE）的循环伏安特征(6)、后置化学反应（EC）的循环伏安特征(7)、催化反应的循环伏安特征二、循环伏安法相关问题：1、利用循环伏安确定反应是否为可逆反应(一般这两个条件即可)①.氧化峰电流与还原峰电流之比的绝对值等于1.[有时对同一体系，扫描速率不同也会在一定程度上影响其可逆性的一般而言，扫描速度对峰电位没有影响，但扫描速率越大其电化学反应电流也就越大.]②.氧化峰与还原峰电位差约为59/n mV, n为电子转移量(温度一般是293K).[但是一般我们实验时候不是在这个温度下，因此用这个算是有误差的，一般保证其值在100mv以下都算合理的误差.]2、判断扩散反应或者是吸附反应：改变扫描速率，看峰电流是与扫描速率还是它的二次方根成正比。
循环伏安及能级计算
实验设备与操作
01
3. 设置实验参数，如扫描速率、起始和终点电位等；
02
4. 开始实验，记录电流随电位变化的曲线；
03
5. 分析实验数据，得出结论。
应用领域与限制
应用领域
循环伏安法广泛应用于电化学反应机理研究、电极过程动力学参数测定、电催化剂活性评价等方面。
限制
循环伏安法与光电子能谱的 联用
将循环伏安法与光电子能谱相结合，可以获得电极 材料的光电性能和能级结构等信息。
循环伏安法与扫描隧道显 微镜的联用
通过将循环伏安法与扫描隧道显微镜相结合 ，可以实现原子尺度的电化学性能表征和调 控。
感谢您的观看
THANKS
分子轨道计算需要输入分子的 几何结构和总电荷数、总自旋 磁矩等参数，输出分子轨道能 量和波函数等信息。
电子跃迁能级差计算
01
电子跃迁能级差是指电子从某一能级跃迁到另一能级所需的能 量差值。
02
电子跃迁能级差可以通过分子轨道计算结果进行计算，也可以
通过实验测量获得。
电子跃迁能级差对于理解分子的电子结构和性质具有重要意义，
04
量子力学方法可以精确地描述电子的运动状态，但计 算量大；分子力学方法则可以大大简化计算过程，但 精度相对较低。
03
循环伏安曲线分析
氧化还原峰的识别
氧化峰
在循环伏安曲线上，氧化峰表现 为阳极电流随电位增加而增加的 峰，通常对应于电极材料发生氧 化反应的电位区间。
还原峰
还原峰表现为阴极电流随电位增 加而增加的峰，通常对应于电极 材料发生还原反应的电位区间。
电化学能源转换与储存
燃料电池
通过循环伏安法研究燃料电池的电化学反应过程，优化电极材料 和催化剂，提高电池性能和稳定性。
循环伏安法介绍全解
2021/3/14
26
对于不可逆电极电程来 说,反向电压扫描时不出现阳 极波, 仍正比于 ,v 变大 时Epc 明显变负。根据 Ep与v 的关系,还可以计算准可逆和 不可逆电极反应的速率常数。 不可逆过程的循环伏安法曲线 如图4.17 C所示。
2021/3/14
4
二、电解池的伏安行为
当外加电压达到镉离子的电解 还原电压时,电解池内会发生如 下的氧化还原反应。
阴极还原反应:
Cd2+ + 2e Cd
阳极氧化反应:
2OH- －2e H2O + 1/2 O2
U外 ∝ i
U外- Ud= iR
U外代表外加电压、R代表电路 阻抗、 2021/3/14 Ud代表分解电压
Ep E1/2/1.10R n9FT
（2）
式中,E1/2为极谱的半波电位,半波电位值很接近标准电极电位E°。 式（2）中的正号（+）适用于阳极反应峰(Epa),负号适用于阴极峰(Epc)。
2021/3/14
13
Fig.3 典型可逆体系的循环伏安图。
2021/3/14
14
Fig.4典型准可逆体系和不可逆体系的循环伏安图环伏安法除了作为定量分析方 法外,更主要的是作为电化学研究的 方法,可用于研究电极反应的性质、 机理及电极过程动力学参数等。
2021/3/14
21
⊙电极过程可逆性的判断----对
于可逆电极过程来说,循环伏安 法阴极支和阳极支的峰电位Epa 和Epc分别为
(Cd2+)
5
循环伏安法原理
在一个典型的循环伏安实验中,工作电极一般为浸在溶液中的固定电极。 为了尽可能降低欧姆电阻,最好采用三电极系统。在三电极系统中,电流 通过工作电极和对电极。工作电极电位是以一个分开的参比电极（如饱 和甘汞电极,SCE）为基准的相对电位。在循环伏安测试实验中,工作电 极的电位以10 mV/s 到 200 mV/s 的扫描速度随时间线性变化(Fig.1a), 在此同时记录在不同电位下的电流(Fig.1b)。.
循环伏安及能级计算
用饱和甘汞电极（SCE)作参比电极，它相对于NHE电位为0.24eV ，则计算能级的公式为： EHOMO=eEox+4.5+0.24=eEox+4.74eV Eg=EHOMO-ELUMO 能还可以由吸收光谱得出隙：Eg= hc/λabs=1240/λabs LUMO=HOMO-Eg ELUMO=eEred+4.5+0.24=eEred+4.74eV
实例一：
The HOMO level for Ir(disppy)3 was estimated on the basis of an oxidation potential of 4.8eV(below vacuum level) for Fc/Fc+ .The onset potential of oxidation for Ir(disppy)3 was determined to be 0.60V (vs Ag/AgCl), corresponding to 0.50V(vs Fc/Fc+)
测氧化时，尽量每扫描一次，打磨一次电极，测出的峰型较好。 测还原时，先通一段时间氮气，然后再测的时候最好保持通氮气，但是不要使溶液有波动，吹 到表面即可，保持小瓶内正压，避免水气进入。 扫描还原时，一次扫描的效果可能不太好，峰型不好，可以扫多次（不是循环扫描，要区别）， 扫一次保存一次，然后选其中峰型较好的峰作图。 HOMO= -[ Eox - E(Fc/Fc+) + 4.8 ] eV； LUMO= -[ Ered - E(Fc/Fc+) + 4.8 ] eV。
原理
能带理论中的带隙Eg指价带顶与导带底的能量之差，相应于最高占有分子轨道（HOMO）和最 低未占有分子轨道（LUMO）的能量之差。有机发光材料最高占有分子轨道上的电子失去所需的能 量相应于电离势Ip，此时有机发光材料发生了氧化反应；有机发光材料得到电子填充在最低未占有 分子轨道上所需的能量相应于电子亲合势EA，此时有机发光材料发生了还原反应
循环伏安法定义+原理+参数设置
一、循环伏安法(Cyclic Voltammetry)一种常用的电化学研究方法。
该法控制电极电势以不同的速率，随时间以三角波形一次或多次反复扫描，电势范围是使电极上能交替发生不同的还原和氧化反应，并记录电流-电势曲线。
根据曲线形状可以判断电极反应的可逆程度，中间体、相界吸附或新相形成的可能性，以及偶联化学反应的性质等。
常用来测量电极反应参数，判断其控制步骤和反应机理，并观察整个电势扫描范围内可发生哪些反应，及其性质如何。
对于一个新的电化学体系，首选的研究方法往往就是循环伏安法，可称之为“电化学的谱图”。
本法除了使用汞电极外，还可以用铂、金、玻璃碳、碳纤维微电极以及化学修饰电极等。
1．基本原理如以等腰三角形的脉冲电压加在工作电极上，得到的电流电压曲线包括两个分支，如果前半部分电位向阴极方向扫描，电活性物质在电极上还原，产生还原波，那么后半部分电位向阳极方向扫描时，还原产物又会重新在电极上氧化，产生氧化波。
因此一次三角波扫描，完成一个还原和氧化过程的循环，故该法称为循环伏安法，其电流—电压曲线称为循环伏安图。
如果电活性物质可逆性差，则氧化波与还原波的高度就不同，对称性也较差。
循环伏安法中电压扫描速度可从每秒种数毫伏到1伏。
工作电极可用悬汞电极，或铂、玻碳、石墨等固体电极。
2．循环伏安法的应用循环伏安法是一种很有用的电化学研究方法，可用于电极反应的性质、机理和电极过程动力学参数的研究。
但该法很少用于定量分析。
（1）电极可逆性的判断循环伏安法中电压的扫描过程包括阴极与阳极两个方向，因此从所得的循环伏安法图的氧化波和还原波的峰高和对称性中可判断电活性物质在电极表面反应的可逆程度。
若反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称。
（2）电极反应机理的判断循环伏安法还可研究电极吸附现象、电化学反应产物、电化学—化学耦联反应等,对于有机物、金属有机化合物及生物物质的氧化还原机理研究很有用。
3、循环伏安法的用途(1)、判断电极表面微观反应过程(2)、判断电极反应的可逆性(3)、作为无机制备反应“摸条件”的手段(4)、为有机合成“摸条件”(5)、前置化学反应（CE）的循环伏安特征(6)、后置化学反应（EC）的循环伏安特征(7)、催化反应的循环伏安特征二、循环伏安法相关问题：1、利用循环伏安确定反应是否为可逆反应(一般这两个条件即可)①.氧化峰电流与还原峰电流之比的绝对值等于1.[有时对同一体系，扫描速率不同也会在一定程度上影响其可逆性的一般而言，扫描速度对峰电位没有影响，但扫描速率越大其电化学反应电流也就越大.]②.氧化峰与还原峰电位差约为59/n mV, n为电子转移量(温度一般是293K).[但是一般我们实验时候不是在这个温度下，因此用这个算是有误差的，一般保证其值在100mv以下都算合理的误差.]2、判断扩散反应或者是吸附反应：改变扫描速率，看峰电流是与扫描速率还是它的二次方根成正比。
循环伏安法定义+原理+参数设置
一、循环伏安法(Cyclic Voltammetry)一种常用的电化学研究方法。
该法控制电极电势以不同的速率，随时间以三角波形一次或多次反复扫描，电势范围是使电极上能交替发生不同的还原和氧化反应，并记录电流-电势曲线。
根据曲线形状可以判断电极反应的可逆程度，中间体、相界吸附或新相形成的可能性，以及偶联化学反应的性质等。
常用来测量电极反应参数，判断其控制步骤和反应机理，并观察整个电势扫描范围内可发生哪些反应，及其性质如何。
对于一个新的电化学体系，首选的研究方法往往就是循环伏安法，可称之为“电化学的谱图”。
本法除了使用汞电极外，还可以用铂、金、玻璃碳、碳纤维微电极以及化学修饰电极等。
1．基本原理如以等腰三角形的脉冲电压加在工作电极上，得到的电流电压曲线包括两个分支，如果前半部分电位向阴极方向扫描，电活性物质在电极上还原，产生还原波，那么后半部分电位向阳极方向扫描时，还原产物又会重新在电极上氧化，产生氧化波。
因此一次三角波扫描，完成一个还原和氧化过程的循环，故该法称为循环伏安法，其电流—电压曲线称为循环伏安图。
如果电活性物质可逆性差，则氧化波与还原波的高度就不同，对称性也较差。
循环伏安法中电压扫描速度可从每秒种数毫伏到1伏。
工作电极可用悬汞电极，或铂、玻碳、石墨等固体电极。
2．循环伏安法的应用循环伏安法是一种很有用的电化学研究方法，可用于电极反应的性质、机理和电极过程动力学参数的研究。
但该法很少用于定量分析。
（1）电极可逆性的判断循环伏安法中电压的扫描过程包括阴极与阳极两个方向，因此从所得的循环伏安法图的氧化波和还原波的峰高和对称性中可判断电活性物质在电极表面反应的可逆程度。
若反应是可逆的，则曲线上下对称，若反应不可逆，则曲线上下不对称。
（2）电极反应机理的判断循环伏安法还可研究电极吸附现象、电化学反应产物、电化学—化学耦联反应等,对于有机物、金属有机化合物及生物物质的氧化还原机理研究很有用。
3、循环伏安法的用途(1)、判断电极表面微观反应过程(2)、判断电极反应的可逆性(3)、作为无机制备反应“摸条件”的手段(4)、为有机合成“摸条件”(5)、前置化学反应（CE）的循环伏安特征(6)、后置化学反应（EC）的循环伏安特征(7)、催化反应的循环伏安特征二、循环伏安法相关问题：1、利用循环伏安确定反应是否为可逆反应(一般这两个条件即可)①.氧化峰电流与还原峰电流之比的绝对值等于1.[有时对同一体系，扫描速率不同也会在一定程度上影响其可逆性的一般而言，扫描速度对峰电位没有影响，但扫描速率越大其电化学反应电流也就越大.]②.氧化峰与还原峰电位差约为59/n mV, n为电子转移量(温度一般是293K).[但是一般我们实验时候不是在这个温度下，因此用这个算是有误差的，一般保证其值在100mv以下都算合理的误差.]2、判断扩散反应或者是吸附反应：改变扫描速率，看峰电流是与扫描速率还是它的二次方根成正比。
循环伏安及能级计算
原理
能带理论中的带隙Eg指价带顶与导带底的能量之差，相应于最高占有分子轨道（HOMO）和最 低未占有分子轨道（LUMO）的能量之差。有机发光材料最高占有分子轨道上的电子失去所需的能 量相应于电离势Ip，此时有机发光材料发生了氧化反应；有机发光材料得到电子填充在最低未占有 分子轨道上所需的能量相应于电子亲合势EA，此时有机发光材料发生了还原反应
原理
一般通过测定有机物的氧化电位Eox以直接推算HOMO能级数值，再结合光谱或能谱法测 得的带隙Eg，间接计算出LUMO能级数值。
原理
标准氢电极(NHE)电位相对于真空能级为-4.5eV，所以由电化学结果计算能级的公式为： EHOMO=Ip=eEox+4.5 ELUMO=EA=eEred+4.5
实例：
Eox=0.91eV Ered=-1.39eV
The optical band gap is estimated from the onset of the absorption edge (MLCT) of the thin film.
Eox=0.59eV Ered=-1.43eV
J.Mater.Chem.,2006, 16,1281–1286
电化学及能级计算
目录
Contents
背景介绍 原理
实例分析
背景介绍
有机电致发光材料能带的准确测定对于有机电致发光器件的研究至关重要。 表征有机光电材料能带结构的方法： 紫外吸收光谱法，这种方法只能得到带隙值Eg ； 量化计算的方法，可得到材料的 HOMO和带隙值，只适于结构简单的材料； 光电子发射谱分析可以用于 HOMO的表征，但仪器尚未普及； 电化学方法 (如循环伏安法)兼有上述三种方法的优点，所用仪器设备简单， 操作方便，并能同时给出有机光电材料的全部能带结构参数，因此应用最广泛。
电分析化学循环伏安法
电分析化学循环伏安法电分析化学循环伏安法（cyclic voltammetry, CV）是一种常用的电化学测量方法，主要用于研究电催化反应、电极传感器和电化学反应机理等方面。
本文将对循环伏安法的原理、实验步骤和应用进行详细阐述。
一、原理循环伏安法是利用外加电压的正反向扫描，通过测量电流与电势之间的关系来研究溶液中的电化学反应。
在扫描过程中，电势以一个循环进行周期性变化，通常为从较负的起始电势线性扫描至较正的最大电势，然后再线性扫描回到起始电势。
电流与电势之间的关系可绘制出伏安图。
根据循环伏安曲线上出现的峰电流和峰电势，可以获取溶液中的电极反应的动力学和热力学信息。
峰电流的大小与反应速率成正比，而峰电势则反映了此反应的标准电势。
通过分析伏安图中的特征峰电流和峰电势，可以确定反应是否在电极表面发生，电化学反应的机理以及电极表面的反应活性等信息。
二、实验步骤1.准备实验样品和电化学池：将待测物溶解于合适的溶剂中，配制成一定浓度的电解液。
将工作电极（常用玻碳电极）、参比电极和计时电极放入电化学池中，确保其充分浸泡于电解液中。
2.建立电位扫描程序：选择适当的起始电位、终止电位和扫描速率。
起始电位为一般为较负值，终止电位为较正值。
扫描速率根据实验需求选择，通常为3-100mV/s。
3.进行循环伏安实验：在实验过程中，通常需要稳定电极电势一段时间，直到电流达到平衡。
然后开始正向扫描，直至到达终止电位。
接着进行反向扫描，回到起始电位。
整个循环过程称为一个循环。
4.记录电流-电势数据：记录正反向扫描过程中的电流与电势数据，通常以图形的形式记录，即伏安图。
按照实验需要的精度和时间，可以选择多次重复扫描，以提高实验结果的准确性。
三、应用1.电催化反应研究：循环伏安法可用于研究电催化剂的活性和稳定性，提供电催化反应的动力学和热力学参数。
通过优化电催化剂的结构和组成，可以提高电极催化剂的效能。
2.电极材料评估：通过对循环伏安曲线的分析，可以确定电极材料的氧化还原能力和稳定性。
