GL-105B电子皂膜流量计010
012-GL-105B型数字皂膜液体流量计
1．目的规范数字皂膜/液体流量计操作规程，正确使用仪器，保证检测工作顺利进行，操作设备安全。
2．适用范围适用于数字皂膜流量计（型号GL-105B）的使用操作。
3．责任3.1 数字皂膜流量计操作人员按照本规程操作仪器，对仪器进行日常维护，作好使用登记。
3.2 仪器设备保管人员负责对仪器进行定期维护、保养。
3.3 检测部负责仪器的综合管理。
4．操作程序4.1 接通电源：将流量计座底行程开关由“关”的位置拔至“电池”位置或“直通”位置（外接9V直流电源）。
4.2 仪器校正：通过按下容积校正按键开关S，可对皂膜管有效容积进行±1％的微调。
4.3 仪器测量：根据被测装置气体测量端具有的正负气压，来决定皂膜管入口端或出口端通过橡胶管与被测管路相连接，保证密封。
皂液用注射器由侧孔注入，液面略低于气体入口端。
测量时将流量计快速倾斜后再垂直放正，使皂液没过入气口而产生气泡，气体推动气泡向上经过测量区域。
流量计内部的蜂鸣器在开始测量及结束测量时均发出“嘟”的短促声，以此提示测量结束。
4.4 按下面板上的复位键R，准备下一次测量。
结束测量后，将底座行程开关置于“关”的位置。
长期不用时请将仪器装箱保存。
5.注意事项5.1 该仪器由专人保管，使用人员必须经过专门培训后方可进行操作。
5.2 严格遵守操作规程，若仪器出现故障，应立刻停止采样，向保管人员汇报，查明原因，及时处理，不得擅自“修理”，如需修理应做好使用和故障情况登记。
5.3 在爆炸性气体环境中严禁拆装仪器和充电。
6.日常维护6.1 严格按照操作规程执行。
使用完毕后须立即清理干净数字皂膜流量计。
每次使用后认真填写仪器使用记录。
7.支持性文件7.1 GL-105B型数字皂膜流量计使用说明书及相关记录。
便携式电子皂膜流量计产品特点简介
JCL-2010(S)系列便携式电子皂膜流量计适用于任何气体或液体流量的检测，是环保、劳动卫生，科研，工矿，各大院校等部门校准中、小气体流量计的必备仪器。
用户通过选择不同量程的仪器即可实现量程从0.1ml/min～30L/min范围的气体或液体流量的测定。
仪器具有温度、压力、容积的校正功能。
JCL-2010(S)系列便携式电子皂膜流量计主要应用于：●大气采样器流量的测量和校正；●粉尘采样器流量的测量和校正；●气相色谱仪载气、辅助气流量的测量和校正；●转子流量计的测量和校正；●孔口流量计的测量和校正；●LCR测试仪流量的测量和校正；●烟气采样器流量的测量和校正等。
产品选型：JCL-2010(S)-A：校1-1000ml/minJCL-2010(S)-B：校2-2000ml/minJCL-2010(S)-C：校5-5000ml/minJCL-2010(S)-D：校0.03-30L/minJCL-2010(S)-E：校0.1-100ml/min （微流量校准）产品特点：★微机电脑程序控制，数据自动处理，可完整显示气压、温度、容积、时间、流量（包括体积流量和质量流量）、上下传感器状态等信息★故障自检，可同时对上下传感器光通量进行测量，用户可通过对内部电位器阻值进行调整，以达到*佳使用灵敏度。
★对电池电量进行实时监控，并显示仪器电量即时指示充电信息。
★集传感器、皂膜管、电路系统与一体，体积小、重量轻、便于携带。
★测量精度：△Q＜±1%★重复性：＜0.5%★流量精度：0.1ml/min★时间精度：0.1S（内部计算精确到0.01S）。
★内装标称值为4.8V\1800mA/h的充电电池，充满电后待机＞24h,充电次数＞500次★外接9V直流电源，当电池耗尽时可将此电源由流量计后面板插入替代使用，同时通过内部充电电路对电池进行充电，仪器充电后自动进入浮充状态，大约3小时左右充满电。
★实现节能理念，10秒停止操作，显示屏背光关闭，5分钟内无操作则自动关机，实现节能管理★外形尺寸：90mm×150mm×280mm★重量：约0.6kg主要应用于：大气采样器流量的测量和校正；粉尘采样器流量的测量和校正；气相色谱仪载气、辅助气流量的测量和校正；转子流量计流量的测量和校正；烟气采样器流量的测量和校正等。
gf电磁流量计分体式电磁流量计
厂家：润联网
市场价格:2016元-2856元
标题:led电磁流量计和电子空气流量计说明书
商品名称：数显气体流量计 0.000-1.00L/min 商品名称：高精度数显气体流量计产品概述:FS4000是美国进口微机采用世界领先的微机电系统（MEMS）流量传感器技术和智能电子控制技术，专为普通气体流量监测开发的产品。该传感器能直接测量气体质量流量，低压损。适用于净化空气或氮气流量监控，还可用于环境采样器（如色谱分析仪器等）FS4003流量传感器，管道内径为3mm，成本低测量范围最大到5SLPM；适用于粒子计数器和各类分析仪器。FS4008流量传感器，管道内径为8mm，测量范围最大到50
订货号:JX085906
厂家：润联网
市场价格:11998.8元-16998.3元
标题:管道电磁流量计和小型电磁流量计参数
订货号:JX085907
厂家：润联网
市场价格:2280元-3230元
标题:数显蒸汽流量计和便携式流量计说明书
电子式干净水流量计50/65/80/100/125/150/200/250测量自来水/饮用水，该款流量计选用四氟衬里、316L不锈钢电极，表头：4-20mA输出/485通讯/24V/220V外电源供电。DN50mm电磁流量计最小流量0.71m³/h，正常流量范围：8.0-40m³/h，最大流量71m³/h，外形尺寸长200mm，高294mm；DN65mm电磁流量计最小流量1.19m³/h，正常流量范围：12-60m³/h，最大流量119m&sup
订货号:JX085889
厂家：润题:bl-105电子皂膜流量计和夹持式电磁流量计参数
型 号 量 程 GL-101B LEVER 1 （0.1～100mL/min） GL-102B LEVER 2 （1～1000mL/min） GL-103A LEVER 3 （2mL/min～2L/min） GL-103B LEVER 3 （5mL/min～5L/min） GL-105B LEVER 5 （30mL/min～30L/min） 校粉尘采样器用适用于任何气体或液体流量的检测。。用户通过选择不同量程的产
解析皂膜流量计用途有哪些如何使用 流量计常见问题解决方法
解析皂膜流量计用途有哪些如何使用流量计常见问题解决方法解析皂膜流量计用途有哪些如何使用解析皂膜流量计用途有哪些如何使用用途适用于任何气体流量的检测与标定。
原理该产品通过其内部的微处理机与敏感元件相结合来测量和计算皂膜或液面经过玻璃管内一段体积的起止时间,终计算出流量,并直观地显示出来。
如何使用1.将肥皂水倒入底部的乳胶滴头中2.用细橡胶管联接检测器出口和皂沫流量计底部进气口3.挤压乳胶滴头,使产生一个皂膜,同时测量皂膜流经确定体积所须时间4.体积除以时间即可,假如是电子皂膜流量计就便利了,自动测量计算紧要性能指标ZR—5310型智能皂膜流量计，用于小流量测试仪器的流量校准及其它流量校准适用的场合，广泛适用于计量检定、环境监测、劳保卫生、科研院所等部门。
技术特点测试证书。
接受同步脉宽调制红外检测技术检测皂膜，不受外界光线干扰。
自动测量环境温度，大气压。
自动换算标况流量。
点阵式液晶显示屏，中文菜单化操作。
交直流两用，内置可充电高能锂电池。
软件参数标定。
用户密码保护。
电磁流量计广泛应用于污水，氟化工，生产用水，自来水行业以及医药，钢铁等等诸多方面。
由于电磁流量计的原理决议了它只能测导电液体。
但是电磁流量计在牢靠性和稳定性方面都比其它种类的流量计相对较好，但是用户在实际使用过程中，还是会发生一些问题。
下面我紧要介绍一下电磁流量计输出信号方面的问题：1、电磁流量计判别故障原因在转换器之前还是在转换器及其后之下位仪表检查流程第1项。
故障在转换器之前，即在传感器和传感器/转换器之间的信号电缆（一体型电磁流量计信号连接线，在仪表内部，一般极少显现故障）；之后即在传感器本身及其后积算器或流量计算机等下位仪表。
先在管系和流量传感器内通水，静止无流动状态下将转换器两信号端子和功能地或保护地端子短路，察看转换器输出信号足否到零。
若能到零，则可初步判定故障在转换之前而不在转换器本身及后位仪表，下一步可先重点检查连接电缆和传感器；若不能到零，则检查重心应在转换器和后位仪表。
智能电子皂膜流量计操作规程
第 2 页 共 3 页
青岛恒远科技发展有限公司
HY-5020 设备操作规程
1 保证整个气路的密封性。 2 皂膜流量计开机工作时，刚开始皂膜管内壁比较干燥，新起皂膜容易破碎， 必要时可先用清水或蒸馏水清洗皂膜管内壁，直至内壁光滑干净为止。 3 在挤压橡胶球产生皂膜时，应尽量防止出现多个连续皂膜，直到单个平整皂 膜出现再进行测量，否则在流量测量画面可能会出现“超量程”现象。为提高 测量精度，应取平整皂膜的测量结果。发现显示值有严重偏差时可重新测量， 注意观察是否有皂膜不平整等其他因素。
第 3 页 共 3 页
青岛恒远科技发水溶解后在 20±5℃范围不分层、不凝固、不混浊。 5 皂膜液的酸碱度 PH 值 5—8。 6 蒸馏水与皂液比为 10：1。 （推荐使用白猫牌洗涤剂） 7 使用时用玻璃棒反复均匀混合。 8 使用后应密封瓶盖，严禁暴露在空气中，以防灰尘进入、水分蒸发。
备注 编 制 审 核 批 准
使用方法
下一次测量，挤压橡胶球或提升拉杆使皂膜管内重新产生皂膜即可；欲 重新设置参数时，按[移位]键选中[参数设置]，再按[确认]键即可返回参 数设置画面，此时即可根据实际情况进行参数设置。
流量测量 工况流量： 标况流量：273K 293K 测量时间： 设置气压： 设置温度： 取消测量 xxx.xx(m)L/min xxx.xx(m)L/min xxx.xx(m)L/min xx.xx 秒 xxx.xxkPa xxx.xxK 参数设置
注意事项
4 为克服气源波动的影响，保证测量准确性，每个测量点的流量点至少应测量 三次，取其算术平均值。 5 每台仪器皂膜管的标定容积（出厂时已设置好） ，严禁用户擅自修改。 6 测量或校正完毕后，关掉电源，应将残留在皂膜管内的皂液排出，避免皂膜 干燥以后粘附在皂膜管上，影响以后测量。 7 每次测量完毕，应及时关闭电源，减少显示屏老化。 8 切勿碰撞玻璃皂膜管。严禁随意拧动管套背面紧固螺栓。一旦玻璃皂膜管出 现破损，应连同主机返回本公司进行更新和重新标定（该项费用由用户承担） 。 1 配置前用毛刷刷净盛液瓶。 2 用蒸馏水或纯净水清洗盛液瓶壁。 3 皂膜液的主要组成分为非离子活性剂。

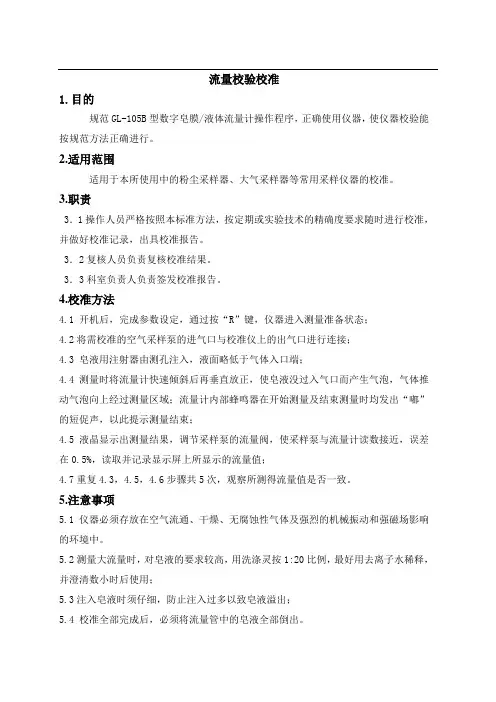

流量校验校准方法
流量校验校准
1.目的
规范GL-105B型数字皂膜/液体流量计操作程序，正确使用仪器，使仪器校验能按规范方法正确进行。
2.适用范围
适用于本所使用中的粉尘采样器、大气采样器等常用采样仪器的校准。
3.职责
3．1操作人员严格按照本标准方法，按定期或实验技术的精确度要求随时进行校准，并做好校准记录，出具校准报告。
3．2复核人员负责复核校准结果。
3．3科室负责人负责签发校准报告。
4.校准方法
4.1 开机后，完成参数设定，通过按“R”键，仪器进入测量准备状态；
4.2将需校准的空气采样泵的进气口与校准仪上的出气口进行连接；
4.3 皂液用注射器由测孔注入，液面略低于气体入口端；
4.4 测量时将流量计快速倾斜后再垂直放正，使皂液没过入气口而产生气泡，气体推动气泡向上经过测量区域；流量计内部蜂鸣器在开始测量及结束测量时均发出“嘟”的短促声，以此提示测量结束；
4.5 液晶显示出测量结果，调节采样泵的流量阀，使采样泵与流量计读数接近，误差在0.5%，读取并记录显示屏上所显示的流量值；
4.7重复4.3，4.5，4.6步骤共5次，观察所测得流量值是否一致。
5.注意事项
5.1仪器必须存放在空气流通、干燥、无腐蚀性气体及强烈的机械振动和强磁场影响的环境中。
5.2测量大流量时，对皂液的要求较高，用洗涤灵按1:20比例，最好用去离子水稀释，并澄清数小时后使用；
5.3注入皂液时须仔细，防止注入过多以致皂液溢出；
5.4 校准全部完成后，必须将流量管中的皂液全部倒出。
采样仪器标志卡
紫外辐照计UV-A型出厂编号：120475 XXX-JL-001紫外辐照计UV-B型出厂编号：120233XXX-JL-002数位式照度计TES1332A出厂编号：110704886XXX-JL-007辐射热计MR-5出厂编号：11293XXX-JL-008噪声频谱分析仪HS6288B型出厂编号：02012004 XXX-JL-009振动测定仪HS5936出厂编号：09011077XXX-JL-010湿球黑球温度指数仪2006型出厂编号：WBG1203225XXX-JL-011电子皂膜流量计GL-105B型出厂编号：5112XXX-JL-012电子皂膜流量计GL-102B型出厂编号：2145 XXX-JL-013空盒气压表DYM3出厂编号：11120518XXX-JL-014工频电场（近区）场强仪RJ-5出厂编号：201205031XXX-JL-016微波漏能测试仪ML-91出厂编号：202XXX-JL-017便携式红外线CO分析器GXH-3011A出厂编号：12020XXX-JL-018积分声级计HS5628型出厂编号：201221110XXX-JL-019噪音剂量计TES-1355出厂编号：110803035XXX-JL-020噪音剂量计TES-1355出厂编号：110803034XXX-JL-021噪音剂量计TES-1355出厂编号：1108036075XXX-JL-022 便携式红外线分析器GXH-3010H出厂编号：511048XXX-JL-023积分声级计HS5628型出厂编号：201221111XXX-JL-024温湿度计TES1360A出厂编号：111207007XXX-JL-028声校准器HS6020出厂编号：05010142 XXX-JL-029粉尘采样仪IFC-2防爆型出厂编号：0101522XXX-JL-030粉尘采样仪IFC-2防爆型出厂编号：0101523XXX-JL-031矿用粉尘采样器AKFC-92A出厂编号：120248XXX-JL-032防爆型大气采样器FDC-1500出厂编号：128023 XXX-JL-033大气采样仪QC-2型出厂编号：01473XXX-JL-034大气采样仪QC-2型出厂编号：01475XXX-JL-035大气采样仪QC-4防爆型出厂编号: 01430XXX-JL-036大气采样仪QC-4防爆型出厂编号: 01431 XXX-JL-037个体粉尘采样器AKFC-92G型出厂编号：120135XXX-JL-038个体粉尘采样器AKFC-92G型出厂编号：120137XXX-JL-039个体粉尘采样器AKFC-92G型出厂编号：120119XXX-JL-040个体粉尘采样器AKFC-92G型出厂编号：120150 XXX-JL-041个体粉尘采样器AKFC-92G型出厂编号：120134XXX-JL-042个体粉尘采样器ESA-2出厂编号：2647XXX-JL-043个体粉尘采样器ESA-2出厂编号：2648XXX-JL-044个体粉尘采样器ESA-2出厂编号：2649 XXX-JL-045 个体粉尘采样器ESA-2出厂编号：2650XXX-JL-046个体粉尘采样器ESA-2出厂编号：2651XXX-JL-047个体粉尘采样器ESA-2T型出厂编号：2641XXX-JL-048个体粉尘采样器ESA-2T型出厂编号：2642 XXX-JL-049 低流量空气采样器TWA-300型出厂编号：2643XXX-JL-050低流量空气采样器TWA-300型出厂编号：2644XXX-JL-051低流量空气采样器TWA-300型出厂编号：2645XXX-JL-052低流量空气采样器TWA-300型出厂编号：2646XXX-JL-053 低流量个体采样仪TWA-500型出厂编号：11082XXX-JL-054低流量个体采样仪TWA-500型出厂编号：12007XXX-JL-055个体粉尘采样仪GFC-5B防爆型出厂编号：172XXX-JL-056个体粉尘采样仪GFC-5B防爆型出厂编号：174XXX-JL-057 个体粉尘采样仪GFC-5B防爆型出厂编号：175XXX-JL-058大气采样器XQC-15E出厂编号：2652XXX-JL-059粉尘采样仪FC-30出厂编号：12007XXX-JL-060粉尘采样仪FC-30出厂编号：12006 XXX-JL-061 防爆型大气采样器FDC-1500出厂编号：128021XXX-JL-062防爆型大气采样器FDC-1500出厂编号：118035XXX-JL-063数字风速仪QDF-6型出厂编号：5950XXX-JL-066数字声级计HS5633型出厂编号:09012092 XXX-JL-073数字风速仪QDF-6型出厂编号：6637XXX-JL-076温湿度计TES1360A出厂编号：111008632XXX-JL-077通风干湿表DHM2出厂编号：11581XXX-JL-078个人声暴露计HS5628B型出厂编号：201223425XXX-JL-079个人声暴露计HS5628B型出厂编号：201223426XXX-JL-080个人声暴露计HS5628B型出厂编号：201223427XXX-JL-081个人声暴露计HS5628B型出厂编号：201223428XXX-JL-082个人声暴露计HS5628B型出厂编号：201223429XXX-JL-083个人声暴露计HS5628B型出厂编号：201223430XXX-JL-084个人声暴露计HS5628B型出厂编号：201223431XXX-JL-085低流量空气采样器TWA-300Z型出厂编号：4919XXX-JL-086智能粉尘采样器DFC-3BT出厂编号：1063 XXX-JL-087粉尘采样仪FC-1B型出厂编号：0348XXX-JL-088粉尘采样仪FC-1B型出厂编号：0349XXX-JL-089粉尘采样仪FC-1B型出厂编号：068XXX-JL-090电磁场测试仪PCE-EM30出厂编号：I.206177 XXX-JL-091。
气相色谱仪计量标准技术报告
计量标准技术报告
计量标准名称气相色谱仪检定装置计量标准负责人冯勇
建标单位名称（公章）龙口市计量检定测试所填写日期2014年3月
目录
一、建立计量标准的目的 (1)
二、计量标准的工作原理及其组成 (1)
三、计量标准器及主要配套设备 (2)
四、计量标准的主要技术指标 (3)
五、环境条件 (3)
六、计量标准的量值溯源和传递框图 (4)
七、计量标准的重复性试验 (5)
八、计量标准的稳定性考核 (6)
九、检定或校准结果的测量不确定度评定 (7)
十、检定或校准结果的验证 (10)
十一、结论 (11)
十二、附加说明 (11)。
gilian皂膜流量计使用说明
2
装箱清单
Gilian Gilibrator 2 校准系统标准装备包括下列组件
z 控制单元基座 z 流量槽组[活塞式或湿式（高流量、标准流量或低流量） z 交流电充电器 z 转换器（随非 CE 标准的控制基座出厂） z 管子 z 小型携带箱 z 皂液和分装瓶（仅湿式槽具有） z 校准系统证书 z 操作和服务手册
Senisidyne 文件 No.850190M(Rev G)
3
GILIAN GILIBRATOR 2 校准系统
所有权声明 本手册由 Sensidyne 公司制作，仅供 Gilian Gilibrator 2 校准系统的用户使用。本手册所包含的信息归
Sensidyne 公司所有，仅供用户了解、操作、维护本仪器。一旦接到本文件则意味着您已同意以下内容：未经 Sensidyne 公司书面特别授权，本文件或本文件所包含信息，或本文件的任何部分，都不得以实体的、电子的 或其它方式复制或传送用于生产或其它目的。
第一节: 介绍
1.1 概述…………………………………………………………………………………………………… 8 1.2 操作理论……………………………………………………………………………………………… 8
第二节: 组件
2.1 控制单元…………………………………………………………………………………………… 9 2.1.1 按键和指示灯…………………………………………………………………………… 9 2.1.2 所显示字符……………………………………………………………………………… 9 2.1.3 接口组件………………………………………………………………………………… 9
XY-6020型智能电子皂膜流量计(皂膜校准器)说明书.
承蒙您惠购我公司产品，深表谢意！在使用仪器前请详细阅读本手册，从中您可以获得有关安全、仪器性能、使用方法以及维护等方面的信息，这会有助于您更好的使用仪器。
有时，我们为了提高部件及整机的性能和可靠性，对仪器的硬件或软件会作一些改动，这有可能与本手册中的内容有不一致的地方，请您能够谅解。
如果在使用中发现任何错误或者您有什么问题，敬请拨打我们的技术服务电话:电话/传真：（0532）89677962 ; 85986901 ;邮政编码：266100单位名称：青岛畅源通工贸有限公司目录一、概述 3二、产品功能介绍 3三、工作原理3-5四、主要技术指标 5五、操作方法六、注意事项12-13七、皂膜液配置方法13-14一、概述XY-6020型便携式智能电子皂膜流量计适用于中小气体流量的测量。
仪器主要特点如下：1、简单，便于观察；2、自动计算，显示实际流量，标况流量（273K、293K、298K）；3、造型美观。
二、产品功能介绍1、电源插座；2、保险丝；3、电源开关；4、参数：进行参数设置；5、移位：修改数据；6、修改：修改移动后数据；7、测量：测量数据；8、数码管：显示工作参数；9、皂膜管。
三、工作原理气体推动皂膜，经红外传感器，经“开始”到“结束”测量信号及输入现场温度、大气压强这些外部条件。
通过单片机微机处理，LED 分别显示出现况流量和标况流量测量结果。
外部条件可设置，也可自动检测。
相关公式如下： 60)(⨯=t V Qb m (1)式中：Q b —— 实际流量（ml/min ）t —— 皂膜通过上、下限传感器之间的时间（S ）V m —— 皂膜管两传感器之间的校准体积（ml ）或（L ）Tm Ts Ps Pv Pb Vm Vs ⨯-⨯=)(……60)(⨯=tVs Qs (3)式中：Vs ——经状态换算的状态容积（ml）或（L）；P b——现场大气压(KPa);T m——现场温度(K);Pv ——与现场温度相对应的水的饱和蒸汽压(KPa);Ps——标准状态下的大气压(101.325KPa);Qs ——标准状态下的流量(ml/min)或（L/min）;Ts ——标准温度（273K）.四、主要技术指标1、流量范围： 20-2000ml/min；2、示值误差：±1.0%3、测量精度：1级4、重复性： 0.5%5、工作电源：AC220V±10% 50Hz五、操作方法1）显示、按键、系统状态说明：显示屏说明：该型号皂膜流量计显示屏由6位“888888.”字型数码管和两个状态指示灯组成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
栖霞市疾病预防控制中心
作业指导书
版号：第1版文件编号：QXCDCW095010 GL-105B型电子皂膜流量计
操作规程、维护程序及期间核查程序
2007年07月10日发布2007年07月12日实施
栖霞市疾病预防控制中心
编写、修改记录
编写人：贾洪锐完成编写日期：2009年07月05日审核人：路新华审核日期：2009年07月08日批准人：林岷山批准发布日期：2009年0月10日版号：第1版修订次：第0次修订
栖霞市疾病预防控制中心
作业指导书
GL-105B型皂膜流量计
操作规程、维护程序及期间核查程序
版号：第1版文件编号：QXCDCW095010
一、设备简介
1、设备名称：皂膜流量计规格型号：GL-105B
生产商：北京三环华劳科贸设备编号：QXCDCZW031 检定方式：送检
2、适用范围
该仪器用于校准采样仪器流量的装置，通过测量皂液形成的经过一定体积玻璃管的的时间，来计算出采样仪器的流量。
用户通过选择不同规格的玻璃管及配套探头可实现10ml-30Lmin多个所需的校准量程。
3、主要技术性能
测量范围：0.1~30L/mim
测量精度：ΔQ＜±1%
时间范围：0.1~600.0s
内装充电电池，充电后待机时间＞300h
二、操作程序
1、将仪器底座上的行程开关由“关”的位置拨至“电池”位置或“直通”位置（外接9伏直流电源）。
此时液晶屏显示LEVER5表示量程级别，V0=360.0表示皂膜玻璃管原始有效容积（ml）
2、配置浓度适合的皂液，经验做法是20ml蒸馏水加5滴浓洗洁精，加适量入玻璃管内，液面不超过下端进气口。
3、将采样器的进气口与皂膜玻璃管的上端连接好，如需接负载，将负载置于皂膜玻璃管上端与气体采样器进气口之间，要使整个系统不漏气。
4、在正式测试前，先用小流量产生一些皂膜通过玻璃管，完全湿润管内壁使皂膜不易破碎。
将采样器流量调至预定位置（如20L/min），捏一下胶帽，使皂液产生一个完好的膜并向上运动，膜被吸气向上经过测量区域，流量计内部的蜂鸣器在开始及结束时均发出“嘟”的短促提示声，同时显示出测量结果。
多做几次取平均值。
5、按下面板上的复位键R，进行下一次测量。
结束测量后，将底座开关置于“关”的位置，将玻璃管清洗干净。
三、故障维修。
2009年07月10日发布2009年07月12日实施
版号：第1版文件编号：QXCDCW095010 本仪器主要故障表现在当皂膜经过测量区域时，流量计没有应答或应答时有时无显示屏显示“1、BATT!”2、CLEAN!”，可能有以下几种原因
①电池电压过低。
请用直流电源替代使用10小时左右，电池即可自动充满电。
如使用
电池仍不能正常工作，更换充电电池。
②玻璃管壁或探头敏感元件不干净，需清洗玻璃管，管，管外壁用湿润软布擦净，用
溶剂清洗元件缝隙或超声波清洗。
2009年07月10日发布2009年07月12日实施。
