磁控管工作原理磁控管（Magnetron）是一种常用的微波发生器，广泛应用于微波炉、雷达、医疗设备等领域。
磁控管的工作原理基于电子的运动和磁场的相互作用，通过这种相互作用产生高频电磁波。
1. 基本结构磁控管主要由阴极、阳极、磁场系统和腔体组成。
阴极是一个发射电子的热阴极，阳极是一个带有孔洞的金属腔体，磁场系统则是由永磁体或电磁体产生的磁场。
2. 工作原理磁控管的工作原理可以分为电子发射、电子注和电磁波产生三个过程。
2.1 电子发射磁控管中的阴极通过加热，使其表面的电子获得足够的能量，从而跨越阴极表面的势垒，进入阳极的孔洞区域。
这些发射的电子称为电子云。
2.2 电子注磁控管中的磁场系统产生强磁场，使得电子云在进入阳极孔洞时发生偏转，形成电子注。
电子注在磁场的作用下，以螺旋形运动，同时沿着阳极孔洞的方向前进。
2.3 电磁波产生当电子注通过阳极孔洞时，由于电子在磁场中的运动速度和加速度的变化，会产生变化的电流。
这种变化的电流在阳极上形成高频振荡，从而产生了微波电磁波。
3. 特点和应用磁控管具有以下特点：- 高功率输出：磁控管可以产生高功率的微波电磁波，适用于需要大功率输出的应用，如微波炉。
- 高频稳定性：磁控管的频率稳定性较高，适用于需要精确频率控制的应用，如雷达。
- 长寿命：磁控管的寿命较长，可以连续工作数千小时。
- 调制性能好：磁控管可以通过调制电源的方式实现对微波信号的调制，适用于需要调制功能的应用，如通信设备。
磁控管的应用非常广泛，包括但不限于：- 微波炉：磁控管作为微波炉的核心部件，通过产生微波电磁波来加热食物。
- 雷达：磁控管作为雷达的发射源，产生高功率的微波信号，用于探测和跟踪目标。
- 医疗设备：磁控管在医疗设备中用于产生微波电磁波，如医用热疗设备。
总结：磁控管是一种基于电子运动和磁场相互作用的微波发生器。
通过加热阴极产生电子云，利用磁场使电子云形成电子注，最终产生高频电磁波。
磁控管具有高功率输出、高频稳定性、长寿命和调制性能好等特点，广泛应用于微波炉、雷达和医疗设备等领域。
微波炉磁控管工作原理
微波炉磁控管工作原理

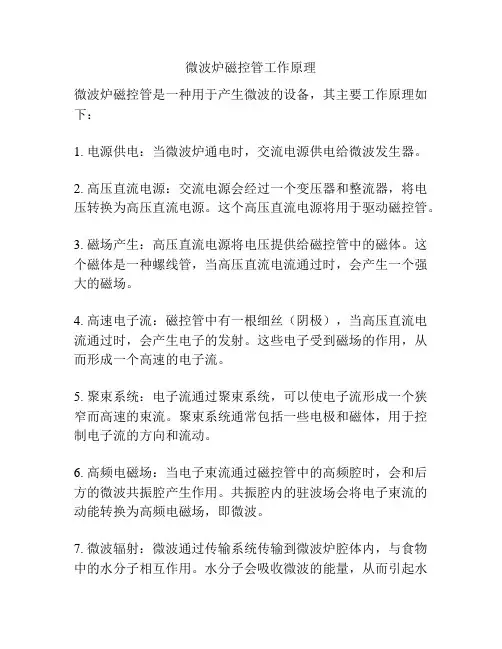

微波炉磁控管是一种用于产生微波的设备，其主要工作原理如下：
1. 电源供电：当微波炉通电时，交流电源供电给微波发生器。
2. 高压直流电源：交流电源会经过一个变压器和整流器，将电压转换为高压直流电源。
这个高压直流电源将用于驱动磁控管。
3. 磁场产生：高压直流电源将电压提供给磁控管中的磁体。
这个磁体是一种螺线管，当高压直流电流通过时，会产生一个强大的磁场。
4. 高速电子流：磁控管中有一根细丝（阴极），当高压直流电流通过时，会产生电子的发射。
这些电子受到磁场的作用，从而形成一个高速的电子流。
5. 聚束系统：电子流通过聚束系统，可以使电子流形成一个狭窄而高速的束流。
聚束系统通常包括一些电极和磁体，用于控制电子流的方向和流动。
6. 高频电磁场：当电子束流通过磁控管中的高频腔时，会和后方的微波共振腔产生作用。
共振腔内的驻波场会将电子束流的动能转换为高频电磁场，即微波。
7. 微波辐射：微波通过传输系统传输到微波炉腔体内，与食物中的水分子相互作用。
水分子会吸收微波的能量，从而引起水
分子的振动和热量的产生，从而加热食物。
总的来说，微波炉磁控管通过产生电子束流和与微波腔的共振作用，将电能转换为微波辐射，从而加热食物。
磁控管工作原理
磁控管工作原理磁控管（Magnetron）是一种重要的微波发生器，广泛应用于微波炉、雷达、通信设备等领域。
它通过利用磁场和电场的相互作用来产生微波能量。
本文将详细介绍磁控管的工作原理。
一、磁控管的结构磁控管由阴极、阳极和磁场系统组成。
阴极是发射电子的部分，阳极是收集电子的部分，而磁场系统则用于控制电子的运动轨迹。
二、磁控管的工作原理1. 电子发射磁控管中的阴极通过加热来产生热电子，这些热电子被加速电场加速并射向阳极。
热电子在加速过程中会受到磁场的作用，使其运动轨迹呈螺旋状。
2. 磁场作用磁控管中的磁场系统通过产生强磁场，使电子的运动轨迹发生螺旋状变化。
磁场的作用可以使电子在阳极附近形成一个电子云，这个电子云的形成是磁控管产生微波能量的基础。
3. 高频振荡当电子云形成后，阳极上的高频电场会对电子云进行调制，并将电子云中的能量转化为微波能量。
这种高频振荡的现象被称为磁控管的自激振荡。
4. 微波输出经过高频振荡后，磁控管会将产生的微波能量输出到外部负载中。
这些微波能量可以用于加热食物、探测目标或传输信息等各种应用。
三、磁控管的特点1. 高功率输出：磁控管能够输出较高功率的微波能量，使其在各种应用中具有广泛的用途。
2. 高效率：磁控管的工作效率较高，能够将电能转化为微波能量。
3. 长寿命：磁控管的结构简单，使用寿命较长。
4. 可靠性：磁控管在工作过程中稳定可靠，能够长时间保持高频振荡。
四、磁控管的应用1. 微波炉：磁控管作为微波炉的核心部件，能够产生高功率的微波能量，用于食物的加热和烹饪。
2. 雷达系统：磁控管在雷达系统中被用作发射器，产生微波能量用于目标探测和跟踪。
3. 通信设备：磁控管在通信设备中被用作信号发生器，产生微波信号用于信息传输。
4. 医疗设备：磁控管在医疗设备中被用于产生微波能量，如医疗热疗设备等。
总结：磁控管是一种利用磁场和电场相互作用产生微波能量的重要设备。
它通过电子发射、磁场作用、高频振荡和微波输出等过程来实现工作。
磁控管工作原理
磁控管工作原理

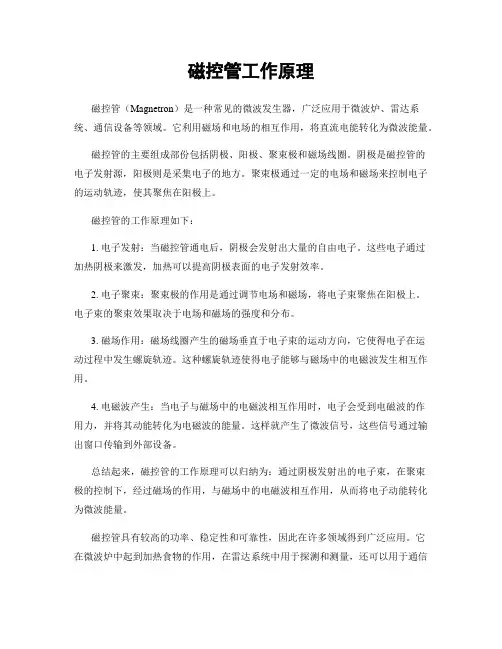

磁控管（Magnetron）是一种常见的微波发生器，广泛应用于微波炉、雷达系统、通信设备等领域。
它利用磁场和电场的相互作用，将直流电能转化为微波能量。
磁控管的主要组成部份包括阴极、阳极、聚束极和磁场线圈。
阴极是磁控管的
电子发射源，阳极则是采集电子的地方。
聚束极通过一定的电场和磁场来控制电子的运动轨迹，使其聚焦在阳极上。
磁控管的工作原理如下：
1. 电子发射：当磁控管通电后，阴极会发射出大量的自由电子。
这些电子通过
加热阴极来激发，加热可以提高阴极表面的电子发射效率。
2. 电子聚束：聚束极的作用是通过调节电场和磁场，将电子束聚焦在阳极上。
电子束的聚束效果取决于电场和磁场的强度和分布。
3. 磁场作用：磁场线圈产生的磁场垂直于电子束的运动方向，它使得电子在运
动过程中发生螺旋轨迹。
这种螺旋轨迹使得电子能够与磁场中的电磁波发生相互作用。
4. 电磁波产生：当电子与磁场中的电磁波相互作用时，电子会受到电磁波的作
用力，并将其动能转化为电磁波的能量。
这样就产生了微波信号，这些信号通过输出窗口传输到外部设备。
总结起来，磁控管的工作原理可以归纳为：通过阴极发射出的电子束，在聚束
极的控制下，经过磁场的作用，与磁场中的电磁波相互作用，从而将电子动能转化为微波能量。
磁控管具有较高的功率、稳定性和可靠性，因此在许多领域得到广泛应用。
它
在微波炉中起到加热食物的作用，在雷达系统中用于探测和测量，还可以用于通信
设备中的信号发射和接收。
磁控管的工作原理的深入理解有助于我们更好地应用和改进这一技术。
微波炉磁控管原理与结构

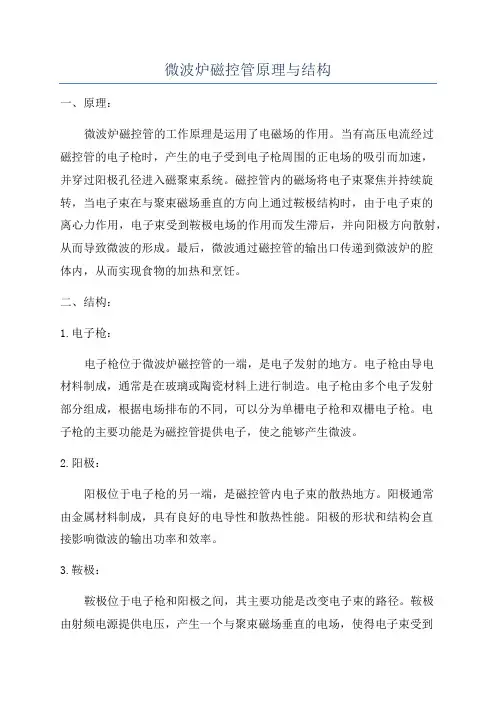

微波炉磁控管原理与结构一、原理：微波炉磁控管的工作原理是运用了电磁场的作用。
当有高压电流经过磁控管的电子枪时，产生的电子受到电子枪周围的正电场的吸引而加速，并穿过阳极孔径进入磁聚束系统。
磁控管内的磁场将电子束聚焦并持续旋转，当电子束在与聚束磁场垂直的方向上通过鞍极结构时，由于电子束的离心力作用，电子束受到鞍极电场的作用而发生滞后，并向阳极方向散射，从而导致微波的形成。
最后，微波通过磁控管的输出口传递到微波炉的腔体内，从而实现食物的加热和烹饪。
二、结构：1.电子枪：电子枪位于微波炉磁控管的一端，是电子发射的地方。
电子枪由导电材料制成，通常是在玻璃或陶瓷材料上进行制造。
电子枪由多个电子发射部分组成，根据电场排布的不同，可以分为单栅电子枪和双栅电子枪。
电子枪的主要功能是为磁控管提供电子，使之能够产生微波。
2.阳极：阳极位于电子枪的另一端，是磁控管内电子束的散热地方。
阳极通常由金属材料制成，具有良好的电导性和散热性能。
阳极的形状和结构会直接影响微波的输出功率和效率。
3.鞍极：鞍极位于电子枪和阳极之间，其主要功能是改变电子束的路径。
鞍极由射频电源提供电压，产生一个与聚束磁场垂直的电场，使得电子束受到鞍极电场的作用而发生滞后，并向阳极方向散射。
鞍极是微波炉磁控管的关键部件之一，其设计和调整会直接影响微波的产生和传播效果。
4.磁场装置：磁场装置位于鞍极的外部，并围绕着磁控管的外部，用于产生聚束磁场。
磁场装置通过磁体和磁控管的磁导体壳体构成，磁体通常采用稀土永磁材料制成。
磁场装置的作用是将电子束聚焦并持续旋转，从而实现微波的产生和传播。
总结：微波炉磁控管的原理是利用电磁场的作用实现微波的产生和传播，其结构包括电子枪、阳极、鞍极和磁场装置。
微波炉磁控管的性能和设计直接影响微波的输出功率和效率，从而影响微波炉的加热和烹饪效果。
微波炉磁控管的研发和优化是微波炉技术发展的关键方向之一。
磁控管工作原理

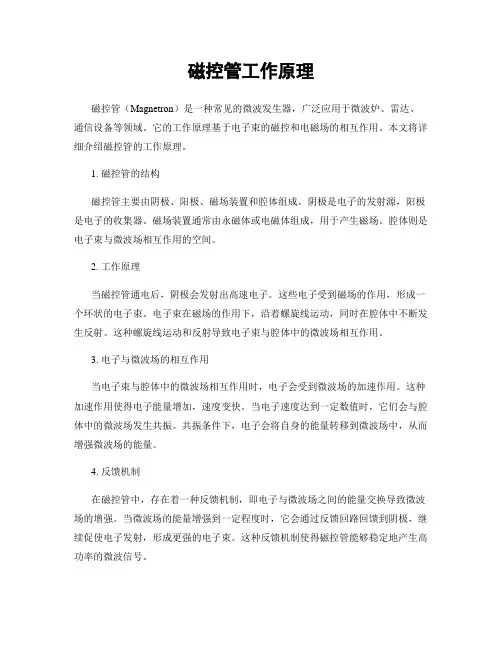

磁控管工作原理磁控管（Magnetron）是一种常见的微波发生器，广泛应用于微波炉、雷达、通信设备等领域。
