管道交叉处理的原则和方法

管道与相关工程的交叉处理原则

管道与相关工程的交叉处理原则（非规范标准、仅供参考）一．铁路、公路与管道交叉的要求1、新建铁路、公路，距离管道的垂直距离不应小于10 m，一般应保持新建一条路面的宽度。

这一距离是考虑到管道的稳定性及日常维护管理和各种事故抢险的需要。

2、铁路与管道交叉时，禁止在火车站100m的范围内交叉。

3、两股及单股铁路与管道交叉时，管道可采用套管保护的方式进行穿越。

无论采用钢管、铸铁管、或水泥管做套管，其强度必须足以承受外部最大可能的荷载。

套管顶距离铁轨底部不小于1.5m，距离基础坡脚不小于1m，套管应伸出路基坡脚2m。

两股以上的铁路与管道交叉时候，管道应采用涵洞方式穿越，涵洞的尺寸要满足小型维修机具进入和日常维护和检修的条件。

4、电气化铁路与管道平行和交叉时，在交叉段，要对管道采取加强级防腐绝缘和屏蔽措施，对铁路的铁轨与大地间也应采取绝缘措施，防止杂散电流在交叉段腐蚀和损坏管道。

管道的绝缘长度从交差点算起，分别向两侧延伸500m。

5、铁路、公路与油气管道交叉时，应要求设计、施工部门对原有管段采取加强防护措施，不允许直接压在油气管道上，需要按照具体情况，采取套管或者管涵方式进行交叉，距离公路路基顶面不小于1m，距离铁路路基顶面不小于1.5m，距离路边的边沟不小于0.8m。

6、公路与管道交叉时，交叉角度不应小于45度，交叉长度应尽量缩短。

对于一般的公路可采用套管保护方式进行穿越，对于高速公路，靠近市区的公路和特殊重要的公路，应采用涵洞方式进行穿越。

采用套管或者涵洞的穿越方式与前面讲到的规定一样：套管距离公路路肩（路基顶面）不小于1m，涵洞要满足小型抢修机具进入和日常维护和检修的条件。

7、管道穿越河流上下游新建铁路（公路）桥梁时，应充分考虑管道安全，与大型桥梁距离不应小于100m，与中型桥梁距离不应小于50m，与小型桥梁不应小于20m。

新建的铁路、公路桥一般应在管道下游一侧。

二、新建管道的处理原则1、新建管道应尽量减少与铁路、公路的交叉。

管道冲突处理原则

1、管道交叉冲突处理的原则(1)各种工程管线最小复土深度应满足“综合规范”要求，若满足不了要求，则应采取工程措施，如直埋电力管或直埋弱电管可采用钢筋混凝土圆管包封加固。

(2)在管线交叉冲突处理时，应按压力管线(如给水管、燃气管等)避让重力流管线(如污水管和雨水管)；可弯曲的管线(如弱电电缆、电力电缆)避让不可弯曲的刚性管；小管管线避让大管管线。

(3)在综合规划时，各类工程管线由浅入深的垂直排序为：弱电管线、电力管线、燃气管线、给水管、雨水管、污水管。

(4)管道交叉时管线间距控制，根据“综合规范”，应尽量做到一般工程管线之间的最小垂直净距0．15m，电力、电信管线与某些管线的垂直净距0．50m，当确有困难时，除确保电力管线与燃气管线交叉最小垂直净距控制在0．50m以外，其它管线的最小垂直净距大于零即可。

2、管道交叉冲突的处理方法(1)在管道交叉的部位，要严格控制交叉管道的管底标高，保证管道的垂直净距符合规范中最小垂直净距的要求，如雨水钢筋混凝土园管涵与重力流污水管交叉，在设计时将埋深较浅的污水管道的管道基础底面与埋深较深雨水园管的管顶面之间的垂直净距控制在0．15m以上，就避免了二者管道交叉的高程冲突，又可满足“设计规范”对二者的最小垂直净距的要求。

(2)当污水管与管径相对较小的刚性管道(如燃气管、给水管等)的管径相差较大，同时又不允许改变交叉管道的埋深时，则可考虑在二种管道相交处增设一座交叉冲突井(检查井)，使较小管径的刚性管道从井中穿过。

但如果二者管道的管径相差不大，且二者的管道中心线高程又较为接近时，则可考虑设置倒虹管的方法来处理，在埋设较浅的管道两侧各砌筑一座沉砂井，在二座沉砂井间连接一条倒虹管，要求倒虹管内设计流速要大于0．9m／s，并要大于进水管内的流速。

(3)雨水口连接管径较小，且埋深较浅，当与其他工程管线交叉发生冲突时，可以通过对雨水口连接支管进行钢筋混凝土包管处理，以加强雨水管的抗压性能，减小其复土深度，避免发生冲突。

管道交叉处理的原则和方法(终审稿)

管道交叉处理的原则和方法公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]管道施工与既有管道交叉时，应按设计要求进行，当设计无要求时，可参照下列规定进行处理：一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。

2．管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。

二、管道交叉处理的方法在施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。

1．混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。

上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。

上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。

2．混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。

3．混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。

当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。

4．圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。

5．排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。

6．当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。

排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。

电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

正确处理管道交叉之间的关系,原则是

在处理管道交叉之间的关系时，有几个关键的原则需要遵循。

这些原则旨在确保管道的安全、稳定和高效运行，同时也考虑到了环境保护和可持续性。

1. 安全性：首先，我们需要确保所有的管道交叉都符合安全标准。

这包括使用适当的材料和技术，以及遵守所有相关的建筑和操作规定。

例如，我们可能需要使用特殊的接头或密封技术，以防止液体或气体泄漏。

此外，我们还需要考虑地震和其他自然灾害的影响，以确保管道在极端情况下也能保持稳定。

2. 稳定性：管道交叉的稳定性是另一个重要的考虑因素。

如果管道不稳定，可能会导致破裂或其他严重的问题。

为了确保稳定性，我们需要使用适当的支撑结构，并定期进行维护和检查。

3. 效率：管道交叉的效率也是一个重要的考虑因素。

如果管道交叉设计得不合理，可能会导致流体的流动受阻，从而影响系统的运行效率。

因此，我们需要使用适当的设计和优化技术，以提高管道交叉的效率。

4. 环保：在处理管道交叉的关系时，我们还需要考虑环保因素。

例如，我们可能需要使用环保的材料和技术，以减少对环境的影响。

此外，我们还需要考虑如何处理管道交叉可能产生的废物和污染物。

5. 可持续性：最后，我们还需要考虑管道交叉的可持续性。

这意味着我们需要选择能够长期稳定运行的技术和材料，同时也需要考虑如何降低系统的运行和维护成本。

总的来说，正确处理管道交叉之间的关系是一个复杂的任务，需要综合考虑多个因素。

然而，只要我们遵循上述原则，就可以确保管道的安全、稳定和高效运行，同时也能保护环境和实现可持续发展。

排水、机电管线交叉、排布避让原则

一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。

2、管道交叉处理中应当尽量保证满足其最小净距，且有压管道避让无压管道、支管避让干线管、小口径管避让大口径管。

二、管道交叉处理的方法1、混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。

上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。

上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支撑。

2、混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管、钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。

3、混合结构或钢筋混凝土矩形管渠与其上方钢管或铸铁管交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支撑管道。

当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于90°。

4、圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。

5、排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。

6、当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。

排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。

电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

7、一条排水管道在下，另一排水管道或热力管沟在上，上下管道同时施工（或上面已建，进行下面排水管道施工）时，下面排水管道强度加大，满槽砌砖或回填C8混凝土、填砂。

8、排水方沟在下，另一排水管道或热力方沟在上，高程冲突，上下管道同时施工时，增强上面管道基础，位于下面排水方沟的顶板或根据情况，压扁排水方沟断面，但不应减小过水断面。

管道冲突处理

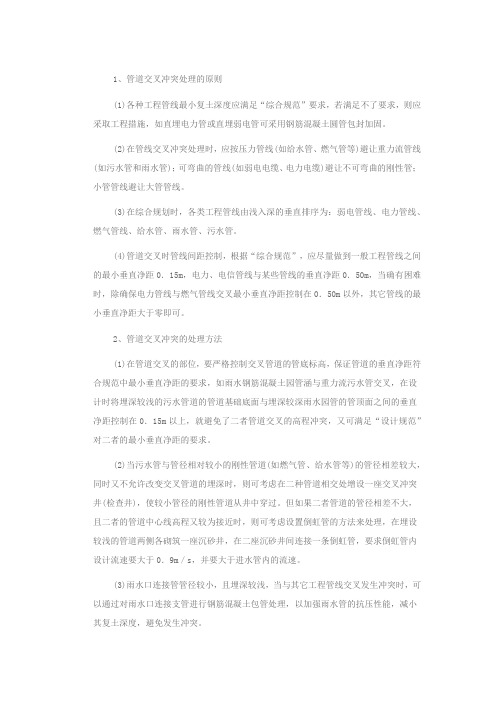

1、管道交叉冲突处理的原则(1)各种工程管线最小复土深度应满足“综合规范”要求，若满足不了要求，则应采取工程措施，如直埋电力管或直埋弱电管可采用钢筋混凝土圆管包封加固。

(2)在管线交叉冲突处理时，应按压力管线(如给水管、燃气管等)避让重力流管线(如污水管和雨水管)；可弯曲的管线(如弱电电缆、电力电缆)避让不可弯曲的刚性管；小管管线避让大管管线。

(3)在综合规划时，各类工程管线由浅入深的垂直排序为：弱电管线、电力管线、燃气管线、给水管、雨水管、污水管。

(4)管道交叉时管线间距控制，根据“综合规范”，应尽量做到一般工程管线之间的最小垂直净距0．15m，电力、电信管线与某些管线的垂直净距0．50m，当确有困难时，除确保电力管线与燃气管线交叉最小垂直净距控制在0．50m以外，其它管线的最小垂直净距大于零即可。

2、管道交叉冲突的处理方法(1)在管道交叉的部位，要严格控制交叉管道的管底标高，保证管道的垂直净距符合规范中最小垂直净距的要求，如雨水钢筋混凝土园管涵与重力流污水管交叉，在设计时将埋深较浅的污水管道的管道基础底面与埋深较深雨水园管的管顶面之间的垂直净距控制在0．15m以上，就避免了二者管道交叉的高程冲突，又可满足“设计规范”对二者的最小垂直净距的要求。

(2)当污水管与管径相对较小的刚性管道(如燃气管、给水管等)的管径相差较大，同时又不允许改变交叉管道的埋深时，则可考虑在二种管道相交处增设一座交叉冲突井(检查井)，使较小管径的刚性管道从井中穿过。

但如果二者管道的管径相差不大，且二者的管道中心线高程又较为接近时，则可考虑设置倒虹管的方法来处理，在埋设较浅的管道两侧各砌筑一座沉砂井，在二座沉砂井间连接一条倒虹管，要求倒虹管内设计流速要大于0．9m／s，并要大于进水管内的流速。

(3)雨水口连接管管径较小，且埋深较浅，当与其它工程管线交叉发生冲突时，可以通过对雨水口连接支管进行钢筋混凝土包管处理，以加强雨水管的抗压性能，减小其复土深度，避免发生冲突。

管道避让原则

建筑、排水、机电管线布置原则:ﻫ管线交叉布置原则:一、管道交叉处理得原则１、排水管道施工时若与其她管道交叉,采用得处理方法须征得权属单位与其她单位同意。

2.管道交叉处理中应当尽量保证满足其最小净距,且有压管道让无压管、支管避让干线管、小口径管避让大口径管。

管道交叉处理得方法在施工排水管道时,为了保证下面得管道安全又便于检修、上面得管道不致下沉破坏,应进行必要得处理。

1。

混凝土或钢筋混凝土排水圆管在下,铸铁管、钢管在上。

上面管道已建,进行下面排水圆管施工时,采用在槽底砌砖墩得处理方法。

上下管道同时施工时,且当钢管或铸铁管道得内径不大于40０ｍm时,宜在混凝土管道两侧砌筑砖墩支承。

2.混凝土或钢筋混凝土排水圆管(直径＜6０0mｍ)在下,铸铁管,钢管在上,高程有冲突,必须压低下面排水圆管断面时,将下面排水圆管改为双排铸铁管、加固管或方沟。

3.混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉,当顶板至其下方管道底部得净空在７０mｍ及以上时,可在侧墙上砌筑砖墩支承管道、当顶板至其下方管道底部得净空小于70mm时,可在顶板与管道之间采用低强度等级得水泥砂浆或细石混凝土填实,其荷载不应超过顶板得允许承载力,且其支承角不应小于9０0。

４、圆形或矩形排水管道在上,铸铁管、钢管在下,上下管道同时施工时,在铸铁管、钢管外加套管或管廊。

5.排水管道在上,铸铁管、钢管在下,埋深较大挖到槽底有困难,进行上面排水管道施工时,上面排水管道基础在跨越下面管道得原开槽断面处加强。

6。

当排水管道与其上方电缆管块交叉时,宜在电缆管块基础以下得沟槽中回填低强度等级得混凝土、石灰土或砌砖、排水管道与电缆管块同时施工时,可在回填材料上铺一层中砂或粗砂。

电缆管块已建时,回填至电缆管块基础底部得材料为低强度等级得混凝土,回填材料与电缆管块基础间不得有空隙。

7。

一条排水管道在下,另一排水管道或热力管沟在上,上下管道同时施工(或上面已建,进行下面排水管道施工)时,下面排水管道强度加大,满槽砌砖或回填Ｃ8混凝土、填砂、8。

建筑给排水、机电管线交叉、排布避让原则

建筑给排水、机电管线交叉、排布避让原则一、管道交叉处理的原则1、排水管道施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。

2．管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。

管道交叉处理的方法在施工排水管道时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。

1．混凝土或钢筋混凝土排水圆管在下，铸铁管、钢管在上。

上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。

上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。

2．混凝土或钢筋混凝土排水圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。

3．混合结构或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。

当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低强度等级的水泥砂浆或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。

4．圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。

5．排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道基础在跨越下面管道的原开槽断面处加强。

6．当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。

排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或粗砂。

电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

7．一条排水管道在下，另一排水管道或热力管沟在上，上下管道同时施工（或上面已建，进行下面排水管道施工）时，下面排水管道强度加大，满槽砌砖或回填C8混凝土、填砂。

管道避让原则25456

建筑、排水、机电管线布置原则：管线交叉布置原则：一、管道交叉处理的原则1、施工时若与其他管道交叉，采用的处理方法须征得权属单位和其他单位同意。

2．管道交叉处理中应当尽量保证满足其最小净距，且有压管道让无压管、支管避让干线管、小口径管避让大口径管。

管道交叉处理的方法在施工时，为了保证下面的管道安全又便于检修、上面的管道不致下沉破坏，应进行必要的处理。

1．混凝土或排水圆管在下，铸铁管、钢管在上。

上面管道已建，进行下面排水圆管施工时，采用在槽底砌砖墩的处理方法。

上下管道同时施工时，且当钢管或铸铁管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。

2．混凝土或钢筋混凝土圆管（直径＜600mm）在下，铸铁管，钢管在上，高程有冲突，必须压低下面排水圆管断面时，将下面排水圆管改为双排铸铁管、加固管或方沟。

3．混合或钢筋混凝土矩形管渠与其上方钢管道或铸铁管道交叉，当顶板至其下方管道底部的净空在70mm及以上时，可在侧墙上砌筑砖墩支承管道。

当顶板至其下方管道底部的净空小于70mm时，可在顶板与管道之间采用低等级的或细石混凝土填实，其荷载不应超过顶板的允许承载力，且其支承角不应小于900。

4．圆形或矩形排水管道在上，铸铁管、钢管在下，上下管道同时施工时，在铸铁管、钢管外加套管或管廊。

5．排水管道在上，铸铁管、钢管在下，埋深较大挖到槽底有困难，进行上面排水管道施工时，上面排水管道在跨越下面管道的原开槽断面处加强。

6．当排水管道与其上方电缆管块交叉时，宜在电缆管块基础以下的沟槽中回填低强度等级的混凝土、石灰土或砌砖。

排水管道与电缆管块同时施工时，可在回填材料上铺一层中砂或。

电缆管块已建时，回填至电缆管块基础底部的材料为低强度等级的混凝土，回填材料与电缆管块基础间不得有空隙。

7．一条排水管道在下，另一排水管道或热力管沟在上，上下管道同时施工（或上面已建，进行下面排水管道施工）时，下面排水管道强度加大，满槽砌砖或回填C8混凝土、填砂。

管道冲突处理原则

1、管道交叉冲突处理的原则(1)各种工程管线最小复土深度应满足“综合规范”要求，若满足不了要求，则应采取工程措施，如直埋电力管或直埋弱电管可采用钢筋混凝土圆管包封加固。

(2)在管线交叉冲突处理时，应按压力管线(如给水管、燃气管等)避让重力流管线(如污水管和雨水管)；可弯曲的管线(如弱电电缆、电力电缆)避让不可弯曲的刚性管；小管管线避让大管管线。

(3)在综合规划时，各类工程管线由浅入深的垂直排序为：弱电管线、电力管线、燃气管线、给水管、雨水管、污水管。

(4)管道交叉时管线间距控制，根据“综合规范”，应尽量做到一般工程管线之间的最小垂直净距0．15m，电力、电信管线与某些管线的垂直净距0．50m，当确有困难时，除确保电力管线与燃气管线交叉最小垂直净距控制在0．50m以外，其它管线的最小垂直净距大于零即可。

2、管道交叉冲突的处理方法(1)在管道交叉的部位，要严格控制交叉管道的管底标高，保证管道的垂直净距符合规范中最小垂直净距的要求，如雨水钢筋混凝土园管涵与重力流污水管交叉，在设计时将埋深较浅的污水管道的管道基础底面与埋深较深雨水园管的管顶面之间的垂直净距控制在0．15m以上，就避免了二者管道交叉的高程冲突，又可满足“设计规范”对二者的最小垂直净距的要求。

(2)当污水管与管径相对较小的刚性管道(如燃气管、给水管等)的管径相差较大，同时又不允许改变交叉管道的埋深时，则可考虑在二种管道相交处增设一座交叉冲突井(检查井)，使较小管径的刚性管道从井中穿过。

但如果二者管道的管径相差不大，且二者的管道中心线高程又较为接近时，则可考虑设置倒虹管的方法来处理，在埋设较浅的管道两侧各砌筑一座沉砂井，在二座沉砂井间连接一条倒虹管，要求倒虹管内设计流速要大于0．9m／s，并要大于进水管内的流速。

(3)雨水口连接管径较小，且埋深较浅，当与其他工程管线交叉发生冲突时，可以通过对雨水口连接支管进行钢筋混凝土包管处理，以加强雨水管的抗压性能，减小其复土深度，避免发生冲突。
