台式钻床作业指导书
台式钻床作业指导书
Z4116 台式钻床作业指导书
3
主轴端部锥度
MT.2
4
主轴转速
365—3870 r/min
5
工作台面尺寸
280*300
Mm
6
底座台面尺寸
315*335
Mm
7
工作台升降行程
210
mm
8
主轴端部到工作台面距离
79—297
mm
9
主轴端部到底座台面距离
342-560
钻夹头并
用手预紧
8
台式钻床转
速调节
调节传动皮带
磨削中 途检查 切削刃
大力钳夹紧工 件 横梁夹紧手柄 进给手柄 支撑环
垫块
1. 根据图纸技术要求选择对应的钻头。 2. 查看钻头切削刃是否磨损或切削刃是否对称. 3. 如钻头的切削刃不满足切削条件则需在砂轮
机上进行刃磨。（刃磨注意事项参见砂轮机安 全操作规程） 4. 钻头刃磨后切削刃需满足钻削条件。 1. 根据图纸技术要求确定工件加工工艺。 2. 根据工件加工工艺及工件外形尺寸等选择工 件装夹方式。（一般有压紧及夹紧装夹方式） 3. 工件装夹要遵守稳固牢靠且不干涉加工的原 则。 1. 根据工件高度及钻削工艺用摇把手柄转动工 作台手柄调节钻床工作台行程高度. 2. 选择合适垫块放在钻床工作台上，转动钻床进 给手柄使钻夹头接触垫块另外一只手旋松钻 床横梁夹紧手柄。手上持续加力作用在钻床进 给手柄上是钻床横梁升高实现钻床行程调节。 3. 用摇把手柄旋松支撑环紧固螺丝，将其移至钻 床横梁下面再紧固.
主轴转速参数表
5min 10min 5min
1min 5min
台式钻床工
9
台钻作业指导书
台钻作业指导书标题：台钻作业指导书引言概述：台钻作业指导书是一份重要的文件，旨在为台钻作业提供准确的指导和规范。
它涵盖了台钻作业的各个方面，包括作业前准备、作业过程、安全措施等。
本文将从五个大点出发，详细阐述台钻作业指导书的内容。
正文内容：1. 作业前准备1.1 确定作业目标和要求1.2 制定作业计划和时间表1.3 调查研究目标地点的地质情况1.4 配置所需设备和工具1.5 确保作业人员具备相关技能和培训2. 作业过程2.1 安全措施2.1.1 确保现场安全，设置安全警示标志2.1.2 配备必要的防护设备，如安全帽、防护眼镜等2.1.3 建立紧急救援预案2.2 钻井操作流程2.2.1 确定钻井位置和方向2.2.2 安装钻井设备和井口防喷装置2.2.3 进行钻井液的循环和控制2.2.4 钻井过程中的记录和监测2.3 取心操作流程2.3.1 选择合适的取心工具和方法2.3.2 控制取心过程中的压力和温度2.3.3 进行取心样品的标识和保存3. 安全措施3.1 钻井液的处理和废弃物的处理3.2 防止井口喷发和井塌3.3 防止钻杆卡钻和井眼塌陷3.4 防止井控失效和井喷事故3.5 定期检查和维护钻井设备和工具4. 质量控制4.1 钻井液的配制和检测4.2 钻井过程中的记录和监测4.3 取心样品的采集和保存4.4 取心样品的分析和测试4.5 结果分析和报告撰写5. 作业总结5.1 对作业过程中遇到的问题和困难进行总结5.2 分析作业结果和数据，评估作业效果5.3 提出改进意见和建议，为下一次作业做准备总结：台钻作业指导书是一份重要的文件，它详细规范了台钻作业的各个方面。
在作业前准备阶段，需要明确作业目标、制定计划、调查研究地质情况等。
作业过程中，要注意安全措施、钻井操作流程和取心操作流程。
安全措施包括现场安全、防护设备和紧急救援预案等。
质量控制方面，要注意钻井液的配制和检测、记录和监测等。
最后，作业总结阶段，对作业过程进行总结、分析结果和数据，并提出改进意见和建议。
《台式钻床作业指导书》
1范围
本标准规定了台式钻床的作业环境要求、安全要求、操作程序和方法、维护保养规程。
2设备作业环境要求
作业现场活洁、干燥；无油污、无杂物，照明充足。
3设备安全要求各连接部分无松动。
工件夹紧在工作台上。
严禁带手套操作；在运转当中，严禁用手除铁屑和用手接触旋转体。
4 设备的操作程序和方法
操作前的准备
4.1.1钻床工作前要检查操作系统是否灵活可靠。
4.1.2装火工件必须牢固可靠，不得有松动。
操作.5.2.1操作时,作业人员严禁戴手套,以防手卷入旋转钻头和工件之间。
4.2.2钻床运转时不得调整、测量工件，以防划伤手指。
4.2.3在钻头旋转未完全停止前，严禁用手制动。
4.2.4钻削中禁止用手活除切屑，也不能用嘴吹，以防切屑损伤皮肤和眼睛。
4.2.5使用扳手装卸紧固工件时，用力方向应避开钻头，以防扳手打滑时撞到钻头或工夹具上。
4.2.6装卸钻头时必须切断电源，待机停稳后方可拆装。
4.2.7钻床运转中出现异常现象，应立即停机，查明原因，及时处理。
5操作结束关闭设备电源。
将工件安全卸出，活扫工作台。
台钻作业指导书
（２）工件长度小于１００ＭＭ，由一人送料，一人接料；工件大于１Ｍ，由两人送料，两人接料。
（3）送料时，严禁将手放至输送ቤተ መጻሕፍቲ ባይዱ下面。
（４）作业过程中，必须对面板、侧面板、抽屉板及散装件进行选面并分清正反面，同时注意工件的左右数量是否配套，分类摆放整齐。
（５）当机器出现异常情况时，应立即关机。
4、作业程序
（1）按下启动开关，用手旋转摇柄，直至完成加工。
（2）如果加工深度较大，下压时感觉有阻力，可正反摇动几下摇柄，使钻头在加工位上下移动，将木屑带出。
（3）作业时，工件须稳固，不可两边摆动，以免折断钻头。
（4）每加工一种工件，必须做首件自检。
（5）作业结束，关闭电源，将现场清理干净。
5、注意事项
生产作业标准文件
文件标题:台钻作业指导书
编号:
版本:
页数:
１、目的
通过规范作业程序，使加工工件符合质量要求，避免因不规范操作而造成意外。
２、适用范围
台钻。
３、作业准备
（１）将机台及作业场所清理干净。
（２）检查钻头是否锋利，按加工要求调整好摇柄旋转圈数。
1.通过试机，看机器运转是否正常。
2.准备好材料和辅料（垫板、纸皮等）。
（６）每加工２０～３０个工件应检查一次，避免因档位松动或钻头跳出而影响孔位精度。
审批:日期:拟制:王顺喜日期:2008年4月15日
台式钻床作业指导书
台式钻床作业指导书1000字台式钻床作业指导书一、前言钻床是一种常用的机械加工工具，用于打孔、钻孔、扩孔、铰孔等工作。
本作业指导书主要介绍台式钻床的使用方法和安全注意事项，以确保操作人员的安全和设备的正常使用。
二、设备介绍1、台式钻床是一种立式单轴机床，通常由底座、立柱、工作台、主轴箱、电动机、传动机构、冷却泵等组成。
2、根据主轴头的数量和切削速率的不同，可以分为单轴钻床、双轴钻床、多轴钻床等。
3、工作台可以上下移动，便于适应不同高度的工件；主轴可以进行前后移动，以增加钻径的范围。
三、安全注意事项1、操作前必须仔细阅读设备的相关说明书，了解设备的性能和操作方法，确保操作正确、安全。
2、操作前必须穿戴符合要求的安全防护装备，包括工作鞋、手套、护目镜等。
3、在操作中应严格遵守操作规程，注意操作安全，特别是善于发现机器异常、异响等情况及时停机排除。
4、在使用时应注意保持操作环境整洁、通风良好，同时防止淤积和积聚导致阻塞和水滞。
5、定期对设备进行维护保养，进行检查、清洗、润滑等工作，以确保设备的正常运行。
四、操作方法1、设备开启前应先检查设备、工件、夹具等是否齐全，是否牢固可靠，防止在操作中出现不稳定情况。
2、根据钻孔的直径选择合适的钻头，并将其装入主轴中。
调整钻头高度，保证切削性能最佳。
3、将工件夹紧在工作台上，并利用调整卡紧固夹法固定工件，以便使工件不会旋转、歪斜和抖动。
4、调整转速、进给速度和选用适当的冷却液，使钻孔操作更加顺畅和安全。
5、开始钻孔前，必须保证设备的工作环境安全、稳定。
6、在钻孔的过程中，应保持稳定的钻头速度，坚持旋转方向不变，以减少机器损坏、钻头断裂等意外发生。
7、操作完毕后，必须清洁设备的内外部分，以保持设备的干净、整洁状态。
五、总结本文简要介绍了台式钻床的使用方法和安全注意事项。
在操作过程中，必须要了解设备的性能、操作方法，并严格遵守操作规程、防范机器异常、异响等情况，确保操作安全、稳定。
台钻作业指导书

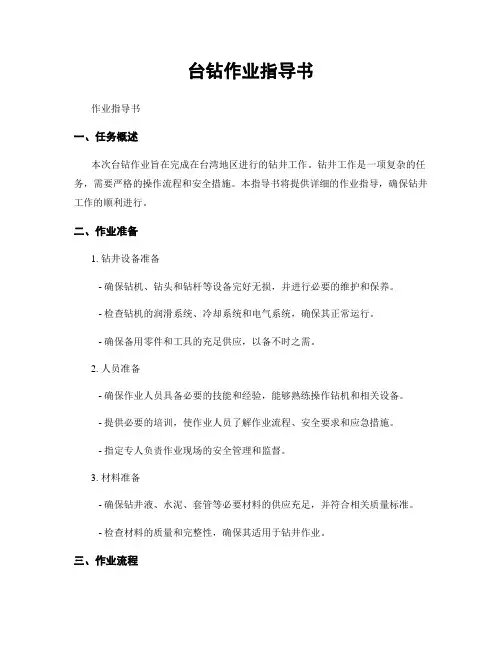

台钻作业指导书作业指导书一、任务概述本次台钻作业旨在完成在台湾地区进行的钻井工作。
钻井工作是一项复杂的任务，需要严格的操作流程和安全措施。
本指导书将提供详细的作业指导，确保钻井工作的顺利进行。
二、作业准备1. 钻井设备准备- 确保钻机、钻头和钻杆等设备完好无损，并进行必要的维护和保养。
- 检查钻机的润滑系统、冷却系统和电气系统，确保其正常运行。
- 确保备用零件和工具的充足供应，以备不时之需。
2. 人员准备- 确保作业人员具备必要的技能和经验，能够熟练操作钻机和相关设备。
- 提供必要的培训，使作业人员了解作业流程、安全要求和应急措施。
- 指定专人负责作业现场的安全管理和监督。
3. 材料准备- 确保钻井液、水泥、套管等必要材料的供应充足，并符合相关质量标准。
- 检查材料的质量和完整性，确保其适用于钻井作业。
三、作业流程1. 钻井前准备- 在作业现场设置必要的标志和警示牌，确保周围人员了解作业区域的危险性。
- 检查钻井设备的安全装置，确保其正常运行。
- 进行必要的安全检查，包括检查消防设备、紧急救援设备和通风系统。
2. 钻井过程- 根据地质勘探数据和钻井计划，选择合适的钻头和钻杆。
- 严格按照钻井工艺要求进行操作，确保钻井的平稳进行。
- 定期检查钻井设备的运行状态，及时发现并排除故障。
- 根据钻井进展情况，及时调整钻井液的性能和配方。
3. 钻井结束- 在钻井完井后，进行必要的井筒清洗和套管固井作业。
- 进行必要的钻井液处理和废弃物处理，确保环境的安全和卫生。
- 对钻井设备进行检修和保养，为下一次作业做好准备。
四、安全措施1. 作业现场安全- 严格遵守作业现场的安全规定和操作规程。
- 建立安全警示区域，禁止未经许可的人员进入。
- 检查和维护现场设备的安全装置，确保其正常运行。
2. 防火和消防安全- 定期检查和维护消防设备，确保其完好可用。
- 在作业现场设置灭火器和灭火器材，并指定专人负责消防工作。
- 提供必要的消防培训，使作业人员了解火灾的预防和应急处理方法。
台钻作业指导书
台钻作业指导书一、概述本作业指导书旨在提供台钻作业的详细步骤和操作要求，确保作业过程安全、高效。
本指导书适用于台钻作业，包括钻井、固井、完井等环节。
二、作业准备1. 设备准备a. 确保钻机设备完好，包括钻台、钻杆、钻头等。
b. 检查井口设备，包括井口防喷器、井口套管等。
c. 检查固井设备，包括固井泵、固井材料等。
2. 人员准备a. 确保作业人员具备相关的培训和资质要求。
b. 分配作业人员到各个岗位，包括钻机操作员、固井工程师等。
3. 环境准备a. 检查作业现场的安全设施，包括防护栏、防滑措施等。
b. 确保作业现场的通风、照明等设施正常运行。
三、作业流程1. 钻井作业a. 准备井底钻具，包括钻头、钻杆等。
b. 确定钻井液配方，根据地质情况和钻井目标选择合适的钻井液。
c. 开始钻井，按照所制定的钻井方案进行操作，包括钻进、提钻等。
2. 固井作业a. 准备固井泵和固井材料，包括水泥、混凝土等。
b. 根据井口套管的情况和井下地质情况确定固井方案。
c. 开始固井，按照固井方案进行操作，包括泵送水泥、固井压力控制等。
3. 完井作业a. 准备完井设备，包括完井管、完井工具等。
b. 根据井下地质情况和完井目标确定完井方案。
c. 开始完井，按照完井方案进行操作，包括安装完井管、封堵井眼等。
四、作业安全措施1. 作业人员必须戴好安全帽、防护眼镜等个人防护装备。
2. 作业现场必须设置明显的警示标志，确保周围人员的安全。
3. 作业人员必须严格遵守作业规程和操作规范，不得擅自更改作业步骤。
4. 作业现场必须保持整洁，防止杂物堆积引发事故。
5. 作业人员必须定期参加安全培训，提高安全意识和应急处理能力。
五、作业质量控制1. 钻井作业的质量控制包括钻头的磨损情况、钻井液的循环情况等。
2. 固井作业的质量控制包括固井材料的配比、固井压力的控制等。
3. 完井作业的质量控制包括完井管的安装质量、井眼封堵的效果等。
4. 作业人员必须定期进行作业质量检查，及时发现并纠正问题。
台式钻床作业指导书
5
生产力指标 标准总工时：根据工件图纸技术要求决定
更多免费资料下载请进：
好好学习社区
德信诚培训网
具体操作步骤 序号 操作步骤 图示 操作要点/注意事项 动作标准工 时
劳保服 劳保鞋 品 2. 劳保鞋：保护脚不被砸伤。
穿戴劳保用 1
1. 劳保服：保护身体部位不被划伤。 5min
3min
德信诚培训网
传动皮带过 送
调节电机与主 轴的间距
电 机 紧 固螺丝 台式钻床皮 10 带松紧调节
1. 如果台式钻床主轴传动皮带出现过松的 情况可通过旋松电机紧固螺丝，用撬杠或 其他工具调节电机与主轴的的间距来实 现传动皮带的张紧。 2. 皮带张紧后随即旋紧电机紧固螺丝。 5min
更多免费资料下载请进：
好好学习社区
德信诚培训网
钻头磨 削 磨削中 途检查 切削刃 1. 根据图纸技术要求选择对应的钻头。 2. 查看钻头切削刃是否磨损或切削刃是否 对称。 4 钻头磨削 3. 如钻头的切削刃不满足切削条件则需在 砂轮机上进行刃磨。 （刃磨注意事项参见 砂轮机安全操作规程） 4. 钻头刃磨后切削刃需满足钻削条件。 5min
2
物料列表
2. 铝塑板、 聚氨酯等高分子或合 金材料。
更多免费资料下载请进：
好好学习社区
德信诚培训网
参数列表 序号 1 2 3 4 5
3 参数列表
名称 钻钢料（45#）时的最大直径 主轴最大行程 主轴端部锥度 主轴转速 工作台面尺寸 底座台面尺寸 工作台升降行程 主轴端部到工作台面距离 主轴端部到底座台面距离 工作台在垂直平面内回转角度 工作台绕立柱回转角度 净重
更多免费资料下载请进：
好好学习社区
工作台角度调节刻度
