电源电路中贴片电容的应用选型
钽电容的选用
1、钽电容的优越特性，可能让你爱不离手
钽电容的工作温度范围宽、温度特性稳定，比容量大，具 有独特的自愈特性，能满足长期工作的稳定性。 2、 钽电容的固有致命弱点，让你恨铁不成钢 普通钽电容的关键成分是 Ta2O5 ，该介质受热后应力会不 稳定，可靠使用的电压低，抗浪涌电压和浪涌电流能力都 较差，且失效的模式是短路，容易引起高温、火灾等其它 伤害。
3、 可靠应用钽电容的关键 （1） 对于上述介绍的钽二氧化锰电容，进行电压降额，，钽二氧化锰电容 的工作电压随温度升高而降低，温度高于85℃时推荐使用电压为额定电压的 33%，失效风险可大大降低。
（2） 控制钽电容温度，减小纹波输入侧滤波，在接通电源瞬间，大冲击电 流易导致钽电容失效。
（4） 改用钽聚合物电容：上述介绍的是价格较低的钽二氧化锰电容，它具
有较多致命弱点，以致在某些场合被禁用。而钽聚合物电容除了保留钽二氧 化锰电容的诸多优点外，其失效风险大大降低。钽聚合物电容的推荐使用电 压，较钽二氧化锰电容其电压承受能力明显提升。
贴片电容的作用

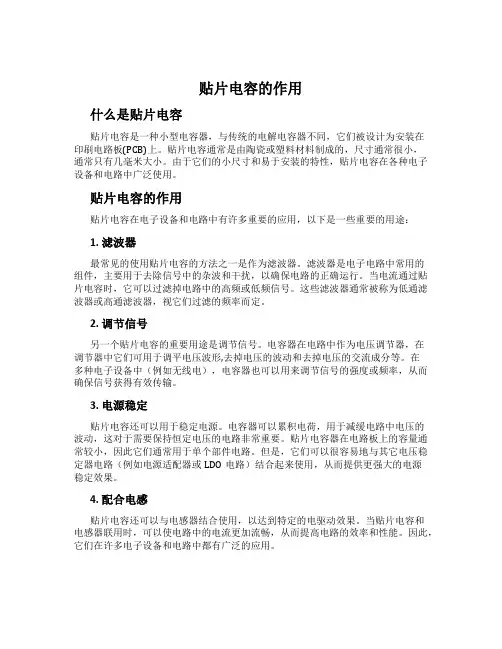

贴片电容的作用什么是贴片电容贴片电容是一种小型电容器，与传统的电解电容器不同，它们被设计为安装在印刷电路板(PCB)上。
贴片电容通常是由陶瓷或塑料材料制成的，尺寸通常很小，通常只有几毫米大小。
由于它们的小尺寸和易于安装的特性，贴片电容在各种电子设备和电路中广泛使用。
贴片电容的作用贴片电容在电子设备和电路中有许多重要的应用，以下是一些重要的用途：1. 滤波器最常见的使用贴片电容的方法之一是作为滤波器。
滤波器是电子电路中常用的组件，主要用于去除信号中的杂波和干扰，以确保电路的正确运行。
当电流通过贴片电容时，它可以过滤掉电路中的高频或低频信号。
这些滤波器通常被称为低通滤波器或高通滤波器，视它们过滤的频率而定。
2. 调节信号另一个贴片电容的重要用途是调节信号。
电容器在电路中作为电压调节器，在调节器中它们可用于调平电压波形,去掉电压的波动和去掉电压的交流成分等。
在多种电子设备中（例如无线电），电容器也可以用来调节信号的强度或频率，从而确保信号获得有效传输。
3. 电源稳定贴片电容还可以用于稳定电源。
电容器可以累积电荷，用于减缓电路中电压的波动，这对于需要保持恒定电压的电路非常重要。
贴片电容器在电路板上的容量通常较小，因此它们通常用于单个部件电路。
但是，它们可以很容易地与其它电压稳定器电路（例如电源适配器或LDO电路）结合起来使用，从而提供更强大的电源稳定效果。
4. 配合电感贴片电容还可以与电感器结合使用，以达到特定的电驱动效果。
当贴片电容和电感器联用时，可以使电路中的电流更加流畅，从而提高电路的效率和性能。
因此，它们在许多电子设备和电路中都有广泛的应用。
总结在电子领域中，贴片电容可以说是不可或缺的电路元件之一。
从滤波器到调节信号，从电源稳定到配合电感，它们都有着极其重要的功能。
虽然贴片电容通常被设计为安装在印刷电路板(PCB)上，并且用于适应一些特别小的电路，但是在现代电子设备中，贴片电容的功能和用途非常丰富。
同容值的电解电容与贴片电容-概述说明以及解释
同容值的电解电容与贴片电容-概述说明以及解释1.引言1.1 概述电解电容和贴片电容都是常见的电子元件之一，广泛应用于电子设备和电路中。
它们在电容值相同的情况下，具有不同的特点和应用场景。
本文将比较同容值的电解电容和贴片电容在性能、优缺点以及使用场景上的差异，并提出对于电容选择的建议。
在电子设备中，电解电容是一种重要的电子元件。
它通过电解液的反应来储存电荷，具有较大的电容值和较高的工作电压。
电解电容具有较高的容量和能量密度，适用于对储能要求较高的电路。
同时，电解电容还具有较低的成本和体积小的特点，使得它在大多数电路中得到广泛应用。
相对而言，贴片电容是一种较新的电子元件，近年来得到了快速发展和广泛应用。
它采用陶瓷材料作为介质，具有较小的体积和较高的精度。
贴片电容在电容值较小、频率较高的电路中有着广泛的应用，例如通信设备、移动设备等。
由于贴片电容可以通过改变陶瓷材料的组合来实现不同的电容值和稳定性，因此在设计灵活性上具有优势。
在本文的后续部分，我们将分别介绍同容值的电解电容和贴片电容的概念和原理，深入探讨它们的特点和应用。
接着，我们将对它们进行性能比较和优缺点分析，以便更好地了解它们之间的区别和选择。
最后，我们将总结同容值的电解电容和贴片电容的特点，并提出对于电容选择的建议。
同时，我们还将展望未来电容技术的发展趋势，以期推动电子元件的进一步发展和应用。
1.2文章结构1.3 目的本文的主要目的是比较并分析同容值的电解电容和贴片电容在电子设备中的应用和特点。
通过深入探讨它们的概念和原理，我们可以更好地了解它们的工作原理和特性。
同时，我们还将对它们的性能进行比较，并分析它们的优点和缺点。
最后，通过对它们在不同使用场景下的比较，我们可以提供一些建议来帮助读者选择适合其需求的电容产品。
通过本文的阅读，读者将能够对同容值的电解电容和贴片电容有一个全面的了解，包括它们的特点、使用场景以及未来的发展趋势。
这对于工程师和技术人员在设计和选择电子设备中的电容时将有很大的帮助。
贴片电容的作用
贴片电容的作用

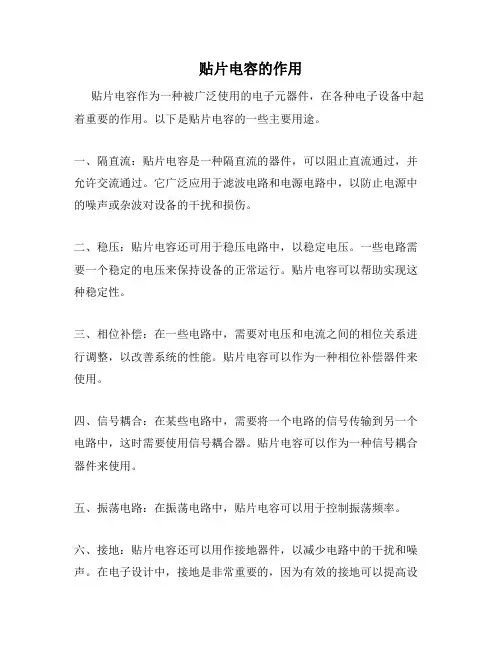

贴片电容作为一种被广泛使用的电子元器件，在各种电子设备中起着重要的作用。
以下是贴片电容的一些主要用途。
一、隔直流：贴片电容是一种隔直流的器件，可以阻止直流通过，并允许交流通过。
它广泛应用于滤波电路和电源电路中，以防止电源中的噪声或杂波对设备的干扰和损伤。
二、稳压：贴片电容还可用于稳压电路中，以稳定电压。
一些电路需要一个稳定的电压来保持设备的正常运行。
贴片电容可以帮助实现这种稳定性。
三、相位补偿：在一些电路中，需要对电压和电流之间的相位关系进行调整，以改善系统的性能。
贴片电容可以作为一种相位补偿器件来使用。
四、信号耦合：在某些电路中，需要将一个电路的信号传输到另一个电路中，这时需要使用信号耦合器。
贴片电容可以作为一种信号耦合器件来使用。
五、振荡电路：在振荡电路中，贴片电容可以用于控制振荡频率。
六、接地：贴片电容还可以用作接地器件，以减少电路中的干扰和噪声。
在电子设计中，接地是非常重要的，因为有效的接地可以提高设
备的性能和稳定性。
总之，贴片电容具有广泛的用途，可用于滤波、稳压、相位补偿、信号耦合、振荡电路和接地等方面。
在不同的电子设备中，贴片电容的应用方式也有所不同，因此熟悉不同类型的贴片电容的性能和特性，对于电子工程师来说是非常重要的。
常用贴片电容选型资料
贴片电容简述通常大家所说的贴片电容是指片式多层陶瓷电容(Multilayer Ceramic Capacitors)，简称MLCC，又叫做独石电容。
它是在若干片陶瓷薄膜坯上被覆以电极桨材料，叠合后一次烧结成一块不可分割的整体，外面再用树脂包封而成的。
具有小体积、大容量、Q值高、高可靠和耐高温等优点。
同时也具有容量误差较大、温度系数很高的缺点。
一般用在噪声旁路、滤波器、积分、振荡电路。
常规贴片电容按材料分为COG(NPO)、X7R、Y5V，常见引脚封装有0201、0402、0603、0805、1206、1210、1812、2010。
贴片电容基本结构多层陶瓷电容(MLCC)是由平行的陶瓷材料和电极材料层叠而成。
见下图：贴片电容封装尺寸封装(L) 长度公制(毫米)英制(英寸)(W) 宽度公制(毫米)英制(英寸)(t) 端点公制(毫米)英制(英寸)0201 0.60 ± 0.03(0.024 ± 0.001)0.30 ± 0.03(0.011 ± 0.001)0.15 ± 0.05(0.006 ± 0.002)0402 1.00 ± 0.10(0.040 ± 0.004)0.50 ± 0.10(0.020 ± 0.004)0.25 ± 0.15(0.010 ± 0.006)0603 1.60 ± 0.15(0.063 ± 0.006)0.81 ± 0.15(0.032 ± 0.006)0.35 ± 0.15(0.014 ± 0.006)0805 2.01 ± 0.20(0.079 ± 0.008)1.25 ± 0.20(0.049 ± 0.008)0.50 ± 0.25(0.020 ± 0.010)1206 3.20 ± 0.20 1.60 ± 0.20 0.50 ± 0.25多层陶瓷电容(MLCC)根据材料分为Class 1和Class 2两类。
贴片电容选型指南
贴片电容选型资料与使用说明MLCC（片状多层陶瓷电容）现在已经成为了电子电路最常用的元件之一。
MLCC表面看来，非常简单，可是，很多情况下，设计工程师或生产、工艺人员对MLCC的认识却有不足的地方。
以下谈谈MLCC 选择及应用上的一些问题和注意事项。
MLCC虽然是比较简单的，但是，也是失效率相对较高的一种器件。
失效率高，一方面是MLCC结构固有的可靠性问题，另外还有选型问题以及应用问题。
由于电容算是“简单”的器件，所以有的设计工程师由于不够重视，从而对MLCC的独有特性不了解。
在理想化的情况下，电容选型时，主要考虑容量及耐压两个参数就够了。
但是对于MLCC，仅仅考虑这两个参数是远远不够的。
使用MLCC，不能不了解MLCC的不同材质和这些材质对应的性能。
MLCC的材质有很多种，每种材质都有自身的独特性能特点。
不了解这些，所选用的电容就很有可能满足不了电路要求。
举例来说，MLCC常见的有C0G(也称NP0)材质，X7R材质，Y5V材质。
C0G的工作温度范围和温度系数最好，在-55°C至+125°C的工作温度范围内时温度系数为0 ±30ppm/°C。
X7R次之，在-55°C至+125°C的工作温度范围内时容量变化为±15%。
Y5V的工作温度仅为-30°C至+85°C，在这个工作温度范围内时其容量变化可达-22%至+82%。
当然，C0G、X7R、Y5V的成本也是依次减低的。
在选型时，如果对工作温度和温度系数要求很低，可以考虑用Y5V的，但是一般情况下要用X7R的，要求更高时必须选择COG的。
一般情况下，MLCC厂家都设计成使X7R、Y5V材质的电容在常温附近的容量最大，但是随着温度上升或下降，其容量都会下降。
仅仅了解上面知识的还不够。
由于C0G、X7R、Y5V的介质的介电常数是依次减少的，所以，同样的尺寸和耐压下，能够做出来的最大容量也是依次减少的。
贴片陶瓷电容知识(介质,DF,漏电,应用等)
AVX/松下/华亚/国巨/TDK ,TAIYO,村田(不是春田啊),AVX单片陶瓷电容器(通称贴片电容)是目前用量比较大的常用元件，就AVX公司生产的贴片电容来讲有NPO、X7R、Z5U、Y5V等不同的规格，不同的规格有不同的用途。
下面我们仅就常用的NPO、X7R、Z5U和Y5V来介绍一下它们的性能和应用以及采购中应注意的订货事项以引起大家的注意。
不同的公司对于上述不同性能的电容器可能有不同的命名方法，这里我们引用的是AVX公司的命名方法，其他公司的产品请参照该公司的产品手册。
NPO、X7R、Z5U和Y5V的主要区别是它们的填充介质不同。
在相同的体积下由于填充介质不同所组成的电容器的容量就不同，随之带来的电容器的介质损耗、容量稳定性等也就不同。
所以在使用电容器时应根据电容器在电路中作用不同来选用不同的电容器。
一NPO电容器NPO是一种最常用的具有温度补偿特性的单片陶瓷电容器。
它的填充介质是由铷、钐和一些其它稀有氧化物组成的。
NPO电容器是电容量和介质损耗最稳定的电容器之一。
在温度从-55℃到+125℃时容量变化为0±30ppm/℃，电容量随频率的变化小于±0.3ΔC。
NPO电容的漂移或滞后小于±0.05%，相对大于±2%的薄膜电容来说是可以忽略不计的。
其典型的容量相对使用寿命的变化小于±0.1%。
NPO电容器随封装形式不同其电容量和介质损耗随频率变化的特性也不同，大封装尺寸的要比小封装尺寸的频率特性好。
下表给出了NPO电容器可选取的容量范围。
容量精度在5％左右，但选用这种材质只能做容量较小的，常规100PF以下，100PF-1000PF也能生产但价格较高介质损耗最大0。
15%封装DC=50V DC=100V0805 0.5---1000pF 0.5---820pF1206 0.5---1200pF 0.5---1800pF1210 560---5600pF 560---2700pF2225 1000pF---0.033μF 1000pF---0.018μFNPO电容器适合用于振荡器、谐振器的槽路电容，以及高频电路中的耦合电容。
4.7pF贴片电容0603CG4R7C500NT选型表
【南京南山—领先的片式无源器件整合供应商】
贴片电感样品申请单
南山联系资料
总机：
技术支持：
客户基本资料
公司名称 联系方式 收货地址 生产产品
联络人
电话：
姓名： 电话：
样品明细资料
元器件名称 型号及封装
客服：
传真：
电邮：
传真：
网址： □生产型企业
□贸易商
职务： 手机：
□技术 电邮：
1.6±0.1mm 0.8±0.1mm 0.8±0.1mm 0.30±0.10mm 1608 0603
声明：
1、本规格书是由风华高科授权代理商－南京南山半导体有限公司自风华高科官方网站下载整理，若有变更，恕不另行通知； 2、本规格书仅列明了产品基本规格、参数，更详细的电性能参数、使用说明等，请在订购产品之前与南京南山半导体有限公司确认。
【南京南山—领先的片式无源器件整合供应商】
0603CG4R7C500NT 贴片电容器选型表
0603CG4R7C500NT 是风华高科 0603 封装 4.7pF 贴片电容型号之一，是 C0G 贴片电容属于 I 类高频电容器，其电容量非常 稳定，几乎不随温度、电压和时间的变化而变化。尤其适用于高频电子线路。
第1页共3页
【南京南山—领先的片式无源器件整合供应商】
Байду номын сангаас
|通用型贴片电容特性曲线
※ C0G 贴片电容温度系数图
※ X7R 贴片电容温度系数图
※ Y5V 贴片电容温度系数图
※ Z5U 贴片电容温度系数图
※ 贴片电容偏压特性图
※ 贴片电容器老化特性图
※ 贴片电容交流特性图 第2页共3页
各种贴片电容容值规格全参数表
各种贴片电容容值表X7R贴片电容简述X7R贴片电容属于EIA规定的Class 2类材料的电容。
它的容量相对稳定。
X7R贴片电容特性具有较高的电容量稳定性，在-55℃～125℃工作温度范围内，温度特性为±15%。
层叠独石结构，具有高可靠性。
优良的焊接性和和耐焊性，适用于回流炉和波峰焊。
应用于隔直、耦合、旁路、鉴频等电路中。
X7R贴片电容容量范围厚度与符号对应表0201～1206 X7R贴片电容选型表1210～2225 X7R贴片电容选型表NPO COG 贴片电容容量规格表默认分类 2009-07-15 16:28 阅读354 评论1字号：大大中中小小NPO(COG)贴片电容属于Class 1温度补偿型电容。
它的容量稳定，几乎不随温度、电压、时间的变化而变化。
尤其适用于高频电子电路。
具有最高的电容量稳定性，在-55℃～125℃工作温度范围内,温度特性为：0±30ppm/℃(COG）、0±60ppm/℃(COH）。
层叠独石结构，具有高可靠性。
优良的焊接性和和耐焊性，适用于回流炉和波峰焊。
应用于各种高频电路,如:振荡、计时电路等。
我们把用来制造片式多层瓷介电容（MLCC）的陶瓷叫电容器瓷。
这里所说的瓷介就是用电容器瓷制成的陶瓷介质。
大家知道，陶瓷是一类质硬、性脆的无机烧结体。
就其显微结构而论，大都具有多晶多相结构。
其性能往往决定于其成份和结构。
当配方确定之后，能否达到预期的效果，关键取决于制造陶瓷粉料的工艺。
按其用途可以分为三类：①高频热补偿电容器瓷（UJ、SL）；②高频热稳定电容器瓷（NPO）；③低频高介电容器瓷（X7R、Y5V、Z5U）。
按温度系数分可以分为两类：①负温度系数电容器瓷（即高频热补偿电容器瓷）；②正温度系数电容器瓷（即平时我们常说的COG、X7R、Y5V瓷料）。
按工作频率可以分为三类：低频、高频、微波介质。
高频热补偿、热稳定电容器瓷是专供Ⅰ类瓷介电容器作介质用，其瓷料主要成分是MgTiO3、CaTiO3、SrTiO3和TiO2再加入适量的稀土类氧化物等配制而成。
贴片电容设计方法
贴片电容设计方法贴片电容是电子电路中常见的一种元件，用于存储和释放电能。
在设计贴片电容时，需要考虑许多因素，如尺寸、电容值、工作频率等。
以下是关于贴片电容设计方法的50条详细描述：1. 尺寸选择：要根据电路板的尺寸和电路设计的要求选择合适尺寸的贴片电容。
一般来说，尺寸可以从几毫米到几厘米不等。
2. 工作电压：根据电路的工作电压要求，选择贴片电容的额定工作电压，保证电容元件在工作时不会因电压过高而失效。
3. 电容值选择：根据电路的需求，选择合适的电容值。
可以通过相关公式计算得到，也可以根据经验进行选择。
4. 频率响应：考虑电路的工作频率范围，选择合适的贴片电容以保证其在整个频率范围内都能正常工作。
5. 负载能力：考虑电路中贴片电容的负载能力，尤其是在高频应用中，需要选择具有较高负载能力的贴片电容。
6. 温度特性：考虑贴片电容在不同温度下的特性表现，选择具有良好温度特性的元件以保证电路的稳定性。
7. 介质选择：根据电路环境和要求选择合适的介质材料，如陶瓷、聚合物等。
8. 焊接方式：考虑贴片电容的焊接方式，选择适合的焊接工艺，如表面贴装焊接（SMT）或插入式焊接。
9. 焊接温度曲线：确保在焊接过程中遵循贴片电容的温度曲线，控制好焊接温度和时间，避免因焊接过程导致元件损坏。
10. 电容降压：在大电压条件下，考虑电容的降压率，选择具有较低降压率的贴片电容。
11. 电磁干扰：在设计中考虑贴片电容的抑制电磁干扰的能力，以保证电路的稳定性和可靠性。
12. 电流承受能力：考虑电容的电流承受能力，选择能够满足电路需求的贴片电容。
13. 选择器件：根据上述要求，筛选出符合设计要求的贴片电容，可以参考厂家提供的参数和性能表。
14. 地线布线：布局设计时要注意贴片电容与地线之间的布线，尽量减小布线长度，提高抗干扰能力。
15. 避免共模干扰：在布线过程中，尽量将贴片电容与信号线相邻，并保持一定距离，避免共模干扰。
16. 避免温度过高：在布局设计时，避免将贴片电容安排在高温元件附近，以免影响其性能和寿命。
电路中电容器的作用及选择技巧
电路中电容器的作用及选择技巧在我们日常生活和各种电子设备中，电路是无处不在的。
而在电路中，有一个看似不太起眼但却十分重要的元件——电容器。
电容器就像是电路中的“小水库”，有着储存电荷和释放电荷的能力，发挥着多种多样的作用。
同时，为了让电路能够稳定、高效地运行，正确选择电容器也是至关重要的，这需要我们掌握一些实用的技巧。
一、电容器的作用1、滤波作用在电源电路中，由于交流电源的输入往往存在着各种干扰和波动，电容器能够起到滤波的作用。
它就像一个“筛子”，可以把电源中的交流成分滤除掉，让输出的直流电压更加平滑稳定。
例如，在电脑的电源中，就有大量的电容器用于滤波，以保证各个硬件能够得到稳定的供电，从而正常工作。
2、耦合作用在放大器等电路中，电容器可以实现信号的耦合。
简单来说，就是让交流信号能够顺利通过，同时阻止直流信号。
这样可以保证前后级电路之间的交流信号传递，而不会相互影响直流工作点。
比如说，在音频放大器中，电容器将前级放大的音频信号传递到后级进行进一步放大，同时又防止前级的直流偏置影响到后级电路。
当电路需要瞬间的大电流或者突发的能量供应时，电容器可以充当“能量仓库”。
它能够在电路中储存能量，并在需要的时候迅速释放出来。
比如闪光灯电路中，电容器先充电储存能量，然后在按下快门时快速放电，产生强烈的闪光。
4、定时作用电容器与电阻器配合，可以构成定时电路。
通过电容器的充放电过程来控制时间的长短。
常见的如电子定时器、延时开关等，都是利用了电容器的这一特性。
5、调谐作用在无线电通信等领域，电容器常用于调谐电路。
通过改变电容器的容量，可以调整电路的谐振频率，从而实现对特定频率信号的选择和接收。
二、电容器的选择技巧1、电容值的选择电容值是选择电容器时首先要考虑的参数。
不同的应用场景需要不同的电容值。
一般来说，滤波电路中需要较大的电容值，通常在几百微法甚至数千微法；而在耦合电路中，电容值一般较小，通常在几微法到几十微法之间。
