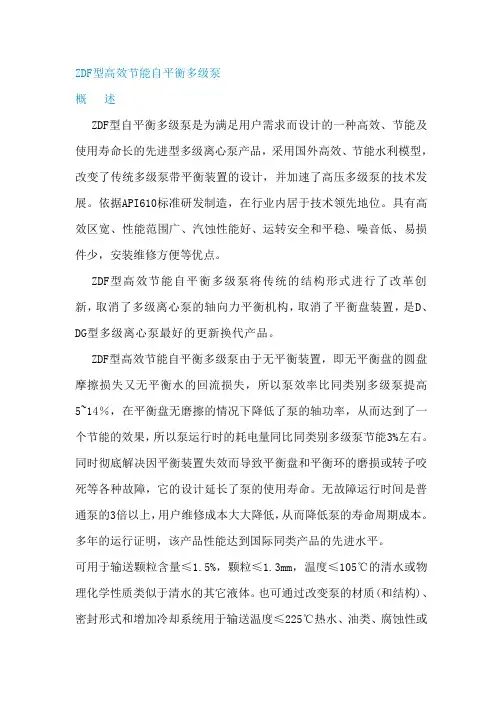

ZDF型高效节能自平衡多级泵概述ZDF型自平衡多级泵是为满足用户需求而设计的一种高效、节能及使用寿命长的先进型多级离心泵产品，采用国外高效、节能水利模型，改变了传统多级泵带平衡装置的设计，并加速了高压多级泵的技术发展。
依据API610标准研发制造，在行业内居于技术领先地位。
具有高效区宽、性能范围广、汽蚀性能好、运转安全和平稳、噪音低、易损件少，安装维修方便等优点。
ZDF型高效节能自平衡多级泵将传统的结构形式进行了改革创新，取消了多级离心泵的轴向力平衡机构，取消了平衡盘装置，是D、DG型多级离心泵最好的更新换代产品。
ZDF型高效节能自平衡多级泵由于无平衡装置，即无平衡盘的圆盘摩擦损失又无平衡水的回流损失，所以泵效率比同类别多级泵提高5~14％，在平衡盘无磨擦的情况下降低了泵的轴功率，从而达到了一个节能的效果，所以泵运行时的耗电量同比同类别多级泵节能3%左右。
同时彻底解决因平衡装置失效而导致平衡盘和平衡环的磨损或转子咬死等各种故障，它的设计延长了泵的使用寿命。
无故障运行时间是普通泵的3倍以上，用户维修成本大大降低，从而降低泵的寿命周期成本。
多年的运行证明，该产品性能达到国际同类产品的先进水平。
可用于输送颗粒含量≤1.5%，颗粒≤1.3mm，温度≤105℃的清水或物理化学性质类似于清水的其它液体。
也可通过改变泵的材质(和结构)、密封形式和增加冷却系统用于输送温度≤225℃热水、油类、腐蚀性或含磨料的介质等。
材质有HT200、QT600、ZG、304、304L、316L、317L、904L、CD4等各种材质可供用户选。
性能特点1）高效节能：采用先进的水力模型，自主研发高效节能产品；由于泵转子没有了平衡盘的磨损及轴向脉动，叶轮与导叶的对中性总是处于最佳状态，不会像普通多级泵结构随平衡盘的磨损、转子部件前移而出现效率明显下降；且没有了平衡水的泄露，减少了容积损失，在整体上提高了泵的运行效率，降低了轴功率，比普通多级泵效率平均高2%-3%；2）新结构：具有对称布置的叶轮转子部件，各级对称叶轮所产生的轴向力相互抵消，无需采用平衡盘结构就能实现泵腔内巨大轴向推力的自动平衡，突破了多级泵的传统结构；3）新技术：独有的节流、减压装置，奇数级平衡装置，还能起到辅助支承作用；4）高可靠性：叶轮的对称布置，使运行中产生的轴向推力基本得到自相平衡，从而不需要小间隙、高压降、易冲刷、易磨损、易出故障的平衡盘装置，使轴向力载荷对泵的磨损和对系统干扰的不利影响降到最小。
自平衡多级泵
自平衡多级泵

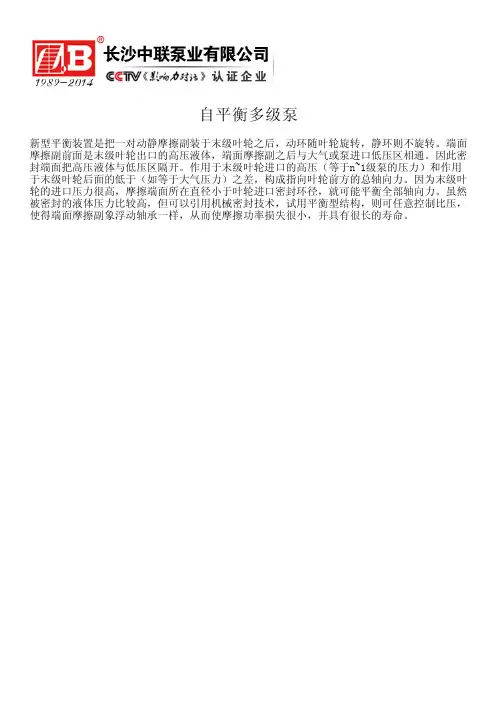

新型平衡装置是把一对动静摩擦副装于末级叶轮之后，动环随叶轮旋转，静环则不旋转。
端面摩擦副前面是末级叶轮出口的高压液体，端面摩擦副之后与大气或泵进口低压区相通。
因此密封端面把高压液体与低压区隔开。
作用于末级叶轮进口的高压（等于n~1级泵的压力）和作用于末级叶轮后面的低于（如等于大气压力）之差，构成指向叶轮前方的总轴向力。
因为末级叶轮的进口压力很高，摩擦端面所在直径小于叶轮进口密封环径，就可能平衡全部轴向力。
虽然被密封的液体压力比较高，但可以引用机械密封技术，试用平衡型结构，则可任意控制比压，使得端面摩擦副象浮动轴承一样，从而使摩擦功率损失很小，并具有很长的寿命。
多级离心泵平衡盘作用
多级离心泵平衡盘作用嘿，朋友！想象一下这样一个场景，在一个巨大的工厂车间里，机器轰鸣，工人们忙忙碌碌。
而在这一片繁忙之中，多级离心泵就像一位不知疲倦的大力士，默默地承担着输送液体的重任。
那你知道在这多级离心泵中，有一个很重要的部件叫平衡盘吗？它的作用可不容小觑！先来说说多级离心泵工作时面临的挑战吧。
它就像一个在长跑中不断加速的运动员，随着级数的增加，内部的压力差也会越来越大。
如果没有平衡盘这个“小助手”，那可就乱套啦！平衡盘就像是一位神奇的平衡大师。
当泵在运转时，它能巧妙地平衡掉轴向力。
你可能会问，轴向力是啥？简单来说，就是泵在工作时，由于叶轮前后压力不同而产生的一种让泵“跑偏”的力。
这股力要是不被平衡掉，那泵就像个醉汉一样，摇摇晃晃，不仅工作效率低下，还可能很快就出现故障。
咱们来想象一下，如果没有平衡盘，多级离心泵就像一辆失去平衡的自行车，你骑着它能稳当吗？肯定不行！而有了平衡盘，就相当于给自行车安装了一个稳定器，让你可以轻松地在路上飞驰。
平衡盘是怎么做到平衡轴向力的呢？它就像是一个聪明的调解官。
当轴向力出现不平衡时，平衡盘会通过自身的移动来调整两侧的压力差，从而达到新的平衡状态。
这就好比两个人在拔河，平衡盘就是那个公正的裁判，根据双方的力量随时调整，让比赛保持公平和稳定。
在实际的运行中，工人们对平衡盘也是充满了依赖和信任。
每次对泵进行维护和检查时，都会特别留意平衡盘的状态。
要是发现它有一点“不舒服”，那可不得了，得赶紧给它“治病”。
你看，平衡盘虽然个头不大，但在多级离心泵的世界里，它可是个举足轻重的角色。
它默默工作，保障着泵的稳定运行，让工厂的生产能够顺利进行。
所以说，多级离心泵的平衡盘作用巨大，是维持其高效稳定工作不可或缺的一部分！。
水泵值班员职业技能鉴定题库(初级工)第015套
选择题【1】绝对温标0K是摄氏温标的（ C ）℃。
A．100B．-100C．-273.15D．0【2】给水泵中间抽头的水作（ B ）的减温水用。
A．锅炉过热器B．锅炉再热器C．凝汽器D．高压旁路【3】流体在球形阀内的流动形式是（ B ）。
A．由阀芯的上部导向下部B．由阀芯的下部导向上部C．与阀芯作垂直流动D．减少沿程阻力损失【4】三相异步电动机的转子，根据构造上的不同可分为（ B ）式和鼠笼式两种。
A．永磁B．绕线C．电磁D．线圈【5】在梯子上工作时，梯子与地面的倾斜角度应为（ D ）。
A．15°B．30°C．45°D．60°【6】给水泵（ D ）不严密时，严禁启动给水泵。
A．进口门B．出口门C．再循环门D．出口止回门【7】在选择使用压力表时，为使压力表能安全可靠地工作，压力表的量程应选得比被测压力值高（ B ）。
A．1/4B．1/3C．1/2D．1/5【8】温度在（ A ）℃以下的低压汽水管，其阀门外壳通常用铸铁制成。
A．120B．200C．250D．300【9】泡沫灭火器扑救（ A ）火灾的效果最好。
A．油类B．化学药品C．可燃气体D．电器设备【10】0.5级精度的温度表，其量程为50~800℃，误差允许为（ A ）℃。
A．±3.75B．±4C．±4_25D．±5【11】标准状态是（ B ）。
A．工质温度是绝对零度，压力是1物理大气压B．工质温度是摄氏零度，压力是1物理大气压C．工质温度是摄氏零度，压力是1工程大气压D．工质温度是绝对零度，压力是1标准大气压【12】水泵轴承加油应使用（ B ）。
A．油桶B．长嘴油壶C．盆、桶均可以D．杯子【13】产生压力在（ D ）以上的泵称为高压泵。
A．3.0MPaB．4.0MPaC．5.0MPaD．6.0MPa【14】火力发电厂的蒸汽参数一般是指蒸汽的（ D ）。
A．压力、比体积B．温度、比体积C．焓、熵D．压力、温度【15】热工测量是对热工过程中的（ B ）进行测量。
自平衡多级泵的工作原理及操作事项
长沙奥凯泵业制造有限公司自平衡多级泵的工作原理及操作事项30年坚持，铸就高品质Administrator2016/6/4自平衡多级泵的工作原理及操作事项ZD自平衡多级泵的工作原理随着主轴一起旋转的平衡鼓、节流环和装在出水段（此时平衡套已镶嵌在出水段上了）与函体之间平衡腔里的压力调节环之间建立了压力调节室。
平衡鼓在运行过程中抵抗转子产生不平衡轴向力，使之往平衡室一端微动，同时节流环也相应打开，平衡鼓与压力调整环轴向间隙变小，当压力调整环的压力腔压力大于平衡鼓与叶轮之间的压力时，平衡鼓会往叶轮方向游动，同时节流环维持了最佳的轴向平衡力，整个平衡系统中的轴向力实现了完全平衡。
操作事项起动1)泵起动前应转动泵转子，检查转子是否灵活；2)检查电机转向是否与泵转向一致；3)打开泵吸入阀，关闭泵出口管路闸阀及压力表旋塞，使泵内充满液体，或用真空系统排除吸入管和泵内空气；4)检查泵和电机联接螺栓的松紧程度和泵周围的安全情况，使泵处于准备起动状态；5)起动电机，待泵运转正常后，打开压力表旋塞，慢慢开启泵出口闸阀，直到压力表指针指到所需压力为止（按出口压力表读数控制泵给定的扬程）。
运行1)该系列泵靠泵内平衡机构平衡轴向力，平衡装置内有平衡液体流出，平衡液体由平衡水管接至吸入段，或在平衡室外设计一短管，平衡液体经短管流向泵外。
为保证泵正常运行，平衡水管绝对不允许堵塞；2)在开车和运行过程中，必须注意观察仪表读数，轴承发热、填料漏水和发热及泵的振动和声音等是否正常，如发现异常情况，应及时处理；3)轴承温升变化反映了泵的装配质量，轴承温升不得高于环境温度35℃，轴承的最高温度不得高于75℃；4)泵转子在运行中存在一定的轴向游动，轴向窜动应在允许范围内，应保证电机和水泵两联轴器端面间的间隙值；5)泵在运行期间应定期检查叶轮、密封环、导叶套、轴套、平衡盘等零件的磨损情况，磨损过大时应及时更换。
停车1)停车前应先关闭压力表旋塞，慢慢关闭出口闸阀，待出口阀关闭完毕后再停电机，泵停稳后再关闭泵的吸入阀；2)泵内水放出，如长期停用，应将泵拆卸清洗上油，包装保管。

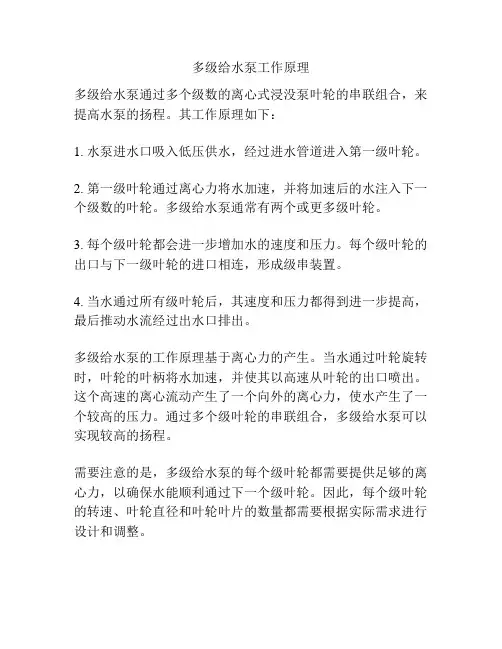

多级给水泵工作原理
