电镀工艺
电镀工艺流程简介
电镀工艺流程简介一、流程步骤：电镀工艺分为三个阶段，即电镀前处理、电镀过程、电镀后处理。
1、电镀前处理：镀件在进行电镀之前，要根据镀件的材质、表面状况和表面处理的要求进行预处理，如除去待镀工件油污、氧化皮等；对有表面粗糙度或光亮度要求的待镀工件，要进行机械抛光、电化学抛光、喷砂处理等，以改善镀件表面状况，使镀层质量达到要求。
当镀件表面有油污、锈蚀、氧化皮时，就会使镀层不致密、多孔，镀件受热时会出现小气泡、鼓泡；当镀件表面附着极薄的甚至肉眼看不见的油膜或氧化膜时，虽然也可以得到外观正常、结晶致密的镀层，但镀层与基体结合的并不牢固，在遇到外力的冲击、冷热变化时，镀层就会开裂、脱落。
只有在镀液和镀件表面有良好的结合，发生分子间力和金属间力的结合时，镀层与基体的结合才是牢固的，因此在电镀前一定要将镀件清洗干净。
2.、电镀过程：其主要工作有工件电镀表面积的计算、挂具的选择或设计、阴阳极的调整（距离、面积）、非镀表面的绝缘、电镀电流密度的选择、镀液的配制，然后进入电镀。
流程如下∶毛坯→磨光→抛光→化学除油→水洗→酸洗→水洗两道→淡碱浸渍甩干→上挂具→电解除油→酸洗水洗两道→电镀第一层（铜）→浸洗回收两道→漂洗两道→电镀第二过层（镍）→浸洗回收两道→漂洗两道→电镀第三层（铬）→浸洗回收两道→漂洗两道→热水洗→下挂具→干燥→抛光。
具体到某一种镀种、镀件，根据其要求，其工艺有所增减。
3、电镀后处理：电镀后处理直接影响镀层质量的好坏，是电镀中非常重要的一个环节，其作用是清除表面残液、提高耐蚀性、提高镀层亮度、消除镀层应力、提高镀层结合力、改善镀层理化性能，它包括清洗、出光、除氢、钝化、干燥、防变色等。
二、电镀原材料电镀液的成分：电镀液主要包括主盐、导电盐、缓冲剂、络合剂、添加剂等，各自的作用如下：1、主盐：能提供镀液金属离子的盐，能在阴极上沉积，其沉积是所要求的金属盐。
主盐浓度要控制在工艺要求的范围内，并与其他成分维持恰当的浓度比例。
电镀工艺

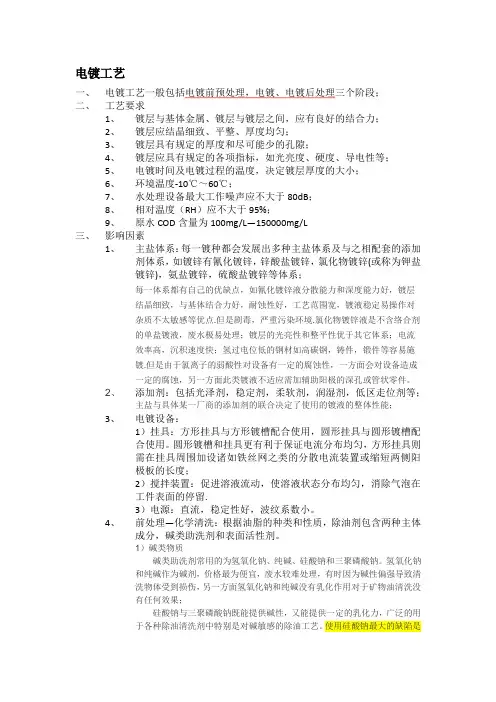

电镀工艺一、电镀工艺一般包括电镀前预处理，电镀、电镀后处理三个阶段；二、工艺要求1、镀层与基体金属、镀层与镀层之间，应有良好的结合力；2、镀层应结晶细致、平整、厚度均匀；3、镀层具有规定的厚度和尽可能少的孔隙；4、镀层应具有规定的各项指标，如光亮度、硬度、导电性等；5、电镀时间及电镀过程的温度，决定镀层厚度的大小；6、环境温度-10℃～60℃；7、水处理设备最大工作噪声应不大于80dB；8、相对温度（RH）应不大于95%；9、原水COD含量为100mg/L—150000mg/L三、影响因素1、主盐体系：每一镀种都会发展出多种主盐体系及与之相配套的添加剂体系，如镀锌有氰化镀锌，锌酸盐镀锌，氯化物镀锌(或称为钾盐镀锌)，氨盐镀锌，硫酸盐镀锌等体系；每一体系都有自己的优缺点，如氰化镀锌液分散能力和深度能力好，镀层结晶细致，与基体结合力好，耐蚀性好，工艺范围宽，镀液稳定易操作对杂质不太敏感等优点.但是剧毒，严重污染环境.氯化物镀锌液是不含络合剂的单盐镀液，废水极易处理；镀层的光亮性和整平性优于其它体系；电流效率高，沉积速度快；氢过电位低的钢材如高碳钢，铸件，锻件等容易施镀.但是由于氯离子的弱酸性对设备有一定的腐蚀性，一方面会对设备造成一定的腐蚀，另一方面此类镀液不适应需加辅助阳极的深孔或管状零件。
2、添加剂：包括光泽剂，稳定剂，柔软剂，润湿剂，低区走位剂等；主盐与具体某一厂商的添加剂的联合决定了使用的镀液的整体性能；3、电镀设备：1）挂具：方形挂具与方形镀槽配合使用，圆形挂具与圆形镀槽配合使用。
圆形镀槽和挂具更有利于保证电流分布均匀，方形挂具则需在挂具周围加设诸如铁丝网之类的分散电流装置或缩短两侧阳极板的长度；2）搅拌装置：促进溶液流动，使溶液状态分布均匀，消除气泡在工件表面的停留.3）电源：直流，稳定性好，波纹系数小。
4、前处理—化学清洗：根据油脂的种类和性质，除油剂包含两种主体成分，碱类助洗剂和表面活性剂。
电镀的工艺(3篇)
第1篇一、电镀工艺的基本原理电镀工艺的基本原理是利用电解质溶液中的金属离子在电极表面还原成金属，从而在工件表面形成一层金属薄膜。
电镀过程中，工件作为阳极，金属离子作为阴极，电解质溶液作为介质。
1. 电解质溶液：电解质溶液是电镀工艺的核心，它含有待镀金属的离子。
根据镀层材料的不同，电解质溶液的种类也有所区别。
2. 阳极：阳极是电镀过程中提供金属离子的电极，通常使用与镀层材料相同的金属或导电材料。
3. 阴极：阴极是电镀过程中沉积金属薄膜的电极，通常使用工件。
4. 外加电源：外加电源提供电镀过程中的电流，促使电解质溶液中的金属离子还原成金属。
二、电镀工艺流程1. 工件预处理：工件预处理是电镀工艺的第一步，主要包括表面清洗、去油、去锈、去氧化膜等，以确保工件表面干净、平整。
2. 电镀液配制：根据镀层材料的要求，配制相应的电解质溶液。
3. 电镀：将工件放入电解质溶液中，接通电源，使工件成为阴极，阳极接通电源。
在电解过程中，金属离子在工件表面还原成金属，形成镀层。
4. 镀层后处理：镀层后处理包括清洗、干燥、抛光等，以提高镀层的质量和外观。
5. 检验：对镀层进行质量检验，确保镀层厚度、均匀性、结合力等符合要求。
三、电镀工艺分类1. 按镀层材料分类：包括镀锌、镀镍、镀铜、镀银、镀金等。
2. 按镀层用途分类：包括装饰性电镀、功能性电镀、耐磨性电镀、耐腐蚀性电镀等。
3. 按电镀工艺分类：包括酸性电镀、碱性电镀、中性电镀、盐浴电镀等。
四、电镀工艺应用1. 金属制品：电镀工艺广泛应用于金属制品的表面处理，如汽车零部件、自行车、手表、首饰等。
2. 电子产品：电镀工艺在电子产品中的应用非常广泛，如手机、电脑、家电等。
3. 医疗器械：电镀工艺可以提高医疗器械的耐腐蚀性和耐磨性，如手术刀、牙科器械等。
4. 建筑材料：电镀工艺在建筑材料中的应用包括镀锌钢管、镀锌铁丝等。
5. 航空航天：电镀工艺在航空航天领域的应用包括飞机、火箭等零部件的表面处理。
电镀工艺详述
第一章电镀概论1 电镀定义电镀为电解镀金属法的简称。
电镀是将镀件（制品），浸于含有欲镀上金属离子的药水中并接通阴极，药水的另一端放置适当阳极（可溶性或不可溶性），通以直流电后，镀件的表面即析出一层金属薄膜的方法。
2 电镀基本五要素1)阴极：被镀物，指各种接插件端子。
2)阳极：若是可溶性阳极，则为欲镀金属。
若是不可溶性阳极，大部分为贵金属（白金，氧化铱）。
3)电镀药水：含有欲镀金属离子的电镀药水。
4)电镀槽：可承受、储存电镀药水的槽体，一般考虑强度，耐蚀，耐温等因素。
5)整流器：提供直流电源的设备。
3 电镀目的1)镀铜：打底用，增进电镀层附着能力，及抗蚀能力。
2)镀镍：打底用，增进抗蚀能力。
3)镀金：改善导电接触阻抗，增进信号传输。
4)镀钯镍：改善导电接触阻抗，增进信号传输，耐磨性比金佳。
5)镀锡：增进焊接能力，提升基材抗氧化能力。
4 电镀流程（一般铜合金底材如下，未含水洗工程）1)除油：通常同时使用碱性溶液除油或者电解除油。
2)活化：使用稀硫酸或相关的混合酸。
3)镀镍：使用硫酸镍系及氨基磺酸镍系。
4)镀钯镍：目前皆为氨系。
5)镀金：有金钴，金镍，金铁，一般使用金钴系最多。
6)镀锡：硫酸亚锡体系、甲基磺酸体系。
7)干燥：使用热风循环烘干。
8)封孔处理：采用溶液浸泡，提升抗氧化能力，有使用水溶型及溶剂型两种。
5 电镀药水组成1)纯水：总不纯物至少要低于5ppm。
2)金属盐：提供欲镀金属离子。
3)阳极解离助剂：增进及平衡阳极解离速率。
4)导电盐：增进药水导电度。
5)添加剂：有缓冲剂、光泽剂、平滑剂、柔软剂、湿润剂、抑制剂等等。
一般起到均匀镀层，提升亮度、结合力的效果。
6 电镀条件1)电流密度：单位电镀面积下所承受的电流，通常电流密度越高膜厚越厚，但是过高时镀层会烧焦粗燥。
2)电镀位置：镀件在药水中位置，与阳极相对位置，会影响膜厚分布。
3)搅拌状况：搅拌效果越好，电镀效率越高，有空气，水流，阴极摆动等搅拌方式。
电镀工艺流程
电镀工艺流程一、引言电镀是一种广泛应用的表面处理工艺，主要用于增加金属的耐腐蚀性、提高美观性、改变导电性、增强耐磨性等功能。
电镀工艺流程涉及多个步骤，每一个步骤都需要严格控制以确保最终产品的质量和性能。
二、电镀工艺流程1. 前处理前处理是电镀工艺流程的第一步，主要包括表面清洁、除油、除锈、除氧化皮等步骤。
这一步的目的是为了让基材表面干净、平滑，以便后续的电镀操作。
2. 镀前处理镀前处理主要包括浸蚀、活化和预镀等步骤。
这一步的目的是为了进一步提高基材表面的活性，为电镀做好准备。
3. 电镀电镀是工艺流程的核心步骤，主要通过电解的方式在基材表面沉积一层金属。
电镀溶液、电流密度、电镀时间等因素都会影响电镀层的质量和性能。
4. 后处理后处理主要包括清洗、钝化、烘干等步骤。
这一步的目的是为了去除电镀后残留在表面的杂质，提高电镀层的耐腐蚀性和美观性。
5. 检验检验是电镀工艺流程的最后一步，主要通过外观检查、厚度测量、耐腐蚀性测试等手段来检验电镀层的质量和性能。
三、电镀工艺流程的注意事项1.电镀过程中需要严格控制电镀溶液的组成和浓度，以确保电镀层的质量和性能。
2.电镀过程中需要控制电流密度和电镀时间，以避免电镀层出现缺陷。
3.在进行电镀操作前，需要对基材进行充分的前处理和镀前处理，以确保基材表面的活性和清洁度。
4.电镀后需要进行后处理，以去除表面的杂质和提高电镀层的耐腐蚀性。
5.在整个电镀工艺流程中，需要注意安全操作，避免发生意外事故。
四、结论电镀工艺流程是一个复杂而精细的过程，需要严格控制各个步骤的参数和操作，以确保最终产品的质量和性能。
通过合理的前处理、镀前处理、电镀、后处理和检验，可以得到高质量的电镀层，提高产品的使用寿命和美观性。
在实际应用中，还需要根据具体的产品要求和电镀材料，灵活调整和优化电镀工艺流程。
电镀的工艺流程
电镀的工艺流程
电镀是一种将金属离子沉积到基材表面的工艺，可以改善基材的外观、性能和耐腐蚀性。
电镀工艺流程主要包括前处理、电解液制备、电解
沉积、后处理和质量检测等环节。
1. 前处理
前处理是指对基材进行表面清洗和处理，以去除污垢、氧化物和其他
不良物质，为后续的电解液制备和沉积工作做好准备。
前处理包括机
械清洗、碱洗、酸洗等步骤。
2. 电解液制备
电解液是将金属离子输送到基材表面的介质，其成分和配比直接影响
到沉积层的厚度、均匀性和质量。
一般来说，电解液由金属盐溶于水
或有机溶剂中，并加入一定的添加剂以调节PH值、温度和导电性等
参数。
3. 电解沉积
在经过前处理和电解液制备后，基材被放置在一个适当的容器中，并
与正极相连。
随着电流通过，金属离子从电解液中沉积到基材表面，形成金属镀层。
电解沉积的过程需要控制电流密度、时间和温度等参数，以确保沉积层的均匀性和质量。
4. 后处理
后处理是指对电镀件进行清洗、干燥和加工等步骤，以去除残留的电解液和其他污垢，并对沉积层进行必要的加工和修整。
后处理包括水洗、烘干、抛光、喷漆等步骤。
5. 质量检测
质量检测是电镀工艺流程中非常重要的一环，其目的是检验沉积层的厚度、均匀性、附着力、硬度和耐腐蚀性等参数是否符合要求。
常用的质量检测方法包括厚度计测量、显微镜观察、耐腐蚀试验等。
综上所述，电镀工艺流程是一个复杂而精细的过程，需要严格控制每个环节并进行有效管理。
只有这样才能保证电镀件的质量和稳定性，并满足不同客户对于外观和性能要求。
最常用的电镀工艺
最常用的电镀工艺
1. 镀铬：将铬镀层覆盖在表面，提高表面的硬度和抗腐蚀性能，同时增加光泽。
2. 镀锌：将锌镀层覆盖在金属表面，形成保护层，防止金属腐蚀。
3. 镀镍：将镍镀层覆盖在表面，提高金属的耐腐蚀性能和装饰效果。
4. 电镀锡：在金属表面镀一层锡，提高金属的耐腐蚀性能和焊接性能。
5. 镀金：将金属表面镀一层金，提高金属的装饰性能。
6. 镀铜：将铜镀层覆盖在金属表面，提高金属的导电性能和耐腐蚀性能。
7. 镀银：将银镀层覆盖在金属表面，提高金属的导电性能和抗氧化性能。
8. 镀锡铅：将锡铅合金镀层覆盖在金属表面，提高金属的耐腐蚀性能和焊接性能。
这些是最常用的电镀工艺，具体应根据不同的材料和应用需求选择合适的电镀工艺。
电镀工艺简介
电镀工艺简介
电镀生产是金属（或非金属）的表面处理工艺，是通过化学或电化学作用在金属（或非金属）制作表面形成另一种具有防腐、耐磨、表面装饰性的金属膜层，因而改变制作件表面属性的一种加工工艺。
电镀工艺过程大致可以划分为：镀前处理——电镀——镀后处理三个工序。
（1）镀前处理
由于电镀加工件的基材不同，电镀件的原始加工状态不同，镀前处理工艺也各不相同。
镀前处理的工艺方法又可分为机械法清理、除油工序、化学侵蚀。
（2）电镀
电镀是在含有金属主盐和导电盐、络合剂、添加剂的溶液中通过直流电作用在工件上沉积金属的工艺过程。
电镀液中含有高浓度的镀层金属主盐和导电盐、络合剂、添加剂等，当工件从电镀液中取出时，工件将部分电镀液带出槽外，滴落地面或者进入清洗水中，对环境造成污染，特别是滚镀生产带出液的量更大，可能随电镀带出液而排除的金属离子有锌、铜、镍、铁等。
（3）水洗
在电镀过程有许多工序，镀件进出的溶液也有很多种。
在从一种溶液进入另一种溶液前，几乎都要清洗，以除去制件表面滞留的前一种溶液。
在整个电镀过程中，有许多道水洗工序。
清洗是电镀废水的最主要来源。
采用不同的电镀工艺和不同的清洗方式，废水中的有害物质的种类、浓度、排放量等可能有很大的差别。
本项目采用无氰电镀，清洗水中就不含氰化物；在流水线上增设回收槽，清洗水中的有毒物含量及清洗水用量也能大大减少。
清洗方式选用先进的多级逆流清洗，用水量仅为单级清洗的百分之一，达到减少清洗水中污染物含量及排水量的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电镀工艺————————————————————————————————作者：————————————————————————————————日期：电镀知识一．电镀工艺的分类：酸性光亮铜电镀电镀镍/金电镀锡二．工艺流程：浸酸→全板电镀铜→图形转移→酸性除油→二级逆流漂洗→微蚀→二级→浸酸→镀锡→二级逆流漂洗逆流漂洗→浸酸→图形电镀铜→二级逆流漂洗→镀镍→二级水洗→浸柠檬酸→镀金→回收→2-3级纯水洗→烘干三．流程说明：（一）浸酸①作用与目的：除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定；②酸浸时间不宜太长，防止板面氧化；在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面；③此处应使用C.P级硫酸；（二）全板电镀铜：又叫一次铜，板电，Panel-plating①作用与目的：保护刚刚沉积的薄薄的化学铜，防止化学铜氧化后被酸浸蚀掉，通过电镀将其加后到一定程度②全板电镀铜相关工艺参数：槽液主要成分有硫酸铜和硫酸，采用高酸低铜配方，保证电镀时板面厚度分布的均匀性和对深孔小孔的深镀能力；硫酸含量多在180克/升，多者达到240克/升；硫酸铜含量一般在75克/升左右，另槽液中添加有微量的氯离子，作为辅助光泽剂和铜光剂共同发挥光泽效果；铜光剂的添加量或开缸量一般在3-5ml/L，铜光剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果；全板电镀的电流计算一般按2安/平方分米乘以板上可电镀面积，对全板电来说，以即板长dm×板宽dm×2×2A/ DM2；铜缸温度维持在室温状态，一般温度不超过32度，多控制在22度，因此在夏季因温度太高，铜缸建议加装冷却温控系统；③工艺维护：每日根据千安小时来及时补充铜光剂，按100-150ml/KAH补充添加；检查过滤泵是否工作正常，有无漏气现象；每隔2-3小时应用干净的湿抹布将阴极导电杆擦洗干净；每周要定期分析铜缸硫酸铜（1次/周），硫酸（1次/周），氯离子（2次/周）含量，并通过霍尔槽试验来调整光剂含量，并及时补充相关原料；每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极铜球，用低电流0。
2—0。
5ASD电解6—8小时；每月应检查阳极的钛篮袋有无破损，破损者应及时更换；并检查阳极钛篮底部是否堆积有阳极泥，如有应及时清理干净；并用碳芯连续过滤6—8小时，同时低电流电解除杂；每半年左右具体根据槽液污染状况决定是否需要大处理（活性炭粉）；每两周要更换过滤泵的滤芯；]④大处理程序：A.取出阳极，将阳极倒出，清洗阳极表面阳极膜，然后放在包装铜阳极的桶内，用微蚀剂粗化铜角表面至均匀粉红色即可，水洗冲干后，装入钛篮内，方入酸槽内备用 B.将阳极钛篮和阳极袋放入10%碱液浸泡6—8小时，水洗冲干，再用5%稀硫酸浸泡，水洗冲干后备用；C.将槽液转移到备用槽内，加入1-3ml/L 的30%的双氧水，开始加温，待温度加到65度左右打开空气搅拌，保温空气搅拌2-4小时；D.关掉空气搅拌，按3—5克/升将活性碳粉缓慢溶解到槽液中，待溶解彻底后，打开空气搅拌，如此保温2—4小时；E.关掉空气搅拌，加温，让活性碳粉慢慢沉淀至槽底；F.待温度降至40度左右，用10um的PP滤芯加助滤粉过滤槽液至清洗干净的工作槽内，打开空气搅拌，放入阳极，挂入电解板，按0。
2-0。
5ASD电流密度低电流电解6—8小时，G.经化验分析，调整槽中的硫酸，硫酸铜，氯离子含量至正常操作范围内；根据霍尔槽试验结果补充光剂；H.待电解板板面颜色均匀后，即可停止电解，然后按1-1。
5ASD的电流密度进行电解生膜处理1-2小时，待阳极上生成一层均匀致密附着力良好的黑色磷膜即可；I.试镀OK.即可；⑤阳极铜球内含有0。
3—0。
6%的磷，主要目的是降低阳极溶解效率，减少铜粉的产生；⑥补充药品时，如添加量较大如硫酸铜，硫酸时；添加后应低电流电解一下；补加硫酸时应注意安全，补加量较大时（10升以上）应分几次缓慢补加；否则会造成槽液温度过高，光剂分解加快，污染槽液；⑦氯离子的补加应特别注意，因为氯离子含量特别低（30-90ppm）,补加时一定要用量筒或量杯称量准确后方可添加；1ml盐酸含氯离子约385ppm，⑧药品添加计算公式：硫酸铜（单位：公斤）=（75-X）×槽体积（升）/1000硫酸（单位：升）=（10%-X）g/L×槽体积（升）或（单位：升）=（180-X）g/L×槽体积（升）/1840盐酸（单位：ml）=（60-X）ppm×槽体积（升）/385 （三）酸性除油①目的与作用：除去线路铜面上的氧化物，油墨残膜余胶，保证一次铜与图形电镀铜或镍之间的结合力②记住此处使用酸性除油剂，为何不是用碱性除油剂且碱性除油剂除油效果较酸性除油剂更好？主要因为图形油墨不耐碱，会损坏图形线路，故图形电镀前只能使用酸性除油剂。
③生产时只需控制除油剂浓度和时间即可，除油剂浓度在10%左右，时间保证在6分钟，时间稍长不会有不良影响；槽液使用更换也是按照15平米/升工作液，补充添加按照100平米0。
5—0。
8L；(四)微蚀：①目的与作用：清洁粗化线路铜面，确保图形电镀铜与一次铜之间的结合力②微蚀剂多采用过硫酸钠，粗化速率稳定均匀，水洗性较好，过硫酸钠浓度一般控制在60克/升左右，时间控制在20秒左右，药品添加按100平米3-4公斤；铜含量控制在20克/升以下；其他维护换缸均同沉铜微蚀。
（五）浸酸①作用与目的：除去板面氧化物，活化板面，一般浓度在5%，有的保持在10%左右，主要是防止水分带入造成槽液硫酸含量不稳定；②酸浸时间不宜太长，防止板面氧化；在使用一段时间后，酸液出现浑浊或铜含量太高时应及时更换，防止污染电镀铜缸和板件表面；③此处应使用C.P级硫酸；（六）图形电镀铜：又叫二次铜，线路镀铜①目的与作用:为满足各线路额定的电流负载，各线路和孔铜铜后需要达到一定的厚度，线路镀铜的目的及时将孔铜和线路铜加厚到一定的厚度；②其它项目均同全板电镀（七）电镀锡①目的与作用:图形电镀纯锡目的主要使用纯锡单纯作为金属抗蚀层，保护线路蚀刻；②槽液主要由硫酸亚锡，硫酸和添加剂组成；硫酸亚锡含量控制在35克/升左右，硫酸控制在10%左右；镀锡添加剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果；电镀锡的电流计算一般按1。
5安/平方分米乘以板上可电镀面积；锡缸温度维持在室温状态，一般温度不超过30度，多控制在22度，因此在夏季因温度太高，锡缸建议加装冷却温控系统；③工艺维护：每日根据千安小时来及时补充镀锡添加剂剂；检查过滤泵是否工作正常，有无漏气现象；每个2-3小时应用干净的湿抹布将阴极导电杆擦洗干净；每周要定期分析锡缸硫酸亚锡（1次/周），硫酸（1次/周），并通过霍尔槽试验来调整镀锡添加剂含量，并及时补充相关原料；每周要清洗阳极导电杆，槽体两端电接头；每周用低电流0。
2—0。
5ASD电解6—8小时；每月应检查阳极袋有无破损，破损者应及时更换；并检查阳极袋底部是否堆积有阳极泥，如有应及时清理干净；每月用碳芯连续过滤6—8小时，同时低电流电解除杂；每半年左右具体根据槽液污染状况决定是否需要大处理（活性炭粉）；每两周要更换过滤泵的滤芯；⑨大处理程序：A.取出阳极，取下阳极袋，用铜刷清洗阳极表面，水洗冲干后，装入阳极袋内，放入酸槽内备用 B.将阳极袋放入10%碱液浸泡6—8小时，水洗冲干，再用5%稀硫酸浸泡，水洗冲干后备用；C.将槽液转移到备用槽内，按3—5克/升将活性碳粉缓慢溶解到槽液中，待溶解彻底后，吸附4-6小时候，用10um的PP 滤芯加助滤粉过滤槽液至清洗干净的工作槽内，放入阳极，挂入电解板，按0。
2-0。
5ASD电流密度低电流电解6—8小时，D.经化验分析，调整槽中的硫酸，硫酸亚锡含量至正常操作范围内；根据霍尔槽试验结果补充镀锡添加剂；E.待电解板板面颜色均匀后，即停止电解;F.试镀OK.即可；④补充药品时，如添加量较大如硫酸亚锡，硫酸时；添加后应低电流电解一下；补加硫酸时应注意安全，补加量较大时（10升以上）应分几次缓慢补加；否则会造成槽液温度过高，亚锡氧化，加快槽液老化；⑤药品添加计算公式：硫酸亚锡（单位：公斤）=（40-X）×槽体积（升）/1000硫酸（单位：升）=（10%-X）g/L×槽体积（升）或（单位：升）=（180-X）g/L×槽体积（升）/1840 （八）镀镍①目的与作用：镀镍层主要作为铜层和金层之间的阻隔层，防止金铜互相扩散，影响板子的可焊性和使用寿命；同时又镍层打底也大大增加了金层的机械强度；②全板电镀铜相关工艺参数：镀镍添加剂的添加一般按照千安小时的方法来补充或者根据实际生产板效果，添加量大约200ml/KAH；图形电镀镍的电流计算一般按2安/平方分米乘以板上可电镀面积；镍缸温度维持在40-55度，一般温度在50度左右，因此镍缸要加装加温，温控系统；③工艺维护：每日根据千安小时来及时补充镀镍添加剂；检查过滤泵是否工作正常，有无漏气现象；每个2-3小时应用干净的湿抹布将阴极导电杆擦洗干净；每周要定期分析铜缸硫酸镍（氨基磺酸镍）（1次/周），氯化镍（1次/周），硼酸（1次/周）含量，并通过霍尔槽试验来调整镀镍添加剂含量，并及时补充相关原料；每周要清洗阳极导电杆，槽体两端电接头，及时补充钛篮中的阳极镍角，用低电流0。
2—0。
5ASD电解6—8小时；每月应检查阳极的钛篮袋有无破损，破损者应及时更换；并检查阳极钛篮底部是否堆积有阳极泥，如有应及时清理干净；并用碳芯连续过滤6—8小时，同时低电流电解除杂；每半年左右具体根据槽液污染状况决定是否需要大处理（活性炭粉）；每两周药更换过滤泵的滤芯；]④大处理程序：A.取出阳极，将阳极倒出，清洗阳极，然后放在包装镍角的桶内，用微蚀剂粗化镍角表面至均匀粉红色即可，水洗冲干后，装入钛篮内，方入酸槽内备用B.将阳极钛篮和阳极袋放入10%碱液浸泡6—8小时，水洗冲干，再用5%稀硫酸浸泡，水洗冲干后备用；C.将槽液转移到备用槽内，加入1-3ml/L的30%的双氧水，开始加温，待温度加到65度左右打开空气搅拌，保温空气搅拌2-4小时；D.关掉空气搅拌，按3—5克/升将活性碳粉缓慢溶解到槽液中，待溶解彻底后，打开空气搅拌，如此保温2—4小时；E.关掉空气搅拌，加温，让活性碳粉慢慢沉淀至槽底；F.待温度降至40度左右，用10um的PP滤芯加助滤粉过滤槽液至清洗干净的工作槽内，打开空气搅拌，放入阳极，挂入电解板，按0。
2-0。
5ASD电流密度低电流电解6—8小时，G.经化验分析，调整槽中的硫酸镍或氨基磺酸镍，氯化镍，硼酸含量至正常操作范围内；根据霍尔槽试验结果补充镀镍添加剂；H.待电解板板面颜色均匀后，即可停止电解，然后按1-1。
