土石坝渗流安全评价
土石坝渗流安全评价范本（2篇）
土石坝渗流安全评价范本1.引言本文旨在对土石坝渗流安全进行评价，并提供相关范本。
土石坝是一种常见的水利工程结构，其渗流安全性对于工程的可靠性至关重要。
渗流问题可能导致土石坝的稳定性受到影响，甚至引发灾难性的事故。
因此，对土石坝渗流安全进行全面的评价和监测至关重要。
2.渗流机理土石坝的渗流是指水从坝体内部透过孔隙、裂隙等通道以一定速度流出或流入的过程。
渗流机理与坝体材料的水文特性密切相关，包括坝体的渗透性、孔隙结构、裂隙分布等因素。
3.评价指标（1）渗透系数：渗透系数是评价土石坝渗流性质的重要指标，其数值越大，表示渗流能力越强。
（2）饱和线：饱和线是土石坝渗流安全评价中的关键参数。
饱和线上方的压力为正压力，下方为负压力，当负压力超过一定限度时，有可能引起剪切破坏。
（3）渗透流速：渗透流速是衡量土石坝渗流量的指标，其数值越大，表示渗流速度越快。
（4）渗流路径：渗流路径是评价土石坝渗流安全的关键要素，如果渗流路径直接穿越土石坝的主体结构，将对坝体的稳定性造成重大威胁。
4.评价方法（1）实地调查：对土石坝进行全面、细致的实地调查，收集关于岩石、土壤、地下水等方面的基本数据。
（2）室内试验：进行饱和渗透试验，测定土石坝材料的渗透系数等参数。
（3）数值模拟：利用数值模拟方法，对土石坝的渗透性、水力特性进行模拟计算，得出渗流路径、流速等参数。
（4）监测数据：通过对土石坝安装渗流监测仪器，实时监测渗流情况，并将监测数据与模拟结果进行对比分析。
5.评价结果（1）渗透系数：根据室内试验数据和数值模拟结果，确定土石坝的渗透系数，并与渗透性标准进行比较评价。
（2）饱和线：通过渗流模拟计算和监测数据分析，确定饱和线的位置和性质，并评价其对土石坝的稳定性的影响。
（3）渗透流速：根据监测数据和数值模拟结果，确定土石坝的渗透流速，评价其对工程安全的影响。
（4）渗流路径：通过数值模拟计算和监测数据分析，确定渗流路径的位置和分布情况，评价其对土石坝稳定性的影响。

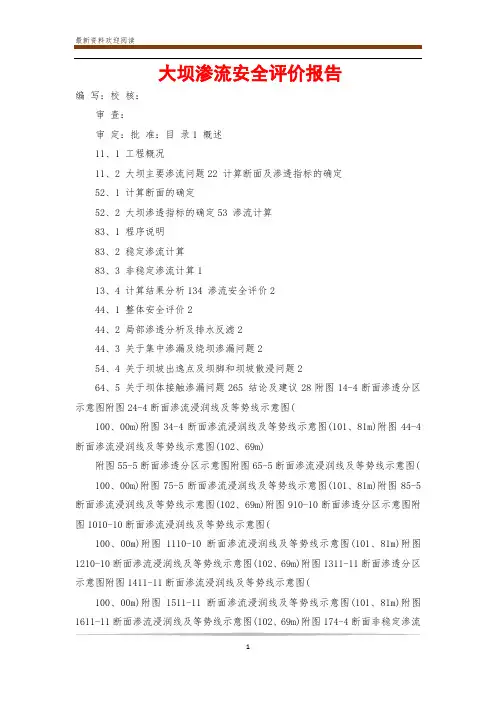

大坝渗流安全评价报告
大坝渗流安全评价报告编写：校核：审查：审定：批准：目录1 概述11、1 工程概况11、2 大坝主要渗流问题22 计算断面及渗透指标的确定52、1 计算断面的确定52、2 大坝渗透指标的确定53 渗流计算83、1 程序说明83、2 稳定渗流计算83、3 非稳定渗流计算113、4 计算结果分析134 渗流安全评价244、1 整体安全评价244、2 局部渗透分析及排水反滤244、3 关于集中渗漏及绕坝渗漏问题254、4 关于坝坡出逸点及坝脚和坝坡散浸问题264、5 关于坝体接触渗漏问题265 结论及建议28附图14-4断面渗透分区示意图附图24-4断面渗流浸润线及等势线示意图(100、00m)附图34-4断面渗流浸润线及等势线示意图(101、81m)附图44-4断面渗流浸润线及等势线示意图(102、69m)附图55-5断面渗透分区示意图附图65-5断面渗流浸润线及等势线示意图( 100、00m)附图75-5断面渗流浸润线及等势线示意图(101、81m)附图85-5断面渗流浸润线及等势线示意图(102、69m)附图910-10断面渗透分区示意图附图1010-10断面渗流浸润线及等势线示意图(100、00m)附图1110-10断面渗流浸润线及等势线示意图(101、81m)附图1210-10断面渗流浸润线及等势线示意图(102、69m)附图1311-11断面渗透分区示意图附图1411-11断面渗流浸润线及等势线示意图(100、00m)附图1511-11断面渗流浸润线及等势线示意图(101、81m)附图1611-11断面渗流浸润线及等势线示意图(102、69m)附图174-4断面非稳定渗流浸润线示意图(水位100、00 m降至74、50m)附图184-4断面非稳定渗流浸润线示意图(水位101、81 m降至 74、50m)附图194-4断面非稳定渗流浸润线示意图(水位102、69 m降至 74、50m)附图205-5断面非稳定渗流浸润线示意图(水位100、00 m降至74、50m)附图215-5断面非稳定渗流浸润线示意图(水位101、81 m降至 74、50m)附图225-5断面非稳定渗流浸润线示意图(水位102、69 m降至 74、50m)附图2310-10断面非稳定渗流浸润线示意图(水位100、00 降至84、43m)附图2410-10断面非稳定渗流浸润线示意图(水位101、81 降至 84、43m)附图2510-10断面非稳定渗流浸润线示意图(水位102、69降至 84、43m)附图2611-11断面非稳定渗流浸润线示意图(水位100、00 降至88、27m)附图2711-11断面非稳定渗流浸润线示意图(水位101、81 降至 88、27m)附图2811-11断面非稳定渗流浸润线示意图(水位102、69降至 88、27m)1 概述1、1 工程概况共产水库位于某某市洛市镇内，距某某市区约35km，所在河流为赣江水系，清丰山溪富水上游。
土石坝渗流安全评价(三篇)
土石坝渗流安全评价1坝基渗流安全评价要点如下：1砂砾石层（包括砂层、砂砾石层、砾卵石层等）的渗透稳定性，应根据土的类型及其颗粒级配等情况判别其渗透变形形式，核定其相应的允许渗透比降，与工程实际渗透比降相比，判断渗流出口有无管涌或流土破坏的可能性，以及渗流场内部有无管涌、接触冲刷等渗流隐患。
2覆盖层为相对弱透水土层时，应复核其抗浮动稳定性，其允许渗透比降宜由试验法或参考流土指标确定；对已有反滤盖重者，应核算盖重厚度和范围是否满足要求。
3接触面的渗透稳定性主要有以下两种型式：1）复核粗、细散粒料土层之间有无接触冲刷（流向平行界面）和接触流土（流向从细到粗垂直界面）的可能性；粗粒料层能否对细粒料层起保护作用。
2）复核散粒料土体与刚性结构物体（如混凝土墙、涵管和岩石等）界面的接触渗透稳定性。
应注意散粒料与刚性面结合的紧密程度、出口有无反滤保护，以及与断层破碎带、灰岩溶蚀带、较大张性裂隙等接触面有无妥善处理及其抗渗稳定性。
2坝体渗流安全评价要点如下：1均质坝。
复核坝体的防渗性能是否满足规范要求、坝体实际浸润线和下游坝坡渗出段高程是否高于设计值，还需注意坝内有无横向或水平裂缝、松软结合带或渗漏通道等。
2组合（分区）坝：1）防渗体（心墙、斜墙、铺盖、各种面板等）。
复核防渗体的防渗性能是否满足规范要求，心墙或斜墙的上、下游侧有无合格的过渡保护层，以及水平防渗铺盖的底部垫层或天然砂砾石层能否起保护作用。
2）透水区（上、下游坝壳及各类排水体等）。
复核上、游坝坡在库水骤降情况下的抗滑稳定性和下游坝坡出逸段（区）的渗透稳定性，下游坡渗出段的贴坡保护层应满足反滤层的设计要求。
3）过渡区。
界于坝体粗、细填料之间的过渡区以及棱体排水、褥垫排水和贴坡排水等，应复核反滤层设计的保土条件和排水条件是否合格，以及运行中有无明显集中渗流和大量固体颗粒被带出等异常现象。
8.3.3应复核两坝端填筑体与山坡结合部的接触渗透稳定性，以及两岸山脊中的地下水渗流是否影响天然岩土层的渗透稳定和岸坡的抗滑稳定。

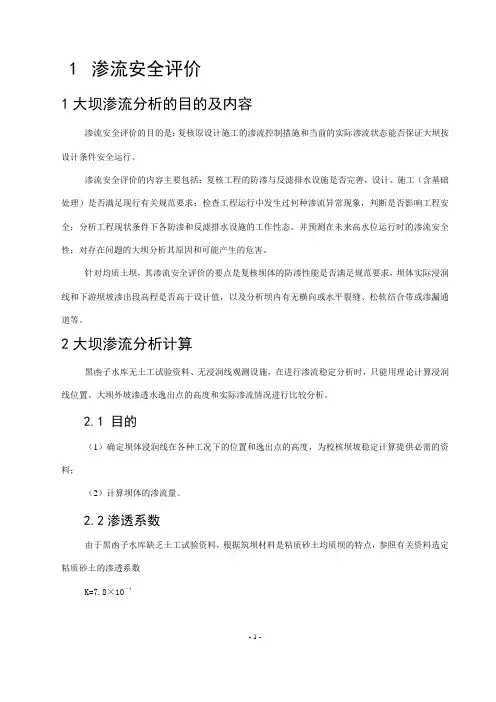

渗流安全评价
1渗流安全评价1大坝渗流分析的目的及内容渗流安全评价的目的是：复核原设计施工的渗流控制措施和当前的实际渗流状态能否保证大坝按设计条件安全运行。
渗流安全评价的内容主要包括：复核工程的防渗与反滤排水设施是否完善，设计、施工（含基础处理）是否满足现行有关规范要求；检查工程运行中发生过何种渗流异常现象，判断是否影响工程安全；分析工程现状条件下各防渗和反滤排水设施的工作性态，并预测在未来高水位运行时的渗流安全性；对存在问题的大坝分析其原因和可能产生的危害。
针对均质土坝，其渗流安全评价的要点是复核坝体的防渗性能是否满足规范要求，坝体实际浸润线和下游坝坡渗出段高程是否高于设计值，以及分析坝内有无横向或水平裂缝、松软结合带或渗漏通道等。
2大坝渗流分析计算黑凼子水库无土工试验资料、无浸润线观测设施，在进行渗流稳定分析时，只能用理论计算浸润线位置、大坝外坡渗透水逸出点的高度和实际渗流情况进行比较分析。
2.1 目的（1）确定坝体浸润线在各种工况下的位置和逸出点的高度，为校核坝坡稳定计算提供必需的资料；（2）计算坝体的渗流量。
2.2渗透系数由于黑凼子水库缺乏土工试验资料，根据筑坝材料是粘质砂土均质坝的特点，参照有关资料选定粘质砂土的渗透系数K=7.8×10－43渗漏安全分析评价3.1大坝坝体及基础渗漏分析1、坝体参照1989年水利电力出版社出版的《水工设计手册》第三卷第十五章第四节“不透水地基上均质土坝的渗流计算”中有表面排水或无排水设备的均质土坝的计算公式（黑凼子水库大坝外坡无表面排水设备）。
⑴下游无水时的渗流量q ＝Ｋ. 212221)(''H m L L H -+⑵下游无水时的外坡浸润线逸出点高度h 0＝Kq （m 2＋0.5） ⑶浸润线方程 y ＝0220120')(2h m L x h H h --+ 计算成果根据计算成果整理列表于渗流量成果表见附表6-1。
根据计算成果，浸润线在外坡的逸出点高程分别为388.60m 、389.53m ，低于实际渗流水逸出位置。

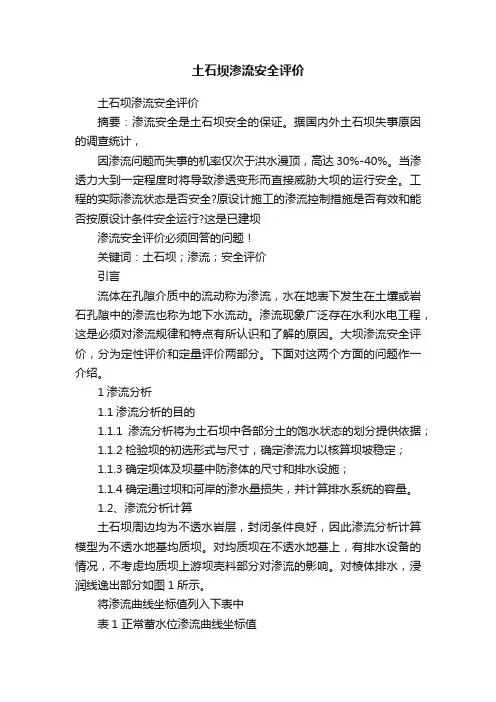

土石坝渗流安全评价
土石坝渗流安全评价土石坝渗流安全评价摘要：渗流安全是土石坝安全的保证。
据国内外土石坝失事原因的调查统计，因渗流问题而失事的机率仅次于洪水漫顶，高达30%-40%。
当渗透力大到一定程度时将导致渗透变形而直接威胁大坝的运行安全。
工程的实际渗流状态是否安全?原设计施工的渗流控制措施是否有效和能否按原设计条件安全运行?这是已建坝渗流安全评价必须回答的问题！关键词：土石坝；渗流；安全评价引言流体在孔隙介质中的流动称为渗流，水在地表下发生在土壤或岩石孔隙中的渗流也称为地下水流动。
渗流现象广泛存在水利水电工程，这是必须对渗流规律和特点有所认识和了解的原因。
大坝渗流安全评价，分为定性评价和定量评价两部分。
下面对这两个方面的问题作一介绍。
1渗流分析1.1渗流分析的目的1.1.1渗流分析将为土石坝中各部分土的饱水状态的划分提供依据；1.1.2检验坝的初选形式与尺寸，确定渗流力以核算坝坡稳定；1.1.3确定坝体及坝基中防渗体的尺寸和排水设施；1.1.4确定通过坝和河岸的渗水量损失，并计算排水系统的容量。
1.2、渗流分析计算土石坝周边均为不透水岩层，封闭条件良好，因此渗流分析计算模型为不透水地基均质坝。
对均质坝在不透水地基上，有排水设备的情况，不考虑均质坝上游坝壳料部分对渗流的影响。
对棱体排水，浸润线逸出部分如图1所示。
将渗流曲线坐标值列入下表中表1 正常蓄水位渗流曲线坐标值4.将前面几种工况计算所得的渗流曲线绘制在图2中结果分析；由于图中三种工况下的三条渗流曲线没有交点，说明渗流分析结果合理。
2稳定分析2.1.稳定分析的目的对土石坝进行稳定分析的目的，是通过计算坝体剖面的稳定安全度来检验坝坡在各种工况下是否安全，断面尺寸是否经济合理。
2.2.稳定分析计算其原理假定滑动面为一圆柱面。
将滑动面内的土体看成是刚体，失稳时土体绕圆弧的中心旋转，沿着坝轴线方向取单宽段，按平面问题进行分析。
计算时将滑动面以上的土体分成若干铅直土条，求出土条对圆弧中心的抗滑力矩之和以及滑动力矩之和。
渗流分析在水利工程安全评价
渗流分析在水利工程安全评价一、渗流分析概述渗流分析是水利工程中的一项关键技术，它涉及到地下水在土体中的流动特性及其对工程结构安全性的影响。
渗流现象普遍存在于各种水利工程中，如水库、大坝、堤防、排水系统等。
正确评估渗流对工程结构的影响，对于确保工程安全和延长工程寿命至关重要。
1.1 渗流分析的重要性渗流分析的重要性主要体现在以下几个方面：首先，它可以帮助设计者和工程师了解地下水流动的规律，从而在工程设计阶段就考虑到渗流的影响。
其次，通过渗流分析，可以预测和评估工程结构在地下水作用下的稳定性，避免渗流引发的工程灾害。
最后，渗流分析还有助于优化工程设计方案，提高工程的经济效益和社会效益。
1.2 渗流分析的应用场景渗流分析的应用场景非常广泛，包括但不限于以下几个方面：- 水库和大坝的渗流控制：评估水库和大坝在地下水作用下的稳定性，设计合适的防渗措施。
- 堤防工程的渗流安全：分析堤防在地下水作用下的渗流特性，预防渗流引起的管涌和滑坡。
- 排水系统的优化设计：通过渗流分析，优化排水系统的布局和结构，提高排水效率。
- 地下水资源的合理开发：评估地下水开采对周围环境和工程结构的影响，实现地下水资源的可持续利用。
二、渗流分析的理论基础渗流分析的理论基础主要包括地下水动力学、土力学和流体力学等。
这些理论为渗流分析提供了科学的方法和工具。
2.1 地下水动力学地下水动力学是研究地下水流动规律的科学。
它涉及到地下水的补给、径流、排泄等过程，以及地下水与土体之间的相互作用。
地下水动力学的基本方程是达西定律，该定律描述了地下水在土体中的渗透速度与水头梯度之间的关系。
2.2 土力学土力学是研究土体物理性质和力学行为的科学。
在渗流分析中，土力学主要关注土体的渗透性、压缩性和强度等特性。
这些特性对地下水的流动和工程结构的稳定性有重要影响。
2.3 流体力学流体力学是研究流体运动规律的科学。
在渗流分析中，流体力学提供了描述地下水流动的数学模型和计算方法。
有限单元法在土石坝渗流安全评价中的应用
１ ２ ２ 有 限单元 法计算公 式 ．．
土石坝 渗流有 限元 分析 的基本方 程 为
考 虑土 和水 的压缩 性 ， 坝 非稳 定 渗流 的基 本 土
方 程 式 为 …
［］ －．ｆ／：Ｑ Ｋ ＩｓＬ ｛ｔ － ］Ｏ ［ ｌ
，Ｊ
（ａ＋（ａ＝ ａ ｋｈ ｋｈ Ｓｔ ） ｚ） ｓ
当水 和 土 不 可 压 缩 时 ， 坝 稳 定 渗 流 的 基 本 方 土 程 式 为
式 中， Ｋ］ 渗 透 系 数 矩 阵 ， 引 为 总 水 头 向 ［ 为 ｛
量 ， ． 为 单 位 储 水 量 矩 阵 ， Ｑ｝ 流 量 向量 ， 为 ［］ ｓ ｛ 为 ｔ
时间 。
（ ） （ａ＝ ＋ ｋｈ ０ 去 ｓ）
０ 引 言
在 土 石 坝 设 计 和 运 行 管 理 中 ， 流 计 算 常 占有 渗
边 界 条 件 水 头 边 界
流 量 边 界
ｈ ． （ ｚ ） ｌ ＝ ， ，
． ｈ ｝ ｉ ａ
＝
Ａ（ ｚ￡ｒ ，，） ：
重要 的位 置 ， 流计算方 法 主要有 流体力 学解法 、 渗 水 力学 解法 和数值 分 析方 法 ， 中数值 分 析 方法 中尤 其 以有 限元 法应用 最多 。有 限单元 法能系统 地编 成计 算程 序 ， 方便 地处理 复杂 的边界 条件 ， 很 随着计 算机 的普 及应 用 ， 限元 法 在 土石 坝 渗 流 中得 到 广泛 应 有 用， 并具有 计算 准确 可 靠 、 用 范 围广 等 优点 ， 土 适 是
置 、 流 量 和 渗 透 比 降 ， 明 了 有 限 单元 法 在大 坝 渗 流 安 全 计 算 中 的可 行 性 。 渗 证
六岭水库坝体渗流分析与安全评价
１６５ 正 常 蓄水 位 １５ｍ； 水 位 为 １ １０１。 ２ ．７ｍ； ２ 死 ０ ． Ｉ Ｔ
溢洪道位于大坝左岸， 堰顶高程 １５０１， ２ ． Ｉ Ｔ 宽顶堰底
宽 ２ Ｉ ３Ｉ。放水 涵 洞 位 于大 坝左 端 ， 浆砌 石 箱 涵 ， Ｔ 为 断 面尺 寸 为 ０ ６１ ×１ ０ｍ， 洞 进 口底 板 高 程 为 ． Ｉ ． 涵 Ｔ
表明： 体渗漏严重 ； 水棱体失效 ， பைடு நூலகம் 排 当水 位 达 到
１ ７Ｉ 时 ， 坝 外 坡 距 左 岸 １ ．０ ｒ 围 ， ２ ． ． １ ． 大 １ ３ ８３ ｎ范 １ １ ５
选 择 实 测 最 大横 断 面 进 行坝 体 渗 流有 限元 分 析， 图 １ 见 。根据 地 质 踏勘 、 场 取 样 、 内土 工试 现 室 验结果 ， 坝 体 材料 分成 ４个 渗 透 区 ， 透 指标 见 把 渗
位 、 计洪 水 位 、 核 洪 水 位 及 上 游 水 位 １９ ３ｍ 设 校 ０ ． （／ 高） ４种 工 况 （ 义 为 工况 １４ 进 行稳 定 １３坝 共 定 —）
保该水库安全运行具有重要意义。
［ 收稿 日 】 ２ １ － ． 期 ００ ６ ５ ０ ２
［ 作者简介 】 魏 斌 （９７ ， ， １７ 一）男 甘肃天水人 ， 中国市政工程中南设计研究 院工程师， 主要从事软土基础的研究。
９ ２
广西水 利水 电
Ｇ ＴＥ Ｘ ＷＡ Ｒ￣
ＵＲ Ｅ Ｃ Ｓ＆ Ｈ ＤＲ Ｐ ＷＥ Ｅ ＧＩ Ｅ Ｒ ＮＧ ０ ０ ４ Ｙ Ｏ Ｏ Ｒ Ｎ Ｎ Ｅ Ｉ ２ １ （ ）
渗流分析以及上游水位 由校核洪水位降至瞬时水位
１１０ｍ（ 水 位 ） 况 （ 义 为 工 况 ５ 的非 稳 定 渗 ０ ． 死 工 定 ）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仅供参考[整理] 安全管理文书
土石坝渗流安全评价
日期：__________________
单位：__________________
第1 页共4 页
土石坝渗流安全评价
1坝基渗流安全评价要点如下：
1砂砾石层（包括砂层、砂砾石层、砾卵石层等）的渗透稳定性，应根据土的类型及其颗粒级配等情况判别其渗透变形形式，核定其相应的允许渗透比降，与工程实际渗透比降相比，判断渗流出口有无管涌或流土破坏的可能性，以及渗流场内部有无管涌、接触冲刷等渗流隐患。
2覆盖层为相对弱透水土层时，应复核其抗浮动稳定性，其允许渗透比降宜由试验法或参考流土指标确定；对已有反滤盖重者，应核算盖重厚度和范围是否满足要求。
3接触面的渗透稳定性主要有以下两种型式：
1）复核粗、细散粒料土层之间有无接触冲刷（流向平行界面）和接触流土（流向从细到粗垂直界面）的可能性；粗粒料层能否对细粒料层起保护作用。
2）复核散粒料土体与刚性结构物体（如混凝土墙、涵管和岩石等）界面的接触渗透稳定性。
应注意散粒料与刚性面结合的紧密程度、出口有无反滤保护，以及与断层破碎带、灰岩溶蚀带、较大张性裂隙等接触面有无妥善处理及其抗渗稳定性。
2坝体渗流安全评价要点如下：
1均质坝。
复核坝体的防渗性能是否满足规范要求、坝体实际浸润线和下游坝坡渗出段高程是否高于设计值，还需注意坝内有无横向或水平裂缝、松软结合带或渗漏通道等。
2组合（分区）坝：
1）防渗体（心墙、斜墙、铺盖、各种面板等）。
复核防渗体的防渗性能是否满足规范要求，心墙或斜墙的上、下游侧有无合格的过渡保护
第 2 页共 4 页
层，以及水平防渗铺盖的底部垫层或天然砂砾石层能否起保护作用。
2）透水区（上、下游坝壳及各类排水体等）。
复核上、游坝坡在库水骤降情况下的抗滑稳定性和下游坝坡出逸段（区）的渗透稳定性，下游坡渗出段的贴坡保护层应满足反滤层的设计要求。
3）过渡区。
界于坝体粗、细填料之间的过渡区以及棱体排水、褥垫排水和贴坡排水等，应复核反滤层设计的保土条件和排水条件是否合格，以及运行中有无明显集中渗流和大量固体颗粒被带出等异常现象。
8.3.3应复核两坝端填筑体与山坡结合部的接触渗透稳定性，以及两岸山脊中的地下水渗流是否影响天然岩土层的渗透稳定和岸坡的抗滑稳定。
第 3 页共 4 页
仅供参考[整理] 安全管理文书
整理范文，仅供参考！
日期：__________________
单位：__________________
第4 页共4 页。
