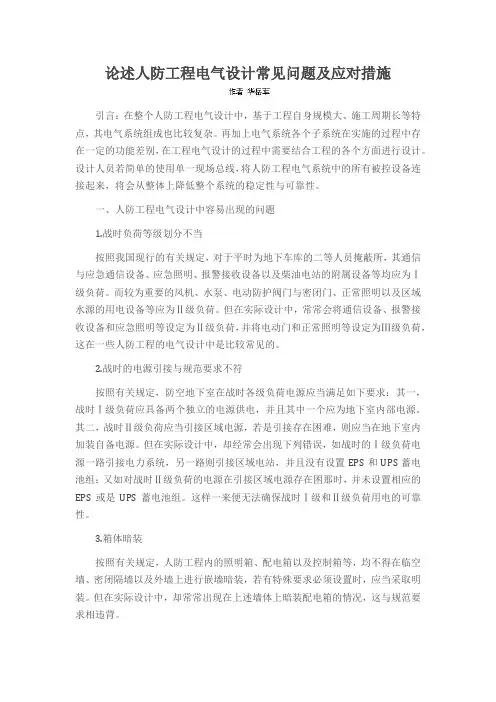

论述人防工程电气设计常见问题及应对措施
论述人防工程电气设计常见问题及应对措施引言：在整个人防工程电气设计中，基于工程自身规模大、施工周期长等特点，其电气系统组成也比较复杂。
再加上电气系统各个子系统在实施的过程中存在一定的功能差别，在工程电气设计的过程中需要结合工程的各个方面进行设计。
设计人员若简单的使用单一现场总线，将人防工程电气系统中的所有被控设备连接起来，将会从整体上降低整个系统的稳定性与可靠性。
一、人防工程电气设计中容易出现的问题1.战时负荷等级划分不当按照我国现行的有关规定，对于平时为地下车库的二等人员掩蔽所，其通信与应急通信设备、应急照明、报警接收设备以及柴油电站的附属设备等均应为Ⅰ级负荷。
而较为重要的风机、水泵、电动防护阀门与密闭门、正常照明以及区域水源的用电设备等应为Ⅱ级负荷。
但在实际设计中，常常会将通信设备、报警接收设备和应急照明等设定为Ⅱ级负荷，并将电动门和正常照明等设定为Ⅲ级负荷，这在一些人防工程的电气设计中是比较常见的。
2.战时的电源引接与规范要求不符按照有关规定，防空地下室在战时各级负荷电源应当满足如下要求：其一，战时Ⅰ级负荷应具备两个独立的电源供电，并且其中一个应为地下室内部电源。
其二，战时Ⅱ级负荷应当引接区域电源，若是引接存在困难，则应当在地下室内加装自备电源。
但在实际设计中，却经常会出现下列错误，如战时的Ⅰ级负荷电源一路引接电力系统，另一路则引接区域电站，并且没有设置EPS和UPS蓄电池组；又如对战时Ⅱ级负荷的电源在引接区域电源存在困那时，并未设置相应的EPS或是UPS蓄电池组。
这样一来便无法确保战时Ⅰ级和Ⅱ级负荷用电的可靠性。
3.箱体暗装按照有关规定，人防工程内的照明箱、配电箱以及控制箱等，均不得在临空墙、密闭隔墙以及外墙上进行嵌墙暗装，若有特殊要求必须设置时，应当采取明装。
但在实际设计中，却常常出现在上述墙体上暗装配电箱的情况，这与规范要求相违背。
4.照明设计不合理照明设计中较为常见的错误是在防护密闭门外的照明与门内的照明共用一个电源，并且未加装断路保护装置。

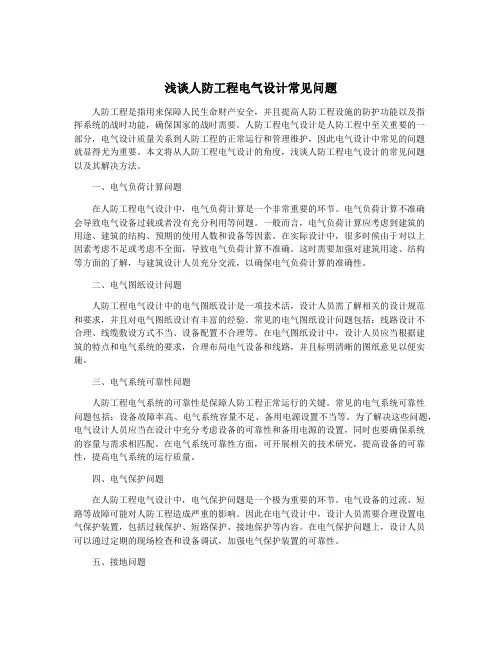

浅谈人防工程电气设计常见问题
浅谈人防工程电气设计常见问题人防工程是指用来保障人民生命财产安全，并且提高人防工程设施的防护功能以及指挥系统的战时功能，确保国家的战时需要。
人防工程电气设计是人防工程中至关重要的一部分，电气设计质量关系到人防工程的正常运行和管理维护，因此电气设计中常见的问题就显得尤为重要。
本文将从人防工程电气设计的角度，浅谈人防工程电气设计的常见问题以及其解决方法。
一、电气负荷计算问题在人防工程电气设计中，电气负荷计算是一个非常重要的环节。
电气负荷计算不准确会导致电气设备过载或者没有充分利用等问题。
一般而言，电气负荷计算应考虑到建筑的用途、建筑的结构、预期的使用人数和设备等因素。
在实际设计中，很多时候由于对以上因素考虑不足或考虑不全面，导致电气负荷计算不准确。
这时需要加强对建筑用途、结构等方面的了解，与建筑设计人员充分交流，以确保电气负荷计算的准确性。
二、电气图纸设计问题人防工程电气设计中的电气图纸设计是一项技术活，设计人员需了解相关的设计规范和要求，并且对电气图纸设计有丰富的经验。
常见的电气图纸设计问题包括：线路设计不合理、线缆敷设方式不当、设备配置不合理等。
在电气图纸设计中，设计人员应当根据建筑的特点和电气系统的要求，合理布局电气设备和线路，并且标明清晰的图纸意见以便实施。
三、电气系统可靠性问题人防工程电气系统的可靠性是保障人防工程正常运行的关键。
常见的电气系统可靠性问题包括：设备故障率高、电气系统容量不足、备用电源设置不当等。
为了解决这些问题，电气设计人员应当在设计中充分考虑设备的可靠性和备用电源的设置，同时也要确保系统的容量与需求相匹配。
在电气系统可靠性方面，可开展相关的技术研究，提高设备的可靠性，提高电气系统的运行质量。
四、电气保护问题在人防工程电气设计中，电气保护问题是一个极为重要的环节。
电气设备的过流、短路等故障可能对人防工程造成严重的影响。
因此在电气设计中，设计人员需要合理设置电气保护装置，包括过载保护、短路保护、接地保护等内容。
人防工程电气设计易错问题解析-V1
人防工程电气设计易错问题解析-V1正文：人防工程电气设计易错问题解析人防工程电气设计是指在地下人防设施中，针对照明、通风、给排水等电气设施进行设计的工作。
电气设计是人防工程中十分重要的一环，也是容易出现问题的环节。
下面我们将对人防工程电气设计中的易错问题进行分析和解析。
一、电气负荷计算存在误差针对人防工程电气负荷的计算存在若干误差，主要表现在未对照明、通风等不同类型设施的电气负荷进行合理划分。
同时，建设单位未考虑动力设备（如消防泵、排风机等）的使用情况，未能计入其电气负荷。
这些误差可能导致电气设备严重超负荷工作，影响人防设施的正常使用。
二、配电箱定位出错在人防工程建设中，配电箱的选择和定位尤为重要，若选择不当或定位出错，可能会影响电气设备的正常运行和管理。
但实际操作中，存在一些不当行为，如未对不同区域进行划分、布线方案不合理或未考虑防盗措施等，可能导致配电箱的定位与选择出现问题。
三、电线电缆敷设不当在人防工程建设中，电线电缆敷设的不当可能会产生多种问题。
其中，若采用外露敷设，可能会增加设备损坏的风险；若采用通风管敷设，可能会因空间限制使电线电缆束紧度不够，而在使用中出现短路等现象；还可能因为过度敷设而挤占通风管道，危害人防设施的通风效率。
四、接地电阻不合理人防工程电气设备的接地电阻决定着设备的安全性能和运行效率，若接地电阻不合理，可能会造成电气设备电弧击穿或设备异常发热等问题。
但事实上，由于接地网覆盖面积过小或忽视接地线路的金属接触不良等原因，接地电阻常常出现不合理的情况。
以上是人防工程电气设计中的易错问题分析。
为了避免这些问题的出现，建设单位应尽量提前谋划，严格按照电气设计规范进行设计，并根据实际情况选用合适的设备和材料，以确保人防工程的安全性和稳定性。

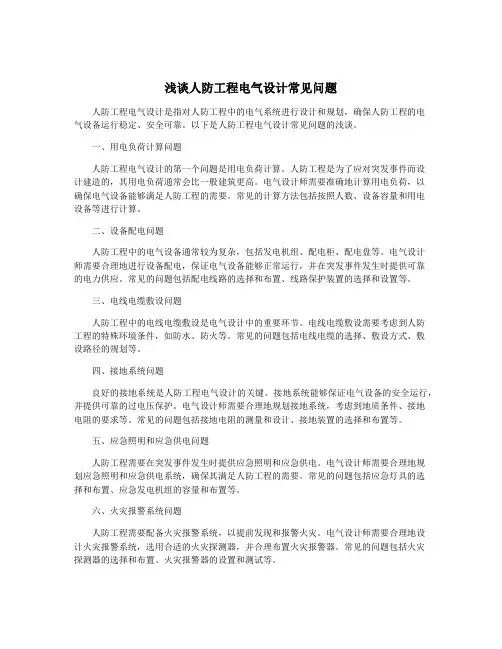

浅谈人防工程电气设计常见问题
浅谈人防工程电气设计常见问题人防工程电气设计是指对人防工程中的电气系统进行设计和规划，确保人防工程的电气设备运行稳定、安全可靠。
以下是人防工程电气设计常见问题的浅谈。
一、用电负荷计算问题人防工程电气设计的第一个问题是用电负荷计算。
人防工程是为了应对突发事件而设计建造的，其用电负荷通常会比一般建筑更高。
电气设计师需要准确地计算用电负荷，以确保电气设备能够满足人防工程的需要。
常见的计算方法包括按照人数、设备容量和用电设备等进行计算。
二、设备配电问题人防工程中的电气设备通常较为复杂，包括发电机组、配电柜、配电盘等。
电气设计师需要合理地进行设备配电，保证电气设备能够正常运行，并在突发事件发生时提供可靠的电力供应。
常见的问题包括配电线路的选择和布置、线路保护装置的选择和设置等。
三、电线电缆敷设问题人防工程中的电线电缆敷设是电气设计中的重要环节。
电线电缆敷设需要考虑到人防工程的特殊环境条件，如防水、防火等。
常见的问题包括电线电缆的选择、敷设方式、敷设路径的规划等。
四、接地系统问题良好的接地系统是人防工程电气设计的关键。
接地系统能够保证电气设备的安全运行，并提供可靠的过电压保护。
电气设计师需要合理地规划接地系统，考虑到地质条件、接地电阻的要求等。
常见的问题包括接地电阻的测量和设计、接地装置的选择和布置等。
五、应急照明和应急供电问题人防工程需要在突发事件发生时提供应急照明和应急供电。
电气设计师需要合理地规划应急照明和应急供电系统，确保其满足人防工程的需要。
常见的问题包括应急灯具的选择和布置、应急发电机组的容量和布置等。
六、火灾报警系统问题人防工程需要配备火灾报警系统，以提前发现和报警火灾。
电气设计师需要合理地设计火灾报警系统，选用合适的火灾探测器，并合理布置火灾报警器。
常见的问题包括火灾探测器的选择和布置、火灾报警器的设置和测试等。
人防工程电气设计中存在着诸多常见问题，如用电负荷计算问题、设备配电问题、电线电缆敷设问题、接地系统问题、应急照明和应急供电问题以及火灾报警系统问题等。

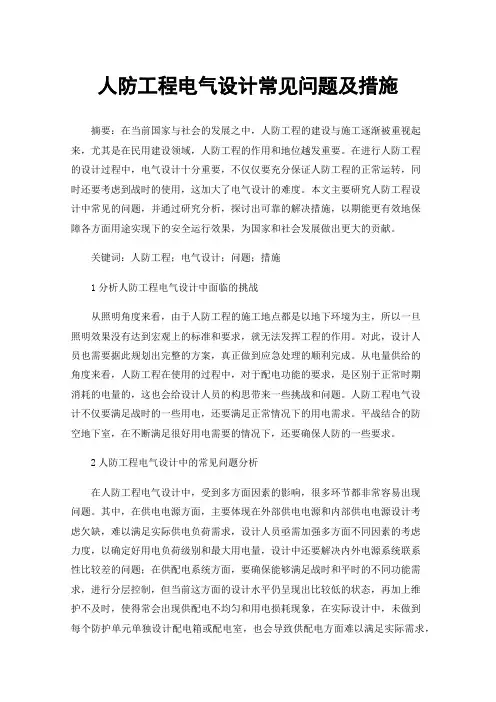

人防工程电气设计常见问题及措施
人防工程电气设计常见问题及措施摘要：在当前国家与社会的发展之中，人防工程的建设与施工逐渐被重视起来，尤其是在民用建设领域，人防工程的作用和地位越发重要。
在进行人防工程的设计过程中，电气设计十分重要，不仅仅要充分保证人防工程的正常运转，同时还要考虑到战时的使用，这加大了电气设计的难度。
本文主要研究人防工程设计中常见的问题，并通过研究分析，探讨出可靠的解决措施，以期能更有效地保障各方面用途实现下的安全运行效果，为国家和社会发展做出更大的贡献。
关键词：人防工程；电气设计；问题；措施1分析人防工程电气设计中面临的挑战从照明角度来看，由于人防工程的施工地点都是以地下环境为主，所以一旦照明效果没有达到宏观上的标准和要求，就无法发挥工程的作用。
对此，设计人员也需要据此规划出完整的方案，真正做到应急处理的顺利完成。
从电量供给的角度来看，人防工程在使用的过程中，对于配电功能的要求，是区别于正常时期消耗的电量的，这也会给设计人员的构思带来一些挑战和问题。
人防工程电气设计不仅要满足战时的一些用电，还要满足正常情况下的用电需求。
平战结合的防空地下室，在不断满足很好用电需要的情况下，还要确保人防的一些要求。
2人防工程电气设计中的常见问题分析在人防工程电气设计中，受到多方面因素的影响，很多环节都非常容易出现问题。
其中，在供电电源方面，主要体现在外部供电电源和内部供电电源设计考虑欠缺，难以满足实际供电负荷需求，设计人员亟需加强多方面不同因素的考虑力度，以确定好用电负荷级别和最大用电量，设计中还要解决内外电源系统联系性比较差的问题；在供配电系统方面，要确保能够满足战时和平时的不同功能需求，进行分层控制，但当前这方面的设计水平仍呈现出比较低的状态，再加上维护不及时，使得常会出现供配电不均匀和用电损耗现象，在实际设计中，未做到每个防护单元单独设计配电箱或配电室，也会导致供配电方面难以满足实际需求，会造成相互影响；线路敷设方面也是比较容易出现问题的设计环节，通常情况下低压配电室、防护单元和电站控制室都要保持独立性，回路设计要避免相互干扰，电缆在经过其它单元时要设计好防范保护措施，在大规模敷设中，要采取桥架的敷设方式，桥架和母线槽要避免穿过临空和密闭墙，当需要对外穿墙时则要合理的选择和控制输电管线质量及规格，但在实际设计中很容易受到设计及审核不严格，最终导致缺陷问题出现；照明方面，为更有效地满足各种不同形式的照明需求，并确保安全照明、正常照明和照明强度，必须要从光源上提高重视程度，但在实际设计中往往会出现光源与环境不符的现象。
人防工程电气设计常见问题解析
人防工程电气设计常见问题解析问题1：战时一级、二级负荷的划分不当解析：根据《人民防空地下室设计规范》GB50038-2005(以下简称《人防规范》)7.2.4条，对于二等人员掩蔽所(平时为车库)，其通信设备、音响报警接收设备、应急通信设备、柴油电站配套的附属设备、应急照明，为一级负荷；重要的风机、水泵、三种通风方式装置系统、正常照明、洗消用的电加热淋浴器、区域水源的用电设备、电动防护密闭门、电动密闭门和电动密闭阀门，为二级负荷。
设计常见问题是：将“通信设备、音响报警设备、应急照明等”定为二级负荷，按二级负荷的要求配电；将“正常照明、电动门等”定为三级负荷，按三级负荷的要求配电。
这是不对的，要对照《人防规范》予以更正。
问题2：战时一级、二级负荷的电源引接不符合要求解析：根据《人防规范》7.2.15条，防空地下室战时各级负荷的电源应符合下列要求：1.战时一级负荷，应有两个独立的电源供电，其中一个独立电源应是该防空地下室的内部电源；2.战时二级负荷，应引接区域电源，当引接区域电源有困难时，应在防空地下室内设置自备电源”。
战时一级负荷应有二个独立的电源供电，且必须要有一路内部电源(内部柴油电站或EPS、UPS蓄电池组)供电，因为外部电力系统电源战时失电的可能性极大，不能保证用电的可靠性。
一级负荷容量较小时，以设置EPS、UPS蓄电池组电源为宜。
战时二级负荷应引接区域电站电源，或周围防空地下室的内部电站电源。
无法无法引接时，也应如同一级负荷一样，由EPS、UPS 蓄电池组供电。
设计常见错误是：战时一级负荷的电源，一路引接电力系统、一路引接区域电站，没有设置内部柴油电站或EPS、UPS蓄电池组；对战时二级负荷的电源，当引接区域电源有困难时，没有设置EPS、UPS蓄电池组。
这样做，无法保证战时一级、二级负荷用电的可靠性，设计时必须按照《人防规范》的上述要求执行。
问题3：每个防护单元的配电系统未能自成体系解析：根据《人防规范》7.2.14“每个防护单元应设置人防电源配电柜(箱)，自成配电系统“、7.4.9”从低压配电室、电站控制室至每个防护单元的战时配电回路应各自独立”。
浅谈人防工程电气设计常见问题
浅谈人防工程电气设计常见问题人防工程电气设计是指针对人防工程中所涉及的电气设备和系统进行设计规划，以确保人防设施的正常运行和安全性。
在人防工程中，电气设计是至关重要的一环，因此设计过程中常常会遇到一些常见问题。
下面就浅谈人防工程电气设计常见问题，以便更好地指导设计工程师在实际工作中的处理方法。
一、电气设计中常见的问题1. 设备选型不合适在人防工程电气设计过程中，很多设计工程师在设备选型时往往会存在一些问题，比如选用的设备功率过大或者过小，或者与实际使用场景不匹配。
在进行电气设备选型时，设计工程师需要充分考虑人防设施实际需求，选用合适的设备规格和型号，以确保设备的正常运行和使用寿命。
2. 接地设计不合理在人防工程中，接地系统是非常重要的一部分，它直接关系到设备的安全可靠运行和人员的安全。
然而在实际设计中，很多设计工程师对接地系统的设计容易忽视，导致接地系统设计不合理，影响电气设备的接地效果和人员的安全。
在进行电气设计时，设计工程师需要对接地系统进行合理设计，确保设备的安全运行和人员的安全。
5. 电气设计图纸不清晰在人防工程中，电气设计图纸是设计工程师交流和表达设计意图的重要工具。
然而在实际设计中，很多设计工程师在绘制图纸时存在一些问题，比如绘图不规范、标注不清晰、图纸信息不完整等。
这些问题会给设计施工带来困扰，影响工程质量和进度。
在进行电气设计时，设计工程师需要绘制清晰规范的图纸，确保施工人员能够准确理解和执行设计意图。
以上就是人防工程电气设计中常见的问题，设计工程师在实际工作中需要注意这些问题，并且采取相应的措施加以避免或解决，以确保人防设施的正常运行和安全性。
二、解决问题的方法1. 加强前期调研在进行电气设计时，设计工程师需要充分了解人防设施的实际需求，包括用电负载、用电特点、环境条件等，以便进行合理的设备选型和系统设计。
2. 合理设计防护措施在进行电气设计时，设计工程师需要对设备的保护措施进行合理设计，确保设备能够在恶劣环境下正常运行。
浅谈人防工程电气设计常见问题
浅谈人防工程电气设计常见问题人防工程电气设计是保障人们在紧急情况下的安全撤离和生命安全的重要环节。
在实际设计中常常存在一些常见问题，下面将对这些问题进行浅谈。
人防工程电气设计中常见的问题是电力系统的可靠性不足。
由于人防工程的场所一般是紧急情况下人们的临时聚集场所，因此对电力供应的可靠性要求较高。
在实际设计中，由于对电力负载和备用电源的评估不足，导致电力系统容易出现过载、断电等问题，从而影响人们的安全撤离。
人防工程电气设计中常见的问题是灯光的亮度不足。
在人防工程中，灯光作为人们安全撤离的重要指示物，其亮度要求较高。
在实际设计中，由于对场地的光照条件和人员密度的评估不足，导致灯光的亮度不足，从而使人们在紧急情况下很难辨认出逃生通道和紧急出口，增加了安全隐患。
人防工程电气设计中常见的问题是监控设备的覆盖范围不全。
在人防工程中，监控设备的设置是保障人们安全的重要手段之一。
在实际设计中，由于对监控点位和监控设备的评估不足，导致监控设备的覆盖范围不全，无法对场地的各个角落进行有效监控，从而影响了人们的安全。
人防工程电气设计中常见的问题是火灾报警系统的灵敏度不足。
在人防工程中，火灾报警系统是预警火灾的关键设备之一。
在实际设计中，由于对火灾潜在风险和火灾发生可能性的评估不足，导致火灾报警系统的灵敏度不足，不能及时有效地发出警报，增加了火灾蔓延的风险。
人防工程电气设计中存在的常见问题主要包括电力系统的可靠性不足、灯光的亮度不足、监控设备的覆盖范围不全、火灾报警系统的灵敏度不足和紧急停电系统的自动切断功能不足。
为解决这些问题，应加强对电力负载、备用电源、光照条件、监控点位和设备、火灾潜在风险和紧急情况下电力需求的评估，以确保人们在紧急情况下的安全撤离和生命安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人防工程电气设计过程中常见的问题
1、柴油电站的设置：
1）柴油电站防护等级应与最高防护等级一致。
（我们接触的多是核6级和6B级，柴油电站应设在核6级内）05SFD10定3-8页2）当有人掩和物资库时，柴油电站宜与人掩设置在一起。
（柴油电站机房为染毒区，电站不宜与物资库相结合，因不能设置防毒通道（无滤毒通风），染毒时机组操作、管理、运行人员不能洗消，无法进入主体清洁区）07FJ05第5页
3）储油间灯具选用IP2X型，机房内配电箱防护等级IP54，控制室内为IP4X.
4）固定电站应绘制总配电系统图。
5）固定电站应绘制平面布置和剖面图。
2、配电箱宜设置在清洁区内。
（常见的是口部冲洗泵多设在染毒
区内，控制箱要设在清洁区内，同时也要有就地控制，汽车库无清洁区，配电箱可设置在染毒区内。
）
3、备用管设置
1）单元连通口和柴油电站易忽略（口部基本都能设）
2）分期建设的地下室连通口宜预埋备用管。
（主要是考虑分期建设的多个单体防空地下室应有通道连通，区域电站或内部电站的人防内电源的电缆宜在人防通道内敷设，不宜在室外地面下敷设）
05SFD10第39页。
4、防爆波电缆井的设置：一般情况下强弱电应分别设置，但当地
下室较小，管线较少时强弱电可合用。
5、关于抗力片的设置。
一般核6级，核6B级，常6级人防工程
的电气管线不需要设置抗力片；5级及以上的人防工程的电气管线在冲击波方向（防护密闭门或临战封堵处外侧）应设置抗力片保护。
07FD02第57页。
6、呼唤按钮的设置：仅主要出入口需设置呼唤按钮（主要出入口
在外部染毒时可以进线洗消，而次要出入口不能进行洗消）见GB50038-2005
7、简易洗消间可不设插座。
（人民防空地下室施工图设计文件审
查要点RFJ 06-2008）
8、、电话分机的设置：配套工程的风机房、柴油电站也应设置。
见GB50038-2005
9、关于接地问题。
1）说明中等电位部分应按规范7.6.3条写。
2）基地图纸中固定电站应画细一点（固定电站图集08FJ04第77页有图示）
3）地下室应设置接地测试端子。
