钢筋闪光对焊接头
钢筋闪光对焊原理和要求
闪光对焊原理和要求闪光对焊焊接过程的本质就是通过适当的物理-化学过程，使两个分离表面的金属连为一体，达到焊接目的。
焊接装配面为对接接头，接通电源并使其断面逐渐移近达到局部接触，利用电阻加热这些接触点（产生闪光）使其断面金属融化，直到端面部位在一定深度范围内达到预定温度时，迅速施加顶锻力完成焊接的方法，包括连续闪光对焊与预热闪光对焊。
一、对焊过程分析连续闪光对焊焊接循环由闪光、顶锻、保持、休止等程序组成。
闪光、顶锻二个连续阶段组成连续闪光对焊接头形成过程。
而保持、休止等程序则是对焊操作过程中所必须的。
预热闪光对焊则对其焊接循环中（闪光之前）设有预热阶段。
闪光的形成实质：接通电源并使两焊件端面轻微接触。
对口间将形成许多具有很小电阻的小触点，在很大电流密度的加热下，瞬间融化而形成连接对口两端的液体过梁。
同时在液体表面张力径向电磁压缩效应力，电磁斥力，电磁引力作用下，再加上强烈的加热。
过梁内部其他的表面之间形成巨大的压力差。
例如：再低碳钢闪光对焊中，资料表明，过梁中的电流密度在爆破瞬间可高达3000A/mm2，爆破瞬间金属蒸气压力可达数百大气压，而它的温度高达6000—8000℃，液态金属微滴以超过６０m/s的温度从对口间隙抛射出来，形成火花急流—闪光。
闪光对焊时，为了获得优质接头，闪光阶段结束时必须满足以下三个要求：1. 对口金属尽量不被氧化。
这就要求闪光进行的稳定而又激烈，尤其要控制好闪光过程中焊件不应该短路，否则，将使端面局部过热。
2.在对口及其附近区域获得合适的温度分布。
其标志沿对口端面加热均匀，沿焊件长度获得合适的温度分布，端面上有一层厚的液态金属层。
3.顶锻是闪光对焊后期阶段，是对焊件施加顶锻力，使烧化端面紧紧接触，并使其实现优质结合所必须的操作。
闪光对焊时，为了获得优质接头，顶锻结束时必须满足下面基本要求：即对口及临近区域获得足够而又适当的塑性变形。
实践证明，要保证闪光结束时端面完全不被氧化是难以办到的，而安全可靠的途径是使那些在闪光节段氧化了的金属，利用顶锻随液体金属尽量排撞挤到毛刺中去。
钢筋闪光对焊
钢筋闪光对焊是将两钢筋安放成对接形式，压紧于两电极之间，利用电阴热使接触点金属熔化，产生强烈飞溅，形成闪光，迅速加顶锻力完成的一种压焊方法。
一、对焊设备钢筋闪光对焊需要用对焊机。
对焊机按其型式分为弹簧顶锻式、杠杆挤压弹簧顶锻式、电动凸轮顶锻式、气压顶锻式等。
常用对焊机技术性能见下表。
UN1-75型对焊机立面如图所示。
二、闪光对焊工艺钢筋闪光对焊的焊接工艺分为连续闪光焊、预热闪光焊和闪光一预热闪光焊三种。
当钢筋直径较小、钢筋级别较低、焊机容量在80～160kV A的情况下，可采用连续闪光焊；当超过上述情况，且钢筋端面较平整，宜采用预热闪光焊；当钢筋端面不平整，应采用闪光一预热闪光焊。
连续闪光焊所能焊接的钢筋上限直径，应根据焊机容量、钢筋级别等具体情况而定，并应符合表的规定：Ⅳ级钢筋对焊时，应采用预热闪光焊或闪光一预热闪光焊工艺。
当接头拉伸试验结果发生脆性断裂，或弯曲试验不能达到规定要求时，应在对焊机上进行焊后热处理。
热处理工艺应符合下列要求：1．待接头冷却至常温，将电极钳口调至最大间距，重新夹紧；2．应采用最低的变压器级数，进行脉冲式通电加热；每次脉冲循环，应包括通电时间间歇时间，并宜为3s；3．焊后热处理温度应在750～850℃选择，随后在环境温度下自然冷却。
采用UN2－150型对焊机（电动凸轮传动）或UN17－150-1型对焊机（气一液压转动）进行大直径钢筋焊接时，宜先采取锯割或气割方式对钢筋端面进行平整处理，然后，采取预热闪光焊工艺，并应符合下列要求：1．闪光过程应强烈、稳定；2．顶锻凸块应垫高；3．应准确调整并严格控制各过程的起点和止点。
三、焊接参数闪光对焊的焊接参数包括调伸长度、烧化留量、顶锻留量以及变压器级数等。
连续闪光焊时的留量应包括烧化留量、有电顶锻留量和无电顶锻留量。
闪光一预热闪光焊时的留量应包括：一次烧化留量、预热留量、二次烧化留量、有电顶锻留量和无电顶锻留量。
下图：调伸长度的选择，应随钢筋级别的提高和钢筋直径的加大而增加。
钢筋闪光对焊接头质量标准及检验方法
钢筋闪光对焊接头质量标准及检验方法引言：钢筋闪光对焊接头是建筑、桥梁等工程中常见的连接方式之一。
其质量直接关系到工程结构的牢固程度和稳定性。
为了确保钢筋闪光对焊接头的质量，需要根据一定的标准和采用适当的检验方法进行检验。
本文将介绍钢筋闪光对焊接头的质量标准及相应的检验方法，以提供参考。
一、钢筋闪光对焊接头质量标准1. 国家标准《钢筋闪光对焊接头技术规程》（GB/T 1499.2-2018）是国家对钢筋闪光对焊接头的质量标准进行统一的标准文档。
根据该标准，钢筋闪光对焊接头的质量应符合以下要求：（1）焊缝应均匀、连续，无缺陷和夹渣等缺陷；（2）焊缝与钢筋的连接牢固，焊缝与母材之间无明显的夹杂物；（3）焊接头表面应光洁，无裂纹、夹沙、气孔等缺陷；（4）焊接头尺寸应符合设计要求，无明显的凸起或凹陷。
2. 工程规范除了国家标准外，各行业的工程规范也会对钢筋闪光对焊接头的质量进行具体要求，例如建筑行业的《建筑钢筋工程施工及验收规范》（GB 50204-2015）、桥梁行业的《公路桥梁施工与验收规范》（JTG/T B02-2013）等。
这些规范主要是针对具体的工程类型，对焊接头的质量要求可能会有更为具体的规定，包括焊接头的尺寸、形状、角度、强度等。
二、钢筋闪光对焊接头质量检验方法1. 目视检验目视检验是最常用、最直观的一种检验方法。
通过裸眼观察焊接头的外观，可以初步判断焊接质量是否合格。
目视检验主要包括以下几个方面：（1）焊缝的均匀性和连续性；（2）焊缝表面的光洁度；（3）焊缝与母材之间的连接情况；（4）焊接头是否存在裂纹、夹沙和气孔等缺陷。
2. 检测仪器除了目视检验外，还可以使用一些专门的检测仪器进行检验，以更加准确地评估焊接头的质量。
（1）超声波探伤仪：用于检测焊缝中的夹杂物、气孔等缺陷。
（2）放射性检测仪器：用于检测焊接头的裂纹和缺陷。
3. 抽取样本在进行钢筋闪光对焊接头质量检验时，需要从焊接部位抽取样本进行检测。
钢筋接头要求

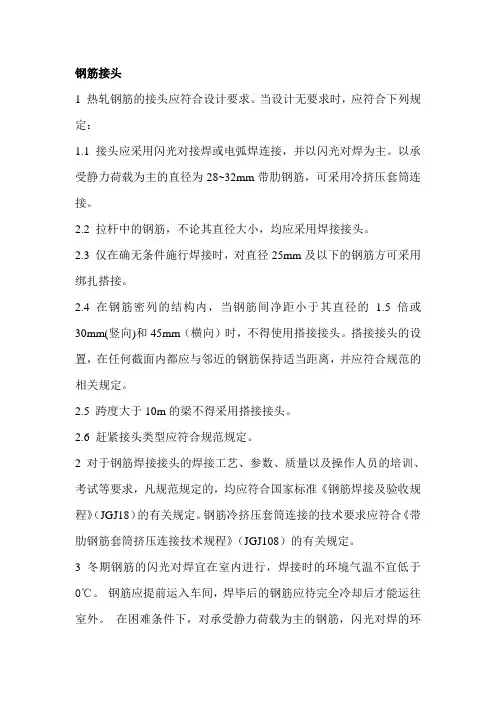

钢筋接头1 热轧钢筋的接头应符合设计要求。
当设计无要求时，应符合下列规定：1.1 接头应采用闪光对接焊或电弧焊连接，并以闪光对焊为主。
以承受静力荷载为主的直径为28~32mm带肋钢筋，可采用冷挤压套筒连接。
2.2 拉杆中的钢筋，不论其直径大小，均应采用焊接接头。
2.3 仅在确无条件施行焊接时，对直径25mm及以下的钢筋方可采用绑扎搭接。
2.4 在钢筋密列的结构内，当钢筋间净距小于其直径的 1.5倍或30mm(竖向)和45mm（横向）时，不得使用搭接接头。
搭接接头的设置，在任何截面内都应与邻近的钢筋保持适当距离，并应符合规范的相关规定。
2.5 跨度大于10m的梁不得采用搭接接头。
2.6 赶紧接头类型应符合规范规定。
2 对于钢筋焊接接头的焊接工艺、参数、质量以及操作人员的培训、考试等要求，凡规范规定的，均应符合国家标准《钢筋焊接及验收规程》（JGJ18）的有关规定。
钢筋冷挤压套筒连接的技术要求应符合《带肋钢筋套筒挤压连接技术规程》（JGJ108）的有关规定。
3 冬期钢筋的闪光对焊宜在室内进行，焊接时的环境气温不宜低于0℃。
钢筋应提前运入车间，焊毕后的钢筋应待完全冷却后才能运往室外。
在困难条件下，对承受静力荷载为主的钢筋，闪光对焊的环境气温可适当降低，最低不应低于-10℃。
冬期电弧焊接时，应有防雪、防风及保温措施，并应选用韧性较好的焊条。
焊接后的接头严禁立即接触冰雪。
4 采用闪光对焊接头时，应符合下列规定：4.1 每批钢筋焊接前，应先选定焊接工艺和参数，按实际条件进行焊接，并检验接头外观质量及规定的力学性能。
仅在试焊质量合格和焊接工艺（参数）确定后，方可成批焊接。
4.2 每个焊工均应在每班工作开始时，先按实际条件试焊2个对焊接头试件，并做冷弯试验，待其结果合格后方可正式施焊。
4.3 每个闪光对焊接头的外观应符合下列要求：4.3.1 接头周缘应有适当的镦粗部分，并呈均匀的毛刺外形；4.3.2 钢筋表面不应有明显的烧伤或裂纹；4.3.3 接头弯折的角度不得大于4°；4.3.4 接头轴线的偏移不得大于0.1d，并不得大于2mm。
钢筋接头检验取样方法及试验结果评定

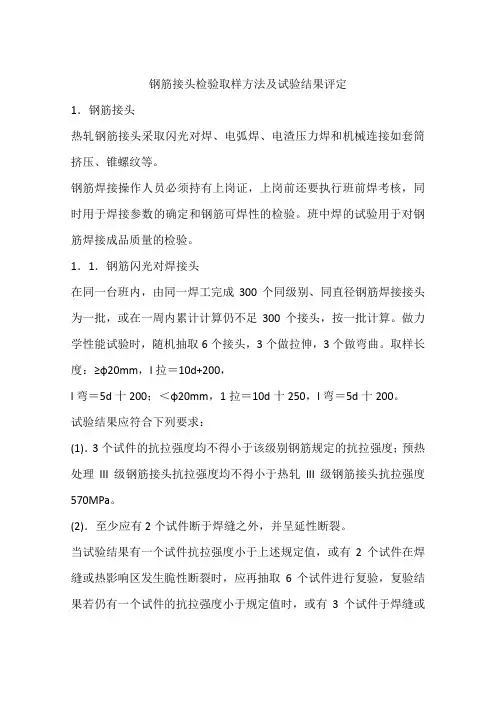

钢筋接头检验取样方法及试验结果评定1．钢筋接头热轧钢筋接头采取闪光对焊、电弧焊、电渣压力焊和机械连接如套筒挤压、锥螺纹等。
钢筋焊接操作人员必须持有上岗证，上岗前还要执行班前焊考核，同时用于焊接参数的确定和钢筋可焊性的检验。
班中焊的试验用于对钢筋焊接成品质量的检验。
1．1．钢筋闪光对焊接头在同一台班内，由同一焊工完成300个同级别、同直径钢筋焊接接头为一批，或在一周内累计计算仍不足300个接头，按一批计算。
做力学性能试验时，随机抽取6个接头，3个做拉伸，3个做弯曲。
取样长度：≥φ20mm，l拉＝10d+200，l弯＝5d十200；＜φ20mm，1拉＝10d十250，l弯＝5d十200。
试验结果应符合下列要求：(1)．3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度；预热处理III级钢筋接头抗拉强度均不得小于热轧III级钢筋接头抗拉强度570MPa。
(2)．至少应有2个试件断于焊缝之外，并呈延性断裂。
当试验结果有一个试件抗拉强度小于上述规定值，或有2个试件在焊缝或热影响区发生脆性断裂时，应再抽取6个试件进行复验，复验结果若仍有一个试件的抗拉强度小于规定值时，或有3个试件于焊缝或热影响区呈脆性断裂，则该批钢筋接头为不合格品。
做弯曲试验时，3个弯曲试件试验时至少应有两个试件不得发生破断，当试验结果有·2个试件发生破断时，应再抽取6个试件进行复验，结果如仍有3个试件发生破断，则该批接头为不合格品。
’预应力钢筋与螺丝端杆闪光对焊接头技伸试验结果，3个试件应全部断于焊缝之外，并呈廷性断裂。
当试验结果有一个试件在焊缝或热影响区发生脆断时7应再抽取3个试件进行复验，若仍有一个试件在焊缝或热影响区发生脆断，则该批接头为不合格品。
．1．2．钢筋电弧焊接头在现场焊接条件下，同一楼层、同一焊工以300个同接头形式、同钢筋级别的接头为一批，不足300个接头仍作为一，每批从成品中取3根试件做拉力试验。
取样长度为焊缝两端各留200mm。
钢筋焊接接头试验方法
钢筋焊接接头试验方法JGJ27—86 主编单位：陕西省建筑科学研究所批准部门：城乡建设环境保护部实行日期：1986年10月1日通知（86）城科字第273号由陕西省建筑科学研究所负责组织编制的《钢筋焊接接头试验方法》，经我部审查，批准为部标准，编号GJ27—86，从一九八六年十月一日起实行。
各单位在执行本标准过程中，有何意见和问题，请函告陕西省建筑科学研究所，以便解释，并供修订时参考。
城乡建设环境保护部一九八六年五月二十九日编制说明《钢筋焊接及验收规程》JGJ18—84已经城乡建设环境保护部批准，并颁发实施。
该规程中明确规定，在焊工考试、工程开工前钢筋焊接性能试验，以及钢筋焊接接头和焊接制品的质量验收中，均需进行拉伸、抗剪和弯曲等基本性能试验。
在某些比较特殊的工程（或构件）中，以及进行工程质量事故分析和钢筋焊接工艺研究时，还需要进行冲击、疲劳、硬度、金相等特殊性能试验。
因此，对这些试验方法作出明确的统一的规定，对于提高钢筋焊接质量，促进钢筋焊接技术的发展，具有十分重要的意义。
城乡建设环境保护部于一九八四年初下达《一九八四年制订、修订标准规范计划》中，第２７项为“钢筋焊接接头试验方法”（标准）的制订。
主编单位为陕西省建筑科学研究所。
根据部下达计划，陕西省建筑科学研究所组织中国建筑科学研究院结构所、冶金部建筑研究总院、上海市建筑构件研究所、黑龙江省低温建筑科研所、南京市混凝土构件公司、铁道部科学研究院等单位有关同志组成本标准编制组。
编制组确定了编制原则和主要内容，进行调查研究，收集并参考国内外有关试验标准和其他技术资料，开展多项试验方法的研究工作，结合钢筋焊接核头的特点，先后编写提出“钢筋焊接接头试验方法”讨论稿四稿，广泛征求全国有关单位的意见，认真修改，最后，经全国性会议审查定稿。
本标准共包括三章七节四十条，以及附录六份。
每一试验方法中，对其适用范围、试件、试验设备、试验方法和试验报告都作了比较明确的规定。
钢筋闪光对焊施工工艺标准
钢筋闪光对焊施工工艺标准钢筋闪光对焊施工工艺标准1 总则1.1 为了加强钢筋焊接施工质量管理，统一钢筋闪光对焊施工中的工艺过程，保证钢筋焊接的施工质量，制定本施工工艺。
1.2 本工艺标准适用于工业与民用建筑热轧钢筋的连续闪光焊、预热闪光焊、闪光一预热闪光焊。
1.3 本工艺与国家标准《建筑工程施工质量验收统一标准》（GB50300—2001）（以下简称为《标准》）及《钢结构工程施工质量验收规范》（GB50205—2001）、《混凝土结构工程施工质量验收规范》（GB50204—2002）（以下简称《规范》）以及国家现行行业标准《钢筋焊接及验收规程》（JGJ18—96）（以下简称规程）配套使用。
1.4 钢筋焊接施工中采用的施工技术文件、承包合同对施工质量验收的要求不得低于《规范》规定。
1.5 钢筋焊接施工质量：工艺过程除执行《规范》、《规程》及本工艺外，应符合国家现行有关规定。
2 术语2.1 钢筋闪光对焊将两钢筋安放成对接形式，利用电阻热接触点金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。
2.2 检验对检验项目中的性能进行量测、检查、试验等，并将结果与标准规定要求进行比较，以确定每项性能是否合格所进行的活动。
2.3 连续闪光焊通电后，应借助操作杆使两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面的凸出部分互相熔化，并将熔化的金属微粒向外喷射形成火光闪光，再徐徐不断地移动钢筋形成连续闪光，待预定的烧化留量消失后，以适当压力迅速进行顶锻，即完成整个连续闪光焊接。
2.4 预热闪光焊通电后，应使两根钢筋端面交替接触和分开，使钢筋端面之间发生断续闪光，形成烧化预热过程。
当预热过程完成，应立即转入连续闪光和顶锻。
2.5 闪光——顶热闪光焊通电后，应首先进行闪光，当钢筋端面已平整时，应立即进行预热、闪光及顶锻过程。
3 基本规定3.1 焊工必须持有有效的焊工考试合格证。
3.2 对焊机及配套装置应经常维护保养和定期检修，确保正常使用，冷却机、压缩空气等应符合要求。
闪光对焊施工工艺标准
闪光对焊施工工艺Jenny was compiled in January 2021本工艺适用于直径14~25mm 的HPB235、HRB335、HRB400 钢筋接长的对焊焊接。
(1)闪光对焊：闪光对焊是将两根钢筋安放成对接形式，利用焊接电流通过两根钢筋接触点产生的电阻热，使接触点金属熔化，产生强烈的飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法。
(2)对焊连接：通过钢筋热熔顶锻压力作用，使两根钢筋热熔后粘接，将一根钢筋受到的力传递至另一根钢筋的连接方法。
(3)抗拉强度：接头试件在拉伸试验过程中，按钢筋公称面积计算所达到的最大拉应力值。
(1)含有焊接接头的钢筋在冷拉过程中，若在接头部位发生断裂时，可切除热影响区后再焊再拉；但不得多于两次。
且其冷拉工艺与要求应符合现行国家标准《混凝土结构工程施工质量验收规范》 (GB50204)的规定。
(2)在工程开工或每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验。
合格后，方可正式生产。
试件数量与要求，应与质量检查与验收时间相同。
(3)钢筋焊接施工之前，应清除钢筋或钢板焊接部位和与电极接触的钢筋表面上的锈斑、油污、杂物等；当钢筋端部有弯折、扭曲时，应予以矫直或切除。
(4)进行闪光对焊时，应随时观察电源电压的波动情况。
当电源电压下降大于 5%或小于 8%时，应提高焊接变压器级数；当大于或等于 8%时，不得进行焊接。
(5)焊机应经常维护保养和定期检修，确保正常使用。
(6)对从事钢筋焊接施工的班组及有关人员应经常进行安全生产教育，执行现行国家标准《焊接与切割安全》 GB9448 中有关规定，并应执行和实施安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏焊接设备等事故。
(7)钢筋连接件的混凝土保护层厚度宜符合《混凝土结构工程施工质量验收规范》 (GB50204)中，关于钢筋混凝土保护层最小厚度的规定，且不得小于 15mm ，连接件之间的横向净距不宜小于 25mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
交底人：填发日期：年月日
B、与电极接触处的钢筋表面不得有明显烧伤。
C、接头处的弯折角不大于4度。
D、接头处的轴线偏移，不大于0.1倍钢筋直径，同时不大于2mm。
4.成品保护
焊接后稍冷却才能松开电极钳口，取出钢筋时必须平稳，以免接头弯折。雨天不得进行焊接作业。
5.应注意的质量问题
在钢筋对焊生产中，应重视焊接全过程中的任何一个环节，以确保焊接质量，若出现异常现象，应参照表2查找原因，及时消除。
2.操作工艺
2.1工艺流程：
检查设备→选择焊接工艺及参数→试焊、作模拟试件→送试→确定焊接参数→焊接→质量检验
2.1.1连续闪光对焊工艺过程：
闭合电路→闪光/(两钢筋端面轻微接触)→连续闪光加热到将近熔点/(两钢筋端面徐徐移动接触)→带电顶锻→无电顶锻
2.1.2预热闪光对焊工艺过程：
闭合电路→断续闪光预热/(两钢筋端面交替接触和分开)→连续闪光加热到将近熔点/(两钢筋端面徐徐移动接触)→带电顶锻→无电顶锻
1.2.2对焊机有配套装置、冷却水、压缩空气等应符合要求。
1.2.3电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。
1.2.4作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。
1.2.5熟悉料单，弄清接头位置，做好技术交底。
2.6.2预热闪光焊：通电后，应使两根钢筋端面交替接触和分开，使钢筋端面之间发生断续闪光，形成烧化预热过程。当预热过程完成，应立即转入连续闪光和顶锻。
2.6.3闪光一顶热闪光焊：通电后，应首先进行闪光，当钢筋端面已平整时，应立即进行预热、闪光及顶锻过程。
2.6.4保证焊接接头位置和操作要求：
2.6.4.1焊接前和施焊过程中，应检查和调整电极位置，拧紧夹具丝杆。钢筋在电极内必须夹紧、电极钳口变形应立即调换和修理。
3．切除或矫直钢筋的接头
3.质量验收标准
3.1主控项目：
1)纵向受力钢筋的连接方式应符合设计要求。
检验方法：观察，全数检查。
2)抽取钢筋焊接接头试件作力学性能检验，其质量必须验收规程的规定。
检验方法：检查焊接试件试验报告单。
3.2一般项目：
1)钢筋闪光对焊接头外观检查结果，应符合下列要求：
A、接头部位不得有横向裂纹。
2.5试焊、做班前试件；在每班正式焊接前，应按选择的焊接参数焊接6个试件，其中3个做抗拉试验，3个做抗弯试验。经试验合格后，方可按确定的焊接参数成批生产。
2.6对焊焊接操作：
2.6.1连续闪光焊：通电后，应借助操作杆使两钢筋端面轻微接触，使其产生电阻热，并使钢筋端面的凸出部分互相熔化，并将熔化的金属微粒向外喷射形成火光闪光，再徐徐不断地移动钢筋形成连续闪光，待预定的烧化量消失后，以适当压力迅速进行顶锻，即完成整个连续闪光焊接。
2.6.4.2钢筋端头如起弯或成“马蹄”形则不得焊接，必须煨直或切除。
2.6.4.3钢筋端头120mm范围内的铁锈、油污，必须清除干净。
3.6.4.4焊接过程中，粘附在电极上的氧化铁要随时清除干净。
2.6.4.5接近焊接接头区段应有适当均匀的镦粗塑性变形，端面不应氧化。
2.6.4.6焊接后销冷却才能松开电极钳口，取出钢筋时必须平稳，以免接头弯折。
3．避免过多带电顶锻
6
接头区域裂纹
1．检验钢筋的碳、硫、磷含量；若不符合规定时，应更换钢筋
2．采取低频预热方法，增加预热强度
7
钢筋表面微熔及烧伤
1．清除钢筋被夹紧部位的铁锈和油污
2．清除电极内表面的氧化物
3．改进电极槽口形状，增大接触面积
4．夹紧钢筋
8
接头弯折或轴线偏移
1．正确调整电极位置
2．修整电极钳口或更换已变形的电极
2.7质量检查：在钢筋对焊生产中，焊工应认真进行自检，若发现偏心、弯折、烧伤、裂缝等缺陷，应切除接头重焊，并查找原因，及时消除。
钢筋对焊异常现象、焊接缺陷及防止措施表2
项次
异常现象和缺陷种类
防止措施
1
烧化过程剧烈，并产生强烈的爆炸声
1．降低变压器级数
2．减慢烧化速度
2
闪光不稳定
1．清除电极底部和表度
3
接头中有氧化膜、未焊透或夹渣
1．增加预热程度
2．加快临近顶锻时的烧化速度
3．确保带电顶锻过程
4．加快顶锻速度
5．增大顶锻压力
4
接头中有缩孔
1．降低变压器级数
2．避免烧化过程过分强烈
3．适当增大顶锻留量及顶锻压力
5
焊缝金属过烧或热影响区过热
1．减小预热程度
2．加快烧化速度，缩短焊接时间
2.1.3闪光-预热闪光对焊工艺过程：
闭合电路→一次闪光闪平端面/(两钢筋端面轻微徐徐接触)→断续闪光预热/(两钢筋端面交替接触和分开)→二次连续闪光加热到将近熔点/(两钢筋端面徐徐移动接触→带电顶锻→无电顶锻
2.2焊接工艺方法选择：当钢筋直径较小，钢筋级别较低，可采用连续闪光焊。采用连续闪光焊所能焊接的最大钢筋直径应符合表1的规定。当钢筋直径较大，端面较平整，宜采用预热闪光焊；当端面不够平整，则应采用闪光一预热闪光焊。
连续闪光焊钢筋上限直径表1
焊机容量(KVA)
钢筋级别
钢筋直径(mm)
150
Ⅰ级
Ⅱ级
Ⅲ级
25
22
20
100
Ⅰ级
Ⅱ级
Ⅲ级
20
18
16
75
Ⅰ级
Ⅱ级
Ⅲ级
16
14
12
2.3焊接参数选择：闪光对焊时，应合理选择调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。
2.4检查电源、对焊机及对焊平台、地下铺放的绝缘橡胶垫、冷却水、压缩空气等，一切必须处于安全可靠的状态。
施工单位
工程部位
钢筋闪光对焊接头
交
底
内
容
1.施工准备
1.1材料及主要机具：
1.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
1.1.2主要机具：对焊机具及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、钢丝刷、冷拉调直作业线。
1.2作业条件：
1.2.1焊工必须持证上岗。
