BIM每日一技398 Revit种关于砌体墙排砖的方法（方法一）
BIM5D排砖技术工程应用分析

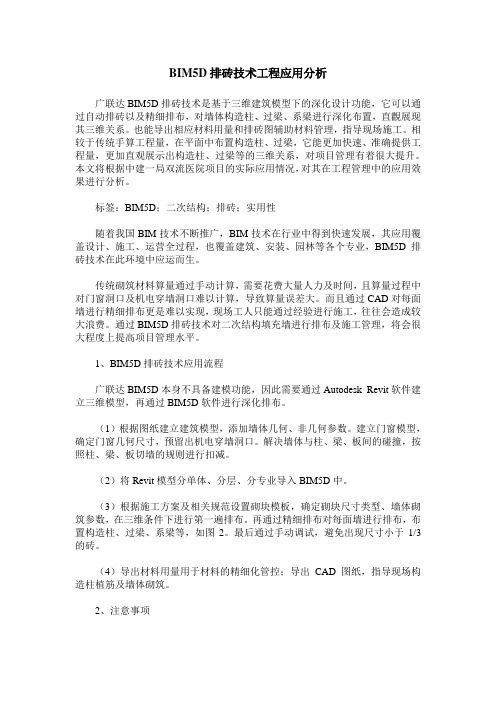

BIM5D排砖技术工程应用分析广联达BIM5D排砖技术是基于三维建筑模型下的深化设计功能，它可以通过自动排砖以及精细排布，对墙体构造柱、过梁、系梁进行深化布置，直觀展现其三维关系。
也能导出相应材料用量和排砖图辅助材料管理，指导现场施工。
相较于传统手算工程量，在平面中布置构造柱、过梁，它能更加快速、准确提供工程量，更加直观展示出构造柱、过梁等的三维关系，对项目管理有着很大提升。
本文将根据中建一局双流医院项目的实际应用情况，对其在工程管理中的应用效果进行分析。
标签：BIM5D；二次结构；排砖；实用性随着我国BIM技术不断推广，BIM技术在行业中得到快速发展，其应用覆盖设计、施工、运营全过程，也覆盖建筑、安装、园林等各个专业，BIM5D排砖技术在此环境中应运而生。
传统砌筑材料算量通过手动计算，需要花费大量人力及时间，且算量过程中对门窗洞口及机电穿墙洞口难以计算，导致算量误差大。
而且通过CAD对每面墙进行精细排布更是难以实现，现场工人只能通过经验进行施工，往往会造成较大浪费。
通过BIM5D排砖技术对二次结构填充墙进行排布及施工管理，将会很大程度上提高项目管理水平。
1、BIM5D排砖技术应用流程广联达BIM5D本身不具备建模功能，因此需要通过Autodesk Revit软件建立三维模型，再通过BIM5D软件进行深化排布。
（1）根据图纸建立建筑模型，添加墙体几何、非几何参数。
建立门窗模型，确定门窗几何尺寸，预留出机电穿墙洞口。
解决墙体与柱、梁、板间的碰撞，按照柱、梁、板切墙的规则进行扣减。
（2）将Revit模型分单体、分层、分专业导入BIM5D中。
（3）根据施工方案及相关规范设置砌块模板，确定砌块尺寸类型、墙体砌筑参数，在三维条件下进行第一遍排布。
再通过精细排布对每面墙进行排布，布置构造柱、过梁、系梁等，如图2。
最后通过手动调试，避免出现尺寸小于1/3的砖。
（4）导出材料用量用于材料的精细化管控；导出CAD图纸，指导现场构造柱植筋及墙体砌筑。
基于BIM技术砌体结构施工工法(2)
基于BIM技术砌体结构施工工法基于BIM技术的砌体结构施工工法一、前言随着建筑业的发展，传统的砌体结构施工工法存在效率低、质量难控、信息不畅等问题。
而基于BIM技术的砌体结构施工工法则通过数字化建模、信息共享和协同设计等手段，有效地解决了这些问题。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点基于BIM技术的砌体结构施工工法具有以下几个特点：1. 数字化建模：通过BIM技术，将施工过程中的各个环节进行数字化建模，实现了施工过程的可视化和信息化管理。
2. 信息共享与协同设计：通过BIM平台，不同专业的设计师和施工人员可以共享建筑模型，并进行协同设计，提高了施工效率和准确性。
3. 智能化施工：基于BIM模型，可以进行自动化施工规划，实现砌体结构施工的智能化、自动化和精细化。
4. 实时监控与反馈：通过BIM模型的实时监控，可以对施工过程进行实时监控和反馈，及时解决施工中的问题。
三、适应范围基于BIM技术的砌体结构施工工法适用于各类建筑项目，尤其适用于大型和复杂的建筑结构。
该工法可以有效提高施工效率、保证施工质量，并减少施工过程中的误差和浪费。
四、工艺原理基于BIM技术的砌体结构施工工法主要通过数字化建模与实际工程的联系、采取的技术措施进行分析和解释，实现施工工法的理论依据和实际应用。
通过BIM技术，将设计图纸转化为三维模型，对施工过程进行模拟和优化，为施工人员提供准确的施工指导。
通过BIM模型的实时更新和在线共享，充分发挥了不同专业与各工程参与方的协同性和实时性。
五、施工工艺基于BIM技术的砌体结构施工工法包括以下施工阶段：1. 前期准备：进行工艺交底、施工人员培训和机具设备检查等。
2. 模板搭设：根据BIM模型进行模板搭设，确保施工精度和安全性。
3. 砂浆调配：根据设计要求和材料特性，进行砂浆的调配工作。
4. 砌体砌筑：按照BIM模型进行砌体砌筑，注重砌缝对位和垂直度控制。
BIM建模—墙体(BIM技术)
此时将一层是外墙复制到二层，完成后修改二层外墙 的标高，进入二层平面，按上述方法通过“Tab”键快速 选中所以外墙，见下图，在“属性”面板修改墙体实例参 数，底部限制条件“2F”,底部偏移“0”,顶部约束“3F”,顶 部偏移“0”，最终完成效果如右下图。
接下来对二层部分外墙进行修改。进入二层平面，修改三 道外墙见下图，修改墙体的高度。至此，二层外墙创建完 成。
在“项目浏览器”中“视图”下单击“楼层平面”，双击1F进入 一层平面视图。 单击“建筑”选项卡中“墙”下拉菜单中的“建筑墙”，在类型 选择器中选择“ 常规-200mm”的墙体，单击“编辑类型”打开 ，单击“复制”命名为“外墙-240mm”，单击“结构”后面的 “编辑”，见下图。
此时弹出“编辑部件”对话框，见下图，利用插入、删除、向上 、向下命令编辑该墙体的结构层，设置完成后单击两次“确定” 完成新墙体的编辑。
继续选择“ 隔墙-120mm”，修改墙体定位线为“面层面：内 部”，绘制见下图墙体。
至此，一层和二层的所有墙体绘制完成，见下图。
绘制二层的内墙。打开二层平面视图，选择墙体类型 为“内墙-240mm”，定位线为“墙中心线”，顶部标高 为“2F”，顶部偏移为“0”，顶部标高为“3F”，顶部偏 移为“0”，绘制如图5-21所示位置内墙。
选择墙体类型“隔墙-120mm”，通过“复制”创建新的墙 体“隔墙-180mm”，修改其结构层厚度为180mm，见下图 。
在D轴下方沿参照平面绘制墙体，单击“修改”面板上的“对齐 ”命令，单击“内墙-240”的外边线，然后再单击“隔墙-180”的 外边线，使两墙体的外边线对齐，见下图。
选择墙体类型为“隔墙-120mm”，定位线为“墙中心线”， 底部标高为“2F”，底部偏移为“0”，顶部约束为“3F”，顶部 偏移为“0”，绘制见下图位置墙体。
利用Revit插件辅助进行加气块砌体排版设计
利用Revit插件辅助进行加气块砌体排版设计钱兵成【期刊名称】《《建筑施工》》【年(卷),期】2019(041)009【总页数】4页(P1730-1733)【关键词】Revit插件; 砌体排版; 二次结构; 节约成本【作者】钱兵成【作者单位】上海嘉实(集团)有限公司上海 201804【正文语种】中文【中图分类】TU17目前，建筑产业化发展较快，但砌筑工程总体发展水平仍然较低。
虽然新型墙体材料有所发展，但各种新材料仍存在较多的局限性，并非适合各种场景，无法大面积推广使用。
砌体类如蒸压加气混凝土砌块、蒸压灰砂砖等仍然是现阶段乃至较长一段时期内施工便利、取材方便的墙体材料。
现阶段加气块排版，大都采用CAD等工具进行，手工工作量大、工效低，而且由于排版人员对规范的掌握程度不一，CAD排版容易出现加气块组砌不满足规范要求的情况。
同时，CAD排版无法自动统计非标砌块的位置和数量，不具备对砌体进行统筹考虑、集中加工的条件，导致非标砌块均在楼层零散切割，材料浪费较严重。
基于目前已成熟应用的BIM技术，彻底解决砌体排版工效低、损耗率不能有效控制的情况已经变得非常可行。
具体实现途径为：可以利用Revit插件辅助进行砌体排版，导出砌块材料清单、施工图纸。
将砌块按材料清单集中切割加工，加工完成后运输到相应的楼层、工位，砌筑工人按施工图纸组砌到位[1-2]。
1 砌体排版插件的开发1.1 砌块水平排砖规则设砌块长度为L，共分以下几种情况。
1）L≤480 mm：奇数皮砖为L，偶数皮砖双边马牙槎长L＋120 mm，单边马牙槎长L＋60 mm。
2）480 mm＜L≤600 mm：奇数皮砖长为L，偶数皮砖为2块，双边马牙槎一块长300 mm，另一块长L＋190 mm；单边马牙槎一块长300 mm，另一块长L-240 mm。
3）L/600余数为0～100：当L≤1 200 mm时，奇数皮砖为2块，一块长200 mm，另一块长388～500 mm；偶数皮砖一块，砖长60 mm（马牙槎）＋200 mm（1/3砌块长）＋10 mm（灰缝）＋200 mm（搭砌长度）=470 mm，另一块砖长L-350 mm；当L≤1200 mm时，奇数皮、偶数皮砖均为3＋N块。

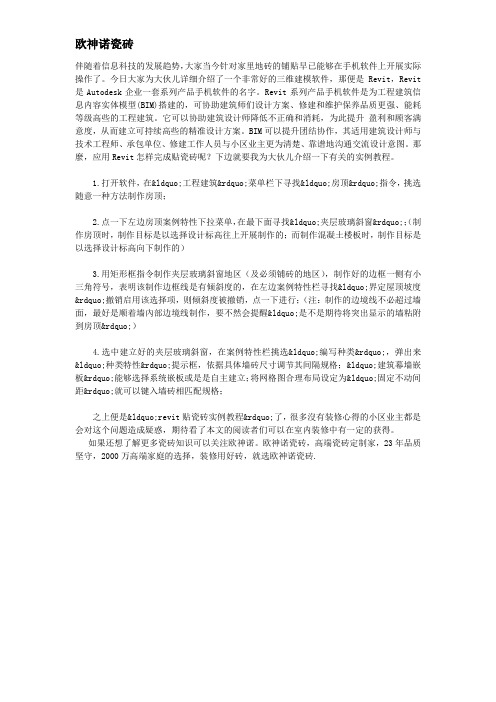

revit贴瓷砖实例教程
欧神诺瓷砖伴随着信息科技的发展趋势，大家当今针对家里地砖的铺贴早已能够在手机软件上开展实际操作了。
今日大家为大伙儿详细介绍了一个非常好的三维建模软件，那便是Revit，Revit 是Autodesk企业一套系列产品手机软件的名字。
Revit系列产品手机软件是为工程建筑信息内容实体模型(BIM)搭建的，可协助建筑师们设计方案、修建和维护保养品质更强、能耗等级高些的工程建筑。
它可以协助建筑设计师降低不正确和消耗，为此提升盈利和顾客满意度，从而建立可持续高些的精准设计方案。
BIM可以提升团结协作，其适用建筑设计师与技术工程师、承包单位、修建工作人员与小区业主更为清楚、靠谱地沟通交流设计意图。
那麼，应用Revit怎样完成贴瓷砖呢？下边就要我为大伙儿介绍一下有关的实例教程。
1.打开软件，在“工程建筑”菜单栏下寻找“房顶”指令，挑选随意一种方法制作房顶；2.点一下左边房顶案例特性下拉菜单，在最下面寻找“夹层玻璃斜窗”；（制作房顶时，制作目标是以选择设计标高往上开展制作的；而制作混凝土楼板时，制作目标是以选择设计标高向下制作的）3.用矩形框指令制作夹层玻璃斜窗地区（及必须铺砖的地区），制作好的边框一侧有小三角符号，表明该制作边框线是有倾斜度的，在左边案例特性栏寻找“界定屋顶坡度”撤销启用该选择项，则倾斜度被撤销，点一下进行；（注：制作的边境线不必超过墙面，最好是顺着墙內部边境线制作，要不然会提醒“是不是期待将突出显示的墙粘附到房顶”）4.选中建立好的夹层玻璃斜窗，在案例特性栏挑选“编写种类”，弹出来“种类特性”提示框，依据具体墙砖尺寸调节其间隔规格；“建筑幕墙嵌板”能够选择系统嵌板或是是自主建立；将网格图合理布局设定为“固定不动间距”就可以键入墙砖相匹配规格；之上便是“revit贴瓷砖实例教程”了，很多沒有装修心得的小区业主都是会对这个问题造成疑惑，期待看了本文的阅读者们可以在室内装修中有一定的获得。
REVIT墙体建模基础教程
REVIT墙体建模基础教程Revit墙体建模是建筑信息模型（BIM）软件Revit中的一个重要功能。
本教程将介绍Revit中基本的墙体建模方法和技巧，帮助初学者快速掌握墙体建模的基本流程。
第一步：设置墙体参数在Revit界面中选择“墙”工具，进入墙体建模模式。
在“属性”面板中，我们可以设置墙体的参数，如高度、厚度、材料等。
根据实际需要，设置墙体的参数值，并选择合适的材料。
第二步：绘制基础墙体在“绘制”工具栏中，选择“墙”工具，开始绘制基础墙体。
在平面视图中，使用鼠标点击绘制墙体的起点和终点，然后按下“Esc”键结束绘制。
可以通过鼠标的滚轮进行缩放和移动视图，方便绘制墙体。
第四步：绘制对齐和偏移墙体在Revit中，我们也可以通过绘制对齐和偏移墙体来创建更复杂的墙体结构。
选择“对齐墙体”工具后，点击两个需要对齐的墙体，就可以快速对齐它们。
选择“偏移墙体”工具后，点击需要偏移的墙体，然后输入偏移距离，就可以创建一个与原墙体平行或平移的墙体。
第五步：创建门窗洞口在Revit中，我们可以通过绘制洞口的方式来创建门窗。
选择“创建墙体洞口”工具后，点击需要创建洞口的墙体。
在弹出的对话框中，选择门或窗的类型和尺寸，然后点击“应用”按钮完成洞口的创建。
第六步：应用墙体材质和绘制外墙通过以上的步骤，我们可以在Revit中快速建模出建筑的墙体结构。
当然，这只是墙体建模的基础教程，还有很多高级的技巧和功能需要进一步学习和实践。
希望本教程能够帮助初学者快速入门Revit墙体建模，掌握基本的建模方法和流程。
Revit软件技巧1.3.19墙体的连接
Revit软件技巧1.3.19墙体的连接Revit是一款功能强大的建筑信息模型（BIM）软件，旨在帮助建筑师、设计师和工程师实现更快、更高效的工作流程。
在Revit中，墙体是建筑模型中最常用的元素之一，因此在建模过程中，墙体的连接技巧显得尤为重要。
以下是一些有关Revit墙体连接技巧的建议。
1. 使用墙体连接器在Revit中，可以使用墙体连接器来连接墙体。
这种连接器可以用来创建与其他墙体、柱子、梁或楼板之间的关系。
如果您要连接两个墙体，可以在每个墙体上创建一个墙体连接器。
在连接器的属性中，可以指定连接方式。
例如，你可以选择让新建的墙体与原有的墙体对齐或是留出空白间隙。
2. 使用是否并排命令熟悉“是否并排”命令可以给墙体的连接带来很大的帮助。
该命令可以用于判断两个墙体是否在同一个平面上，如果二者在同一平面上，则可以简单地使用自动连梁功能进行连接。
这种连接技术不仅提高了建模的速度，而且保证了连通性和准确性。
3. 使用相同的墙体类型和参数当连接墙体时，使用相同的墙体类型和参数可以确保墙体的准确连接。
如果建模过程中使用了不同的墙体类型或参数，则可能会导致墙体之间无法正确对齐或连接。
因此，在建模之前，必须确保所有的墙体都使用相同的类型和参数。
4. 使用拆分工具在Revit中，可以使用拆分工具来拆分墙体。
如果需要在墙体上添加一个新的连接器，则可以先使用拆分工具在墙体上拆分一个缺口，该工具的使用会在维护墙体的完整性和连接准确性方面起到帮助作用。
5. 连接到结构元素除了连接到其他墙体、柱子或楼板之外，还可以连接墙体到结构元素。
在Revit 中，如果连接到楼板或梁，可以指定墙体连接器的位置和高度。
这种连接技巧可以在连接不同楼层之间的墙体时非常有用。
总之，掌握好Revit墙体连接技巧，可以使您的建模过程更加快捷、高效和准确。
尽可能采用以上技巧，可以大大提高您的建模水平。
1 / 1。
砌体工程BIM排砖示例
砌体工程BIM排砖示例清华大学深圳研究生院创新基地建设工程（二期）位于深圳市南山区西丽大学城清华大学深圳研究生院内，项目为一幢科研实验室，建筑高度为96.1m，分为地下2层，地上22层，总建筑面积为51485.43㎡，包括科研实验室及配套设施、地下车库、设备用房、道路、绿化等室外配套工程等。
二次结构作为建筑工程的主要组成部分，其细部节点繁多，传统的施工方式与现场管理条件难以实现精细化，以至施工现场对原材料切割的随意性较大，较普遍的存在着严重浪费、损耗的现象。
本项目旨在利用BIM技术于施工前将所有砌块、圈梁、构造柱、导墙、顶砖、门窗洞口及过梁的空间位置预先做好定位及统计，同时，将非标准砌块、非标准构件提前做好工厂式加工并将所需构件、材料有针对性的提前运输至相应区域，以达到节约施工材料耗损率、降低施工成本等目的。
本项目砌体排布过程中主要参考《砌体结构工程施工质量验收规范》GB50203、《砌体填充墙结构构造》12SG614、《砌体填充墙建筑构造》12SJ105等规范、标准：（1）灰缝设置要求。
蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时，水平灰缝厚度和竖向灰缝宽度不应超过15mm；当蒸压加气混凝土砌块砌体采用蒸压加气混凝土砌块粘结砂浆时，水平灰缝厚度和竖向灰缝宽度宜为3mm-4mm。
（2）搭砌长度。
砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3。
（3）马牙槎长度。
墙体与构造柱连接处宜砌成马牙搓。
马牙搓伸入墙体60-100mm、搓高200-300mm并应为砌体材料高度的整倍数。
（4）水平系梁设置。
当砌体填充墙的墙高超过4m时，直在墙体半高处设置与柱连接且沿墙全长贯通的现浇钢筋混凝土水平系梁，梁截面高度不小于60mm。
（5）构造柱设置。
砌体填充墙的墙段长度大于加时或墙长大于2倍层高时，墙顶宜与梁底或板底拉结，墙体中部应设钢筋混凝土构造柱。
填充墙构造柱布置平面示意图（6）混凝土反坎高度。
砖砌体的常用砌筑方法
砖砌体的常用砌筑方法
砖砌体是建筑中常见的一种砌筑方法，常用的砌筑方法有以下几种：
1. 水平拼缝砌筑法：将砌筑的第一层砖按照水平放置，然后依次在上层砌筑时，将砖的边角与下一层的拼缝对齐，以保持整个墙体的水平。
2. 垂直拼缝砌筑法：将砌筑的第一列砖按照垂直放置，然后依次在上层砌筑时，将砖的边角与下一列的拼缝对齐，以保持整个墙体的垂直。
3. 双大小砖砌筑法：将砖分为两种大小，分别砌筑，使得砌筑的墙体表面更平整，同时也有助于墙体的承重能力。
4. 切割砖砌筑法：在砌筑过程中，需要根据墙体的尺寸需求，将砖进行切割，以使其能够完全填满墙体空间。
5. 标准砌筑法：按照国家标准和规范进行砌筑，保证砖块的强度、尺寸和拼缝的间距合理。
以上是常用的砖砌体常用的砌筑方法，根据具体的工程需求和墙体结构，可以选择合适的砌筑方法。
BIM指导装饰装修墙地砖及洁具等策划排布
BIM指导装饰装修墙地砖及洁具等策划排布BIM指导装饰装修墙地砖及洁具等策划排布摘要：建筑信息模型（BIM）是一种综合的、数字化的建筑设计和管理工具，在装饰装修工程中的应用日益普及。
本文将探讨BIM在装饰装修墙地砖及洁具等策划排布中的应用。
绪论：随着信息技术的发展，BIM作为一种新兴的数字化工具，被广泛应用于建筑、工程和施工等领域。
在装饰装修领域，BIM提供了更高效、精确的设计和管理解决方案，尤其是在墙地砖及洁具等策划排布方面展现了巨大的潜力。
一、BIM在墙砖策划中的应用1. 3D建模：通过BIM技术，设计师可以将墙砖的设计和材质进行三维建模，以提供更直观的设计效果和真实的预览。
同时，可以根据实际的墙面尺寸和布局要求进行精确的调整和调控，有效避免误差和浪费。
2.材料搭配：利用BIM软件可以将不同材质和款式的墙砖进行组合和搭配，以便设计师和业主更好地选择最适合的方案。
通过虚拟场景展示，可以直观地感受到不同材料搭配的效果，提前排除不合适的选项，节省时间和成本。
3. 施工图制作：BIM技术可以将墙砖的尺寸、数量和布局等信息自动生成，并与装饰装修的其它元素进行关联。
这样可以为施工单位提供更直观、详细和准确的施工图纸，减少人为误差和沟通成本。
二、BIM在地砖策划中的应用1. 3D布局：BIM软件可以通过地面平面图和建筑模型生成三维地面模型，以模拟地砖在实际空间中的布局。
通过调整地砖的尺寸、颜色和纹理等，可以实时查看不同方案的效果，并进行比较和选择。
2. 空间分析：BIM技术可以对地面空间进行精确的测量和分析，以确定合适的地砖尺寸和数量。
同时，可以自动计算地砖的浪费率和成本，提供优化的方案。
3. 数据管理：通过BIM技术，地砖的属性和相关信息可以与其它装修元素关联，实现数据的一体化管理。
施工单位可以根据BIM模型直接提取地砖的材料清单和施工图纸，提高工作效率和减少错误。
三、BIM在洁具策划中的应用1. 模型库选择：BIM软件中包含丰富的洁具模型库，提供多种不同款式和尺寸的选项。
