砌体工程BIM排砖示例
砌体工程BIM排砖示例
清华大学深圳研究生院创新基地建设工程（二期）位于深圳市南山区西丽大学城清华大学深圳研究生院内，项目为一幢科研实验室，建筑高度为96.1m，分为地下2层，地上22层，总建筑面积为51485.43㎡，包括科研实验室及配套设施、地下车库、设备用房、道路、绿化等室外配套工程等。
二次结构作为建筑工程的主要组成部分，其细部节点繁多，传统的施工方式与现场管理条件难以实现精细化，以至施工现场对原材料切割的随意性较大，较普遍的存在着严重浪费、损耗的现象。
本项目旨在利用BIM技术于施工前将所有砌块、圈梁、构造柱、导墙、顶砖、门窗洞口及过梁的空间位置预先做好定位及统计，同时，将非标准砌块、非标准构件提前做好工厂式加工并将所需构件、材料有针对性的提前运输至相应区域，以达到节约施工材料耗损率、降低施工成本等目的。
本项目砌体排布过程中主要参考《砌体结构工程施工质量验收规范》GB50203、《砌体填充墙结构构造》12SG614、《砌体填充墙建筑构造》12SJ105等规范、标准：
（1）灰缝设置要求。
蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时，水平灰缝厚度和竖向灰缝宽度不应超过
15mm；当蒸压加气混凝土砌块砌体采用蒸压加气混凝土砌块粘结砂浆时，水平灰缝厚度和竖向灰缝宽度宜为3mm-4mm。
（2）搭砌长度。
砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3。
（3）马牙槎长度。
墙体与构造柱连接处宜砌成马牙搓。
马牙搓伸入墙体
60-100mm、搓高200-300mm并应为砌体材料高度的整倍数。
（4）水平系梁设置。
当砌体填充墙的墙高超过4m时，直在墙体半高处设置与柱连接且沿墙全长贯通的现浇钢筋混凝土水平系梁，梁截面高度不小于60mm。
（5）构造柱设置。
砌体填充墙的墙段长度大于加时或墙长大于2倍层高时，墙顶宜与梁底或板底拉结，墙体中部应设钢筋混凝土构造柱。
填充墙构造柱布置平面示意图
（6）混凝土反坎高度。
厨房、卫生间、浴室等处采用轻集料混凝土小型空心砌块、蒸压加气混凝土砌块砌筑墙体时，墙底部宜现浇与填充墙同厚度的混凝土坎台，其高度宜为150-200mm。
门洞口做法图
（7）过梁设置。
具体布置参照图纸设计要求。
本项目对砌筑质量要求较高，运用BIM技术对砌体工程进行模拟排布，以直观的三维模型，降低排砖过程中的空间想象成本。
利用模型导出的二维白图进行施工，确保砌筑质量的同时以便施工班组能够将更多精力专注于提升砌筑观感。
在满足砌筑规范的前提条件下，通过BIM技术对本项目砌体工程进行砌块排砖布置，获得多个排砖方案。
以某一墙体为例，构造柱、砌块、门洞口、过梁等布置以及材料用量如下图所示，方案二相比方案一，其构造柱布置美观、砖尺寸种类较少、切割量少，降低了材料损耗率。
砌体排砖方案（方案一）
砌体排砖方案（方案二）
项目利用BIM技术对砌体进行排布可以明显降低砌筑过程中的材料损耗率（数据显示，现场砌筑过程中一般存在3%—5%的损耗），实现切割量少、砖尺寸种类少从而达到的材料合理管控的目的，积极响应绿色施工的号召实现最大程度的节约资源。
现场砌体工程图
经实践表明，BIM技术在砌体工程实施过程中具有以下特点：
（1）提升砌筑观感。
通过BIM排砖过后，完全消除不满足规范要求的砖块，使墙体错缝更加工整、美观。
（2）提升质量管理。
BIM排砖过程中，利用排砖图将责任人落实到个人，形成审核-砌筑-检查的闭环式质量管理过程。
加强了总包对分包的监管力度，提升了质量管理效率。
（3）技术交底。
利用BIM三维模型，直观展示砌体排布方案，避免因技术方案交底不清造成的损失。
（4）限额领料——减少二次搬运。
精确统计每层及整体的砌块用量，尽量确保每个材料堆场满足施工区域的用量需求，避免二次搬运的发生。
传统建造方式的弊端之一在于成果无法有效固化，因而缺乏迭代进步的基础，BIM技术的应用恰恰能够弥补这样的不足。
砌体排布成果以模型与图纸的形式存档，配合记录有经验心得的工作文档，能够将技术经验有效固化，为经验传递与技术改进，提供比文本资料更具实用价值的资料积累。

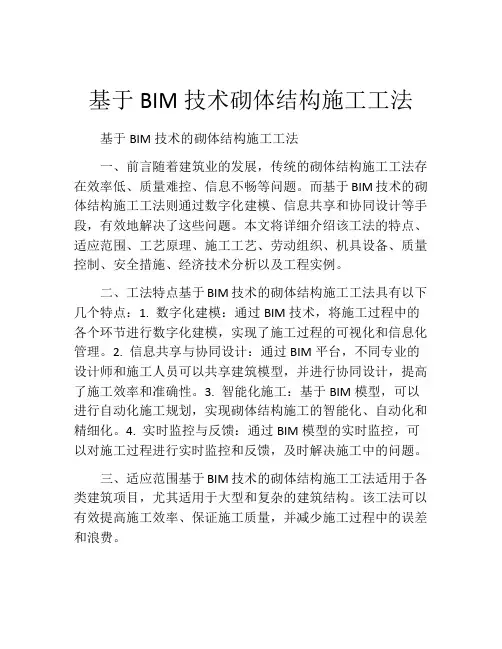

基于BIM技术砌体结构施工工法(2)
基于BIM技术砌体结构施工工法基于BIM技术的砌体结构施工工法一、前言随着建筑业的发展，传统的砌体结构施工工法存在效率低、质量难控、信息不畅等问题。
而基于BIM技术的砌体结构施工工法则通过数字化建模、信息共享和协同设计等手段，有效地解决了这些问题。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点基于BIM技术的砌体结构施工工法具有以下几个特点：1. 数字化建模：通过BIM技术，将施工过程中的各个环节进行数字化建模，实现了施工过程的可视化和信息化管理。
2. 信息共享与协同设计：通过BIM平台，不同专业的设计师和施工人员可以共享建筑模型，并进行协同设计，提高了施工效率和准确性。
3. 智能化施工：基于BIM模型，可以进行自动化施工规划，实现砌体结构施工的智能化、自动化和精细化。
4. 实时监控与反馈：通过BIM模型的实时监控，可以对施工过程进行实时监控和反馈，及时解决施工中的问题。
三、适应范围基于BIM技术的砌体结构施工工法适用于各类建筑项目，尤其适用于大型和复杂的建筑结构。
该工法可以有效提高施工效率、保证施工质量，并减少施工过程中的误差和浪费。
四、工艺原理基于BIM技术的砌体结构施工工法主要通过数字化建模与实际工程的联系、采取的技术措施进行分析和解释，实现施工工法的理论依据和实际应用。
通过BIM技术，将设计图纸转化为三维模型，对施工过程进行模拟和优化，为施工人员提供准确的施工指导。
通过BIM模型的实时更新和在线共享，充分发挥了不同专业与各工程参与方的协同性和实时性。
五、施工工艺基于BIM技术的砌体结构施工工法包括以下施工阶段：1. 前期准备：进行工艺交底、施工人员培训和机具设备检查等。
2. 模板搭设：根据BIM模型进行模板搭设，确保施工精度和安全性。
3. 砂浆调配：根据设计要求和材料特性，进行砂浆的调配工作。
4. 砌体砌筑：按照BIM模型进行砌体砌筑，注重砌缝对位和垂直度控制。
二次结构砌体工程施工方案 (排砖图文)
某某小区一区11#楼砌体工程施工方案编制：审核：审批：某某集团有限公司二零二二年四月目录一、编制依据 ---------------------------------------------------------------------------------- 1二、工程概况 ---------------------------------------------------------------------------------- 12.1 工程简介 ---------------------------------------------------------------------------------- 1 2.2、结构概括--------------------------------------------------------------------------------- 12.4砌筑概况----------------------------------------------------------------------------------- 2三、施工计划 ---------------------------------------------------------------------------------- 23.1 组织机构 ---------------------------------------------------------------------------------- 2 3.2进度计划安排----------------------------------------------------------------------------- 23.3施工现场安排----------------------------------------------------------------------------- 3四、施工准备 ---------------------------------------------------------------------------------- 34.1技术准备----------------------------------------------------------------------------------- 3一、编制依据1.1西山千亩保障性住房项目玉门小区一区施工图纸。
BIM技术自动排砖及在砌块中的应用
（7）导出CAD图，如图2所示 图2
3、BM砌块明细表生成
（1）通过过滤器筛选出BM砌块常规模型，然后单击“创建部件”选项
（2）单击“创建视图”选项卡。
（3）创建部件视图，勾选明细表选项卡，点击确定生成墙体明细表
（4）生成明细表如图所示，下一步修改其格式
（5）打开明细表属性对话框，单击“排序/成组”将界面中“逐项列举每个实例”对勾“√” 取消。
（3）情形2解决方法，确定其比例，在CAD中调整导入原图纸尺寸比例。
2 ★砌体墙部件创建时注意事项
（1）墙体部件无法进行创建，“部件”命令显示为灰色
（2）情形3解决方法，模型组不能创建部件，将模型组图元全部选上进行“解组”设置。
情形3
（3）解组完成后 进行部件创建并命名 如下图所示。
3 砌块类别标记时需注意事项
（11）添加完成后如下图所示。
（12）导出完成后如下图所示。
三、Revit排砖过程中注意事项
1 ★标题栏绘制时注意事项
原图框 情形1
CAD图边界 导入CAD图框
（1）导入CAD图框比绘图区域范围大
绘图区域
CAD图框
情情形形22
（2）情形1解决方法，在“导入CAD”格式对话框中，将定位设置为“自动-中心 到中心”。“导入单位”一般设置为mm。
三、Revit排砖过程中注意事项
1、标题栏绘制时注意事项 2、砌体墙部件创建时注意事项 3、砌块类别标记需注意事项
一、Revit排砖前期准备工作
1 ★根据深化后的结构图纸创建Revit楼层结构模型。
2 ★创建BM砌块族并编辑每块砖的规格尺寸。
标准砖（中间）
标准砖（端部）
七分头砖
半砖
BM-5

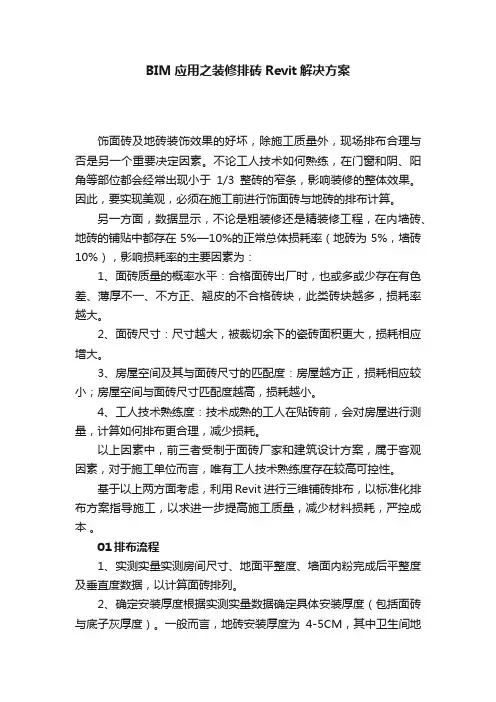

BIM应用之装修排砖Revit解决方案
BIM应用之装修排砖Revit解决方案饰面砖及地砖装饰效果的好坏，除施工质量外，现场排布合理与否是另一个重要决定因素。
不论工人技术如何熟练，在门窗和阴、阳角等部位都会经常出现小于1/3整砖的窄条，影响装修的整体效果。
因此，要实现美观，必须在施工前进行饰面砖与地砖的排布计算。
另一方面，数据显示，不论是粗装修还是精装修工程，在内墙砖、地砖的铺贴中都存在5%—10%的正常总体损耗率（地砖为5%，墙砖10%），影响损耗率的主要因素为：1、面砖质量的概率水平：合格面砖出厂时，也或多或少存在有色差、薄厚不一、不方正、翘皮的不合格砖块，此类砖块越多，损耗率越大。
2、面砖尺寸：尺寸越大，被裁切余下的瓷砖面积更大，损耗相应增大。
3、房屋空间及其与面砖尺寸的匹配度：房屋越方正，损耗相应较小；房屋空间与面砖尺寸匹配度越高，损耗越小。
4、工人技术熟练度：技术成熟的工人在贴砖前，会对房屋进行测量，计算如何排布更合理，减少损耗。
以上因素中，前三者受制于面砖厂家和建筑设计方案，属于客观因素，对于施工单位而言，唯有工人技术熟练度存在较高可控性。
基于以上两方面考虑，利用Revit进行三维铺砖排布，以标准化排布方案指导施工，以求进一步提高施工质量，减少材料损耗，严控成本。
01排布流程1、实测实量实测房间尺寸、地面平整度、墙面内粉完成后平整度及垂直度数据，以计算面砖排列。
2、确定安装厚度根据实测实量数据确定具体安装厚度（包括面砖与底子灰厚度）。
一般而言，地砖安装厚度为4-5CM，其中卫生间地砖在整体上应设置坡度，以便排水；墙面砖安装厚度为2-3CM。
3、确定面砖的排布（施工）顺序以瓷砖压向决定面砖排布（施工）顺序，要求位于门口位置正视，侧墙压横墙，墙砖压地砖。
排布顺序即先地砖，后墙砖，先横墙，后侧墙。
4、Revit初步排布利用Revit进行初步排布，内墙饰面砖排布时先横墙，后纵墙，地砖先纵向，后横向（主入口至室内为横向），具体排布要求见本文第三部分。
二次结构砌体工程BIM排砖应用
二次结构砌体工程BIM排砖应用展开全文引言BIM（Building Information Modeling）技术在国内已兴起多年，但仍处于花式阶段。
真正技术应用落地的项目较少，都是些大企业的大项目，商住楼项目用的不多，普遍性不强。
本次作为集团公司BIM 砖试点应用，实际排砖应用过程较为繁琐，涉及问题也较多，做好BIM排砖是一份不简单的工作。
更多可视化技术交底，点击下方专栏卡片获取。
1、背景分析1.1项目资料淮安花漾城一期工程是集休闲、购物、娱乐、居住等功能为一体的城市综合体。
由高层住宅区和多层商业区两个部分组成，住宅区由两栋32层、一栋29层塔楼与三层裙房组成，商业区建筑为五层框架结构，工程总建筑面积超过12万平方米。
1.2楼层资料7#楼5-19层为A-1户型的标准层，外墙采用砌块为400*200*200规格的水泥砌块，内墙采用600*200*200和600*100*200规格的蒸压加气混凝土砌块。
内墙涉水部分做200MM 高的止水翻边，其余为200MM高灰砂砖导墙。
由于外墙水泥砌块无法进行切割，所以本次排砖只针对蒸压加气混凝土砌块。
1.3砌筑方式工人采用较为原始的砍刀方法，分包并未提供砌块切割机。
1.4管理模式本工程的砌筑管理模式为传统的劳务分包模式，但其中的二次搬运费用，建筑垃圾搬运费用都由分包自行承担。
总包只负责供料、砌筑质量监管和砌筑废料监管的工作。
1.5产生问题由于施工场地狭小，现场堆料困难。
总包根据分包提出的需求来进行进料，需求多少，给多少。
为应对分包材料浪费的问题，总包对分包采取了砌筑废料的惩罚制度，这使得有些分包在砌筑时不按规范要求进行砌筑。
再加上现场进度紧张，二次结构整体砌筑质量一般。
2、砌筑流程2.1准备阶段一、选定楼层。
7#楼砌筑进度较快，离板房办公室距离相对较近，便于实施管理。
二、可行性分析(1)对标准层墙体随机取样，进行了初步的墙体砌块排列，通过一定的计算规则，得出BIM排砖的用量。

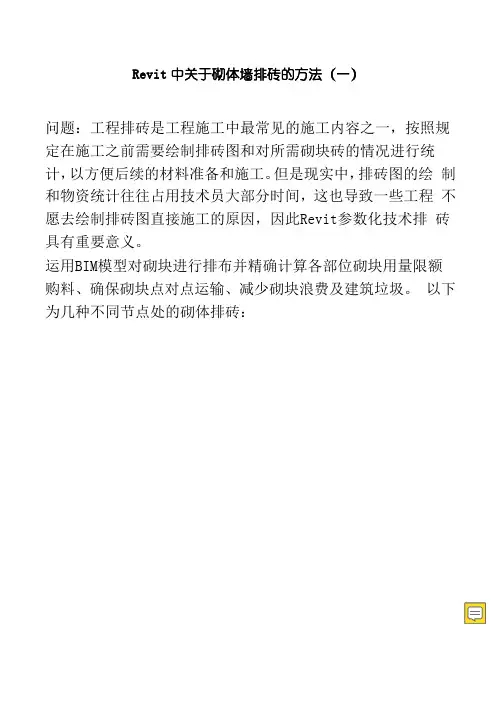

Revit中关于砌体墙排砖的方法
Revit中关于砌体墙排砖的方法（一）问题：工程排砖是工程施工中最常见的施工内容之一，按照规定在施工之前需要绘制排砖图和对所需砌块砖的情况进行统计，以方便后续的材料准备和施工。
但是现实中，排砖图的绘制和物资统计往往占用技术员大部分时间，这也导致一些工程不愿去绘制排砖图直接施工的原因，因此R evit 参数化技术排砖具有重要意义。
运用B IM 模型对砌块进行排布并精确计算各部位砌块用量限额购料、确保砌块点对点运输、减少砌块浪费及建筑垃圾。
以下为几种不同节点处的砌体排砖：图1图 3下面分期介绍几种不同的砌体排砖方法： 方法一：使用“基于线的常规模型”族样板将一道墙做成族在 项目中使用。
图4这里我们用基于线的常规模型做砌体排砖墙。
在开始我们需要 做两个族，作为砌体排砖墙的基本单位，也就是一个单独的砌 体块。
（1）、点击创建公制常规模型，用拉伸命令实体创建砌体块， 设置相应参数：砌块长度，砌块高度，砌块厚度。
另存为“砌 体块”作为标准块，如下图所示。
图 5（2）、创建出半块砌体块，方法同上，这里注意要将半块砌体 块的长度改为实例参数。
另存为“半块砌体块”，如下图所示。
图6（3）、创建以“基于线的公制常规模型”为样板的族，将两个砌体块载入到新族中，如下图所示。
图7图 8（4）、载入之后，放置砌块，进入前立面，做 4 个参照平面， 尺寸标注并添加参数，如下图所示。
图 9（5）、阵列命令复制砌体块并成组，为阵列数添加标签参数， 对应边锁定，作为第一排砌块，如下图所示。
图10（6）、放置半块砌体在第一排砌块上，对齐锁定，再放置整块砌块在半块砌块右侧，并阵列，为阵列数添加标签参数，如下图所示。
图11（7）、依次选择已经放置的所有砌块，向上阵列成组，为阵列数添加标签参数，相应边对齐锁定，如下图所示。
图 12（8）、放置半块砌块在第一排整体砌块右侧，半块砌块右边对 齐锁定参照平面上，并关联族参数，如下图所示。
图 13（9）、阵列成组，为阵列数选定标签参数，如下图所示。
基于BIM技术砌体结构施工工法
基于BIM技术砌体结构施工工法基于BIM技术的砌体结构施工工法一、前言砌体结构是建筑工程中常见的结构形式，传统的砌体结构施工工法存在着效率低、质量难以控制等问题。
随着信息技术的发展，基于BIM技术的砌体结构施工工法应运而生，通过数字化技术和建模软件的应用，提高了施工效率和质量控制水平。
本文将详细介绍基于BIM技术的砌体结构施工工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点基于BIM技术的砌体结构施工工法具有以下特点：1. 信息化管理：利用BIM软件进行建模设计和施工过程模拟，实现施工过程的数字化管理，提高施工效率。
2. 精确度高：通过建模设计，预先确定构件位置、尺寸、缝隙等细节，解决传统工法中误差较大的问题，提高了施工精度。
3.协同施工：各参与方可以共享BIM模型，实现施工进度的协同，避免冲突和误差，提高了项目管理效率。
4. 实时监控：通过BIM技术，施工现场可以实时监控施工过程、材料使用等信息，提供有力的管理工具。
三、适应范围基于BIM技术的砌体结构施工工法适用于各类砌体结构，包括但不限于住宅、商业建筑、公共设施等。
无论是规模较小的单体建筑，还是规模较大的建筑群，都可以采用该工法进行施工。
四、工艺原理基于BIM技术的砌体结构施工工法的工艺原理是基于数字化建模和信息化管理。
首先，通过BIM软件进行建模设计，包括基础、墙体、结构等，确定构件的位置、尺寸、缝隙等细节。
然后，根据建模结果制定施工计划，并将其转化为施工场地的实际操作。
施工过程中，施工人员可以通过BIM 模型进行参考，精确安装砌体构件，实现自动化施工。
五、施工工艺基于BIM技术的砌体结构施工工法主要包括以下施工阶段：1. 地基处理：根据设计要求，进行地基处理，确保施工平稳进行。
2. 砌体墙施工：根据BIM模型及施工规范，按照预定的构件类型和尺寸进行砌筑。
3. 砌体墙检测：在施工过程中进行砌体墙的检测，确保墙体的垂直度、水平度等符合要求。
【BIM建造】砌体工程BIM排砖示例,学习一下-1
【BIM建造】砌体工程BIM排砖示例，学习一下清华大学深圳研究生院创新基地建设工程（二期）位于深圳市南山区西丽大学城清华大学深圳研究生院内，项目为一幢科研实验室，建筑高度为96.1m，分为地下2层，地上22层，总建筑面积为51485.43㎡，包括科研实验室及配套设施、地下车库、设备用房、道路、绿化等室外配套工程等。
二次结构作为建筑工程的主要组成部分，其细部节点繁多，传统的施工方式与现场管理条件难以实现精细化，以至施工现场对原材料切割的随意性较大，较普遍的存在着严重浪费、损耗的现象。
本项目旨在利用BIM技术于施工前将所有砌块、圈梁、构造柱、导墙、顶砖、门窗洞口及过梁的空间位置预先做好定位及统计，同时，将非标准砌块、非标准构件提前做好工厂式加工并将所需构件、材料有针对性的提前运输至相应区域，以达到节约施工材料耗损率、降低施工成本等目的。
本项目砌体排布过程中主要参考《砌体结构工程施工质量验收规范》GB50203、《砌体填充墙结构构造》12SG614、《砌体填充墙建筑构造》12SJ105等规范、标准：（1）灰缝设置要求。
蒸压加气混凝土砌块砌体当采用水泥砂浆、水泥混合砂浆或蒸压加气混凝土砌块砌筑砂浆时，水平灰缝厚度和竖向灰缝宽度不应超过15mm；当蒸压加气混凝土砌块砌体采用蒸压加气混凝土砌块粘结砂浆时，水平灰缝厚度和竖向灰缝宽度宜为3mm-4mm。
（2）搭砌长度。
砌筑填充墙时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3。
（3）马牙槎长度。
墙体与构造柱连接处宜砌成马牙搓。
马牙搓伸入墙体60-100mm、搓高200-300mm并应为砌体材料高度的整倍数。
（4）水平系梁设置。
当砌体填充墙的墙高超过4m时，直在墙体半高处设置与柱连接且沿墙全长贯通的现浇钢筋混凝土水平系梁，梁截面高度不小于60mm。
（5）构造柱设置。
砌体填充墙的墙段长度大于加时或墙长大于2倍层高时，墙顶宜与梁底或板底拉结，墙体中部应设钢筋混凝土构造柱。
二次结构填充墙砌筑排砖图封面、说明
秦皇岛市海港区西部旧改项目3-3地块
41#、42#住宅楼
二次结构填充墙砌筑排砖图
建设单位：监理单位：施工单位：
二次结构填充墙砌筑工艺：
一、工艺流程：清理基层→施工放线→贴排砖图、立皮数杆→导墙施工→拉结钢筋设置→砌筑至1.5m高度或窗台标高→施工窗台板、腰梁或砂浆配筋带→上部砌筑→安装过梁及构造柱→顶砌塞缝→清理验收
二、排砖节点说明：
1、排砖尺寸、植筋间距数量、参照B6户型附图1-2及图纸要求；
2、卫生间、空调机位有防水要求房间设置砼砍；
3、填充墙具体做法详见技术交底；
4、厨房、卫生间门口宽由700改800，高2100；
5、门洞口小于100垛取消；
6、门垛宽150采用预制砼实心块；
7、依业主要求：内门口上有结构梁，此口过梁取消，洞口高至结构梁；
8、进户门、防火门、铝合金门窗洞口两侧设置砼实心块；
9、内门洞口两侧设置实心砖，设置部位见排砖图；
10、水暖管井门洞口2合1，宽1800mm，高度不变；
11、加气块墙砌筑至梁（板）底时预留30-50缝隙待14天后用C20微
膨胀细石砼填塞密实（依据远洋地产砌块填充墙工艺标准做法）；
12、加气块砌筑墙遇外墙时内侧顶缝填塞做法同11项，外侧顶缝填塞
待外墙施工时利用外墙施工吊篮用C20微膨胀细石砼填塞密实；建设单位：监理单位：施工单位：。
BIM排砖技术在工地的应用
基于BIM技术的排砖技术工地应用
传统砌筑工艺
砌筑阶段：
砌筑样板间验收完毕，方可进行大面积砌体砌筑。
加气砼砌块砌筑工艺流程：
清理基层→排列砌块→定位放线→立皮数杆→后置拉结钢筋→墙根坎台施工→选砌块→浇水湿润→满铺砂浆→摆砌块→安装或浇注门窗过梁→浇注砼构造柱、圈梁→砌筑顶砖
从上边施工工艺来看，这对砌筑工人的水平有较高的要求，如果对施工工艺不了解及对施工现场的具体要求不熟悉的情况下，就有可能造成材料的极大浪费，对总的工程造价造成影响。
用CAD软件来排砖
如果用传统CAD方式排砖难度也是非常大，工程中排一面墙用45分钟左右，如果是地下室一层到五层有几百面墙，所以排完需要十多天时间，施工人员没有足够时间进行CAD排砖。
BIM自动排砖
应用BIM5D自动排砖。
根据提供的二次结构施工方案，项目部提根据方案在BIM5D软件里进行快速排砖，出砌筑量以及施工图纸。
在此基础上根据提供的数据进行物资采购，后勤处根据施工图纸进行施工管理。
项目应用BIM5D自动排砖流
在软件里统一设置相关参数，点击自动排砖功能，快速完成排砖，在此基础上可以将细节作调整。
排完这一面墙大约只需6分钟左右。
整个楼层排完只需要半天左右时间。
根据精确计算出划分区域内砌体用量结合墙面位置投放所需砌块，定点投放，减少了场内砌筑工人二次搬运情况，节约了砌筑时间。
结论：
传统情况下排布效率低、工作量大,导致领料难把控、二次搬运多、穿插作业打架等问题层出。
现在利用BIM自动排砖功能，自动排布效率提高10倍、精确控量节省13%左右、极大地减少了浪费及二次搬运等问题。
