JD25绞车运输能力验算
1380西巷小绞车运输能力验算
一、使用JD25绞车：
1、运输斜巷最大倾角：250；最大运输长度：30m。
2、绞车最大牵引力：20000N。
3、矿车单重：595Kg，载货量（砂灰）：2000Kg
4、使用直径18.5mm钢丝绳的最大破断拉力：219000N
5、在《煤矿安全规程》允许安全系数＞6.5的时，允许钢丝绳最大牵引力为：
219000÷6.5＝33692.3 N，但JD25绞车的最大牵引力为20000N，故，钢丝绳牵引力F取20000N。
允许运输的重车数量为：
F=n(m1+m z1)(sinβ＋f1cosβ)g+m p l0(sinβ＋f2cosβ)g
n =｛20000－1.218×30(sin250+0.15cos250)×9.8｝/｛(595+2000)(sin250+0.015cos250)9.8｝=1.7
重车数量取1，空车数量取2。
二、使用JHMB-14绞车：
1、运输斜巷最大倾角：250；最大运输长度：30m。
2、绞车最大牵引力：140000N。
3、矿车单重：595Kg，载货量（砂灰）：2000Kg
4、使用直径21.5mm钢丝绳的最大破断拉力： 298000N
5、在《煤矿安全规程》允许安全系数＞6.5的时，允许钢丝绳最大牵引力为：
298000÷6.5＝45846.15 N， JHMB-14绞车的最大牵引力为140000N，故，钢丝绳牵引力F取45846.15N。
允许运输的重车数量为：
F=n(m1+m z1)(sinβ＋f1cosβ)g+m p l0(sinβ＋f2cosβ)g
n =｛45846.15－1.658×30(sin250+0.15cos250)×9.8｝/｛(595+2000)(sin250+0.015cos250)9.8｝=4.1
重车数量取4。
上部车场满足4辆矿车的存放要求，故重车数量取4、空车数量取4。
生产技术部
2008年11月8日。
绞车验算公式
绞车自动验算公式绞车验算公式： 1. )f1cos m2)(sin (m1)f2cos MpL(sin -Fmax αααα+++=N )2(sin )cos 1)(sin 21(ααααxos f MPL f m m N QP Ma ++++= JD-11.4基本参数：Fmax=10000kg 、mp=0.5412kg 、Qp=9730kg 、ma=6.5、m1+m2=2400kg 、f1=0.015、f2=0.2、a=、L ＝150m 。
公式：N=(1000-0.5412*150*(sin(4)+0. 2*cos(4)))/(2400*(sin(4)+0.015*cos(4))) Ma=9730/ (2*2400* (sin(4)+0.015*cos(4))+0.5412*200* (sin(4)+0. 2*cos(4)))JD-25基本参数：Fmax=1800kg 、mp=0.8457kg 、Qp=15200kg 、ma=6.5、m1+m2=2400kg 、f1=0.015、f2=0.2、a=、L ＝400m 。
公式： N=(1800-0.8457*200*(sin(6)+0. 2*cos(6)))/(2400*(sin(6)+0.015*cos(6)))Ma=15200/ (3*2400* (sin(6)+0.015*cos(6))+0.8457*200* (sin(6)+0. 2*cos(6)))JD-40基本参数：Fmax ＝2500kg ；M1+M2=2400kg;f1=0.015;f2=0.2; 6分绳mp=1.218kg/m ；p=19950,a=17.5度，L ＝400米。
N=(2500-1.218*100*(sin(13.3)+0. 2*cos(13.3)))/(2400*(sin(13.3) +0.015*cos(13.3)))JD-55基本参数：Fmax ＝4000kg ；M1+M2=2400kg;f1=0.015;f2=0.2; 7分绳mp=1.64kg/m ；Qp=269000N,a=17.5度，L ＝400米。
JD-11.4JD-25调度绞车拉车数计算
调度绞车（JD－11.4）拉车数验算机电科2011年1月20日计算依据：调度绞车型号：JD－11.4；坡度斜长:300M；巷道倾角:3°钢丝绳规格:ø12.5；钢丝绳重量:0.54㎏/m矿车阻力系数:f=0.015；钢丝绳阻力系数:f′=0.2矿车自重:620㎏；矿车载重:1700㎏/台（矸石） 1000㎏/台（煤炭）钢丝绳拉力：1000㎏钢丝绳破断力总和:8870㎏（155㎏/cm2）（sina＋f cosa）＝sin3°＋0.015 cos3°＝0.065（sina＋f′cosa）＝sin3°＋0.2 cos3°＝0.248P×L＝0.54×300＝170一、提空车时验算（提10台一吨矿车）：1、钢丝绳最大静拉力:F jmax=n（q+ q c）（sina+fcosa）+p×L（sina+f′cosa）=10×620×(sin3°＋0.015cos3°)+0.54×300×(sin3°＋0.2cos3°)=445.16㎏最大静拉力445.16㎏小于最大牵引力1000㎏，符合要求。
2、钢丝绳安全系数:M=8870÷445.16=19.92经计算安全系数大于6.5，符合规程要求。
二、提升矸石时验算（提4台矸石车）:1、钢丝绳最大静拉力:F jmax=n（q+ q c）（sina+fcosa）+p×L（sina+f′cosa）=4×（620+1700）(sin3°＋0.015cos3°)+0.54×300×(sin3°＋0.2cos3°)=645.36㎏最大静拉力645.36㎏小于最大牵引力1000㎏，符合要求。
2、钢丝绳安全系数:M=8870÷609.9=13.74经计算安全系数大于6.5，符合规程要求。

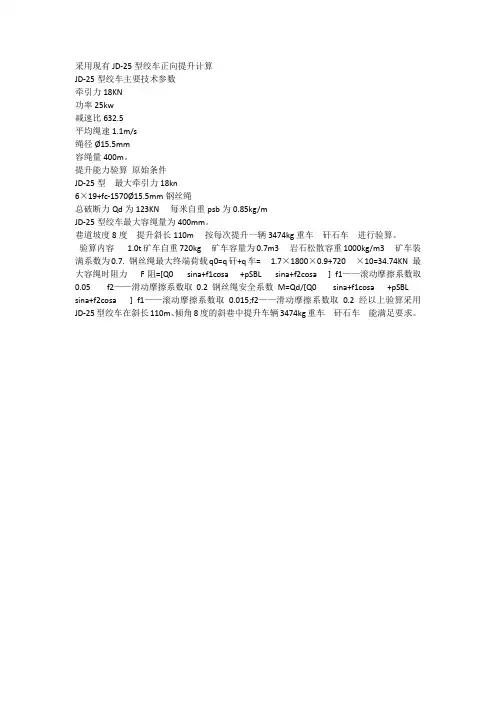

25绞车验算
采用现有JD-25型绞车正向提升计算
JD-25型绞车主要技术参数
牵引力18KN
功率25kw
减速比632.5
平均绳速1.1m/s
绳径Ø15.5mm
容绳量400m。
提升能力验算原始条件
JD-25型 最大牵引力18kn
6×19+fc-1570Ø15.5mm钢丝绳
总破断力Qd为123KN 每米自重psb为0.85kg/m
JD-25型绞车最大容绳量为400mm。
巷道坡度8度 提升斜长110m 按每次提升一辆3474kg重车 矸石车 进行验算。
验算内容 1.0t矿车自重720kg 矿车容量为0.7m3 岩石松散容重1000kg/m3 矿车装满系数为0.7. 钢丝绳最大终端荷载q0=q矸+q车= 1.7×1800×0.9+720 ×10=34.74KN 最大容绳时阻力 F阻=[Q0 sina+f1cosa +pSBL sina+f2cosa ] f1——滚动摩擦系数取0.05 f2——滑动摩擦系数取0.2 钢丝绳安全系数M=Qd/[Q0 sina+f1cosa +pSBL sina+f2cosa ] f1——滚动摩擦系数取0.015;f2——滑动摩擦系数取0.2 经以上验算采用JD-25型绞车在斜长110m、倾角8度的斜巷中提升车辆3474kg重车 矸石车 能满足要求。
绞车提升能力验算
绞车提升能力验算三采回风上山1#绞车提升能力计算一、提升矿车时的相关参数：1、 1#JD40绞车更换成JH-14慢速绞车，使用地点相关参数：使用地点斜巷最大倾角（α）22度，使用地点斜巷长度60m；选用( L ) 70m钢丝绳长度。
绞车绳端载荷（包括提升容器自身重量）（W）2、掘进机部件最大重量+平板车重量＝8060kg+1000kg=9060kg；3、选用绞车性能参数：绞车型号：JH-14 ；电机功率18.5KW，绞车额定牵引力（F）：140 KN；绞车钢丝绳直径（φ）：21.5 mm；绞车用钢丝绳每米重量（q）： 1.674 Kg；绞车用钢丝绳最小总破断力（Q）：307 KN。
二、选型计算1、实际提升时最大静拉力Fmax=Wg（sinα+f1cosα）+qLg（sinα+f2cosα）=9060*9.8（sin22°+0.015cos22°）+1.674*70*9.8（sin22°+0.15cos22°）=88788*（0.375+0.0139）+1148.364*（0.375+0.139）=35.1KN式中W：绳端载荷（提升容器自身重量+载荷的质量），kgg：重力加速度，9.8m/s2α：斜井中产生最大拉力处的倾角（应根据斜井坡度图逐点计算后确定），f1：提升容器在轨道上运行时的实测阻力系数，采用0.015；f2：钢丝绳在运行中的实测阻力系数，采用0.15；q：钢丝绳单位长度的质量，Kg/m；L：使用地点斜巷长度，m。
2、钢丝绳安全系数K=Q（钢丝绳最小总破断力）/Fmax（实际提升时的最大静力）=307/35.1=8.753、电机功率：P=K1* Fmax*V/1000ηP：电机功率K1：电机功率备用系数取1.2.V：卷绳平均速度取0.11m/sFmax：实际提升时最大静拉力η：电机有效功率取0.9P=1.2*35.1*0.11/1000*0.9=5.15KW3、判断F（绞车额定牵引力）140 > Fmax35.1（实际提升时的最大静力）K（钢丝绳安全系数）8.75 > 6.5（提物时）P（电机功率）18.5>5.15（提物时）4、判断结果1#绞车更换成JH-14慢速绞车一次提升1台掘进机最大件（8060kg）时，绞车和钢丝绳安全系数均符合要求。
25KW绞车计算书
山西和顺天池能源公司25KW 绞车提升量校验计算书一、 提升量校验依据：本计算书主要依据以下几个方面对副井提升量进行校验：1、 JD-2绞车提升最大静张力：2吨2、 钢丝绳安全系数：按煤矿安全规程，新钢丝绳提升物料时安全系数为7.53、 本计算书仅供参考之用，如作为设备选型依据，需专业部门进行计算二、 计算过程中所用各项数据：提升长度：Lt=80m钢丝绳型号：6X19+FC-15.5-1570查钢丝绳配套资料得：钢丝绳单位重量：Pk=0.975 Kg/m抗拉强度：1570Mpa最小钢丝绳破断拉力总和：123KN钢丝绳全长为：120m斜井倾角为：18°三、 详细计算详细计算中，全部小数均保留4位。
（一） 提升矿车安全系数计算：根据《矿山固定机械设备手册》公式1-4-29得m ＝)cos (sin )cos )(sin (21a f a PkLc a f a Qc Q Qq ++++Qq－全部钢丝绳破断力总和：12300KgQ＋Qc－一次提升总和：n×（1.8T+0.6T），1.8T为矿车载重量，0.6T 为矿车自重，n为一次提升矿车数量f1 —提升容器在倾斜运输轨道上运动的阻力系数，取0.02f2 —钢丝绳的摩擦系数，取0.4P K—钢丝绳单位重量，0.97Kg/mLt—提升距离，80m为方便计算β′、α、β均取倾斜角18°将已知数据带入，化简公式得：7.5＝12300/[n2400×（sin18°+0.02cos18°）+0.97×80×（sin18°+0.4cos18°）]7.5＝12300/（n787.2915+53.5005）n＝2.0151故以计算，15.5mm钢丝绳满足安全提升要求情况下可提升2辆满载矿车。
（二）绞车静张力校验：根据《矿山固定机械设备手册》公式1-4-29得F＝n（1.8T+0.6T）×（sin18°+0.02cos18°）+0.97×80×（sin18°+0.4cos18°）F－提升时最大静张力n（1.8T+0.6T）－一次提升总和：2×2.4＝4.8Tf1 —提升容器在倾斜运输轨道上运动的阻力系数，取0.02f2 —钢丝绳的摩擦系数，取0.4P K—钢丝绳单位重量：0.97Kg/mLt—提升距离，80m为方便计算β′、α、β均取倾斜角18°将已知数据带入，化简公式得：F＝4800×（sin18°+0.02cos18°）+0.97×80×（sin18°+0.4cos18°）＝1574.5830+53.5005＝1628.0835故，如绞车型号为JD-2，可以满足提升两辆满载矿车的要求，如果绞车型号为JD-1.6，则刚刚可以满足提升两辆满载矿车的要求。
绞车能力验算
胶带巷煤仓口安装JD-25KW绞车提升能力验算1、绞车型号：JD-1.6提升能力：F JMAX=16KN电机功率：25KW单个矿车自重：M21=600Kg单个矿车载重量：M1=1800Kg平均坡度：ß≤6.5º（技术科提供）矿车运行摩擦阻力系数：ƒ1=0.015钢丝绳运行阻力系数：ƒ2=0.2钢丝绳：Ф=12.5绳重：M P=0.5Kg/m（查资料得）绳速：V MAX=0.43-1.30m/s重力加速度：g=10m/s钢丝绳抗拉强度：&=1670MPa（铭牌数据）钢丝绳破断力总和：Q P=97000N（铭牌数据）最大提升长度（容绳量）：L=600m2、按绞车最大静拉力计算提升能力：n=[F JMAX-L×M P×g×(sinß+ƒ2cosß)]/[g×（M1+M21）×（sinß+ƒ1cosß）]=[16000-600×0.5×10×0.313]/[10×2400×0.128]=15061/3072=4.9取重车4台3、按钢丝绳安全系数计算提升能力：M A=6.5重车：M A=Q P/[n×g×（M1+M21）×（sinß+ƒ1cosß）+L×M P×g×（sinß+ƒ2cosß）]=97000/[4×10×2400×0.128+600×0.85×10×0.311]=97000/13211=7.3>6.5结论：合格经验算，可提升4个重车，根据现场条件为了确保安全，决定提升数量为2个重车。
严格执行，确保安全。
1#号横贯安装JD-11.4绞车提升能力验算1、绞车型号：JD-1.0提升能力：F JMAX=10KN电机功率：11.4KW单个矿车自重：M21=600Kg单个矿车载重量：M1=1800Kg平均坡度：ß≤20º（技术科提供）矿车运行摩擦阻力系数：ƒ1=0.015钢丝绳运行阻力系数：ƒ2=0.2钢丝绳：Ф=15.5绳重：M P=0.847Kg/m（查资料得）绳速：V MAX=0.78-1.40m/s重力加速度：g=10m/s钢丝绳抗拉强度：&=1670MPa（铭牌数据）钢丝绳破断力总和：Q P=151000N（铭牌数据）最大提升长度（容绳量）：L=200m2、按绞车最大静拉力计算提升能力：n=[F JMAX-L×M P×g×(sinß+ƒ2cosß)]/[g×（M1+M21）×（sinß+ƒ1cosß）]=[10000-200×0.5×10×0.529]/[10×2400×0.356]=9470/8544=1.11取重车1台3、按钢丝绳安全系数计算提升能力：M A=6.5重车：M A=Q P/[n×g×（M1+M21）×（sinß+ƒ1cosß）+L×M P×g×（sinß+ƒ2cosß）]=151000/[1×10×2400×0.356+200×0.85×10×0.5299] =151000/9444=16>6.5结论：合格经验算，可提升1个重车。
jd-2.5绞车运输能力计算
JD-2.5型绞车在各种坡度下的运输能力的计算
已知：皮带下山总长L=400m，坡度为10——150，矿车自重0.74t，载重为2.89t，选用φ=18.5mm的钢丝绳，其断面面积是128.87ｍｍ，其自重为121.8kg/100m，其公称强度为1850N/mm，由此得出钢丝绳总破断拉力为238000N，绞车的最大静拉力是30KN，最小静拉力是25KN。
矿车运行时，其滚动摩擦系数为f=0.015，钢丝绳与地板摩擦系数为f=0.5，钢丝绳安全系数m a=Q q/F。
设当绞车受到其允许的最大拉力时，钢丝绳安全系数的校核：
m a=238000N/30000N=7.93＞６
由此可知，设备选用的钢丝绳符合要求。
当绞车满负荷运行时，我们来计算它的运输能力。
为了保证安全，我们设定其满负荷拉力为F=25KN，易知：
F=m z g（sinα+fcosα）+m s g（sinα+f1cosα）
式中，m z为重物质量，m s为绳重，α为坡度，
则有F=25000=m z g（sinα+fcosα）+m s g（sinα+f1cosα）
既有m z=【25000－m s g（sinα+f1cosα）】／g（sinα+fcosα）
m z=【25000－4774.56（sinα＋0.5cosα）】/ 9.8（sinα+0.015cosα）由以上公式可以知道在不同坡度下绞车的运输能力如下表：
JD-2.5型绞车在各种坡度下的运输能力表。
调度绞车验算25KW
调度绞车验算（25KW）验算一采区轨道巷运搬队JD-25调度绞车一、基本参数：1、提升容器：1.5t矿车2、倾斜最大角度：10°3、选用钢丝绳型号：6*19-18.54、提升最大长度：100米5、调度绞车最大牵引力：1600kg二、根据钢丝绳最大张力反算矿车数量1、根据最大静张力：Fj= Q0（sinα+μ1 cosα）+ P SB L（sinα+μ2cosα）则：终端载荷最大牵引重量为：Q0=[ Fj- P SB L（sinα+μ2cosα）]÷（sinα+μ1 cosα） =[1600-1.22×100×（sin10°+0.2 cos10°）]÷（sin10°+0.01 cos10°）=8473kgL—钢丝绳最大牵引长度，取100mα—倾角10°μ1—容器运行阻力系数，取0.01μ—钢丝绳运行时与托辊和底板的阻力系数，取0.2Fj-最大静拉力P SB—钢丝绳单位长度重量2、1辆矿车终端载荷为：Q=0.9VjVg + Q Z =0.9×1.7×1600+718=3166kg3、根据静拉力最大可拉矿车数量为：N=Q0÷ Q=8473÷3166=2.68按提升2辆计算。
三、钢丝绳安全系数计算：选用钢丝绳型号：6*19-18.5，破断力为：21900kg提升物料荷重Q=0.9VjVg=0.9×1.7×1600*2=4896kg提升钢丝绳终端载荷Q0 =Q+Q Z =4896+718*2=6332Kg钢丝绳安全系数校核m= Q d÷[ Q0（sinα+μ1 cosα）+ P SB L（sinα+μ2cosα）] = 21900÷[6332（sin100 +0.01 cos 100）+1.22×100×（sin100+0.2 cos100）]= 21900÷1206.8= 18.1>6.5符合安全规程规定四、电机功率验算：P=KB×Fj×VmB/102ηc=1.2×1496×0.9/102×0.92=17.2KW <25KW 符合要求式中：KB—电动机功率备用系数；KB=1.2Fj—钢丝绳最大静张力，NVmB—提升机最大速度，m/sηc—传动效率，一级减速ηc =0.92；二级减速ηc=0.85。
JD-25绞车提升能力计算
JD-25调度绞车提升能力计算提斜坡度最大为7°，长100m，使用JD-25调度绞车运输，运行速度65m/min，φ20mm钢丝绳，最重设备为变压器，自重3t，矿车车重1.5t，单车设备总重4.5t。
单钩提升车数不超过2车，单钩提升设备总重不超过9.5t。
则:P=W*(sinα+f1*cosα)+q*L(sinβ+f2*cosβ)。
Pmax—绞车最大牵引力，20kN；P—钢丝绳所受最大静拉力；W—最大载荷；α—提斜倾角7°；β—最大静拉力至绞车滚筒之间的夹角，7°；f1—矿车与轨道之间的阻力系数，0.015；f2—钢丝绳牵引阻力系数，0.15；q—钢丝绳单位重量，16.7N/m(1.67kg/m)；重力加速度，g=10N/kg；L—斜巷长度，100米；（1）计算绳端允许最大载荷95kNPmax-qL(sinβ+ f2cosβ)Wmax＝─────────────────sinα+ f1cosα20000-16.7×100×(0.1219+0.15×0.9925)＝──────────────────────0.1219+0.015×0.9925＝142906.3749N≈142.91kN > W=95kN（单钩提升设备车总重）（2）计算钢丝绳所受最大静拉力P=W×(sinα+0.015×cosα)+q×L× (sinα+0.15×cosα)=95000×(0.1219+0.015×0.9925)+16.7×100×(0.1219+0.15×0.9925)= 13.45kNφ20mm钢丝绳(破断拉力为329.5kN)安全系数:N=F/P=329.5/13.45=24.5>6.5经验算：绞车提升能力和钢丝绳的安全系数满足单钩运输2车设备，单钩提升设备车总重不超过9.5t的要求。
绞车拉力验算
四二回风下山坡头25kw绞车拉力验算：一、运输条件：四二回风下山坡头25kw绞车型号为JD-25kw，6分钢丝绳，上山正拉车，其运输坡度平均+16°，运输路程400米，掘进机最大部件重量4.7吨，按一次提升一个部件车盘（罐）计算：二、绞车拉力验算：根据公式：Fmax=n（G+G0）（Sinα+f1Cosα）+PL（Sinα+f2Cosα）式中：Fmax———钢丝绳最大静拉力，kgn————矿车数，取2个。
α————巷道坡度，取8°30′。
G————矿车自重，取700kg。
G0————矿车载重，取2000kg。
f1————矿车运行阻力系数，取0.015。
f2————钢丝绳运行阻力系数，取0.3。
P————钢丝绳单位长度重量，查表0.846kg/m。
L————钢丝绳长度，取最长170m。
所以：Fmax =2（700+2000）（Sin8°30′+0.015Cos8°30′）+0.846×170（Sin8°30′+0.3Cos8°30′）=880.2+64=944.2(kg)又因JD—11.4kw绞车最大拉力为1000kg，所以绞车拉力允许。
三、钢丝绳验算：查表，5分钢丝绳（φ=15.5mm）最大拉力Qmax=12500kg。
所以：安全系数：Qmax 12500ma=——————=————=13.2＞6.5Fmax 944.2故：钢丝绳拉力允许。
通过验算，本部车可以提升两个罐。
1、开料罐时，每钩只允许开一个铁棚子罐，板皮、荆芭、撑木、园木料罐，可以每钩开二个。
2、重罐煤（碴）不得超过大过罐上平面。
3、开车司机思想集中，精力充沛，手不准离开绞车手把。
4、必须用好满罐绳，挂好红灯，插牢防脱罐镢，并严格执行“开车不行人，不作业”制度，司机听清回头铃后，方可开车。
5、接班时，认真检查绞车各零部件（闸皮、车绳、地锚、信号、按扭等）及各种安全设施，有问题要及时处理，安全无误后方可开（回）车。
