风机常识和测量方法(1)
风机常识
风电基础知识——风机常识1、变浆矩风机的主制动方式是什么？答：空气制动。
2、偏航减速器一般采用何种机构？答：一般采用蜗轮、蜗杆传动机构。
3、偏航轴承普通采用何种机构？答：采用回转支撑结构。
4、风机塔架外观检查有何要求？答：外观应清洁，表面无龟裂、起泡、剥落、无油污。
5、风机塔架螺栓多长时间抽查一次？答：每半年抽查一次。
6、塔内电缆的种类？答：一种是动力电缆；一种是控制电缆；一种是通讯光缆。
7、风电机主轴的作用？答：是承担和接受轮毂处传来的各种负载并将动能传递到齿轮箱。
8、主轴的外观检查有何要求？答：无位移、无锈蚀、无油污。
9、主轴前、后轴承注油有何要求？答：使用规定的油脂加注，加注时主轴应低速匀速转动，以使整个油脂均匀润滑。
11、联轴器的主要功能是什么？答：是将齿轮箱输出的机械能传递给发电机。
12、动力电缆检查有何要求？答：引出线完好，线鼻处无发热现象，电缆固定牢靠，无破损现象。
13、风电机组液压系统外观检查有何要求？答：无渗漏，无裂纹，无油污，应及时清理其表面油污，确保表面干净。
14、歌美飒G58风机顶部电气控制柜检查要求？答：无灰尘，无潮湿现象，指示灯显示正常。
15、风杯式风速仪检查有何要求？答：无破损、接线无松动、转动灵活。
16、偏航计数器故障原因有哪些？答：联接螺栓松动；异物侵入；连接电缆损坏磨损。
17、在空间较小的工况下，使用何种扳手？答：套筒扳手。
18、滚动轴承注油过满时会有什么影响？答：影响轴承散热和增加轴承阻力。
19、风电机组发电机集电环接地相的作用？答：当三相电势不平衡时，将发电机大轴上产生感应电势，接地碳刷，用于将不平衡电势、电流泄放。
20、接地碳刷磨损为何能引起油温飙升？答：三相磁场不平衡后通过接地碳刷释放磁能，接地碳刷磨损后，释放不掉的磁能干扰温度模块。
21、液压系统单向阀的作用？答：使液压回路油循环沿着一个方向流动。
22、齿轮箱润滑方式？答：分为飞溅润滑和强制润滑，一般以强制润滑为主。

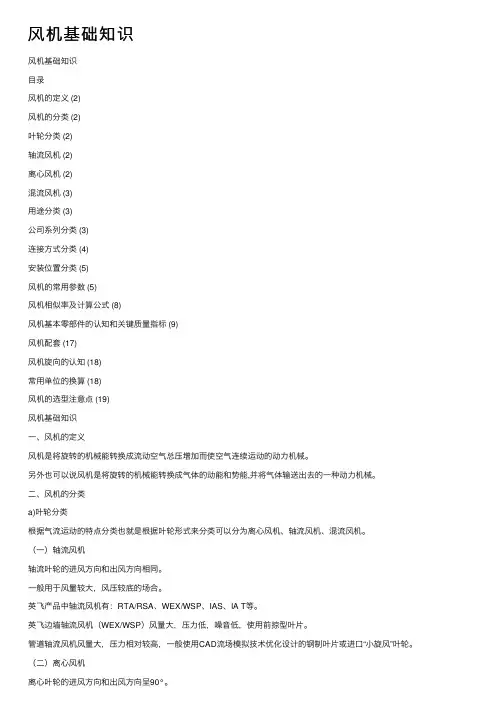

风机基础知识
风机基础知识风机基础知识⽬录风机的定义 (2)风机的分类 (2)叶轮分类 (2)轴流风机 (2)离⼼风机 (2)混流风机 (3)⽤途分类 (3)公司系列分类 (3)连接⽅式分类 (4)安装位置分类 (5)风机的常⽤参数 (5)风机相似率及计算公式 (8)风机基本零部件的认知和关键质量指标 (9)风机配套 (17)风机旋向的认知 (18)常⽤单位的换算 (18)风机的选型注意点 (19)风机基础知识⼀、风机的定义风机是将旋转的机械能转换成流动空⽓总压增加⽽使空⽓连续运动的动⼒机械。
另外也可以说风机是将旋转的机械能转换成⽓体的动能和势能,并将⽓体输送出去的⼀种动⼒机械。
⼆、风机的分类a)叶轮分类根据⽓流运动的特点分类也就是根据叶轮形式来分类可以分为离⼼风机、轴流风机、混流风机。
（⼀）轴流风机轴流叶轮的进风⽅向和出风⽅向相同。
⼀般⽤于风量较⼤，风压较底的场合。
英飞产品中轴流风机有：RTA/RSA、WEX/WSP、IAS、IA T等。
英飞边墙轴流风机（WEX/WSP）风量⼤，压⼒低，噪⾳低，使⽤前掠型叶⽚。
管道轴流风机风量⼤，压⼒相对较⾼，⼀般使⽤CAD流场模拟技术优化设计的钢制叶⽚或进⼝“⼩旋风”叶轮。
（⼆）离⼼风机离⼼叶轮的进风⽅向和出风⽅向呈90°。
⼀般适⽤于较⾼压⼒，较⼤风量的场合。
英飞产品离⼼风机：CBD/CFD、BC系列、RTC、ISQ、CUS、RSC、ICC 等。
离⼼叶轮可分为前弯叶轮、后倾叶轮、后弯叶轮。
1、前弯叶轮：⽓流⽅向和叶⽚的线速度⽅向夹⾓为锐⾓。
特点：低转速，⼤风量，低静压（相对后倾，后弯叶轮），成型⼯艺简单，成本低。
前弯叶轮转速过⾼会造成电机过载，所以使⽤前弯叶轮的风机不允许空载运⾏。
2、后倾叶轮：⽓流⽅向和叶⽚的线速度⽅向的夹⾓为钝⾓，叶⽚为直板形式。
特点：⾼转速，转速范围宽，风量⼩，⾼静压，不过载，效率⾼。
（相对前弯叶轮做⽐较）3、后弯叶轮：⽓流⽅向和叶⽚的线速度⽅向的夹⾓为钝⾓，叶⽚为曲⾯形式。
离心风机常识及选型
（一）简介
离心风机（后简称风机）是依靠输入的机械能，提高气体压力并排送 气体的机械，它是一种从动的流体机械。离心风机广泛用于工厂、矿井、 隧道、冷却塔、车辆、船舶和建筑物的通风、排尘和冷却；锅炉和工业炉 窑的通风和引风；空气调节设备和家用电器设备中的冷却和通风；谷物的 烘干和选送；风洞风源和气垫船的充气和推进等。
Q1 Q 2
n1 n 2
功率与转速的三次方成正比
离心风机常识及选型
（六）风机的并联运行
目前并联双风机尚无统一的测试标准，并联双风机的性能往往是 通过单风机的性能计算出来的。其计算公式如下：
全压 Pt双 = Pt单 风 量 内功率 转 速 噪 音 静压 Pst双 = Pt单 Q双 = Q单 x 2 N双 = N单 x 2.15 n双 = n单 x 1.05 LwiA双 = LwiA单 + 3 dB 动压 Pd双 = Pd单
离心风机常识及选型
（八）风机选型原则
选用效率较高，风机规格较小，调节范围较大的风机，来满足系统可接 受的性能，效率和质量要求。 风机运行工作点，应选择在风机高效点附近，以确保运行稳定，避免风 机在喘振区工作。 要降低噪声，必须降低风机转速，选择较大的风机。 过大风机选择，往往使风机运行在小风量区，风机进出口压差大， 会引起运行不稳定和噪声脉动，发出较高噪声。 过小风机选择，会引起风机转速提高，空气在离开叶片时有较高速 度，也会产生较高噪声。 通常风机出风口平均风速在10-15m/s，最好不要超过17m/s。 风机转速≤450rpm，选8极电机；451～799rpm，选6极电机；800～ 1500rpm，选4极电机；1500rpm以上的，选2极电机。
Pst2 为风机出口静压，ρ 2为风机出口密度，V2为风机出口速度 Pst1 为风机进口静压，ρ 1为风机进口密度，V1为风机进口速度
通风机轴流风机入门培训教材
技术工程部培训教材（仅限内部使用）通风机入门编制：技术工程部目录编前：本教材的适用对象为通风机初入门者。
为了容易理解，对许多问题的表述，使用了通俗的说法，可能因此而欠缺严谨。
如果希望系统地严谨地了解通风机的知识，请另行参阅有关书籍。
（风机手册，第二版主编：续魁昌）本教材要求结合公司的《产品目录册》和相关产品样本一起学习。
如果经常到展厅和现场对照产品实物，效果更好。
第一章风机常识一、通风机的概念二、通风机的分类和原理三、通风机产品的分类四、通风机的常见部件五、通风机的参数六、通风机的传动方式七、通风机的方向与角度八、通风机的基本定律九、风机的常见应用十、通风机安装时应注意的问题十一、风机常见故障十二、附：关于风轮平衡的常识第一章风机常识一、通风机的概念本节学习要求：建立对风机的初步概念风机是对气体压缩和气体输送的机械。
通风机只是风机的其中一种，其它的还有鼓风机、压缩机、罗茨鼓风机，但活塞压缩形式的空气机械并不是风机。
公司的风机是属于通风机类。
这类通风机，通俗地说，就是这样一种机械，它是处理气体流动问题的机械，它通过动力（如电机）引起的风轮（俗称风叶）的转动，带动并引导空气以一定的形式流动。
它做功的对象是空气，使空气获得一定的加速和压缩。
但它在对空气做功的时候，空气受作用前后的体积几乎没有变化，即空气的物理形态和温度几乎没有改变以致可以忽略其变化。
这一点，就是通风机与其它风机如鼓风机和压缩机的重要区别。
在我们通风机制造和应用行业，通常会把通风机简称为风机。
风机是通过这样的途径把功传递到空气的：电机——传动装置——风轮——空气。
所以，风机应该具备的结构是：电机、传动装置、风轮，当然，还有外壳。
电机是动力的来源，传动装置是动力的传送媒介，风轮是对空气做功的根本工具，外壳是空气流动的引导装置和机械的保护装置。
这就是概念性的风机最基本构成。
具体实际情况，风机的结构会比这些多，或少。
我们将在以后具体讨论。
二、通风机的分类和原理本节学习要求：初步了解风机的三种基本形式以及初步了解风机是如何工作的。

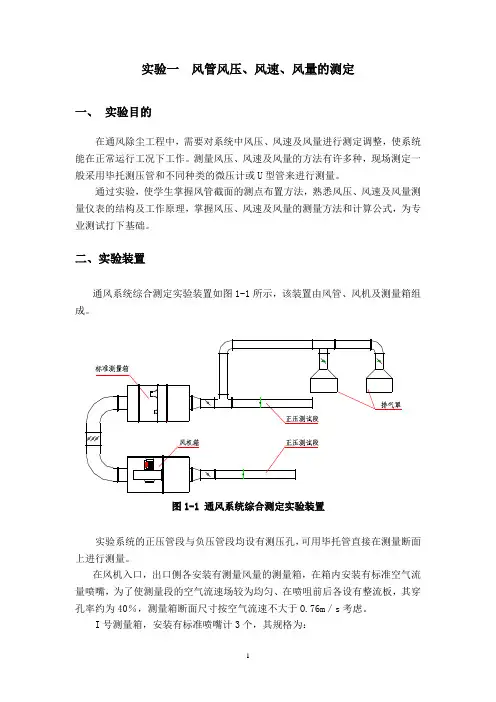

通风系统风量、风压的测量
实验一风管风压、风速、风量的测定一、实验目的在通风除尘工程中，需要对系统中风压、风速及风量进行测定调整，使系统能在正常运行工况下工作。
测量风压、风速及风量的方法有许多种，现场测定一般采用毕托测压管和不同种类的微压计或U型管来进行测量。
通过实验，使学生掌握风管截面的测点布置方法，熟悉风压、风速及风量测量仪表的结构及工作原理，掌握风压、风速及风量的测量方法和计算公式，为专业测试打下基础。
二、实验装置通风系统综合测定实验装置如图1-1所示，该装置由风管、风机及测量箱组成。
图1-1 通风系统综合测定实验装置实验系统的正压管段与负压管段均设有测压孔，可用毕托管直接在测量断面上进行测量。
在风机入口，出口侧各安装有测量风量的测量箱，在箱内安装有标准空气流量喷嘴，为了使测量段的空气流速场较为均匀、在喷咀前后各设有整流板，其穿孔率约为40％，测量箱断面尺寸按空气流速不大于O.76m／s考虑。
I号测量箱，安装有标准喷嘴计3个，其规格为：D100 2个 D50 1个实验系统风量可通过调节多叶调节阀来改变其大小。
三、实验原理及实验方法(一) 毕托管与微压计测量风压、风速及风量空气在风管中流动时，管内空气与管外空气存在有压力差，这个压力差是直接由风管管壁来承受的，称为静压P j ，就空气某一质点来说，所承受的静压的方向为四面八方。
由于空气在风管内流动，形成一定的动压d P ，即为气流的动能。
动压数学表达式 22ρν=d P （Pa ）或 gP d 22γν='P （O mmH 2）动压的方向为空气流动的方向。
静压与动压之和称为总压，数学表达式为d j q P P P +=（Pa ）在毕托管上有测量总压、静压的测孔，与微压计配合使用，就可测出流体的静压、总压与动压。
静压和总压有正负之分，动压只为正值。
在测量总压和静压时，如数值超过微压计的量程，则采用U 型管压力计。
测出空气动压值后，即可求得相应的空气流速。
空气流速 ρdP v 2=（m/s ）或 γd P g v '=2（m/s ）测出测量断面面积F 及计算出空气的平均流速v 后即可计算空气体积流量L 。
设备常识 风机
二、机壳 中低压离心风机的机壳一般为阿基米德螺旋线状。它的作用是
收集来自叶轮的气体，并将部分动压转换为静压，最后将气体导 向出口。
机壳的出口方向一般能在一定的范围内转运，以适应用户对 出口方向的不同需要。
离心风机机壳通常做成左旋转和右旋转，从原动机侧看逆时 针转为左旋，顺时针看为右旋。
机壳由蜗壳、进风口和风舌等零部件组成。 1）蜗壳
转速指风机的叶轮每分钟的转数即r／min，常用字 母n表示。
风机所需功率
NM= PQK/1000η 其中：K为电动机容量储备系数。见下表。
4风机的特性曲线 在通风系统中工作的风机，仅用性能参数表达是
不够的，因为系统中阻力损失小时风机的风压小，风 量就大，反之，阻力损失大风机的风压大，风量就小。 为了全面的评价风机性能，就要了解其在各种工况下 的全压和流量，以及功率、转速、效率与风量的关系， 这些关系就形成了风机的特性曲线。
三． 功率 （1）有效功率
有效功率表示在单位时间内流体从风机中所获得的 总能量。用字母Ne表示，它等于重量流量和压力的乘 积：Ne＝＝QP （w或kw） （2）轴功率
原动机传递到风机轴上的输入功率为轴功率，用字 母N表示。 四．风机总效率 风机的有效功率与轴功率之比为总效率，常用字母η 表示。η ＝ Ne／N 五．转速
()
管网中作用和压力 高低 叶轮作用原理 用途（输送介质） （2）型号 离心式鼓风机型号组成
输送介质 结构系列或用途系列 叶轮作用原理 注：1、叶轮作用原理 离心式不表示，静叶可调轴流压缩机用AV表示 2、结构系列按下表表示
6.2旧名称型号表示方法 离心式鼓风机型号由基本型号和补充型号组成，分成
型号组成顺序如下
1）用途代号如下表 2）压力系数乘5后化整数采取一位数，个别的前向叶轮压力系数的5倍化整后 大于10时，也可用二位数表示。 3）比转数采用二位整数。若用二叶轮并联结构，或单叶轮双吸入结构，则用 2乘比转速表示
电吹风常识
吹风机百科名片吹风机吹风机：是由一组电热丝和一个小风扇组合而成的。
通电时，电热丝会产生热量，风扇吹出的风经过电热丝，就变成热风。
如果只是小风扇转动，而电热丝不热，那么吹出来的就只是风而不热了。
目录名词解释概述各部分作用工作原理规格静电吹风机正确吹发方法吹风机其它妙用名词解释概述各部分作用工作原理规格静电吹风机正确吹发方法吹风机其它妙用? 吹风机、小家电行业发展现状? 一、电吹风机的选购? 二、吹风机的使用与维护? 吹风机使用注意点? 吹风机还能治疗肩颈痛、感冒、脚汗展开编辑本段名词解释吹风机吹出来的风属于干风，若使用的时间过长，很容易会造成水分的流失，造成热伤害，把损伤降到最低的秘诀就是：用毛巾先拍干头发上的水分，用手轻轻梳顺头发，然后再用吹风机。
编辑本段概述吹风机主要用于头发的干燥和整形，但也可供实验室、理疗室及工业生产、美工等方面作局部干燥、加热和理疗之用。
根据它所使用的电动机类型，可分为交流串激式、交流罩极式和直流永磁式。
串激式吹风机的优点是启动转矩大，转速高，适合制造大功率的吹风机；缺点是噪音大，换向器对电信设备有一定的干扰。
罩极式式吹风机的优点是噪音小，寿命长，对电信设备不会造成干扰；缺点实用吹风机时是转速低，启动性能差，重量大。
永磁式吹风机的优点是重量轻，转速高，制造工艺简单，造价低，物美价廉。
吹风机的种类虽然很多，但是结构大同小异，都是由壳体、手柄、电动机、风叶、电热元件、挡风板、开关、电源线等组成。
编辑本段各部分作用1、壳体。
它对内部机件起保护作用，又是外部装饰件。
风机的开关2、电动机和风叶。
电动机装在壳体内，风叶装在电动机的轴端上。
电动机旋转的时候，由进风口吸入空气，由出风口吹出风。
3、电热元件。
吹风机的电热元件是用电热丝绕制而成，装在吹风机的出风口处，电动机排出的风在出风口被电热丝加热，变成热风送出。
有的吹风机在电热元件附近装上恒温器，温度超过预定温度的时候切断电路，起保护作用。
风机常识和测量方法
马赫数
• 气流速度与声速的比值(M) Mc a a dp p
d 假定P c2
2
1 ( c )2 1 M 2 2a 2
Page 34
风机系数
压力系数 P
1 2
ρU
2
2
P Pa ρ Kg/m 3 U2 m/s
流量系数
π 4
QS D22U2
QS m3/S D m
Page 8
Axial Fans with guide vane 带导叶轴流风机
Used where large quantities of air
are needed at modest pressures 用于在中压区域存在大量空气的场合
– Tunnel ventilation – Large building
叶片。 • 对污垢非常敏感 • 不十分昂贵 • 通常用于民用空气处理系统
Page 13
Backward Curved Impeller 后向叶轮
• Efficiency nearly as high as Airfoil fans
• 9-16 Single thickness blades • Can tolerate some dirt • Very similar to backward
• 直流 12V 24V 36V
Page 25
电动机能量输入输出示意图
电表读数
3UICOS (三相) UICOS （单相） UI（直流）
输入有用 功率
pQs
空气功率
N PQS 1000
X电机e 效率
(马达特性曲线)
轴功率 （电动机铭牌功率）
Ｘ流动效率
内功率
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
场合
– Tunnel ventilation – Large building
ventilation – Process Air – 隧道通风 – 大型建筑通风 – 工艺需要的空气
• Can be very Efficient
• Can be Variable pitch
• 测量原理和计算关系式
• 系统效应概念
•ቤተ መጻሕፍቲ ባይዱ实验室测量装置类型和方法
• 现场测量方法和注意事项
• 双方沟通
AM 8:30-
特别推荐
• 系统效应因子 • 系统管网阻力测定和运用 • 风机名义性能 • 风机实际运转性能(考虑SEF) • 若干实际工作中经常遇到的疑惑.
(本中心获国家科技进步二等奖的核心技术子项之一)
configuration • Variety of pressure classes
• 能够产生相对高的压力 - 5000 Pa 及更高
• 单进口或双进口 • 可以配置各种轴承和电动机 • 存在各种压力等级
Double Width Centrifugal Fan
双宽度离心风机
• Can handle larger volumes of air
Indust工ria业l E用lec电tric Use
30% Other
30%其它
40% Fans, Pumps, Blowers 风机, 泵, 鼓风机用电占40%
风机10.4%
26% Other Motors 其它电动机用电占26%
4% Compressors
压缩机用电占4%
一、风机类型及应用
• Usually 24 to 64 shallow cupshaped blades
• Sensitive to dirt • Very inexpensive • Commonly found in
residential air systems • 通常情况下为24 到 64 个浅杯
形叶片。 • 对污垢非常敏感 • 不十分昂贵 • 通常用于民用空气处理系统
• Impeller forces balanced (no thrust)
• Makes ducted inlets trickier
• 可以处理更大容量的空气 • 叶轮的各个作用力得到平
衡 (无推力) • 使管道连接的进口更先进
Radial Bladed Impeller 径向叶片状叶轮
• Simple to build • Least expensive • Can handle material in the
inclined • 效率高，接近翼形风机 • 9-16单厚度叶片 • 可以耐受一定程度的污垢 • 具有后曲的特点
Airfoil Impeller 机翼形叶轮
• Most efficient of all centrifugal fan designs
• 9-16 blades • Self-limiting on power at high
Not very efficient Noisy Not able to generate much pressure
效率不是非常高 存在噪音 不能产生太高的压力
Axial Fans with guide
vane 带导叶轴流风机
Used where large quantities of
air are needed at modest
• 流量 压力 推力 • 功率 效率 • 转速 • 无因次参数 压缩性系数 • 马赫数 雷诺数 • 运动黏度 动力粘度
大气参数
• 气体特指湿空气，即干空气和水蒸汽的混合物．
p
RT
其中: P为绝对压力Pa，为密度m3 / Kg,T为绝对温度K
R 287.1 461.6 1
其中: R为湿空气气体常数（J / Kg • K），为含湿量Kg / Kg
airstream • very high pressure capability • Lowest efficiency 50-60% • 结构简单 • 成本最低廉 • 可以处理空气流当中的物质 • 能够产生非常高的压力 • 效率更低，只有50-60%
Forward Curved Impeller 前向叶轮
flow • double thickness blades
expensive to construct • Needs clean air • 所有离心风机的设计效率非常
高 • 9-16 叶片 • 在高流量是自限制功率 • 双厚度的叶片，建造成本更高。 • 需要清洁的空气
二、常用名词
• 大气参数 P; ;
• 效率非常高
• 可变节距调整
Centrifugal Fans 离心风机
• Can develop Relatively high pressures - 5000 Pa and higher
• Single or double inlet • Variety of bearing and motor
Fan Types and Applications
Propeller Fans 单叶轮风机
Commonly used in Low pressure, Low volume applications
通常用于低压,低容量应用场 合
– Cooling tower – Wall exhaust – Roof exhaust – Home window – 冷却塔 – 墙壁排风 – 屋顶排风 – 房间窗户排风
Backward Curved Impeller 后向叶轮
• Efficiency nearly as high as Airfoil fans
• 9-16 Single thickness blades
• Can tolerate some dirt • Very similar to backward
风机基本常识及测试分析技 术
(气动)
讲座目的
• 技术人员对风机测试能有一全面了解和系统掌 握.
• 产品选型设计时能全面支持销售工作的展开. • 遇到客户投诉,能够快速解决问题,分清责任. • 及时发现产品问题,供将来开发做参考. • 技术人员为销售工作增加附加价值.
讲座主题
• 引言
11:30
• 通风机常用名词
