恒压供水的工作原理
恒压供水的工作原理
恒压供水的工作原理是通过调节水泵的转速来实现恒定的供水压力。
其工作过程如下：
1. 水泵工作：当水压下降到设定的压力下限时，水泵开始工作并提供水源。
水泵通过电动机驱动，将水源抽入泵体。
2. 水泵转速调节：为了保持恒定的供水压力，水泵的转速需要根据实时水压进行调节。
通常采用PID控制算法，根据传感器检测到的压力信号，反馈给控制系统进行处理，然后控制系统指令水泵调整转速。
3. 水泵供水：随着水泵转速的调整，水泵将按需供给水源。
如果实时水压低于设定的压力下限，控制系统会增加水泵转速以提高供水压力；反之，如果实时水压高于设定的压力上限，控制系统会降低水泵转速以降低供水压力。
4. 压力稳定：通过不断调节水泵转速，控制系统能够实时监测并维持恒定的供水压力。
一旦达到设定的压力上下限，控制系统将保持转速不变，以稳定供水压力。
通过上述工作原理，恒压供水系统能够在不同供水需求下，实现恒定的供水压力，提高供水稳定性和可靠性。
恒压供水自动控制系统设计方案
恒压供水自动控制系统设计方案控制策略：1.PID控制策略：根据水压的反馈信号与设定值之间的误差，计算出控制阀门的开度，以调节出水流量，使水压保持在设定值范围内。
2.水泵组合运行策略：根据需求的水流量大小，自动选择合适的水泵数量和运行状态（单泵或多泵并联），以满足供水系统对水压的要求。
3.系统监测与故障诊断策略：通过监测系统中的传感器，实时监测供水系统的压力、流量、温度等参数，并能够自动诊断故障，提供警报和故障排除建议。
硬件选择：1.压力传感器：选用高精度、稳定性好的压力传感器，能够实时准确地测量供水系统中的水压，并将信号传送给控制器。
2.控制阀门：选择高灵敏度、响应速度快的电动或气动控制阀门，能够根据控制信号快速调节水量，实现恒压供水。
3.变频器：选择适合的变频器可以根据供水需求调节水泵的运行频率，提高系统的能效，减少能耗。
4.控制器：选用可编程控制器（PLC）或微处理器控制器（MCU），具有强大的计算和控制能力，能够实时处理信号，控制整个供水系统的运行。
系统布局：1.水源与水池：根据供水需求选择水源和水池的容量，保证水能够持续供应。
2.水泵配置：根据供水系统的水压需求，选择合适的水泵类型和数量，自动控制其启停和运行状态，以稳定供水压力。
3.阀门安装：在输送管道上设置自动控制阀门，根据系统控制信号调节阀门的开度，以控制出水量，保持恒定的水压。
4.传感器安装：将压力传感器、流量计等安装在适当的位置，能够准确地测量和传递相关参数，为系统控制提供实时反馈信号。
5.控制器布置：控制器应该安装在恒温恒湿的环境中，与其他元件紧密配合，并与操作界面（如触摸屏）相连，便于操作和监控系统运行。
以上是对恒压供水自动控制系统设计方案的一个基本描述。
具体的实施方案需要根据实际情况进行具体分析和设计，以确保系统运行的稳定性、可靠性和效果。
恒压供水方案
恒压供水方案恒压供水方案1. 引言恒压供水方案是一种能够提供稳定水压的供水系统，主要应用于需要保证水压稳定性的场所，如住宅楼、办公楼、商业建筑等。
本文将介绍恒压供水方案的原理、组成部分以及优势。
2. 供水系统的问题在传统的供水系统中，由于供水管网的布置、高层建筑的高差等因素影响，导致低层供水压力较大，而高层供水压力较低。
这样会造成低层居民的供水压力过大，高层居民的供水压力不足的问题。
为了解决这一问题，引入了恒压供水方案。
3. 恒压供水方案的原理恒压供水方案通过安装压力调节装置和变频调速设备来实现水压的稳定。
具体原理如下：1. 压力调节装置：根据用户的需求调节水压，将供水管网内的压力保持在设定范围内。
当系统压力过高时，压力调节装置将减小出水口的开度，从而降低供水压力；当系统压力过低时，压力调节装置将增大出水口的开度，从而增加供水压力。
2. 变频调速设备：通过调节水泵的转速来调整供水流量，保持稳定的供水压力。
当需求水量增加时，变频调速设备将增加水泵的转速，提供更大的供水流量；当需求水量减少时，变频调速设备将降低水泵的转速，避免过多的供水造成浪费。
4. 恒压供水方案的组成部分恒压供水方案主要由以下几个组成部分组成：1. 水泵：负责将水从供水水源抽取到供水管网中。
根据实际需求选择合适的水泵类型和数量。
2. 压力调节装置：通过调节出水口的开度，实现水压的调节，保持系统的稳定供水压力。
3. 变频调速设备：通过调整水泵的转速，实现供水流量的调控，以满足不同需求下的稳定供水压力。
4. 控制系统：用于监测水泵、压力调节装置和变频调速设备的运行状态，并根据实时需求做出相应的控制调整。
5. 恒压供水方案的优势使用恒压供水方案可以带来以下几个优势：1. 水压稳定：恒压供水方案可以保持稳定的供水压力，无论是低楼层还是高楼层的用户都能获取到稳定的水压，提升用户使用体验。
2. 节能环保：通过变频调速设备的控制，可以根据实时需求调整水泵的转速，避免过多的供水造成能源的浪费，达到节能和环保的效果。
变频器水泵恒压供水原理
变频器水泵恒压供水原理引言变频器水泵是一种利用变频器控制电机转速的水泵，它在供水系统中被广泛应用。
本文将介绍变频器水泵的恒压供水原理及其工作过程。
什么是变频器水泵变频器水泵是通过电机转速的调节来实现水泵出水流量和水压的自动调整的一种供水系统。
通过改变电机的转速，变频器水泵可以根据实际需求自动调节水流量和水压，实现恒压供水。
变频器水泵的工作原理变频器水泵的工作原理包括电机控制部分和水泵部分。
电机控制部分电机控制部分主要由变频器和传感器组成。
变频器是一种控制电机转速的设备，通过调节电机的频率来改变电机输出的转速。
传感器用于检测供水系统的压力和流量情况，并将这些数据传输给变频器。
水泵部分水泵部分包括水泵和水泵控制系统。
水泵是实现水的输送功能的设备，水泵控制系统负责控制水泵的启停和转速。
变频器水泵的恒压供水过程变频器水泵的恒压供水过程主要包括以下几个步骤：1.检测水压和流量：传感器检测供水系统的水压和流量情况，并将这些数据传输给变频器。
2.数据处理：变频器接收传感器传输的数据，并进行处理。
根据设定的供水要求，变频器通过算法计算出合适的频率和转速。
3.控制水泵输出：变频器将计算得到的频率和转速信号传输给水泵控制系统。
水泵控制系统根据接收到的信号控制水泵的启停和转速，从而实现恒压供水。
4.监测供水状态：变频器水泵通过传感器不断监测水压和流量，根据实际情况动态调整水泵的转速，保持供水系统的恒压供水状态。
变频器水泵的优点变频器水泵相比传统水泵有以下几个优点：1.节能高效：变频器可以根据实际需求智能调节水泵的转速，避免了传统水泵长时间全功率运行的能耗浪费。
2.稳定供水：变频器水泵可以根据传感器监测到的数据实时调整水泵的转速，保持稳定的水压和流量，避免了传统水泵因为压力波动而导致供水不稳定的问题。
3.噪音低：变频器水泵在运行时可以通过控制电机的转速来降低噪音，提供更加安静的供水环境。
4.维护方便：变频器水泵通过自动调节电机转速实现供水控制，避免了传统水泵常规手动调节的繁琐过程，同时减少了维护工作量和维护成本。
水泵恒压供水原理

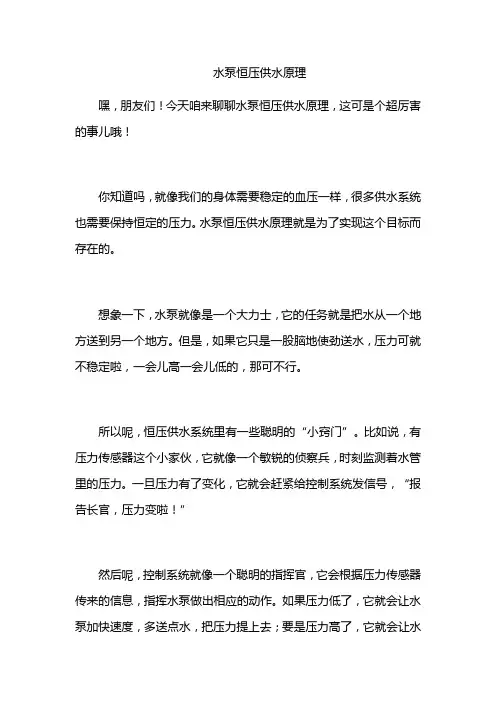

水泵恒压供水原理嘿，朋友们！今天咱来聊聊水泵恒压供水原理，这可是个超厉害的事儿哦！你知道吗，就像我们的身体需要稳定的血压一样，很多供水系统也需要保持恒定的压力。
水泵恒压供水原理就是为了实现这个目标而存在的。
想象一下，水泵就像是一个大力士，它的任务就是把水从一个地方送到另一个地方。
但是，如果它只是一股脑地使劲送水，压力可就不稳定啦，一会儿高一会儿低的，那可不行。
所以呢，恒压供水系统里有一些聪明的“小窍门”。
比如说，有压力传感器这个小家伙，它就像一个敏锐的侦察兵，时刻监测着水管里的压力。
一旦压力有了变化，它就会赶紧给控制系统发信号，“报告长官，压力变啦！”然后呢，控制系统就像一个聪明的指挥官，它会根据压力传感器传来的信息，指挥水泵做出相应的动作。
如果压力低了，它就会让水泵加快速度，多送点水，把压力提上去；要是压力高了，它就会让水泵慢下来，少送点水，把压力降下来。
这就好比我们开车的时候，要根据路况来调整车速。
路况好的时候，我们可以开快点；路况不好或者车多的时候，我们就得慢点开。
水泵也是一样的道理，要根据压力的情况来调整自己的工作状态，这样才能保证供水的压力始终稳定。
而且哦，恒压供水还有很多好处呢！比如说，它可以让我们用水的时候感觉更舒服。
你想想，如果水龙头里的水一会儿大一会儿小，一会儿冲得厉害一会儿又没劲儿，那多烦人啊。
有了恒压供水，水就会稳稳地流出来，我们洗澡、洗衣服、做饭什么的都会更方便。
再比如说，对于一些需要精确控制水流量和压力的设备来说，恒压供水就更是必不可少啦。
就像工厂里的生产设备，它们对水的压力要求可高了，如果压力不稳定，可能会影响生产质量，甚至会损坏设备呢。
还有啊，恒压供水还能节约能源呢！因为水泵不用一直全速运行，它可以根据实际需要来调整功率，这样就不会浪费太多的电啦。
总之，水泵恒压供水原理真的是一个很了不起的发明。
它让我们的生活更加方便，也让很多行业的生产更加顺利。
虽然它看起来可能有点复杂，但是只要我们了解了它的工作原理，就会觉得它真的很神奇哦！所以啊，我们要好好感谢那些聪明的科学家和工程师们，是他们让我们的生活变得更加美好啦！我觉得我们应该更加重视和推广这种技术，让更多的人受益。
一拖三恒压供水方案
一拖三恒压供水方案一拖三恒压供水方案是一种高效、便捷、节能的供水系统解决方案。
它的设计理念是通过将一个水泵与三个恒压变频器相结合，实现对三个不同水压需求区域的供水控制，确保每个区域的供水需求得到满足。
本文将详细介绍一拖三恒压供水方案的原理、优势和适用场景。
一、方案原理一拖三恒压供水方案采用了恒压变频技术，通过调节水泵的转速来实现恒压供水。
具体而言，方案将一个主水泵与三个恒压变频器相连接，每个变频器控制一个区域的供水。
当某个区域的供水需求发生变化时，相应的变频器会自动调节水泵的转速，以保持该区域的水压恒定。
这种供水方案能够根据实际需求实时调整水泵的运行状态，提高供水系统的稳定性和效率。
二、方案优势1. 灵活性：一拖三恒压供水方案适用于各种不同水压需求的场景。
通过调整恒压变频器的参数，可以实现对不同区域的精准控制，保证每个区域的供水压力恒定。
2. 节能环保：方案采用变频调速技术，可以根据实际需求调整水泵的转速，避免了传统方法中常见的频繁启停现象，降低了能耗。
同时，恒压供水方案能够减少供水过程中的压力波动，降低了水泵的能耗，有利于保护环境。
3. 维护成本低：一拖三恒压供水方案的设备维护成本相对较低。
恒压变频器具有自动报警、故障诊断等功能，可以提前预警并自动记录故障信息，减少了维护人员的巡检和维护时间，降低了运维成本。
4. 稳定可靠：采用了一拖三的供水方案，即一台水泵供水给三个区域，并配备相应的恒压变频器，使得整个供水系统更加稳定可靠。
即使其中一个区域的水泵故障，其他区域的供水依然能够正常进行，大大提高了供水系统的可靠性。
三、适用场景一拖三恒压供水方案适用于各类供水系统，特别是在以下场景中有显著优势：1. 大型住宅小区：大型住宅小区通常包含多个楼栋和不同水压需求的住户。
通过采用一拖三恒压供水方案，可以根据不同楼栋、不同住户的供水需求，实现精确的水压控制，提高居民的供水质量和舒适度。
2. 商业综合体：商业综合体中常常包含商场、写字楼等多个区域，每个区域的供水需求不同。
恒压供水系统设计 (2)
恒压供水系统设计概述恒压供水系统是一种利用控制技术保持水压恒定的供水系统。
在传统的供水系统中，水压可能会受到外界因素的影响而波动，导致水压不稳定的问题。
而恒压供水系统通过控制水泵的运行来调整水压，使其保持在一个稳定的水平，从而解决了水压不稳定的问题。
本文将介绍恒压供水系统的设计原理和操作步骤。
设计原理恒压供水系统的设计原理基于控制技术。
系统通过感应水压的变化，实时调整水泵的运行状态，从而保持水压恒定。
具体原理如下： 1. 感应：系统在关键水路上安装压力传感器，以感应水压的变化。
2. 反馈控制：感应器将实时采集到的数据传输给控制器。
控制器通过与设定的目标水压进行比较，确定水压是否处于合适的范围内。
3. 调整水泵运行：当实际水压低于设定水压时，控制器会启动水泵，增加供水量；当实际水压高于设定水压时，控制器会停止水泵，减少供水量。
4. 反馈机制：调整完毕后，控制器通过再次检测水压来确认调整是否达到预期效果。
如果水压仍然不达标，控制器会继续调整水泵的运行状态，直到水压稳定在设定范围内。
设计步骤恒压供水系统的设计包括以下步骤： 1. 系统需求分析：根据实际需求确定使用恒压供水系统的区域范围、水压要求等参数。
2. 设计水路结构：根据系统需求和实际情况设计水路结构，包括水泵布置、管道布置等。
3. 选择水泵和控制器：根据系统需求选定合适的水泵和控制器。
水泵的选择需要考虑供水量、扬程等参数；控制器的选择需要考虑水压调节范围、调节精度等参数。
4. 安装：根据设计图纸进行水泵和管道的安装工作，确保安装准确稳固。
5. 连接和调试：将水泵、控制器、压力传感器等设备进行连接，进行系统调试和功能测试。
6. 操作和维护：完成系统安装和调试后，进行操作和维护培训，确保系统正常运行，并定期进行设备检查和维护。
优点和应用恒压供水系统具有以下优点： - 水压稳定：恒压供水系统可以实时调整水泵的运行状态，保持水压的恒定，提高供水质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水泵恒压供水方案一.泵房供水电机一般以恒定速度运行,用大小泵切换或调节进出水阀的方法调节水压及流量,以满足各种不同的需求.这种低效率控制流量的方法,不能满足实际工作要求,由于工作中水量变化,可能使平均水压升高,一方面造成不必要的能量消耗还会使管网因较大的压力冲击,使管网破裂;另一方面使水压不稳,影响供水品质.二.采用变频恒压供水自动化控制的特点:1.节省电能,降低能源消耗,能24小时维持恒定压力,并根据压力信号自动启动备用泵,无级调整压力,供水质量好,与传统供水相比,不会造成管网破裂及水龙头共振现象.2.启动平滑,减少电机水泵的冲激,延长了电机及水泵的使用寿命,降低了维修成本,避免了传统供水中的水锤现象.3.变频恒压供水保护功能齐全,运行可靠,具有欠压,过压,过流,过热等保护功能.可根据用户需要,选择各种附加功能.三.供水工况目前通过二台45KW,二台15KW的水泵(一用一备),工艺要求水压为5Mpa。
主要考虑节能及自动化的要求,内置自动节能,PID,简易PLC及通讯接口等功能,可以方便与PLC,现场总线进行通讯,方便操作及监控,同时可以方便地与压力传感器连用。
四、恒压供水原理当供水系统阻力一定时,水泵转速的变化,将会改变供水系统的压力和流量。
如图1所示,当水泵转速由N1提升到N2时,由于阻力曲线R不变,水泵工况由A点移到B点。
则流量由Q1提升到Q2,同时扬程也由H1提升到H2。
系统阻力不变时,只需调节电动机的转速,即可改变流量与扬程。
H RH2 N2 P=QⅹHⅹr/102ⅹn (1)H1N1 B P:水泵工况点的轴动功率(KW)H0 A Q:水泵工况点的水压或流量(m3/s ) Q1 Q2 Q H:水泵工况点的扬程(m)r:输出介质单位体积重量(Kg/mH0 ( 图1 ) n:水泵工况点的泵效率(%)根据离心泵的公式(1)和水阻力特性曲线,我们可以知道,在水阻特性一定时,调速N与流量Q、扬程H、轴功率P之间的关系式为:Q2/Q1=N2/N1 (2)H2/H1=(N2/N1)2P2/P1=(N2/N1)3公式(2)中,流量Q与转速N成正比,扬程H与转速N的平方成正比;轴功率P 与转速N的立方成正比。
由此可见当流量Q的需求量降低时,只需降低转速N,同时功率P的消耗量成立方关系下降。
这也就是水泵调速节能的依据。
变频调速是根据交流异步电动机的工作原理,其转速公式为:N=60f(1-s)/P (3)式中N:水泵电机的转速(r/min)f:水泵电机的频率(H Z)S:水泵电机的转差率P:水泵电机的极对数由于(3)可知,仅改变交流异步电机定子绕组的电磁频率f,即可以改变定子绕组旋转磁场的频率,从而改变交流异步电机的转速N。
四、变频恒压的系统组成恒压供水系统图:变频水泵压力传感器考虑到水量随着不同时间段波动大的特点,我们选用变频器闭环控制系统。
工作原理:系统投入运行时,通过变频器控制电机高速运行,并同时检测压力传感器反馈回来的出口,当检测压力达到设定压力时,变频器控制电机以某一速度运行,当检测压力高于设定压力时,变频器控制电机减速运行,当检测压力低于设定压力时,变频器控制电机加速运行,从而达到出口压力和设定相同,达到恒压供水的目的。
五、投资分析系统主要由以下几部分组成:(1)控制对象2台45KW,2台15KW的水泵电机(一备一用);(2)变频智能控制器:为了节省投资,采用一台变频器控制一台电机的方案,水泵及变频主机的智能保护,时间可调的软启,软停等先进功能, 能保护设备处于平稳,高效,安全,低耗运行状态;(3)工频控制器,即原有电机启动系统;(4)压力变送器,用于控制水泵水的压力,并将压力信号变换成对4—20MA的标准电信号,供变频器智能控制用;(5)工频/变频切换器:选用进口名牌低压电器,确保二套系统互不影响,且切换可靠。
一整个恒压供水系统2套: 45KW变频器2台、30KW变频1台(控制两台15KW 的水泵),压力变送器2个,工频/变频切换器、滤波器、节能芯片2个、低压控制柜1套。
二节能效益测算:每天工作24小时,每月30天,电价0.6元/Knb 原每当月电量(预估)30*24*45*0.6=19440假设投资4台3万元,每天工作24小时,每月30天,电价0.6元/Knb,功率因数只按提高95%,节能只按最低20%来计算.月节电19440-(45*95%*24*30*0.6)+19440*20%=4868月节省电费:14572*0.6=8743.2元按投资成本,回报期不到一年六系统特点1、水压稳定2、无人值班3、节电明显4、对设备磨损小绍兴阿尔法电控技术有限公司电话:0575-********1兆帕(MPa)=145磅/英寸2(psi)=10.2千克/厘米2(kg/cm2)=10巴(bar)=9.8大气压(atm)1磅/英寸2(psi)=0.006895兆帕(MPa)=0.0703千克/厘米2(kg/cm2)=0.0689巴(bar)=0.068大气压(atm)1巴(bar)=0.1兆帕(MPa)=14.503磅/英寸2(psi)=1.0197千克/厘米2(kg/cm2)=0.987大气压(atm)1大气压(atm)=0.101325兆帕(MPa)=14.696磅/英寸2(psi)=1.0333千克/厘米2(kg/cm2)=1.0133巴(bar)4.5mpa=45.9公斤/厘米地球的周围被厚厚的空气包围着,这些空气被称为大气层。
空气可以向水那样自由的流动,同时它也受重力作用。
因此空气的内部向各个方向都有压强,这个压强被称为大气压。
1654年格里克在德国马德堡作了著名的马德堡半球实验,这让人们对大气压有了深刻的认识,但大气压到底有多大人们还不清楚。
11年后意大利科学家托里拆利在一根80厘米长的细玻璃管中注满水银倒置在盛有水银的水槽中,发现玻璃管中的水银大约下降了4厘米后就不再下降了。
这4厘米的空间无空气进入,是真空。
托里拆利据此推断大气的压强就等于水银柱的长度。
根据压强公式科学家们准确地算出了大气压在标准状态下为1.01×105Pa。
大气压的变化跟高度有关。
大气压是由大气层受到重力作用而产生的,离地面越高的地方,大气层就越薄,那里的大气压就应该越小。
不过,由于跟大气层受到的重力有关的空气密度随高度变化不均匀,因此大气压随高度减小也是不均匀的。
大气压的变化还跟天气有关。
在不同时间,同一地方的大气压并不完全相同。
我们知道,水蒸气的密度比空气密度小,当空气中含有较多水蒸气时,空气密度要变小,大气压也随着降低。
一般说来,阴雨天的大气压比晴天小,晴天发现大气压突然降低是将下雨的先兆;而连续下了几天雨发现大气压变大,可以预计即将转晴。
另外,大气压的变化跟温度也有关系。
因气温高时空气密度变小,所以气温高时大气压比气温低时要小些大气压不是固定不变的。
为了比较大气压的大小,在1954年第十届国际计量大会上,科学家对大气压规定了一个“标准”:在纬度45°的海平面上,当温度为0℃时,760毫米高水银柱产生的压强叫做标准大气压。
既然是“标准”,在根据液体压强公式计算时就要注意各物理量取值的准确性。
从有关资料上查得:0℃时水银的密度为13.595×103千克/米3,纬度45°的海平面上的g值为9.80672牛/千克。
于是可得760毫米高水银柱产生的压强为p水银=ρ水银gh=13.595×103千克/米3×9.80672牛/千克×0.76米=1.01325×105帕。
这就是1标准大气压的值压力等级划分压力容器的设计压力(p)划分为低压、中压、高压和超高压四个压力等级:(1)低压(代号L) 0.1MPa≤p<1.6MPa;(2)中压(代号M) 1.6MPa≤p<10.0MPa;(3)高压(代号H) 10.0MPa≤p<100.0MPa;(4)超高压(代号U) p≥100.0MPa。
系统简介为改善生产环境,某公司投资清洁水技改工程并建成一座日产水2.5万顿的供水系统,分别建设了抽水泵系统、加压泵系统和高位水池。
根据公司用水需求特点,从抽水泵系统过来的水一部分直接供给生产用水部门,一部分则需通过加压泵输送到高位水池,而供给生产用水部门的水压与供给高位水池的水压相差较大。
同时高位水池距抽水泵房较远达十多公里,高位水池的液位高低和加压泵系统的设计以及如何与抽水泵系统“联动”也是较难解决的。
鉴于以上特点,从技术可靠和经济实用角度综合考虑,我们设计了用PLC控制与变频器控制相结合的自动恒压控制供水系统,同时通过主水管线压力传递较经济地实现了加压泵系统与抽水泵系统“远程联动”的控制目的。
系统方案系统主要由三菱公司的PLC控制器、ABB公司的变频器、施耐德公司的软启动器、电机保护器、数据采集及其辅助设备组成(见图1)。
抽水泵系统整个抽水泵系统有150KW深井泵电机四台,90KW深井泵电机两台,采用变频器循环工作方式,六台电机均可设置在变频方式下工作。
采用一台150KW和一台90KW 的软起动150KW和90KW的电机。
当变频器工作在50HZ,管网压力仍然低于系统设定的下限时,软起动器便自动起动一台电机投入到工频运行,当压力达到高限时,自动停掉工频运行电机。
一次主电路接线图如下:系统为每台电机配备电机保护器,是因为电机功率较大,在变频器的控制下稳定运行;当用水量大到变频器全速运行也在变频器的控制下稳定运行;当用水量大到变频器全速运行也不能保证管网的压和稳定时,控制器的压力下限信号与变频器的高速信号同时被PLC检测到,PLC自动将原工作在变频状态下泵投入到工频运行,以保持压力的连续性,同时将一台备用的泵用变频器起动后投入运行,以加大管网的供水量保证压力稳定。
若两台泵运转仍,则依次将变频工作状态下的泵投入到工频运行,而将另一台备用泵投入变频运行。
当用水量减少时,首先表现为变频器已工作在最低速信号有效,这时压力上限信号如仍出现,PLC首先将工频运行的泵停掉,以减少供水量。
当上述两个信号仍存在时,PLC 再停掉一台工频运行的电机,直到最后一台泵用主频器恒压供水。
另外,控制系统设计六台泵为两组,每台泵的电机累计运行时间可显示,24小时轮换一次,既保证供水系统有备用泵,又保证系统的泵有相同的运行时间,确保了泵的可靠寿命。
控制系统图见图3。
◆半自动运行当PLC系统出现问题时,自动控制系统失灵,这时候系统工作处于半自动状态,即一台泵具有变频自动恒压控制功能,当用水量不够时,可手动投入另外一台或几台工频泵运行。
◆手动当压力传感器故障或变频器故障时,为确保用水,六台泵可分别以手动工频方式运行。
实施效果实际运行证明本控制系统构成了多台深井泵的自动控制的最经济结构,在软件设计中充分考虎变频与工频在切换时的瞬间压力与电流冲击,每台泵均采用软起动是解决该问题关键。
