热处理三把火
热处理三把火

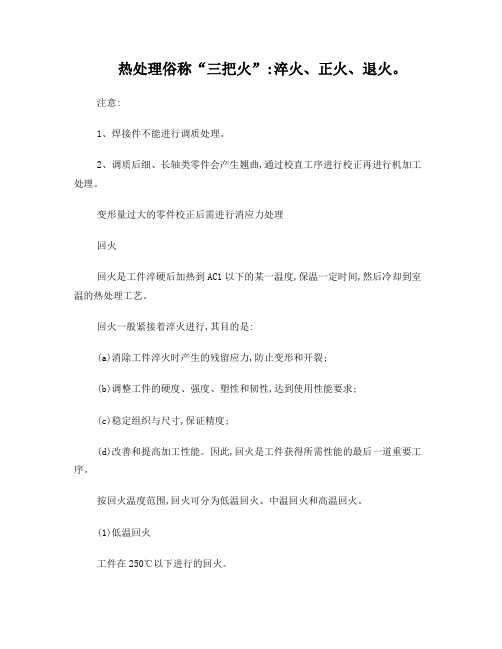

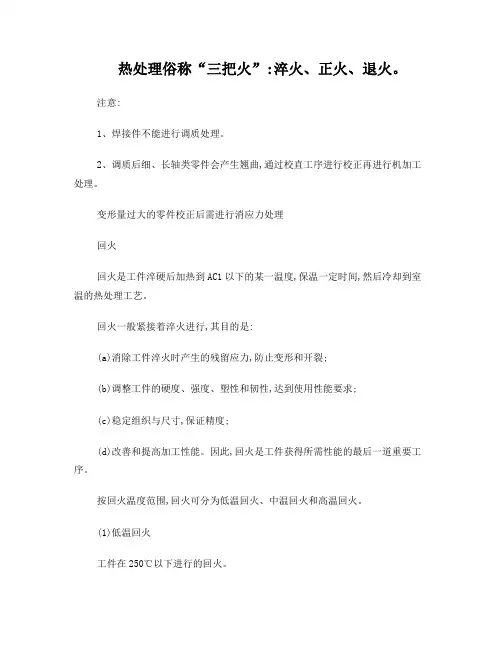

热处理俗称“三把火”:淬火、正火、退火。
注意:1、焊接件不能进行调质处理。
2、调质后细、长轴类零件会产生翘曲,通过校直工序进行校正再进行机加工处理。
变形量过大的零件校正后需进行消应力处理回火回火是工件淬硬后加热到AC1以下的某一温度,保温一定时间,然后冷却到室温的热处理工艺。
回火一般紧接着淬火进行,其目的是:(a)消除工件淬火时产生的残留应力,防止变形和开裂;(b)调整工件的硬度、强度、塑性和韧性,达到使用性能要求;(c)稳定组织与尺寸,保证精度;(d)改善和提高加工性能。
因此,回火是工件获得所需性能的最后一道重要工序。
按回火温度范围,回火可分为低温回火、中温回火和高温回火。
(1)低温回火工件在250℃以下进行的回火。
目的是保持淬火工件高的硬度和耐磨性,降低淬火残留应力和脆性回火后得到回火马氏体,指淬火马氏体低温回火时得到的组织。
力学性能:58~64HRC,高的硬度和耐磨性。
应用范围:刃具、量具、模具、滚动轴承、渗碳及表面淬火的零件等。
(2)中温回火工件在250~500 ℃之间进行的回火。
目的是得到较高的弹性和屈服点,适当的韧性。
预先热处理回火后得到回火托氏体,指马氏体回火时形成的铁素体基体内分布着极其细小球状碳化物(或渗碳体)的复相组织。
力学性能:35~50HRC,较高的弹性极限、屈服点和一定的韧性。
应用范围:弹簧、锻模、冲击工具等。
(3)高温回火工件在500℃以上进行的回火。
目的是得到强度、塑性和韧性都较好的综合力学性能。
回火后得到回火索氏体,指马氏体回火时形成的铁素体基体内分布着细小球状碳化物(包括渗碳体)的复相组织。
力学性能:200~350HBS,较好的综合力学性能。
应用范围:广泛用于各种较重要的受力结构件,如连杆、螺栓、齿轮及轴类零件等。
正火正火,又称常化,是将工件加热至Ac3或Accm以上30~50℃,保温一段时间后,从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。
其目的是在于使晶粒细化和碳化物分布均匀化。
热处理四把火的定义
热处理四把火的定义
答：热处理四把火的定义是：
热处理的四把火是退火、正火、淬火和回火。
退火是将工件在炉内缓慢加热到临界点以上一定温度，保持一段时间，随炉缓慢冷却的一种热处理工艺，通常在炉内进行。
退火的目的是降低硬度，切削加工性；降低残余应力，稳定尺寸，减少变形和裂纹倾向；细化晶粒，调整结构，消除结构缺陷。
正火是将加热后的工件从炉中取出，放在空气中冷却。
正火时，钢的晶粒可以在稍快的冷却中得到细化。
不仅可以获得满意的强度，而且可以显著提高韧性，降低构件的开裂倾向。
淬火是将工件加热到淬火温度临界点以上30-50度，保温一段时间，然后放入淬火剂中冷却。
淬火的目的是大幅度提高钢的刚度、硬度、耐磨性、疲劳强度和韧性，以满足各种机械零件和工具的不同使用要求。
还可以通过淬火满足一些特殊钢材的铁磁性、耐腐蚀性等特殊物理化学性能。
回火是淬火后在较低温度下对零件进行加热和冷却。
回火通常用于降低或消除淬火零件中的内应力，或降低其硬度和强度以改善其延展性或韧性。
淬火后的工件应及时回火，通过淬火和回火的配合，获得所需的力学性能。
材料学-热处理工艺中的四把火
材料学-热处理工艺中的四把火热处理工艺中的四把火退火、正火、淬火、回火俗称热处理工艺的“四把火”。
下图囊括了钢热处理工艺的“四把火”1退火 annealing将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却(通常是缓慢冷却，有时是控制冷却)的一种金属热处理工艺。
目的是使经过铸造、锻轧、焊接或切削加工的材料或工件软化，改善塑性和韧性，使化学成分均匀化，去除残余应力，或得到预期的物理性能。
退火工艺随目的之不同而有多种，如重结晶退火、等温退火、均匀化退火、球化退火、去除应力退火、再结晶退火，以及稳定化退火、磁场退火等等。
退火的一个最主要工艺参数是最高加热温度（退火温度），大多数合金的退火加热温度的选择是以该合金系的相图为基础的,如碳素钢以铁碳平衡图为基础。
各种钢(包括碳素钢及合金钢)的退火温度，视具体退火目的的不同而在各该钢种的Ac3以上、Ac1以上或以下的某一温度。
各种非铁合金的退火温度则在各该合金的固相线温度以下、固溶度线温度以上或以下的某一温度。
重结晶退火应用于平衡加热和冷却时有固态相变(重结晶)发生的合金。
其退火温度为各该合金的相变温度区间以上或以内的某一温度。
加热和冷却都是缓慢的。
合金于加热和冷却过程中各发生一次相变重结晶，故称为重结晶退火，常被简称为退火。
这种退火方法，相当普遍地应用于钢。
钢的重结晶退火工艺是:缓慢加热到Ac3（亚共析钢）或Ac1（共析钢或过共析钢）以上30～50℃，保持适当时间，然后缓慢冷却下来。
通过加热过程中发生的珠光体（或者还有先共析的铁素体或渗碳体）转变为奥氏体（第一回相变重结晶）以及冷却过程中发生的与此相反的第二回相变重结晶，形成晶粒较细、片层较厚、组织均匀的珠光体(或者还有先共析铁素体或渗碳体)。
退火温度在Ac3以上（亚共析钢）使钢发生完全的重结晶者，称为完全退火，退火温度在Ac1与Ac3之间 (亚共析钢)或Ac1与Acm之间（过共析钢）,使钢发生部分的重结晶者,称为不完全退火。
热处理工艺的“四把火”
热处理工艺的“四把火”金属热处理是对工件整体加热，然后以适当的速度冷却，以改变其整体力学性能的热处理工艺。
按照其处理工艺可以分为退火、正火、淬火、回火四种基本工艺，称为“四把火”，其中的淬火与回火关系密切，常常配合使用，缺一不可。
正火：将钢材或钢件加热到临界点AC3 或ACM 以上的适当温度保持一定时间后在空气中冷却，得到珠光体类组织的热处理工艺。
正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。
退火：是将工件加热到适当温度（AC3以上20-40度），根据材料和工件尺寸采用不同的保温时间，然后随炉缓慢冷却(或埋在砂中或石灰中冷却)至500度以下的热处理工艺，其实质是将钢加热奥氏体化后进行珠光体转变。
目的和作用(1)降低钢的硬度，提高塑性，以利于切削加工及冷变形加工;(2)细化晶粒，消除因锻、焊等引起的组织缺陷，均匀钢的组织成分，改善钢的性能或为以后的热处理做准备;(3)消除钢中的内应力，以防止变形或开裂。
淬火：淬火就是将钢加热到Ac3或Ac1点以上某一温度，保持一定时间，然后将工件放入水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却以获得马氏体和(或)贝氏体组织的热处理工艺。
淬火后钢件变硬，但同时变脆。
为了降低钢件的脆性，将淬火后的钢件在高于室温而低于710℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。
目的和作用使过冷奥氏体进行马氏体(或贝氏体)转变，得到马氏体（或贝氏体）组织，然后配合以不同温度的回火，获得所需的力学性能。
(注：淬火态工件不允许直接投入现场使用，通常在此之后必须实时进行1-2次或以上之回火加工，以调整其组织及应力等。
)回火：回火就是将经过碎火的工件加热到临界点AC1以下的适当温度保持一定时间，随后用符合要求的方法冷却，以获得所需要的组织和性能的热处理工艺。
目的和作用(1)合理地调整力学性能，使工件满足使用要求；(2)稳定组织，使工件在使用过程中不发生组织转变，从而保证工件的尺寸、形状不变；(3)降低或消除淬火内应力，以减少工件的变形并防止开裂。
钢材表面处理四把火
机械知识-钢材表面处理四把火
第一‘火’——退火。
将钢加热到一定的温度然后让其自行冷却到常温，叫做退火。
钢的退火是将钢加热到发生相变或部分相变的温度，经过保温后缓慢冷却的热处理方法。
退火后可以带来以下好处：
1、改善组织使成分均匀化以及细化晶粒，消除了组织缺陷，提高了钢的力学性能，减少了残余应力；
2、可降低硬度，提高塑性和韧性，改善切削加工性能。
所以退火是为了后续工序作好准备，故退火是属于半成品热处理，又称预先热处理。
第二‘火’——淬火。
淬火是将钢加热到临界温度以上，使其温度骤然降低，以大于临界冷却速度的速度急速冷却，而获得以马氏体为主的不平衡组织的热处理方法。
淬火的好处是：能增加钢的强度和硬度，但要减少其塑性。
高速钢的淬火剂可以是“风”，所以高速钢又被称为“风钢”淬火中常用的淬火剂有：水、油、碱水和盐类溶液等。
第三‘火’——正火。
正火是将钢加热到临界温度以上，然后在空气中自然冷却的热处理方法。
这一点和退火很相似但具体的操作和要求不同。
这种工艺可以提高综合力学性能，对要求不高的零件可以用正火来代替退火，以此来降低生产成本提高效率。
第四‘火’——回火。
将已经淬火的钢重新加热到一定温度，再用一定方法冷却称为回火。
回火分高温回火、中温回火和低温回火三类。
这样做的好处是可以消除淬火产生的内应力，降低硬度和脆性，以取得预期的力学性能。
另外提到回火多与淬火、正火配合使用。
材料学-热处理工艺中的四把火.doc
材料学-热处理工艺中的四把火.doc热处理是一种改善材料性能的加工方法，其中非常重要的是热处理工艺。
热处理工艺的关键部分是加热和冷却过程，这些过程可以通过控制温度、时间和冷却速率来实现。
为了实现最佳的热处理效果，需要掌握热处理中的“四把火”。
一把火：加热温度加热温度是热处理过程中最重要的参数。
加热温度不仅影响到材料的力学性能和物理性能，还影响到材料的组织结构和晶体结构。
正确的加热温度可以改善材料的性能，而错误的加热温度可能导致材料的不良效果。
在选择加热温度时，需要考虑材料的化学成分、缺陷和热处理目标。
材料的化学成分和缺陷会影响到材料的加热曲线，需要进行适当的调整。
例如，过高的加热温度可能导致晶界和晶内析出物的破坏，从而影响材料的性能。
加热时间是材料在加热过程中所处的时间。
加热时间是热处理工艺中另一个重要的参数。
正确的加热时间可以使材料达到目标温度，并有足够的时间达到平衡状态。
而错误的加热时间可能导致材料未达到预期的性能。
在选择加热时间时，需要考虑材料的大小、形状和加热装置。
较大的材料需要更长的加热时间，而不同的加热装置可能需要不同的加热时间。
三把火：冷却速率冷却速率决定着材料冷却过程中晶体结构的形成。
冷却速率的不同可以导致材料的晶体结构和性能有很大的变化。
有时，热处理后的材料可能需要再次热处理才能使其达到最佳的性能。
在选择冷却速率时，需要考虑材料的类型、加热温度和热处理目标。
较快的冷却速率可以提高材料的强度，较慢的冷却速率可以提高材料的韧性。
不同的加热方式会影响材料的晶体结构、性能和加工性能。
常见的加热方式包括炉温加热、电子束加热和火焰加热。
不同的加热方式对材料的影响不同，需要根据材料的性质和热处理目标进行选择。
总之，热处理工艺中的“四把火”是非常重要的，掌握它们可以提高热处理的效果，从而改善材料的性能。
在实际应用中，需要根据材料的性质和热处理目标进行选择和调整，以达到最佳的效果。
三把火 及作用
4) C∈(0.75-1.0％)， 制造弹簧，采用完全退火作预备热处理； 制造刀具，采用球化退火；
5) C＞1.0％，用于制造工具，球化退火作预备热处理。
2.与退火相比，正火具有以下特点 1）由于冷却速度较退火快，所得组织比退火时要细；
正火：将钢加热到临界温度以上，使钢全部转变为均匀的奥氏体，然后在空气中自然冷却的热处理方法。它能消除过共析钢的网状渗碳体，对于亚共析钢正火可细化晶格，提高综合力学性能，
对要求不高的零件用正火代替退火工艺是比较经济的。
淬火：将钢加热到临界温度以上，保温一段时间，然后很快放入淬火剂中，使其温度骤然降低，以大于临界冷却速度的速度急速冷却，而获得以马氏体为主的不平衡组织的热处理方法。
2）正火后的零件的强度和硬度比退火时高，且含碳量越高，差别越大；
3）低碳钢经正火处理后的强度与硬度，与退火处理的差别不多，但正火处理是在炉外进行，不占用设备，生产率高，所以低碳钢多采用正火代替退火处理。
4）中碳钢的正火可替代调质处理，为高频淬火作准备。
5）高碳钢可消除网状渗碳体，为球化退火做少其塑性。
淬火中常用的淬火剂有：水、油、碱水和盐类溶液等。
将已经淬火的钢重新加热到一定温度，再用一定方法冷却称为回火。
其目的是消除淬火产生的内应力，降低硬度和脆性，以取得预期的力学性能。
回火分高温回火、中温回火和低温回火三类。回火多与淬火配合使用。
将钢加热到一定温度并保温一段时间，然后使它慢慢冷却，称为退火。钢的退火是将钢加热到发生相变或部分相变的温度，经过保温后缓慢冷却的热处理方法。
退火的目的，是为了消除组织缺陷，改善组织使成分均匀化以及细化晶粒，提高钢的力学性能，减少残余应力；同时可降低硬度，提高塑性和韧性，改善切削加工性能。
四把火
金属热处理大致有退火、正火、淬火和回火四种基本工艺，俗称金属热处理的“四把火”。
一、金属热处理的第一把火——退火：1、退火是将工件加热到适当温度，根据材料和工件尺寸采用不同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一步淬火作组织准备。
2、退火的目的：①改善或消除钢铁在铸造、锻压、轧制和焊接过程中所造成的各种组织缺陷以及残余应力，防止工件变形、开裂。
②软化工件以便进行切削加工。
③细化晶粒，改善组织以提高工件的机械性能。
④为最终热处理(淬火、回火)作好组织准备。
二、金属热处理的第二把火——正火：1、正火是将工件加热到适宜的温度后在空气中冷却，正火的效果同退火相似，只是得到的组织更细，常用于改善材料的切削性能，也有时用于对一些要求不高的零件作为最终热处理。
2、正火的目的：①可以消除铸、锻、焊件的过热粗晶组织和魏氏组织，轧材中的带状组织;细化晶粒;并可作为淬火前的预先热处理。
②可以消除网状二次渗碳体，并使珠光体细化，不但改善机械性能，而且有利于以后的球化退火。
③可以消除晶界的游离渗碳体，以改善其深冲性能。
三、金属热处理的第三把火——淬火：1、淬火是将工件加热保温后，在水、油或其它无机盐、有机水溶液等淬冷介质中快速冷却。
淬火后钢件变硬，但同时变脆。
2、淬火的目的：①、提高金属成材或零件的机械性能。
例如:提高工具、轴承等的硬度和耐磨性，提高弹簧的弹性极限，提高轴类零件的综合机械性能等。
②、改善某些特殊钢的材料性能或化学性能。
如提高不锈钢的耐蚀性，增加磁钢的永磁性等。
四、金属热处理的第四把火——回火：1、回火为了降低钢件的脆性，将淬火后的钢件在高于室温而低于710℃的某一适当温度进行长时间的保温，再进行冷却，这种工艺称为回火。
2、回火的目的：①、减少内应力和降低脆性，淬火件存在着很大的应力和脆性，如没有及时回火往往会产生变形甚至开裂。
②、调整工件的机械性能，工件淬火后，硬度高，脆性大，为了满足各种工件不同的性能要求，可以通过回火来调整，硬度，强度，塑性和韧性。
热处理四把火的概念,作用,应用
热处理四把火的概念,作用,应用嘿，朋友们！今天咱来聊聊热处理四把火，这可真是个神奇又重要的玩意儿啊！咱先说说退火，退火就像是给金属放个假，让它们舒舒服服地休息一下。
经过加工的金属啊，内部结构那叫一个紧张，就像人工作累了一样。
这时候来个退火，温度一升一降，嘿，金属的内部结构就变得松缓啦，性能也能变好不少呢！你说神奇不神奇？这不就跟咱累了一天回家泡个热水澡一样嘛，浑身舒畅，元气满满！退火在很多地方都有用呢，比如制造那些需要有良好韧性和可加工性的零件，就少不了它。
再来讲讲正火，正火可有点像给金属来个快速整顿。
它能让金属快速地调整自己，硬度提高，组织细化。
就好像一个班级，经过正火这个“纪律委员”的整顿，变得井井有条，更有战斗力啦！正火比退火快，效果也好，在很多时候都是首选呢。
像一些不太复杂的零件，正火就能让它们变得很棒。
淬火呢，这可是个厉害角色！就像给金属来一场激烈的挑战，让它们瞬间变得超级强硬。
把金属加热到高温，然后猛地放到冷却剂里，那变化，简直让人惊叹！就如同一个人经过了艰苦的训练，一下子变得强大无比。
淬火后的金属硬度那叫一个高啊，但也会变得有点脆哦，所以要小心使用。
很多刀具啊、模具啊，都得靠淬火来提升它们的性能呢。
最后说说回火，回火就像是给经过淬火的金属做个安抚。
淬火让金属太强硬太脆啦，这可不行，容易出问题。
所以就来个回火，调整一下硬度和韧性，让它们更适合实际使用。
这就好像一个人太紧张太亢奋了，得让他平静下来，找到一个合适的状态。
回火能让金属更好地为我们服务，保证各种机械零件的正常运行。
你想想看，要是没有这热处理四把火，咱的那些机器、工具还能这么好用吗？那肯定不行啊！它们就像是金属的魔法，能让普通的金属变得了不起。
咱生活中的好多东西，都离不开这四把火的功劳呢。
所以说啊，热处理四把火可真是太重要啦！咱得好好了解它们，利用它们，让我们的生活变得更美好呀！这可不是开玩笑的，你说对不？。
形象比喻热处理的4把火，退火、正火、淬火、回火，别再分不清楚
形象比喻热处理的4把火，退火、正火、淬火、回火，别再分不清楚提到热处理就不得不提到工业四火它们是退火、正火、淬火、回火今天我们就来谈谈它们的区别退火就是将金属缓慢加热到一定温度保温一段时间然后缓慢的冷却到室温想一想你煮了碗面但是太烫了所以你要把它放一边让它冷一冷再吃退火就是这个道理正火就是将金属加热到临界温度以上30-50℃保温适当时间后在空气中冷却的热处理工艺听起来只不过正火的冷却速度稍快生产周期短因为正火是这样降温的↓↓↓往往能更快吃到面也就是能更快的得到产品所以退火与正火同样能达到零件性能要求时尽可能选用正火如果说退火和正火是亲兄弟那淬火和回火就是不离不弃的好伙伴了淬火就是将金属加热到临界点以上这个时候金属内部的结构和状态就会发生变化—奥氏体化我们需要保温一定的时间来让金属进行这种变化然后以大于临界冷却速度冷却以得到介稳态马氏体组织或下贝氏体组织这个快速冷却的方法通常是这样的淬火后就得到了马氏体组织但是这个组织状态内部结构极其不平衡虽然硬度高但塑性、韧性差脆性也大因此淬火后的金属不会作为成品出厂毕竟厂家也不傻这种不能进行二次加工的比手机屏幕都脆的金属没人会要所以回火的作用就体现出来了！在金属被淬硬后将其加热到临界温度以下的某一温度保温一段时间让金属内组织能够均匀分配之后再冷却到室温就能得到既有一定的强度、硬度又有一定的塑性、韧性的成品这就是1+1>2的完美例子！说了上面那么多关于退火、正火、淬火、回火的区别也就差不多了所以其实“淬火”和“回火”可以让面也爽脆起来嘛~。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热处理俗称“三把火”:淬火、正火、退火。
注意：
1、焊接件不能进行调质处理。
2、调质后细、长轴类零件会产生翘曲，通过校直工序进行校正再进行机加工处理。
变形量过大的零件校正后需进行消应力处理
回火
回火是工件淬硬后加热到AC1以下的某一温度，保温一定时间，然后冷却到室温的热处理工艺。
回火一般紧接着淬火进行，其目的是：
(a)消除工件淬火时产生的残留应力，防止变形和开裂；
(b)调整工件的硬度、强度、塑性和韧性，达到使用性能要求；
(c)稳定组织与尺寸，保证精度；
(d)改善和提高加工性能。
因此，回火是工件获得所需性能的最后一道重要工序。
按回火温度范围，回火可分为低温回火、中温回火和高温回火。
(1)低温回火
工件在250℃以下进行的回火。
目的是保持淬火工件高的硬度和耐磨性，降低淬火残留应力和脆性
回火后得到回火马氏体，指淬火马氏体低温回火时得到的组织。
力学性能：58～64HRC，高的硬度和耐磨性。
应用范围：刃具、量具、模具、滚动轴承、渗碳及表面淬火的零件等。
(2)中温回火
工件在250～500 ℃之间进行的回火。
目的是得到较高的弹性和屈服点，适当的韧性。
预先热处理
回火后得到回火托氏体，指马氏体回火时形成的铁素体基体内分布着极其细小球状碳化物（或渗碳体）的复相组织。
力学性能：35～50HRC，较高的弹性极限、屈服点和一定的韧性。
应用范围：弹簧、锻模、冲击工具等。
(3)高温回火
工件在500℃以上进行的回火。
目的是得到强度、塑性和韧性都较好的综合力学性能。
回火后得到回火索氏体，指马氏体回火时形成的铁素体基体内分布着细小球状碳化物
（包括渗碳体）的复相组织。
力学性能：200～350HBS，较好的综合力学性能。
应用范围：广泛用于各种较重要的受力结构件，如连杆、螺栓、齿轮及轴类零件等。
正火
正火，又称常化，是将工件加热至Ac3或Accm以上30~50℃，保温一段时间后，从炉中取出在空气中或喷水、喷雾或吹风冷却的金属热处理工艺。
其目的是在于使晶粒细化和碳化物分布均匀化。
与退火区别：
正火与退火的不同点是正火冷却速度比退火冷却速度稍快，因而正火组织要比退火组织更细一些，其机械性能也有所提高。
另外，正火炉外冷却不占用设备，生产率较高，因此生产中尽可能采用正火来代替退火。
应用范围有：
①用于低碳钢，正火后硬度略高于退火，韧性也较好，可作为切削加工的预处理。
②用于中碳钢，可代替调质处理作为最后热处理，也可作为用感应加热方法进行表面淬火前的预备处理。
③用于工具钢、轴承钢、渗碳钢等，可以消降或抑制网状碳化物的形成，从而得到球化退火所需的良好组织。
④用于铸钢件，可以细化铸态组织，改善切削加工性能。
⑤用于大型锻件，可作为最后热处理，从而避免淬火时较大的开裂倾向。
⑥用于球墨铸铁，使硬度、强度、耐磨性得到提高，如用于制造汽车、拖拉机、柴油机的曲轴、连杆等重要零件。
⑦过共析钢球化退火前进行一次正火，可消除网状二次渗碳体，以保证球化退火时渗碳体全部球粒化。
退火
退火是一种金属热处理工艺，指的是将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却。
目的
降低硬度，改善切削加工性；消除残余应力，稳定尺寸，减少变形与裂纹倾向；细化晶粒，调整组织，消除组织缺陷。
退火方法
重结晶退火：应用于平衡加热和冷却时有固态相变(重结晶)发生的合金。
等温退火：应用于钢和某些非铁合金如钛合金的一种控制冷却的退火方法。
均匀化退火：亦称扩散退火。
应用于钢及非铁合金（如锡青铜、硅青铜、白铜、镁合金等）的铸锭或铸件的一种退火方法。
球化退火：只应用于钢的一种退火方法。
淬火
目的
使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或下贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的强度、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。
也可以通过淬火满足某些特种钢材的铁磁性、耐蚀性等特殊的物理、化学性能。
应用：
机械中重要零件，尤其在汽车、飞机、火箭中应用的钢件几乎都经过淬火处理。
方法：
按接受处理的部位，有整体、局部淬火和表面淬火
按加热时相变是否完全，有完全淬火和不完全淬火(对于亚共析钢，该法又称亚临界淬火) 按冷却时相变的内容，有分级淬火，等温淬火和欠速淬火等
调质
调质（quenching and high temperature tempering）即淬火和高温回火的综合热处理工艺。
调质件大都在比较大的动载荷作用下工作，它们承受着拉伸、压缩、弯曲、扭转或剪切的作用，有的表面还具有摩擦，要求有一定的耐磨性等等。
总之，零件处在各种复合应力下工作。
这类零件主要为各种机器和机构的结构件，如轴类、连杆、螺栓、齿轮等，在机床、汽车和拖拉机等制造工业中用得很普遍。
尤其是对于重型机器制造中的大型部件，调质处理用得更多．因此，调质处理在热处理中占有很重要的位置。
在机械产品中的调质件，因其受力条件不同，对其所要求的性能也就不完全一样。
一般说来，各种调质件都应具有优良的综合力学性能，即高强度和高韧性的适当配合，以保证零件长期顺利工作。
