利用ArcGIS去除Landsat 7 ETM+影像条带
关于landsat数据去条带的ENVI处理
关于landsat数据去条带的ENVI处理本人在地理空间数据云网站下载了landsat数据，发现数据打开后会有很大一部分数据都有黑色平行线（如下图1）。
图1 landsat
本人经过查询，求助，发现在此网站中，可以下载到ENVI的一个关于landsat
后，把文件landsat_gapfill.sav添加复制到ENVI的安装目录下的classic文件下的save-add文件夹下面，如下图所示：
然后打开ENVI CLASSIC软件，在basic tools菜单下找到preprocessing下的data-specific utilities下的landsat tm下找到landsat_gapfill命令。
选择单个文件去条带，并选择输出文件位置和文件名，然后选择要处理的图像（有三个文件，选择波段最多的）最后进行处理，可去条带了。
最后，我想申明，我是这么做的，是这么处理的，结果就是这样的。
有不对之处可以指教。
Landsat 7 校正
陆地卫星Landsat-7影像坏行数据和图像修复方法研究2006-3-22 中国图象网（1 哈尔滨工程大学，黑龙江 150001；2 中国科学院遥感应用研究所，北京 100101）摘要: 美国陆地卫星Landsat-7提供的观测数据一直以来被广泛应用各个领域，但其传感器ETM+上的扫描行校正部件SLC（Scan Line Corrector）在2003年5月31日发生故障，导致Landsat-7影像出现坏行，难以正常使用。
为了使剩余的78%的数据能够被利用，NASA立即组织有关科学家研究解决这一问题的方案。
我们与NASA科学家密切配合，探索了五种修复方法。
经过对这五种方法的尝试与试验，自适应局部回归算法得到较好效果。
修复后的图像完整没有明显的修复边界，达到理想的效果。
本文介绍了该算法的基本原理、流程和试验结果，并对修复效果进行了评估。
关键词： Landsat-7，坏行数据，修复方法1．前言1999年4月美国发射的Landsat-7上搭载了专题扫描仪（ETM+），其空间分辨率为30m，扫描幅宽为185km。
由于其出色的影像质量，Landsat-7的数据现在被世界上15个地面站所接收，广泛应用于资源调查、环境监测、地质调查、测绘、考古和规划管理等领域。
数据分发也在世界各地进行，是我国现在应用最为广泛的地球观测数据。
因此，该数据的损坏对这些领域造成了很大的影响。
Landsat-7卫星上SLC部件虽然已经失效，但是Landsat-7卫星仍然在轨道上正常运行。
SLC的损坏并没有影响其它器件的性能，主扫描镜继续能正常工作，具有提供有用图像数据的能力。
另外，在存在坏行数据的影像上，仍然有约78%的数据是完好的。
因此研究如何修复由于SLC失效而造成的数据坏行，将所得到的有坏行的数据重新利用起来，成为当前国际遥感领域中研究的热点。
针对SLC失效造成的影像坏行数据，USGS/NASA专门组成了一个陆地卫星小组继续研究发掘Landsat-7系统剩余的可用价值。
ASTER和Landsat-7ETM+两种多光谱传感器影像的交互对比
Ａ Ｔ Ｒ和 Ｌ ｎ ｓｔ Ｔ ＋两种 多光 谱传 感器 影像 的 交互 对 比 ＳＥ ａ ｄａ一 Ｅ Ｍ ７
李春 华 ， 涵秋Ｈ ，陈荔聪。 。徐
１ ．福州大学环境与资源学院，福建 福州 ３ ０ ０ ５１８ ２ ．福建师范大学地理科学学 院湿润亚热带生态地理过程教育部重点实验室 ，福建 福州 ３ ０ ０ ５０７ ３ ．福建师范大学数学与计算机科学学院 ， 福建 福 州 ３ ０ ０ ５０ ７
（ ０８ ０ ２ ７ 和福建省教育厅课题 （ Ｏ Ｏ ３ 资助 ２ ０ １０ ０ ） Ｊ ９４） Ｂ 作者简介 ： 春华 ， ， ９ ５ 李 女 １７ 年生 ， 福建师范大学地理科学学 院副教授
波红外各对应光谱 波段之 问的关 系，提出了各对 应波段相互 转换 的关 系方程式 ，验证 了所求 的关系方程 的 有效性 。 最后对两种传感器影像对应光谱波段 的差异进行 了分析 。 验证结果表明 ， 所求 的关 系转换方程具有
较高的精度 。
关键词
ＡＳ Ｒ； ＴＭ＋ ； ＴＥ Ｅ 传感器 ； 光谱 响应特征 ；表观反射率 ； 交互 比较
文 献 标识 码 ：Ａ Ｄ Ｉ ０ ３６ ／．ｓｎ １０ —５ ３ ２ １ ）９２ １ —７ Ｏ ：１． ９ ４ｊｉ ． ０００ ９ （ ００ ０ —５ ８０ ｓ
中图 分 类 号 ： Ｐ ３ Ｔ ７２
许 多成熟 的算法和模型 ， Ａ ＴＥ 对 Ｓ Ｒ与 Ｅ ＴＭ＋进行准确交互
引 言
近年来许多新型卫星传感器相继升空 ， 些新型卫 星传 这 感 器的影像不仅可 以单独使用 ，而且可 以互为补充 ，大大拓 宽了遥感对地观测 的时空范围和能力 ，同时也 给遥感领域带 来 了一个新 的热 门课题 ，即多种新型传感器遥感 影像之 间的 交互比较 （ｒｓ ｍｐ ｒ ｏ ） ｃｏｓｃ ａｉ ｎ 研究 ｌ 从 这些研 究 中不难发 ｏ ｓ 】 。 。 现 ， 两 种重 要 的 多光 谱 传感 器——Ａｓ Ｅ 与 Ｌ ｎ ｓｔ 有 ＴＲ ａｄ ａ ７ －
arcgis影像裁剪的步骤
arcgis影像裁剪的步骤
裁剪影像在ArcGIS中是一个常见的操作，通常用于提取感兴趣区域的影像数据。
以下是在ArcGIS中裁剪影像的一般步骤：
1. 打开ArcMap或ArcGIS Pro软件，并加载需要裁剪的影像数据。
2. 确保在 Catalog 窗口中连接到包含需要裁剪的影像数据的文件夹或数据库。
3. 在 ArcToolbox 中找到 "Data Management Tools" -> "Raster" -> "Ras ter Processing"，然后双击 "Clip" 工具。
4. 在 "Clip" 工具对话框中，选择需要裁剪的输入栅格数据。
5. 指定裁剪范围，可以是一个矢量要素类或指定的范围坐标。
6. 指定输出栅格数据的保存位置和名称。
7. 根据需要设置其他裁剪选项，如裁剪像元大小、裁剪范围外
的像元值等。
8. 运行工具，等待裁剪过程完成。
值得注意的是，ArcGIS还提供了其他一些裁剪影像的工具和方法，比如使用遥感影像处理工具进行裁剪，或者使用栅格计算器进行裁剪等。
裁剪影像的具体步骤可能会因数据类型、裁剪范围和需求而有所不同，但以上步骤是一个常见的基本流程。
希望这些信息能帮助到你。
arcgis strip 用法
arcgis strip 用法
在ArcGIS中，"strip" 通常是与遥感影像处理相关的术语，可能涉及到图像的条带（strip）处理或分析。
以下是一些可能涉及"strip" 的常见用法：
1. 影像条带处理：在遥感中，卫星或飞机拍摄的影像通常以条带的形式获取。
处理这些影像条带可能包括拼接、镶嵌、裁剪、投影或校正，以生成无缝的图像。
这些处理有时涉及到 "strip" 这一概念。
2. 多光谱或高光谱条带数据：卫星遥感影像通常包含多个波段的数据，有时被称为多光谱或高光谱数据。
在这种情况下，你可能会使用ArcGIS 中的工具来处理或分析这些条带数据，例如执行分类、提取特征或进行监督分类等。
3. 图像分析与条带状特征：有时 "strip" 还可能指的是影像中的条带状特征，比如河流、道路、或其他线状特征。
在这种情况下，你可能会使用 ArcGIS 中的图像分析工具来检测、提取或分析这些条带状特征。
具体的 "strip" 用法会根据你的数据和分析需求而有所不同。
如果有具体的上下文或任务，可以提供更多信息，以便我提供更详细的帮助。
1/ 1。
ARCGIS中遥感影像去除黑边方法

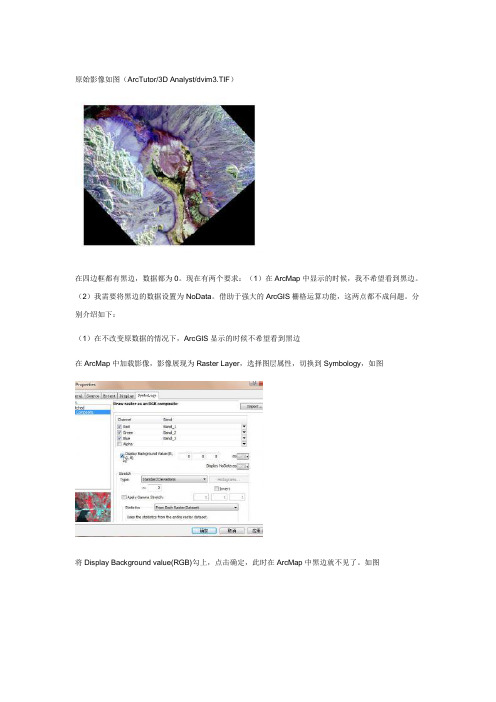

原始影像如图（ArcTutor/3D Analyst/dvim3.TIF）在四边框都有黑边，数据都为0。
