测回法水平角观测记录表格
测回法水平角观测记录
测站
目标
竖盘
位置 水平度盘读数 半测回角值 一测回平均角值 备
注 ˚ ＇ " ˚ ＇ " ˚ ＇ "

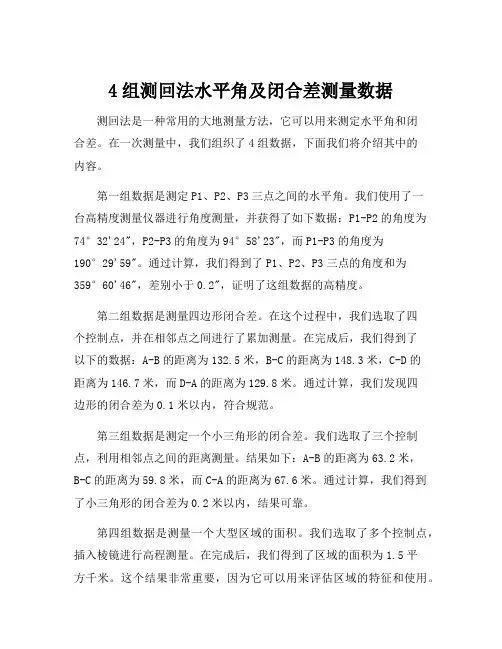

4组测回法水平角及闭合差测量数据
4组测回法水平角及闭合差测量数据
测回法是一种常用的大地测量方法，它可以用来测定水平角和闭合差。在一次测量中，我们组织了4组数据，下面我们将介绍其中的内容。
第一组数据是测定P1、P2、P3三点之间的水平角。我们使用了一台高精度测量仪器进行角度测量，并获得了如下数据：P1-P2的角度为74°32'24"，P2-P3的角度为94°58'23"，而P1-P3的角度为190°29'59"。通过计算，我们得到了P1、P2、P3三点的角度和为359°60'46"，差别小于0.2"，证明了这组数据的高精度。
第二组数据是测量四边形闭合差。在这个过程中，我们选取了四个控制点，并在相邻点之间进行了累加测量。在完成后，我们得到了以下的数据：A-B的距离为132.5米，B-C的距离为148.3米，C-D的距离为146.7米，而D-A的距离为129.8米。通过计算，我们发现四边形的闭合差为0.1米以内，符合规范。
第三组数据是测定一个小三角形的闭合差。我们选取了三个控制点，利用相邻点之间的距离测量。结果如下：A-B的距离为63.2米，B-C的距离为59.8米，而C-A的距离为67.6米。通过计算，我们得到了小三角形的闭合差为0.2米以内，结果可靠。
第四组数据是测量一个大型区域的面积。我们选取了多个控制点，插入棱镜进行高程测量。在完成后，我们得到了区域的面积为1.5平方千米。这个结果非常重要，因为它可以用来评估区域的特征和使用。 综合以上四组数据，我们可以得出测回法进行水平角及闭合差测量的正确步骤是：明确测量目标，选取合适的控制点，选择合适的测量仪器，并进行高精度的测量。在数据处理时，要进行正确的计算，确保数据的可靠性。通过这些步骤，我们可以获得高质量的数据，并对区域进行可靠的测量和评估。
实验五 水平角观测
０
工程测量实训
水利水电工程技术
学 期 20 年 期
20 年 月 日
１ 目 录
学生实训守则 ............................................................................. ２
实训一 水准仪的使用与检验 ................................................ ３
实训二 普通水准测量 .............................................................. ７
实训三 四等水准测量 .............................................................. ９
实训四 经纬仪的使用 ...........................................................１２
实训五 水平角观测...............................................................１３
实训六 竖直角观测及视距测量 .............................................１７
实训七 小范围控制测量外业 ...............................................２０
实训八 控制测量内业工作 ...................................................２２
实训九 碎部测量外业工作 ...................................................２５
实训十 碎部测量内业工作 .................................................２７

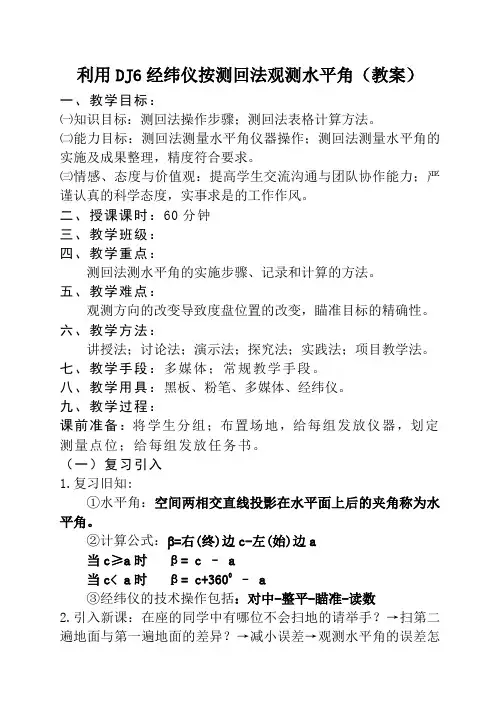

利用DJ6经纬仪按测回法观测水平角教案
利用DJ6经纬仪按测回法观测水平角（教案）
一、教学目标：
㈠知识目标：测回法操作步骤；测回法表格计算方法。
㈡能力目标：测回法测量水平角仪器操作；测回法测量水平角的实施及成果整理，精度符合要求。
㈢情感、态度与价值观：提高学生交流沟通与团队协作能力；严谨认真的科学态度，实事求是的工作作风。
二、授课课时：60分钟
三、教学班级：
四、教学重点：
测回法测水平角的实施步骤、记录和计算的方法。
五、教学难点：
观测方向的改变导致度盘位置的改变，瞄准目标的精确性。
六、教学方法：
讲授法；讨论法；演示法；探究法；实践法；项目教学法。
七、教学手段：多媒体；常规教学手段。
八、教学用具：黑板、粉笔、多媒体、经纬仪。
九、教学过程：
课前准备：将学生分组；布置场地，给每组发放仪器，划定测量点位；给每组发放任务书。
（一）复习引入
1.复习旧知:
①水平角：空间两相交直线投影在水平面上后的夹角称为水平角。
②计算公式：=右(终)边c-左(始)边a
当c≥a时 β= c – a
当c< a时 β= c+3600 – a
③经纬仪的技术操作包括：对中-整平-瞄准-读数
2.引入新课：在座的同学中有哪位不会扫地的请举手？→扫第二遍地面与第一遍地面的差异？→减小误差→观测水平角的误差怎
样减小？（类似扫第二遍地面）→方法：测回法
本节课主要研究测回法。
（二）讲授新知：
1、测回法测水平角的适用条件：2个方向的单角（∠AOB）
★2、测回法的操作步骤：
（1）盘左瞄准左边A，配度盘至000OO´6X″，读取a1。
（2）顺时针旋转瞄准右边B，读取b1。
则上半测回角值:β1= b1-a1
（3）倒镜成盘右，瞄准右边B，读取b2。
（4）逆时针旋转瞄准左边A，读取a2。
则下半测回角值:β2= b2-a2
（5）计算角值：
若：β1-β2≤±40"（合格），则有：β = （β1+β2）/2
若：︱β1-β2︱＞40″，则测量不合格，需重新测量。
《工程测量》测回法测水平角实验
《工程测量》测回法测水平角实验
一、实验目的
掌握测回法观测水平角的观测程序、记录和计算方法。
二、实验任务
用测回法完成两个测回的水平角观测。
每人（组）自备：实验报告，记录表格、铅笔，小刀、伞等。
三、仪器和工具
每组配备光学经纬仪1台及其配套脚架，测钎2个，记录板1个。
四、方法和步骤
按照如下步骤完成水平角观测，将观测结果填入表5-1：
1．安置仪器于测站（即角度顶点），进行对中和整平；
2．盘左照准左方目标A，读记水平度盘读数aL；
3．盘左顺时针方向转动照准部，照准右方目标B，读记水平度盘读数bL；
4．以上为上半测回，计算上半测回角值βL＝bL －aL；
5．纵转望远镜，变为盘右；
6．盘右逆时针方向转动照准部，照准右方目标B，读记水平度盘读数bR；
7．盘右继续逆时针方向转动照准部，照准左方目标A，读记水平度盘读数aR；
8．以上为下半侧回，计算下半测回角值βR＝bR －aR；
9．计算上、下半测回角值互差L ＝βR－βL ，不能超过±40″；
10．若大于容许较差，则未达到精度，应予重测。若未超过容许较差，表明达到精度，则计算一测回角值)(21RL；
11．依同法，调整度盘读数为90度，完成第二测回的观测，两个测回角值互差不能超过24″，互差不超限时取两观测测回的平均值作为最后结果。
五、注意事项
1．仪器安置稳妥，观测过程中不可触动三脚架；
2．垂球对中误差不得超过3 mm；观测过程中，照准部水准管气泡偏移不得超过1 格。测回间允许重新整平，测回中不得重新整平；
3．各测回盘左照准左方目标时，应按规定配置水平度盘读数（盘右不要配度盘）；使用制动螺旋，达到制动目的即可，不可强力过量旋转

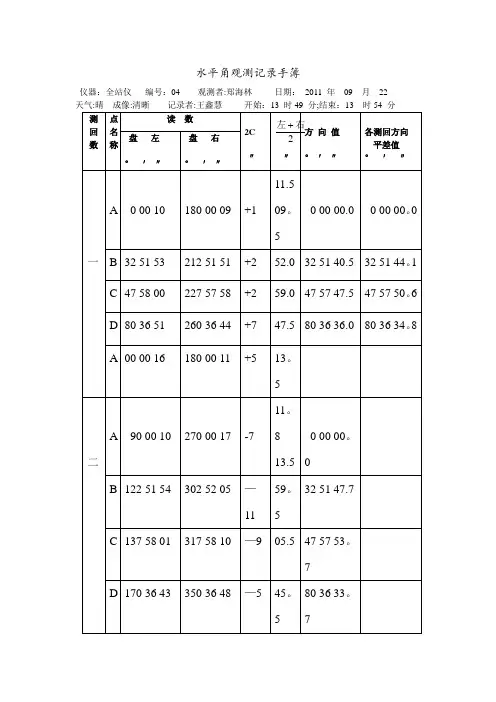

水平角观测记录手簿【范本模板】
水平角观测记录手簿
仪器：全站仪 编号：04 观测者:郑海林 日期： 2011 年 09 月 22
天气:晴 成像:清晰 记录者:王鑫慧 开始：13 时49 分;结束：13 时54 分
测
回
数 点
名
称 读 数
2C
″ 2右左 ″
方 向 值
° ′ ″
各测回方向
平差值
° ′ ″ 盘 左
° ′ ″ 盘 右
° ′ ″
一
A
0 00 10
180 00 09
+1 11.5
09。5
0 00 00.0
0 00 00。0
B 32 51 53 212 51 51 +2 52.0 32 51 40.5 32 51 44。1
C 47 58 00 227 57 58 +2 59.0 47 57 47.5 47 57 50。6
D 80 36 51 260 36 44 +7 47.5 80 36 36.0 80 36 34。8
A 00 00 16 180 00 11 +5 13。5
二
A
90 00 10
270 00 17
-7 11。8
13.5
0 00 00。0
B 122 51 54 302 52 05 —11 59。5 32 51 47.7
C 137 58 01 317 58 10 —9 05.5 47 57 53。7
D 170 36 43 350 36 48 —5 45。5 80 36 33。7 A 90 00 08 270 00 12 —4 10。0
Zeiss Ni004型光学水准仪i角检查手簿
观测员：吕良峰 记录员：王鑫慧
测站
编号 标尺读数
A点标尺中数
B点标
尺中数
h2
h
Δ A点
a B点
b
J1 293。655 354.739
(a1
293.657
测回法
第三章 角度测量
第四节 水平角观测
根据测量工作要求的精度、使用的仪器、观测目标的多少，水平角观测一般有两种方法，即测回法和方向观测法(全圆测回法)。
水平角观测
为了消除仪器某些误差，一般用盘左和盘右两个位置进行观测。
盘左(正镜)：观测者对着望远镜的目镜时，竖盘在望远镜的左边。
盘右(倒镜)：观测者对着望远镜的目镜时，竖盘在望远镜的右边。
一、测回法
适用于观测两个方向之间的单角。
观测方法
1. 安置仪器：在O点安置仪器，A、B设置目标
2. 盘左(正镜)观测
瞄A，读数a左= 0°01'10"，记入测回法观测手簿
顺时针转动照准部，瞄B，读数b左= 147°12'30"，记入测回法观测手簿
计算上半测回的角值
β左=b左- a左= 147°11'20"为上半测回
3.倒转望远镜，盘右(倒镜)观测
瞄B，读数b右=327°12'55"，记入测回法观测手簿 逆时针转动照准部，瞄A，读数a右= 180°01'50"，记入测回法观测手簿
计算下半测回角值
β右= b右- a右= 147°11'05"为下半测回
上、下半测回，合称一测回
4.计算一测回的角值
水平角(测回法)观测手簿
仪器型号 DJ6-1 日期 2000.11.20
测站 目标 竖盘位置 水平度盘读数
(°'") 半测回角值
(°'") 一测回角值
(°'") 各测回平均角值
(°'") 备注
1 2 3 4 5 6 7
O A
左 0 01 10
147 11 29
147 11 13 147 11 11
B 147 12 30
A 右 180 01 50 147 11 05 B 327 12 55
O A
左 90 02 35
147 11 05
147 11 08
B 237 13 40
工程测量实验二 经纬仪水平角二测回观测
实验二 经纬仪水平角测量
一、目的与要求
1．了解DJ6光学经纬仪的基本构造及主要部件的名称与作用。
2．掌握经纬仪的操作方法及水平度盘读数的配置方法。
3．掌握测回法观测水平角的观测顺序，记录和计算方法。
二、实验设备
DJ6光学经纬仪1台，三角架一个，花杆2根，记录纸2张，铅笔1支。
三、方法与步骤
(一) 经纬仪的认识与使用．
1．在指定点位上安置经纬仪并熟悉仪器各部件的名称和作用。
2．经纬仪的操作：
(1)粗略对中
① 在测站上安放脚架，使其高度适当，架头大致水平；② 转动光学对中器使光学对中器分划板上的小圆圈和测点的标志同时清晰，踩紧一条架腿，两手分别握住另两条架腿，前后左右移动架腿同时观测对中器使对中器基本对中测站标志。
（2）精确对中:调节三个脚螺旋，使地面测站点位于光学对中器圆圈的中心；
（3） 粗平：通过伸缩脚架使圆水准气泡居中；
（4）精平：转动脚螺旋，使水准管气泡精确居中，气泡偏移不超过两格；
①首先转动照准部，使照准部上水准管轴与任一对脚螺旋连线平行，两手同时对向或者反向转动那两个脚螺旋，使水准管气泡居中。
②然后转动照准部90度，使水准管轴与上面那两个脚螺旋连线垂直，转动第三个脚螺旋，使水准管气泡居中。再转回原来的位置，检查气泡是否居中，若不居中，则按上述步骤反复进行直到照准部转到任何位置时气泡都居中了。
（5）精确对中：此时通过观察对中器看看地面测点是否偏离了圆圈的中心，若未偏离则说明此时仪器对中整平好了。若偏离了，则应稍松开连接螺旋（注意：仍然保持着与基座的连接）在三脚架上平移仪器进行精确对中；
（6）再看一下长水准气泡是否居中，如不居中则重复（4）（5）项步骤。
（7）瞄准：用望远镜上的照门和准星瞄准目标，使用标位于视场内。旋紧望远镜和照准部
制动螺旋，转动望远镜的目镜螺旋，使十字丝清晰，转动物镜调焦螺旋，使目标影像清晰；
转动望远镜和照准部的微动螺旋，使目标被十字丝的单根纵丝平分，或被双根纵丝夹在中央。
水平角读数观测记录(测回法)
水平角读数观测记录(测回法)
水平角读数观测记录是指用光学仪器（如经纬仪、全站仪等）测量水平角时所记录的数据。测回法是一种常用的测量方法，它是在同一位置上，设定一个目标点，然后对目标点进行多次测量，以消除测量误差，保证数据的准确性。
一般情况下，水平角读数观测记录应包括以下内容：
1.测站点号和目标点号：测站点是指观测人员所站的位置，目标点是指测量时所瞄准的目标点。
2.测量日期与时间：记录进行测量的具体日期和时间，以便后续数据处理时的时间补偿。
3.测量人员和观测仪器信息：记录进行测量的人员姓名、观测使用的仪器型号及测量精度等。
4.测向角度数值：记录测量得到的水平角度数值，一般要取至少两位小数。
5.角度限差和误差：记录每次测量角度的限差和误差，以便判断数据的准确性。
6.目标点的距离和高差信息：记录目标点到测站点的水平距离和高差信息，以便测量数据的校核和后续数据处理。
在记录水平角读数观测记录时，要准确、规范地记录数据信息，并进行详细的质量控制和资料管理，以确保数据的精度、可靠性和实用性。
方向观测法记录表计算详解
方向观测法记录表计算详解
方向观测法（Direction Observation Method）是一种地理测量方法，用来测量地球上两点之间的方位角和距离。它通常用于测量地形地貌的特征，以及建筑物、道路等工程项目的测量。
方向观测法的基本原理是通过测量观测点到目标点的方位角和距离，然后根据三角关系计算出目标点的坐标。具体步骤如下：
1. 确定观测点和目标点：选择一个已知坐标的观测点作为基准点，然后确定一个或多个目标点。
2. 设置测量仪器：准备好测量仪器，如全站仪或经纬仪，并进行校准。
3. 观测方位角：从观测点上测量仪器，将其对准目标点，然后读取仪器上的方位角。
4. 观测距离：使用测距仪等工具，测量观测点到目标点的距离。
5. 计算目标点坐标：根据观测点的已知坐标、方位角和距离，使用三角函数计算出目标点的坐标。
6. 重复测量：如果有多个目标点，重复上述步骤，直到所有目标点测量完成。
方向观测法的精度受到测量仪器的精度、观测点之间的可见性、地球曲率等因素的影响。为了提高测量精度，可以采取以下措施：
- 增加观测点：通过设置更多的观测点，可以提高目标点坐标的精度。
- 重复观测：进行多次观测，并取平均值，以降低观测误差的影响。
- 使用更精密的仪器：选择精度更高的测量仪器，可以提高测量的精度。
- 考虑环境因素：注意环境因素对测量的影响，如大气折射、地形不均匀等。
总结起来，方向观测法是一种基于方位角和距离的地理测量方法，通过测量观测点到目标点的方位角和距离，来计算目标点的坐标。为了提高测量精度，可以采取多种措施，如增加观测点、重复观测、使用更精密的仪器等。
测回法观测水平角实验报告-测回法观测水平角数据
Ⅲ.测回法观测水平角实验报告
一、目的与要求
（1）了解DJ6光学经纬仪的基本构造及主要部件的名称与作用。
（2）掌握经纬仪的操作方法及水平度盘度数的配置方法。
（3）掌握测回法观测水平角的观测顺序、记录和计算方法。
二、计划与设备
（1）实验主要分为两部分：第一，熟悉经纬仪的构造和使用方法，并对实验步骤进行合理安排和计划；第二，根据计划进行试验。实验小组有5人组成。
（2）实验设备为DJ6光学经纬仪1台，记录纸2张及相关辅助设备。
三、方法与步骤
（1）在选定位置上安置经纬仪并熟悉仪器各部件的名称和作用，并在适当位置安置瞄准目标。
（2）对经纬仪的操作
①对中：挂上锤球，平移三脚架，使铅锤尖大致对准测站点，并注意三脚架水平，踩紧三脚架使其稳固。稍松连接螺旋，在架头上平移仪器，使锤球尖精确对准测站点（应符合限差要求），最后对准螺旋。对于有红外设备的仪器应当使红外线对准测站点。
②整平：转动照准部，使水准管平行于任意一对脚螺旋，同时相对于两只脚螺旋，使水准管气泡居中，将照准部绕竖轴转动90°，再转动第三只螺旋，使气泡居中。如此反复调试，直到照准部转到任何方向，气泡都在水准管内的偏移都不超过分划线的一格为止。
③瞄准：用望远镜上的照门和准星瞄准目标，使目标位于视场内，旋紧望远镜和照准部的制动螺旋；转动望远镜的目镜螺旋，使十字丝清晰；转动物镜调焦螺旋，使目标影像清晰；转动望远镜和照准部的微动螺旋，使目标被十字丝的单丝纵丝平分，或被双根纵丝夹在中央。
④读数：瞄准目标后，旋紧望远镜和照准部的制动螺旋。等待仪器显示屏上读数稳定，读取相关读数。
（3）测回法观测水平角
①度盘配置 设共测n个测回，则第i个测回的度盘位置为略大于（i-1）180°/n°转动照准部，使水平度盘读数在该测回的度盘位置，扳下复测扳手，瞄准起始目标，扳上复测扳手（或采用度盘变换手轮配置度盘）。
②一测回观测
盘左：瞄准左目标A，读取读数记为a1；顺时针方向转动照准部，瞄准右目标B，读取读数记b1；计算上半测回角值β左=b1-a1。
