结构强度分析

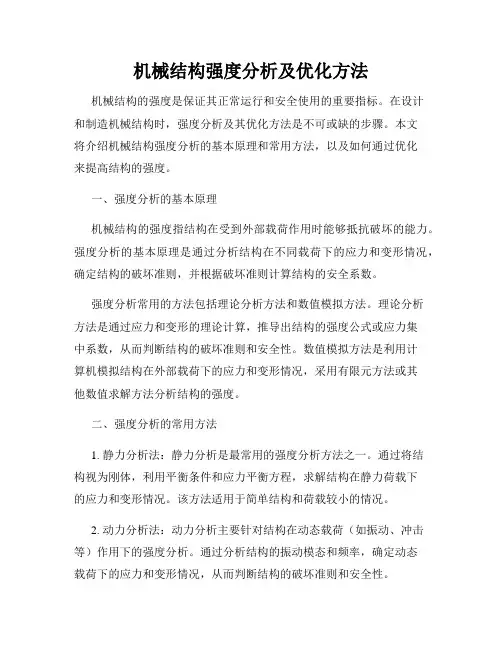

机械结构强度分析及优化方法
机械结构强度分析及优化方法机械结构的强度是保证其正常运行和安全使用的重要指标。
在设计和制造机械结构时，强度分析及其优化方法是不可或缺的步骤。
本文将介绍机械结构强度分析的基本原理和常用方法，以及如何通过优化来提高结构的强度。
一、强度分析的基本原理机械结构的强度指结构在受到外部载荷作用时能够抵抗破坏的能力。
强度分析的基本原理是通过分析结构在不同载荷下的应力和变形情况，确定结构的破坏准则，并根据破坏准则计算结构的安全系数。
强度分析常用的方法包括理论分析方法和数值模拟方法。
理论分析方法是通过应力和变形的理论计算，推导出结构的强度公式或应力集中系数，从而判断结构的破坏准则和安全性。
数值模拟方法是利用计算机模拟结构在外部载荷下的应力和变形情况，采用有限元方法或其他数值求解方法分析结构的强度。
二、强度分析的常用方法1. 静力分析法：静力分析是最常用的强度分析方法之一。
通过将结构视为刚体，利用平衡条件和应力平衡方程，求解结构在静力荷载下的应力和变形情况。
该方法适用于简单结构和荷载较小的情况。
2. 动力分析法：动力分析主要针对结构在动态载荷（如振动、冲击等）作用下的强度分析。
通过分析结构的振动模态和频率，确定动态载荷下的应力和变形情况，从而判断结构的破坏准则和安全性。
3. 疲劳分析法：疲劳分析主要研究结构在循环载荷（如交变载荷）作用下的疲劳寿命和破坏机制。
通过分析结构的应力循环和寿命曲线，确定结构的疲劳寿命和安全系数，从而指导结构的设计和使用。
三、强度优化的方法为了提高机械结构的强度，可以采取以下优化方法：1. 材料优化：选择合适的材料是提高机械结构强度的关键。
优化材料的选择可以通过研究材料的强度性能、耐久性和成本等因素，选取适合的材料来满足结构的强度要求。
2. 结构优化：通过调整结构的形状、尺寸和连接方式等来改善结构的强度。
结构优化可以通过有限元分析和优化算法等方法进行，通过迭代计算和参数调整，得到最优的结构形式，使结构达到最佳的强度。
混凝土结构的强度分析
混凝土结构的强度分析混凝土是一种常用的建筑材料，其强度是评估结构是否能够承受设计荷载的重要指标。
本文将对混凝土结构的强度进行分析，探讨其相关概念、影响因素和测试方法。
一、混凝土强度的概念混凝土的强度是指其抵抗外力（如压力、剪切力、弯曲力等）的能力。
常见的混凝土强度指标有抗压强度、抗拉强度、抗弯强度等。
抗压强度是最常用的指标，通常以标准立方体样品的抗压强度来表示，单位为兆帕（MPa）。
二、混凝土强度的影响因素1. 水胶比：水胶比是指水和胶凝材料（如水泥、粉煤灰等）的质量比。
水胶比越小，混凝土的强度越高。
因为适当减少水胶比可以提高混凝土的致密性和强度。
2. 骨料：骨料是混凝土中的颗粒状材料，包括粗骨料和细骨料。
合理选用骨料可以提高混凝土的强度。
较好的骨料应具有一定的强度和抗老化性能。
3. 水泥种类和品种：不同种类和品种的水泥具有不同的强度特性。
高强度水泥可以提高混凝土的强度。
4. 控制混凝土的配合比：混凝土的配合比直接影响混凝土的强度。
合理的配合比可以提高混凝土的强度和耐久性。
三、混凝土强度的测试方法1. 标准立方体试验：根据国际标准或行业规范，采用标准立方体试样测试混凝土的抗压强度。
试样制备后，在规定的养护期后进行压力加载，测得最大破坏荷载后计算抗压强度。
2. 抗拉试验：采用标准试样进行抗拉试验，测试混凝土的抗拉强度。
通常可采用拉力试验机进行试验，通过加载试样并测量断裂前的荷载来计算抗拉强度。
3. 抗弯试验：采用悬臂梁或三点弯曲试验法测试混凝土的抗弯强度。
通过加载试样并测量变形和断裂前的荷载来计算抗弯强度。
四、混凝土强度分析示例以一座桥梁的混凝土梁柱为例，进行混凝土强度分析。
首先，根据工程设计要求和结构荷载计算，确定混凝土结构需要承受的荷载。
然后，根据混凝土的配合比和材料强度参数，计算出混凝土的设计强度。
接下来，根据设计强度和结构形式，合理选择试验方法进行强度测试。
最后，根据测试结果和设计要求进行比较分析，评估混凝土结构的强度是否满足要求。
工程力学中的结构强度分析
工程力学中的结构强度分析引言工程力学是研究物体在受力作用下的运动和变形规律的学科，而结构强度分析是工程力学的重要分支之一。
在工程实践中，结构强度分析是确保工程结构安全可靠的基础。
本文将分为三个部分，分别探讨结构强度分析的基本概念、常用方法以及实际应用。
一、结构强度分析的基本概念1.1 结构强度与材料力学性质结构强度是指结构在受到外部荷载作用下能够承受的最大应力或应变程度。
材料力学性质包括弹性模量、屈服强度、断裂强度等参数，这些参数对结构的强度具有重要影响。
1.2 结构强度的分类结构强度可分为静力强度和动力强度。
静力强度是指结构在静态荷载作用下的强度，动力强度则是指结构在动态荷载作用下的强度。
两者在分析方法和计算过程上有所不同。
1.3 结构强度分析的基本原理结构强度分析的基本原理是根据受力分析和力学平衡原理，通过计算结构内部应力和应变的分布情况，进而评估结构的强度。
常用的分析方法包括静力学方法、有限元方法等。
二、结构强度分析的常用方法2.1 静力学方法静力学方法是最基础也是最常用的结构强度分析方法之一。
它基于静力学平衡原理，通过受力分析和应力计算，确定结构的强度。
常见的静力学方法包括弯矩法、剪力法、轴力法等。
2.2 有限元方法有限元方法是一种数值计算方法，广泛应用于结构强度分析中。
它将结构离散为有限个小单元，通过求解各个单元的位移和应力，得到整个结构的应力分布情况。
有限元方法具有较高的精度和适应性，特别适用于复杂结构的分析。
2.3 疲劳强度分析疲劳强度分析是指结构在循环荷载作用下的强度评估。
它考虑了结构在长期使用过程中的疲劳损伤累积效应，通过疲劳寿命预测和应力分析，确定结构的疲劳强度。
三、结构强度分析的实际应用3.1 建筑结构强度分析建筑结构强度分析是工程力学中的重要应用领域之一。
通过对建筑物各个部分的强度进行分析，可以确保建筑物在自然灾害或人为因素下的安全性。
常见的建筑结构强度分析包括楼板、梁、柱等部分的强度评估。
建筑结构强度与稳定性分析
建筑结构强度与稳定性分析建筑结构的强度和稳定性是设计和施工过程中最重要的考虑因素之一。
只有确保建筑物的结构具有足够的强度和稳定性，才能确保建筑物在使用过程中的安全性和可靠性。
因此，在进行建筑结构设计和分析时，强度和稳定性分析是必不可少的步骤。
一、强度分析建筑结构的强度分析主要是为了确定结构的抗力能力是否足够，是否能够承受设计荷载而不发生破坏。
强度分析的过程可以通过以下几个步骤来实现：1. 结构材料的性能分析：不同材料具有不同的强度和刚度特性，因此需要对选定的结构材料进行性能测试和分析，以确定其强度参数。
常见的结构材料包括钢筋、钢材、混凝土等。
2. 荷载分析：荷载是指作用在建筑物上的外部力，如重力荷载、风荷载、地震荷载等。
强度分析的关键是确定不同类型荷载的大小和作用方向，以及它们对建筑结构的影响。
3. 结构模型建立：建筑结构可以用各种模型进行简化和近似。
常见的结构模型包括弹性模型、刚塑性模型等。
根据具体情况选择合适的结构模型，并建立相应的数学方程。
4. 应力分析：通过建立结构的数学模型，可以计算出结构中各部位的内应力分布情况。
应力分析可以确定结构中的薄弱区域，并根据计算结果进行必要的加固处理。
5. 破坏准则：破坏准则是用来衡量结构是否达到破坏的标准。
常见的破坏准则包括极限状态设计（Ultimate Limit State, ULS）和使用状态设计（Serviceability Limit State, SLS）。
二、稳定性分析建筑结构的稳定性分析主要是为了确定结构在承受外部荷载时是否会产生不稳定和倾覆现象。
稳定性分析的过程可以通过以下几个步骤来实现：1. 建筑结构类型分析：不同类型的建筑结构在稳定性分析上有不同的考虑因素。
常见的结构类型包括框架结构、悬臂结构、拱结构等。
根据结构类型的不同，选择合适的稳定性分析方法。
2. 结构稳定性计算：结构稳定性计算是为了确定结构在承受荷载时是否会失去稳定性。
常见的稳定性计算方法包括屈曲分析、扭转分析等。
混凝土结构的强度与耐久性分析
混凝土结构的强度与耐久性分析第一章强度分析混凝土结构的强度是指其承受外力的能力。
混凝土底面的强度一般由破坏荷载来表示。
混凝土结构的强度分析可以从以下几个方面进行考虑。
1.1 材料中的含水量混凝土吸收的水分对其强度、抗裂性及耐久性都有很大的影响。
水泥水化反应需要水分参与，水的充分含量能够使水化反应更加充分，从而使混凝土强度更高。
但是，过多的水分会导致混凝土的龟裂、渗水、起泡等现象。
1.2 混凝土的质量混凝土的质量对其强度有直接影响。
当混凝土配制不合理、材料质量不好时，混凝土的强度会受到影响。
因此，混凝土制作过程中，需要严格控制材料的配比、品质以及施工的流程等因素。
在实际应用中，如果混凝土的强度不够，可以通过添加其他的材料如钢筋、纤维等来提高强度。
1.3 结构形态混凝土结构的形状决定了其抗弯、抗剪等性能。
在设计混凝土结构时，需要根据受力情况、材料特性等各方面因素综合考虑，确定最优的结构形态。
第二章耐久性分析混凝土结构的耐久性是指混凝土在外界环境条件下长期使用的能力。
混凝土的耐久性受到多种因素的影响：2.1 环境因素混凝土结构在不同的环境中，其耐久性也不同。
例如在海洋环境中，海水会腐蚀混凝土，使其耐久性降低；在潮湿的环境中，混凝土容易受到腐蚀、龟裂等影响。
2.2 气候因素空气中的氧气和水蒸气会导致混凝土的龟裂、腐蚀等现象。
适当的保护措施可以延长混凝土结构的使用寿命。
2.3 建造和养护混凝土结构的建造和养护过程对于其耐久性影响极大。
如果混凝土施工过程中存在漏水、空隙等问题，混凝土的质量会受到影响。
如果混凝土养护不够，会导致混凝土表面出现龟裂、渗水等问题。
2.4 材料本身的特性材料的质量和特性直接影响混凝土结构的耐久性。
例如，混凝土中的骨料、水泥等材料如果质量不好，会导致混凝土龟裂、渗水等问题。
结论综上所述，混凝土结构的强度和耐久性分析是非常重要的。
在混凝土结构的设计和施工过程中，需要综合考虑多种因素，严格控制各个环节，以确保其强度和耐久性。
建筑物结构设计方案的强度分析
建筑物结构设计方案的强度分析引言建筑物结构设计是建筑工程中至关重要的一环。
在设计过程中，强度分析是其中一个重要的步骤。
强度分析能够评估建筑物结构在承受外力时的稳定性和安全性，为工程师提供重要的设计依据。
本文将探讨建筑物结构设计方案的强度分析方法和关键考量因素。
一、强度分析的基本原理强度分析是通过对建筑物结构的材料性能和受力情况进行分析，评估其承受外力的能力。
基本原理包括力学原理、材料力学和结构力学。
1.1 力学原理力学原理是强度分析的基础，包括静力学和动力学。
静力学研究物体在平衡状态下的受力情况，动力学研究物体在运动状态下的受力情况。
在建筑物结构设计中，通常采用静力学原理进行强度分析。
1.2 材料力学材料力学研究材料的强度和变形特性。
建筑物结构的强度分析需要考虑材料的强度和变形，以及材料的破坏模式。
常见的材料力学参数包括抗拉强度、抗压强度、抗弯强度等。
1.3 结构力学结构力学是建筑物结构设计中的核心内容。
它研究建筑物结构在受力情况下的变形和破坏。
结构力学分析包括静力学分析、动力学分析和稳定性分析等。
二、强度分析方法强度分析方法根据建筑物结构的特点和受力情况的不同，可以分为静力学分析和动力学分析。
2.1 静力学分析静力学分析是建筑物结构设计中最常用的强度分析方法。
它通过分析建筑物结构在静力平衡下的受力情况，评估结构的稳定性和安全性。
静力学分析通常采用有限元法、刚度法等方法进行。
2.2 动力学分析动力学分析是建筑物结构设计中的重要组成部分。
它研究建筑物结构在地震、风荷载等动力荷载下的受力情况，评估结构的稳定性和安全性。
动力学分析通常采用模态分析、时程分析等方法进行。
三、强度分析的关键考量因素强度分析的结果直接影响建筑物结构的安全性和可靠性。
在进行强度分析时，需要考虑以下关键因素。
3.1 荷载荷载是建筑物结构设计中最重要的考量因素之一。
荷载包括静力荷载和动力荷载。
静力荷载包括自重、活载、雪荷等，动力荷载包括地震、风荷载等。
建筑结构强度分析及优化设计
建筑结构强度分析及优化设计随着城市化进程的加快和人民生活水平的提高，建筑物的需求正以前所未有的速度增长。
而在建筑物的设计与建设过程中，建筑结构的强度分析及优化设计是非常关键的一部分。
本文将就建筑结构强度分析及优化设计进行详细介绍。
一、建筑结构强度分析建筑结构强度分析是对建筑物承受外部荷载的能力进行评估和分析的过程。
其目的是确保建筑物在各种荷载作用下保持稳定和安全。
强度分析通常包括以下几个方面。
1. 荷载分析：荷载分析是对建筑物受到的各种外部力的分析和计算。
这些外部力包括自重荷载、风荷载、地震荷载、温度荷载等。
通过对这些荷载的分析，可以确定建筑结构所需的强度和稳定性。
2. 结构分析：结构分析是对建筑物结构的内力分布和变形进行计算和分析。
通过结构分析，可以得到建筑物各个部位的承载能力以及可能存在的变形和位移情况。
这些分析结果是确定建筑物强度和稳定性的重要依据。
3. 材料强度分析：材料强度分析是对建筑材料的物理和力学性质进行分析和计算。
建筑结构的强度直接依赖于所使用材料的强度和耐久性。
因此，对材料强度的分析十分重要，能够帮助设计师选择合适的材料，确保建筑物的安全和可靠性。
二、建筑结构优化设计建筑结构优化设计是在满足功能和美学要求的前提下，通过调整结构形式和采用新的材料等手段，使建筑结构在强度和经济性等方面得到最佳的设计结果。
优化设计主要包括以下几个方面。
1. 结构形式优化：结构形式的选择对建筑物的强度和稳定性具有重要影响。
在设计过程中，应根据建筑物的用途、场所条件和荷载特点等因素，选择合适的结构形式。
同时，结构形式的优化还包括减少材料的使用量、简化施工工序等，以提高经济性和施工效率。
2. 材料选择优化：不同的材料具有不同的强度和耐久性，因此，在设计过程中，应根据建筑物的需要选择合适的材料。
同时，还可以通过改进材料的制造工艺和改良材料的性能，提高结构的强度和耐用性。
3. 系统优化：建筑结构是由不同的构件组成的复杂系统，其性能受到各个构件之间相互作用的影响。
机械设计中的结构强度分析方法
机械设计中的结构强度分析方法在机械设计中，结构强度分析是一个关键的环节。
它通过对机械结构的受力情况进行分析，确定结构是否能够承受工作条件下的载荷，从而保证机械设备的安全可靠运行。
本文将介绍几种常见的机械设计中的结构强度分析方法。
一、静力学分析静力学分析是机械设计中最基本的结构强度分析方法之一。
它基于静力学原理，通过计算机辅助分析软件对机械结构进行受力分析。
静力学分析可以确定结构在静态载荷下的应力和变形情况，从而判断结构的强度是否满足设计要求。
静力学分析的关键是建立合理的受力模型。
在建模时，需要考虑结构的几何形状、材料特性、受力方向和载荷大小等因素。
通过对结构进行离散化处理，将结构划分为有限个小单元，然后利用有限元法对每个小单元进行分析。
最后，将各个小单元的应力和变形结果进行叠加，得到整个结构的应力和变形情况。
二、动力学分析动力学分析是机械设计中另一种重要的结构强度分析方法。
与静力学分析不同，动力学分析考虑了结构在动态载荷下的响应情况。
在机械设备的工作过程中，结构通常会受到来自运动部件的冲击和振动载荷，因此需要进行动力学分析，以保证结构的强度和稳定性。
动力学分析的关键是建立合理的动力学模型。
在建模时，需要考虑结构的质量、惯性特性、刚度和阻尼等因素。
通过对结构进行离散化处理，将结构划分为有限个小单元，然后利用动力学分析软件对每个小单元进行分析。
最后，将各个小单元的振动响应结果进行叠加，得到整个结构的振动响应情况。
三、疲劳强度分析疲劳强度分析是机械设计中另一个重要的结构强度分析方法。
它主要用于分析结构在长期循环载荷下的疲劳寿命。
在机械设备的使用过程中，结构通常会受到反复加载和卸载的循环载荷，这会导致结构的疲劳破坏。
因此，需要进行疲劳强度分析，以保证结构的寿命和可靠性。
疲劳强度分析的关键是建立合理的疲劳寿命模型。
在建模时，需要考虑结构的材料特性、载荷频率和载荷幅值等因素。
通过对结构进行离散化处理，将结构划分为有限个小单元，然后利用疲劳强度分析软件对每个小单元进行分析。
