白车身结构强度分析报告

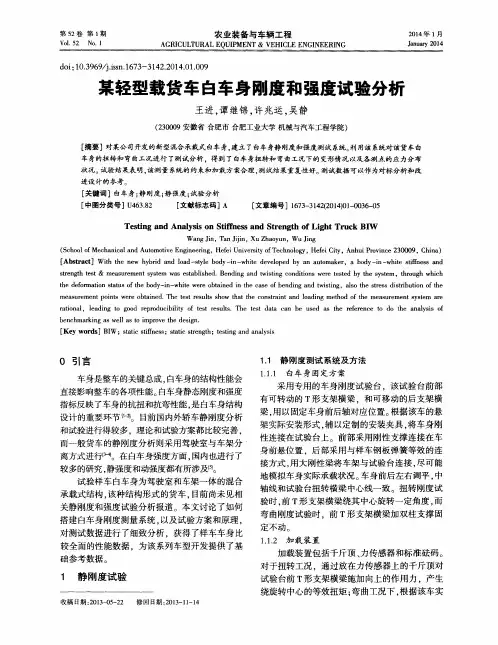

某轻型载货车白车身刚度和强度试验分析
［ 关键词】白车 身； 静 刚度 ； 静强度 ； 试验分析 ［ 中图分类号 ］ Ｕ ４ ６ ３ ． ８ ２ ［ 文献标志码 ］ Ａ ［ 文章编号 ］ １ ６ ７ ３ — ３ １ ４ ２ （ ２ ０ １ ４ ） ０ １ — ０ ０ ３ ６ — ０ ５
Ｔｅ ｓ ｔ ｉ ｎ ｇ ａ ｎ ｄ Ａｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｎ Ｓ ｔ ｉ ｆｎ ｅ ｓ ｓ ａ ｎ ｄ Ｓ ｔ ｒ ｅ ｎ ｇ ｔ ｈ ｏ ｆ Ｌｉ ｇ ｈ ｔ Ｔｒ ｕ ｃ ｋ ＢＩ Ｗ Ｗａ ｎ ｇ Ｊ ｉ ｎ ， Ｔ ａ ｎ Ｊ ｉ ｊ ｉ ｎ ， Ｘ ｕ Ｚ ｈ ａ ｏ ｙ ｕ ｎ ， Ｗｕ Ｊ ｉ ｎ ｇ （ Ｓ ｃ ｈ ｏ ｏ ｌ ｏ ｆ Ｍｅ ｃ ｈ ａ ｎ ｉ ｃ ａ ｌ ａ ｎ ｄ Ａ ｕ ｔ ｏ ｍｏ ｔ ｉ ｖ ｅ Ｅ ｎ ｇ ｉ ｎ ｅ ｅ ｉ ｒ ｎ ｇ ， Ｈ ｅ ｆ ｅ ｉ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ｏ ｆ Ｔ ｅ ｃ ｈ ｎ ｏ ｌ ｏ ｇ ｙ ， Ｈ ｅ ｆ ｅ ｉ Ｃ ｉ ｔ ｙ ， Ａ ｎ ｈ ｕ ｉ Ｐ ｒ ｏ ｖ ｉ ｎ ｃ ｅ ２ ３ ０ ０ ０ ９ ， Ｃ ｈ ｉ ｎ ａ ）
ｒ ａ ｔ ｉ ｏ ｎ ａ ｌ ，ｌ ｅ ａ ｄ ｉ ｎ ｇ ｔ ｏ ｇ ｏ ｏ ｄ ｒ ｅ ｐ ｒ ｏ ｄ ｕ ｃ ｉ ｂ ｉ ｌ ｉ ｔ ｙ ｏ ｆ ｔ ｅ ｓ ｔ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ．Ｔ ｈ ｅ ｔ ｅ ｓ ｔ ｄ ａ ｔ ａ ｃ ａ ｎ ｂ ｅ ｕ ｓ ｅ ｄ ａ ｓ ｔ ｈ ｅ ｒ ｅ ｆ ｅ ｒ ｅ ｎ ｃ ｅ ｔ ｏ ｄ ｏ ｔ ｈ ｅ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ ｏ ｆ ｂ ｅ ｎ ｃ ｈ ｍａ ｒ ｋ ｉ ｎ ｇ ａ ｓ ｗｅ ｌ ｌ ａ ｓ ｔ ｏ ｉ ｍｐ ｒ ｏ ｖ ｅ ｔ ｈ ｅ ｄ ｅ ｓ ｉ ｇ ｎ ．

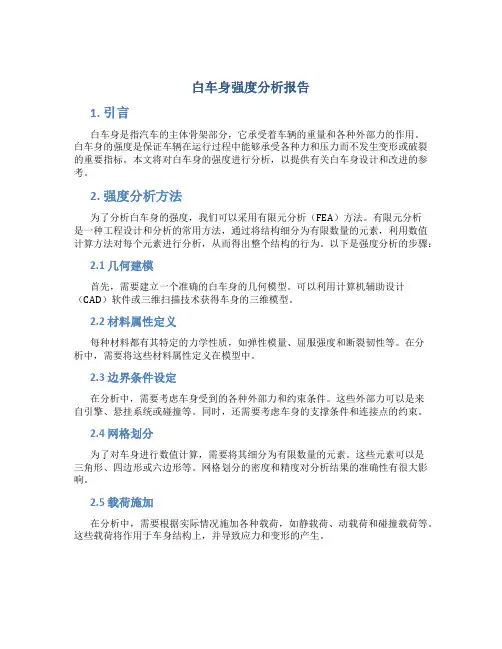

白车身强度分析报告
白车身强度分析报告1. 引言白车身是指汽车的主体骨架部分，它承受着车辆的重量和各种外部力的作用。
白车身的强度是保证车辆在运行过程中能够承受各种力和压力而不发生变形或破裂的重要指标。
本文将对白车身的强度进行分析，以提供有关白车身设计和改进的参考。
2. 强度分析方法为了分析白车身的强度，我们可以采用有限元分析（FEA）方法。
有限元分析是一种工程设计和分析的常用方法，通过将结构细分为有限数量的元素，利用数值计算方法对每个元素进行分析，从而得出整个结构的行为。
以下是强度分析的步骤：2.1 几何建模首先，需要建立一个准确的白车身的几何模型。
可以利用计算机辅助设计（CAD）软件或三维扫描技术获得车身的三维模型。
2.2 材料属性定义每种材料都有其特定的力学性质，如弹性模量、屈服强度和断裂韧性等。
在分析中，需要将这些材料属性定义在模型中。
2.3 边界条件设定在分析中，需要考虑车身受到的各种外部力和约束条件。
这些外部力可以是来自引擎、悬挂系统或碰撞等。
同时，还需要考虑车身的支撑条件和连接点的约束。
2.4 网格划分为了对车身进行数值计算，需要将其细分为有限数量的元素。
这些元素可以是三角形、四边形或六边形等。
网格划分的密度和精度对分析结果的准确性有很大影响。
2.5 载荷施加在分析中，需要根据实际情况施加各种载荷，如静载荷、动载荷和碰撞载荷等。
这些载荷将作用于车身结构上，并导致应力和变形的产生。
2.6 求解和结果分析经过以上步骤的准备，可以使用有限元软件对车身进行数值计算。
通过求解有限元方程，可以得到车身在不同载荷下的应力和变形分布。
然后，可以对分析结果进行评估和比较，以了解车身的强度和刚度。
3. 强度改进措施根据强度分析结果，可以提出一些改进措施来增强白车身的强度和刚度。
以下是一些常见的改进措施：3.1 材料优化选择具有更高强度和刚度的材料，如高强度钢或铝合金，可以显著提高白车身的整体强度。
3.2 结构优化通过对车身结构进行优化设计，可以减少材料的使用量，同时提高整体的强度。
白车身刚度强度测定
试验对象准备
试验用白车身可包含对象为白车身本体、风窗玻璃(顶部风窗)、罩盖(及翼子 板)、车门、保险杠及其支架、悬架和副车架。按零部件与总体刚度关系考虑 的需要或者实际情况选择，具体如下。 a.带风窗玻璃(项部风窗)，不计其他。 b.不装风窗玻璃、无四门两盖，装有翼子板、悬架(或带副车架)。
扩散硅压力传感器
白车身弯曲刚度试验的结果评估
(1)在弯曲工况时，对于中央1点加载的情况可以比照 简支梁进行核算 。普通乘用车车身弯曲刚度计算见图 4。
白车身弯曲刚度试验的结果评估
白车身弯曲刚度试验的结果评估
式中，EI为普通乘用车车身弯曲刚度，N · m ；F为等 效载荷，N；L 为前后悬挂固定座支撑点纵向距离， m：b、a分别是前后支撑点与载荷的距离，m：Z为 垂直方向弯曲挠度，m；X为计算Z值点到前支撑点与 集中载荷的距离，m。
扩散硅压力传感器
量程：
测量范围：-100KPa～60MPa
基本特性： 抗过载和抗冲击能力强，过压可达量程的数倍，甚至用硬物直接 敲打测量元件也不致使其损坏，且对测量精度毫无影响。 稳定性高，每年优于0.1%满量程，这个技术指标已达到智能 型压 力仪表水平；温度漂移小，由于取消了压力测量元件中的中介液， 因而传感器不仅获得了很高的 测量精度，且受温度梯度影响极小。 精度： 精度等级：0.1级、0.2级、0.5级
陶瓷压阻压力传感器
基本特性：
陶瓷的热稳定特性及它的厚膜电阻可以使它的工作温度 范围高达-40～135℃，而且具有测量的高精度、高稳定 性。电气绝缘程度>2kV，输出信号强，长期稳定性好。
精度： 精度等级：0.5级
陶瓷压阻压力传感器
扩散硅压力传感器
工作原理 扩散硅压力变送器通过温度传感器把温度信号变为电信号，再由前置放大器把此 电信号放大滤波，送往CPU的A/D 转换模块进行模拟量到数字量的变换，最后由 CPU进行数据处理并显示及PWM输出。原理框图如下： 被侧介质---〉传感器---〉电子线路---〉输出信号 被测介质的压力直接作用于传感器的陶瓷/扩散硅膜片/上，使膜片产生与介质压 力成正比的微小位移，正常工作状态下，膜片最大位移不大于0.025毫米，电子 线路检测这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量 信号。超压时膜片直接贴到坚固的陶瓷基体/扩散硅上，由于膜片与基体的间隙 只有0.1毫米，因此过压时膜片的最大位移只能是0.1毫米，所以从结构上保证了 膜片不会产生过大变形，该传感器具有很好的稳定性和高可靠性。
白车身强度分析
白车身强度分析高晓庆廖世辉闫立志陈建华长安汽车股份有限公司汽车工程研究总院白车身强度分析Strength Analysis for Body In White高晓庆廖世辉闫立志陈建华（长安汽车股份有限公司汽车工程研究总院CAE所，重庆，401120）摘要：研发中的试制车辆在道路试验过程中通常会出现开裂等问题。
在设计过程中需关注车身的强度。
CAE通过强度分析模拟路试中极限工况，找出风险区域，提供结构优化方案，提高车辆性能，避免车辆在实际使用中出现开裂的质量问题，保证车辆的正常使用。
本文针对开裂问题进行结构优化。
关键词：白车身；强度； CAEAbstract: Threr are cracks in working process usually .That is the reason why we should pay attention to the BIW strength in design. We can find the reason taht caused crack using CAE simulation. In this paper, we do the cases to solve probelem using strength analysis ofMSC.Nastran in auto structure design.Key words: body in white; strength ;CAE1引言车辆研发需要进行试制车辆的道路试验，重点考察设计车辆的性能。
设计要求在路试中车身不可以出现开裂。
CAE通过车身强度分析可模拟试制车辆在道路试验中的多种极限工况，找出风险区域，提供解决方案。
因此车身的强度分析对于整车的正常使用有非常重要的作用。
本论文主要是针对路试中开裂的问题进行白车身多种极限工况下的强度分析，进行结构优化，解决开裂问题。
2 基于Nastran的汽车车身强度分析（SOL101）本文以某项目开发为例，利用MSC.Nastran分析白车身在颠簸+制动、单轮下掉、转弯、扭转极限工况下的强度，针对开裂区域提供解决方案。
车辆白车身DFMEA分析范例
车身工程中心编制人：新严重度新频度新探测度新风险顺序数1零部件无法安装1车身数据未符合边界要求5按《白车身孔位描述书》和《零部件边界条件确认表》进行数据检查152车身无法焊装、车身运动干涉、车身异响、用户抱怨1三维数据检查未全面检查、运动校核未考虑实车精度、相关零部件未考虑到位5按《白车身自相关检查表》和《车身运动件运动校核检查表》进行数据校核6303整车外观效果差，无法满足客户需求，影响销售4设计间隙、面差不合理；装调不到位；公差分配不合理；定位方式设置不合理6参照相关车型合理设置DTS定义值，合理设置公差，合理设置定位方式6144数模校核，定位方案确定车身4增加模具费用，增加整车成本，影响利润1设计结构时未考虑后期开发车型的共用性5编制车身开发模块化说明，预先设计拓展车型结构方案6305零部件冲压起皱，翻边开裂，尖角争料，产品结构弱，易变形，尖角拉延破裂冲压负角，件拉延开裂，模具上修边刃口强度不足，影响车身性能5冲压SE分析未到位，钣金结构不合理4按《白车身SE审查报告》进行反馈及数模修改，合理设计钣金结构6120SE分析车身/制造6车身焊接操作性差，工人抱怨、生产率低，焊接效果差，影响车身性能5焊装SE分析未到位，钣金结构不合理4按《白车身SE审查报告》进行反馈及数模修改，合理设计钣金结构，合理布置焊点位置及层次2407车身电泳底漆厚度不均匀、部分区域未充分覆盖底漆、车身锈蚀、影响整车寿命5涂装SE分析未到位，钣金结构不合理4按《白车身SE审查报告》进行反馈及数模修改，合理设计钣金结构，保证涂装效果2408总装件无法安装；车身总装操作性差，工人抱怨、生产率低；零部件维修操作性差5总装SE分析未到位未分析可维修性4按《白车身SE审查报告》进行反馈及数模修改，合理设计钣金结构，合理考虑安装操作空间，进行安装虚拟验证2409影响用户乘车舒适性，影响内部载货空间，用户抱怨3未合理设计钣金结构，钣金侵占内部空间6进行CAE分析，在保证车身性能、安装结构的前提下尽量增大内部空间，可对比标杆设计7126初期确定目标值，后期按照执行，尽量加大内部空间车身/整车10影响用户乘车舒适性，影响内部装卸货方便性，用户抱怨3未合理设计钣金结构，未按人机要求设计6按人机要求设计数据，在保证车身性能、安装结构的前提下尽量改善，可对比标杆设计6108方案阶段确定各相关尺寸，保证后期数据满足要求。
大客车车身结构强度及刚度分析
xx彩霞xx近年来，随着城市公共交通的不断发展，在经济发达、城市化水平高的大型及特大型城市对大型城市公交客车提出了更高的要求。
对于国内的大客车而言，道路行驶条件较为严峻，通常为B级或C级路面。
客车在高低不平、崎岖起伏的道路上行驶时，整个车身骨架会产生成为车架强度主要问题的反复约束扭转应力。
因大客车车身是由空间骨架、抗弯薄板、壳体和应力蒙皮等构成的空间高次超静定结构。
各杆件结构形状各异，而且杆件之间的连接也是多种多样，骨架受力情况比较复杂，难以用经典的理论方法进行研究。
本文运用有限元方法和电测量技术对某白车身结构进行了研究，并对构件的形状、布置以及板材厚度等影响进行了分析，通过反复模拟计算，设计出满足车身刚度和强度等性能要求的轻量化结构。
1模型的建立1.1车身骨架模型(1)整体坐标系的建立，以通过前轴中心线的垂直平面与客车纵向对称面的交线与车架上平面的交点为坐标原点；以客车前进的反方向为X轴的正方向；以从原点垂直向上的直线为Z轴的正方向；由右手定则确定Y轴。
(2)本文应用ANSY&S序及车身结构模型化方面成功的经验，选取某半承载框架式结构的大客车为研究对象，该车整个骨架由矩形钢管以及钢板冲压件通过焊接而成。
建立模型时取各构件之间的连接点、集中载荷的作用点作为有限元计算模型的节点。
根据模型的简化原则，样车车身骨架被划分为1281个长度不等，截面形状各异的单元和783个节点，见图1。
1.2车身有限元计算时载荷的处理(1)对于车身骨架的白重，在软件前处理程序中输入骨架材料密度和重力加速度，程序便根据所输入的单元截面形状、实常数白动将单元载荷因子的信息计入总载荷，进行计算。
(2)对乘客和座椅质量分别在相应受力点上施力。
对于车窗玻璃质量，考虑窗框质量，取系数k=1.2,以均布载荷的形式加到车身骨架腰梁的相应单元(构件)上。
对于底盘各总成质量，以静力等效的原则按实际位置以集中载荷施加。
(3)车架的两根纵梁均为开口薄壁结构，截面形心和弯曲中心不相重合。
白车身结构强度分析报告模版
目录1.分析目的 (1)2.使用软件说明 (1)3.模型建立 (1)4 边界条件 (3)5.分析结果 (3)6.结论 (21)1.分析目的白车身结构的静强度不足则会引起构件在使用过程中出现失效。
本报告采用有限元方法对Q11白车身分别进行了满载、1g制动、0.8g转弯、右前轮抬高150mm、左后轮抬高150mm、右前轮左后轮同时抬高150mm,6种工况的强度分析，观察整车受力状况，找出高应力区，考察其零部件的强度是否满足要求，定性地评价Q11白车身的结构设计，并提出相应建议。
2.使用软件说明本次分析采用HyperMesh作前处理，Altair optistruct求解。
HyperMesh是世界领先的、功能强大的CAE应用软件包，也是一个创新、开放的企业级CAE平台，它集成了设计与分析所需的各种工具，具有无与伦比的性能以及高度的开放性、灵活性和友好的用户界面，与多种CAD和CAE软件有良好的接口并具有高效的网格划分功能；Altair Optistruct是一个综和隐式和显示求解器与一体的大规模有限元计算软件，几乎所有的线性和非线性问题都可以通过其进行求解。
通过Altair Optistruct可以进行任何形状、尺寸、拓扑结构的优化，采用固定的存分配技术，具有很高的计算精度和效率。
3.模型建立对车身设计部门提供的Q11白车身CAD模型进行有限单元离散，CAD模型以及有限元模型如图3.1所示。
白车身所有零部件均采用板壳单元进行离散，并尽量采用四边形板壳图3.1 Q11白车身CAD以及有限元模型单元类型四边形单元三角形单元单元数目46970015543三角形单元比例 3.4%焊接模拟Rbe单元及实体单元涂胶模拟实体单元单元质量良好强度分析模型质量按整车满载质量计算，其中的白车身附加质量（见表 3.2）用质量点单元CONM2单元模拟。
发动机和变速箱、油箱、备胎、冷凝器、前门总成、滑移门总成、后背门总成、发动机罩总成、前排座椅及乘员等使用RBE刚性单元加载到相应总成的安装处。
白车身强度分析及优化设计
10.16638/ki.1671-7988.2020.10.054白车身强度分析及优化设计刘小会，杨越（安徽江淮汽车集团股份有限公司技术中心，安徽合肥230001）摘要：文章首先阐述了车身强度分析的目的以及CAE分析的方法，然后分析了基于强度考虑的车身优化设计方法。
以某型汽车C柱区域的强度问题为例，进行了原因分析和方案优化，经CAE分析验证，结果满足要求。
关键词：汽车；强度；CAE 分析；应力中图分类号：U467 文献标识码：B 文章编号：1671-7988(2020)10-181-03The Optimal Design of The White Body StrengthLiu Xiaohui, Y ang Y ue（The technology center of the jiang huai automobile, Anhui Hefei 230001）Abstract: This paper first describes the purpose of the body strength analysis and the method of CAE analysis, then analyzes the body design method based on intensity is considered. Finally, this paper takes the strength of the column with a certain type of car C area problem as example, has carried on the analysis of the causes and scheme optimization, the final CAE analysis verify again, can meet the requirements.Keywords: Automobile; Strength; CAE; StressCLC NO.: U467 Document Code: B Article ID: 1671-7988(2020)10-181-03前言汽车的结构强度主要由车身强度来决定。
