人行道花岗岩块料面层工程施工设计方案
(完整版)人行道花砖施工方案
人行道花砖施工方案一、工程概况应开发区要求西区福源道与南东路交口（福源道南侧）处的人行道需向南延伸，北侧与已施工人行道接顺，南侧顺延至临时开口八字处。
二、施工要求人行道面砖采用与三期西区内颜色、样式相同规格的产品，基础做法为10cm素混凝土。
三、施工方案1、基槽施工施工准备：施工前须先了解地下设施的铺设情况，做好标志，以免施工误毁。
测量放线：按设计图纸进行实地放线，标定高程，一般为10m 一桩，曲线段适当加密。
按人行道外侧已安高程埋设侧石顶高为标准按设计横坡放线。
施工：可采用人工或机械按槽底的标高填挖土方，清理出槽底，经找平（根据土质预留虚高）用平碾或夯具夯实槽底直至达到密实度要求，压实系数>93%。
如有地下管线等设施同时施工，应做好沟槽还填处理。
当管线埋设覆土深度<50cm厚时，为保障地下设施不受毁坏可采用反开槽施工，先修筑基层后开槽。
基槽完工后外观不得弹软、积水，无明显轮迹。
2、垫层施工：（1）垫层：是介于基层与土层之间的结构层。
在土基的水温状态不良情况下可以改善土基的水温状况，提高路面结构的水稳定性及抗冻能力，并可分散荷载，减小土基变形。
（2）本工程采用C15混凝土垫层。
3、基层施工基层为4cm厚中砂，人工摊平后再进行下步面层施工。
4、面层施工4.1、普通水泥混凝土预制块（1）普通预制块长方形花砖（甲方供材）。
（2）复测、定位、给高按设计图纸复核放线，用测量仪器打方格，并以对角线检验方正，定出基准线，每方格应根据路面砖块型尺寸及道路宽度确定，一般以5m左右为宜。
然后在桩橛上标注设计高程，如有路缘石应先砌筑路缘石并以此为基准线。
路缘石应与侧石平行，距离应以整数花砖尺寸（含缝宽）为宜。
（3）装卸水泥花砖应轻装轻卸，以免损坏。
运输前应确定好每方格内所需数量，按所需数量、颜色、强度分别堆放整齐。
减少额外搬运，砖间缝宽为2mm。
（4）砂浆和砂垫：一般人行道采用1:3干硬性水泥砂浆，配料要准确，水泥、粗砂要过筛，砂浆和易性要好，所用材料要符合有关章节规定。
块料铺设工程施工方案
一、工程概况本工程为人行道块料铺设工程，主要包括人行道垫层、块料铺砌、灌缝及养生等施工内容。
施工区域为城市主要道路两侧人行道，总面积约为10000平方米。
工程期限为60天，确保施工质量，按时完成施工任务。
二、施工准备1. 施工人员：组织具备相关资质的施工队伍，包括项目经理、技术负责人、施工员、质检员等，确保施工队伍的专业性和经验丰富。
2. 施工材料：选用符合设计要求的块料、水泥、砂、碎石等材料，并确保材料质量合格。
3. 施工设备：准备挖掘机、装载机、平板振动器、水准仪、水平尺、直尺、切割机、灌缝机等施工设备。
4. 施工图纸：熟悉并掌握设计图纸，明确施工要求、技术参数和施工工艺。
三、施工工艺1. 垫层施工（1）根据设计图纸，沿人行道中线（或边线）进行测量放线，每5m~10m安测一块砖作为控制点，建立方格网，以控制高程及方向。
（2）根据测量结果，进行垫层施工，采用15cm厚C15非泵送商品混凝土垫层。
2. 块料铺砌（1）采用放线定位法，顺序铺砌块料，确保块料紧贴垫层，不得有虚空现象。
（2）常用三米直尺沿纵横和斜角方向测量面层平整度，发现不符要求，及时整修。
（3）铺砌必须平整稳定，纵横缝顺直，排列整齐，缝隙均匀。
3. 灌缝及养生（1）铺筑完成后，经检查合格后方可进行灌缝。
（2）用过筛干砂掺水泥拌和均匀将砖缝灌满，并在砖面洒水使砂灰下沉。
（3）表面用符合设计要求的水泥砂浆勾缝，勾缝必须勾实勾满，并在表面压成凹缝。
（4）待砂浆凝固后，洒水养生7天方可通行。
四、施工质量控制1. 材料质量：严格按照国家标准和设计要求，对施工材料进行抽样检验，确保材料质量合格。
2. 施工过程：加强施工过程中的质量监控，确保施工工艺符合要求，发现问题及时整改。
3. 质量验收：按照国家标准和设计要求，对施工完成的工程进行质量验收，确保工程质量合格。
五、施工安全1. 严格执行施工现场安全管理制度，确保施工安全。
2. 加强施工人员的安全教育，提高安全意识。
人行道花岗石铺装工程施工组织设计方案
人行道花岗石铺装工程施工组织设计方案施工组织设计方案【word可编辑】人行道花岗石铺设施工方案1、石材地面装饰基本工艺流程：清扫整理基层地面→水泥砂浆找平→定标高、弹线→选料→板材浸水湿润→安装标准块→摊铺水泥砂浆→铺贴石材→灌缝→清洁→养护交工。
2、施工准备施工前要清理现场，检查铺砌或铺粘面部位有无水、暖、电等工种的预理件，是否影响施工。
并要检查板块的规格、尺寸、颜色、边角缺陷等，将板块分类码放。
准备工序包括：1）基层处理：板块地面铺砌前，应先挂线检查并掌握地面垫层的平整度，做到心中有数。
然后清扫基层并用水刷净。
铺筑前提前10h浇水湿润基层表面。
2）找规矩：根据设计要求，确定平面标高位置。
一般水泥砂浆结合层厚度应控制在10—15mm，砂结合层厚度为20-30mm。
将确定好的地面标高位置线弹在控制桩上。
根据板块的规格尺寸挂线找中，即将人行道分段(8～10m)拉十字线。
分块布置要以十字线对称，将拉出的标准线固定控制桩上。
3）试拼：根据标准线确定铺砌顺序和标准块位置。
在选定的位置上，对每一个段落的板块，应按图案、色彩、纹理试拼。
试拼后按酚方向编号排列，然后按编号码放整齐。
4）试排：在分段段落的两个垂直方向，按标准线铺两条干砂，其宽度大于板块。
根据设计图要求把板块排好，以便检查板块之间的缝隙(板块间的缝隙如设计无规定，通常大理石、花岗岩不大于1mm，水磨石和水泥花砖不大于2mm，预制混凝土板块不应大于6mm)，核对板块与其他构筑物的相对位置，确定找平层砂浆的厚度。
3、施工方法1)板块浸水：预制烧结砖板块是多孔材料，又因为结合层砂浆一般在10-15mm，如使用干燥板块，则铺粘后水分很快被板块吸收，造成结合层砂浆脱水而影响砂浆凝结硬化，影响砂浆与基层、砂浆与板块的粘结质量，所以施工前应将板块浸水湿润。
花岗岩板块洒水湿润。
铺砌时，以背面内湿面干为宜。
2)摊铺砂浆找平层(结合层)：铺砌石板块的空中，不仅请求有较好的平整度，而且不得空鼓和产生裂缝。

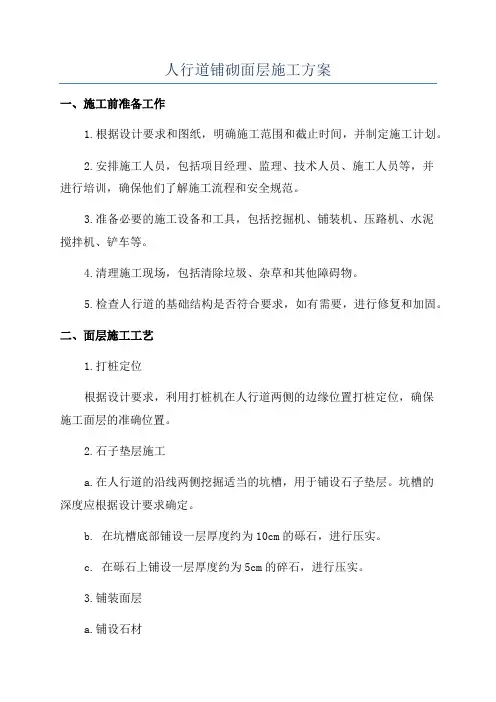

人行道铺砌面层施工方案
人行道铺砌面层施工方案一、施工前准备工作1.根据设计要求和图纸，明确施工范围和截止时间，并制定施工计划。
2.安排施工人员，包括项目经理、监理、技术人员、施工人员等，并进行培训，确保他们了解施工流程和安全规范。
3.准备必要的施工设备和工具，包括挖掘机、铺装机、压路机、水泥搅拌机、铲车等。
4.清理施工现场，包括清除垃圾、杂草和其他障碍物。
5.检查人行道的基础结构是否符合要求，如有需要，进行修复和加固。
二、面层施工工艺1.打桩定位根据设计要求，利用打桩机在人行道两侧的边缘位置打桩定位，确保施工面层的准确位置。
2.石子垫层施工a.在人行道的沿线两侧挖掘适当的坑槽，用于铺设石子垫层。
坑槽的深度应根据设计要求确定。
b. 在坑槽底部铺设一层厚度约为10cm的砾石，进行压实。
c. 在砾石上铺设一层厚度约为5cm的碎石，进行压实。
3.铺装面层a.铺设石材根据设计要求，在石子垫层上逐行铺设石材。
石材的种类、颜色和尺寸应与设计要求一致。
b.连接材料在石材之间或石材与边缘之间进行填缝，并使用专用的连接材料进行粘合。
填缝剂的颜色应与石材相协调。
c.定位和校正在铺设过程中，对石材的位置和水平度进行检查和校正，以确保施工质量。
d.砂浆补充如果石材之间的缝隙较大，可以使用砂浆进行填充和补强。
4.固结与抛光a.固结处理铺砌完成后，对石材进行固结处理，使用专用的固结剂喷洒在铺装面层上，并用刷子均匀涂抹。
b.抛光处理固结剂干燥后，使用抛光机对石材进行抛光处理，以增加光泽度和美观度。
5.清理和验收a.清理施工现场，清除垃圾和杂物。
b.进行面层施工的验收工作，包括检查面层的平整度、颜色和连接缝是否符合设计要求。
三、施工注意事项1.施工期间应遵守安全规范，严禁在施工区域内吸烟、火种和明火。
2.施工人员必须佩戴安全帽、安全鞋和其他必要的个人防护装备。
3.施工期间应注意交通安全，确保行人和车辆的通行顺畅。
4.在施工过程中，定期检查施工质量，并及时处理施工中出现的问题。
花岗岩人行道铺设方案
花岗岩人行道铺设方案
1、工艺流程：测量定位→地基处理→碎石垫层→砼垫层→清理基层→弹线→试拼→扫浆→铺结合层→铺面层→擦缝
2、准备工作：
（1）以施工大样图和加工单为依据，熟悉了解各部位尺寸和作法，弄清洞口、边角等部位之间的关系。
（2）基层处理：将地面垫层上的杂物清净，用钢丝刷刷掉粘结在垫层上的砂浆，并清扫干净。
（3）试拼：在正式铺设前，对花岗石板块，应技图案、颜色、纹理试拼，将非整块板对称排放在靠边部位，试拼后按两个方向编号排列，然后按编号码放整齐。
（4）弹线：为了检查和控制花岗石板块的位置，应拉十字控制线，弹在混凝土垫层上，并引至边底部，然后依据标高线找出面层标高。
（5）试排：在的两个相互垂直的方向铺两条干砂，其宽度大于板块宽度，厚度不小于3cm、结合施工大样图及实际尺寸，把花岗石板块排好，以便检查板块之间的缝隙，核对板块与边口等部位的相对位置。
（6）刷水泥素浆及辅砂浆结合层：试铺后将于砂和板块移开，清扫干净，用喷壶洒水湿润，刷一层素水泥浆（水灰比为0.4～0.5，不要刷的面积过大，随铺砂浆随刷）。
根据板面水平线确定结合层砂浆厚度，拉十字控制线，开始铺结合层干硬性水泥砂浆（一般采用1∶2～1∶3的干硬性水泥砂浆，干硬程度以手捏成团，落地即散为宜），厚度控制在放上花岗石板块时宜高出面层水平线3～4mm。
铺好后用大杠刮平，再用抹子拍实找平（铺摊面积不得过大）。
人行道水泥花砖施工方案
第一章工程概况一、工程简介〔一〕工程概况：本工程为天津市汉沽区生态型高新技术产业园区工程，位于汉沽区南部茶淀镇，由我公司承建的修建范围为次干路四道路、排水及照明工程。
次干路四规划为园区东西向都市次干道。
道路工程修建范围东起规划支路一〔起点桩号为K0+〕,西至规划支路六〔终点桩号为〕，路线全长1m。
本工程设计人行道面砖尺寸为200*100*60cm,盲道砖尺寸为200*200*60cm，预制花砖的平均抗压强度不得小于30Mpa，单块最小抗压强度不得小于25Mpa.我工程人行道面砖采纳外购石材，运到现场后我工程安排专人验收合格方可卸料，并及时送检复试合格后进行现场展砌施工，严格按标准要求施工，确保质量符合标准要求。
〔二〕首件施工工期及桩号：方案施工工期：2009年6月15日-2009年6月20日；人行道面砖桩号为：K0+750-K0+950左侧长200m，面积600m2. 〔三〕编制依据1、国家公布及天津市有关施工规程、设计标准、质量检验及验收标准和法规性文件及业主制定的有关规定。
2、招标文件和设计图纸及勘察资料。
3、?公路路面基层施工技术标准?(JTJ034-2000)；天津市工程建设标准设计?(DBJT29-175-2007)；公路工程技术标准?(JTGB01-2003)；都市道路工程质量检验标准?〔DB29-50-2003〕；天津市市政工程施工技术标准〔道路工程〕?〔J10405-2004〕；〔四〕首件目的：〔1〕、摸索并总结如何依据招标文件的技术、质量标准以及公布的质量标准进行标准的程序治理方法和质量操纵手段。
〔2〕、通过本首件施工，收集相关数据〔石材的材质要求、施工工艺流程、各项质量指标的检测要求等〕，以便指导全线人行道面砖施工并到达技术质量标准。
〔五〕面砖工期目标：我部方案从2009年6月15日——2009年7月25日完成人行道面砖施工。
〔六〕质量目标：严格执行合同条款，按照招标文件的有关标准规程、设计图纸和业主以及监理工程师的指令施工，制定落实各项质量治理和保证措施，确保分项工程合格率100%、优良率90%以上，力争95%以上；分部工程合格率100%、优良率90%以上，力争95%以上；单位工程优良率100%；质量评分90分以上；到达优质。
人行道块料铺筑施工方案
人行道块料铺筑施工方案一、工艺流程基层处理→找标高弹线→水泥砂浆找平层→弹控制线→勾缝擦缝→养护二、施工放样：路床整形完毕，经监理工程师检验后用经纬仪放出路中线及基层边线，每10m打桩（如遇有竖向设计的路段应适当加密），用水准仪侧出其实铺厚度，再乘以松铺系数1.35以H=1.35H0的数值打桩拉线，控制基层摊铺厚度。
三、水泥砂浆垫层施工要求与方法1、基层处理：将砼基层上的杂物清理掉，并用錾子剔掉落地灰，用钢丝刷刷净浮浆层。
如基层有油污时，应用10%火碱水刷净，并用清水及时将碱液冲洗干净。
2、水泥砂浆垫层施工1）洒水湿润：在清理好的基层上，用喷壶将地面基层均匀洒水一遍。
2）装铺水泥砂浆找平层：清净抹标筋的剩余浆渣，涂刷一遍水泥浆粘结层，要随涂刷随铺砂浆。
然后根据标筋的标高，用木抹子将已拌合的水泥砂浆铺装在标筋之间，用木抹子摊平、拍实，小木杠刮平，再用木抹子搓平，使其铺设的砂浆与标筋找平，并用大木杠横竖检查平整度，同时检查其标高和泛水坡度是否正确，24h后浇水养护。
四、人行道块料(彩色透水砖、砼盲道砖)施工（一）人行道施工工艺框图（二）人行道施工方法1）路床整形：根据路槽开挖深度及土质情况，用平地机或推土机平整，配合人工进行整形，整形后，路床不得有翻浆、弹簧、起皮、积水等现象。
压路机碾压后，轮迹深度不得大于5mm 。
2）施工放样：路床整形完毕，经监理工程师检验后用经纬仪放出路中线及基层边线，每10m 打桩（如遇有竖向设计的路段应适当加密），用水准仪侧出其实铺厚度，再乘以松铺系数1.35以H=1.35H0的数值打桩拉线，控制基层摊铺厚度。
3）摊铺、整形：由于工程量大，混凝土的摊铺及其整形均采用机械和人工处理。
为增加上、下层之间的粘结性，在铺筑土层基层时，应在下层表面撒少量水泥粉。
4）碾压：由于基层厚度大于规范规定的碾压厚度上限（15cm ），所以基层一次性碾压，碾压时应先轻压2遍（不加振动），然后重压4～6 遍（加振动），（具体遍数以压实参数为准），碾压时，应重叠1/3轮宽，碾压长度以50～70m 为宜。
人行道板、块料施工方案
人行道板、块料施工方案
1、质量标准
压实度：≥95％。
平整度：5mm。
相邻块高差：3mm。
横坡：±0.3％。
纵缝直顺：10mm。
横缝直顺：10mm。
井框与路面高差：5mm。
2、材料要求
人行道板要求方正，颜色一致，无蜂窝、露石、脱皮、裂缝等现象，棱角无缺，线形直顺，顶面均匀细密，其尺寸允许误差在2mm以内。
3、人行道板面层、块料砖的铺砌
3.1修整基层：在基层上施工水泥砂浆找平层，用水准仪检查基层高程，对凸凹不平处，当低处小于等于1cm时，铺人行道板时用1：3找平；大于1cm时，在铺人行道板前将低处凿方，用水泥砂浆补平。
3.2方砖铺砌前，按预先测量好的桩点拉线控制铺砌位置和高程。
为确保人行步道方砖纵横缝的直顺美观，铺砌时，采用纵横拉线的双控办法，对纵横砖缝的直顺进行满幅控制。
3.3方砖铺砌时，先用人工将水泥石粉渣层面清扫干净，用水泥砂浆按设计厚度进行找平，并立即在找平的砂浆上铺砌步道方砖。
3.4方砖铺砌后，随时检查方砖是否稳固，层面是否平整，纵横缝是否直顺，发现问题及时修正。
3.5人行道板铺砌应纵横两向挂线进行，保证板缝均匀、流畅、板面平整。
4、人行步道养生
人行步道水泥石粉渣基层和方砖面层的养生均采用人工洒水养生，基层养生时间不少于7天，方砖面层养生时间不得少于3天，在此期间，严禁行人、车辆等上板走动和碰触。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表面平整度：1mm空鼓：5%
缝隙平直：2mm接缝高低差：0.5mm
板块间隙宽度：1.0mm
7、做好成品保护。
交底单位
接收单位
交底人
接收人
xx市市政公用工程质量安全监督站印制
３、铺设花岗Βιβλιοθήκη 面层前，板材应浸湿、晾干，结合层与板材应分段同时铺设，面层与结合层应结合牢固，无空鼓。
４、铺设花岗岩面层的结合层和填缝的水泥砂浆，在面层铺设后，表面应覆盖、湿润，其养护时间不应小于７天。
５、花岗岩面层的表面应洁净、平整、无磨痕，且应接缝均匀、周边顺直、镶嵌正确，面层表面的坡度应符合设计要求，不倒泛水。
施工技术交底记录
年月日施管表5
工程名称
纬八路东段道路改造工程
分部工程
人行道
分项工程名称
花岗岩块料面层
交底内容：
1、花岗岩面层采用天然花岗岩经厂家加工后使用，不能满足设计要求尺寸的花岗岩，必须通知厂家现场切割后才能使用，控制花岗岩材料的质量，必须有试验报告。
2、板材有裂缝、掉角、翘曲和表面有缺陷时应予以剔除，品种不同的板材不得混杂使用，在铺设前，应根据石材的颜色、规格、纹理等试拼。
