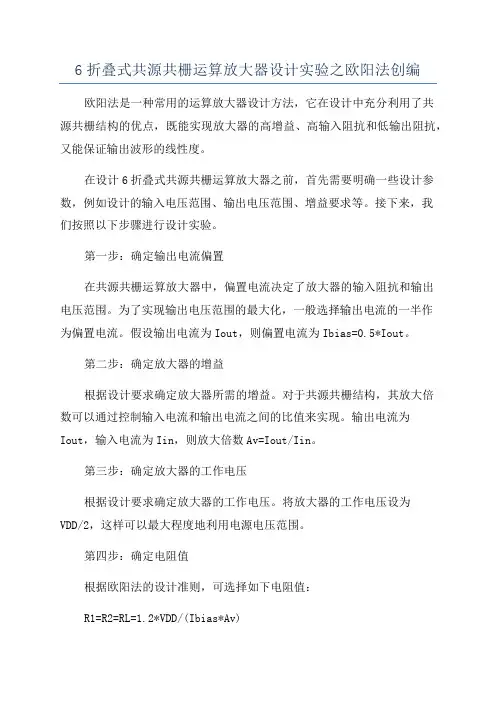

6折叠式共源共栅运算放大器设计实验之欧阳法创编
6折叠式共源共栅运算放大器设计实验之欧阳法创编欧阳法是一种常用的运算放大器设计方法，它在设计中充分利用了共源共栅结构的优点，既能实现放大器的高增益、高输入阻抗和低输出阻抗，又能保证输出波形的线性度。
在设计6折叠式共源共栅运算放大器之前，首先需要明确一些设计参数，例如设计的输入电压范围、输出电压范围、增益要求等。
接下来，我们按照以下步骤进行设计实验。
第一步：确定输出电流偏置在共源共栅运算放大器中，偏置电流决定了放大器的输入阻抗和输出电压范围。
为了实现输出电压范围的最大化，一般选择输出电流的一半作为偏置电流。
假设输出电流为Iout，则偏置电流为Ibias=0.5*Iout。
第二步：确定放大器的增益根据设计要求确定放大器所需的增益。
对于共源共栅结构，其放大倍数可以通过控制输入电流和输出电流之间的比值来实现。
输出电流为Iout，输入电流为Iin，则放大倍数Av=Iout/Iin。
第三步：确定放大器的工作电压根据设计要求确定放大器的工作电压。
将放大器的工作电压设为VDD/2，这样可以最大程度地利用电源电压范围。
第四步：确定电阻值根据欧阳法的设计准则，可选择如下电阻值：R1=R2=RL=1.2*VDD/(Ibias*Av)R3=R4=2*RL第五步：确定电容值选择合适的电容值可以提高放大器的频率响应。
一般选择的电容值为：Cgs=Cgd=2*Iout/(Av*VDD*fL)Cdb=Cgd/5其中，fL为放大器的最低截止频率。
第六步：确定晶体管尺寸根据电阻和电容的选择，可以反推出晶体管的尺寸。
根据晶体管的工作点，选择适当的W/L比值来满足电流需求。
完成以上步骤后，可以利用电路设计软件进行模拟仿真，并根据仿真结果进行优化调整。
最后，可以进行实验验证，并对实验结果进行分析。
以上是关于6折叠式共源共栅运算放大器设计实验的欧阳法创编的详细步骤。
在实际设计中，还需要注意噪声和功耗等因素，并进行合理的折衷考虑。
希望以上内容能对你的实验展开有所帮助。
折叠式共源共栅运算放大器的设计报告
1.1折叠式共源共栅运算放大器的设计电容改至1.8cp静态工作点3.2.5 运算放大器的仿真1. 小信号低频电压增益分析运放的小信号相频和幅频特性是仿真运放的开环小信号放大倍数，运放的放大倍数随频率的变化趋势；运放的相位随频率的变化趋势；运放的相位裕度；运放的单位增益带宽。
通过仿真这些特性来鉴别运放的放大能力，稳定性和工作带宽。
运放的输出端接2pF的负载电容，在电源电压为5V ，共模输入电压为2.5V ，在运放输入端接差分交流信号1V ，两输入端的输入交流信号相位相反的条件下做交流小信号分析，可以得到运放的小信号相频和幅频特性如图(3.4)所示。
电路图连接如图3.3，仿真程序见附录1.12.5VAC.1图3.3 低频小信号特性仿真电路连接图图3.4 低频小信号电压增益分析图该运算放大器的小信号低频电压增益可以看出是112.793dB 。
满足设计指标。
2. 单位增益带宽程序跟测量小信号低频电压增益时相同，仿真波形如图3.5所示。
该运算放大器的单位增益带宽可以看出100.927MHz.满足设计指标。
图3.5 低频小信号单位带宽分析图3. 相位裕度仿真：从图上看出相位裕度为180°-127°=53°，满足设计指标。
程序和测量小信号低频电压增益时相同。
仿真波形如图3.6。
图3.6 相位裕度分析图4. 转换速率(slew rate)运放的转换速率是分析运放在大信号作用下的反映速度。
仿真运放的转换速率可将运放的输出端和反相输入端相连构成单位增益结构。
运放的同相输入端输入2V到3V的阶跃信号，利用仿真软件对该电路做瞬态分析得到的输出波形见图3.8，从仿真波形得到：在输出上升曲线的10%和90%处，其电压分别为2.9V和2.1V；时间分别为10.7ns和3.32ns。
运放的转换速率SR=(2.9V-2.1V)/( 10.7nS—3.32nS)=108.4 V/μs，满足运放的转换速率的指标要求。
折叠式共源共栅运算放大器设计说明
折叠式共源共栅运算放大器设计说明一、设计原理二、设计步骤1.确定规格要求：根据实际应用需求确定输入阻抗、输出阻抗、增益、带宽等参数。
2.选择管子：根据需求选择合适的场效应管。
通常选择具有良好参数的MOS管，如低频用的2N7000，高频用的BF861A等。
3.设计共源级：首先设计共源级，这是整个电路的放大核心。
根据增益要求和输入阻抗要求，确定共源电阻的值，再根据场效应管的参数计算源极电流和电压。
同时，要保证共源级的电流和电压工作在合适的范围内，不引起过大的功耗和失真。
4.设计共栅级：共栅级起到输出驱动的作用，可以提供较低的输出阻抗。
根据输出阻抗和带宽要求，选择合适的共栅电阻值和驱动电路的参数。
同时要注意共栅级的工作点和共源级的匹配，以保证电路的整体性能。
5.接入电源电压：根据电路需求，确定合适的电源电压。
注意电源电压的选择要与场效应管的参数相匹配，避免电压过高或过低导致管子失效或工作不稳定。
6.进行仿真和调试：在完成电路设计后，进行电路仿真和调试，检查电路的增益、带宽等参数是否满足设计要求。
可以使用SPICE电路仿真软件进行仿真，根据仿真结果对电路进行调整和优化。
7.布局和绘制电路板：根据电路设计，进行布局和绘制电路板。
布局过程中要注意相邻元件的干扰和电路的稳定性。
绘制电路板时要保持线路的规整和排布的合理性。
8.组装和测试：完成电路板制作后，进行元件的组装和焊接。
然后进行电路的测试和调试，检查电路的工作状态和各项指标是否满足要求。
三、注意事项1.设计时要考虑到电压的限制，避免电路失效或工作不稳定。
2.选择合适的场效应管，根据具体需求选择低频或高频的管子。
3.设计时要注意电路整体性能，使其在增益、带宽等方面满足要求。
4.在进行仿真时，要根据仿真结果对电路进行调整和优化，确保电路性能达到最佳状态。
5.布局和绘制电路板时要注意干扰和稳定性，保持线路的规整和排布的合理性。
6.组装和测试时要仔细检查，确保电路的工作状态和各项指标达到要求。
折叠式共源共栅运算放大器设计
折叠式共源共栅运算放大器目录一．摘要 (2)二．电路设计指标 (3)三．电路结构 (3)四．手工计算 (7)五．仿真验证 (10)六．结论 (12)七．收获与感悟 (12)八．参考文献 (13)摘要运算放大器在现代科技的各个领域得到了广泛的应用，针对不同的应用领域出现了不同类型的运放。
本文完成了一个由pmos作输入的放大器。
vdd为3.3v，负载电容为1pf，增益Av 大于80dB，带宽GBM大于100MHz的放大器。
输出级采用共源级结构以提高输出摆幅及驱动能力，为达到较宽的带宽，本文详细分析推导了电路所存在的极零点，共源共栅镜像电流源产生Ibias。
选择P沟道晶体管的宽度和长度，使得它们的m g 和ds r 与N沟道晶体管的情况相匹配。
关键字：运算放大器、共源共栅级、极点AbstractOperation amplifiers are widely used in many field s nowadays。
All kinds of differential operation amplifiers appear f6r special application．One basic cell of which is fully differential operation amplifiers is designed in the thesis．Power Supply 3.3v，load capacitor 1pf，Gain＞80dB，GBM＞100MHz。
The output stage is common source amplifier for getting proper DC operation point，for the purpose of wider bandwidth，we carefully analysis the pole and zero in the circuit ，use common source common gate as current Ibias。
折叠式共源共栅cmos运算放大器的设计与优化
折叠式共源共栅cmos运算放大器的设计与优化下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!折叠式共源共栅CMOS运算放大器的设计与优化1. 引言在集成电路领域，CMOS运算放大器一直是研究的热点之一。

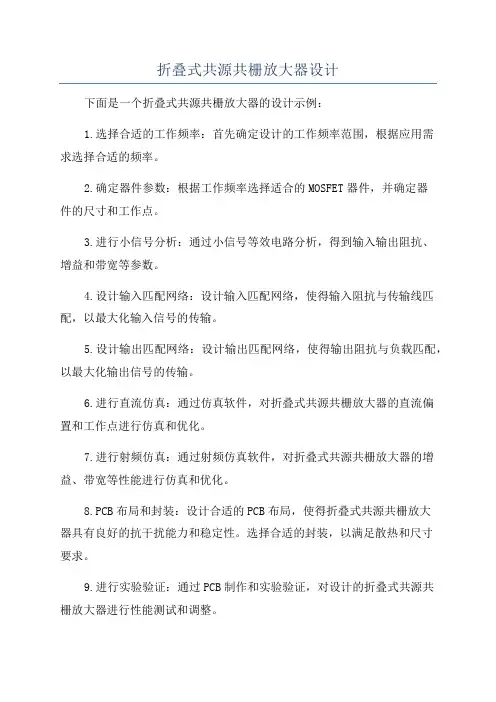

折叠式共源共栅放大器设计
