10-110kV及以上氧化锌避雷器带电测试
10kV氧化锌避雷器试验报告111-114
安装位置：#1 主变低压侧进线
2.绝缘电阻测量：单位：ＭΩ使用2500V摇表
3.直流参考电压及泄露电流测试：
4.持续电流测试：
5.试验结果：合格。
6.所用仪器仪表：3124电动摇表AST直流高压发生器FKYZ交流无间隙氧化锌避雷器阻性电流测试仪。
试验人员：试验负责人：
111
2.绝缘电阻测量：单位：ＭΩ使用2500V摇表
3.直流参考电压及泄露电流测试：
4.持续电流测试：
5.试验结果：合格。
6.所用仪器仪表：3124电动摇表AST直流高压发生器FKYZ交流无间隙氧化锌避雷器阻性电流测试仪。
试验人员：试验负责人：
112
2.绝缘电阻测量：单位：ＭΩ使用2500V摇表
3.直流参考电压及泄露电流测试：
4.持续电流测试：
5.试验结果：合格。
6.所用仪器仪表：3124电动摇表AST直流高压发生器FKYZ交流无间隙氧化锌避雷器阻性电流测试仪。
试验人员：试验负责人：
113
2.绝缘电阻测量：单位：ＭΩ使用2500V摇表
3.直流参考电压及泄露电流测试：
4.持续电流测试：
5.试验结果：合格。
6.所用仪器仪表：3124电动摇表AST直流高压发生器FKYZ交流无间隙氧化锌避雷器阻性电流测试仪。
试验人员：试验负责人：
114。
氧化锌避雷器试验报告
氧化锌避雷器试验报告一、实验目的：1.验证氧化锌避雷器的避雷性能。
2.测试氧化锌避雷器的耐压能力。
二、实验仪器和材料：1.氧化锌避雷器。
2.高压发生器。
3.电流表、电压表。
4.接地电阻测试仪。
5.绝缘板。
三、实验原理：四、实验步骤：1.将氧化锌避雷器接入实验回路中。
2.将高压发生器与氧化锌避雷器相连。
3.调整高压发生器的输出电压，使其达到预定值。
4.观察氧化锌避雷器的电压和电流变化情况，并记录数据。
5.根据实验要求进行绝缘板的测试和接地电阻的测量。
五、实验数据记录与分析：实验记录了不同电压下氧化锌避雷器的电流和电压值，并计算了接地电阻。
六、实验结果与讨论：根据实验数据，可以看出在不同电压下，氧化锌避雷器的电流和电压符合设计要求，并且接地电阻也在合理范围内。
因此可视为氧化锌避雷器经过验收合格。
七、结论：经过实验测试，氧化锌避雷器在不同电压下表现出良好的避雷性能和耐压能力，因此可以有效地保护电力系统设备免受雷击的破坏。
八、实验中存在的不足之处：1.实验过程中可能存在人为误差，需要进一步探究影响因素。
2.由于实验时间和条件的限制，无法进行长时间、大量数据的测试。
九、改进措施：1.增加实验次数和数据采集点，提高实验数据的可靠性。
2.探究氧化锌避雷器在不同条件下的避雷性能，并与其他类型的避雷器进行对比。
十、实验拓展：1.探究氧化锌避雷器的寿命和使用条件。
2.研究氧化锌避雷器的产生原理和材料特性。
[2]XXX,XXX.氧化锌避雷器的原理与应用[M].北京：电力出版社。
电网氧化锌避雷器在线监测和带电测试技术规定
电网氧化锌避雷器在线监测和带电测试技术规定一、总那么1．电网35～110kV变电站过电压爱惜采纳氧化锌避雷器。
为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的平安运行，特制定本规定。
2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。
公司所属各部门、基建安装单位均应按此规定执行。
二、在线监测（一）在线监测装置的技术要求1．带有避雷器动作次数计数器的在线监测装置应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清楚、直观、密封靠得住，上下端与接地线应能靠得住连接。
2．在线监测装置准确测量的量程应能知足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅的电流应知足下表要求：（二）在线监测装置的安装1.在线监测装置应安装在易于观看处，在保证平安要求的前提下，高度宜低些。
2．在线监测装置上部引线与避雷器底部的引下线宜采纳软连接过渡，或带有伸缩结构的硬连接。
为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。
3.避雷器的底座不管气候状况如何转变应维持绝缘良好，不然应采纳防雨等方法。
4.在避雷器爬距留有裕度的条件下，在线监测装置宜采纳屏蔽安装。
（三）运行监测1.安装在线监测装置后，应天天抄表一次（无人值守站至少每周抄表一次），除记录泄漏电流外，还应记录时刻、运行电压、环境温度、气候状况等参数。
在雷电季到来之前，各站应付避雷器进行全面检查，记录避雷器放电次数，同时检修部应及时消缺，保证避雷器维持可投状态。
2.变电部在避雷器投运后，应确信所安装避雷器在晴天时运行电流正常值的转变范围（能够以两周记录的电流值转变范围来确信）。
假设在正常运行状态下，晴天或采纳屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的1．2倍，记录人员应及时上报生技部，并天天增加一次抄表。

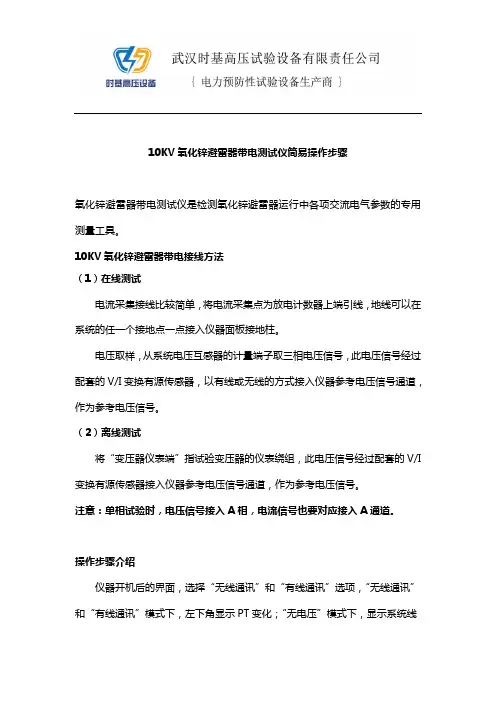

10KV氧化锌避雷器带电测试仪简易操作步骤
10KV氧化锌避雷器带电测试仪简易操作步骤氧化锌避雷器带电测试仪是检测氧化锌避雷器运行中各项交流电气参数的专用测量工具。
10KV氧化锌避雷器带电接线方法（1）在线测试电流采集接线比较简单，将电流采集点为放电计数器上端引线，地线可以在系统的任一个接地点一点接入仪器面板接地柱。
电压取样，从系统电压互感器的计量端子取三相电压信号，此电压信号经过配套的V/I变换有源传感器，以有线或无线的方式接入仪器参考电压信号通道，作为参考电压信号。
（2）离线测试将“变压器仪表端”指试验变压器的仪表绕组，此电压信号经过配套的V/I 变换有源传感器接入仪器参考电压信号通道，作为参考电压信号。
注意：单相试验时，电压信号接入A相，电流信号也要对应接入A通道。
操作步骤介绍仪器开机后的界面，选择“无线通讯”和“有线通讯”选项，“无线通讯”和“有线通讯”模式下，左下角显示PT变化；“无电压”模式下，显示系统线电压和移相角度，点击开始测试，进入测试过程。
如采用“有线方式”或者“无线方式”测试，就要连接电压传感器箱，同时，仪器软件中还要输入变比。
如测试仪110kV系统，那么输入变比为1100（110kV/100V），220kV时输入2200。
如果在试验室采用试验变压器加压，那么就必须输入变压器的变比。
例如试验变压器的高压为50kV，仪表绕组电压为100V,那么变比输入就为500，依次类推。
如采用“无电压”方式测试，就要直接输入系统电压或外施高压。
这种方式不需要引入参考电压信号。
“无电压”方式测试时，我们是假定B相的电流超前电压的相位角为一定的角度（一般假定为83度），从而根据B相的电流波形得到B相的电压波形，进而得到A、C两相的电压波形。
由于历次的测试都是在此假设条件下完成，因此具有很强的可比性，大大简化了测试。
异常结果判断时，我们遵循少数服从多数原则，如果A、C两相数据均不正常，我们就初步判断B相存在问题（基准错误），如果A、C某一相数据异常，那就是数据异常的某相存在问题，最后的精确判断还得接入电压信号确诊。

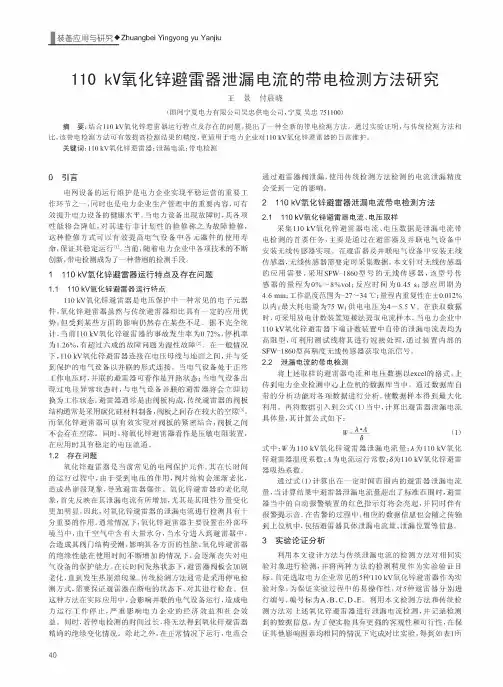

110 kV氧化锌避雷器泄漏电流的带电检测方法研究
装备应用与研'♦Zhuangbei Yingyong yu Yanjiu110kV氧化锌避雷器泄漏电流的带电检测方法研究王景付晨晓(国网宁夏电力有限公司1忠供电公司，宁夏吴忠751100)摘要：结合110kV氧化锌避雷器运行特点及存在的问题,提出了一种全新的带电检测方法。
通过实验证明，与传统检测方法相比，该带电检测方法可有效提高检测结果的精度,更适用于电力企业对110kV氧化锌避雷器的日常维护。
关键词：110kV氧化锌避雷器;泄漏电流;带电检测0引言电网设备的运行维护是电力企业实现平稳运营的重要工作环节之一，同时也是电力企业的重要，可有效提升电力设备的康水平。
当电力设备出现故障，其各项性，对其行性的检故障检，种检方可有效提高电气设备各器的用，证其稳运行［1］。
当，电力企业中各的新，带电检测了一种的检测手段。
1110kV氧化锌避雷器运行特点及存在问题1.1110kV氧化锌避雷器运行特点110kV氧化锌避雷器是电护中一种常见的电子元器，氧化锌避雷器与传统避雷器相比有一的用，方的存在。
全统，当110kV氧化锌避雷器的故0.72%,1.26%，有过的故障问题性故障叫在一下，110kV氧化锌避雷器连接在电压母线与地面之间，并与受护的电设备的U当电设备于常电，的避雷器可是；当电设备出现过电常，与电设备的避雷器。
避雷器通常是，传统避雷器的结通常是采用化备，存在的空隙孔而氧化锌避雷器可有效实现对的紧密结合，存在空隙。
，氧化锌避雷器是敏电阻装置，在应用有稳定的电流通。
1.2存在问题氧化锌避雷器是当常的电网护，其在长的运行过程中，于电的用，片结逐渐老化，造成热崩溃现象，导致避雷器爆炸。
氧化锌避雷器的老化现象，首先反映在其泄漏电流有所增加，尤其是其阻性分量变化更加明显。
因此，对氧化锌避雷器的泄漏电流行检测具有十分重要的用。
通常，氧化锌避雷器主要设置在外部环境当中，于空含有大量水分，当水分入避雷器中，造其门结潮，其各方的性。
电网氧化锌避雷器在线监测和带电测试技术规定
电网氧化锌避雷器在线监测和带电测试技术规定一、总则1．电网35～110kV变电站过电压保护采用氧化锌避雷器。
为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的安全运行，特制定本规定。
2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。
公司所属各部门、基建安装单位均应按此规定执行。
二、在线监测（一）在线监测装置的技术要求1．带有避雷器动作次数计数器的在线监测装置应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清晰、直观、密封可靠，上下端与接地线应能可靠连接。
2．在线监测装置准确测量的量程应能满足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅的电流应满足下表要求：1.在线监测装置应安装在易于观察处，在保证安全要求的前提下，高度宜低些。
2．在线监测装置上部引线与避雷器底部的引下线宜采用软连接过渡，或带有伸缩结构的硬连接。
为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。
3.避雷器的底座无论气候状况如何变化应保持绝缘良好，否则应采用防雨等措施。
4.在避雷器爬距留有裕度的条件下，在线监测装置宜采用屏蔽安装。
（三）运行监测1.安装在线监测装置后，应每天抄表一次（无人值守站至少每周抄表一次），除记录泄漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数。
在雷电季到来之前，各站应对避雷器进行全面检查，登记避雷器放电次数，同时检修部应及时消缺，保证避雷器保持可投状态。
2.变电部在避雷器投运后，应确定所安装避雷器在晴天时运行电流正常值的变化范围（可以以两周记录的电流值变化范围来确定）。
若在正常运行状态下，晴天或采用屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的1．2倍，记录人员应及时上报生技部，并每天增加一次抄表。
氧化锌避雷器试验操作规程J20.13
氧化锌避雷器测试仪使用操作规程及标准1 操作程序1.1使用前准备1.1.1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。
1.1.2在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。
1.1.3选定试验区域（半径2米范围内、非人员经常出入或活动区域），选定或增设牢固拉设安全警示线固定物，悬挂高压危险标示牌（凡人员易进入方均应悬挂），区域试验过程中任何人不准接近高压区，确保试验时的人身安全。
1.1.4在高压区域内新敷设或就近利用一接地电阻≤10Ω的接地体,将接地线接于该接地体上1.1.5、ZV控制箱、ZV高压发生器放置到干燥、平整的合适位置，按下图分别联接好电源线、电缆线和接地线。
保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上（即一点接地）。
严禁各接地线相互串联。
为此，应使用ZV专用接地线。
（见图1）图1 ZV专用地线使用1.1.6电源开关放在关断位置并检查调压电位器应在零位。
过电压保护整定拨盘开关设置在适当位置上，一般为1.15-1.20倍测试电压值。
Q／CDT2.5-J20.13-20061.2空载升压检查设备是否正常并调校实验设备。
1.2.1接通电源开关，此时绿灯亮，表示电源接通。
1.2.2按红色按钮，则红灯亮，表示高压接通。
1.3对试品进行泄漏及直流耐压试验在进行1.1-1.2检查试验确认试验器无异常情况后即可开始进行试品的泄漏及直流耐压试验。
将试品、地线等均联接好，人员撤除高压危险区域,设置安全警示线，检查无误后可打开电源。
1.3.1 10KV氧化锌避雷器试验1.3.1.1 顺时针方向平缓调节调压电位器，输出端即从零开始升压，升压速度以每秒3-5kV试验电压为宜。
先升至所需电流的95%，再缓缓仔细升至所需的电流（1mA），然后从数显表上读出电压值（10KV贯通线氧化锌避雷器大于25KV为正常）。
1.3.1.2对氧化锌避雷器进行0.75UDC-1mA测量，在Ⅰ的状态下按下黄色按钮，电压即降至原来的75%，并保持此状态。
氧化锌避雷器带电测试方法应用分析
经 无 线信 道 （ 有线 信道 ） 传输 至仪 器 。 仪 器 经过 傅里 叶
变换 ． 取 出基 波 ． 然后 用 投 影 法 计算 出 阻性 电流 基 波 峰值 ／ ｒ ｌ ｐ＝ ／ ｘ ｌ ｐ ×Ｃ Ｏ Ｓ ， 因基 波数值 稳 定 ， 故 可采 用
和Ｉ ｒ ｌ ｐ均 能直 观衡 量 ＭＯ Ａ 性能 由于 Ｂ相 对 Ａ 相 、 Ｃ相 Ｍ０Ｖ 的作 用 是 对 称 的 ．
号 ２种方 法 取参 考 电压 信 号基 于 的是 补偿 法 原理 ． 不取 参考 电压 信 号基 于 的是基 波法 原理 ［ ３ ， 。
１ ． １ 参 考 电压 信 号 法 的 测 量 原 理
在 无 法 获 取 电 压互 感 器 二 次侧 的信 号 或 者其 他 某 些 特 殊情 况 下 ． 取参 考 电压 信 号 的 ＭＯＡ带 电测试 仪 就 无 法使 用 在 这种 情况 下 ． 需要 使用 不取 参考 电压信 号 的 ＭＯ Ａ 带 电测 试仪 按 照对参 考 角度 设 定 、 计算 的方
际值 。 假设 ， ａ 、 无 干 扰 时相位 相差 １ ２ ０ 。． 按 相 间干扰
的对 称 性 ， 以 Ｂ相 为 准 ， Ａ 相 减 小 的数值 基 本等 于 Ｃ相 增 加 的数 值 ， 如图 ｌ 所示 ， 由此 可 以计 算相 间干
过 电压 的主要 设 备 … ． 目前 现 场对 ＭＯ Ａ 进 行检 测 的 方 法 主要 有直 流参 考 电压 法 （ 进 口设 备 一般 采 用交 流
及 灵 敏度难 以达到 要求 ＿ ２ ］ 介 于停 电试 验 与在 线监 测 之 间． 带 电测 试 兼 有 前 两者 的优 点 ． 并 克 服 了前 两 者 的缺 点 ． 在不 停 电方 式 下 ． 即可 检测 ＭＯ Ａ 的全 电流 、 阻性 电流 ． 且 检 测 精度 较 高 因此 对 Ｍ０ Ａ 进 行 带 电
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10-110kV氧化锌避雷器带电测试
标准化作业指导书
国网河南长葛电力供电公司
10-110kV氧化锌避雷器带电测试
标准化作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期年月日时至年月日时
1 范围
本指导书适用于氧化锌避雷器预防性试验作业。
2 引用标准
2．1 国家电网安监2005 83号文《电力安全工作规程》（发电厂和变电所部分）
2．2 GB11032-2000 交流无间隙金属氧化锌避雷器
2．3 DL/T 804-2002 交流电力系统金属氧化锌避雷器使用导则
2．4 DL/T 596-1996 电力设备预防性试验规程
2．5配电网、开关站（开闭所）运行管理制度、检修管理制度、运行管理标准、现场运行规程2．6 35kV及以下电力设备预防性试验及定期检验规定
3 工作前准备
备注：
4.作业程序
一）、安全注意：
1.现场作业应穿棉制工作服，戴安全帽和绝缘手套；现场工作时，应注意与运行设备保持足够安全距离并作好监护；
2.在接和解电压互感器二次信号线时，要十分小心，不要发生二次短路或误碰其他端子；
3.测试工作应在天气良好、空气相对湿度不大于80%的条件下进行。
二）、准备工作：
1.准备试验用仪器,、仪表、工具、材料和人力；
2.办理工作票，并取得工作许可。
三）、工具及材料：
工具：螺丝刀（2把），人字梯（1把，1.5米以下），电源线，信号线（足够长）。
四）、人员需求：技术员(或高级工人)1人，普通工人1-2人
五）、工作时间：
六）、工作步骤：
1.仪器接线：按测试仪操作要求接好仪器电源及测试线，注意连接可靠，接触良好。
2.取电流、电压信号（若无电压互感器则无法取电压信号，只能测量全电流）按测试仪操作要求将电流信号线接到氧化锌避雷器放电记数器的两端，应000保证接触良好，注意信号端和地端不能对调或接错。
将电压信号线的地端接于与避雷器处于同一母线或线路的电压互感器二次绕组的公共地端N，电压信号端接于该电压互感器与避雷器同相的二次相电压端子（即A、B或C），电压信号线线夹应包绝缘胶布，接线时应戴绝缘手套，防止造成PT二次短路。
3.测量：检查接线无误后，接通测试仪电源，按下测试功能键待数据稳定后读取电压值、全电流值、阻性电流值，并打印出测量数据和波形（一般仪器均有此功能），测量时应注意相间干扰的影响。
记录天气情况和环境温度和湿度。
4.测量值与初始值比较，有明显变化时应加强监测，当阻性电流增加1倍时，硬挺电价差。
七）、工作结束前的检查或交待：
1. 清理现场；
2.工作负责人把试验结果记录入变电站相应记录本中；
3.结束工作票。
八）、工作完成后报告和档案：
1.将试验数据记入预试记录表；
2.试验报告输入广东省高压管理信息系统并存入台帐。
二、试验记录：
氧化锌避雷器带电试验记录
安 装 点 ： 名称： 运行编号：
. 试验性质： 试验日期： 气候： 温度（℃） 湿度（%） . 1、铭牌
试验结论：
试验说明：
主管： 审核： 试验人员：
工作负责人： 工作时间：。
