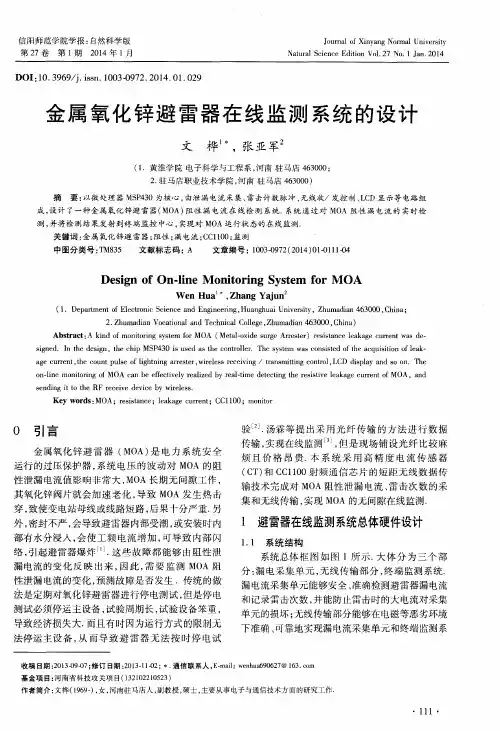

氧化锌避雷器在线监测
氧化锌避雷器在线泄露电流记录
记录时间A（mA）B（mA）C（mA）记录人
ZMOA-Ⅲ氧化锌避雷器直流参数测试仪使用手册
ZMOA-Ⅲ 氧化锌避雷器直流参数测试仪 使 用 手 册 武汉智能星电气有限公司 2012-2-20
目录 一、概述 (3) 二、产品技术参数 (3) 三、性能特点 (4) 四、面板功能介绍 (5) 五、使用方法 (6) 六、注意事项 (11) 七、运输、贮存 (11) 八、售后服务 (12) ZMOA-Ⅲ氧化锌避雷器现场测试仪
一、概述 ZMOA-Ⅲ氧化锌避雷器现场测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，根据《电力设备预防性试验规程》DL/T596-1996中14.2的规定，发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物避雷器做直流1mA电压 （U1mA）和0.75 U1mA下泄漏电流的检测。 本公司根据实地测量需求对仪器进行了改进，将直流高压电源、测量和控制系统有机结合，缩小仪器体积，减轻重量。操作设置人性化，通过遥控器实现远程遥控测量，并根据测量规程要求增加了自动测量环境温度功能，带有大容量存储器，可存储50组测试数据，掉电不丢失。配备高速热敏打印机大大提高了测试结果打印速度。是电力系统以及氧化锌避雷器生产厂现场检验必不可少的设备。 二、产品技术参数 1．测量范围：电压：0～30kV 电流：0～1000μA 纹波系数：≤1.5% 2．分辨率：电流：0.5μA 电压：0.1 kV 3．内置电源充电时间：2-3小时 4．内置电源使用时间：≥4小时 5．遥控有效距离：100M 6．环境温度：-10℃～50℃
7．相对湿度：25℃时≤85％ 8．海拔高度：＜1000M 9．充电电压：AC100V-240V 10．电源频率：50±1H Z 三、性能特点 1．温度测量：自动感应环境温度并记入测试结果。 2．遥控测试：通过遥控器实现远程遥控测试，让测试更加安全、方便、快捷。 3．内部电源：可使用AC220V交流电，也可由内置充电电池供电使用。 4．使用方便：中文菜单操作，测量数据显示直观，内置前换纸打印机换纸方便，打印速度快。 5．测量准确：全数字化处理，内建精密数学模型，测量精度高，测试结果重复性好。 6．可存储50组测试数据，掉电不丢失，并能随时查看打印。 7．携带方便：高度、体积、重量仅为同类产品的3 0 %～7 0 % ，携带方便。8、功能齐全：测量、显示、时钟、温度、结果打印一步 到位。
电网氧化锌避雷器在线监测和带电测试技术规定
电网氧化锌避雷器在线监测 和带电测试技术规定 一、总则 1．电网35～110kV变电站过电压保护采用氧化锌避雷器。为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的安全运行，特制定本规定。 2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。公司所属各部门、基建安装单位均应按此规定执行。 二、在线监测 （一）在线监测装臵的技术要求 1．带有避雷器动作次数计数器的在线监测装臵应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清晰、直观、密封可靠，上下端与接地线应能可靠连接。 2．在线监测装臵准确测量的量程应能满足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅的电流应满足下表要求：
（二）在线监测装臵的安装 1.在线监测装臵应安装在易于观察处，在保证安全要求的前提下，高度宜低些。 2．在线监测装臵上部引线与避雷器底部的引下线宜采用软连接过渡，或带有伸缩结构的硬连接。为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。 3.避雷器的底座无论气候状况如何变化应保持绝缘良好，否则应采用防雨等措施。 4.在避雷器爬距留有裕度的条件下，在线监测装臵宜采用屏蔽安装。 （三）运行监测 1.安装在线监测装臵后，应每天抄表一次（无人值守站至少每周抄表一次），除记录泄漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数。在雷电季到来之前，各站应对避雷器进行全面检查，登记避雷器放电次数，同时检修部应及时消缺，保证避雷器保持可投状态。 2.变电部在避雷器投运后，应确定所安装避雷器在晴天时运行电流正常值的变化范围（可以以两周记录的电流值变化范围来确定）。若在正常运行状态下，晴天或采用屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的
ZMOAⅢ氧化锌避雷器直流参数测试仪产品技术规范书(参考Word)
Z M O A-Ⅲ氧化锌避雷器直流参数测试仪 技术规范书 一、概述： ZMOA-Ⅲ氧化锌避雷器直流参数测试仪是专门用于检测10kV及以下电力系统用无间隙氧化锌避雷器MOA阀电间接触不良的内部缺陷，根据《电力设备预防性试验规程》 DL/T596-1996中14.2的规定，发电厂、变电所在每年雷雨季前和必要时应该对金属氧化物 避雷器做直流1mA电压（U 1mA ）和0.75 U 1mA 下泄漏电流的检测。 本公司根据实地测量需求对仪器进行了改进，将直流高压电源、测量和控制系统有机结合，缩小仪器体积，减轻重量。操作设置人性化，通过遥控器实现远程遥控测量，并根据测量规程要求增加了自动测量环境温度功能，带有大容量存储器，可存储50组测试数据，掉电不丢失。配备高速热敏打印机大大提高了测试结果打印速度。是电力系统以及氧化锌避雷器生产厂现场检验必不可少的设备。 二、产品关键字： 无间隙避雷器测试仪、避雷器直流参数测试仪、避雷器测试仪 三、采用标准：
DL/T 474.5-2006 《现场绝缘试验实施导则第5部分:避雷器试验》
DL/T 846-2004 《高电压测试设备通用技术条件系列标准》 DL/T 848-2004 《高压试验装置通用技术条件》 DL/T 596-2005 《电力设备预防性试验规程》 GB50150-2006 《电气装置安装工程电气设备交接试验标准》 GB1094.1-GB1094.6-96 《外壳防护等级》 GB2900 《电工名词术语》 GB/T16927.1~2-1997 《高电压试验技术》 GB4793-1984 《电子测量仪器安全要求》 GB191 《包装贮运标志》 GB/T.311-1997 《高压输变电设备的绝缘与配合》 四、仪器特点： 1．温度测量：自动感应环境温度并记入测试结果。 2．遥控测试：通过遥控器实现远程遥控测试，让测试更加安全、方便、快捷。 3．内部电源：可使用AC220V交流电，也可由内置充电电池供电使用。 4．使用方便：中文菜单，测量数据显示直观，内置前换纸打印机换纸方便，打印速度快。 5．测量准确：全数字化处理，内建精密数学模型，测量精度高，测试结果重复性好。 6．可存储50组测试数据，掉电不丢失，并能随时查看打印。 7．携带方便：高度、体积、重量仅为同类产品的3 0 %～7 0 % ，携带方便。 8、功能齐全：测量、显示、时钟、温度、结果打印一步到位。 五、主要技术参数： 1．测量范围：电压：0～30kV 纹波系数：≤1.5% 电流：0～1000μA 2．分辨率：电流：0.5μA 电压：0.1 kV
10KV避雷器试验报告
检测试验报告 客户名称：淮北供电公司 工程名称：淮北滂汪110kV变电站工程 项目名称：10kV氧化锌避雷器 检验时间：2012年8月27日 报告编号：AHQH—RET/KG19—001—022 报告编写/日期： 报告审核/日期： 报告批准/日期： （检测报告章） 安徽强华电力工程检测试验有限公司
检测试验日期：2012 年8月27号报告编号：AHQH-RET/KG19-001 样品名称：10kV氧化锌避雷器 设备安装位置：10kV线路10开关柜 三、直流泄漏电流及参考电压测量：温度：34℃湿度55% 五、本次检测使用仪器： （以下空白） 试验人员：
检测试验日期：2012 年8月27号报告编号：AHQH-RET/KG19-002 样品名称：10kV氧化锌避雷器 设备安装位置：10kV线路9开关柜 三、直流泄漏电流及参考电压测量：温度：34℃湿度55% 五、本次检测使用仪器： （以下空白） 试验人员：
检测试验日期：2012 年8月27号报告编号：AHQH-RET/KG19-003 样品名称：10kV氧化锌避雷器 设备安装位置：10kV线路8开关柜 三、直流泄漏电流及参考电压测量：温度：34℃湿度55% 五、本次检测使用仪器： （以下空白） 试验人员：
检测试验日期：2012 年8月27号报告编号：AHQH-RET/KG19-004 样品名称：10kV氧化锌避雷器 设备安装位置：10kV线路7开关柜 一、铭牌及安装位置: 二、绝缘电阻测量：温度：34℃湿度55% （单位:MΩ） 三、直流泄漏电流及参考电压测量：温度：34℃湿度55% 四、结论判断 五、本次检测使用仪器： （以下空白） 试验人员：
氧化锌避雷器测试仪使用操作规程(最新版)
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 氧化锌避雷器测试仪使用操作规 程(最新版)
氧化锌避雷器测试仪使用操作规程(最新版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 1操作程序 1.1使用前准备 1.1.1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。 1.1.2在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。 1.1.3选定试验区域（半径2米范围内、非人员经常出入或活动区域），选定或增设牢固拉设安全警示线固定物，悬挂高压危险标示牌（凡人员易进入方均应悬挂），区域试验过程中任何人不准接近高压区，确保试验时的人身安全。 1.1.4在高压区域内新敷设或就近利用一接地电阻≤10Ω的接地体,将接地线接于该接地体上 1.1.5、ZV控制箱、ZV高压发生器放置到干燥、平整的合适位置，按下图分别联接好电源线、电缆线和接地线。保护接地线与工作接地
线以及放电棒的接地线均应单独接到试品的地线上（即一点接地）。严禁各接地线相互串联。为此，应使用ZV专用接地线。（见图1） 1.1.6电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定拨盘开关设置在适当位置上，一般为1.15-1.20倍测试电压值。 1.2空载升压检查设备是否正常并调校实验设备。 1.2.1接通电源开关，此时绿灯亮，表示电源接通。 1.2.2按红色按钮，则红灯亮，表示高压接通。 1.3对试品进行泄漏及直流耐压试验 在进行1.1-1.2检查试验确认试验器无异常情况后即可开始进行试品的泄漏及直流耐压试验。将试品、地线等均联接好，人员撤除高压危险区域,设置安全警示线，检查无误后可打开电源。 1.3.110KV氧化锌避雷器试验 1.3.1.1顺时针方向平缓调节调压电位器，输出端即从零开始升压，升压速度以每秒3-5kV试验电压为宜。先升至所需电流的95%，再缓缓仔细升至所需的电流（1mA），然后从数显表上读出电压值（10KV 贯通线氧化锌避雷器大于25KV为正常）。 1.3.1.2对氧化锌避雷器进行0.75UDC-1mA测量，在Ⅰ的状态下按
避雷器试验报告模板
金属氧化锌避雷器试验报告 试验站名500kV 忻州变电站 型号Y10W1-200/520W 运行编号1#主变220kV侧避雷器额定电压（kV）200 持续运行电压（kV）156 制造厂家抚顺电瓷制造有限公司出厂编号51341/51250/51242出厂日期2005.12.06 投运日期2006.07.12 环境温度（℃）26 相对湿度（%）30 一.直流1mA电压U1mA及0.75U1mA下的泄漏电流 测试部位上节中节下节 A相U1mA（kV） 初值149.3 - 149.8 实测值150.0 - 150.4 初值差(%) 0.47 - 0.40 I(uA) 初值12.0 - 9.0 实测值18.4 - 20.7 初值差(%) - - - B相U1mA（kV） 初值152.2 - 149.2 实测值151.7 - 151.2 初值差(%) -0.33 - 1.34 I(uA) 初值16.0 - 15.0 实测值18.0 - 16.7 初值差(%) - - - C相U1mA（kV） 初值148.1 - 153.1 实测值150.3 - 152.0 初值差(%) 1.49 - -0.72 I(uA) 初值10.0 - 13.0 实测值22.3 - 15.9 初值差(%) - - - 试验仪器直流高压发生器仪器编号苏州海沃Z-VI-03试验标准： 1.U1mA初值差不超过±5%且不低于GB 11032规定值（注意值） 2. 0.75U1mA下的泄漏电流初值差≤30%或≤50 uA（注意值） 二.底座绝缘电阻 测试相别A相B相C相 测试结果（MΩ）10000 10000 10000 试验仪器绝缘电阻测试仪仪器编号日本共立3124-03 试验标准： 1.底座绝缘电阻≥100MΩ 三.放电计数器功能检查 检查相别A相B相C相 动作情况正常正常正常
氧化锌避雷器带电测试原理、方法和试验标准
氧化锌避雷器带电测试原理、方法和试验标准 （傅祺，成都铁路局供电处工程师 37883 张丕富，成都铁路局多元工程师） 摘要避雷器是保证牵引供电系统安全运行的重要设备之一，接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。由于电气化铁路运行的特殊性，常规避雷器预防性试验受天窗时间和现场条件限制，很难开展，氧化锌避雷器带电测试的研制使用为解决这一难题提供了新的途径。 关键词：接触网；避雷器；预防性试验； 1引言 避雷器是保证电力系统安全运行的重要设备之一，主要用于限制由线路传来的雷电过电压或操作引起的内部过电压。为保证金属氧化物避雷器的安全运行，必须定期测试避雷器的电气性能。接触网线路的雷电过电压保护基本上采用避雷器来完成，检测避雷器的主要手段仍然是周期性停电预试项目，这样既耗费了人力、物力，还常因停电原因不能完成避雷器预试项目。据统计，各线每年均有避雷器因自身原因发生击穿而造成停电的事故发生。 可见，避雷器运行状态是否良好、能否得到较好的监控，与铁路供电质量的稳定可靠有密切关系。这就需要我们尽快找到一种能解决该问题的方案。 2现状 按照《电力设备预防性试验规程》要求：变电所和接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。由于电气化铁路运行的特殊性，避雷器预防性试验目前存在很多问题：目前牵引供电系统氧化锌避雷器预防性试验的方法是直流耐压试验：即测试直流1mA 电压（U1mA）及（U1mA）下的泄漏电流。这种测试方法需要停电进行，测试结果受空气湿度和气温的影响较大。每台避雷器测试时间需要40分钟左右的天窗时间。 受馈线天窗影响，如天窗时间短、天窗时间多数为夜间、繁忙区段天窗时间无法保证等因素（特别是高铁区段，馈线天窗几乎不可能安排在天气晴朗的白天），造成变电所馈线避雷器及接触网线路避雷器每年的预防性试验无法正常进行，给供电设备运行带来了很大的安全隐患，近年来多次发生接触网避雷器炸裂导致供电中断的事故。 为解决以上问题，我们需要采取一种新的不需要停电，在运行情况下就可以进行避雷器检测的方法，确认避雷器状态是否良好。 3.测试原理 运行状态的氧化锌避雷器，在运行电压下的总泄漏电流包括阻性电流和容性电流。在正常情况下流过金属氧化物避雷器的主要为容性电流，阻性电流只占很小的一部分，约为
避雷器的分类及氧化锌避雷器优点 (图文) 民熔
避雷器的分类及氧化锌避雷器优点 避雷器的种类很多，包括金属氧化物避雷器、线型金属氧化物避雷器、无间隙线型金属氧化物避雷器、全绝缘复合护套金属氧化物避雷器、可拆卸式避雷器。 避雷器主要有管式避雷器、阀式避雷器和氧化锌避雷器。 每种避雷器的主要工作原理不同，但其工作本质是相同的，即保护通信电缆和通信设备不受损坏。 管式避雷器实际上是一种具有高灭弧能力的保护间隙。它由两个串联间隙组成。大气中有一个间隙，叫做外部间隙。其任务是隔离工作电压，防止采气管道被流经管道的工频泄漏电流烧毁； 另一种安装在燃气管道内，称为内间隙或灭弧间隙。管式避雷器的灭弧能力与工频连续电流有关。这是一种间隙式避雷器，主要用于供电线路的防雷。 阀式避雷器由火花隙和阀片电阻组成，由特种碳化硅制成。 采用碳化硅制成的发电机电阻能有效地防止雷电和高压，保护设备。 当有雷电高电压时，火花间隙被击穿，阀片电阻的电阻值下降，将雷电流引入大地，这就保护了线缆或电气设备免
受雷电流的危害。在正常的情况下，火花间隙是不会被击穿的，阀片电阻的电阻值较高，不会影响通信线路的正常通信。 氧化锌避雷器是一种保护性能优越、质量轻、耐污秽、性能稳定的避雷设备。它主要利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小(微安或毫安级);当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。 以上介绍了几种避雷器，每种避雷器各自有各自的优点和特点，需要针对不同的环境进行使用，才能起到良好的避雷效果。
氧化锌避雷器型号介绍： 民熔 HY5WS-17/50氧化锌避雷器10KV高压配电型 A级复合避雷器 产品型号: HY5WS- 17/50 额定电压: 17KV 产品名称:氧化锌避雷器 直流参考电压: 25KV 持续运行电压: 13.6KV
氧化锌避雷器测试仪使用操作规程(2021新版)
氧化锌避雷器测试仪使用操作规程(2021新版) The safety operation procedure is a very detailed operation description of the work content in the form of work flow, and each action is described in words. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0804
氧化锌避雷器测试仪使用操作规程(2021 新版) 1操作程序 1.1使用前准备 1.1.1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。 1.1.2在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。 1.1.3选定试验区域（半径2米范围内、非人员经常出入或活动区域），选定或增设牢固拉设安全警示线固定物，悬挂高压危险标示牌（凡人员易进入方均应悬挂），区域试验过程中任何人不准接近高压区，确保试验时的人身安全。 1.1.4在高压区域内新敷设或就近利用一接地电阻≤10Ω的接
地体,将接地线接于该接地体上 1.1.5、ZV控制箱、ZV高压发生器放置到干燥、平整的合适位置，按下图分别联接好电源线、电缆线和接地线。保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上（即一点接地）。严禁各接地线相互串联。为此，应使用ZV专用接地线。（见图1） 1.1.6电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定拨盘开关设置在适当位置上，一般为1.15-1.20倍测试电压值。 1.2空载升压检查设备是否正常并调校实验设备。 1.2.1接通电源开关，此时绿灯亮，表示电源接通。 1.2.2按红色按钮，则红灯亮，表示高压接通。 1.3对试品进行泄漏及直流耐压试验 在进行1.1-1.2检查试验确认试验器无异常情况后即可开始进行试品的泄漏及直流耐压试验。将试品、地线等均联接好，人员撤除高压危险区域,设置安全警示线，检查无误后可打开电源。
氧化锌避雷器特性测试仪说明书
HRYBJ 氧化锌避雷器特性测试仪 使用说明书 一、概述： HRYBJ 氧化锌避雷器特性测试仪是用于现场和实验室检测避雷器各项相关电气参数的专用仪器，广泛应用于氧化锌避雷器的现场在线监测（带电测试）和实验室（停电检修）的测试中。符合中华人民共和国电力行业标准《DL474.5—92现场绝缘试验实施导则—避雷器试验》的要术。本仪器采用微电脑进行采样、控制等先进技术，可测量氧化锌避雷器在工频电压下的全电流、三次谐波、阻性电流、阻性电流峰值、容性电流、有功功率等。在直流试验中，可测出氧化锌避雷器的全电流。并显示电压、电流的波形及打印输出。采用大屏幕液晶显示，汉字菜单提示操作，使人机交换功能更强,同时提供现场的接线显示。本仪器具有接线简单、测量精度高、可靠性强等特点。 二、仪器面板结构图： 输入 1 2． 电压信号输入端； 7．电源开关； 3． 安全接地端 ８. 微型打印机；
4．液晶对比度调节；；９．菜单操作键。 5．电源插座； 三、主要技术指标： 1．测量参数及范围 试验电压：kV 三次谐波电压：kV 全电流（峰值）：0~ 10 mA 三次谐波电流：0~ 10 mA 阻性电流（峰值）：0~ 10 mA 阻性电流峰值：0~ 10 mA 容性电流（峰值）：0~ 10 mA 避雷器功耗：0~ 4W(pt为1：1) 除显示上述各测量值外，还可显示电压及全电流的波形。 2．测量误差： 试验电压：±5% 全电流：±2% 阻性电流：±5% 容性电流：±5% 避雷器功耗：±5% 3．输入信号： 电压信号（PT的低压测）：AC 5 ~ 200V 电流信号：AC 0 ~ 10mA 4．工作电源： AC 220V±10% 50Hz 四、使用方法： 1．将仪器的接地端可靠的接地并接通电源，打开电源开关显示屏显示为： 点击“确认”键屏幕进入显示接线方式
