电网氧化锌避雷器在线监测和带电测试技术规定
氧化锌避雷器带电测试原理、方法和试验标准
氧化锌避雷器带电测试原理、方法和试验标准（傅祺，成都铁路局供电处工程师 37883张丕富，成都铁路局多元工程师）摘要避雷器是保证牵引供电系统安全运行的重要设备之一，接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。
由于电气化铁路运行的特殊性，常规避雷器预防性试验受天窗时间和现场条件限制，很难开展，氧化锌避雷器带电测试的研制使用为解决这一难题提供了新的途径。
关键词：接触网；避雷器；预防性试验；1引言避雷器是保证电力系统安全运行的重要设备之一，主要用于限制由线路传来的雷电过电压或操作引起的内部过电压。
为保证金属氧化物避雷器的安全运行，必须定期测试避雷器的电气性能。
接触网线路的雷电过电压保护基本上采用避雷器来完成，检测避雷器的主要手段仍然是周期性停电预试项目，这样既耗费了人力、物力，还常因停电原因不能完成避雷器预试项目。
据统计，各线每年均有避雷器因自身原因发生击穿而造成停电的事故发生。
可见，避雷器运行状态是否良好、能否得到较好的监控，与铁路供电质量的稳定可靠有密切关系。
这就需要我们尽快找到一种能解决该问题的方案。
2现状按照《电力设备预防性试验规程》要求：变电所和接触网线路上使用的避雷器均需在雷雨季节来临前进行一次预防性试验以证明避雷器的电气性能良好，可以正常运行，能保证供电系统安全运行。
由于电气化铁路运行的特殊性，避雷器预防性试验目前存在很多问题：目前牵引供电系统氧化锌避雷器预防性试验的方法是直流耐压试验：即测试直流1mA 电压（U1mA）及（U1mA）下的泄漏电流。
这种测试方法需要停电进行，测试结果受空气湿度和气温的影响较大。
每台避雷器测试时间需要40分钟左右的天窗时间。
受馈线天窗影响，如天窗时间短、天窗时间多数为夜间、繁忙区段天窗时间无法保证等因素（特别是高铁区段，馈线天窗几乎不可能安排在天气晴朗的白天），造成变电所馈线避雷器及接触网线路避雷器每年的预防性试验无法正常进行，给供电设备运行带来了很大的安全隐患，近年来多次发生接触网避雷器炸裂导致供电中断的事故。
氧化锌避雷器带电测试仪标准
氧化锌避雷器带电测试仪标准
锌氧化避雷器是众多电气设备的安全保护装置，在电力系统的安全运行中发挥着重要作用。
因此，对此类设备的电气性能有着严格的测试标准。
用于测量锌氧化避雷器的电气性能的是锌氧化避雷器带电测试仪。
本文将介绍锌氧化避雷器带电测试仪的测试标准。
锌氧化避雷器带电测试仪的常规检测内容包括：尺寸测量，电品质测试，不同温度环境下电性能测量，耐久性测量，施击效应测量，绝缘阻值测量，撞击试验等。
带电测试仪的测试要求非常严格，必须保证测量的精度和准确性，以便更准确地反映锌氧化避雷器的电气性能。
锌氧化避雷器带电测试仪测试时，首先需要检查避雷器和测试仪的连接稳定性，然后进行测量分析，最后检查电气状态是否符合标准要求。
在测试期间，要经常检查和更换连接线，以确保测量数据的准确性。
此外，测试温度也必须遵守标准要求。
锌氧化避雷器是安全保护装置，其电气性能的测量和分析直接影响着电力系统的安全运行，因此它的测量标准要求非常严格。
锌氧化避雷器带电测试仪能够准确测量避雷器的电气性能，及时发现问题，为电力系统的安全运行提供保障。
氧化锌避雷器的带电测试及在线监测
量。这时， 阻性电流中的谐波分量不但包含 MOA 本身引起的谐波分量， 同时也
包含电网谐波电 压引起的谐波分量。这样在测量全阻性电流时就会产生偏差。
为了排除系统谐波的影响， 在测试 MOA 阻性电流的同时， 实时测试系统的谐 波电压 ， 然后再由测试仪补偿电流中系统谐波引起的谐波含量， 从而得到不受
陷， 尤其是阀体受潮、 内部元件老化等。
采用的网络通信标准包括 EI RS- 232C, EIA RS- 422/485 和 A
CAN(Controller Area Network， 控制器局域网)等。
CAN 属于现场总线的范畴，它是一种有效支持分布式控制或实 时控制的串行通信网络。 CAN 是一种多主站局部网络， 多个单片机可 通过 CAN控制器挂到 CAN 总线上。CAN 具有强有力的检错功能以
避雷器是电网中保护电力设备免受过电 压危害
的重要设备， 其运行的可靠性将直接影响到电力系统
示。将试验设备的电 流回路并联于 MOA 计数器两端， 即可获得 MOA 的泄漏电 流(计数器内阻大， 试验时可不计分流 )。将试验设备的电压回路并接于母线 盯
二次电压端子， 可获得母线电 压相位。经过傅立叶变换可以得到基波和各种谐波
度校正法。 由于 B 相受到的干扰基本上是相互抵消的， 补偿角度 4o 0。 P e= 对 A, C 相设置补偿角度， 将该补偿角度“ 到电 加” 流电 压夹角 华中。A, C 相分
别补偿， ,= (wA 1200 )/2,} c=一pc,- 1200 )/20 < 的测量方法是:选择B相 go cpo (c pc
及优先 权和仲裁功能， 可在高噪声干扰环境中 使用， 其最高通信速率
可达 1 Mb/s ， 最大通信距离可达 10 km , 所以近年来在电力系统中发 挥着越来越大的作用。 CAN 总线是一种串行数据通信协议。 CAN 在 总线通信接口中集成了CAN 协议的物理层和数据链路层功能， 可完
电网氧化锌避雷器在线监测和带电测试技术规定
电网氧化锌避雷器在线监测和带电测试技术规定一、总那么1．电网35～110kV变电站过电压爱惜采纳氧化锌避雷器。
为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的平安运行，特制定本规定。
2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。
公司所属各部门、基建安装单位均应按此规定执行。
二、在线监测（一）在线监测装置的技术要求1．带有避雷器动作次数计数器的在线监测装置应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清楚、直观、密封靠得住，上下端与接地线应能靠得住连接。
2．在线监测装置准确测量的量程应能知足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅的电流应知足下表要求：（二）在线监测装置的安装1.在线监测装置应安装在易于观看处，在保证平安要求的前提下，高度宜低些。
2．在线监测装置上部引线与避雷器底部的引下线宜采纳软连接过渡，或带有伸缩结构的硬连接。
为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。
3.避雷器的底座不管气候状况如何转变应维持绝缘良好，不然应采纳防雨等方法。
4.在避雷器爬距留有裕度的条件下，在线监测装置宜采纳屏蔽安装。
（三）运行监测1.安装在线监测装置后，应天天抄表一次（无人值守站至少每周抄表一次），除记录泄漏电流外，还应记录时刻、运行电压、环境温度、气候状况等参数。
在雷电季到来之前，各站应付避雷器进行全面检查，记录避雷器放电次数，同时检修部应及时消缺，保证避雷器维持可投状态。
2.变电部在避雷器投运后，应确信所安装避雷器在晴天时运行电流正常值的转变范围（能够以两周记录的电流值转变范围来确信）。
假设在正常运行状态下，晴天或采纳屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的1．2倍，记录人员应及时上报生技部，并天天增加一次抄表。

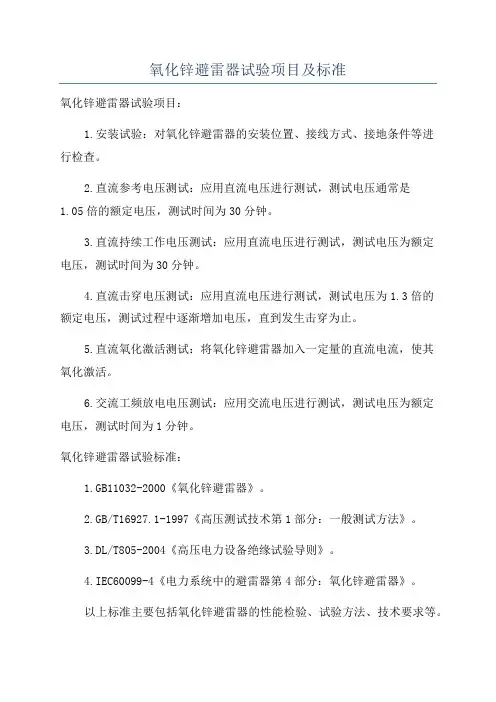

氧化锌避雷器试验项目及标准
氧化锌避雷器试验项目及标准
氧化锌避雷器试验项目：
1.安装试验：对氧化锌避雷器的安装位置、接线方式、接地条件等进
行检查。
2.直流参考电压测试：应用直流电压进行测试，测试电压通常是
1.05倍的额定电压，测试时间为30分钟。
3.直流持续工作电压测试：应用直流电压进行测试，测试电压为额定
电压，测试时间为30分钟。
4.直流击穿电压测试：应用直流电压进行测试，测试电压为1.3倍的
额定电压，测试过程中逐渐增加电压，直到发生击穿为止。
5.直流氧化激活测试：将氧化锌避雷器加入一定量的直流电流，使其
氧化激活。
6.交流工频放电电压测试：应用交流电压进行测试，测试电压为额定
电压，测试时间为1分钟。
氧化锌避雷器试验标准：
1.GB11032-2000《氧化锌避雷器》。
2.GB/T16927.1-1997《高压测试技术第1部分：一般测试方法》。
3.DL/T805-2004《高压电力设备绝缘试验导则》。
4.IEC60099-4《电力系统中的避雷器第4部分：氧化锌避雷器》。
以上标准主要包括氧化锌避雷器的性能检验、试验方法、技术要求等。
电网氧化锌避雷器在线监测和带电测试技术规定
电网氧化锌避雷器在线监测和带电测试技术规定一、总则1．电网35～110kV变电站过电压保护采用氧化锌避雷器。
为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的安全运行，特制定本规定。
2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。
公司所属各部门、基建安装单位均应按此规定执行。
二、在线监测（一）在线监测装置的技术要求1．带有避雷器动作次数计数器的在线监测装置应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清晰、直观、密封可靠，上下端与接地线应能可靠连接。
2．在线监测装置准确测量的量程应能满足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅的电流应满足下表要求：1.在线监测装置应安装在易于观察处，在保证安全要求的前提下，高度宜低些。
2．在线监测装置上部引线与避雷器底部的引下线宜采用软连接过渡，或带有伸缩结构的硬连接。
为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。
3.避雷器的底座无论气候状况如何变化应保持绝缘良好，否则应采用防雨等措施。
4.在避雷器爬距留有裕度的条件下，在线监测装置宜采用屏蔽安装。
（三）运行监测1.安装在线监测装置后，应每天抄表一次（无人值守站至少每周抄表一次），除记录泄漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数。
在雷电季到来之前，各站应对避雷器进行全面检查，登记避雷器放电次数，同时检修部应及时消缺，保证避雷器保持可投状态。
2.变电部在避雷器投运后，应确定所安装避雷器在晴天时运行电流正常值的变化范围（可以以两周记录的电流值变化范围来确定）。
若在正常运行状态下，晴天或采用屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的1．2倍，记录人员应及时上报生技部，并每天增加一次抄表。
10-35kV氧化锌避雷器技术规范
35kV无间隙金属氧化物避雷器技术规范书工程项目：广西电网公司年月目录1．总则2．使用环境条件3．技术参数和性能要求4．供货范围5．卖方在投标时应提供的资料6．技术资料和图纸交付进度7．包装、贮存和运输8．技术服务与设计与联络1．总则1.1本规范书适用于10－35kV氧化锌避雷器（以下简称避雷器），它提出该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。
1.3如果供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书中以“对规范书的意见和与规范书的差异”为标题的专门章节加以详细描述。
1.4本设备技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5供方须执行现行国家标准和行业标准。
应遵循的主要现行标准如下。
下列标准所包含的条文，通过在本技术规范中引用而构成为本技术规范的条文。
本技术规范出版时，所示版本均为有效。
所有标准都会被修订，供需双方应探讨使用下列标准最新版本的可能性。
有矛盾时，按现行的技术要求较高的标准执行。
GB 311.1-1997 高压输变电设备的绝缘配合GB 7354-1987 局部放电测量GB 11032-2000 交流无间隙金属氧化物避雷器GB50150－1991电气装置安装工程电气设备交接试验标准GB11604－1989高压电器设备无线电干扰测试方法DL/T804-2002 交流电力系统金属氧化物避雷器使用导则JB/T 8952-1999 35kV及以下交流系统用复合外套无间隙金属氧化物避雷器JB/Z336－1989 避雷器用橡胶密封件及材料规范1.6本设备技术规范书未尽事宜，由需供双方协商确定。
氧化锌避雷器带电测试仪操作规程
氧化锌避雷器带电测试仪操作规程1.仪器准备a.确保测试仪器的工作状态良好，电源充足。
b.确保测试仪器的仪表和连接线没有损坏或破裂。
c.检查测试仪器的接地，确保接地良好。
2.测试仪器连接a.将仪器的电源插头插入有效接地的电源插座，并确认连接稳定。
b.将测试仪的接线插头插入仪器的输出接口，并确认连接稳定。
c.将接线插头的另一端插入待测试的氧化锌避雷器的测试端口，并确认连接稳定。
3.避雷器安全检查a.检查待测试的氧化锌避雷器是否有可见的损坏、破裂或漏电现象，如有，不得进行带电测试。
b.检查避雷器的连接线是否完好，没有断裂或接触不良现象。
4.测试仪器设置a.将测试仪器的测量范围设置为与待测试氧化锌避雷器额定电压相适应。
b.如果仪器有自动调节功能，可选择该功能。
5.带电测试操作a.确保自身的防护设备齐全，如手套、护目镜等。
b.打开测试仪器的电源开关，并注意仪器的指示灯是否工作正常。
c.缓慢逐渐增加测试仪器的输出电压，直到达到待测试氧化锌避雷器的额定电压。
d.维持稳定电压1分钟以上，并观察避雷器的指示灯或指示器是否正常工作。
e.缓慢将测试仪器的输出电压降至零，并断开测试仪器与氧化锌避雷器的连接。
f.关闭测试仪器的电源开关。
6.检测结果记录a.将测试仪器的读数记录下来，并标注测试的日期、时间、测试仪器型号和待测试的氧化锌避雷器信息。
b.如发现测试过程中的异常现象，如氧化锌避雷器破裂、爆炸等，应在记录中详细描述并报告有关部门。
7.测试仪器清理a.关闭测试仪器的电源开关，并拔除电源插头。
b.使用干净的软布清洁测试仪器的外表面和连接线插头等部分。
c.如有必要，定期进行测试仪器的校准和维护。
8.安全注意事项a.严禁在无经验或未接受培训的人员指导下进行带电测试操作。
b.在带电测试时，应穿好绝缘手套，戴好护目镜等个人防护装备。
c.在测试仪器连接时，应确保仪器和避雷器的连接稳定，避免出现电击或其他安全事故。
d.在测试过程中，应仔细观察避雷器和仪器的工作情况，如有异常应立即停止测试并排除故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

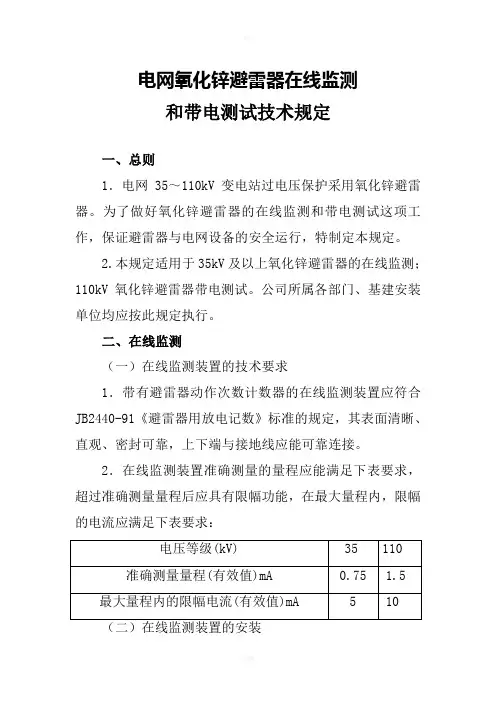

电网氧化锌避雷器在线监测
和带电测试技术规定
一、总则
1．电网35～110kV变电站过电压保护采用氧化锌避雷器。
为了做好氧化锌避雷器的在线监测和带电测试这项工作，保证避雷器与电网设备的安全运行，特制定本规定。
2.本规定适用于35kV及以上氧化锌避雷器的在线监测；110kV氧化锌避雷器带电测试。
公司所属各部门、基建安装单位均应按此规定执行。
二、在线监测
（一）在线监测装置的技术要求
1．带有避雷器动作次数计数器的在线监测装置应符合JB2440-91《避雷器用放电记数》标准的规定，其表面清晰、直观、密封可靠，上下端与接地线应能可靠连接。
2．在线监测装置准确测量的量程应能满足下表要求，超过准确测量量程后应具有限幅功能，在最大量程内，限幅
的电流应满足下表要求：
（二）在线监测装置的安装
1.在线监测装置应安装在易于观察处，在保证安全要求的前提下，高度宜低些。
2．在线监测装置上部引线与避雷器底部的引下线宜采用软连接过渡，或带有伸缩结构的硬连接。
为排除由于MOA 底座用4个小瓷瓶支撑，螺栓孔易积水分流所致在线监测仪数值明显降低，底座选用单个大瓷柱支撑。
3.避雷器的底座无论气候状况如何变化应保持绝缘良好，否则应采用防雨等措施。
4.在避雷器爬距留有裕度的条件下，在线监测装置宜采用屏蔽安装。
（三）运行监测
1.安装在线监测装置后，应每天抄表一次（无人值守站
至少每周抄表一次），除记录泄漏电流外，还应记录时间、运行电压、环境温度、气候状况等参数。
在雷电季到来之前，各站应对避雷器进行全面检查，登记避雷器放电次数，同时检修部应及时消缺，保证避雷器保持可投状态。
2.变电部在避雷器投运后，应确定所安装避雷器在晴天时运行电流正常值的变化范围（可以以两周记录的电流值变化范围来确定）。
若在正常运行状态下，晴天或采用屏蔽安装的避雷器的运行电流增加到正常值上限的1．1倍；雨天或湿度大于85%时，避雷器的运行电流增加到正常值上限的1．2倍，记录人员应及时上报生技部，并每天增加一次抄表。
若避雷器的运行电流在晴天或采用屏蔽安装的超过正常值1．2倍，雨天超过正常值上限1．3倍，巡视人员应立即上报生技部，由生技部安排试验人员进行带电测试或停电试验。
当避雷器运行电流下降到正常值下限0．9倍时，记录人员应上报，专责人应进行原因分析，并组织有关部门进行处理。
三、带电测试
1.带电测试宜采用补偿法原理的测试仪。
2.进行带电测试时，带电测试电流回路应接触良好，必要时，接头应进行除锈处理。
3.各地区因运行情况不同，避雷器的阻性电流将有差异，各相关部门应认真总结运行经验。
原则上，110kV及以下电压等级的避雷器阻性电流不宜超过200μA，若超过200μA 应加强带电测试，至少每周进行一次，超过250μA时，应停电试验；若由于干扰阻性电流初始值已超过200μA时，阻性电流增加到1．2倍，应每周进行带电测试一次，增加到1．3倍应做停电试验。
4.停电试验应查明是避雷器内部或外部问题，若有必要还应进行持续运行电压下的阻性电流和全电流测量。
5. 检修部应做好每年避雷器带电测试的数据收集及整理工作，新投运避雷器首检尽量安排进行停电试验，受条件限制无法停电进行试验的，可安排进行一次带电测试，其后至少在雷电季节前后各进行一次带电测试，对比阻性电流数
据以确定设备是否正常。
6.避雷器累计动作10次应进行一次带电测试，对释放雷电流超过标称放电电流值的避雷器应进行一次带电测试。
四、在线监测和带电测试的控制标准
1.附表中提供的数据是采用LCD—4、RCD—3型、RCD —4型SD—8902型或MD—20型仪器测量运行中MOA 阻性电流和全电流的正常值，其它型号的仪器测量的结果可能存在较大的差异。
2.在执行本规定中，若有疑议，请与生产技术部联系。
附表：运行中110kV及以上MOA阻性电流及全电流的正常值范围。
