(整理)褥垫层技术交底

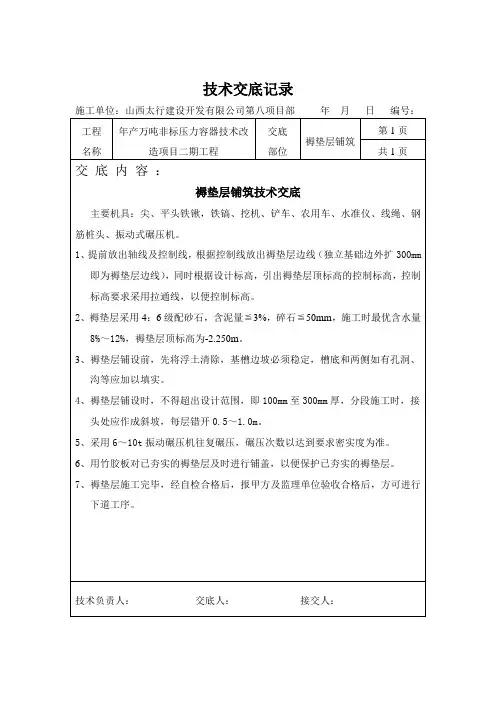

褥垫层技术交底记录
施工单位：山西太行建设开发有限公司第八项目部年月日编号：
工程
名称
年产万吨非标压力容器技术改造项目二期工程
交底
部位
褥垫层铺筑
第1页
共1页
交 底 内 容 ：
褥垫层铺筑技术交底
主要机具：尖、平头铁锹，铁镐、挖机、铲车、农用车、水准仪、线绳、制线放出褥垫层边线（独立基础边外扩300mm即为褥垫层边线），同时根据设计标高，引出褥垫层顶标高的控制标高，控制标高要求采用拉通线，以便控制标高。
5、采用6～10t振动碾压机往复碾压，碾压次数以达到要求密实度为准。
6、用竹胶板对已夯实的褥垫层及时进行铺盖，以便保护已夯实的褥垫层。
7、褥垫层施工完毕，经自检合格后，报甲方及监理单位验收合格后，方可进行下道工序。
技术负责人：交底人：接交人：
2、褥垫层采用4：6级配砂石，含泥量≦3%，碎石≦50mm，施工时最优含水量8%～12%，褥垫层顶标高为-2.250m。
3、褥垫层铺设前，先将浮土清除，基槽边坡必须稳定，槽底和两侧如有孔洞、沟等应加以填实。
4、褥垫层铺设时，不得超出设计范围，即100mm至300mm厚，分段施工时，接头处应作成斜坡，每层错开0.5～1.0m。
褥垫层、垫层技术交底记录
工程名称日期交底部位褥垫层、垫层页数共8页交底内容：一、材料要求0.5～1cm粒径碎石、C15商品砼。
二、主要机具水准仪、水准尺、钢卷尺、平头铁锹、抹子、手推车、蛙式打夯机、挖掘机、铲车、挖掘机、自卸式土方车、混凝土罐车、汽车泵、平板振动器等。
三、作业条件：1、褥垫层、垫层方案及施工图纸已经确定。
2、清除基底垃圾等杂物，清除积水淤泥，组织有关单位进行验槽，包括轴线尺寸、水平标高以及有无积水等情况，办好基槽隐蔽等手续。
3、对碎石进行材料现场验收，符合要求，运输路线畅通。
4、确定复合地基承载力特征值、单桩竖向承载力特征值、检测桩身完整性，复合地基承载力特征值通过现场复合地基载荷试验确定，单桩竖向承载力特征值通过静载荷试验确定，桩身完整性通过低应变法确定，以上试验均需在桩身强度达到设计要求并满足规范规定的养护期后由有相应资质的单位完成，待检测合格经设计方核认后方可进行施工。
5、所有施工材料、机械、人员已经进场，且具备施工条件。
四、操作工艺工艺流程：测量放线→褥垫层施工→测量放线→模板支设→混凝土垫层→混凝土养护。
工程名称日期交底部位褥垫层、垫层页数共8页五、施工工艺5.1测量放线根据施工技术交底、施工图纸对褥垫层位置进行定位放线，按设计要求褥垫层铺设范围应超出素垫层边缘不小于200mm。
放线完毕后经项目部相关管理人员对位置及角度进行验收，验收合格后方可进行下道工序。
工程名称日期交底部位褥垫层、垫层页数共8页5.2褥垫层施工待CFG桩基检测合格经设计方核认后，分层进行回填230mm 厚粒径5～10 mm 的碎石褥垫层，每层铺设厚度150-200mm 。
碎石垫层每边比素垫层边缘宽200mm ，褥垫层夯填度不得大于0.9 。
工程名称日期交底部位褥垫层、垫层页数共8页（1）将地基表面的浮土和杂质清除干净，平整地基，妥善保护基坑边坡，防止坍土混入砂石垫层中。
（2）对回填料进行检查，对粒径过大的碎石应及时挑选出来，按照设计要求采用粒径合适良好的碎石。
技术交底(褥垫层)
二、机具准备
手推车、铁锹、平板振动器
三、作业条件
地基验槽合格后。
四、施工方法
1、施工顺序：放垫层边线→抄标高→铺碎石褥垫层→振实→标高复测→找平验收
2、操作要点：
（1）褥垫层厚度200㎜，范围应超出基础边缘200㎜。根据控制轴线用白灰撒出褥垫层边线，各拐角插上小木桩或钢筋桩，以控制好边线。
（5）电梯、集水井基坑斜坡褥垫层的铺设：斜面褥垫层不铺设直接采用砼垫层，在截CFG桩时按照斜坡最低点截桩然后铺设褥垫层（0~200mm），铺至与轮廓斜面平。
3、允许偏差
（2）边模采用土模或者辅助木模，清桩间土过程中应严格按边线清挖土。
（3）沿褥垫层铺设范围内做5m*5m标高控制桩，以控制褥垫层铺设厚度。
（4）虚铺每层10～15cm厚的碎石，分两层铺设，采用平板振动器振密，压振数遍（夯实度不大于0.9），在夯实前根据天气适当的洒水，以保持砂石的最佳含水量，控制振速。振实后的碎石褥垫层厚度为200mm，褥垫层顶面标高为（绝对标高15.79m）（下挖部分参照相应标高）。振完后，需拉上标高控制线，检查表面平整度，不得有明显凹凸起伏现象。
褥垫层安全技术交底记录
2、现场施工用电由专业电工负责管理，保证持证上岗，照章作业，确保用电安全。
3、机械设备派专人定期检修，保证运转良好，非专业人员不得随便操作动用电器和机械设备。
4、夜间施工应有足够的照明，照明设施应固定牢靠，尤其是照明灯，以免漏电伤人。
5、在危险位置应设置明显的警示标志。
6、严禁站在基坑边往下眺望。
7、严禁酒后上岗，严禁脱岗、离岗，严禁打架斗殴。
三、扬尘治理要求
褥垫层施工时根据扬尘治理的要求，施工道路不得有扬尘，洒水车定时对施工道路进行洒水湿润，装载机拌合作业范围内配置雾炮降尘，砂石裸露部分及拌合材料堆积处及时用防尘网覆盖。
1、作业前扬尘防治设备物资配备齐全，如防尘网、洒水车、雾炮机。
安全技术交底记录
Hale Waihona Puke 施工单位：工程名称分部工程名称
基础
分项工程名称
褥垫层施工
交底日期
交底内容：
一、危险源
序号
危险源名称
可能造成的伤害
1
基坑工程临边防护不牢固、破损
人、料坠入基坑，砸伤等
2
机械带病作业
机械伤害
3
机械工作范围内无监护人
机械伤害
4
临时用电不规范
触电
5
夜间施工
掉落、机械伤害、触电
二
二、安全注意事项
2、机械拌合时，在作业面内开启雾炮机。
3、洒水车定时洒水降尘，风力≥4级时停止土方作业。
4、车辆出施工大门前必须对车辆全面冲洗，避免带泥上路。
技术负责人
安全员
被交底人

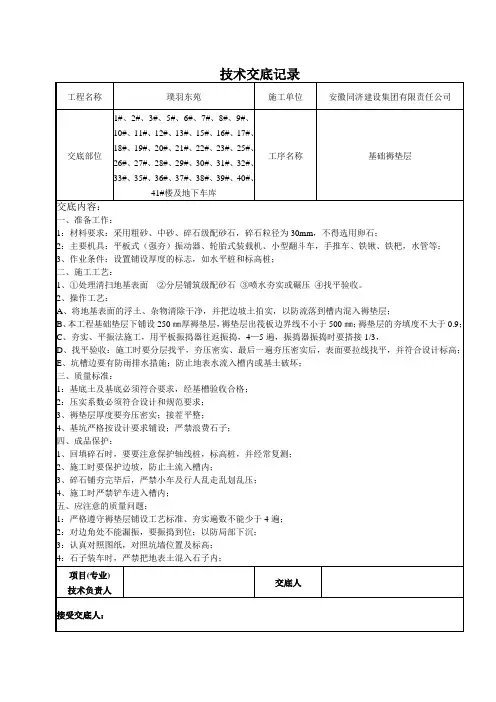

褥垫层技术交底
3、碎石铺夯完毕后，严禁小车及行人乱走乱划乱压；
4、施工时严禁铲车进入槽内；
五、应注意的质量问题：
1：严格遵守褥垫层铺设工艺标准、夯实遍数不能少于4遍；
2：对边角处不能漏振，要振捣到位；以防局部下沉；
3：认真对照图纸，对照坑墙位置及标高；
4：石子装车时，严禁把地表土混入石子内；
2、操作工艺：
A、将地基表面的浮土、杂物清除干净，并把边坡土拍实，以防流落到槽内混入褥垫层；
B、本工程基础垫层下铺设250㎜厚褥垫层，褥垫层出筏板边界线不小于500㎜；褥垫层的夯填度不大于0.9；
C、夯实、平振法施工，用平板振捣器往返振捣，4—5遍，振捣器振捣时要搭接1/3，
D、找平验收：施工时要分层找平，夯压密实、最后一遍夯压密实后，表面要拉线找平，并符合设计标高；
工序名称
基础褥垫层
交底内容：
1、准备工作：
1：材料要求：采用粗砂、中砂、碎石级配砂石，碎石粒径为30mm，不得选用卵石；
2：主要机具：平板式（强夯）振动器、轮胎式装载机、小型翻斗车，手推车、铁锹、铁杷，水管等；
3、作业条件：设置铺设厚度的标志，如水平桩和标高桩；
2、施工工艺：
1、①处理清扫地基表面②分层铺筑级配砂石③喷水夯实或碾压④找平验收。
项目(专业)
技术负责人
交底人
接受交底人：
E、坑槽边要有防雨排水措施；防止地表水流入槽内或基土破坏；
3、质量标准：
1：基底土及基底必须符合要求，经基槽验收合格；
2：压实系数必须符合设计和规范要求；
3、褥垫层厚度要夯压密实；接茬平整；
4、基坑严格按设计要求铺பைடு நூலகம்；严禁浪费石子；
褥垫层技术交底

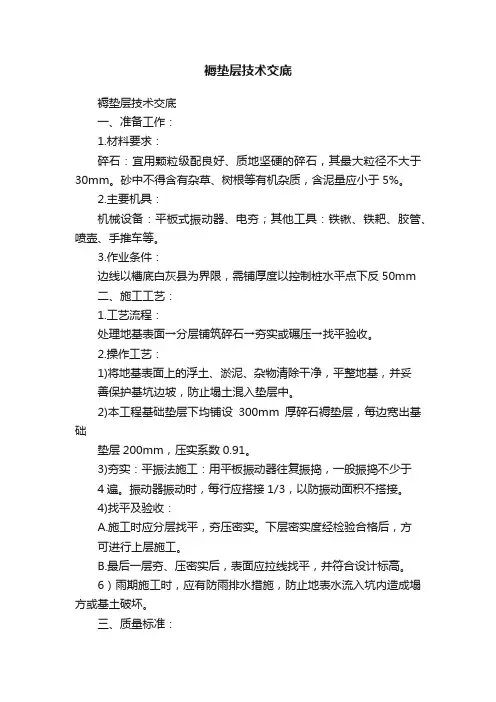

褥垫层技术交底褥垫层技术交底一、准备工作：1.材料要求：碎石：宜用颗粒级配良好、质地坚硬的碎石，其最大粒径不大于30mm。
砂中不得含有杂草、树根等有机杂质，含泥量应小于5%。
2.主要机具：机械设备：平板式振动器、电夯；其他工具：铁锹、铁耙、胶管、喷壶、手推车等。
3.作业条件：边线以槽底白灰县为界限，需铺厚度以控制桩水平点下反50mm二、施工工艺：1.工艺流程：处理地基表面→分层铺筑碎石→夯实或碾压→找平验收。
2.操作工艺：1)将地基表面上的浮土、淤泥、杂物清除干净，平整地基，并妥善保护基坑边坡，防止塌土混入垫层中。
2)本工程基础垫层下均铺设300mm厚碎石褥垫层，每边宽出基础垫层200mm，压实系数0.91。
3)夯实：平振法施工：用平板振动器往复振捣，一般振捣不少于4遍。
振动器振动时，每行应搭接1/3，以防振动面积不搭接。
4)找平及验收：A.施工时应分层找平，夯压密实。
下层密实度经检验合格后，方可进行上层施工。
B.最后一层夯、压密实后，表面应拉线找平，并符合设计标高。
6）雨期施工时，应有防雨排水措施，防止地表水流入坑内造成塌方或基土破坏。
三、质量标准：1）基底的土质必须符合要求。
2）压实系数必须符合设计要求和施工规范的规定。
3）厚度应夯压密实，接槎平整。
四、成品保护：1.回填碎石时，应注意保护好现场轴线桩、标高桩，并应经常复测。
2.施工中必须保证边坡稳定，防止坍塌。
3.级配碎石成活后，如不连续施工，应适当洒水湿润。
4.碎石子铺夯完毕后，严禁小车及行人在上面行走。
五、应注意的质量问题：1.应严格执行铺筑砂石操作工艺要求，夯实遍数应达到，洒水应充足等。
2.对边角处的夯打不得遗漏，以防局部下沉。
六、环境、职业健康安全管理措施：1.环境管理措施：1)砂土应遮盖存放，避免扬尘。
2)运输砂土时必须覆盖，沿途不得遗撒。
3)施工现场配备洒水降尘器具，指定专人负责现场洒水降尘。
2.职业健康安全管理措施：1）施工现场的临时用电必须严格遵守国家现行标准《施工现场临时用电安全技术规范》（JGJ46）的规定。
17褥垫层技术交底
碾压密实后，对顶面标高及表面平整度进行检查，如果出现高差较大应重新进行人工整平、 振实。顶面标高允许偏差正负15mm， 表面平整度20mm。
三、 质量标准
1、 碎石的质量必须符合设计要求及施工规范规定。
2、 基底的土质必须符合要求。
3、 压实系数必须符合设计要求和施工规范的规定。
4、 褥垫层厚度应夯压密实，接槎平整。
2.3褥垫层宽度超出混凝土垫层边缘200mm， 压实系数不大于0.9。
2.4碾压： 采用平振法施工， 用平板振动器往复振捣， 夯实的遍数由现场试验确定， 振捣时保证移动的间距不大于作用的半径， 一般不少于 4 遍。 振动器振动时每行应搭接 1/3，以防止振捣面积不搭接。 边缘和转角碾压应密实， 施工时对边角处的碾压不得遗漏。
5、允许偏差
序号
项目
允许偏差
检验方法
1
顶面标高
15
用水准仪拉线尺量检查
2
表面平整度
20
用 2M 靠尺和楔形塞尺尺量检查
3
夯填度
≤0.9
用钢尺量
四、 成品保护
1、回填碎石时， 应注意保护好现场轴线桩、 标高桩， 并应经常复测。
2、施工中必须保证边坡稳定，防止边坡坍塌的沙土混入碎石垫层。
3、碎石铺夯完毕后， 严禁小车及行人在上面行走。
2.1将地基表面上的浮土、 淤泥、 杂物清除干净， 平整地基， 并妥善保护基坑边坡， 防止塌土混入褥垫层中。
2.2铺筑碎石：
碎石垫层垫层厚度为 200mm， 无需进行分层铺筑， 直接虚铺约 230mm 厚的碎石垫层（200/0.9=222mm， 取 230mm）。
230mm 厚度未考虑底部碎石沉入基层砂层中的增加量， 现场先进行4平方的试验， 再对 230mm 厚度的虚铺量进行调整。
04 技术交底(褥垫层)
（1）铺筑砂石的总厚度为300mm，分两层铺筑，选用平振法，分层厚度可用样桩控制。根据现场不同情况，选用平板式振动器往复振捣。
（2）砂石褥垫层底面铺设标高不同时，基土面应挖成斜坡形，应先铺上，下平面，再铺斜坡，斜坡采用人工夯实，搭槎处应注意夯压密实。施工应按先深后浅的顺序进行。
1、大面积下沉：主要是未按质量要求施工，分层铺筑过厚、夯实遍数不够、洒水不足等。要严格执行操作工艺的要求。
2、局部下沉：边缘和转角处夯打不实，留槎没按规定搭接和夯实。对边角处的夯打不得遗漏。
3、级配不良：应派专人及时处理砂窝、石堆等问题，做到砂石级配良好，符合设计和施工规范要求。
八、安全注意事项
1、在铺筑砂石垫层时，应注意边坡土层是否出现裂缝，如果出现及时处理，防止塌方。
（1）表面不应有砂窝、石堆等质量缺陷。
（2）材料含有机物、泥、水量应符合设计要求及施工验收规范要求。
（3）级配砂石的配料正确，拌合均匀，虚铺厚度符合规定，夯压密实。
（4）分层留槎位置正确，方法合理，接槎夯压密实、平整。
六、成品保护：
1、填筑砂石时，应注意保护好现场轴线桩、标准高程桩，防止碰撞位移，并应经常复测。
2、地基范围内不应留有孔洞。完工后如无技术措施，不得在影响其稳定的区域内进行挖掘工程。
3、施工中必须保证边坡稳定，防止边坡坍塌，四周边坡不应有虚土。
4、夜间施工时，应合理安排施工顺序，配备足够的照明设施，防止级配砂石不准或铺筑超厚。
5、级配砂石成活后，应连续进行上部施工，否则应适当经常洒水润湿。
七、应注意的质量问题：
6、要纵横交叉振实，一行压半行，行行相接，全面夯实，一般不少于3遍。
7、找平和验收：施工时应分层用水平仪找平，夯压密实，施工完成后，表面应拉线找平，并且要符合设计规定的标高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4)找平及验收：
A.施工时应找平，夯压密实。表面应拉线找平，并符合设计标高。
二、质量标准：
1）基底的土质必须符合要求。
2）压实系数必须符合设计要求和施工规范的规定。
3）厚度应夯压密实，接槎平整。
1施工时应找平，夯压密实。表面应拉线找平，并符合设计标高。
三、质量标准：
4）基底的土质必须符合要求。
5）压实系数必须符合设计要求和施工规范的规定。
6）
7）除了房地产市场外，在不同职业和地点的工资差别中也可以发现类似的情形。厚度应夯压密实，接槎平整。
四、
五、（2）建设项目周围环境的现状。成品保护：
1、回填碎石时，应注意保护好现场轴线桩、标高桩，并应经常复测。
工程名称
世家官邸4#楼
交底部位
垫层
工程编号
日期
2011-5-25
交底内容：
褥垫层
1.材料要求：
碎石：宜用颗粒级配良好、质地坚硬的碎石，其最大粒径为5-10mm。砂中不得含有杂草、树根等有机杂质，含泥量应小于5%。
2.主要机具：
机械设备：平板式振动器、电夯；其他工具：铁锹、铁耙、胶管、喷壶、手推车等。
2.对边角处的夯打不得遗漏，以防局部下沉。
技术负责人：交底人：接交人：
1材料要求：
碎石：宜用颗粒级配良好、质地坚硬的碎石，其最大粒径为5-10mm。砂中不得含有杂草、树根等有机杂质，含泥量应小于5%。
2主要机具：
机械设备：平板式振动器、电夯；其他工具：铁锹、铁耙、胶管、喷壶、手推车等。
3作业条件：
3.意愿调查评估法边线以槽底白灰县为界限，需铺厚度以控制桩水平点下反850mm
3.作业条件：
边线以槽底白灰县为界限，需铺厚度以控制桩水平点下反850mm
一、施工工艺：
1.工艺流程：
处理地基表面→铺筑碎石→夯实或碾压→找平验收。
2.操作工艺：
1)将地基表面上的浮土、淤泥、杂物清除干净，平整地基，并妥善保护基坑边坡，防止塌土混入垫层中。
2)本工程基础垫层下均铺设150mm厚碎石褥垫层，每边宽出基础边缘180mm。
三、成品保护：
1.回填碎石时，应注意保护好现场轴线桩、标高桩，并应经常复测。
2.施工中必须保证边坡稳定，防止坍塌。
3.级配碎石成活后，如不连续施工，应适当洒水湿润。
4.碎石子铺夯完毕后，严禁小车及行人在上面行走。
四、应注意的质量问题：
1.应严格执行铺筑砂石操作工艺要求，夯实遍数应达到，洒水应充足等。
2、施工中必须保证边坡稳定，防止坍塌。
3、级配碎石成活后，如不连续施工，应适当洒水湿润。
4、碎石子铺夯完毕后，严禁小车及行人在上面行走。
四、应注意的质量问题：
1、应严格执行铺筑砂石操作工艺要求，夯实遍数应达到，洒水应充足等。
2、对边角处的夯打不得遗漏，以防局部下沉。
技术负责人：交底人：接交人：
一、
二、3.建设项目环境影响评价文件的审查要求施工工艺：
1工艺流程：
5.建设项目环境影响评价文件的重新报批和重新审核处理地基表面→铺筑碎石→夯实或碾压→找平验收。
（3）是否符合区域、流域规划和城市总体规划。2操作工艺：
5)
6)报告内容有：建设项目基本情况、建设项目所在地自然环境社会环境简况、环境质量状况、主要环境保护目标、评价适用标准、工程内容及规模、与本项目有关的原有污染情况及主要环境问题、建设项目工程分析、项目主要污染物产生及预计排放情况、环境影响分析、建设项目拟采取的防治措施及预期治理效果、结论与建议等。将地基表面上的浮土、淤泥、杂物清除干净，平整地基，并妥善保护基坑边坡，防止塌土混入垫层中。
7)
8)大纲要求本工程基础垫层下均铺设150mm厚碎石褥垫层，每边宽出基础边缘180mm。
9)
10)（3）总经济价值的组成。我们可以用下式表示环境总经济价值的组成：夯实：平振法施工：用平板振动器往复振捣，一般振捣不少于4遍。振动器振动时，每行应搭接1/3，以防振动面积不搭接。
11)
12)《中华人民共和国环境保护法》和其他相关法律还规定：“建设项目防治污染的设施，必须与主体工程同时设计，同时施工，同时投产使用（简称“三同时”）。防治污染的设施必须经原审批环境影响报告书的环境保护行政部门验收合格后，该建设项目方可投入生产或者使用。”“三同时”制度和建设项目竣工环境保护验收是对环境影响评价的延续，从广义上讲，也属于环境影响评价范畴。找平及验收：
