NXCAD应用工程师笔试初级试卷含答案

SIEMENSNX CAD应用工程师笔试（初级）（试卷）姓名：______________________ 单位：_______________________ 曰期：_______________________ 成绩：______________________Siemens PLM (China)NX CAD 笔试. 单选题:（每题: 2 分总计: 10*2=20 分）1. 使直线水平或竖直的默认捕捉角是多大？A. 3度B. 5度C. 10度D. 7度Answer: A2. 如果想转到所选择的面与视图区相平行的视图，应使用哪个按键？A.F7B.F8C.HomeD.EndAnswer: B3. 在两个部件之间添加配合约束的时候，哪一个部件会从先前的位置移动到满足装配关系的位置？4. A. 第一个被选择的部件5. B. 第二个被选择的部件C. 都不移动D. 都移动Answer: A6. 下列哪个命令可以在部件导航器中选择一个特征，并使其后所有的特征变为不激活状态？7. A. 设为当前特征8. B. 抑制保留的9. C. 隐藏保留的10. D. 不激活特征Answer: A11. 创建平分的基准面需要选择多少个面？12. A. 不需要13. B. 114. C. 215. D.0Answer: C16. 当单击参数输入按钮时，你能选择以下的选项除了_____________A. 测量B. 公式C. 表达式D. 参考Answer: C17. 某个面上有一条样条线，现需要将该样条线在面轮廓内按距离偏置，应该使用如下哪个命令？A. 面内偏置B. 面偏置C. 偏置-＞曲线沿面D. 编辑-＞变形-＞面样条线Answer: A18. 如果你在草图中添加约束时发现某些对象变成了红色，这说明什么？A. 草图出现过约束B. 草图中有约束冲突C. 草图已完全约束D. 草图尚未完全约束Answer: A19. 如果你的修改过程需要移动零件到不同的目录下，为了让NX 在打开装配体的时候知道在哪里这些找到零件，你需要在加载选项中定义_______________ 。

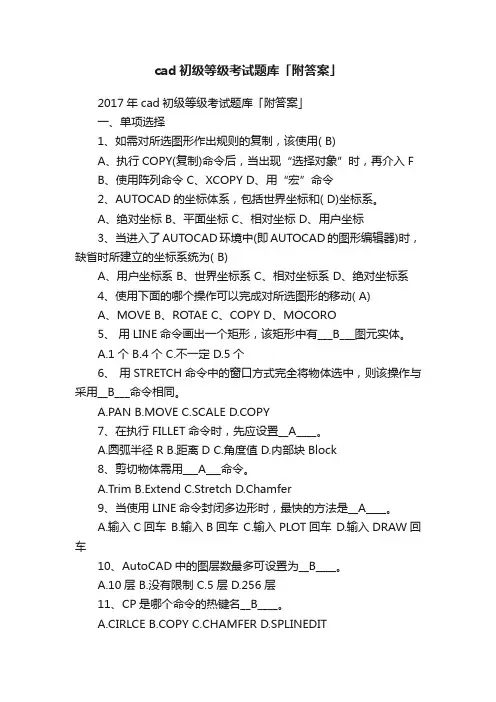

cad初级等级考试题库「附答案」

cad初级等级考试题库「附答案」2017年cad初级等级考试题库「附答案」一、单项选择1、如需对所选图形作出规则的复制，该使用( B)A、执行COPY(复制)命令后，当出现“选择对象”时，再介入FB、使用阵列命令C、XCOPYD、用“宏”命令2、AUTOCAD的坐标体系，包括世界坐标和( D)坐标系。

A、绝对坐标B、平面坐标C、相对坐标D、用户坐标3、当进入了AUTOCAD环境中(即AUTOCAD的图形编辑器)时，缺省时所建立的坐标系统为( B)A、用户坐标系B、世界坐标系C、相对坐标系D、绝对坐标系4、使用下面的哪个操作可以完成对所选图形的移动( A)A、MOVEB、ROTAEC、COPYD、MOCORO5、用LINE命令画出一个矩形，该矩形中有___B___图元实体。

A.1个B.4个C.不一定D.5个6、用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。

A.PANB.MOVEC.SCALED.COPY7、在执行FILLET命令时，先应设置__A____。

A.圆弧半径RB.距离DC.角度值D.内部块Block8、剪切物体需用___A___命令。

A.TrimB.ExtendC.StretchD.Chamfer9、当使用LINE命令封闭多边形时，最快的方法是__A____。

A.输入C回车B.输入B回车C.输入PLOT回车D.输入DRAW回车10、AutoCAD中的图层数最多可设置为__B____。

A.10层B.没有限制C.5层D.256层11、CP是哪个命令的热键名__B____。

A.CIRLCEB.COPYC.CHAMFERD.SPLINEDIT12.ARC子命令中的(S，E，A)指的是哪种画圆弧方式__D____。

A.起点、圆心、终点B.起点、终点、半径C.起点、圆心、圆心角落D.起点、终点、圆心角13、CIRCLE命令中的TTR选项是指用__D_____方式画圆弧。

cad考试试题库及参考答案

cad考试试题库及参考答案CAD考试试题库及参考答案一、选择题1. CAD软件中，"M"命令通常用于：A. 移动B. 镜像C. 偏移D. 缩放答案：A2. 在CAD中，以下哪个选项不是图层属性？A. 颜色B. 线型C. 线宽D. 图形答案：D3. 下列哪个命令用于创建圆弧？A. CIRCLEB. ARCC. ELLIPSED. POLYGON答案：B二、填空题4. 在CAD中，使用______命令可以画直线。

答案：LINE5. 要修改一个已有的圆的半径，可以使用______命令。

答案：OFFSET三、简答题6. 请简述在CAD中如何创建一个矩形。

答案：在CAD中创建矩形，可以使用RECTANGLE命令。

首先指定矩形的一个角点，然后输入矩形的宽度和高度值。

7. 描述如何在CAD中使用阵列功能。

答案：在CAD中使用阵列功能，首先选择ARRAY命令，然后选择要阵列的对象。

接下来，根据需要选择矩形阵列或环形阵列，并输入相应的行数、列数或环形阵列的中心点以及阵列的数量。

四、绘图题8. 根据以下尺寸绘制一个简单的房屋平面图：- 房屋长度：20单位- 房屋宽度：15单位- 门宽：2单位- 窗户宽：3单位答案：首先使用LINE命令绘制房屋的轮廓，然后使用OFFSET命令为门窗创建开口。

使用MOVE命令将门窗放置在正确的位置。

五、综合应用题9. 你被要求在一个现有的CAD图纸上添加一个直径为10单位的圆形，该圆形的中心位于一个已有直线的中点上。

请描述操作步骤。

答案：首先，使用CENTER命令找到直线的中点。

然后，使用CIRCLE命令以该中点为圆心，输入半径10单位来绘制圆形。

最后，使用TRIM命令修剪掉圆形与直线相交的部分，以确保圆形与直线的边界对齐。

六、判断题10. 在CAD中，使用TRIM命令可以延伸对象。

答案：错误。

TRIM命令用于修剪对象，而不是延伸。

11. 镜像命令（MIRROR）在CAD中可以复制对象并创建一个镜像。

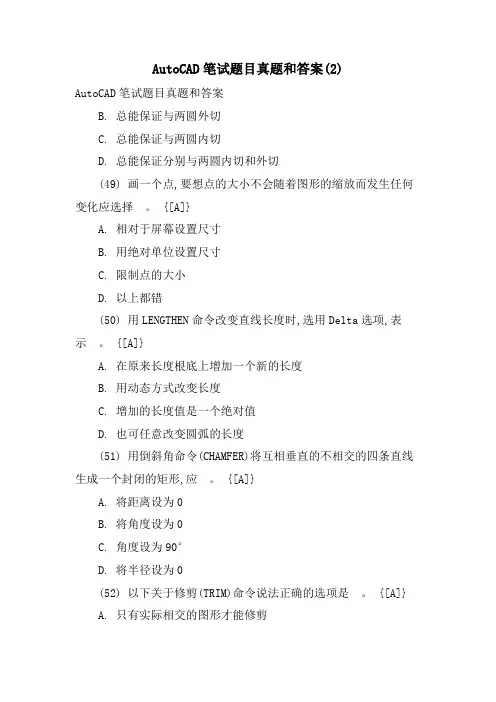

AutoCAD笔试题目真题和答案2

AutoCAD笔试题目真题和答案(2)AutoCAD笔试题目真题和答案B. 总能保证与两圆外切C. 总能保证与两圆内切D. 总能保证分别与两圆内切和外切(49) 画一个点,要想点的大小不会随着图形的缩放而发生任何变化应选择。

{[A]}A. 相对于屏幕设置尺寸B. 用绝对单位设置尺寸C. 限制点的大小D. 以上都错(50) 用LENGTHEN命令改变直线长度时,选用Delta选项,表示。

{[A]}A. 在原来长度根底上增加一个新的长度B. 用动态方式改变长度C. 增加的长度值是一个绝对值D. 也可任意改变圆弧的长度(51) 用倒斜角命令(CHAMFER)将互相垂直的不相交的四条直线生成一个封闭的矩形,应。

{[A]}A. 将距离设为0B. 将角度设为0C. 角度设为90°D. 将半径设为0(52) 以下关于修剪(TRIM)命令说法正确的选项是。

{[A]}A. 只有实际相交的图形才能修剪B. 不相交的的图形也可以修剪C. 多段线是不能修剪的D. 对任何一个图形无论怎样修剪,必将剩下一局部(53) 某图层的实体不能或删除,但能在屏幕上可见,能够捕捉其上的特殊点和标注尺寸,这种图层是。

{[A]}A. 锁定的B. 冻结的C. 翻开的D. 解锁的.(54) 以下不属于透明命令的有。

{[C]}A. ZOOMB. PANC. CIRCLED. GRID(55) 一组同心圆可用一个已画好的圆用命令来实现。

{[D]}A. STRETCHB. MOVEC. EXTENDD. OFFSET(56) 保存一个未命名的图形文件用命令。

{[B]}A. 文件/保存B. 文件/另存为C. 文件/翻开D. 文件/快速保。

(57) 没有几何对象被选中时,图形区域中的快捷菜单提供了。

{[A]}A. CAD根本的命令B. 窗口命令C. A和BD. 弹出捕捉对话框(58) 在AutoCAD中,线型的默认设置是。

{[A]}A. 随层B. 随块C. ContinuousD. A和C(59) 能控制鼠标只能画正交的直线。

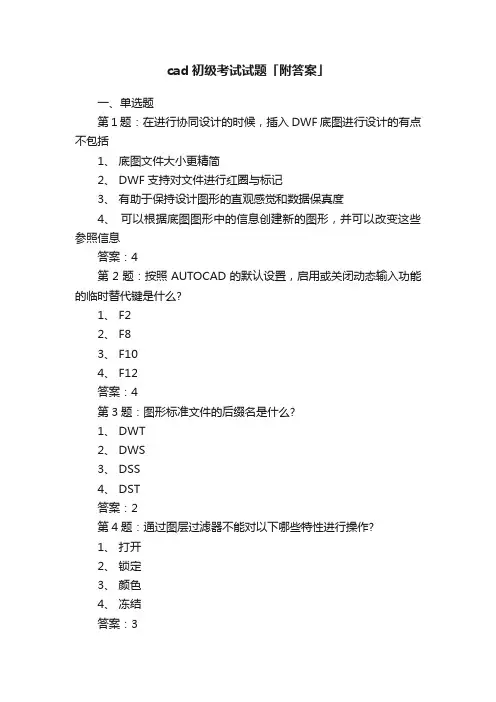

cad初级考试试题「附答案」

cad初级考试试题「附答案」一、单选题第1题：在进行协同设计的时候，插入DWF底图进行设计的有点不包括1、底图文件大小更精简2、 DWF支持对文件进行红圈与标记3、有助于保持设计图形的直观感觉和数据保真度4、可以根据底图图形中的信息创建新的图形，并可以改变这些参照信息答案：4第2题：按照AUTOCAD的默认设置，启用或关闭动态输入功能的临时替代键是什么?1、 F22、 F83、 F104、 F12答案：4第3题：图形标准文件的后缀名是什么?1、 DWT2、 DWS3、 DSS4、 DST答案：2第4题：通过图层过滤器不能对以下哪些特性进行操作?1、打开2、锁定3、颜色4、冻结答案：3第5题：设置多行文字高度为5，注释比例为1：2，在模型空间中添加文字高度值为?1、52、103、2.5答案：2第6题：如果与当前图形相关联的几个标准(DWS)文件之间发生冲突，在执行标准件查哪个说法正确?1、首先显示标准文件优先级最高2、优先级按文件名排列3、优先级按文件创建时间先后排序4、优先级按文件大小排序答案：1第7题：录制动作后，在录制第一次绘制圆的过程树上，在指定圆心点上，不可以执行的操作有1、编辑2、插入用户信息3、暂停以请求用户输入4、相对于上一个答案：1第8题：使用设计中心，下面能完成的是?1、更新块定义2、浏览计算机上的图形3、查看图形中的定义4、以上说法均正确答案：4第9题：图形标准配置对话框中，默认的插件不包括哪一项?1、图层2、文字样式3、标注样式答案：4第10题：关于在布局空间中的尺寸标注，说法不正确的是1、可以通过选择模型空间对象在图纸空间创建标注2、图纸空间标注和模型空间对象之间没有关联性3、使用关联标注在图纸空间中标注模型空间对象时，将根据每个视口的显示比例自动调整标注值4、对于非关联标注，必须手动设置DIMFAC答案：2第11题：以下是关于切换打印样式表类型的说法，哪项是错误的?1、可以使用CONVERTCTB 将颜色相关的`打印样式表转换为命名打印样式表，但是不能将命名样式表转换为颜色相关打印样式表2、用户可以使用CONVERTPSTYLES 将颜色相关打印样式表转换为命名打印样式表3、用户可以使用 CONGVERTPSTYLES 将命名打印样式表转换为颜色相关打印样式表4、将图形从使用命名打印样式表转换为使用颜色相关打印样式表时，指定给图形中的对象的打印样式表名仍将存在答案：4第12题：发布图纸(文件—网上发布)时，默认的主体不包含以下哪些选项1、多云的天空2、海浪3、雨天4、温润的春天答案：4第13题：以下哪个命令的功能和工具(T)--自定义(C)--界面(T)是一样的?1、 CUI2、 CUILOAD4、 MENULOAD答案：1第14题：图形样板文件的路径可以在哪里进行设置?(工具—选项—图形样板)1、“草图设置”对话框2、“选项”对话框3、“今日”对话框4、微软Explorer窗口答案：2第15题：显示光栅图像边框的命令是1、 Imageframe=12、 Imagequality=13、 Imageattach=04、 Imageframe=0答案：1第16题：工具栏锁定后，要暂时解除锁定，需按什么键?1、 SHIFT2、 CTRL3、 ALT4、 SHIFT+CTRL答案：2第17题：在临时解锁工具栏或选项板的时候，需要在同时移动工具栏或选项板的时候按下哪个键?1、 CTRL2、 SHIFT3、 CTRL+SHIFT4、 ALT答案：3第18题：缺省情况下，工具选项板是可以拖动的，要将其固定，锁定下列哪一项?1、浮动工具栏/面板2、固定的工具栏/面板3、浮动窗口4、固定窗口答案：3第19题：如何使用.bak文件恢复AUTOCAD图形?1、使用RECOVER来进行修复2、更改.BAK扩展名为.DWG3、导出文件为DXF，然后再把 dxf文件导入到一个新文件中4、以上说法均可以答案：4【2017年cad初级考试试题「附答案」】。

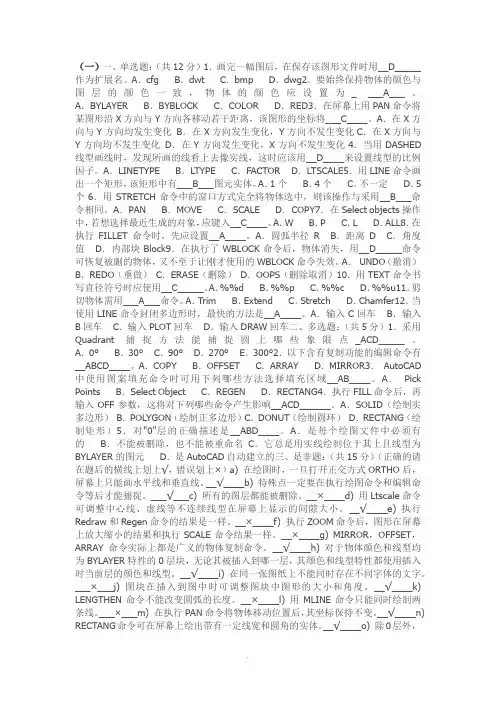

autocad初级四套试题及答案

（一）一、单选题：（共12分）1．画完一幅图后，在保存该图形文件时用__D_____作为扩展名。

A．cfg B．dwt C．bmp D．dwg2．要始终保持物体的颜色与图层的颜色一致，物体的颜色应设置为_ ___A___。

A．BYLAYER B．BYBLOCK C．COLOR D．RED3．在屏幕上用PAN命令将某图形沿X方向与Y方向各移动若干距离，该图形的坐标将___C____。

A．在X方向与Y方向均发生变化B．在X方向发生变化，Y方向不发生变化C．在X方向与Y方向均不发生变化D．在Y方向发生变化，X方向不发生变化4．当用DASHED 线型画线时，发现所画的线看上去像实线，这时应该用__D____来设置线型的比例因子。

A．LINETYPE B．LTYPE C．FACTOR D．LTSCALE5．用LINE命令画出一个矩形，该矩形中有___B___图元实体。

A．1个B．4个C．不一定D．5个6．用STRETCH命令中的窗口方式完全将物体选中，则该操作与采用__B___命令相同。

A．PAN B．MOVE C．SCALE D．COPY7．在Select objects操作中，若想选择最近生成的对象，应键入__C____。

A．W B．P C．L D．ALL8．在执行FILLET命令时，先应设置__A____。

A．圆弧半径R B．距离D C．角度值 D．内部块Block9．在执行了WBLOCK命令后，物体消失，用__D_____命令可恢复被删的物体，又不至于让刚才使用的WBLOCK命令失效。

A．UNDO（撤消）B．REDO（重做）C．ERASE（删除）D．OOPS（删除取消）10．用TEXT命令书写直径符号时应使用__C_____。

A．%%d B．%%p C．%%c D．%%u11．剪切物体需用___A___命令。

A．Trim B．Extend C．Stretch D．Chamfer12．当使用LINE命令封闭多边形时，最快的方法是__A____。

cad初级考试试题及答案

cad初级考试试题及答案CAD初级考试试题及答案CAD（计算机辅助设计）是现代工程设计中不可或缺的工具，它通过计算机技术帮助工程师们更高效地进行设计和制图工作。

对于想要进入CAD行业或者提升自己CAD技能的人来说，通过初级考试是一个很好的起点。

下面将介绍一些常见的CAD初级考试试题及答案，希望对大家有所帮助。

一、选择题1. CAD是以下哪个领域的缩写？a) 计算机辅助设计b) 计算机应用开发c) 计算机算法设计d) 计算机网络安全答案：a) 计算机辅助设计2. CAD软件常用于以下哪些行业？a) 建筑设计b) 机械制造c) 电子工程d) 所有以上行业答案：d) 所有以上行业3. CAD软件的主要功能是什么？a) 辅助设计b) 数据分析c) 网络安全d) 游戏开发答案：a) 辅助设计二、填空题1. CAD软件中的2D表示什么意思？答案：二维，即平面表示。

2. CAD软件中的3D表示什么意思？答案：三维，即立体表示。

3. CAD软件中的图层是什么作用？答案：图层可以用来分离不同的元素，方便编辑和控制可见性。

三、简答题1. 请简要介绍CAD软件的优势。

答：CAD软件可以提高设计效率和准确性，减少设计错误和重复工作。

它还可以方便地进行修改和更新，节省时间和成本。

此外，CAD软件还可以进行模拟和分析，帮助设计师更好地理解和优化设计。

2. 请简要介绍CAD软件中的坐标系。

答：CAD软件中的坐标系用于确定和定位图形元素的位置。

通常有三种坐标系：绝对坐标系、相对坐标系和极坐标系。

绝对坐标系是以原点为参考点，通过指定X、Y、Z轴上的数值来确定位置。

相对坐标系是以上一个点为参考点，通过指定相对于上一个点的偏移量来确定位置。

极坐标系是以原点为参考点，通过指定距离和角度来确定位置。

四、实践题1. 请使用CAD软件绘制一个简单的机械零件图纸。

答：这道题目需要读者具备一定的CAD软件操作能力，通过绘制机械零件图纸来展示自己的技能。

NXCAD应用工程师笔试初级试卷含答案

文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.NX CAD 应用工程师笔试(初级)(试卷)姓名: ____________________单位: _____________________曰期: _____________________成绩: ____________________Siemens PLM (China)NX CAD 笔试一. 单选题:(每题: 2 分总计: 10*2=20 分)1.使直线水平或竖直的默认捕捉角是多大？A. 3度B. 5度C. 10度D. 7度Answer: A2. 如果想转到所选择的面与视图区相平行的视图，应使用哪个按键？A.F7B.F8C. HomeD.EndAnswer: B3.在两个部件之间添加配合约束的时候，哪一个部件会从先前的位置移动到满足装配关系的位置？A. 第一个被选择的部件B. 第二个被选择的部件C. 都不移动D. 都移动Answer: A4.下列哪个命令可以在部件导航器中选择一个特征，并使其后所有的特征变为不激活状态？A. 设为当前特征B. 抑制保留的C. 隐藏保留的D. 不激活特征Answer: A5. 创建平分的基准面需要选择多少个面？A. 不需要B. 1C. 2D.0Answer:C6. 当单击参数输入按钮时，你能选择以下的选项除了__________A. 测量B. 公式C. 表达式D. 参考Answer: C7.某个面上有一条样条线，现需要将该样条线在面轮廓内按距离偏置，应该使用如下哪个命令？A.面内偏置B.面偏置C.偏置->曲线沿面D.编辑->变形->面样条线Answer: A8. 如果你在草图中添加约束时发现某些对象变成了红色，这说明什么？A. 草图出现过约束B. 草图中有约束冲突C. 草图已完全约束D. 草图尚未完全约束Answer: A9.如果你的修改过程需要移动零件到不同的目录下，为了让NX在打开装配体的时候知道在哪里这些找到零件，你需要在加载选项中定义__________。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

A. 使用部分加载B. 部件C. 用户目录D. 搜索目录Answer: D10. 下列哪种类型不是创建基准面的类型？A. 点和方向B. 三点C. 在曲线上D. 在点线或面上与面相切E. 曲线和点Answer: B二. 多选题:(每题: 2 分总分: 10*2=20分)注: “错选” 不得分; “少选”按比例得分.1. 只有应用到被创建的特征上的尺寸类型能够在定位对话框上显示.下图可能在创建哪些特征时显示?A. 草图B. 腔体C. 凸垫D. 孔Answer: BC2. 哪些潜在元素需要用来创建常规腔体(General Pocket)？A. 放置平面B. 放置面轮廓线C. 底部面D. 底面轮廓曲线E. 顶部面F. 顶面轮廓曲线Answer: ABCD3. 草图中几何约束的显示或隐藏方法一般有：A. 工具->约束->显示所有约束，显示所有约束B. 工具->约束->不显示约束，隐藏所有约束C. 开启“显示所有约束”和“不显示所有约束”，只显示重要约束D. 工具->约束->显示/移除约束，临时显示指定的几何约束Answer: ABD4.下列哪些不能用于表达式名称(变量名)?A. 破折号"-"B. 地址符号"&"C. 感叹号"!"D. 星号E. 下划线F. 字母数字字符Answer: ABCD5. 在创建草图时，可以通过下列哪些方法定义草图平面和草图方位？A. 在平面上B. 在轨迹上C. 在片体上D. 沿直线Answer: AB6. 扫掠特征包括:A. 拉伸体B. 旋转体C. 管道D. 沿引导线扫掠E. 通过曲面组Answer: ABCD7. 不是所有的特征都能用引用特征命令来阵列,我们不能创建下列哪些对象的引用：A. 凸台B. 偏置面C. 裁剪体D. 倒圆E. 基准面F. 布尔操作Answer: BCDEF8. 以下哪个（些）情况下，将会自动生成系统表达式？A. 生成一个特征B. 对草图标记尺寸C. 约束装配D. 在制图中创建尺寸Answer: ABC9. 下列哪些方法可以用来重新排序时间戳记：A. 选择编辑->特征->重排B. 在部件导航器中,拖放特征节点C. 在部件导航器中的特征节点上,使用捷径菜单Answer: ABC10. 草图约束有哪几种类型?A. 几何约束(Geometric)B. 相关约束(Relational)C. 参数约束(Parametric)D. 尺寸约束(Dimensions)E. 位置约束（Position）Answer:A D三. 填充题：(每题: 2 分总分: 10*2.0 =20分)1. 位于NX主窗口底部的提示行(Cue line)的作用是告诉你接下来做什么。

2. _表达式_是用于定义特征特性的算法或条件公式。

3. 控制一张图纸的某个视图中哪些层是可见的，用_格式-->在视图中可见_命令。

4. 可以通过导航树中_细节_面板来观察和编辑已选定的特征的参数。

5. 你可以_抽取_命令来从面，区域或者体上创建相关的副本。

6. 当使用抽壳命令是,可以用__备选厚度__选项给不同的面分配不同的厚度。

7. _面倒圆_功能让你能够创建一个倒圆，该倒圆与某一组定义好的面相切，并能够定义选择是否要裁剪倒角面到相切面。

8. 当所有的自由度（DOF）箭头被去掉，草图就__全约束_。

9. 固定基准面不以其他集合体做参考，清除__相关_复选框就能从相关基准面方法去创建固定基准面。

10. 在导航树，通过_抑制_操作，能暂时从零件历史纪录中去除和恢复一个特征，但是一些编辑操作仍然受该特征的影响。

四. 是/非题：（每题: 1分总分: 10*1.0 =10分)1. 在创建一个装配的过程中，如果你选择了从上到下的装配模式，那么你依然能在从上到下和从底到上两种模式之间来回转换。

A.正确B.错误Answer: A2. 如果你创建了一个直径100mm的圆柱特征，你不可以用引用特征命令对圆柱这个特征创建沿XY方向各150mm的矩形阵列。

A. 正确B. 错误Answer: A3. 通过草图中通过工具->约束->附着尺寸，可以修改活动尺寸（即驱动尺寸）约束。

A. 正确B. 错误Answer: B4. 当用一条闭合截面线拉伸(Extrude)或者旋转(Revolve)时，可以得到片体或者实体A. 正确B. 错误Answer: A5. 创建完尺寸后，你可以通过继承另一个已存在的尺寸，编辑它的preference 设置。

A.正确B.错误Answer: A6. 装配克隆允许用户在现有装配基础上，创建与其结构相似的装配，但是WAVE几何链接器和部件间的表达式被破坏。

A.正确B.错误Answer: B7. 当使用“沿引导线扫描”指令时，选多条引导线和一条截面线A. 正确B. 错误Answer: B8. 当编辑图纸尺寸时，视图的大小也会相应的改变，以使其不会超出图纸边界。

A.正确B.错误Answer: B9. 当复制一个视图时，它的注解（尺寸，标号，ID 符号）和视图相关编辑（系统和用户创建的）将不会被复制到新的视图。

A.正确B.错误Answer: A10. 在部件导航中，基准CSYS看起来像一个单一的特征，但是它的对象可以单个选择以用来支持其他特征的创建。

A.正确B.错误Answer: A五、问答题：（共5题，每题2分，共10分，中英文均可）1. NX中的基本体素有哪些？Answer:长方体圆锥体圆柱体球体2. 请列草图的创建步骤是：Answer:1.（可选项）设置草图工作层2. 选择草图平面和草图方位3. （可选项）草图重命名4. 根据需要设置自动约束5. 创建草图，草图任务环境根据设置自动生成一些约束.6. （可选项）添加，修改或删除约束7. （可选项）拖拽对象或修改尺寸参数8. 离开草图任务环境3. 请列举至少5个NX5中所有的成型特征：Answer:孔Holes（可选）键槽Slots（可选）凸台Bosses（可选）腔Pads（可选）凸垫Pockets（可选）沟槽Grooves（可选）4. 要创建一个矩形键槽，你必须选取哪两个对象?Answer:1 放置面2 水平参考。

5. 请列举至少五种图纸中可以插入的基本视图？Answer:俯视图Top（可选）前视图Front（可选）右视图Right（可选）后视图Back（可选）仰视图Bottom（可选）左视图Left（可选）正二侧视图TFR-ISO（可选）正等侧视图TFR-TRI（可选）。
