《塑胶模具设计》PPT课件
合集下载
塑料模具设计PPT课件
问题： 1.塑料按物理化学性质可分为几种,主要区别？ 2.合成树脂与天然树脂的区别？
3.塑料按性能及用途分可分为？
问题 基本内容 重点难点 树脂和塑料 塑料的成分 塑料的分类 塑料的特性 常用塑料的性能 思考与练习
第二章 塑料
问题 基本内容 重点难点 树脂和塑料 塑料的成分 塑料的分类 塑料的特性 常用塑料的性能 思考与练习
式中： S实── 实际收缩率（%） S计── 计算收缩率（%）
a ── 塑件在成型温度时的单向尺寸（mm）
b —— 塑件在室温下的单向尺寸（mm）
c —— 塑模在室温下的单向尺寸（mm）
第二章 塑料
2.2塑料的工艺性能
一、热塑性塑料的工艺性能
问题 基本内容 重点难点 树脂和塑料 塑料的成分 塑料的分类 塑料的特性
2.1塑料概论
一、树脂和塑料
问题 基本内容 重点难点 树脂和塑料 塑料的成分 塑料的分类 塑料的特性 常用塑料的性能 思考与练习
2．树脂的概念
树脂 ——指受热时通常有转化或熔融范围，
转化时受外力作用具有流动性，常温下呈固 态或半固态或液态的有机聚合物，它是塑料 最基本的，也是最重要的成分。
2.1塑料概论
2.1塑料概论
三、塑料的分类
问题 基本内容 重点难点 树脂和塑料 塑料的成分 塑料的分类 塑料的特性 常用塑料的性能 思考与练习
1．按塑料的物理化学性能分：
热塑性塑料 —— 指在特定温度范围内能反复 加热软化和冷却硬化的塑料，其分子结构是线 型或支链型结构。(变化过程可逆)
热固性塑料 —— 在受热或其它条件下能固化
一、树脂和塑料
问题 基本内容 重点难点 树脂和塑料 塑料的成分 塑料的分类 塑料的特性 常用塑料的性能 思考与练习
【培训教材】塑胶模具设计与制造基础知识PPT
2. 分析产品结构&成型机台选用
– 分析工艺任务书所供的产品图&技朮要求,确认模 具 结构类型等。
– 根据注塑机的相关参数,初步估计模具大小尺寸
2021/6/10
3
3. 确认模具主要结构
– 型腔的布置:根据塑件的几何结构特点、尺寸精度要 求、批量大小、模具制造难易、模具成本等确定型 腔数量及其排列方式。
2021/6/10
5
A.绘制总装结构图
技术要求 :a.对于模具某些系统的性能要求。例如对顶出系 统、滑块抽芯结构的装配要求。
b.对模具装配工艺的要求。例如模具装配后分型面 的贴合面的间隙应不大于0.05mm模具上、下面 的平行度要求，并指出由装配决定的尺寸和对该 尺寸的要求。
c.模具使用，装拆方法。 d.防氧化处理、模具编号、刻字、标记、油封、
2021/6/10
4
4.绘制模具图 A. 绘制总装结构图
内容:a.模具成型部分结构 b.浇注系统、排气系统的结构形式。 c.分型面及分模取件方式。 d.外形结构及所有连接件，定位、导向件的位置。 e.标注型腔高度尺寸(根据需要)及模具总体尺 寸。 f.辅助工具（取件卸模工具，校正工具等）。 g.按顺序将全部零件序号编出，并且填写明细表。 h.标注技术要求和使用说明。
塑料模具设计 与
制造基础知识
2021/6/10
1
课程内容
一.塑料模具设计步骤 二.塑料模具结构简介 三.模具动作的原理 四.模具加工流程
2021/6/10
2
一塑料模具设计步骤
1. 接受任务书
– 经过审签的正规制制件图纸，并注明采用塑料的 牌号、透明度等。
– 塑料制件说明书或技术要求。 – 生产产量。
2021/6/10
– 分析工艺任务书所供的产品图&技朮要求,确认模 具 结构类型等。
– 根据注塑机的相关参数,初步估计模具大小尺寸
2021/6/10
3
3. 确认模具主要结构
– 型腔的布置:根据塑件的几何结构特点、尺寸精度要 求、批量大小、模具制造难易、模具成本等确定型 腔数量及其排列方式。
2021/6/10
5
A.绘制总装结构图
技术要求 :a.对于模具某些系统的性能要求。例如对顶出系 统、滑块抽芯结构的装配要求。
b.对模具装配工艺的要求。例如模具装配后分型面 的贴合面的间隙应不大于0.05mm模具上、下面 的平行度要求，并指出由装配决定的尺寸和对该 尺寸的要求。
c.模具使用，装拆方法。 d.防氧化处理、模具编号、刻字、标记、油封、
2021/6/10
4
4.绘制模具图 A. 绘制总装结构图
内容:a.模具成型部分结构 b.浇注系统、排气系统的结构形式。 c.分型面及分模取件方式。 d.外形结构及所有连接件，定位、导向件的位置。 e.标注型腔高度尺寸(根据需要)及模具总体尺 寸。 f.辅助工具（取件卸模工具，校正工具等）。 g.按顺序将全部零件序号编出，并且填写明细表。 h.标注技术要求和使用说明。
塑料模具设计 与
制造基础知识
2021/6/10
1
课程内容
一.塑料模具设计步骤 二.塑料模具结构简介 三.模具动作的原理 四.模具加工流程
2021/6/10
2
一塑料模具设计步骤
1. 接受任务书
– 经过审签的正规制制件图纸，并注明采用塑料的 牌号、透明度等。
– 塑料制件说明书或技术要求。 – 生产产量。
2021/6/10
《塑胶模具知识》PPT课件
精选ppt
4
2.塑胶件脱模斜度
由于塑胶件在模腔内产生冷却收缩现象，使塑胶件紧抱模腔中的 型芯和型腔中的凸出部分，使塑件取出困难，强行取出会导至塑件 表面拉伤，拉毛，为了方便脱模，塑胶件设计时必须考虑与脱模方 向平行的内、外表面，设计足够的脱模斜度.
对模塑产品的任何一个侧壁。都需有一定量的脱模斜度，以便 产品从模具中取出。脱模斜度的大小可在0.2度至数度间变化，视 周围条件而定，一般以0.5度至2度间比较理想。
精选ppt
28
塑胶件评审时常出现的问题:
精选ppt
29
精选ppt
30
精选ppt
31
精选ppt
32
精选ppt
33
精选ppt
34
精选ppt
35
精选ppt
36
精选ppt
37
注塑成型是一门工程技术，它所涉及的内容是将塑料转变为 有用并能保持原有性能的制品。注射成型的重要工艺条件是影 响塑化流动和冷却的温度，压力和相应的各个作用时间。
对于内外表面的拐角 处，外圆角应为内圆角 加壁厚，可减少内应力， 并能保证壁厚均匀一致。 尖锐的圆角位通常会导 致部件有缺陷及应力集 中.
精选ppt
23
产品上尖角的位置亦常在电镀过程后引起不希望 的物料聚积。
精选ppt
24
在模具上太尖的利角是无法成型的，建议的最小 圆角半径是胶料厚度的25%，最适当的半径是胶料 厚比例在60%。轻微的增加半径就能明显的减低应 力。
精选ppt
3
塑胶件脱模是注射成型过程中最后一个环节，脱模
质量好坏将决定塑胶件的质量.而产品顺利脱模,需模具设计 工程师采用合理的顶出方式,更重要的是需产品工程师给塑 胶制品合理的脱模角度.

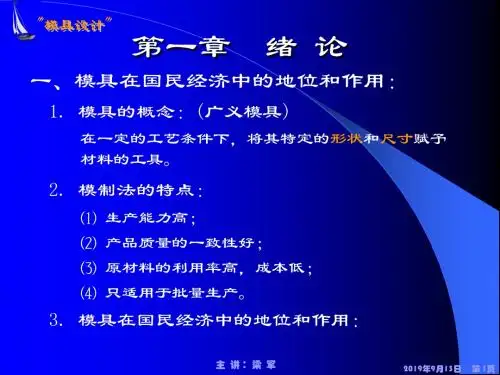

塑料模具设计课件
的制品的尺寸精度； 4 在生产过程中，可以通过多因素改变制品的实
际尺寸，以达到设计要求。
主 讲 ：梁 军
2019年9月13日 第 11页
二、塑件的粗糙度： 三、塑件的形状：
1. 塑件上要尽量减少侧孔、侧凸和侧凹；
主 讲 ：梁 军
2019年9月13日 第 12页
主 讲 ：梁 军
2019年9月13日 第 13页
主 讲 ：梁 军
2019年9月13日 第 4页
一、塑件的尺寸和尺寸精度：
(一) 塑件的尺寸：
(体积、外轮廓尺寸、壁厚)
1. 塑件的体积V制(与注射机的理论注射容积V注)： 0.2V注 ≤ V制 ≤ 0.8V注
LDPE PP PS ABS PC
ρ 熔/ρ 固 0.826 0.824 0.934 0.803 0.91
和尺寸、浇口的数量和位置等。 4) 成型条件：温度、压力、成型时间等。 5) 注射机类型：注射速度、可达到的注射压力、
时 间、温度和压力的控制精度等。 6) 注射机和模具的状况。
主 讲 ：梁 军
2019年9月13日 第 9页
3. 成型工艺条件对塑料收缩率的影响:
1) 物料温度Tm： Vm同
Tm↑—→ρ熔↓———→G制↓—→塑件的尺寸↓ 2) 模具的温度TM ：
1. 动模和定模： 2. 型腔： 3. 留模： 4. 脱模方向： 5. 侧孔与侧凸
(侧凹)：
主 讲 ：梁 军
2019年9月13日 第 3页
第二节 塑料注射制品的设计分析
解决几个问题： 1.一套模具可以在任何注射机上成型吗？ 2.在设计中对塑料制品的要求可以和金 属制品
一致吗？为什么？ 3.模具加工后成型的制品有误差，怎么办？
L L 主 讲1：梁 军
际尺寸，以达到设计要求。
主 讲 ：梁 军
2019年9月13日 第 11页
二、塑件的粗糙度： 三、塑件的形状：
1. 塑件上要尽量减少侧孔、侧凸和侧凹；
主 讲 ：梁 军
2019年9月13日 第 12页
主 讲 ：梁 军
2019年9月13日 第 13页
主 讲 ：梁 军
2019年9月13日 第 4页
一、塑件的尺寸和尺寸精度：
(一) 塑件的尺寸：
(体积、外轮廓尺寸、壁厚)
1. 塑件的体积V制(与注射机的理论注射容积V注)： 0.2V注 ≤ V制 ≤ 0.8V注
LDPE PP PS ABS PC
ρ 熔/ρ 固 0.826 0.824 0.934 0.803 0.91
和尺寸、浇口的数量和位置等。 4) 成型条件：温度、压力、成型时间等。 5) 注射机类型：注射速度、可达到的注射压力、
时 间、温度和压力的控制精度等。 6) 注射机和模具的状况。
主 讲 ：梁 军
2019年9月13日 第 9页
3. 成型工艺条件对塑料收缩率的影响:
1) 物料温度Tm： Vm同
Tm↑—→ρ熔↓———→G制↓—→塑件的尺寸↓ 2) 模具的温度TM ：
1. 动模和定模： 2. 型腔： 3. 留模： 4. 脱模方向： 5. 侧孔与侧凸
(侧凹)：
主 讲 ：梁 军
2019年9月13日 第 3页
第二节 塑料注射制品的设计分析
解决几个问题： 1.一套模具可以在任何注射机上成型吗？ 2.在设计中对塑料制品的要求可以和金 属制品
一致吗？为什么？ 3.模具加工后成型的制品有误差，怎么办？
L L 主 讲1：梁 军
塑料模具设计教案6精品PPT课件
重点和难点
机头的温度控制在塑料热分解温度以下
压注成型工艺 挤出成型工艺
口模的温度比机头温度可稍低一些，但要保证 塑料有良好的流动性。
思考与练习
2.压力 合理控制螺杆转速，保证温控系统的精度，以
减压力波动。
第二章 塑料及模塑成型工艺
2021/2/21
2.7 挤出模塑成型工艺
四、挤出成型工艺条件
问题 目的与要求 重点和难点
思考与练习
③保压时间
Ｔ压注﹤Ｔ压缩，塑料在压力和温度的作用下，因为流经 浇口时的料少，加热快而均匀，化学反应也均匀，所以塑料
进入型腔时已临近树脂固化的最后温度。
第二章 塑料及模塑成型工艺
2021/2/21
2.6 压注模塑成型工艺
三、压注成型工艺条件及设备
2. 成型设备
问题
普通液压机
目的与要求 重点和难点 压注成型工艺
专用液压机（双压式液压机）
四、压注成型对塑料的要求
挤出成型工艺
1.未达到硬化温度前塑料应有较大流动性
思考与练习
2.达到硬化温度后应具有较快的硬化速度
如：酚醛、三聚氰胺甲醛、环氧树脂等
第二章 塑料及模塑成型工艺
2021/2/21
2.7 挤出模塑成型工艺
一、挤出成型原理
问题 目的与要求
将熔融的塑料自模具内以挤压的方式往外推出， 而得到与模口相同几何形状的流体，冷却固化后， 得到所要的零件。
2021/2/21
第二章 塑料及模塑成型工艺
2021/2/21
问题 目的与要求 重点和难点 压注成型工艺 挤出成型工艺 思考与练习
目的与要求：
1.了解压注、挤出成型原理。 2.掌握压注、挤出成型工艺过程。 3.掌握压注、挤出成型工艺参数对塑件质量的影响。 4.掌握压注成型、压缩成型及注射成型的各自优缺点。
塑料模具设计课件PPT课件
可编辑
2020/3/23 第 34页
主讲:梁 军
二、普通浇注系统的设计：
ቤተ መጻሕፍቲ ባይዱ(一) 主流道和主流道衬套（浇口套）的设计：
设计要求： 1) 进口端要与
喷嘴端密合， 不能漏料；
R=R1+1； d=d1+1
可编辑
2020/3/23 第 35页
2) 出口端要与所在面齐平；
0.2
3) 流道要有脱模斜度和足够的粗糙度；
可编辑
高度h 0.25 0.50 0.75 1.00
宽度b 0.75 1.50 2.25 3.00
2020/3/23 第 45页
h = n .t
材料 PE,PS POM,PC,PP CA,PA66,PMMA HPVC
七、塑件的圆角： 八、塑件上的螺纹：
1.螺纹的断面形状为梯形或半圆形；
2.不常拆卸的、d=2.5～6mm采用自攻螺纹;
3. 螺纹始端和末端应有圆台,螺牙始末端应用 过渡长度。 九、塑件上的嵌件： 1. 必须具有防转和防拔脱的结构;
可编辑
2020/3/23 第 19页
2. 包容的物料必须具有足够的壁厚; 3. 受力的金属嵌件一定要倒圆或倒角。
可编辑
2020/3/23 第 44页
2) 侧浇口(边缘浇口)：
特点：加工修整简单、去除容
易、制件上留有明显痕
迹；
常用于 多型腔或一腔多
点进料。
适用：所有料；
板条类的大型制品。
设计：面长：小制品 0.5～0.8
～
大制品 1～2
～ ～
制品尺寸 质量 (g)
很小
0～ 5
小
5～ 40
中 40～200
塑料模具设计优秀PPT
17
2.3压制模的组成零件及设计
2)组合式阴模 如图2-6所示。 当外形尺寸大或阴模复杂时，为便
于模具机械加工、热处理，一般可做成 组合式的阴模。
18
2.3压制模的组成零件及设计
3)装配式阴模 在多型腔压模中，通常采用冷压法制
成多个同样的阴模，然后镶入模套中。 镶的型式可分为无垫板式与有垫板式两 种。无垫板式结构如图2-7所示。
12
2.2 压模与压机的关系
4.压模高度和开模行程的校核 模具高度，开模行程，塑件高度要符合压机
上、下固定模板之间最大和最小距离。如图24所示。
符合条件时，应使
H最小 h
式中 H最小——压机上、下模板之间最小距离(毫米)； h——压模的总高度(毫米)。
13
2.2 压模与压机的关系
若不能满足则应在压机上、下模板近加垫板解 决。
压制模的结构动画
2
2.1压制模分类
固定式
热
固
性
塑 料
半固定式
压
制
模
移动式
多型腔 共单 用加 加料 料室 室 单型腔
不溢式 半溢式
溢式
水平分型面 复合分型面 垂直分型面
多分型面 单分型面
பைடு நூலகம்
3
2.1压制模分类
1.压制模的类型
(1)敞开式压制模
结构特点： 无加料腔 凸模与凹模无配合部分 有环形挤压面b
优点： 结构简单，成本低 塑件易取出，易排气 安放嵌件方便 加料量无严格要求 模具寿命长
4
2.1压制模分类
1.压制模的类型
(1)敞开式压制模
缺点： 合模太快时，塑料易溢出，浪费原料；合模太慢时， 易造成非边增厚； 水平状的非边难于去处，且影响塑件外观； 凸、凹模配合精度较低； 不适用于压制带状、片状或纤维填料的塑料和薄壁 或壁厚均匀性要求高的塑件。
2.3压制模的组成零件及设计
2)组合式阴模 如图2-6所示。 当外形尺寸大或阴模复杂时，为便
于模具机械加工、热处理，一般可做成 组合式的阴模。
18
2.3压制模的组成零件及设计
3)装配式阴模 在多型腔压模中，通常采用冷压法制
成多个同样的阴模，然后镶入模套中。 镶的型式可分为无垫板式与有垫板式两 种。无垫板式结构如图2-7所示。
12
2.2 压模与压机的关系
4.压模高度和开模行程的校核 模具高度，开模行程，塑件高度要符合压机
上、下固定模板之间最大和最小距离。如图24所示。
符合条件时，应使
H最小 h
式中 H最小——压机上、下模板之间最小距离(毫米)； h——压模的总高度(毫米)。
13
2.2 压模与压机的关系
若不能满足则应在压机上、下模板近加垫板解 决。
压制模的结构动画
2
2.1压制模分类
固定式
热
固
性
塑 料
半固定式
压
制
模
移动式
多型腔 共单 用加 加料 料室 室 单型腔
不溢式 半溢式
溢式
水平分型面 复合分型面 垂直分型面
多分型面 单分型面
பைடு நூலகம்
3
2.1压制模分类
1.压制模的类型
(1)敞开式压制模
结构特点： 无加料腔 凸模与凹模无配合部分 有环形挤压面b
优点： 结构简单，成本低 塑件易取出，易排气 安放嵌件方便 加料量无严格要求 模具寿命长
4
2.1压制模分类
1.压制模的类型
(1)敞开式压制模
缺点： 合模太快时，塑料易溢出，浪费原料；合模太慢时， 易造成非边增厚； 水平状的非边难于去处，且影响塑件外观； 凸、凹模配合精度较低； 不适用于压制带状、片状或纤维填料的塑料和薄壁 或壁厚均匀性要求高的塑件。
塑胶模具设计讲义
塑胶模具设计讲义設計流程一﹑審圖1.尺寸是否完備A.詳細審視圖面各個細部尺寸是否標註。
B.可要求製工傳圖檔,直截了当於檔案上測量漏標處尺寸,但仍需請製工補正確認並簽名以減少日後之爭議。
2.開模方法A.Cavity數目、模座大年夜小、適用成型機台（Tie bar間距、最大年夜射出才能）。
B.塑膠原料類型、可成型性及其所需之週邊設備。
乾燥桶、除濕機、模溫機(Nylon series)C.模具型式:二板或三板模;Slider or not。
除25°DIMM168 SMT type 外，其餘皆不需跑滑塊。
D. 分模線、公母模側(成品圖之Top view or bottom view為公模)。
E. 頂出方法：撥塊加頂針。
F. 模仁可加工性及機械強度:a.今朝的加工才能和精度是否可達模仁設計之要求。
b.成品尺寸設計若太細微,轻易造成模仁強度不足或有尖角而易損傷。
G. 公差合理性:是否具備大年夜量製造的才能。
3.Design Review Meeting將上述有疑慮及困難的部分或須與其他零件段合营之事項於Design Review會議上提出並供给改良之建議案。
二﹑Shrinkage1.塑料縮水率(α)一样計算成型收縮率的方法是由常溫的模具尺寸D與成型品的實際尺寸M:D MD-=α在決定模具設計的實際尺寸時,依圖面所用的塑料而先查得成型縮水率,再計算出模具的尺寸。
