浙江中天建设标准化工地样板展示12.8.1

中天七建现场设施标准化做法图集之生活区[1]

中天七建现场设施标准化做法图集——生活区三、生活区：所有在建项目条件允许的必须设置职工生活区，集中管理，生活区设置的基本要求：以人为本、统筹管理、设施完善、温馨如家。

此外生活区设置应充分考虑消防安全，生活区至少必须设置一条消防通道，道路宽度不小于4.0米。

尽量减少硬地化，增加绿化面积，营造良好的生活环境。

生活区平面布置图图示3-1-1 图示3-1-2图示3-1-3 图示3-1-4设置要求：1、宿舍搭设高度不超过两层。

宿舍朝向、间距符合日照、通风和消防要求。

内外高差不小于0.3m，四周应设散水和排水沟。

平面超过8间时，二层必须设置两跑楼梯，楼梯口必须设置一组灭火器。

2、宿舍室内净高不小于2.8m，通道宽度不小于1.2米，每间宿舍不超过10人，严禁使用通铺。

设置统一床铺（2.0*0.9m）、储物柜、脸盆架、鞋架、办公桌等设施，保持室内整洁，生活用品整齐堆放，禁止摆放作业工具，如图示3-1-1~3所示。

3、宿舍内应采取安装空调、淋雨等措施，降低夏季室内温度。

图示3-1-4。

4、每个宿舍门口须挂设宿舍人员名单牌，并根据实际情况更新。

5、宿舍楼二楼及以上走廊栏杆底部必须设置180~200mm踢脚板，防止杂物掉落。

图示3-2-1设置要求：布置图参照图示干燥，远离等污染源，持卫生整洁。

2、积可按每餐位分类存放。

餐厅应设置电风扇、消毒、灭蚊蝇等设施。

售菜排队区应根据售菜窗口设置2米左右的栏杆，保证工人排队买菜。

3、食堂工作人员必须着“三白”上班，并持有效健康证，健康证原件必须张贴于售菜间墙上。

食堂除餐厅外非炊事人员图示3-2-4 不得随意入内，确保食堂安全。

图示3-2-2 图示3-2-31、职工食堂共分储存间、制作间、售菜间和餐厅，平面3-2-1所示。

食堂应选在上风口，地势较高、厕所（离厕所不小于30m ）、垃圾站、有毒有害场所且便于防水的地方，有良好的通风和洁卫措施，保餐厅与厨房（包括辅房）面积之比不少于3:2（餐厅面1㎡估算）。

中建的这个工地的标准化施工照片

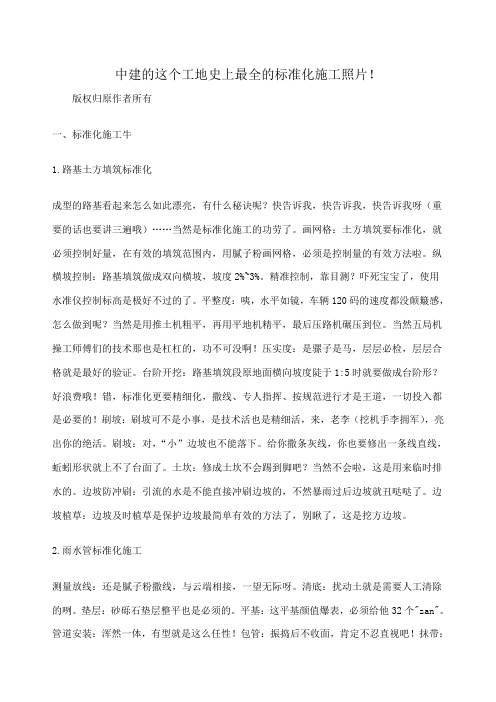

中建的这个工地史上最全的标准化施工照片！版权归原作者所有一、标准化施工牛1.路基土方填筑标准化成型的路基看起来怎么如此漂亮，有什么秘诀呢？快告诉我，快告诉我，快告诉我呀（重要的话也要讲三遍哦）……当然是标准化施工的功劳了。

画网格：土方填筑要标准化，就必须控制好量，在有效的填筑范围内，用腻子粉画网格，必须是控制量的有效方法啦。

纵横坡控制：路基填筑做成双向横坡，坡度2%~3%。

精准控制，靠目测？吓死宝宝了，使用水准仪控制标高是极好不过的了。

平整度：咦，水平如镜，车辆120码的速度都没颠簸感，怎么做到呢？当然是用推土机粗平，再用平地机精平，最后压路机碾压到位。

当然五局机操工师傅们的技术那也是杠杠的，功不可没啊！压实度：是骡子是马，层层必检，层层合格就是最好的验证。

台阶开挖：路基填筑段原地面横向坡度陡于1:5时就要做成台阶形？好浪费哦！错，标准化更要精细化，撒线、专人指挥、按规范进行才是王道，一切投入都是必要的！刷坡：刷坡可不是小事，是技术活也是精细活，来，老李（挖机手李拥军），亮出你的绝活。

刷坡：对，“小”边坡也不能落下。

给你撒条灰线，你也要修出一条线直线，蚯蚓形状就上不了台面了。

土坎：修成土坎不会踢到脚吧？当然不会啦，这是用来临时排水的。

边坡防冲刷：引流的水是不能直接冲刷边坡的，不然暴雨过后边坡就丑哒哒了。

边坡植草：边坡及时植草是保护边坡最简单有效的方法了，别瞅了，这是挖方边坡。

2.雨水管标准化施工测量放线：还是腻子粉撒线，与云端相接，一望无际呀。

清底：扰动土就是需要人工清除的咧。

垫层：砂砾石垫层整平也是必须的。

平基：这平基颜值爆表，必须给他32个"zan"。

管道安装：浑然一体，有型就是这么任性！包管：振捣后不收面，肯定不忍直视吧！抹带：抹带也要标准化，完工一段记得将管头封堵，哼哼……暴雨来了，你懂的！抹带：抹带虽小，亦是要点，养护不容小觑呀！内缝处理：等等，内缝也要处理呢，与雨水管衔接圆顺，必须滴！管道回填：管道碎石回填分层夯实马虎不得，标准化是不允许走捷径的。

中天建设集团新版CIS标准(1)

安
全
二、发工程管理科牛明，
帽
三、未收到短息回复时请电话确认是否收到
领
用
三、公司转发厂家
三、厂家配送安全帽
安全资料
CIS标准化（含CDR格式文件）定型化（含CAD图纸）劳务管理
合同管理
机械设备标准化
二施工区布置
LED显示屏：
二施工区布置
仪表镜：
施工现场在职工主要通道口必须设置安全警示镜，一般设置在大门入口处，设置尺寸一般为 2400*1600m m，可根据施工场地实际情况稍作调整。。
二施工区布置
总平面布置图架：
一般设置在大门入口处。做法参见《中天七建标准化管理作业指导手册》
二施工区布置
（砌块材料堆放场）
螺杆架
水电材料堆放架
二施工区布置
钢筋原材料堆场：
采用工字钢制作
采用槽钢制作
二施工区布置
钢筋半成品堆场：利用定型化支架对调直切断后的半成品分类堆放
采用方钢制作而成定型化支架采用粗钢筋制作而成定型化支架
半成品堆放位置标识
二施工区布置
按楼层或施工段划分，对墙、柱纵向受力钢筋；梁、板钢筋；箍筋等分类分区进行堆放。
3、工地大门柱子字全部采用“创一流工程、铸中天品牌”不锈钢烤漆字，规格400*400mm；
4、大门门扇LOGO进行了修改，详见下图。
一工地外貌
门卫室：
做法要求： 1、形式：推荐采用定型化门卫，也可砖混现浇结构，面积不小
10㎡，层高不低于2.8m； 2、必须配备办公桌、贵宾帽存放柜、质安监控视频等设备。
二施工区布置
旗台、旗帜效果：
二施工区布置

最全最新标准化工地,80张现场图

最全最新标准化工地，80张现场图
办公区全景
旗台
超英精神展板
大气整洁的现场
二级配电箱防护棚
自制可移动式吸烟点并配置灭火器
基坑临边防护
楼梯组装式防护栏杆
塔吊防攀爬
现场设置太阳能路灯
自制环保花篮自制环保花篮
实体样板展示区
铝模施工样板
铝模支撑体系样板
铝模成形质量（实体质量）
水井施工(机电)
楼板厚度控制器
泵管成品支架
成品钢筋马道
排砖图
过梁
企口
构造柱
铝模深化-下挂板深化
铝模深化-全现浇外墙深化
铝模深化-卫生间反坎深化。

浙江省建筑施工现场安全文明施工标准化图册教材

浙江省建筑施工现场安全文明施工标准化图册为进一步规范浙江省建筑施工现场安全标准化管理，深入开展建筑施工安全标准化工作，努力实现建筑施工安全的标准化、程序化、规范化，根据《建筑施工安全检查标准》（JGJ59-2011）和住建部《关于开展建筑施工安全质量标准化工作的指导意见》（建质[2005]232号）等有关规定，借鉴各地标准化活动经验，结合我市建筑施工实际，编辑了《浙江省建筑施工现场安全文明施工标准化图册》（以下简称《图册》）。

本图册共分为水平洞口防护、楼梯口楼梯临边防护、电梯井竖向洞口防护、通道口防护、基坑临边防护、楼层临边防护、施工升降机及卸料平台防护、机具防护棚、文明施工九个部分。

本图册通过示意图、三维图、实例照片等形式，辅以简单的文字说明，对建筑施工现场安全防护措施标准化给出了较为全面和明确的做法，作为建筑施工现场“合格”工程必须达到的最低要求，未达到图册所规定内容的工程不能评为“合格”工程。

1 水平洞口防护1.1 边长在25~200mm（含200mm）的水平洞口防护采用洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。

25 ～200 1 1100100100 10025 ～200 25 ～200100 100平面图1-1剖面三维效果图1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。

1.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。

洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm 。

浙江省建筑施工现场安全文明施工标准化图册样本

浙江省建筑施工现场安全文明施工标准化图册12020年4月19日浙江省建筑施工现场安全文明施工标准化图册为进一步规范浙江省建筑施工现场安全标准化管理，深入开展建筑施工安全标准化工作，努力实现建筑施工安全的标准化、程序化、规范化，根据《建筑施工安全检查标准》（JGJ59- ）和住建部《关于开展建筑施工安全质量标准化工作的指导意见》（建质[ ]232号）等有关规定，借鉴各地标准化活动经验，结合我市建筑施工实际，编辑了《浙江省建筑施工现场安全文明施工标准化图册》（以下简称《图册》）。

本图册共分为水平洞口防护、楼梯口楼梯临边防护、电梯井竖向洞口防护、通道口防护、基坑临边防护、楼层临边防护、施工升降机及卸料平台防护、机具防护棚、文明施工九个部分。

本图册经过示意图、三维图、实例照片等形式，辅以简单的文字说明，对建筑施工现场安全防护措施标准化给出了较为全面和明确的做法，作为建筑施工现场“合格”工程必须达到的最低要求，未达到图册所规定内容的工程不能评为“合格”工程。

1 水平洞口防护1.1 边长在25~200mm（含200mm）的水平洞口防护12020年4月19日采用洞口楔紧木枋（立放），上盖18mm 厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm 角度45°。

25～ 200 1 1100 100 100 100 25 ～ 200 25 ～ 200100 100 平面图1-1剖面三维效果图1.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。

22020年4月19日32020年4月19日1.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。

浙江省建筑施工现场安全文明施工标准化图册

浙江省建筑施工现场安全文明施工标准化图册为进一步规范浙江省建筑施工现场安全标准化管理，深入开展建筑施工安全标准化工作，努力实现建筑施工安全的标准化、程序化、规范化，根据《建筑施工安全检查标准》（JGJ59-2011）和住建部《关于开展建筑施工安全质量标准化工作的指导意见》（建质[2005]232号）等有关规定，借鉴各地标准化活动经验，结合我市建筑施工实际，编辑了《浙江省建筑施工现场安全文明施工标准化图册》（以下简称《图册》）。

本图册共分为水平洞口防护、楼梯口楼梯临边防护、电梯井竖向洞口防护、通道口防护、基坑临边防护、楼层临边防护、施工升降机及卸料平台防护、机具防护棚、文明施工九个部分。

本图册通过示意图、三维图、实例照片等形式，辅以简单的文字说明，对建筑施工现场安全防护措施标准化给出了较为全面和明确的做法，作为建筑施工现场“合格”工程必须达到的最低要求，未达到图册所规定内容的工程不能评为“合格”工程。

1 水平洞口防护1.1 边长在25~200mm（含200mm）的水平洞口防护采用洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。

25 ～2001110010010010025 ～20025 ～200100100平面图1-1剖面三维效果图11.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。

231.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。

洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm 。

中天建设工程建造标准

22
23
24 25 三、室内工程（3 分）
厨卫间墙面统一采用细拉毛面层，采用抹子自上而下一次成型，面层纹路应一致，不得有砂眼，不得染顶棚地面； 3.1厨、卫间
26
多水间墙面应在距楼板300mm高度统一弹设可见水平线，水平线以下防水涂膜基层压光处理，防水涂膜上口水平，与墙面分界清晰；
52
5.4休息平台
53
5.5楼梯扶手
序号 54 55 56 57 58
部位
标准节点
作业标准
对窗台、檐口、装饰线、雨蓬、阳台、落水口等墙面凹凸部位，应采 6.1滴水线用防水和排水构造；顶面排水坡度不应小于3%；外墙空调洞必须在粉刷或墙砖粘贴前调整到位，内外并采用塑料装饰 6.2空调洞圈收口，洞口上下保持一条垂直线；空调管、雨水管遇外墙线条时，原则上必须垂直穿越线条，不得采取拐弯方式； 6.3栏杆六、外墙（3 分） 6.4大面 6.5排版 6.6拼缝各部位栏杆高度、间距应符合强条要求；露天栏杆宜采用不锈钢、铸铁等材质，采用铁制材料必须有可靠的防锈措施，防止污染外墙；
水平阳角拼缝时，上阳角应采用顶面面砖压立面面砖，下阳角应用立面最下排面砖压底平面面砖；面砖立面阴角留缝必须留设在侧面，不得出现在正面；
6.7板底处外立面为面砖等块材时，空调板、阳台板等悬挑构件根部应保持平整，涂料施工时必须采用美纹纸收口，并下挂1-2公分，分色清晰；理 6.8窗框
外墙刮糙时窗洞口部位必须粉刷至窗框内侧，窗框外口与墙面保留 10mm间隙，内口保留20间隙；窗框四周勾缝必须保证密实；
33 34
35
36
37
序号 38
部位
标准节点 4.1优化设计

浙江省建筑施工现场安全文明施工标准化图册

浙江省建筑施工现场安全文明施工标准化图册为进一步规范浙江省建筑施工现场安全标准化管理，深入开展建筑施工安全标准化工作，努力实现建筑施工安全的标准化、程序化、规范化，根据《建筑施工安全检查标准》（JGJ59-2011）和住建部《关于开展建筑施工安全质量标准化工作的指导意见》（建质[2005]232号）等有关规定，借鉴各地标准化活动经验，结合我市建筑施工实际，编辑了《浙江省建筑施工现场安全文明施工标准化图册》（以下简称《图册》）。

本图册共分为水平洞口防护、楼梯口楼梯临边防护、电梯井竖向洞口防护、通道口防护、基坑临边防护、楼层临边防护、施工升降机及卸料平台防护、机具防护棚、文明施工九个部分。

本图册通过示意图、三维图、实例照片等形式，辅以简单的文字说明，对建筑施工现场安全防护措施标准化给出了较为全面和明确的做法，作为建筑施工现场“合格”工程必须达到的最低要求，未达到图册所规定内容的工程不能评为“合格”工程。

191 水平洞口防护1.1 边长在25~200mm（含200mm）的水平洞口防护采用洞口楔紧木枋（立放），上盖18mm厚木胶合板用铁钉钉牢，面层刷红白相间的警示油漆间距20cm角度45°。

25 ～ 2001110010010010025 ～ 20025 ～ 200100100平面图1-1剖面三维效果图191.2 边长在200~500mm(含500mm)的水平洞口防护采用洞口上部盖18mm厚木胶合板用Ф8膨胀螺栓固定，面层刷红白相间的警示油漆间距20cm角度45°。

19191.3 边长在500~1500mm （含1500mm ）的水平洞口防护采用洞口上部铺设木枋（立放）@400mm ，上盖18mm 厚木胶合板用铁钉钉牢，木枋侧面与地面之间的缝隙也用18mm 厚木胶合板封严，面层刷红白相间的警示油漆间距20cm 角度45°。

洞口周边设置交圈的钢管防护栏杆，防护栏杆的水平杆、立杆刷间距为400mm 红白相间油漆，并在最上一道水平杆处悬挂“当心坠落”的警示标志，所有水平杆控制伸出立杆外侧100mm 。

中天建设集团新版CIS标准(1)

一工地外貌
大门两侧围墙：
做法要求： 1、大门两侧围墙，建议八字形设置，能体现项目基本情况以及中天集团
吉祥物“天天”为主题的欢迎您内容； 2、建议参考尺寸为2500*4000mm。
一工地外貌
围墙：做法要求：
1、砖砌围墙，构造柱外侧与围墙齐平，确保外侧齐平； 2、金属式围墙，必须设置砖砌体基础，每隔5块彩钢板设置一个中天LOGO; 3、定型化围墙 4、围墙内容，目前共设计了品牌中天系列、卡通人物系列、水墨系列、文字版系列、环保系列等。 5、规格2500MM高。
3、管理人员一览表以组织架构的样式布置，体现内容：人员照片、职务、联系电话。
二施工区布置
阳光板 25*50矩形钢管 5厚铁皮与骨架焊接
阳光板骨架与立杆采用螺丝固定铝合金宣传窗与立杆采用3颗螺丝固定 1000*2000*100铝合金宣传窗
阳光板 25*50矩形钢管
5厚铁皮与骨架焊接
阳光板骨架与立杆采用螺丝固定
二施工区布置
旗台、旗帜做法要求： 1、旗坛饰面板颜色必须采用黑色或接近黑色的色彩系列； 2、旗杆高度分别为：7.5m、8.0m、7.5m； 3、旗帜为标准四号旗帜，尺寸为1.44*0.96m，三面旗分别为国旗、集团旗、七建旗（或建设单位旗帜）——七建要求。 4、基座具体做法详见《中天七建现场设施标准化设计图集》。
六定型化设施总配室：
六定型化设施厕所：
六定型化设施楼层移动厕所
六定型化设施自动冲洗设备：
六定型化设施宣传栏：
六定型化设施楼梯扶手弯头：
六定型化设施塔吊基础防护：
七其他
安全帽、配送图牌等领用制作流程
一、编写短信（短信内容：工程项目名称+项目经理+各类颜色安全帽数量+联系人+联系方式+联系地址）
