电动蝶阀控制原理和接线
控制阀原理图解
7
阀体类型
角形阀(ANGLE)
阀体内有一个阀座和密封面结构简 单,密封效果好
一般为底进侧出,具有自洁净功能 阀体内不易存积污物,不易堵塞, 适用于控制高粘度介质,高压差 以及含有悬浮物和颗粒物的介质
容易发生阀芯振荡不稳定的现象
8
阀体类型
三通阀
内容
• 第一部分控制阀有关知识和选型 • 第二部分德国RTK调节阀产品 • 第三部分创普斯调节阀产品介绍
1
第一部分：控制阀有关知识和选型
2
控制阀的基本构成
执行机构产生推力力矩 调节阀芯位移 改变流通面积 流量改变 又称调节阀
执行机构-动力装置
执行机构
气动 电动 液动
调节机构 阀体+阀盖+阀内件
附件—实现自动化要求的各种性能
34
选阀的重要性
如何选择好调节阀，尤其是阀门口径和执行机构的推力。 使调节阀在一个高水平状态下运行将是一个很关键的问 题。
选型不准确，容易引起系统的不稳定，调节性能差，寿 命短。
(1)正确选型——系统设计人员（准确的技术参数，工艺图，同厂 家充分沟通） (2)产品质量——生产厂（使用好的材料，加工技术） (3)正确安装、使用、维护——用户。
主要调节阀制造厂商选择
32
4、控制阀类型的确定
阀体（单座、套筒） 阀盖（介质的温度） 填料、填料结构（蒸汽、过热蒸汽、天然气、导 热
油、有毒有害介质） 执行机构 1. 输出力（矩）（最大关闭压差、摩擦力） 2. 气动、电动、电液（价格、可靠性、防爆） 3. 作用方式（故障开、故障关）
35
第二部分：产品介绍 德国RTK调节阀产品介绍
常用阀门和执行机构的原理
常用阀门和执行机构的原理阀门是一种用于控制流体的装置，广泛应用于各个工业领域。
而执行机构则是用于驱动阀门的装置，控制阀门的开启与关闭。
下面将详细介绍几种常用阀门以及其对应的执行机构的工作原理。
1.截止阀和手动执行机构截止阀是一种最常见的阀门，用于控制流体的开启和关闭。
它由阀体、阀盖、阀座、阀芯和手轮组成。
阀体和阀盖分别通过螺纹连接，中间夹有阀座，阀座上有一个圆柱形的阀芯，阀芯可以在阀座上实现上下运动。
手动执行机构则通过手轮转动，使得阀芯的运动方向发生改变，进而实现截止阀的开启和关闭。
当手轮转动时，阀芯下移，阀芯与阀座之间的间隙变大，流体可以通过阀体上的通道流过，实现截止阀的开启。
当手轮转动方向相反时，阀芯上移，阀芯与阀座之间的间隙变小，流体无法通过阀体上的通道流过，实现截止阀的关闭。
2.调节阀和气动执行机构调节阀是一种可以根据需要调节流量的阀门。
它由阀体、阀盖、阀芯和调节机构组成。
气动执行机构则是调节阀的一种常用执行机构。
调节阀的工作原理是通过调节阀芯的位置，改变阀体和阀芯之间的间隙大小，从而控制流体的流动量。
气动执行机构通过空气的压力来控制阀芯的运动。
当气压施加在执行机构的一个端口时，阀芯会被推向另一个方向，改变阀芯与阀体之间的间隙，进而控制流体的流动量。
3.蝶阀和液压执行机构蝶阀是一种通过旋转阀盘来控制流体流动的阀门。
它由阀体、阀盘和阀杆组成。
液压执行机构是一种常用于驱动蝶阀的执行机构。
蝶阀的工作原理是通过旋转阀盘来改变阀体通道的断面积，从而控制流体的流量。
液压执行机构通过液压油的压力来控制阀杆的运动，进而使阀盘旋转。
当液压油加压到执行机构的一端时，液压油的压力将阀杆推向另一个方向，进而使阀盘旋转。
因为阀盘是连接在阀杆上的，所以阀盘的旋转将导致阀体通道的断面积发生变化，从而控制流体的流量。
4.气动阀和电动执行机构气动阀是一种利用气动执行机构来实现开启和关闭的阀门。
电动执行机构则是利用电动装置来驱动阀门的一种执行机构。
电动蝶阀工作原理
电动蝶阀工作原理
电动蝶阀是一种通过电动机驱动的阀门，用于控制流体介质（如气体或液体）在管道中的流动。
其工作原理如下：
1. 电动机控制：电动蝶阀内部配置了一台电动机，通过电源供电，并通过控制器进行控制。
根据所需的流量或压力调节信号，控制器会向电动机发出指令。
2. 传动装置：电动机的输出轴通过传动装置与阀门杆连接，传递扭矩和转速。
传动装置可以是齿轮、皮带、链条等形式，其作用是使电动机的旋转运动转化为阀门的开闭运动。
3. 均衡阀：电动蝶阀通常配备有均衡阀，用于调节流体介质的压力，以防止过大压力对阀门造成损坏。
4. 阀座和阀片：电动蝶阀内部有一个阀座和一个阀片。
阀片通过传动装置的转动打开或关闭阀门。
当阀片与阀座配合时，能够确保流体的密封性，防止泄漏。
5. 控制信号：控制器会接收来自外部的调节信号，比如压力传感器或流量计，根据这些信号，控制器会调整电动机的工作状态，使阀门的开度和流量达到预设值。
6. 反馈机制：电动蝶阀通常还配备有反馈机制，用于监测阀门的实际开度，并将信息传递给控制器。
控制器可以根据反馈信息进行调节，确保阀门的运行精度和稳定性。
总的来说，电动蝶阀通过电动机的驱动，通过传动装置控制阀片的开闭，达到控制流体介质流动的目的。
控制器根据外部传感器提供的信号，调整电动机的工作状态，使阀门的开度和流量满足要求。

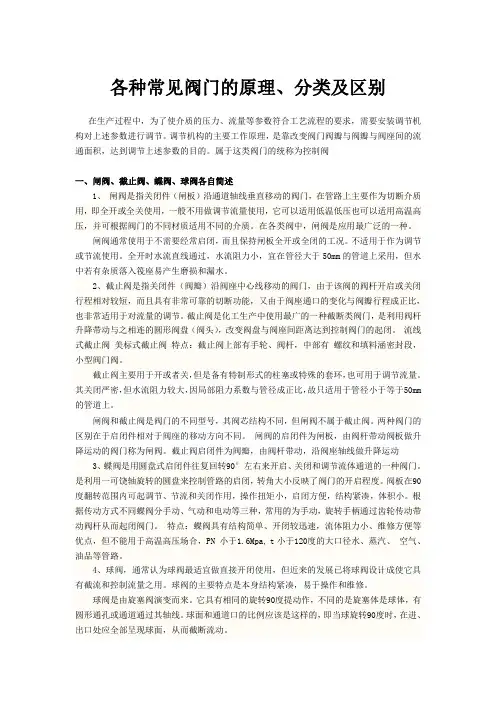

各种常见阀门的原理、分类及区别(蝶阀、闸阀、截止阀、球阀等)
各种常见阀门的原理、分类及区别在生产过程中，为了使介质的压力、流量等参数符合工艺流程的要求，需要安装调节机构对上述参数进行调节。
调节机构的主要工作原理，是靠改变阀门阀瓣与阀瓣与阀座间的流通面积，达到调节上述参数的目的。
属于这类阀门的统称为控制阀一、闸阀、截止阀、蝶阀、球阀各自简述1、闸阀是指关闭件（闸板）沿通道轴线垂直移动的阀门，在管路上主要作为切断介质用，即全开或全关使用，一般不用做调节流量使用，它可以适用低温低压也可以适用高温高压，并可根据阀门的不同材质适用不同的介质。
在各类阀中，闸阀是应用最广泛的一种。
闸阀通常使用于不需要经常启闭，而且保持闸板全开或全闭的工况。
不适用于作为调节或节流使用。
全开时水流直线通过，水流阻力小，宜在管径大于50mm的管道上采用，但水中若有杂质落入筏座易产生磨损和漏水。
2、截止阀是指关闭件（阀瓣）沿阀座中心线移动的阀门，由于该阀的阀杆开启或关闭行程相对较短，而且具有非常可靠的切断功能，又由于阀座通口的变化与阀瓣行程成正比，也非常适用于对流量的调节。
截止阀是化工生产中使用最广的一种截断类阀门，是利用阀杆升降带动与之相连的圆形阀盘（阀头），改变阀盘与阀座间距离达到控制阀门的起闭。
流线式截止阀美标式截止阀特点：截止阀上部有手轮、阀杆，中部有螺纹和填料涵密封段，小型阀门阀。
截止阀主要用于开或者关，但是备有特制形式的柱塞或特殊的套环，也可用于调节流量。
其关闭严密，但水流阻力较大，因局部阻力系数与管径成正比，故只适用于管径小于等于50mm 的管道上。
闸阀和截止阀是阀门的不同型号，其阀芯结构不同，但闸阀不属于截止阀。
两种阀门的区别在于启闭件相对于阀座的移动方向不同。
闸阀的启闭件为闸板，由阀杆带动阀板做升降运动的阀门称为闸阀。
截止阀启闭件为阀瓣，由阀杆带动，沿阀座轴线做升降运动3、蝶阀是用圆盘式启闭件往复回转90°左右来开启、关闭和调节流体通道的一种阀门。
是利用一可饶轴旋转的圆盘来控制管路的启闭，转角大小反映了阀门的开启程度。
电动蝶阀工作原理及接线图
电动蝶阀工作原理及接线图
电动蝶阀工作原理及接线图
电动蝶阀由电动执行器和蝶阀组成，电动执行器为90度旋转，有开关和调节式两种控制方式，通过电动执行器旋转带动蝶阀的开启与关闭。
具备手动操作功能，在断电时通过手动操作来开关蝶阀。
常见的电动蝶阀接线图如下：
开关型带有源灯指示电动蝶阀接线图，共有5根接线，1，2，3是控制部分，
1，4，5是反
馈部分
开关型带无源触点型反馈电动蝶阀接线图，1，2，3是控制部分接线，4，5，
6为无源触点反馈
开关型带开度信号反馈电动蝶阀接线图。
1，2，3为控制接线部分，4，5，
6为反馈部分，输出0-5K
的电阻值，可以选定
AC380V三相电源电动蝶阀接线图
智能调节式电动蝶阀接线图，输入输出4－20mA
直流DC24V DC12V电动蝶阀接线图交换
正负正开关电动蝶
阀同时无源信号反
馈。
海林(QDF)系列电动蝶阀使用说明书
QDF系列电动蝶阀使用说明书产品概要QDF系列中线软密封电动蝶阀适用于中央空调系统或供热采暖系统中，能够实现浮点型、比例调节型（标准信号DC0(2)-10V 或4(0)-20mA）控制。
通过PLC、DDC、温控器等控制信号，对电动蝶阀的开度进行调节，以控制管道系统介质的流量，使电动蝶阀的开度始终保持在设定范围内，以满足管道系统中对流量、压力、温度的精确控制。
产品特点·外形美观、结构紧凑、安装方便，易于拆装及维修。
· 90度回转启闭迅速，调节性能好。
·具有精确的双蜗轮蜗杆机构，低噪声，高输出力矩。
·手-电动切换。
·内置干燥器，可防止水气冷凝。
·具有自动鉴别相序、端相、过热、过载保护。
·多功能显示窗口，显示内容丰富，用户可随时掌握·设备基本参数和运行状态。
·可实现远程操控。
·具有完备的堵转和振荡判定等故障检测功能。
·调节型可与开关型随意切换使用。
·安全可靠，能够通过AC1500V耐压检测，选用F 级绝缘电机，并内置热保护开关。
·启动和关闭次数6万次。
·IP67高标准防护等级。
执行器技术参数阀体技术参数注：蝶板材料默认为球墨铸铁（镀镍），如果需要不锈钢或者其它材料，订货时请注明。
对夹式电动蝶阀外形尺寸DN40~50 DN65~80DN100~DN150DN100~DN150DN200-DN350 DN400~DN500法兰电动蝶阀外形尺寸DN40~DN500对夹式蝶阀与执行器配置表（供参考）法兰式蝶阀与执行器配置表（供参考）注：配置表仅供参考，以实物配置为准。
Kv 值注: 1、Kv 值是阀门两端压差为100KPa 时的水流量（单位m ³/h ）。
（测试水温20℃）2、当阀门用作开、关使用时其额定流量系数按90℃开度时的Kv 值选取；当阀门用作调节使用时其额定流量系数按70℃开度时Kv 值选取。
HC3P智能型阀门电动装置原理图说明书
11223344DDCCBBAA智能型阀门电动装置原理图M3~TP123KM1KM2电动机三相交流电源输入工作电压见铭牌输入信号4～20mA 阻抗<250Ω阻抗≤600ΩTRANS 6+-+-阀位电流4～20mA P2P4POW阀开事故/电源阀关本地远程停开阀关阀控制旋钮公共端开关量控制模拟量输出及控制PE本图继电器触点为非激励状态V.130827OPEN CLOSE ESDSTOPSELECTRPC ON-OFF禁止使用兆欧表（摇表）等高压类接地电阻测试仪测试接地电阻C 220KM2KM1电动装置内部外部接线CTPMKKM1KM2BA HC3P_13V1出厂设置全开时闭合出厂设置全关时闭合出厂设置过力矩时断开出厂设置远程时断开出厂设置不动作IMC3相适用ABCP5位置编码器唤醒器液晶显示屏2*AAA备用电池RL1RL3RL2RL0RL4RL5RL6RL7RL8P3-1P3-2S0S1S2S3S4S5S6S7S8CT红外发射红外遥控手柄P1TP891011121345672314323334353637383940412425262728293031PE 天津百利二通机械有限公司说明：1.图中所示远程控制方式为开关量控制，如需使用4～20mA 模拟量进行远程控制，请将“12”和“13”号端子短接。
2.其他远程控制接线方式详见使用说明书。
故障时闭合故障时断开出厂设置不动作出厂设置不动作出厂设置不动作。
信号蝶阀的工作原理
信号蝶阀的工作原理信号蝶阀是一种常见的工业自动化控制设备，主要用于控制流体的流量和流向。
它由阀体、阀盖、阀杆、阀座和传感器等部件组成。
信号蝶阀的工作原理主要涉及到以下几个方面：阀体结构、阀杆的运动方式和传感器的信号反馈。
首先，信号蝶阀的阀体结构决定了其工作原理。
阀体一般由铸铁、铸钢、不锈钢等材料制成，具有刚性和耐腐蚀性。
阀体内部有一个圆形的通道，通道的大小可以根据需要调节，从而控制流体的流量。
阀体上有两个连接孔，一个用于流体的进口，另一个用于流体的出口。
当阀体中的通道完全打开时，流体可以顺利通过进口、通道和出口进行流动。
其次，信号蝶阀的阀杆的运动方式是影响其工作原理的重要因素。
阀杆可以通过手动或电动装置进行控制。
当阀杆处于关闭位置时，阀盖与阀座紧密结合，阻止流体的流动。
当阀杆向上移动时，阀盖与阀座分离，流体开始通过通道流动。
阀杆的运动方式可以根据需要调节，以实现不同程度的流量控制。
最后，信号蝶阀的工作原理还与传感器的信号反馈有关。
传感器可以监测阀杆的位置和流体的流量，将相关信息反馈给控制系统。
控制系统根据传感器的信号调整阀杆的运动范围，从而实现流量和流向的精确控制。
传感器的信号反馈也可以用于监测阀门的故障或异常情况，及时采取措施进行修复或替换。
信号蝶阀的工作原理具备以下优点：一是控制精度高。
信号蝶阀可以根据需要调整阀杆的运动范围，从而实现精确的流量控制。
二是响应速度快。
信号蝶阀采用电动装置进行控制，响应速度较快，可以满足高速流体流动的要求。
三是使用方便。
信号蝶阀可以手动或自动控制，适用于不同的工业场景。
四是维护成本低。
信号蝶阀结构简单，维护和保养成本相对较低。
综上所述，信号蝶阀是一种重要的工业自动化控制设备，其工作原理涉及到阀体结构、阀杆的运动方式和传感器的信号反馈等方面。
信号蝶阀具备控制精度高、响应速度快、使用方便和维护成本低等优点，广泛应用于各个领域的流体控制。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动蝶阀原理和接线
电动蝶阀有普通型和智能型。
普通型，当接通其电机，阀门便开或合，视电机正反转而定；智能型如AC380V的，给其供AC380V后，电机不动，内部控制电路板可以工作。
当给其输入4—20mA电流时，做相应动作。
4mA时关闭，20mA时打开。
而且有4—20mA模拟量反馈信号，以反应它的阀门开度大小。
电动蝶阀由电动执行器和蝶阀组成，电动执行器为90度旋转，有开关和调节式两种控制方式，通过电动执行器旋转带动蝶阀的开启与关闭。
具备手动操作功能，在断电时通过手动操作来开关蝶阀。
常见的电动蝶阀接线图
如下：开关型带有源灯指示电动蝶阀接线图，共有5根接线，1，2，3是控制部分，1，4，5是反馈部分
开关型带无源触点型反馈电动蝶阀接线图，1，2，3是控制部分接线，4，5，6为无源触点反馈
开关型带开度信号反馈电动蝶阀接线图。
1，2，3为控制接线部分，4，5，6为反馈部分，输出0-5K的电阻值，可以选定
AC380V三相电源电动蝶阀接线图
智能调节式电动蝶阀接线图，输入输出4－20mA
直流DC24V DC12V电动蝶阀接线图交换正负正开关电动蝶阀同时无源信号反馈。
