三相异步电动机的正反转控制实验报告
实验二三相异步电动机的正反转控制实验
一、实验目的
⑴了解三相异步电动机接触器联锁正反转控制的接线和操作方法。
⑵理解联锁和自锁的概念。
⑶掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。
二、实验器材
三相异步电动机、万能表、联动空气开关（QS1）、单向空气开关（QS2）、交流接触器（KM1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。
三、实验原理
三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
四、实验操作步骤
连接三相异步电动机原理图如图所示，其中线路中的正转用接触器KM1和反转用的接触器KM2，分别由正转按钮SB1和反转按钮SB2控制。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
当按下正转启动按钮SB1后，电源相通过空气开关QS1,QS2和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转动，在按下SB2时，接触器KM和其他的器件形成自锁反转。
1在连接控制实验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。
2 在不通电的情况下，用万用表检查各触点的分、合情况是否良好。
检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。
3布线时要符合电气原理图，先将主电路的导线配完后，再配控制回路的导线；布线时还应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动。
4实验接线前应先检查电动机的外观有无异常。
5按三相异步电动机原理图检验控制板布线正确性，一般可采用万用表进行校线，以确认线路连接正确无误。
6 在断开所有开关时，用试电笔检查控制线路的主板及进线端是否有点，后通电检验各触点是否带点。
7闭合空气开关QS1和QS2，按下启动按钮SB1，观察线路和电动机运行有无异常现象，并观察电动机控制电器的动作情况和电动机的旋转方向。
8按下停止按钮SB3，电动机M失电停转。
按下反转启动按钮SB2，同时观察电动机控制电器的动作情况和电动机的旋转方向的改变。
9实验工作结束后，应先切断电动机的三相交流电源，然后拆除控制线路、主电路和有关实验电器，最后将各电气设备和实验物品按规定位置安放整齐。
思考题
⑴什么是联锁和联锁触头为什么要设置联锁触头
⑵三相异步电动机接触器联锁的正反转控制线路的优点是什么。

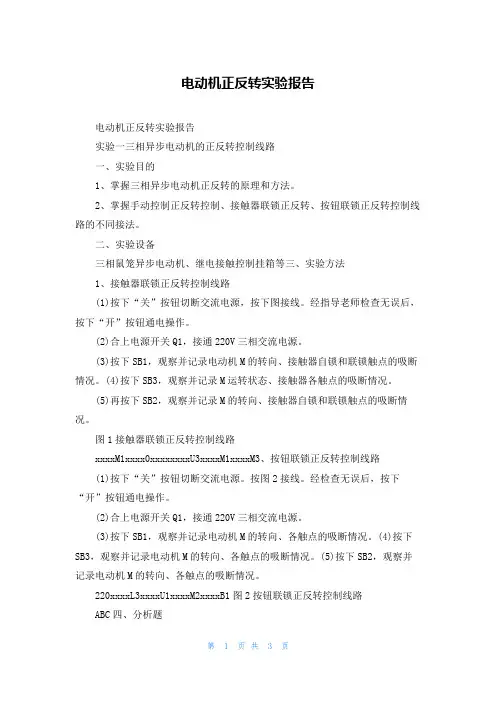

电动机正反转实验报告
电动机正反转实验报告电动机正反转实验报告实验一三相异步电动机的正反转控制线路一、实验目的1、掌握三相异步电动机正反转的原理和方法。
2、掌握手动控制正反转控制、接触器联锁正反转、按钮联锁正反转控制线路的不同接法。
二、实验设备三相鼠笼异步电动机、继电接触控制挂箱等三、实验方法1、接触器联锁正反转控制线路(1)按下“关”按钮切断交流电源，按下图接线。
经指导老师检查无误后，按下“开”按钮通电操作。
(2)合上电源开关Q1，接通220V三相交流电源。
(3)按下SB1，观察并记录电动机M的转向、接触器自锁和联锁触点的吸断情况。
(4)按下SB3，观察并记录M运转状态、接触器各触点的吸断情况。
(5)再按下SB2，观察并记录M的转向、接触器自锁和联锁触点的吸断情况。
图1接触器联锁正反转控制线路xxxxM1xxxx0xxxxxxxxU3xxxxM1xxxxM3、按钮联锁正反转控制线路(1)按下“关”按钮切断交流电源。
按图2接线。
经检查无误后，按下“开”按钮通电操作。
(2)合上电源开关Q1，接通220V三相交流电源。
(3)按下SB1，观察并记录电动机M的转向、各触点的吸断情况。
(4)按下SB3，观察并记录电动机M的转向、各触点的吸断情况。
(5)按下SB2，观察并记录电动机M的转向、各触点的吸断情况。
220xxxxL3xxxxU1xxxxM2xxxxB1图2按钮联锁正反转控制线路ABC四、分析题1、接触器和按钮的联锁触点在继电接触控制中起到什么作用？实验二交流电机变频调速控制系统一实验目的1．掌握交流变频调速系统的组成及基本原理；2．掌握变频器常用控制参数的设定方法；3.掌握由变频器控制交流电机多段速度及正反向运转的方法。
二实验设备 1．变频器；2.交流电机。
三、实验方法（一）注意事项参考变频器的端子接线图，完成变频器和交流电机的接线。
主要使用端子为RST；UVW；xxxxxxxxX1X2X3X4CM。
变频器电源输入端RST和电源输出端UVW均AC380V高电压大电流信号，任何操作都必须在关掉总电源以后才能进行。
三相异步电动机正反转控制实验报告
三相异步电动机正反转控制实验报告一、实验目的（1）了解三相异步电动机接触器联锁正反转控制的接线和操作方法。
（2）理解联锁和自锁的概念。
（3）掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。
二、实验器材三相异步电动机（M3~）、万能表、联动空气开关（Q51）、单向空气开关（QS2）、交流接触器（KM1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。
三、实验原理三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
四、实验操作步骤连接三相异步电动机原理图如图所示，其中线路中的正转用接触器KM1和反转用的接触器KM2，分别由按钮5B2和反转按钮SB2控制。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
当按下正转启动按钮SB1后，电源相通过空气开关QS，Q52和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM 和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转，在按下SB2时，接触器KM和其他的器件形成自锁反转。
安装接线1、在连接控制验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。
2、在不通电的情况下，用万用表检查各触点的分、合情况是否良好。
检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。
3、将电器元件摆放均匀、整齐、紧凑、合理，并用螺丝进行安装，紧固各元件时应用力均匀，紧固程度适当。
4、控制电路采用红色，按钮线采用红色，接地线绿黄双色线。
布线时要符合电气原理图，先将主电路的导线配完后，再配控制回路的导线；布线时还应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动。
同一平面的导线应高低一致或前后一致，不能交叉。
正反转控制实训报告
一、实验目的1. 理解和掌握三相异步电动机正反转控制的基本原理和操作方法。
2. 学会使用接触器、按钮、中间继电器等电气元件实现电动机的正反转控制。
3. 熟悉正反转控制电路的接线方法，并能进行故障分析和排除。
4. 提高动手能力和分析解决问题的能力。
二、实验原理正反转控制是电动机控制中的一种基本控制方式，通过改变电动机三相电源的相序，使电动机实现正转和反转。
本实验采用接触器、按钮、中间继电器等电气元件来实现电动机的正反转控制。
三、实验仪器与设备1. 三相异步电动机2. 接触器3. 按钮开关4. 中间继电器5. 交流电源6. 接线端子排7. 导线8. 安装板9. 电工工具四、实验步骤1. 准备阶段：熟悉实验仪器和设备，了解实验原理，根据实验要求准备相应的元件和工具。
2. 电路连接：1. 将三相异步电动机的电源线分别连接到三相电源的L1、L2、L3相。
2. 将接触器的线圈连接到三相电源，并将接触器的主触头分别连接到电动机的三相电源线上。
3. 将按钮开关连接到接触器的线圈上，实现按钮控制接触器的吸合和断开。
4. 将中间继电器的线圈连接到接触器的辅助触头上，实现接触器与中间继电器的联锁。
5. 将中间继电器的常闭触头连接到按钮开关的常闭触头上，实现正反转互锁。
3. 电路检查：在连接电路的过程中，要仔细检查电路连接是否正确，确保电路安全可靠。
4. 实验操作：1. 开启三相电源，按下正转按钮，观察电动机是否正转。
2. 按下反转按钮，观察电动机是否反转。
3. 同时按下正转和反转按钮，观察电动机是否发生故障。
5. 故障分析：如果电动机发生故障，分析故障原因，并进行排除。
6. 实验总结：总结实验过程，分析实验结果，提出改进意见。
五、实验结果与分析1. 实验成功实现了三相异步电动机的正反转控制，验证了实验原理的正确性。
2. 通过实验，掌握了接触器、按钮、中间继电器等电气元件的使用方法，提高了动手能力。
3. 在实验过程中，发现了电路连接错误、元件损坏等问题，通过故障分析，成功排除了故障。
三相异步电动机的正反转控制实验报告
三相异步电动机的正反转控制实验报告实验目的⑴了解三相异步电动机接触器联锁正反转控制的接线和操作方法。
⑵理解联锁和自锁的概念。
⑶掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。
实验器材三相异步电动机（M 3～）、万能表、联动空气开关（QS1）、单向空气开关（QS2）、交流接触器（KM1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。
实验原理三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
实验操作步骤连接三相异步电动机原理图如图所示，其中线路中的正转用接触器KM1和反转用的接触器KM2，分别由按钮SB2和反转按钮SB2控制。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
当按下正转启动按钮SB1后，电源相通过空气开关QS1,QS2和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM 和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转动，在按下SB2时，接触器KM和其他的器件形成自锁反转。
安装接线1在连接控制实验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。
2 在不通电的情况下，用万用表检查各触点的分、合情况是否良好。
检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。
3将电器元件摆放均匀、整齐、紧凑、合理，并用螺丝进行安装，紧固各元件时应用力均匀，紧固程度适当。
4控制电路采用红色，按钮线采用红色，接地线绿黄双色线。
布线时要符合电气原理图，先将主电路的导线配完后，再配控制回路的导线；布线时还应符合平直、整齐、紧贴敷设面、走线合理及接点不得松动。
同一平面的导线应高低一致或前后一致，不能交叉。

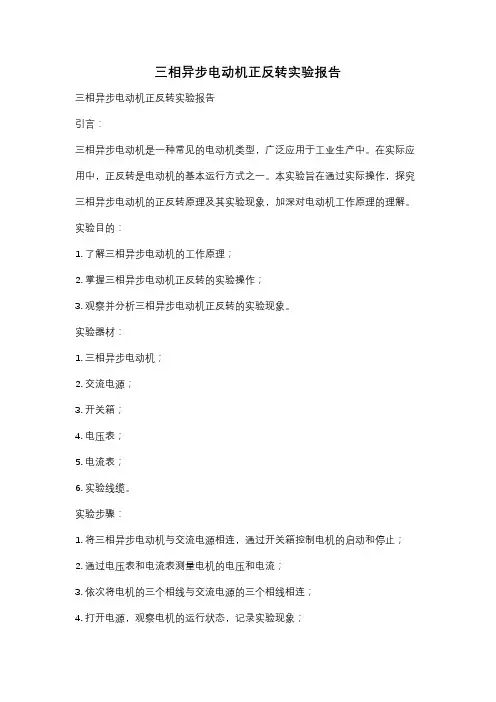

三相异步电动机正反转实验报告
三相异步电动机正反转实验报告三相异步电动机正反转实验报告引言：三相异步电动机是一种常见的电动机类型，广泛应用于工业生产中。
在实际应用中，正反转是电动机的基本运行方式之一。
本实验旨在通过实际操作，探究三相异步电动机的正反转原理及其实验现象，加深对电动机工作原理的理解。
实验目的：1. 了解三相异步电动机的工作原理；2. 掌握三相异步电动机正反转的实验操作；3. 观察并分析三相异步电动机正反转的实验现象。
实验器材：1. 三相异步电动机；2. 交流电源；3. 开关箱；4. 电压表；5. 电流表；6. 实验线缆。
实验步骤：1. 将三相异步电动机与交流电源相连，通过开关箱控制电机的启动和停止；2. 通过电压表和电流表测量电机的电压和电流；3. 依次将电机的三个相线与交流电源的三个相线相连；4. 打开电源，观察电机的运行状态，记录实验现象；5. 关闭电源，将电机的两个相线交换位置；6. 再次打开电源，观察电机的运行状态，记录实验现象。
实验结果：1. 正转实验现象：当电源打开时，电机按设定的方向旋转，同时电压表和电流表显示正常数值；2. 反转实验现象：当电源打开时，电机按设定的方向反向旋转，同时电压表和电流表显示正常数值。
实验分析与讨论：1. 三相异步电动机的正反转原理：三相异步电动机的正反转是通过交换电机的两个相线来实现的。
在正转实验中，电机按设定方向旋转，电流正常流动；而在反转实验中，电机按相反方向旋转，电流仍然正常流动。
这是因为电机的相序改变后，磁场的旋转方向也发生了改变，从而使电机反向旋转。
2. 实验现象的解释：正转实验中，电机按设定方向旋转，电流正常流动，说明电机的正转方向与电源的相位一致；反转实验中，电机按相反方向旋转，电流仍然正常流动，说明电机的反转方向与电源的相位相反。
这一现象验证了三相异步电动机正反转的原理。
实验总结：通过本次实验，我们深入了解了三相异步电动机的正反转原理及其实验现象。
正反转是电动机的基本运行方式，掌握正反转的操作和原理对于电动机的实际应用具有重要意义。
三相异步电动机正反转实验报告
三相异步电动机正反转实验报告实验目的：1.了解三相异步电动机工作原理；2.掌握三相异步电动机正反转的方法；3.学习测量三相异步电动机的转速。
实验设备：1.三相异步电动机；2.频率变换器；3.电压表；4.频率表；5.示波器。
实验原理：实验步骤：1.将三相异步电动机的三个线圈分别连接到频率变换器的三个对应通道上，并将频率变换器连接到电源上；2.打开电源，调节频率变换器的输出频率和电压，使电动机能够正常运转；3.使用电压表和频率表测量电动机的电压和频率；4.使用示波器测量电动机的转速。
实验结果：在实验中，我们进行了三相异步电动机正反转实验，并测量了其电压、频率和转速。
实验结果显示，通过调节电源的相位和频率，我们成功地实现了三相异步电动机的正反转。
在正转时，电动机的电压为XXV，频率为XXHz，转速为XXrpm；在反转时，电动机的电压为XXV，频率为XXHz，转速为XXrpm。
实验分析：通过实验可知，三相异步电动机的正反转是通过调节电源的相位和频率来改变电磁场的旋转方向实现的。
在正转时，相位和频率的设置使得电磁场的旋转方向与转子的磁场方向一致，使电动机正转；在反转时，相位和频率的设置使得电磁场的旋转方向与转子的磁场方向相反，使电动机反转。
结论：通过三相异步电动机正反转实验，我们掌握了三相异步电动机的工作原理和正反转的方法，学习了测量电动机转速的技巧。
通过调节电源的相位和频率，我们成功实现了三相异步电动机的正反转，并测量了其相应的电压、频率和转速。
实验结果表明，我们的实验步骤和测量数据是准确可靠的。
实验中可能存在的误差和改进方法：1.实验过程中，可能存在电压表、频率表和示波器的测量误差。
可以使用多个不同型号和精度的仪器进行测量，取平均值来提高测量精度；2.实验中的转速测量可能受到转子磁场的不均匀性和机械阻力的影响，可以采用更精确的转速测量方法，如使用光电编码器等。
实验的意义和应用：总结：本次实验通过三相异步电动机正反转实验，我们了解了三相异步电动机的工作原理，掌握了正反转的方法，并学习了测量电动机转速的技巧。
三相异步电动机正反转互锁控制实习报告
三相异步电动机正反转互锁控制实习报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三相异步电动机正反转互锁控制实习报告一、引言在电气工程学科中，三相异步电动机是一种常见的电动机类型，广泛应用于各种工业场合。
三相异步电动机的正反转控制实验报告[学习]
三相异步电动机的正反转控制实验报告[学习]一、实验目的1. 掌握三相异步电动机正反转控制电路的设计方法；2. 熟悉三相异步电动机的正反转控制原理；3. 学会使用PLC控制三相异步电动机实现正反转控制。
二、实验设备1. PLC编程器；2. 三相异步电动机；3. 三相交流电源；4. 电流表和电压表。
三、实验原理三相异步电动机是一种常见的交流电动机，具有结构简单、可靠性高、功率大等优点，在工业控制领域得到广泛应用。
在实际应用中，常常需要对三相异步电动机进行正反转控制。
三相异步电动机的正反转与交流电源成相，不同的是正反转时交流电源的相序不同。
在正转时，交流电源的ABC三相线分别连接电动机的U、V、W三相线对应的绕组。
在反转时，交流电源的ABC三相线分别连接电动机的W、V、U三相线对应的绕组。
实现三相异步电动机的正反转控制可以通过PLC编程实现。
通常情况下，PLC输出端口不直接用于控制电机本身，而是用于控制交流接触器的继电器。
通过PLC输出信号控制继电器通断，实现电机的正反转控制。
四、实验步骤1. 按照电路图连接三相异步电动机正反转控制电路，其中CJX2交流接触器用于控制电机的正反转，ZJWN4-4P4C继电器用于控制交流接触器；2. 利用PLC编程器编写程序，根据控制要求确定PLC输出端口状态。
程序应包含以下功能模块：（1）控制交流接触器的正反转；3. 连接三相交流电源，打开电源开关，检查电路是否正常连接。
4. 测试正转功能：按下正转按钮，观察三相异步电动机是否能够正常启动，并旋转在预定方向上。
五、实验结果通过本次实验，成功地实现了三相异步电动机的正反转控制，并且能够正常控制电机正反转和停止。
实验结果表明，PLC控制三相异步电动机的正反转控制具有可靠性高、控制精度高等优点，适用于工矿企业中对电机正反转的复杂控制要求。
(完整版)三相异步电动机的正反转控制实验报告
实验目的⑴了解三相异步电动机接触器联锁正反转控制的接线和操作方法。
⑵理解联锁和自锁的概念。
⑶掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。
实验器材三相异步电动机（M 3～）、万能表、联动空气开关（QS1）、单向空气开关（QS2）、交流接触器（KM1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。
实验原理三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
实验操作步骤连接三相异步电动机原理图如图所示，其中线路中的正转用接触器KM1和反转用的接触器KM2，分别由按钮SB2和反转按钮SB2控制。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
当按下正转启动按钮SB1后，电源相通过空气开关QS1,QS2和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转动，在按下SB2时，接触器KM和其他的器件形成自锁反转。
安装接线1在连接控制实验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。
2 在不通电的情况下，用万用表检查各触点的分、合情况是否良好。
检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。
3将电器元件摆放均匀、整齐、紧凑、合理，并用螺丝进行安装，紧固各元件时应用力均匀，紧固程度适当。
走线合理及接点不得松动。
同一平面的导线应高低一致或前后一致，不能交叉。
.布线应横平竖直，变换走向应垂直。
导线与接线端子或线桩连接时，应不压绝缘层、不反圈及不露铜过长。
e一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。
三相异步电动机正反转控制电路实验报告
三相异步电动机正反转控制电路实验报告示例文章篇一：《三相异步电动机正反转控制电路实验报告》嗨，大家好！今天我要和大家分享一下我们做的三相异步电动机正反转控制电路实验，这可太有趣啦！一、实验目的我们为啥要做这个实验呢？那就是要搞清楚三相异步电动机正反转是怎么控制的呀。
就像我们想要知道一辆汽车怎么向前开又怎么向后倒一样，电动机的正反转在好多地方都特别重要呢。
比如说，工厂里的一些机器，有时候需要正转来加工东西，有时候又得反转来调整或者做其他操作。
要是不搞明白这个控制电路，就像你想让玩具车跑起来，却不知道怎么控制方向一样，那可不行！二、实验器材做这个实验，我们得有好多东西才行。
首先就是三相异步电动机啦，这可是主角呢！它就像一个大力士，只要电路一通，就能呼呼地转起来。
然后还有接触器，这东西可神奇啦，就像是电动机的指挥官。
还有按钮，这就是我们给电动机下命令的小工具，按一下，就像跟电动机说“嘿，你该正转啦”或者“你快反转吧”。
还有熔断器呢，这就像是电动机的小保镖，如果电流太大，它就会“挺身而出”，把电路切断，保护电动机不被烧坏。
这就好比你出门的时候，有个保镖在你身边，要是有危险，保镖就会保护你一样。
三、实验步骤1. 连接电路刚开始连接电路的时候，我可紧张啦。
我和我的小伙伴们小心翼翼的，就像在给一个超级精密的机器人组装零件一样。
我们先把电动机的三根线按照电路图接好，这时候我就在想，要是接错了会不会电动机就“发脾气”不转了呢？然后再把接触器也接上去，那些线就像小辫子一样，得一根一根地梳理好，接到正确的地方。
我们一边接，一边互相提醒，“这个线是不是应该接这儿呀？”“你看，这个接头是不是没拧紧呀？”就像一群小蚂蚁在齐心协力地建造自己的小窝一样。
2. 检查电路接好电路后，可不能马上就通电呀，就像你出门前要检查一下自己的东西有没有带齐一样。
我们得仔仔细细地检查电路，看看有没有线接错了，有没有接头没接好。
这时候我的心跳得可快啦，就怕有什么问题。
