维修电工技能实训考核装置

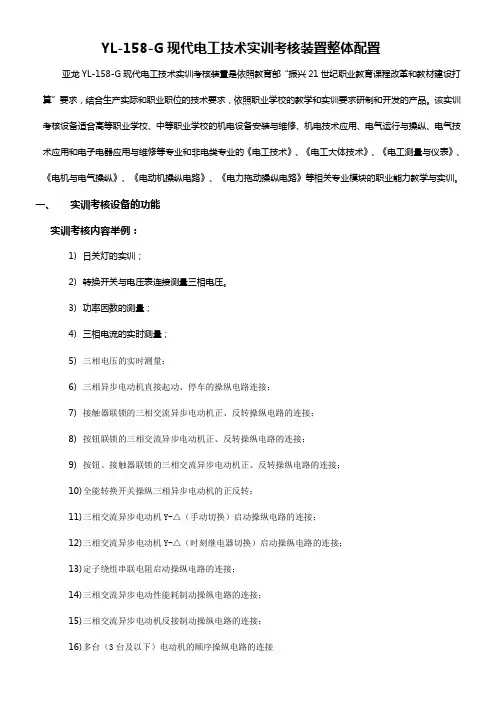

YL158G现代电工技术实训考核装置整体配置
YL-158-G现代电工技术实训考核装置整体配置亚龙YL-158-G现代电工技术实训考核装置是依照教育部“振兴21世纪职业教育课程改革和教材建设打算”要求，结合生产实际和职业职位的技术要求，依照职业学校的教学和实训要求研制和开发的产品。
该实训考核设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与操纵、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工大体技术》、《电工测量与仪表》、《电机与电气操纵》、《电动机操纵电路》、《电力拖动操纵电路》等相关专业模块的职业能力教学与实训。
一、实训考核设备的功能实训考核内容举例：1)日关灯的实训；2)转换开关与电压表连接测量三相电压。
3)功率因数的测量；4)三相电流的实时测量；5)三相电压的实时测量；6)三相异步电动机直接起动、停车的操纵电路连接；7)接触器联锁的三相交流异步电动机正、反转操纵电路的连接；8)按钮联锁的三相交流异步电动机正、反转操纵电路的连接；9)按钮、接触器联锁的三相交流异步电动机正、反转操纵电路的连接；10)全能转换开关操纵三相异步电动机的正反转；11)三相交流异步电动机Y-△（手动切换）启动操纵电路的连接；12)三相交流异步电动机Y-△（时刻继电器切换）启动操纵电路的连接；13)定子绕组串联电阻启动操纵电路的连接；14)三相交流异步电动性能耗制动操纵电路的连接；15)三相交流异步电动机反接制动操纵电路的连接；16)多台（3台及以下）电动机的顺序操纵电路的连接17)电动机的来回行程操纵电路的连接；18)直流电机的直接启停操纵；19)直流电动机的正反转操纵；20)直流电机的调速实验；21)一般车床操纵电路的连接；22)电动葫芦操纵电路的连接；23)三相交流异步电动机既能点动，又能持续转动的操纵电路连接；24)两地操纵电路的连接；25)按钮切换的双速电动机调速操纵电路的连接；26)时刻继电器切换的双速电动机调速操纵电路的连接；27)离心开关配合的反接制动操纵电路的连接；28)变频器面板功能参数设置和操作实训；29)变频器对电机点动操纵、启停操纵；30)电机转速多段操纵；31)工频、变频切换操纵；32)基于模拟量操纵的电机开环调速；33)基于面板操作的电机开环调速；34)变频器的爱惜和报警功能实训；35)基于PLC的变频器开环调速；36)PLC一样指令运用的实训；37)PLC操纵电机顺序启动；38)PLC操纵交通灯的的实训；39)PLC操纵三相异步电动机Y-△启动电路；40)触摸屏的参数设置；41)触摸屏的编程；42)触摸屏、PLC、变频器的综合实训；43)两相混合式步进电机的简单实训；44)交流伺服电机的简单实训；45)X62W铣床电气操纵电路单元常见故障的检查与排除实训（可设16个故障点）；46)T68镗床电气操纵电路单元常见故障的检查与排除实训（可设16个故障点）；铣床电气操纵电路故障现象：1)主轴电机正、反转均缺一相，进给电机、冷却泵缺一相，操纵变压器及照明变压器均没电；2)主轴电机不管正反转均缺一相；3)进给电机反转缺一相；4)快速进给电磁铁不能动作；5)照明及操纵变压器没电，照明灯不亮，操纵回路失效；6)操纵变压器没电，操纵回路失效；7)照明灯不亮；8)操纵回路失效；9)操纵回路失效；10)主轴制动失效；11)主轴不能启动；12)主轴不能启动；13)工作台进给操纵失效；14)工作台向下、向右、向前进给操纵失效；15)工作台向后、向上、向左进给操纵失效；16)两处快速进给全数失效。
维修电工技能实训考核装置
电工实训实验指导书江西渝州科技职业学院前言我国自1994年以来，相继颁布了《劳动法》职业教育法》逐步推行了职业技能鉴定和职业资格证书制度，使我国的职业技能培训开始走上了法制化轨道。
为适应新形势的要求，进一步提高机械行业技术工人队伍的素质，机械工业职业技能鉴定指导中心组织编写了《机械工人职业技能培训教材》。
本企业研制生产的THWD-3型培训台目前可对《初中级维修电工》教材中列出的基本的电气控制线路进行实际动手操作，使学生操作培训后，在以下技能上得到了提高：1、熟悉常用低压电器的结构、原理、安装和使用；2、了解电路图中图形符号、文字符号的使用方法，并能按实物的布局，画出相应的接线图；3、掌握了焊接和安装后，能用书上的专业知识独立完成线路的检测和调试。
因此，该操作台不仅可让学生使用、提高学生的动手能力和技能操作水平，同时该操作台也可作为初、中级维修电工的技能考核台。
目录第一章THWD-2型维修电工技能实训装置简介 (1)第二章THWD-2型维修电工技能实训装置安装要求 (4)第三章THWD-2型维修电工及技能实训装置可进行的操作内容 (6)实验一三相异步电动机的直接启动控制 (6)实验二三相异步电动机接触器点动控制线路 (8)实验三单向启动停止控制线路/异步电动机自锁控制线路 (11)实验四异步电动机单向点动、启动控制控制电路 (14)实验五异步电动机联锁正反转控制线路 (17)（A）按钮联锁的三相异步电动机正反转控制线路 (17)（B）接触器联锁的三相异步电动机正反转控制线路 (20)（C）双重联锁的三相异步电动机正反转控制线路 (23)实验六正反转点动、启动控制线路 (26)实验七异步电动机反接制动控制线路 (29)实验八异步电动机星形、三角形控制线路 (31)实验九手动顺序启动 (35)实验十自动顺序控制线路 (37)实验十一异步电动机两地控制线路 (39)实验十二三相异步电动机串电阻降压启动手动控制 (41)实验十三三相异步电动机串电阻降压启动自动控制 (43)实验十四单向降压启动及反接制动控制 (45)实验十五三相异步电动机能耗制动控制线路 (48)实验十六自动往返控制线路 (50)实验十七带点动的自动往返控制线路 (53)实验十八接触器控制双速电动机的控制线路 (56)实验十九时间继电器控制双速电机的控制线路 (58)实验二十C620型车床的接线、故障与维修 (61)实验二十一电动葫芦的电气控制线路 (64)实验二十二Y3150型滚齿机控制电路 (66)实验二十三Z3040B摇臂钻床电气控制线路 (69)实验二十四CA6140普通车床电路 (76)实验二十五单向电动机起动控制线路………………………………………..实验二十六白炽灯控制线路……………………………………………………………实验二十七日光灯控制线路……………………………………………………………实验二十八触摸开关控制白炽灯线路…………………………………………………实验二十九声控开关控制楼梯白炽灯线路……………………………………………实验三十单相电度表的安装线路…………………………………………………实验三十一三相四线有功电度表的安装……………………………………………...实验三十二三相四线无功电度表的安装实验三十三实验三十四实验三十五实验三十六实验三十七实验三十八实验三十九实验四十实验四十一实验四十二实验四十三附录一附录二电压表、电流表的安装电路万转开关和电压表测量三相线电压的接线电路一台电流互感器用于单相回路的接线电路二台电流互感器接成不完全星形接线的电路三台电流互感器接成星形接线电路二台电流互感器差接接线电路三台电流互感器接成三角形接线电路并励直流电动机电枢回路串电阻起动与调速直流电机改变励磁电流进行调速的控制电路带有能耗制动的反转控制电路反接制动的控制电路直流电源的获得方式LW5－16/H1196万能转换开关接线图第一章THWD-2型维修电工技能实训装置简介1-1操作台的特点及技术参数一、操作台的特点1、电气控制线路或电子线路都装在作为挂板的安装板上，操作方便、更换便捷、易扩展功能或开发新实验；2、操作台只需三相四线的交流电源即可投入使用，且占地面积小，节约用房、减少基建投资；3、技能培训用的控制线路和小电机可模拟工厂各类机械的电力拖动系统、并可满足维修电工的安装、调试、故障分析及排除等技能训练要求；4、操作内容的选择具有典型性、实用性，操作台装了漏电保护，对培训者的安全起到了保护作用。
RTSX—2型电工实训考核实验装置实验指导书
RTSX—2B型电工实训考核实验装置简介一、实训装置的特点及技术参数1、实训装置的特点（1）本装置以先进的职业教育模式，按照德国教具公司的产品标准生产的实际操作装置。
有安全、灵活、规范等特点。
（2）装置只需三相五线的交流电源即可投入使用，挂箱式结构，安装方便。
（3）能满足电工培训实践操作、考核鉴定的电力拖动控制、照明电路等项目。
具有实践操作方便，所有电器都由学生自行安用实验线进行连接，提高学生的动手动脑能力。
（4）操作内容的选择具有典型性、实用性，桌体内总开关具有漏电保护作用。
并且实验中都要求连接保险，对培训者（或学生）的安全起到保护作用。
2、实训装置的技术参数（1）输入电源：AC380V±5%(三相五线) 50Hz（2）额定电流：5A（3）相对温度：-5～40℃（4）外形尺寸：1640×720×1550mm（5）设备重量：100kg为了在实验时能取得预期的效果，建议实验者注意以下环节：实验准备实验准备即为实验的预习阶段，是保证实验能否顺利进行的必要步骤。
每次实验前都应先进行预习，从而提高实验质量和效率，避免在实验时不知如何下手，浪费时间，完不成实验，甚至损坏实验装置。
因此，实验前应做到：（1）复习教材中与实验有关的内容，熟悉与本次实验相关的理论知识；（2）预习实验指导书，了解本次实验的目的和内容；掌握本次实验的工作原理和方法；（3）写出预习报告，其中应包括实验的详细接线图、实验步骤等；（4）熟悉实验所用的实验装置、测试仪器等；接线前可对照附录中的端子图发解元器件的分布和接线位置。
实验实施在完成理论学习、实验预习等环节后，就可进入实验实施阶段。
实验时要做到以下几点：（1）实验开始前，指导教师要对学生的预习报告作检查，要求学生了解本次实验的目的、内容和方法，只有满足此要求后，方能允许实验开始。
(2) 指导教师对实验装置作介绍，要求学生熟悉本次实验使用的实验设备、仪器，明确这些设备的功能、使用方法。
1.维修电工技能实训考核系列（TH101218）
1.维修电⼯技能实训考核系列（TH101218）THWD-1C型维修电⼯技能实训考核装置（⽹孔板、双组型）⼀、概述该实训装置主要由实训桌和⽹孔板组成。
学⽣通过实训线路进⾏元器件的布局安装，接线全部由学⽣⾃⾏完成，有利于培养学⽣的动⼿能⼒和操作技能。
实训项⽬可⾃⾏确定，根据所选的项⽬选择相应的元器件，也可作为电⼯考证的考核设备。
⼆、特点1.电⽓控制线路元器件都装在⽹孔板上，操作⽅便、更换便捷，易扩展功能或开发新实训；2.操作台只需三相四线的交流电源即可投⼊使⽤，占地⾯积⼩，节约⽤房、减少基建投资；3.设有电压型漏电保护器和电流型漏电保护器，能确保操作者的安全；各电源输出均有监⽰及短路保护等功能，各测量仪表也均有可靠的保护功能，使⽤安全可靠；4.实训台为双⼈座，即可以两个同学同时进⾏实训，电源独⽴，互不⼲扰。
三、技术性能1.输⼊电压：三相四线～380V±10% 50H Z2.⼯作环境：环境温度范围为-5℃～+40℃相对湿度＜85%（25℃）海拔＜4000m3.装置容量：＜3kVA4.外形尺⼨：1574mm×805mm×1650mm四、实训台配备实训台提供线电压380V和相电压220V两种电源、单相电源插座、交流电压、电流表1.交流仪表(1)交流电压表：0～500V带镜⾯交流电压表⼆只，精度1.0级(2)交流电流表：0～5A带镜⾯交流电流表⼆只，精度1.0级，具有超量程报警、指⽰、切断总电源等2.实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。
电源输出设有短路保护3.实训桌为铁质双层亚光密纹喷塑结构，桌⾯为防⽕、防⽔、耐磨⾼密度板、结构坚固，造型美观⼤⽅,桌⼦左右各设有两个抽屉（带锁）五、参考实训项⽬1.三相异步电动机直接启动控制2.三相异步电动机接触器点动控制线路3.三相异步电动机接触器⾃锁控制线路4.Y-△启动⾃动控制线路5.⽤倒顺开关的三相异步电动机正反转控制6.接触器联锁的正反转控制线路7.按钮联锁的三相异步电动机接触器正反转控制线路8.双重联锁的三相异步电动机正反转控制线路9.三相异步电动机的多地按制10.⼯作台⾃动往返控制线路11.⽇光灯接线THWD-2C型维修电⼯技能实训考核装置(⽹孔板、双组型)⼀、概述本实训装置主要由实训桌和⽹孔板组成，学⽣通过实训线路进⾏元器件的布局，安装接线全部由学⽣⾃⾏完成，培养学⽣的动⼿能⼒和操作技能。

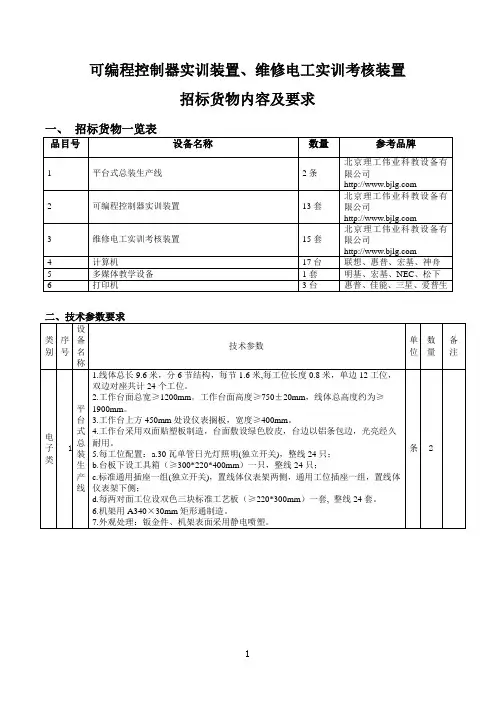

可编程控制器实训装置、维修电工实训考核装置招标货物内容及要求
可编程控制器实训装置、维修电工实训考核装置招标货物内容及要求一、招标货物一览表品目号设备名称数量参考品牌1 平台式总装生产线2条北京理工伟业科教设备有限公司2 可编程控制器实训装置13套北京理工伟业科教设备有限公司3 维修电工实训考核装置15套北京理工伟业科教设备有限公司4 计算机17台联想、惠普、宏基、神舟5 多媒体教学设备1套明基、宏基、NEC、松下6 打印机3台惠普、佳能、三星、爱普生二、技术参数要求类别序号设备名称技术参数单位数量备注电子类1平台式总装生产线1.线体总长9.6米，分6节结构，每节1.6米,每工位长度0.8米，单边12工位，双边对座共计24个工位。
2.工作台面总宽≥1200mm。
工作台面高度≥750±20mm，线体总高度约为≥1900mm。
3.工作台上方450mm处设仪表搁板，宽度≥400mm。
4.工作台采用双面贴塑板制造，台面敷设绿色胶皮，台边以铝条包边，光亮经久耐用。
5.每工位配置：a.30瓦单管日光灯照明(独立开关)，整线24只；b.台板下设工具箱（≥300*220*400mm）一只，整线24只；c.标准通用插座一组(独立开关)，置线体仪表架两侧，通用工位插座一组，置线体仪表架下侧；d.每两对面工位设双色三块标准工艺板（≥220*300mm）一套, 整线24套。
6.机架用A340×30mm矩形通制造。
7.外观处理：钣金件、机架表面采用静电喷塑。
条 22可编程控制器实训装置一、设备概述该装置采用铝合金导轨式实训台，模块采用标准化结构和工具材料放置抽屉及模块存储箱，互换性强。
装置的PLC模块的I/O端子、变频器的接线端子及其他附件元器件与安全插座连接，使用带安全插头的导线进行电路连接，既保证学生基本技能的训练、形成和巩固，又保证电路连接的快速、安全和可靠。
二、技术参数1. 交流电源：三相五线AC 380 V±10% 50Hz；2. 温度：-10～50℃；环境湿度：≤90％无水珠凝结；3. 外形尺寸约：长×宽×高≥1300mm×750mm×1700mm（正负偏差≤5mm）；4. 整机功耗：≤1.0 kV A；5. 安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。
SGWK-08A网孔型初级维修电工实训考核装置
SGWK-08A网孔型初级维修电工实训考核装置
一、概述
网孔型初级维修电工实训考核装置主要由实训桌、网孔板、实训元器件（也可自购）组成。
学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。
能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。
实训项目可自行确定，根据所选的项目选择相应的元器件。
该装置也可作为电工考工的考核设备。
二、特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）。
2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
维修电工技师实训考核装置
维修电工技师实训考核装置在现代社会，咱们的生活几乎离不开电。
随便走进哪个家庭，电器都能让你眼花缭乱，从冰箱到电视，再到洗衣机、空调，啥都有。
可你有没有想过，背后能让这些电器正常运转的人是谁？没错，就是那些电工师傅。
说起电工，咱们常常觉得他们是个神奇的存在，能把一堆电线弄得井井有条，能把故障修得毫不留痕迹。
不过，要成为一个出色的电工可没那么简单，尤其是当你想成为一名维修电工技师时，那可得下足功夫。
说到维修电工技师的实训考核装置，听起来好像一堆晦涩的专业名词，但其实它就是一套专门用来考核电工技术水平的设备。
简单点说，就是模拟各种常见的电器故障，看看你能不能准确找出问题，并且顺利解决它。
就像是给你一个难度满满的“电工关卡”，让你通过后，才算是掌握了修理电器的基本功。
这种考核装置设计得相当巧妙。
想象一下，这个装置就像一个小型的电器世界，里面有各种各样的电器设备，像电动机、变压器、开关、继电器之类的都能在里面找到。
它不仅能模拟电器的常见故障，还能通过简单的调试，改变电器的状态。
你要是遇到问题，不仅得依靠自己的脑袋瓜子，还得会用工具，动手拆解，重新连接线路，一步步把问题给解决掉。
说到这里，你是不是开始有点心动了？想要成为一名技艺高超的电工，光有理论知识是不够的，得有实战经验。
这套考核装置的目的就是让你在最短的时间内，模拟现实生活中可能出现的各种情况，让你快速积累经验。
比如说，有时候空调坏了，你可能不知道是压缩机故障，还是电路出问题，搞不好就得花大价钱请专业人员来修。
这时候，你就得像这套考核装置一样，先诊断，再修复，掌握了故障判断的技巧，以后修电器就能得心应手了。
不仅如此，这个实训考核装置还特别注重安全性。
你看，电工行业可是个高危行业，搞不好就会触电。
所以，在实训的时候，安全意识尤为重要。
这些装置的设计上都做得很周到，能模拟出现实中的各种电力风险，比如电路短路、电流过载等问题，让你在不受伤害的情况下，了解如何避免这些危险。
亚龙YL-WXD-Ⅲ型
1.亚龙YL-WXD-m型高级维修电工实训考核装置一、概述本设备是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求，结合生产实际和职业岗位的技能要求，按照职业学校的教学和实训要求研制和开发的产品。
本设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业《电机及其控制》、《电机与拖动》、《电机与变压器》、《可编程控制器技术》等课程和非机电类专业的必修课程单元或选修课程单元《电机控制电路》、《机床电路维修》的教学与实训。
本设备也适合技工学校机电类专业《电气设备维修》课程的实习，还适合职业培训学校的安装、维修电工中级班，安装、维修电工高级班，安装、维修电工技师班，安装、维修电工高级技师班的培训和实操。
二、设备技术指标1. 外型：整体尺寸 1755mmX750mmX 1790mm；2.实训台架的材料：铝木结构；3.电源：1）输入：三相AC 380V ±10% 50HZ三相五线；2）交流输出：固定：三相五线380V接插式1组、220V接插式1组、220V插座式3组、可调：0〜220V连续可调；（具有过流保护报警切断电源，智能化误操作记录功能）3）直流输出：固定：励磁电源 110V/0.5A 1 组、+12V/1.5A1 组；-12V/1.5 A 1 组；+5V/1.5A 1组，（具有过流保护报警切断电源，智能化误操作记录功能）。
可调：电枢电源0〜220V/1. 5A 1组（有电压表监控输出）、0〜24 V可调2 A 1组（有电压/电流表实施监控输出状态）；4.接口及仪表：配置答题器，具有答题功能，与教师计算机、智能考核挂板可进行智能化实训考核；5.实验管理器：具有时钟、定时提醒、定时上电、定时切断电源功能。
6.误操作记录装置：误操作报警、记录、切断相应电源功能。
7.仪表/表头：（数字式的精度为0.5；指针式的精度为1.0）1）内部测量显示：指针式交流电压表1只、数字式直流电压表1只、指针式直流电压表1只、指针式直流电流表1只；实时监控所测电压/电流变化；2）实训测量用：数显功率因数表1只、数字交流/直流电压表各1只、数字交流/电流表各1只；8.整流桥：1组（满足实训要求，材料、设备为国内知名品牌）。
