维修电工技能实训项目s试题
维修电工技师实操考题和参考答案解析
在手柄扳到向下或向前位置时，手柄通过机械联动机构使位置开关SQ3被压动，接触器KM4 通电吸合，电动机正转；在手柄扳到向上或向后时，位置开关SQ4被压动，接触器KM5通电吸合，电动机反转。
3）通电试验：正确使用电工工具及万用表，进行仔细检查，通电试验，并注意人身和设备安全。
解答：
1、PLC控制I / O接口元件地址分配表
输 入
输 出
元件代号
作 用
输入继电器
元件代号
作 用
输出继电器
SB0
启动按钮
X0
HL0 (KM)
主轴M1
Y0
SB1(SQ1)
左快退位置开关
X1
HL1(YV1)
左快进
Y1
12)060-061间断路 工作台向下、向右、向前进给控制失效。
13)080-081,062-082间断路 工作台向后、向上、向左进给控制失效。
082-086,084-085间断路 两处快速进给全部失效。
试题3：电路测绘与工艺编制
解答：3-1电路测绘
3-2工艺编制
工艺编制
①资金计划：16000元
②大修工艺、定额如下：
SB7(SQ7)
夹紧装置松开位置开关
X7
HL7(YV7)
夹紧装置
Y7
SB8
单周/循环选择
X10
HL8（KM1）
液压泵电动机M2
维修电工试题含答案
维修电工试题含答案一、判断题（共100题，每题1分，共100分）1.输出量对输入量（控制作用）有着直接影响的系统，就叫开环控制系统（或非反馈系统)。
()A、正确B、错误正确答案：B2."在爆炸性气体环境1区、2区内，自动开关延时过电流脱扣器的整定电流为A、正确B、错误正确答案：A3."常用的接地摇表有国产ZC-8型、ZC-29型、ZC-34A型等，它们的基本原A、正确B、错误正确答案：A4.变压器是根据电磁感应原理制成的。
A、正确B、错误正确答案：A5.自动低压断路器的瞬时脱扣器在线路上是过载保护。
A、正确B、错误正确答案：B6.热稳定电流是指互感器在1s内承受短路电流的热作用而无损伤的一次电流有效值。
A、正确B、错误正确答案：A7.试电笔能分辨出交流电和直流电。
A、正确B、错误正确答案：B8.三相异步电动机的定子绕组，无论是单层还是双层，其节距都必须是整数。
A、正确B、错误正确答案：A9.绕线转子异步电动机在转子回路中串人频敏变阻器进行启动，频敏变阻器的特点是其电阻值随着转速的上升而自动的平滑的减小，使电动机能平稳的启动。
()A、正确B、错误正确答案：A10.分析功率放大器时常采用图解法，而不用微变等效电路。
这主要是因为电路工作在大信号状态，工作点的变化范围大，非线性失真较严重。
()A、正确B、错误正确答案：A11.弧焊变压器是一种特殊的降压变压器，空载时输出电压约30V，在有负载时，输出电压约60-70V。
()A、正确B、错误正确答案：B12.从空载到满载，变压器的磁滞损耗和涡流损耗是基本不变的。
()A、正确B、错误正确答案：A13.三相异步电动机按其结构可分为笼型、绕线型和电磁型。
A、正确B、错误正确答案：B14.桥式起重机中小车和大车电机为三相笼型异步电动机。
()A、正确B、错误正确答案：B15.多速异步电动机的结构和一般异步电动机相似，不同的是定子绕组的接线，试车前一定要检查接线是否正确A、正确B、错误正确答案：A16.根据直流电机的电枢反应结果，应使主磁极与换向极的交替排列关系为逆着电机旋转方向。

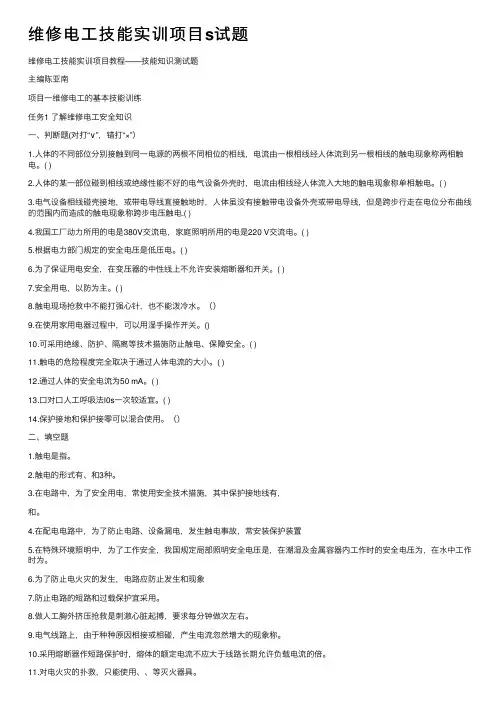

维修电工技能实训项目s试题
维修电⼯技能实训项⽬s试题维修电⼯技能实训项⽬教程——技能知识测试题主编陈亚南项⽬⼀维修电⼯的基本技能训练任务1 了解维修电⼯安全知识⼀、判断题(对打“∨”，错打“×”）1.⼈体的不同部位分别接触到同⼀电源的两根不同相位的相线，电流由⼀根相线经⼈体流到另⼀根相线的触电现象称两相触电。
( )2.⼈体的某⼀部位碰到相线或绝缘性能不好的电⽓设备外壳时，电流由相线经⼈体流⼊⼤地的触电现象称单相触电。
( )3.电⽓设备相线碰壳接地，或带电导线直接触地时，⼈体虽没有接触带电设备外壳或带电导线，但是跨步⾏⾛在电位分布曲线的范围内⽽造成的触电现象称跨步电压触电.( )4.我国⼯⼚动⼒所⽤的电是380V交流电，家庭照明所⽤的电是220 V交流电。
( )5.根据电⼒部门规定的安全电压是低压电。
( )6.为了保证⽤电安全，在变压器的中性线上不允许安装熔断器和开关。
( )7.安全⽤电，以防为主。
( )8.触电现场抢救中不能打强⼼针，也不能泼冷⽔。
（）9.在使⽤家⽤电器过程中，可以⽤湿⼿操作开关。
()10.可采⽤绝缘、防护、隔离等技术措施防⽌触电、保障安全。
( )11.触电的危险程度完全取决于通过⼈体电流的⼤⼩。
( )12.通过⼈体的安全电流为50 mA。
( )13.⼝对⼝⼈⼯呼吸法l0s⼀次较适宜。
( )14.保护接地和保护接零可以混合使⽤。
（）⼆、填空题1.触电是指。
2.触电的形式有、和3种。
3.在电路中，为了安全⽤电，常使⽤安全技术措施，其中保护接地线有，和。
4.在配电电路中，为了防⽌电路、设备漏电，发⽣触电事故，常安装保护装置5.在特殊环境照明中，为了⼯作安全，我国规定局部照明安全电压是，在潮湿及⾦属容器内⼯作时的安全电压为，在⽔中⼯作时为。
6.为了防⽌电⽕灾的发⽣，电路应防⽌发⽣和现象7.防⽌电路的短路和过载保护宜采⽤。
8.做⼈⼯胸外挤压抢救是刺激⼼脏起搏，要求每分钟做次左右。
9.电⽓线路上，由于种种原因相接或相碰，产⽣电流忽然增⼤的现象称。
维修电工培训测试题答案
维修电工培训测试题答案一、选择题（每题2分，共40分）1. 以下哪项不是维修电工的主要工作内容？A. 设备的安装B. 设备的调试C. 设备的维护保养D. 设备的生产答案：D2. 以下哪种电压属于安全电压？A. 220VB. 380VC. 36VD. 110V答案：C3. 以下哪种设备不是维修电工常用工具？A. 验电器B. 断线钳C. 活络扳手答案：D4. 以下哪种故障不属于短路故障？A. 电源线短路B. 电动机短路C. 断路D. 接地答案：C5. 以下哪个部件不是交流电动机的主要组成部分？A. 定子B. 转子C. 绕组D. 刷子答案：D6. 以下哪种绝缘材料不属于A级绝缘材料？A. 聚氯乙烯B. 聚乙烯C. 聚酯D. 聚酰亚胺7. 以下哪种设备不是维修电工常用检测仪器？A. 万用表B. 钳形电流表C. 信号发生器D. 磁场检测器答案：D8. 以下哪个不是维修电工应掌握的基本技能？A. 识图B. 接线C. 维修D. 设计答案：D9. 以下哪种故障不属于电动机故障？A. 电动机不启动B. 电动机运行异常C. 电动机温度过高D. 电动机噪声过大答案：D10. 以下哪种操作不符合安全操作规程？A. 使用绝缘棒操作高压设备B. 使用验电器检测电压C. 用手直接接触裸露的带电部分D. 穿戴好防护用品答案：C二、填空题（每题2分，共20分）1. 维修电工应掌握的三大基本技能是：识图、__________、维修。
答案：接线2. 低压配电柜的电压等级一般不超过__________V。
答案：10003. 电动机铭牌上的“△”表示__________接法。
答案：三角形4. 维修电工在操作过程中，应严格遵守__________。
答案：安全操作规程5. 以下设备中，属于变配电设备的是__________。
答案：变压器6. 以下材料中，属于导电材料的是__________。
答案：铜7. 以下设备中，属于维修电工常用工具的是__________。
维修电工考试题库含答案
维修电工考试题库含答案一、单项选择题1. 电气设备维修时，首先应进行的操作是（）。
A. 直接断电B. 检查设备状态C. 记录设备故障现象D. 立即更换损坏部件答案：B2. 在进行电气设备维修前，必须采取的安全措施是（）。
A. 断电B. 佩戴安全帽C. 佩戴防护眼镜D. 佩戴绝缘手套答案：A3. 以下哪个不是电气设备维修中常用的工具？（）A. 螺丝刀B. 万用表C. 钳子D. 锤子答案：D4. 维修电工在维修过程中，应遵循的原则是（）。
A. 先易后难B. 先难后易C. 随意维修D. 按顺序维修答案：A5. 维修电工在维修电气设备时，应首先检查的是（）。
A. 电源线B. 保险丝C. 电路板D. 所有部件答案：B二、多项选择题6. 维修电工在进行设备维修时，需要考虑的因素包括（）。
A. 设备的工作原理B. 设备的故障现象C. 设备的维修记录D. 设备的型号和规格答案：ABCD7. 在电气设备维修中，以下哪些情况需要立即停止作业？（）A. 发现设备存在安全隐患B. 遇到不熟悉的设备C. 设备维修超出个人能力范围D. 维修过程中出现异常声音答案：ABCD8. 维修电工在维修过程中，常用的测量工具包括（）。
A. 万用表B. 绝缘电阻表C. 钳形电流表D. 电压表答案：ABC9. 维修电工在维修电气设备时，应遵循的步骤包括（）。
A. 断电B. 检查C. 诊断D. 维修答案：ABCD10. 维修电工在维修后，需要进行的操作包括（）。
A. 清理工作区域B. 测试设备功能C. 填写维修记录D. 通知设备使用者答案：ABCD三、判断题11. 维修电工在维修过程中，可以不佩戴任何防护装备。
（错误）12. 维修电工在维修前不需要对设备进行断电操作。
（错误）13. 维修电工在维修过程中，可以随意更换设备部件。
（错误）14. 维修电工在维修后，不需要进行设备功能测试。
（错误）15. 维修电工在维修过程中，应记录维修过程和结果。
维修电工考试试题和答案
维修电工考试试题和答案一、单项选择题（每题2分，共10题）1. 电路中电流的单位是（）。
A. 伏特B. 欧姆C. 安培D. 瓦特答案：C2. 交流电路中，电压与电流相位关系为（）时，电路为纯电阻性。
A. 同相B. 相位差90°C. 相位差180°D. 相位差45°答案：A3. 电路中，电阻的单位是（）。
A. 欧姆B. 伏特C. 安培D. 瓦特答案：A4. 维修电工在进行电气设备检修时，必须遵守的首要原则是（）。
A. 断电操作B. 带电操作C. 快速操作D. 慢速操作5. 测量电路中电流时，应使用（）。
A. 电压表B. 电流表C. 欧姆表D. 功率表答案：B6. 电路中，功率的单位是（）。
A. 瓦特B. 伏特C. 安培D. 欧姆答案：A7. 在三相电路中，星形接法的线电压与相电压的关系是（）。
A. 相等B. 线电压是相电压的√3倍C. 线电压是相电压的2倍D. 相电压是线电压的√3倍答案：B8. 电路中，电感的单位是（）。
A. 欧姆B. 亨利C. 安培D. 伏特答案：B9. 电路中，电容的单位是（）。
B. 法拉C. 安培D. 伏特答案：B10. 维修电工在进行电气设备检修时，必须穿戴的个人防护用品是（）。
A. 绝缘手套B. 防护眼镜C. 安全帽D. 所有上述选项答案：D二、多项选择题（每题3分，共5题）1. 以下哪些是电路的基本组成部分？（）。
A. 电源B. 负载C. 开关D. 导线答案：ABCD2. 电路中，以下哪些因素会影响电路的总电阻？（）。
A. 电阻器的阻值B. 电阻器的串联C. 电阻器的并联D. 电源电压答案：ABC3. 维修电工在进行电气设备检修时，以下哪些操作是正确的？（）。
A. 确保断电B. 使用合适的工具C. 穿戴个人防护用品D. 快速完成检修答案：ABC4. 以下哪些是电路中常见的故障类型？（）。
A. 开路B. 短路C. 过载D. 接地故障答案：ABCD5. 电路中，以下哪些因素会影响电路的功率？（）。
维修电工基本技能训练考试题及答案
维修电工基本技能训练试题及答案一、填空（每空1分，共15分）1、常见的电工材料分为四类，绝缘材料、（）、电热材料、磁性材料。
2、绝缘材料的主要性能包括（）、绝缘电阻、耐热性、机械强度。
3、万用表的结构主要包括测量机构、（）、转换开关，万用表的基本工作原理建立在（）和电阻串并联规律基础上的。
4、模拟万用表在测量电阻时的步骤为调零包含机械调零和欧姆调零，红( )黑负正确接线，选择正确测量档位，使指针在标度尺（）以上位置，读数正确即刻度值乘以倍率，维护保存放在交流电压最高档或保存位置。
5、二极管具有（）性。
用万用表测量二极管的正向电阻时，应将万用表的红表笔接二极管的（）极，将黑表笔接二极管的阴极。
6、三极管是（）层结构，内部具有两个PN结，分三个区，有三个区引出的电极分别称为（），发射极E 和集电极C。
7、当三极管发射结（）偏、集电极反偏时，工作在放大区；发射结正偏、集电结正偏，工作在饱和区；发射结（）偏、集电结反偏时，工作在截止区。
8、工作在放大状态的三极管，测得I C=2mA，I E=2.02mA，则I B=（），β=（）。
9、常用的互感器式钳形电流表，由（）和整流系仪表组成二、选择（每题2分，共30分）1、通用电线电缆橡皮、塑料绝缘导线，橡皮、塑料绝缘软线，通用橡套电缆其型号字母含义正确的为（）A、B绝缘布线R软线Y移动电缆B、J绝缘布线YH软线YHS移动电缆C、J电动机用引接线YH电焊机用的移动电缆YHS有防水橡套的移动电缆D 、Y移动电缆YH电焊机用的移动电缆B绝缘布线2、导线正确选择一般需要考虑（）A、温度线芯材料B、导线线芯材料导线截面积（发热、机械强度、压损）C、机械强度功率D、距离截面积3、兆欧表在使用时限选择电压相称的表，在接线（），使用前要短接验表，摇动手柄由慢到快120r/min，匀速后1min读数，记录结果大于500MΩ则符合技术要求。
A、L（接地）E（线路）G（屏蔽）B、L（线路）E（接地）G（屏蔽）C、L（火线）E（零线）G（屏蔽）D、L（火线）E（地线）G（环流）4、三极管各极电位如图所示，工作在放大状态的三极管是（）5、使用万用表测量电阻时，更换量程后（）A、不用重新调零B、每次都得重新调零C、根据所有档位大小决定是否重新调零D、每次都得重新机械调零6、用万用表的R×1K档检测一只10μF的电容器时，将表笔搭接在电容器两端，若发现指针迅速右偏后，逐渐退回到起始位置，则说明（）。
维修电工实操考试题及答案
维修电工实操考试题及答案一、选择题1. 电压表的量程指的是（）A. 电压表的最大测量范围B. 电压表的精确度C. 电压表的稳定性D. 电压表的响应时间2. 下列哪种工具用于检查电路中的电压？A. 电流表B. 电阻表C. 电压表D. 力矩扳手3. 维修电工在操作电气设备之前，应该（）A. 穿戴好防护服和安全帽B. 关闭电源C. 用绝缘手套触摸电气设备D. 手握接地线4. 维修电工在操作高压设备时应该（）A. 坚持单人操作B. 使用橡胶手套C. 穿戴绝缘靴D. 使用遮挡板5. 在进行维修时，维修电工应该首先（）A. 停止供电B. 查找故障点C. 检查设备的电气连接D. 分离设备二、判断题1. 电阻是指电流通过导体时产生的电压损失。
（√/×）2. 钳形电流表可直接测量交流电流。
（√/×）3. 交流电压表测得的电压值比直流电压表测得的电压值略小。
（√/×）4. 维修电工在进行电气维修时，不需要事先排除隐藏的电源。
（√/×）5. 维修电工可以单独操作高压设备。
（√/×）三、简答题1. 请简要介绍一下维修电工在操作高压设备时需要注意的安全措施。
答：维修电工在操作高压设备时需要注意以下安全措施：- 穿戴合适的个人防护装备，包括绝缘手套、绝缘靴和防护服；- 坚持单人操作，避免发生误操作或意外伤害；- 使用合适的工具和设备，如绝缘钳子和遮挡板，防止直接接触高压设备；- 事先确认设备的电源已经切断，并采取可靠的断电措施，确保安全操作；- 注意观察设备的工作状态，及时发现异常情况并采取相应的措施；- 在操作结束后，及时清理现场，保持工作区域的整洁和安全。
2. 请解释电压表的量程对测量结果的影响。
答：电压表的量程指的是其最大测量范围。
如果电压值超过了电压表的量程，电压表无法准确测量该电压值，可能会导致读数错误或损坏电压表。
因此，电压表的量程对于测量结果非常重要。
为了获得准确的测量结果，应选择合适量程的电压表进行测量，以确保电压值在量程范围内。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
维修电工技能实训项目教程——技能知识测试题主编陈亚南项目一维修电工的基本技能训练任务1 了解维修电工安全知识一、判断题(对打“∨”，错打“×”）1.人体的不同部位分别接触到同一电源的两根不同相位的相线，电流由一根相线经人体流到另一根相线的触电现象称两相触电。
( )2.人体的某一部位碰到相线或绝缘性能不好的电气设备外壳时，电流由相线经人体流入大地的触电现象称单相触电。
( )3.电气设备相线碰壳接地，或带电导线直接触地时，人体虽没有接触带电设备外壳或带电导线，但是跨步行走在电位分布曲线的范围内而造成的触电现象称跨步电压触电.( )4.我国工厂动力所用的电是380V交流电，家庭照明所用的电是220 V交流电。
( )5.根据电力部门规定的安全电压是低压电。
( )6.为了保证用电安全，在变压器的中性线上不允许安装熔断器和开关。
( )7.安全用电，以防为主。
( )8.触电现场抢救中不能打强心针，也不能泼冷水。
（）9.在使用家用电器过程中，可以用湿手操作开关。
()10.可采用绝缘、防护、隔离等技术措施防止触电、保障安全。
( )11.触电的危险程度完全取决于通过人体电流的大小。
( )12.通过人体的安全电流为50 mA。
( )13.口对口人工呼吸法l0s一次较适宜。
( )14.保护接地和保护接零可以混合使用。
（）二、填空题1.触电是指。
2.触电的形式有、和3种。
3.在电路中，为了安全用电，常使用安全技术措施，其中保护接地线有，和。
4.在配电电路中，为了防止电路、设备漏电，发生触电事故，常安装保护装置5.在特殊环境照明中，为了工作安全，我国规定局部照明安全电压是，在潮湿及金属容器内工作时的安全电压为，在水中工作时为。
6.为了防止电火灾的发生，电路应防止发生和现象7.防止电路的短路和过载保护宜采用。
8.做人工胸外挤压抢救是刺激心脏起搏，要求每分钟做次左右。
9.电气线路上，由于种种原因相接或相碰，产生电流忽然增大的现象称。
10.采用熔断器作短路保护时，熔体的额定电流不应大于线路长期允许负载电流的倍。
11.对电火灾的扑救，只能使用、、等灭火器具。
12.触电现场抢救中，以和两种抢救方法为主。
13.在几种触电形式中，其中触电形式危险性最大。
14.发生触电事故时，首先让触电者迅速脱离电源，就地进行抢救，现场诊断是、、。
15.为了家用电器的使用安全，国家规定：外壳是金属的家用电器必须。
16.在电源中性线不接地的低压电网中，用电安全的技术措施是。
17.在电源中性线接地的低压电网中，用电安全的技术措施是。
三、选择题1.通过人体的安全电流为( )mA。
A. 100B.30 C .102.对触电者进行口对口人工呼吸法急救时，应吹2s，停( )s。
A. 1 B .3 C .53.用钢管做接地线时，壁厚不小于( )mm。
A. 1 .5B. 2C. 2.54.工厂机械设备安装时，一般在附近打一根2m左右的角钢在地下，用扁铁将安装设备与角钢连接起来，这是属于（）A.重复接地B.工作接地C.保护接地D. 保护接零5.变压器的中性线接地属于（）A.重复接地B.工作接地C.保护接地D.保护接零6.某住宅小区的每栋住宅楼都安装了接地极，而这些接地极又和供电系统的中性线相连接，也作为每栋保护接地线使用。
该接地属于( )A.重复接地B.工作接地C.保护接地D. 保护接零7.保护接地的主要作用是( )和减少流向人身的电流。
A.防止人身触电B.减少对地电流C.降低对地电压D.短路保护任务2 学习常用电工工具的使用一、判断题(对打“∨”，错打“×”)1.钢丝钳使用时不能当作敲打工具，要保护好钳柄绝缘管，以免而造成触电事故。
（）2.电工刀只能剖削截面积是6mm2以下的绝缘电导线。
( )3.螺钉旋具可以凿子使用。
（）4.活动扳手在使用时，要根据螺栓规格大小，选用相应规格的活动扳手。
（）二、填空题1.电工常用工具有、、、等，电工辅助工具有、等。
2.电笔使用时注意握持方法要正确，即右手，食指，电笔的小窗口。
3.电工刀是用来剖削电工材料绝缘层的工具，如、等。
4.塑料软线绝缘层的剖削只能采用或者剖削，不可用剖削5.喷灯的使用步骤主要是、、和。
三、选择题任务3 学习登高作业一、判断题(对打“∨”，错打“×")1.人字梯应在中间绑扎两道防自动滑开的安全绳。
( )2.单梯放置的料角约为60°~ 75°。
( )3.踏板和白棕绳均应承重300 kg，每年进行一次载荷试验。
（)4.在登杆前，应先对钩挂好的踏板或脚扣，进行人体载荷冲击实验，确保安全。
（）任务4 学习导线的连接与绝缘恢复一、判断题(对打“∨”，错打“×")1.分支接点常出现在导线分路的连接点处，要求分支接点连接牢固、绝缘层恢复可靠，否则容易发生断路等电气事故。
( )2.在单股导线的连接中，一根线头在另一根导线上要紧密缠绕6～8圏。
（）3.在电路安装时，铜芯导线和铝芯导线可以直接连接。
（）4.在绝缘层恢复缠绕时，使绝缘带与导线应保持45°的倾斜角度用力拉紧，并且让绝缘带半幅相叠压进行缠绕。
（）5.在绝缘层恢复操作时，要求绝缘带在导线连接处两端的绝缘上缠绕约2倍的绝缘带宽度.。
( )二、填空题1.导线线头连接的方法一般有、、。
2.导线连接的基本要求是：①②③④3.导线绝缘层的恢复的基本要求：绝缘带的包缠、、。
三、选择题1.线芯在4mm2以下的塑料软线绝缘层的剖削，不可用( )剖削。
A.钢丝钳B.剥线钳C.电工刀2.直线连接只适用于截面积为( )mm2以下的导线。
A. 10B. 5C. 2.53.固定在电器接线柱上的羊眼圈应( )弯曲。
A.顺时针B.逆时针C.任意方向均可四、技能考核对两根BVR 10 mm2的导线进行直线连接，并作绝缘恢复。
任务5 辨识与选用常见电工材料一、判断题(对打“∨”，错打“×”)1.电阻率大于1.0×107Ω·m的材料称为绝缘材料。
（）2.电阻率较大且熔点高的金属材料用来做电热材料。
（）3.电阻率较小的金属材料用来做导线材料。
（）4.铜芯绝缘导线分为铜芯绝缘硬导线和铜芯绝缘软导线。
（）二、填空题1. BLV —16表示绝缘mm2的_ 芯线。
2.常用绝缘材料的分类：、、。
3.绝缘材料的耐热等级：绝缘级别有：A 、E 、B 、F 、C，它们的极限工作温度是℃、℃、℃、℃、℃。
4.常用导线的分类：、、。
5.导电材料的特点：有导电性能好、、、、。
6.我国常采用和金属做导体7.常见的绝缘导线的绝缘材料有和。
三、选择题1.导线型号为BVR的含义是( )。
A.塑性绝缘铜芯软线B塑性绝缘铜芯硬线 C.塑性绝缘铝芯硬线2.导线型号为RVV（）A.铜芯聚氯乙烯绝缘护套圆形软线B.铜芯聚氯乙烯绝缘护套圆形电线C.铜芯橡皮线3.导线型号为BX（）A.铜芯聚氯乙烯绝缘护套圆形软线B.铜芯聚氯乙烯绝缘护套圆形电线C.铜芯橡皮线4.导线型号的第一个代号是“R”，表示（）A.绝缘硬导线B.绝缘软导线C.绝缘护套线5.导线型号的第一个代号是“B”，表示（）A.绝缘硬导线B.绝缘软导线C.绝缘护套线6.导线型号的第二个代号是“V”，表示（）A.铝芯线B.铜芯线C.裸体线7.导线型号的第二个代号是“L”，表示（）A.铝芯线B.铜芯线C.裸体线四、技能考核题导线截面积的选择任务6 常见便携式仪表的使用与维护一、判断题(对打“∨”，错打“×”)1.使用万用表时，在通电测量状态下可任意转换量程选择开关。
（）2.用万用表测电阻时，不必要每次进行欧姆调零。
（）3.万用表的红表笔要插入正极插孔(一)，黑表笔插入负极(+)插孔。
( )4.选择万用表量程的原则是：在测量时，使万用表的指针尽可能在中心刻度线附近，因为这时的误差最小。
()5.绝缘电阻表测量时，摇动手柄转速达到120 r／min即可。
（）6.绝缘电阻表使用完毕后，应放在干燥、避光、无振动的场合。
（）7.用绝缘电阻表测量对含有大电容的设备，测量前应先进行放电；测量后也应及时放电，放电时间不得小于2 min，以保证人身安全。
（）8.当被测设备表面潮湿时需用兆欧表的“G”接线端钮。
（）9.钳形电流表在使用时钳口不须要完全接触。
（）10.直流惠斯顿电桥是一种比较式测量仪器，主要用于精确测试0.1Ω以下低阻值直流电阻的仪表。
（）11.接地电阻测试仪，主要用于测量电气系统、避雷系统等接地装置接地电阻值的专业仪器。
（）12.接地电阻测试仪，不仅能测量接地装置接地电阻值，而且能测量土壤电阻率。
（）二、填空题1.用万用表测直流电流时，应将万用表与被测电路，即将电路相应部分断开后，将万用表表笔接在断点的两端，红表笔接在与电路的的断点相连，黑表笔接在与电路的的断点相连。
2.万用表是一种常用来测量、和等及其他参数的测量仪表。
3.绝缘电阻表按电压等级，一般有、、。
4.绝缘电阻表，又称，读数以为单位，是一种测量电动机、电器、电缆等绝缘电阻的仪表。
绝缘电阻表上有两个接线柱，一个是，另一个是，此外还有一个铜环，称。
它们应分别接在、、。
5. 绝缘电阻表的使用选择，要根据被测量电器的确定绝缘电阻表。
6.用绝缘电阻表测量前，对绝缘电阻表要进行___ ，正常时，用绝缘电阻表指针应指“∞”；进行__ ，正常时，绝缘电阻表指针应指“O”。
7.钳形电流表的最大优点是：它能在__ 的情况下，测得所需被测电路的电流参数。
8.用钳形电流表测量电流值时，被测载流导线应放在位置。
9.用钳形电流表测量完毕后，要将表的量程开关置于位置上，防止下次使用时，因疏忽就进行测量而造成事故。
10.直流惠斯顿电桥，其直流电阻测量范围为Ω。
11.接地电阻测试仪的接线柱有接地极、电压辅助电极和电流辅助电极等组成，12.使用接地电阻测试仪测试时，电压棒要距离测试接地极m；电流棒要距离测试接地极m。
三、选择题1.测量收音机的整机电流用（）。
A.万用表B.钳形电流C.交流电流表2.测量电动机的三相电流大小用（）。
A.万用表B.钳形电流C.交流电压表3.安装在电力配电板上的电流表（）。
A.万用表B.钳形电流C.交流电流表4.测量电动机的三相绕组的直流电阻用（）。
A.万用表B.直流惠斯顿电桥C.绝缘电阻表D.接地电阻测试仪5. 测量电动机的三相绕组之间及绕组对外壳的绝缘电阻用（）。
