煤矿安全监控系统设计方案
煤矿安全监测监控系统设计方案

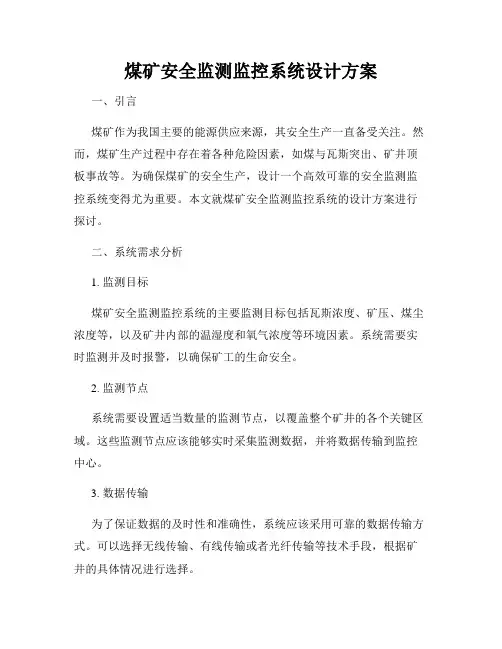

煤矿安全监测监控系统设计方案一、引言煤矿作为我国主要的能源供应来源，其安全生产一直备受关注。
然而，煤矿生产过程中存在着各种危险因素，如煤与瓦斯突出、矿井顶板事故等。
为确保煤矿的安全生产，设计一个高效可靠的安全监测监控系统变得尤为重要。
本文就煤矿安全监测监控系统的设计方案进行探讨。
二、系统需求分析1. 监测目标煤矿安全监测监控系统的主要监测目标包括瓦斯浓度、矿压、煤尘浓度等，以及矿井内部的温湿度和氧气浓度等环境因素。
系统需要实时监测并及时报警，以确保矿工的生命安全。
2. 监测节点系统需要设置适当数量的监测节点，以覆盖整个矿井的各个关键区域。
这些监测节点应该能够实时采集监测数据，并将数据传输到监控中心。
3. 数据传输为了保证数据的及时性和准确性，系统应该采用可靠的数据传输方式。
可以选择无线传输、有线传输或者光纤传输等技术手段，根据矿井的具体情况进行选择。
三、系统设计方案1. 硬件设备为了实现监测节点的数据采集和传输功能，系统需要配备各种硬件设备，如传感器、数据采集终端、通信设备等。
传感器用于实时感知矿井各个参数，数据采集终端用于采集传感器数据并进行处理，通信设备用于数据传输。
2. 数据处理与存储监测节点采集到的数据需要进行处理和存储，以便后续的分析和报警。
系统应该配备合适的数据处理器和数据库，能够实现数据的实时处理和存储。
3. 监控中心监控中心是整个系统的核心，用于接收和处理来自监测节点的数据，并提供实时监控和报警功能。
监控中心可以配备大屏显示器，直观地展示煤矿各个区域的监测数据，并提供报警信息。
四、系统特点1. 实时监测系统能够实现对煤矿各个参数的实时监测，及时发现异常情况并采取相应的措施，保障矿工的安全。
2. 数据准确性系统采用精确的传感器和高效的数据采集终端，保证监测数据的准确性。
3. 报警功能系统能够根据监测数据进行智能分析，一旦出现异常情况，能够及时发出报警信息，以便矿工采取必要的应对措施。
煤矿安全监测监控系统设计方案

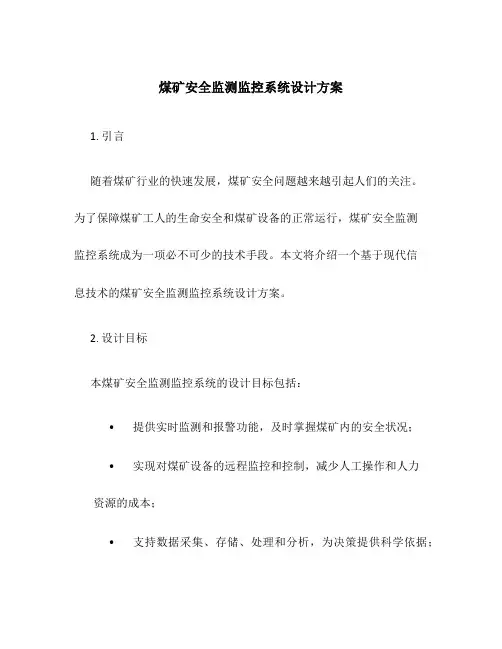

煤矿安全监测监控系统设计方案1. 引言随着煤矿行业的快速发展，煤矿安全问题越来越引起人们的关注。
为了保障煤矿工人的生命安全和煤矿设备的正常运行，煤矿安全监测监控系统成为一项必不可少的技术手段。
本文将介绍一个基于现代信息技术的煤矿安全监测监控系统设计方案。
2. 设计目标本煤矿安全监测监控系统的设计目标包括：•提供实时监测和报警功能，及时掌握煤矿内的安全状况；•实现对煤矿设备的远程监控和控制，减少人工操作和人力资源的成本；•支持数据采集、存储、处理和分析，为决策提供科学依据；•支持对历史数据的查询和分析，帮助煤矿管理者优化运营模式；•设计稳定可靠、易于部署和维护的系统。
3. 系统架构本煤矿安全监测监控系统采用分布式架构，主要包括以下模块：•传感器模块：负责采集煤矿各项数据，如温度、湿度、气体浓度等；•数据传输模块：使用无线通信技术将采集到的数据传输至服务器；•服务器模块：存储、处理和分析传感器采集的数据，并提供给用户访问；•视频监控模块：通过摄像头实现对煤矿设备和工作人员的远程监控；•报警模块：实时监测数据，并在发生异常情况时通过警报或短信及时报警。
4. 系统功能4.1 实时监测和报警通过传感器模块采集的数据可以实时传输至服务器模块，通过数据处理和分析可以及时掌握煤矿内的安全状况。
当煤矿内出现异常情况时，系统将通过报警模块发送警报或短信通知相关人员，以便及时采取措施避免事故发生。
4.2 远程监控和控制通过视频监控模块，煤矿设备和工作人员的情况可以实时展示给相关管理人员，实现对矿井内部的远程监控。
此外，系统还可以实现对部分设备的远程控制，减少人工操作和人力资源的成本。
4.3 数据采集和存储系统中的传感器模块负责采集各项数据，并通过无线通信技术将数据传输至服务器模块。
服务器模块将采集到的数据进行存储，确保数据的完整性和安全性。
4.4 数据处理和分析服务器模块对传感器采集的数据进行处理和分析，实现对数据的实时监测、查询和分析。
铁东煤矿安全监控系统设计方案
煤矿安全监控系统设计方案铁东煤矿一、矿井相关情况：1.1 矿井概述铁东煤矿井采用一对立井开拓，开采井田范围：南北宽约2.0km，东西长约1km，设计生产能力21万t/a，核定生产能力30万t/a，现开采的5煤，煤层平均厚度分别为2.5m，为自燃煤层，煤尘具有爆炸危险，矿井为低瓦斯矿井。
矿井采用中央并列式通风，副井（井筒长305m）回风、主井（井筒长315m）进风，地面两台轴流式主要通风机做抽出式通风。
井下消防水源采用地面200m3储水池静压供水，来满足井下消防之用。
现135m1个生产水平，2个采区布置，2个采煤工作面，2个掘进工作面，均为炮采炮掘，且所有采煤工作面及煤、半煤岩巷道掘进均安装了甲烷断电仪，正常运行。
1.2 系统运行环境铁东煤矿属中温带大陆性干旱—半干旱季风气候。
冬季寒冷，夏季炎热，春季风沙频繁，昼夜温差悬殊，降雨量小蒸发量大。
1．安装地点：矿井地面及井下2．海拔高度：地面495m，井下180-110m3．安装环境：多尘、潮湿，煤尘具有爆炸性4．环境温度：地面-25℃～30℃5．湿度：90%二、系统装备及标准和规定：为了保障煤矿安全生产，按照《煤矿安全规程》和AQ6201-2006等有关要求，铁东决定装备以井下环境监测为主的安全监测监控系统一套，且系统装备必须符合以下标准：(1).《煤矿安全规程》2011年版(2).《矿井通风安全质量标准化标准》(3).《矿井通风安全监测装备使用管理规定》(4).《煤矿监控系统总体设计规范》(5).《煤矿监控系统中心站软件开发规范》(6).《爆炸性环境用防爆电气设备通用要求》(7).《爆炸性环境用防爆电气设备本质安全型电路和电气设备要求》(8).《煤矿安全质量标准化标准》(9).《煤矿安全监控系统通用技术要求(AQ1029-2007)》(10).《煤矿安全监控系统及检测仪器使用管理规范(AQ1029-2007)》2007.04(11).《MT/T1004-2006煤矿安全生产监控系统通用技术条件》(12).《MT/T898-2000煤矿信息传输装置》(13).《MT/T772-1998煤矿监控系统主要性能测试方法》井筒中和井下只准采用矿用隔爆型或本质安全型设备，对于各类控制、测量、通信、信息传输等电气设备应优先采用本质安全型设备，其有关技术标准不得低于中国国家标准GB3836.1~4-83.并具有煤安标志。
煤矿行业视频监控系统技术设计方案
煤矿行业视频监控系统技术设计方案xx年xx月xx日•方案设计概述•视频监控系统技术平台设计•视频监控系统功能设计•视频监控系统网络拓扑结构设计目•视频监控系统安全防护设计•煤矿行业视频监控系统应用案例分享录01方案设计概述煤炭资源开采、运输、储存等环节的复杂性，需要实时监控和预警。
煤矿行业的生产过程特点传统监控系统存在视频质量差、监控范围小、智能化程度低等问题，无法满足现代煤矿安全生产的需求。
现有监控系统的不足背景介绍需求分析采用高清、智能摄像机，提升视频清晰度和质量。
视频质量提升多角度监控实时预警数据存储和分析利用多角度摄像头实现对矿区全方位的监控。
通过智能分析算法实现对矿区异常情况的实时预警和报警。
建立视频监控数据存储和分析系统，方便历史查询和事故分析。
提高监控质量采用先进的高清摄像机和优化视频编码技术，提高视频清晰度和质量。
智能化监控通过引入人工智能和大数据分析技术，实现智能分析、预警和报警功能。
数据存储与共享建立高效的数据存储和分析系统，实现视频数据的共享与应用。
扩大监控范围利用广角摄像头和多角度监控技术，实现对矿区全方位的监控。
系统设计目标02视频监控系统技术平台设计架构模式本设计采用分层架构模式，包括数据采集层、数据处理层、数据存储层、数据展示层和系统应用层。
扩展性设计应具有较高的可扩展性，方便后期增加新的监控点和功能模块。
视频监控系统架构设计选用高性能、高分辨率的工业级摄像头，支持夜视功能，适应井下不同环境。
平台硬件设计视频采集设备选用具有高带宽、低延迟的传输设备，如光纤传输设备或无线Mesh网络设备。
网络传输设备选用大容量、高性能的存储设备，如分布式存储服务器或NVR存储。
数据存储设备数据存储软件采用分布式文件系统或云存储技术，实现视频数据的分布式存储和管理。
数据处理软件开发专门的视频数据处理软件，实现视频图像的压缩、传输、存储和检索等功能。
数据展示软件开发数据可视化展示软件，将监控数据进行图形化展示，方便用户直观地了解井下情况。
煤矿安全监测监控系统设计方案
煤矿安全监测监控系统设计方案一、引言煤矿是一种危险的工作环境，需要严格的安全措施来保护矿工的生命和财产。
为了提高煤矿的安全性能，本文提出了一种煤矿安全监测监控系统设计方案。
二、系统设计目标本系统设计的目标是提供煤矿安全监测和实时监控的功能，以帮助矿工及时识别并解决潜在的危险情况，提高矿场的安全性。
具体目标包括：1. 实时监测煤矿井下环境参数，如温度、湿度、气体浓度等。
2. 监控煤矿井下人员的位置和行为。
3. 提供远程监控功能，使管理人员能够随时随地监测矿场情况。
4. 建立报警机制，及时发出预警并采取相应措施。
三、系统硬件设计1. 环境参数监测传感器：安装在煤矿井下的各个位置，用于实时监测温度、湿度、气体浓度等参数。
2. 人员定位器：矿工佩戴的定位器，通过无线信号传输其位置信息。
3. 监控摄像头：布置在煤矿井下重要位置，用于实时监测人员的行为。
4. 数据传输设备：用于将环境参数、人员位置和摄像头图像传输至监测中心。
5. 监测中心服务器：接收和处理各种数据，并提供实时监控功能。
四、系统软件设计1. 环境参数监测软件：用于处理传感器采集的环境参数数据，并进行实时显示和分析。
2. 人员定位软件：将定位器传输的位置数据与地图进行匹配，实现实时的人员定位。
3. 监控中心软件：用于接收和显示监控摄像头传输的图像，管理和控制监控系统。
4. 数据处理和分析软件：对传感器、定位器和摄像头数据进行处理和分析，判断是否存在安全隐患，并触发相应的预警机制。
五、系统功能1. 实时监测功能：实时显示煤矿井下的环境参数、人员位置和摄像头图像。
2. 预警报警功能：当环境参数异常或人员发生危险行为时，发出预警并采取相应的报警措施。
3. 数据存储和分析功能：存储历史数据，并进行数据分析，为煤矿管理人员提供决策支持。
4. 远程监控功能：通过互联网连接监控中心，实现远程监测和控制。
六、系统优势1. 提高了煤矿安全性能：通过实时监测和预警功能，及时发现和解决潜在的安全隐患。
煤矿安全监测监控系统设计方案
煤矿安全监测监控系统设计方案随着现代工业的快速发展，煤矿安全问题一直备受关注。
为了保障煤矿工人的生命安全和产业发展的可持续性，设计一套高效可靠的煤矿安全监测监控系统尤为重要。
本文将介绍这样一种系统的设计方案。
一、系统目标煤矿安全监测监控系统的目标是实时监测煤矿中的安全情况，并对潜在的危险进行预警。
通过系统的建设，旨在提高煤矿工人的安全意识和应急反应能力，减少煤矿事故的发生。
二、系统组成1. 环境监测子系统环境监测子系统通过在煤矿内布置的环境传感器，实时监测煤矿的温度、湿度、气体浓度等参数，并将数据传输给数据处理中心。
该子系统的目标是提前发现环境异常，从而避免事故的发生。
2. 煤矿工人定位子系统该子系统通过在煤矿工人身上佩戴的定位器，实时追踪工人在矿井中的位置。
一旦发生事故，系统可以准确判断每个工人的位置信息，以便快速救援。
此外，该子系统还可以监测工人的生理状态，及时发现工人的异常情况。
3. 视频监控子系统视频监控子系统通过在煤矿各个关键区域安装摄像头，实时监控煤矿的生产现场。
通过视频监控，可以发现潜在的安全隐患，并进行及时处理。
另外，该子系统还可以协助调查事故原因，为事故处理提供证据。
4. 数据处理中心数据处理中心是整个系统的核心，负责接收、存储和处理从各个子系统传输过来的数据。
在接收到异常数据时，数据处理中心可以通过预先设定的算法进行分析，判断是否存在安全风险，并及时发出预警信号。
三、系统特点1. 实时性整个煤矿安全监测监控系统建立在高速通信网络基础上，可以实现数据的实时传输和处理。
在发生事故或异常情况时，系统可以迅速作出响应，保障工人的生命安全。
2. 多样性该系统涵盖了环境监测、工人定位和视频监控等多种监测手段，并能够对不同类型的危险进行监测和预警。
多种手段的结合可以提高监测的全面性和准确性。
3. 可扩展性根据煤矿的规模和需求，系统可以实现灵活的扩展。
可以根据实际情况增加或减少传感器和监控设备，以适应不同规模煤矿的需要。
煤矿智能安全监测系统设计
煤矿智能安全监测系统设计随着近年来我国煤矿安全事故频发，对煤矿安全保障的需求越来越迫切。
为了能够更有效地监测煤矿运营过程中的风险因素，保障煤矿员工的生命财产安全，煤矿智能安全监测系统应运而生。
一、煤矿智能安全监测系统的设计意义煤矿智能安全监测系统是用于实时监测煤矿运营状态和风险因素的系统，其包括传感器、数据采集与处理模块、预警模块和监管模块。
其监控范围主要包括现场矿工状态、煤矿实时运营状态、气体浓度、火源等安全因素。
系统建立之后，可以统计数据分析煤矿的运营情况，及时排查煤矿中的安全隐患，对煤矿实行智能预警，提高煤矿的效率和安全性。
二、系统组成及功能1. 传感器煤矿智能安全监测系统的核心是传感器，精确可靠的传感器是煤矿智能化监测技术达到高精度、实时、准确的基础。
传感器的种类多样，包括有线和无线两种类型。
有线传感器适用于较为固定的监测需要，如安装在煤矿内部和周围的环境中；而无线传感器适用于难以有线连接的场景，可以实现移动监测。
2. 数据采集与处理模块数据采集与处理模块是煤矿智能安全监测系统的另一个核心模块。
传感器获取的数据需要经过采集模块进行采集，然后传输给处理模块进行分析处理。
数据处理模块主要涉及数据存储、数据清洗、数据挖掘、数据分析等。
3. 预警模块预警模块是煤矿智能安全监测系统的重要功能模块。
当监测到煤矿内部或周围环境出现危险时，预警模块会及时警示操作人员，提供安全保障措施，防止安全事故的发生。
预警方式包括声音、灯光、振动甚至是短信的形式，非常贴心。
4. 监管模块监管模块是煤矿智能安全监测系统的最后一个组成部分，它是对煤矿安全的监管以及对设备的监管。
监管人员可以通过监管模块来查看煤矿的实时监测情况，包括数据采集、传感器状态、预警信息等。
监管人员可以根据监管模块提供的信息快速反应，发现问题和解决问题。
三、系统优势1. 精准性高通过对现场进行多节点随时监测和数据处理分析，如监测煤矿气体浓度、温度、湿度等参数；预警火源等安全因素，可使煤矿管理人员及时掌握煤矿运营情况，及时发现问题解决问题。
煤矿安全监测监控系统设计方案
煤矿安全监测监控系统设计方案【煤矿安全监测监控系统设计方案】设计目标：本设计方案旨在解决煤矿安全监测与监控过程中存在的问题，通过高效的监测系统，实现对煤矿各项指标的实时监控与数据分析，提高煤矿生产安全管理水平，减少事故发生的可能性。
一、系统架构设计1. 系统整体架构本系统采用分布式架构，包括前端设备、云平台、后端数据库和监控终端四个部分。
前端设备包括煤矿设备传感器、视频监控设备等，通过数据采集模块将监测数据实时传输至云平台。
云平台接收并处理数据，将数据存储在后端数据库中，并通过监控终端向管理人员进行实时展示和预警提示。
2. 前端设备设计前端设备采用多种传感器进行数据采集，包括可燃气体传感器、温湿度传感器、压力传感器等。
同时，还需要布置视频监控设备，对矿井内部情况进行实时监测。
3. 云平台设计云平台采用高可用、高稳定性的服务器集群，并配备相应的数据处理和存储设备。
通过数据接收、处理和存储模块，实现对煤矿各项指标数据的实时监控和分析。
4. 后端数据库设计后端数据库采用分布式数据库系统，保证数据的安全性和高效性。
数据库中存储了历史监测数据，以供后续的数据分析和决策参考。
5. 监控终端设计监控终端通过图形化界面展示煤矿各项指标的实时数据，并及时进行预警提示。
监控终端还能生成统计报表，为管理人员提供决策依据。
二、主要功能设计1. 数据采集与传输功能通过前端设备采集各项指标数据，并通过云平台实时传输至后端数据库，确保数据的及时性和准确性。
2. 实时监测与预警功能通过云平台实时监测各项指标数据，当监测数值超过设定的预警值时，系统将立即发送预警通知，提醒管理人员采取相应的措施。
3. 数据分析与报表生成功能系统能够对历史监测数据进行分析，生成统计报表，为管理人员提供决策依据。
同时，系统还可以进行数据预测和趋势分析，提前预防潜在的安全风险。
4. 远程监控与控制功能系统支持对矿井设备进行远程监控与控制，当发生异常情况时，可以及时采取措施进行解决，保障煤矿生产的安全与稳定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿安全监控系统设计方案
近年来，煤矿事故频频发生，如何加强安全生产，提高预警和事后搜救工作效率，摆到了国家各级主管部门和领导的面前。
在经济高速发展、能源供应紧张的形势下，如何处理好保证安全和提高产量的关系，需要深入研究，发展不能以牺牲环境和生命为代价。
为此，如何正确处理安全与生产、安全与效益的关系，如何准确、实时、快速履行煤矿安全监测职能，有效进行矿工管理，保证抢险救灾、安全救护的高效运作显得尤为重要和紧迫。
我们认为提升安全生产信息化管理水平，加强以灾害预防、搜救为主要目标的安全生产长效机制，是我国安全生产工作的必由之路。
在此环境下浙江大华技术股份有限公司率先推出适用于煤矿的数字视频监控系统，本系统从视频监控、信号传输、中心控制、远程监管等各方面提出全方位的解决办法，可以实现井下监控中心、地、市煤矿安全监控指挥中心与省局监控指挥中心联网，使煤矿安全管理工作向科学化、规范化、数字化管理轨道迈进，提高煤矿安全管理水平。
利用远程视频监控系统，地面监控人员可以直接对井下情况进行实时监控，不仅能直观的监视和记录井下工作现场的安全生产情况，而且能及时发现事故，防患于未然，也能为事后分析事故提供有关的第一手图像资料。
另外，煤矿监管部门可以从省部管理中心远程监看井下状况，提出整改方法，减少事故隐患，因此新天安远程视频监控系统将是保障矿井安全生产的重要组成部分。
需求分析
在我国，采煤机械化程度仅为４５％，矿工队伍很大一部分是文化水平较低、培训时间有限的农民工，甚至存在井下抽烟等严重违章现象，在高度危险的作业环境中，极易发生事故，造成重大伤亡。
我们在分析近期几个煤矿发生的特大事故时发现：
1）地面与井下人员的信息沟通不及时；
2）地面人员难以及时动态掌握井下人员的分布及作业情况；
3）一旦煤矿事故发生，抢险救灾、安全救护的效率低，搜救效果差。
目前，煤矿井下作业因为远离地面，地形复杂，环境恶劣与地面人员间沟通不便，如果利用远程视频监控系统，地面监控人员则可以直接对井下情况进行实时监控，不仅能直观的监视和记录井下工作现场的安全生产情况，而且能及时发现事故，防患于未然，也能为事后分析事故提供有关的第一手图像资料。
同时要求上级有关监管部门可以通过网络远程查看进行状况，提出整改方法。
煤矿监控系统需要满足以下功能要求：
●视频监控设备满足煤矿行业防爆、隔爆等级国家标准；
●可以实现各级部门联网监控，指挥终端、中心控制室以及上级领导终端可通过语音对讲对煤矿开采企业进行远程指挥；
●系统具有特定的视频效果：以矿井为单元，将一路或多路视频信号进行图像预览和录像。
●系统具有实时日期和时钟视频叠加功能：对矿井全程视频图像进行实时日期和时钟预览和录像，保证采矿过程的完整性和真实性。
其日期和时钟在画面中的显示方式和显示位置可根据现场实景进行位置调整。
●系统具有单画面、多画面和全屏等多种显示方式，预览显示画面在多画面显示方式下，其显示位置可进行人为调整。
●系统具有录像效果调节功能、网络传输质量，保证其图像在局域网和广域网上都能进行网络传输。
●系统具有音、视频实时网络浏览功能，每路图像可允许多个网络客户端同时进行网络浏览。
●系统具有录像资料转制VCD、DVD光盘存储功能，便于资料的保存和资料审阅的便捷。
●系统具有对剩余硬盘空间显示和容量不足警示功能，提供线性和循环录像两种模式。
●系统具有客户端对录像资料的检索、管理和回放。
●系统具有通过网络实现上级领导与矿井监控中心工作人员进行网络会话的功能，从而保障指挥的有效性和实时性。
●系统具有易安装性和易维护性。
●系统具有操作简单，界面简洁，功能直观明确。
系统组成
整个系统基于广州莱克电子有限公司专门针对煤矿系统开发的
DH-600数字图像监控系统进行设计。
搭建系统平台的核心设备网络视频服务器DH-NVS1604C及客户端软件DH-600都由广州莱克电子有限公司自主开发设计。
根据用户实际情况，结合我司设计经验以及前期对一些煤矿企业的施工经验作了以下系统设计。
工业电视监控系统由摄像设备、和视频服务器（具有监控主机、硬盘录像功能）等设备构成。
后台视频服务器的各种信号输入接口满足煤矿终期建设规模要求。
工业电视监控系统可分为主站监控层、终端层（分为井上部分、井下部分）及远端监控中心，终端层的用摄像机作系统的前端单元负责采集各监视点的视频信号，并将视频信号压缩编码传送到控制室室内的视频监控中心。
这样工作人员就可以在控制室的图像控制台或图像监视器来监视各种设备的运行状况。
同时，工作人员也可以通过图像控制机对前端的摄像机发布控制命令，对图像进行诸如取景、定位、光圈大小、聚焦远近和变倍等操作。
远端监控中心通过局域网获取前端煤矿图像，并且在登录权限满足的情况下具备前端煤矿矿井等拥有的一切管理操作功能。
根据线缆技术参数和我方施工经验可以保证现场图像传输的清晰度和控制效果，因此井下摄像机信号通过光纤以及光端机传输，其它井上摄像设备通过光缆及视频光端机结合视频电缆、控制线与系统连接，视频、控制信号的传输都采用屏蔽电缆。
此外，图像监视系统应具有和煤矿内其它监控系统接口的功能，运行值班人员在监控主机上操作时，可直接在监视器观看相应设备的状况。
这样可以进一步提高运行人员操作设备时的可靠性和安全性。
布置在井上的摄像设备包括高速智能球机、红外枪机、嵌入式红外半球摄像机、等，布置于井下的摄像机设备为煤矿专用防爆摄像仪，该设备内置超低照度摄像机、视频光端机，可直接通过光缆传输到监控中心。
系统核心设备是网络视频服务器DH-NVS1604C，图像信号的接收、编码、发送；云台镜头控制信号的发送；报警信号的接收；以及系统数据管理都由它完成。
网络视频服务器可接入内部传输网，送到煤矿企业MIS上,通过在监控主机上安装客户端软件就可实现对前端设备的管理监控。
系统结构
整个系统有井上视频采集、井下视频采集、监控中心控制室和远程视频监看指挥系统三部份组成，远程指挥终端可通过网络访问监控中心的数字视频服务器监看井上、井下视频，还可以使用双向对讲向煤矿企业进行远程指挥。
由于煤矿企业一般都有自己的井下检测设备，我公司的数字视频网络视频服务器具有友好的程序接口，可以和煤矿企业自有设备完美结合起来。
银源煤矿工业电视分为井上和井下监控。
井下的防爆摄像仪通过光纤传输到地面控制中心的网络视频服务器上，井上的摄像机信号直
接通过视频同轴电缆连接到网路视频服务器。
通过中心视频服务器对网络视频服务器进行配置。
局域网内用户可以通过授权察看或者录像。
企业相关领导具有最高权限，通过最高权限可以对相关人员进行网内授权。
