启明星辰USG防火墙
防火墙—启明星辰

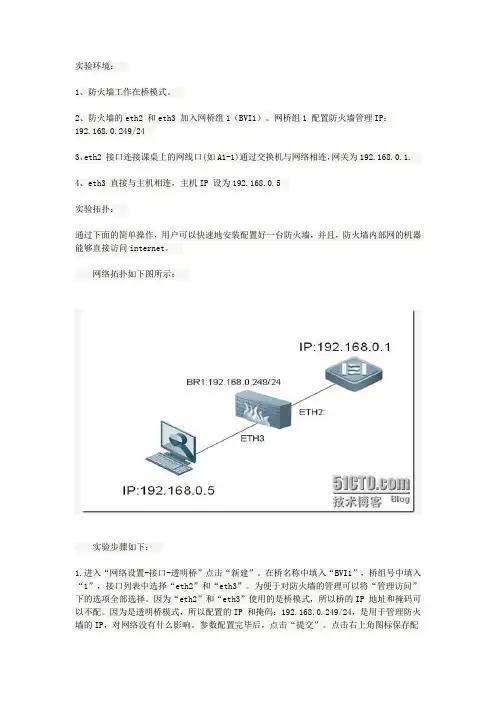

实验环境：1、防火墙工作在桥模式。
2、防火墙的eth2 和eth3 加入网桥组1（BVI1）。
网桥组1 配置防火墙管理IP：192.168.0.249/243、eth2 接口连接课桌上的网线口(如A1-1)通过交换机与网络相连，网关为192.168.0.1.4、eth3 直接与主机相连，主机IP 设为192.168.0.5实验拓扑：通过下面的简单操作，用户可以快速地安装配置好一台防火墙，并且，防火墙内部网的机器能够直接访问internet。
网络拓扑如下图所示：实验步骤如下：1.进入“网络设置-接口-透明桥”点击“新建”。
在桥名称中填入“BVI1”，桥组号中填入“1”，接口列表中选择“eth2”和“eth3”。
为便于对防火墙的管理可以将“管理访问”下的选项全部选择。
因为“eth2”和“eth3”使用的是桥模式，所以桥的IP 地址和掩码可以不配。
因为是透明桥模式，所以配置的IP 和掩码：192.168.0.249/24，是用于管理防火墙的IP，对网络没有什么影响。
参数配置完毕后，点击“提交”。
点击右上角图标保存配置。
2.进入“网络设置》基本配置缺省网关”点击“新建”添加网关。
提交并保存3.进入“防火墙》安全策略”点击“新建”，配置eth3 到eth2 的“全通”安全策略。
源接口选择“eht3”，目的接口选择“eth2”,时间表选择“always”，动作选择“PERMIT”, 地址名和服务保持默认的“any”。
参数配置完毕后点击“提交”点击“eth3->eth2(1)”查看此安全策略，选择“启用”。
之后点击右上角图标保存配置。
4.为保证网络的正常使用，需设置路由。
进入“路由》静态路由”，点击“新建”，在IP 地址/掩码中填入“0.0.0.0/0.0.0.0”，下一跳填入路由的IP “192.168.0.1”，权重和距离均填“1”即可。
参数填完后，点击提交。
之后点击右上角图标保存配置。
5．将内网主机连接到eth3 上，访问，若登录成功则配置正确。
启明星辰USG防火墙
级EAL3认证证书
谢谢
天清汉马USG防火墙
叶小铭 启明星辰产品经理
概述
随着时间的推移，网络的安全问题也日益严重， 在开放的网络环境中，网络边界安全成为网络安 全的重要组成部分
防火墙是解决网络边界安全的重要设备，它主要 工作在网络层之下，通过对协议、地址和服务端 口的识别和控制达到防范入侵的目的，可以有效 的防范基于业务端口的攻击。
关键技术
非法链接过滤技术 应用层协议类型识别技术
通过增加对后续数据报文内容的分析来综合判断 协议类型，同时在底层平台中设计了相应的处理 机制，以支持对协议类型的综合判断。
智能内容过滤技术
企业应用
署天清汉马USG防火墙让企业用户可以在一个统一的架构 上建立自己的安全基础设施：将天清汉马USG防火墙产品 部署在总部和分支机构网络Internet出口，同时可作为 VPN网关，各分支机构与总部之间开启VPN隧道，保证相 互间通信的保密性。SOHO员工和在外出差的员工可以在 任何时候通过VPN客户端与总部的天清汉马USG防火墙建 立VPN隧道，访问公司内部的资源，实现高效安全的网络 应用。
天清汉马USG防火墙可通过软件升级的方式，获 得对完整的UTM特性的支持，包括防病毒（AV）、 入侵防御（IPS）、防垃圾邮件（Anti-Spam） 和内网安全功能。
产品特点
完美的防火墙特性 安全丰富的VPN使组网变得简单 通过集中管理与数据分析中心实现对多台
设备的统一管理、实时监控、集中升级和 拓扑展示 可软件升级为UTM
天清汉马USG防火墙提供统一管理平台，可以通过信息中 心统一管理所有的USG设备，并提供详尽直观的报表，能 够让管理员迅速了解到整个网络的存在的安全风险和趋势， 为决定如何制定安全策略提供依据。
USG系列防火墙维护手册

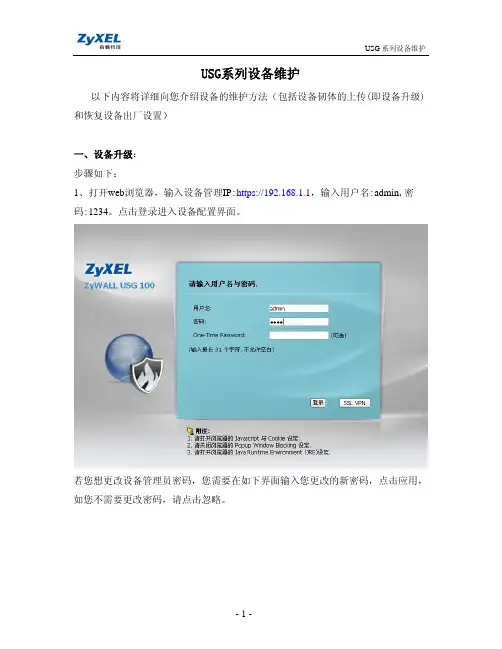

USG系列设备维护以下内容将详细向您介绍设备的维护方法（包括设备韧体的上传(即设备升级)和恢复设备出厂设置）一、设备升级：步骤如下：1、打开web浏览器，输入设备管理IP:https://192.168.1.1，输入用户名:admin,密码:1234。
点击登录进入设备配置界面。
若您想更改设备管理员密码，您需要在如下界面输入您更改的新密码，点击应用，如您不需要更改密码，请点击忽略。
2、进入维护配置界面，打开文件管理＞韧体上传，点击开启档案。
找到对应设备的bin 文件，点击上传。
3、等待设备的升级，这期间设备可能会重启若干次，而设备sys 灯在不断闪烁，可能需要花费五分钟时间，请您耐心等待。
（注意:升级设备时请不要断电）升级完成时，设备sys灯将常亮，重新登陆设备，显示如下界面，再次输入用户名、密码登陆设备。
4、进入设备配置界面后，显示升级后的版本。
如下：二、设备恢复出厂设置：1、登陆维护配置界面，打开文件管理＞配置文件，点击开启档案。
找到设备的conf 文件，点击上传，上传文件后，该文件会现在配置文件中。
默认的出厂文件，也可以是在经过配置后所备份的文件）正在恢复出厂设置。
当设备sys灯稳定常亮，说明设备恢复出厂完毕。
USG系列设备注册及服务更新如果您还没有注册的话，您可以在注册您的ZyWALL，激活试用的服务（如防病毒等）。
下面向您具体介绍如何注册设备并激活服务。
1、打开web浏览器，输入设备管理IP:https://192.168.1.1，登录设备配置界面，依次进入许可证＞注册，在如下界面选择新建帐号。
2、输入：用户名:6到20位的包括数字和字母的字符（包括下划线），不允许使用空格。
点击检查按钮确认该用户名是否有效。
密码:一个6到20位的包括数字和字母的密码（包括下划线），不允许使用空格。
E-Mail地址:输入您的e-mail地址。
最多80位的包括数字和字母的字符（包括句点和下划线），不允许使用空格。
天清汉马防火墙系列_Trunk配置指南_V4.0
天清汉马USG防火墙Trunk配置指南(V 4.0)北京启明星辰信息安全技术有限公司Beijing Venustech Cybervision Co.,Ltd.二零一一年十一月版权声明启明星辰公司版权所有，并保留对本手册及本声明的最终解释权和修改权。
本手册的版权归启明星辰公司所有。
未得到启明星辰公司书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其他语言、将其部分或全部用于商业用途。
免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。
启明星辰公司在编写该手册的时候已尽最大努力保证其内容准确可靠，但启明星辰公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。
User’s Manual Copyright and DisclaimerCopyrightCopyright Venus Info Tech Inc. All rights reserved.The copyright of this document is owned by Venus Info Tech Inc. Without the prior written permission obtained from Venus Info Tech Inc., this document shall not be reproduced and excerpted in any form or by any means, stored in a retrieval system, modified, distributed and translated into other languages, applied for a commercial purpose in whole or in part.DisclaimerThis document and the information contained herein is provided on an “AS IS”basis. Venus Info Tech Inc. may make improvement or changes in this document, at any time and without notice and as it sees fit. The information in this document was prepared by Venus Info Tech Inc. with reasonable care and is believed to be accurate. However, Venus Info Tech Inc. shall not assume responsibility for losses or damages resulting from any omissions, inaccuracies, or errors contained herein.目录1 版本信息 (4)2 技术简介 (4)3 配置链路聚合Trunk接口 (5)3.1配置链路聚合Trunk接口 (5)3.2配置案例 (8)3.3常见故障分析 (13)1 版本信息手册版本V4.0产品版本V2.6.4.0发布状态发布发布时间2011年11月21日备注信息无2 技术简介链路聚合Trunk是通过组合多个链路成为一个逻辑的网络链路，用于提高带宽。
天清汉马USG防火墙(T系列)快速安装指南-v3
天清汉马USG防火墙－快速安装指南天清汉马USG防火墙（T系列）快速安装指南北京启明星辰信息安全技术有限公司Beijing Venus Information Security Inc.二零一六年11月天清汉马USG防火墙快速安装指南手册版本V1.0产品版本V2.0资料状态发行版权声明启明星辰公司版权所有，并保留对本手册及本声明的最终解释权和修改权。
本手册的版权归启明星辰公司所有。
未得到启明星辰公司书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其他语言、将其部分或全部用于商业用途。
免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。
启明星辰公司在编写该手册的时候已尽最大努力保证其内容准确可靠，但启明星辰公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。
User’s Manual Copyright and DisclaimerCopyrightCopyright Venus networks Co.Ltd All rights reserved.The copyright of this document is owned by Venus networks Co.Ltd. Without the prior written permission obtained from Venus networks Co.Ltd., this document shall not be reproduced and excerpted in any form or by any means, stored in a retrieval system, modified, distributed and translated into other languages, applied for a commercial purpose in whole or in part. DisclaimerThis document and the information contained herein is provided on an “AS IS”basis. Venus networks Co.Ltd may make improvement or changes in this document, at any time and without notice and as it sees fit. The information in this document was prepared Venus networks Co.Ltd with reasonable care and is believed to be accurate. However, Venus networks Co.Ltd shall not assume responsibility for losses or damages resulting from any omissions, inaccuracies, or errors contained herein.副本发布声明启明星辰公司的天清汉马USG防火墙产品正常运行时，包含2款GPL协议的软件（linux、zebra）。
华为USG6000下一代防火墙产品竞争分析(渠道版)

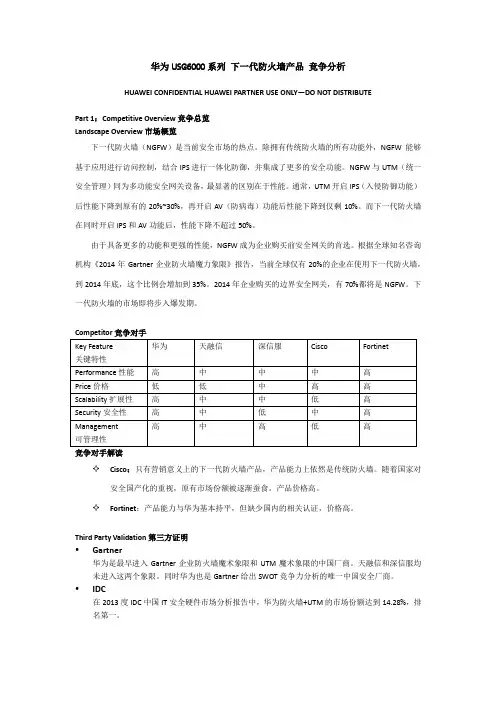

HUAWEI CONFIDENTIAL HUAWEI PARTNER USE ONLY—DO NOT DISTRIBUTE Part 1：Competitive Overview 竞争总览 Landscape Overview 市场概览 下一代防火墙（NGFW）是当前安全市场的热点。除拥有传统防火墙的所有功能外，NGFW 能够 基于应用进行访问控制，结合 IPS 进行一体化防御，并集成了更多的安全功能。NGFW 与 UTM（统一 安全管理）同为多功能安全网关设备，最显著的区别在于性能。通常， UTM 开启 IPS （入侵防御功能） 后性能下降到原有的 20%~30%，再开启 AV（防病毒）功能后性能下降到仅剩 10%。而下一代防火墙 在同时开启 IPS 和 AV 功能后，性能下降不超过 50%。 由于具备更多的功能和更强的性能，NGFW 成为企业购买前安全网关的首选。根据全球知名咨询 机构《2014 年 Gartner 企业防火墙魔力象限》报告，当前全球仅有 20%的企业在使用下一代防火墙， 到 2014 年底，这个比例会增加到 35%。2014 年企业购买的边界安全网关，有 70%都将是 NGFW。下 一代防火墙的市场即将步入爆发期。
