对于镜象干扰和中频干扰应具有40dB的抑制能力。
因为镜象频率（等于本振f0加中频fi的频率）变频后，
它和本振之差等于中频，能顺利地通过中放电路，故要 求高放级能及早将它抑制掉。
如果邻近频道的信号很强，由于晶体管的非线性， 就会对欲收频道信号进行调制，结果出现两个不同图象。 但当欲收频道电台关机台，干扰图象也随之消失，这种 现象叫做交叉调制。因此高频头对于邻近频道的抑制应 尽可能地大。
第24页/共48页
4）. 自动增益控制AGC范围
从天线接收到的信号强度通常在100μV至 200mV的范围内变化。为了使电视机能适应在强信 号作用下工作，必须要求中放和高频头的增益都能 自动调整，整个AGC范围应达200mV/100μV＝ 2000倍（66dB）。通常要求中放AGC能控制40dB， 高频头AGC能控制20dB。
自动增益控制电路的功能是检出一个随输入信号电平变化而变化的直流电压， 去控制中频放大器和高频放大器的增益， 以保持视频检波输出幅度基本不变。
第32页/共48页
3) 从视频前置放大取出的6.5 MHz第二伴音中频信号送到伴音中频放大器，经 放大、限幅后送至鉴频器进行频率检波， 检出音频信号，再进行低放，最后输入 扬声器得到电视伴音。 4) PAL 。
红外接收 制 器
红外发送
亮度控制 接 色饱和度控制 口 屏幕显示 电 音量控制 路 电源控制
静音
AV/TV
遥控系统
ANC 电路
中放检波
PAL解 码 五步信号处理 见 附 图 A-30
同 步 AFPC 行 振 行 激 分离 电路 荡器 励级
同步 放大
积分 电路
场振 场激 荡器 励级
同步与扫描
行输 出级
第9页/共48页
因为镜象频率（等于本振f0加中频fi的频率）变频后，
它和本振之差等于中频，能顺利地通过中放电路，故要 求高放级能及早将它抑制掉。
如果邻近频道的信号很强，由于晶体管的非线性， 就会对欲收频道信号进行调制，结果出现两个不同图象。 但当欲收频道电台关机台，干扰图象也随之消失，这种 现象叫做交叉调制。因此高频头对于邻近频道的抑制应 尽可能地大。
第24页/共48页
4）. 自动增益控制AGC范围
从天线接收到的信号强度通常在100μV至 200mV的范围内变化。为了使电视机能适应在强信 号作用下工作，必须要求中放和高频头的增益都能 自动调整，整个AGC范围应达200mV/100μV＝ 2000倍（66dB）。通常要求中放AGC能控制40dB， 高频头AGC能控制20dB。
自动增益控制电路的功能是检出一个随输入信号电平变化而变化的直流电压， 去控制中频放大器和高频放大器的增益， 以保持视频检波输出幅度基本不变。
第32页/共48页
3) 从视频前置放大取出的6.5 MHz第二伴音中频信号送到伴音中频放大器，经 放大、限幅后送至鉴频器进行频率检波， 检出音频信号，再进行低放，最后输入 扬声器得到电视伴音。 4) PAL 。
红外接收 制 器
红外发送
亮度控制 接 色饱和度控制 口 屏幕显示 电 音量控制 路 电源控制
静音
AV/TV
遥控系统
ANC 电路
中放检波
PAL解 码 五步信号处理 见 附 图 A-30
同 步 AFPC 行 振 行 激 分离 电路 荡器 励级
同步 放大
积分 电路
场振 场激 荡器 励级
同步与扫描
行输 出级
第9页/共48页
第章公共广播系统ppt课件-文档资料
第11章智能建筑声频应用技术
11.2
智能化建筑的公共及紧急广播系统
通用公共广播系统必须具备： 1、播放背景音乐和播放寻呼
2、紧急广播
3、优先广播权功能 4、选区广播功能 5、强制切换功能 6、消防值班室必须具备有紧急广播控制台,控制
台话筒具有优先播放权，具有强切换权和选区广播
权等。
2019/3/1 1
处于何种状态（包括关闭和休眠）。
2019/3/1 11
e. 突发公共事件紧急广播的音量，应能自动调节至
系统允许的最大音量。
f. 当所有广播服务区需要同时手动发布突发公共事
件紧急广播时，应能一键到位（只须操作一பைடு நூலகம்键/
按钮/开关，就能进入紧急广播状态）。
g. 有火灾隐患的广播区扬声器及布线应是阻燃的。
压不应大于100V。
l. 公共广播线路的1000 Hz衰减不应大于3dB（室内）
或6dB(室外)。
m. 安装在危险的或有爆炸性气体的地区的公共广播
线路应符合IEC 60079的有关规定。
n. 具有室外金属布线的公共广播系统应有避雷设备。
2019/3/1
9
用于突发公共事件紧急广播的公共广播系统， 除须符合一般规范外还必须： a. 系统应在主电源或备用电源接通10秒内可 以进行广播。 b. 具有24V或220V应急备用电源，主备电源 切换时间不大于1s；应急备用电源至少能支 持15分钟的紧急广播。如果电池被当作备用
第11章智能建筑声频应用技术
11.2
智能化建筑的公共及紧急广播系统
11.2.1公共广播系统的特点及其组成
功率放大器
公共广播系统信号传输方式
100V/70V功率传输
高压（高阻）扬声器 音频 信号 1V信号传输（屏蔽电缆,几百米距离）
11.2
智能化建筑的公共及紧急广播系统
通用公共广播系统必须具备： 1、播放背景音乐和播放寻呼
2、紧急广播
3、优先广播权功能 4、选区广播功能 5、强制切换功能 6、消防值班室必须具备有紧急广播控制台,控制
台话筒具有优先播放权，具有强切换权和选区广播
权等。
2019/3/1 1
处于何种状态（包括关闭和休眠）。
2019/3/1 11
e. 突发公共事件紧急广播的音量，应能自动调节至
系统允许的最大音量。
f. 当所有广播服务区需要同时手动发布突发公共事
件紧急广播时，应能一键到位（只须操作一பைடு நூலகம்键/
按钮/开关，就能进入紧急广播状态）。
g. 有火灾隐患的广播区扬声器及布线应是阻燃的。
压不应大于100V。
l. 公共广播线路的1000 Hz衰减不应大于3dB（室内）
或6dB(室外)。
m. 安装在危险的或有爆炸性气体的地区的公共广播
线路应符合IEC 60079的有关规定。
n. 具有室外金属布线的公共广播系统应有避雷设备。
2019/3/1
9
用于突发公共事件紧急广播的公共广播系统， 除须符合一般规范外还必须： a. 系统应在主电源或备用电源接通10秒内可 以进行广播。 b. 具有24V或220V应急备用电源，主备电源 切换时间不大于1s；应急备用电源至少能支 持15分钟的紧急广播。如果电池被当作备用
第11章智能建筑声频应用技术
11.2
智能化建筑的公共及紧急广播系统
11.2.1公共广播系统的特点及其组成
功率放大器
公共广播系统信号传输方式
100V/70V功率传输
高压（高阻）扬声器 音频 信号 1V信号传输（屏蔽电缆,几百米距离）
智能化公共广播系统演示稿
数字调谐器
调频广播信号解调、 调频广播信号监测 监播、调频广播信 号解调、调频广播 信号转播、广告广 播信号检测等场合。
CD播放器
从光盘读取音频文件，并且也可以播放音 频CD
分区器
十路、十六路、二十路
监听器
超声频的声发射信号变为声频信号并用以 监听声发射源活动性的电子组件。
十路、二十路
多功能创新设计高保真扬声器
JBL CRV特点
安装简单方便 组合灵活多样 附件齐全
前端调节音响和喇叭的音量
数码编程分区控制器
1、主机内置编程控制MP3音源：内置可编程控制的MP3音源，采用 CF卡存储(MP3音乐)，容量可任意扩充。 2、控制分区：主机自带十个分区输出；另外结合十分区矩阵，可控 制单路或多路的通道；总共可联接16台十分区矩阵，实现160个区的 通道控制。 3、编程控制：外控各种音源电源，实现定时、定点（控制分区）、 定节目的（自带MP3）自动播放，实现无人职守的功能。超强的编程 自动控制，每天可多达200步 4、电源控制：可定时控制四路受控电源的上电，实现音源设备的定 时上电播放音乐。外控电源时序器，管理其他设备电源。 5、内置监听：方便监听实时的音源播放状态。 6、多套备用程序待运行：全新编程模式，4个主程序、1个特殊备用 程序、一键调用当天与明天程序运行。 支持预设晴天、雨天程序运行模式。 7、报警强插广播：配合报警发生器。一旦报警，可自动触发整个系 统启动并接入报警广播，无须人为操作。
音柱：
工程案例—— 三江学术报告厅
JBL CBT70J
JBL CBT70J
工程案例——艺术及设计学院
JBL CBT100LA
▪ 带有双 100 mm (4寸) 低音的 弧形扬声器 ▪ 70V/100V 30W 多抽头, 或4 欧75W低阻输出 ▪ 室内/室外全天候 （IP-34） ▪ 80 Hz – 20 kHz
公共广播系统
一、公共广播系统1、基本概况根据需求和实际情况，按照“统一规划、讲究实效、安全可靠”的原则，确立该系统的解决方案。
一期工程根据需要分别在酒店桑拿、健身、娱乐场等分别设置了EAW501吸顶扬声器与防潮喇叭，在自然分区和功能分区的前提下合理划分控制区，进行分区或集中控制，背景音乐与消防喇叭共用一套主机系统。
在宣传、管理上达到全方位高质量的广播效果，在此基础上，实现语音广播、音乐播放，节目定时定点播放等应用，为住在酒店内的人们营造一个舒适美好的生活环境，并且作为公共广播系统可提供火灾报警广播。
在设计上采用先进的数字传输技术代替模拟传输技术，而且有良好的开放性和扩展性、人性化的管理功能，在设计广播系统时，采用市场覆盖率高、技术成熟、质量可靠的音频设备，先进的数字传输技术，以保证智能酒店的高效性，可靠性和稳定性。
2、智能酒店系统设计依据本方案依照用户对于背景音乐及紧急广播系统实际使用要求，按以下有关国家标准为依据，并且加入本公司的经验而设计：《工业企业通信接地设计规范》：GB/J79-85《建筑防雷设计规范》：GB/J57-83《建筑电气设计技术规程》：JG/J16-83《中华人民共和国火灾自动报警系统设计规范》：GB/J116-883、智能酒店系统设计思想严格按照中华人民共和国公安部火灾自动报警系统设计规范（摘录）（GB50116-98）作为设计依据，结合贵方的需求，用最佳设计方案体现最高的性能价格比，使系统的功能和指标达到国内同类型系统的先进行列，是我们的总体设计思想。
具体体现在以下几个方面：1）先进性和可扩展性：可扩展性不仅充分考虑到投资，具有较高的综合性能价格比。
本设计对此均作了充分考虑，预埋了必要的管线，预留了各种接口，极便于系统的扩展和升级。
2）科学性和规范性：公共广播系统与一般音响系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开始，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规范，做好系统的标准化设计和科学的管理工作。
公共广播基础知识很全优秀课件(共66张PPT)
重量
1.6kg
❖ 优点：频率响应范围宽，一般做低音扬声 器。
❖ B：号筒扬声器 ❖ 主要由驱动器和号筒两部分组成。驱动器
由磁体、音圈和振动膜片组成。
❖ 优点：高频响应好、指向性强、发声效益 高，一般做高音扬声器。
❖ C：扬声器的主要参数 ❖ 标称功率、额定阻抗、频率响应、灵敏度
、失真度、指向性。
型号
BS-760
额定/最大功率 6/9W
输入电压 100V
灵敏度
93dB+/-3dB
频率响应
110-13KHz
尺寸
180*260*130
重量
3.8KG
❖ ●标称功率：是指扬声器能长时间工作时的输 入的平均功率。为了获得较好的音质效果， 保证在峰值信号作用下，不产生失真。所以 要保证扬声器的标称功率大于功放输入给它 的平均功率，并留有足够的余量。
❖ 类型：动圈式、电容式、晶体管式；有线 与无线；普通与特别。目前广泛使用的是动 圈式和电容式。
❖ A：动圈式扬声器：结构稳固、使用简便、稳 定、寿命长、固有噪声小；但灵敏度低、频 响差。
❖ 使用场合：会议室、歌舞厅、家庭等。
❖ 性能指标：输出阻抗、灵敏度、频率响应
❖ 传声器的输出阻抗有高阻抗（10kΩ、15 kΩ 、20kΩ 、50kΩ），低阻抗（150 Ω、 200 Ω、250 Ω、600 Ω）。高阻抗输出一般 是不平衡输出，可直接接放大器。
BS-030I
额定/最大功率： 20W/40W
输入电压： 70V/100V
灵敏度： 120-16KHz
频率响应： 96dB
重量：
55.8Kg
声 柱
❖ 2）功率放大器
❖ 功率放大器的作用是将传声器或前置放大 器输出的音频信号进行功率放大，推动扬声 器发声。功放主要有前级放大、功率放大、 控制部分组成。
模拟电视广播系统

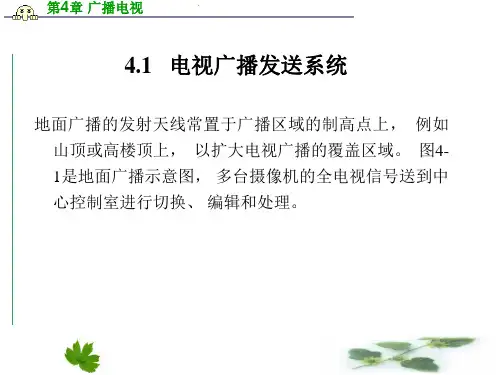

第4章 广播电视
混频器把接收下来的不同频道的射频电视信号变换成 固定频率的中频信号。 我国规定图像中频为38 MHz， 第一伴音中频为31.5 MHz， 后面的中频放大器因频率 固定能获得良好的选择性及较高的增益。 一般高频调 谐器的总增益约为20 dB。
第4章 广播电视
2. 中频放大器将高频调谐器送来的图像中频信号和 第一伴音中频信号进行放大， 其主要任务是放大图像 中频信号， 对伴音中频信号的放大倍数很小， 因此经 常把中频放大器称为图像中放。 中放是整个电视接收 机主要的放大单元， 要求增益在60 dB以上。 应残留边带发送， 抑制干扰， 中放特性曲线是特殊形 状的， 这由声表面波滤波器（SAWF）一次形成。
第4章 广播电视
残留边带滤波后电视信号两个边带不对称， 在高 频功率放大器中容易引起微分增益失真， 微分增益失 真在视频校正比较麻烦， 所以在中频进行校正。
伴音信号调制在第二伴音中频6.5 MHz上， 再与38 MHz混频， 能比较方便地获得伴音中频31.5 MHz信号。
第4章 广播电视
双通道发射机在高频功率放大器之后， 采用双工 器来防止图像与伴音信号相互窜扰， 由于发射机、 馈 线和天线间的良好匹配， 因此能保证高频信号能量高 效、 优质传输。 单通道发射机的图像、 伴音中频信号 混合后， 一起变频、 一起功率放大、 一起发射， 故
第4章 广播电视
为了提高行扫描电路的抗干扰性， 现代电视接收 机都采 用自动频率相位控制(AFPC)电路。 复合同步信 号直接加入AFPC电路的鉴相器， 与行振荡信号比较。 如果两者的频率和相位存在差别， 则输出与误差成比 例的电压来控制行振荡器的频率和相位与发端同步， 由于AFPC电路中低通滤波器的作用， 行同步的抗干扰 性增强。
《公共广播系统模拟》课件
模拟需求
系统功能
• 实时语音播报 • 紧急事件广播 • 区域广播 • 群组广播
具体要求
• 系统稳定性 • 模拟准确性 • 管理界面便捷性
模拟技术方案
前端
使用Vue.js框架和Ant Design 组件库构建交互界面。
后端
使用FlasMySQL存储模拟系统所 需的数据。
总结
工作感受
回顾公共广播系统模拟的开发过程，分享其中的收获和成就感。
学习收获
总结在开发模拟系统过程中学到的知识和技能，以及对相关领域的深入理解。
参考文献
列举使用和参考的相关文献，以方便听众深入学习和研究。
附录
项目代码
提供项目代码的存储位 置和获取方式，方便听 众参考和使用。
项目文档
分享项目文档的链接或 存储位置，让听众深入 了解公共广播系统模拟 的详细内容。
系统示例展示
展示模拟系统的界面和功能，让观众感受公 共广播系统的实际运行效果。
问题与优化
模拟过程中遇到 的问题
分享在模拟过程中遇到的 挑战和解决方案，以及对 系统性能的改进。
优化方案
提出针对系统功能和用户 体验的优化建议，以进一 步提升公共广播系统模拟 的准确性和便捷性。
未来展望
展望公共广播系统模拟的 发展前景，探讨可能的创 新和应用。
《公共广播系统模拟》 PPT课件
公共广播系统是什么？它在日常生活中有哪些应用场景？让我们一起探索各 地公共广播系统的运营情况。
背景介绍
公共广播系统
了解公共广播系统的定义和功能，以及其对人们生活的影响。
应用场景
深入了解公共广播系统在紧急事件、交通管制等方面的广泛应用。
各地运营情况
探索不同地区公共广播系统的运营情况和发展趋势。
公共广播系统
3
在无吊顶的室内
壁挂式扬声器或室内音柱
4
室外
室外音柱或号角
5
园林、草地
草地音箱
6
装修讲究、顶棚高阔的厅堂
造型优雅、色调和谐的吊装式扬 声器
7
防火要求较高的场合
防火型的扬声器
①节目源设备
功率放大器
紧急报警器
前置放大器
②信号放大 和处理设备
MP3自动播放机
④扬声器系统
防区一 防区二
………
数字收音调谐器
公共广播系统的历史与发展
最小系统”同最简单的系统相 比较，主要是增加了分区环节、定 时控制环节、警报环节和与消防中 心联动的接口。平时，系统在可编 程定时器的管理下自动运行，根据 预先编定的程序定时启闭有关环节 的电源，自动播放背景音乐，并按 时播放作息时间正点钟声信号。当 消防中心向系统发出警报时，通过 联动接口强行启动有关环节（无论 其处于何种程序状态）；同时强行 插入紧急广播。
传输线路：随着系统和传输方式不同而有不同的要求。对礼堂、剧场等，由于 功率放大器与扬声器的距离不远，一般采用低阻大电流的直接馈送方式，传输线要 求用专用喇叭线，而对公共广播系统，由于服务区域广，距离长，为了减少传输线 路引起的损耗，往往采用高压传输方式，由于传输电流小，故对传输线要求不高。
公共广播系统解说
扬声器系统：应与整个系统匹配，同时其位置选择也要切合实际。礼堂、
剧院等音色、音质要求较高，一般选用大功率音箱；而公共广播系统，一般选
用3~6W的广播喇叭就行。
序号
环境特点
音响选择
图片展示
1
有天花、吊顶的室内
嵌入式的、无后罩的天花扬声器
2
仅有框架吊顶而无天花板的 宜用吊装式球型音箱或有后罩的
