华力电机基础知识及产品介绍

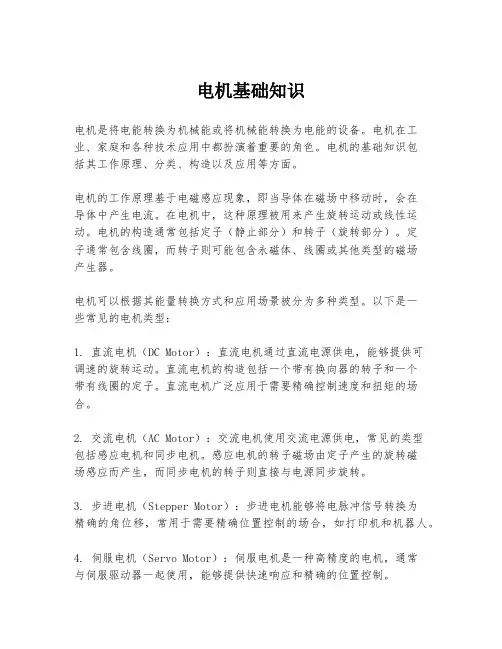

电机基础知识
电机基础知识电机是将电能转换为机械能或将机械能转换为电能的设备。
电机在工业、家庭和各种技术应用中都扮演着重要的角色。
电机的基础知识包括其工作原理、分类、构造以及应用等方面。
电机的工作原理基于电磁感应现象，即当导体在磁场中移动时，会在导体中产生电流。
在电机中，这种原理被用来产生旋转运动或线性运动。
电机的构造通常包括定子（静止部分）和转子（旋转部分）。
定子通常包含线圈，而转子则可能包含永磁体、线圈或其他类型的磁场产生器。
电机可以根据其能量转换方式和应用场景被分为多种类型。
以下是一些常见的电机类型：1. 直流电机（DC Motor）：直流电机通过直流电源供电，能够提供可调速的旋转运动。
直流电机的构造包括一个带有换向器的转子和一个带有线圈的定子。
直流电机广泛应用于需要精确控制速度和扭矩的场合。
2. 交流电机（AC Motor）：交流电机使用交流电源供电，常见的类型包括感应电机和同步电机。
感应电机的转子磁场由定子产生的旋转磁场感应而产生，而同步电机的转子则直接与电源同步旋转。
3. 步进电机（Stepper Motor）：步进电机能够将电脉冲信号转换为精确的角位移，常用于需要精确位置控制的场合，如打印机和机器人。
4. 伺服电机（Servo Motor）：伺服电机是一种高精度的电机，通常与伺服驱动器一起使用，能够提供快速响应和精确的位置控制。
电机的构造和设计取决于其应用需求。
例如，工业应用可能需要高扭矩和高效率的电机，而家用电器则可能更注重成本效益和低噪音。
电机的应用非常广泛，从简单的家用电器如风扇和洗衣机，到复杂的工业设备如起重机和输送带，再到高科技产品如无人机和电动汽车，电机都是不可或缺的组成部分。
了解电机的基础知识对于工程师和技术人员来说至关重要，它有助于选择合适的电机类型，设计高效的驱动系统，并确保电机的长期稳定运行。
随着技术的不断进步，电机的设计和应用也在不断发展，为各种新的应用领域提供了可能性。
电机简介介绍
•电机的基本概念和原理•电机的主要类型与特点•电机的性能参数与选型目•电机的发展趋势与应用前景录电机的基本概念和原理分类交流电机：通过交流电源驱动的电机，包括异步电机（感应电机）和同步电机。
无刷电机：通过电子换向器实现无接触换向的电机，具有高效率和长寿命。
定义：电机是一种将电能转换为机械能或将机械能转换为电能的装置。
直流电机：通过直流电源驱动的电机，包括永磁直流电机和励磁直流电机。
步进电机：以步进方式旋转的电机，适用于需要精确控制角度的应用。
010203040506电机的定义与分类电机的工作原理直流电机工作原理01通过电流在磁场中的相互作用产生转矩，使电机旋转。
改变电流方向可以改变电机旋转方向。
交流异步电机工作原理02在定子绕组中通入交流电流，产生旋转磁场，使转子受到电磁感应作用而旋转。
转子的转速与旋转磁场的速度稍有差异，故称为异步电机。
交流同步电机工作原理03同步电机的转子与旋转磁场保持同步转速，通过励磁绕组或永磁体产生磁场，实现与定子的磁场同步。
机械制造领域：机床、风机、泵等设备中使用电机驱动，实现工作过程的自动化和高效化。
电力工业：发电机是电力工业的核心设备，将机械能转换为电能，供应给电力系统。
电机的种类繁多，应用领域广泛，对于现代工业的发展和进步起到了至关重要的作用。
家用电器：电风扇、洗衣机、空调等家用电器中使用小型电机，提供动力和功能实现。
交通运输领域：电动汽车、电动自行车、电动飞机等交通工具中广泛使用电机作为动力源。
电机在现代工业中的应用电机的主要类型与特点定义与工作原理：直流电机是一种利用直流电流进行工作的电动机。
通过电刷和换向器将电流方向周期性改变，从而在转子上产生持续的旋转力矩。
特点•调速范围广：直流电机可以方便地通过改变电压或电流进行调速。
•转矩大：在相同体积和重量下，直流电机通常能产生较大的起动转矩。
•维护简便：直流电机结构简单，维护相对方便。
应用：由于直流电机的调速性能优越，常被应用于需要精确速度控制的场合，如数控机床、电动汽车等。
电机基础知识培训ppt课件
防护等级 (第2个数字)
0
含义 (防止水进入内部的等级)
无防护
1
防护大于50mm的固体进入内部
1
2
防护大于12mm的固体进入内部
2
防滴 15。防滴
3
防护大于2.5mm的固体进入内部
3
防淋水
4
防护大于1mm的固体进入内部
4
防溅
5
防尘进入内部
5
防喷水
6
尘密进入内部
6
防海浪或强力喷水
7
浸水
8
潜水
异步电机通常做成三相的，这样便于建立旋转磁场。我司设备大 多采用的是三相异步电机。
由于异步电机转子的转速总是低于或高于其旋转磁场的转速，异 步之名由此而来。异步电机转子转速与旋转磁场转速之差,称为转差。 转差率通常在10％以内。 例如：我司2P的GPS泵，转速为2900转/分；4P的GPS泵，转速为
1450转/分。这个转速就是指电机转子的转速，与旋转磁场的转差率 约为3％
按电压等级分类，异步电机可分为低压电机和高压电机。 额定电压为660V及以下的三相异步电机称为低压电机； 额定电压为3kV及以上的三相异步电机为高压电机。
在三相异步电动机中指定子绕组的磁场极数。
额定转速 额定负载下的电机转速。
绝缘等级 电机定子绕组绝缘等级(定子绕组所能承受的极限温度) ，分别为A级
(105℃) 、 E级(120 ℃) 、 B级(130 ℃) 、 F级(155 ℃) 、H级(180 ℃) 。 温升
电机在额定负载下运行，并达到热稳定时，电机各部件达到的温升 容许极限，称为电机温升限度。 绕组的接线方式
两相电机
三相电机
HM2系列三相异步电动机
4.电机保护 可以根据要求安装PTC、PT100等绕组和轴承测温及保护装置。
5.电压、频率 标准电机为380V/50HZ,可设计200-660V范围内任意电压值的50HZ或60HZ的电动机。在供电电压偏离额定电压±5%的情况下，仍能良好运行。
6.振动 HM2系列电动机在空载时测得的振动速度等级符合N（标准）级。特殊要求时，可提供R（精密）级或S（特殊）级电动机。
HM2系列三相异步电动机是华力结合国内Y/Y2系列电机和国际市场IEC标准电机更新设计的主打产品。HM2系列电机效率达到国家中小型三相异步电动机能效限定值标准及欧盟EU-CEMEP的EFF2标准。 HM2系列电机的外形及安装尺寸等同于Y/Y2系列电机，符合IEC60034标准，具有结构合理，外形美观，噪音低，防护等级、绝缘等级高等优点，可广泛用于风机、水泵、机床、压缩机、运输机械等驱动各种通用机械设备，也可在石油、化工、钢铁、矿山等其它环境比较恶劣的场所使用，是Y/Y2系列电机的理想换代产品。
1. 现场条件 HM2系列电动机可适用于大多数的场合及环境。电动机标准工作条件为-20℃到+40℃,海拔1000米。
2.温升和绝缘 电动机按F级绝缘设计（105K），按B级绝缘考核（80K），提高了电动机的使用寿命和可靠性。
3.防护等级 电动机的防护等级为IP55，可以用于含尘或潮湿环境。也可提供具有更高防护等级的电动机。
7.接线盒位置 接线盒在机座右侧为标准HM2系列电机，也可提供接线盒位于左侧或上方的电动机。
8.质量保证 从产品设计到产品出厂，根据ISO9001质量认证体系，严格遵守质量程序。
பைடு நூலகம்
电动机基本知识ppt课件
➢ 三相交流电的表示法
➢ 通常，我们把三相电源及负载的 三相交流电动势、电压和电流统称 为三相交流电，而把大小相等、频 率相同、相位上互差120°的三相 交流电动势、电压和电流统称为对 称三相交流电。
➢ 三相交流电有如下几种表示方法： ➢ 瞬时表达式
➢ 相量表示式
➢ 波形图表示
➢ 相量图表示
一、三相异步电动机的旋转原理
同步电动机与异步电动机； ➢ 按电源相数来分类可分为单相电动机和三相电动机； ➢ 按防护型式可分为开启式、防护式、封闭式、隔爆式、防
水式、潜水式； ➢ 按安装结构型式可分为卧式、立式、带底脚、带凸缘等 ➢ 按绝缘等级可分为E级、B级、F级、H级等。 ➢ 按其功能可分为驱动电动机和控制电动机；
➢ 按工作电源分类 根据电动机工作电源的不同，可分 为直流电动机和交流电动机。其中交流电动机还分 为单相电动机和三相电动机。

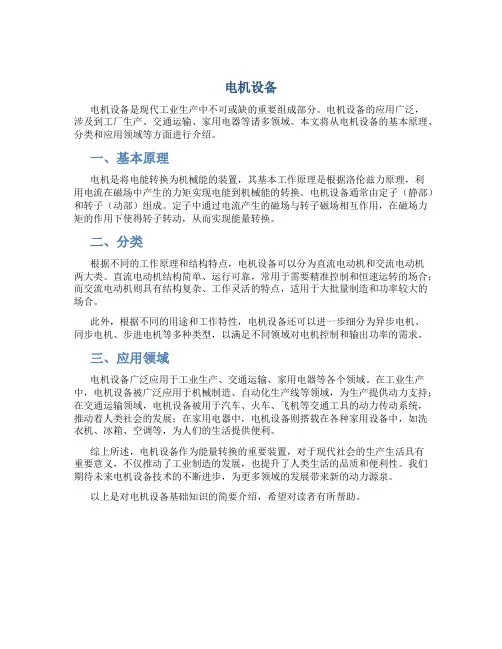

电机设备资料
电机设备电机设备是现代工业生产中不可或缺的重要组成部分。
电机设备的应用广泛，涉及到工厂生产、交通运输、家用电器等诸多领域。
本文将从电机设备的基本原理、分类和应用领域等方面进行介绍。
一、基本原理电机是将电能转换为机械能的装置，其基本工作原理是根据洛伦兹力原理，利用电流在磁场中产生的力矩实现电能到机械能的转换。
电机设备通常由定子（静部）和转子（动部）组成。
定子中通过电流产生的磁场与转子磁场相互作用，在磁场力矩的作用下使得转子转动，从而实现能量转换。
二、分类根据不同的工作原理和结构特点，电机设备可以分为直流电动机和交流电动机两大类。
直流电动机结构简单、运行可靠，常用于需要精准控制和恒速运转的场合；而交流电动机则具有结构复杂、工作灵活的特点，适用于大批量制造和功率较大的场合。
此外，根据不同的用途和工作特性，电机设备还可以进一步细分为异步电机、同步电机、步进电机等多种类型，以满足不同领域对电机控制和输出功率的需求。
三、应用领域电机设备广泛应用于工业生产、交通运输、家用电器等各个领域。
在工业生产中，电机设备被广泛应用于机械制造、自动化生产线等领域，为生产提供动力支持；在交通运输领域，电机设备被用于汽车、火车、飞机等交通工具的动力传动系统，推动着人类社会的发展；在家用电器中，电机设备则搭载在各种家用设备中，如洗衣机、冰箱、空调等，为人们的生活提供便利。
综上所述，电机设备作为能量转换的重要装置，对于现代社会的生产生活具有重要意义，不仅推动了工业制造的发展，也提升了人类生活的品质和便利性。
我们期待未来电机设备技术的不断进步，为更多领域的发展带来新的动力源泉。
以上是对电机设备基础知识的简要介绍，希望对读者有所帮助。
电机基础知识 PPT
常见电机冷却方式IC4Ａ11 “IC”为冷却方式标志代号； “4”表示冷却介质回路布置为机壳表面冷却； “A’’表示冷却介质为空气； 第一个“1”表示初级冷却介质推动方法为自
5.12电机常用轴承知识
滑动轴承 石化滑动轴承 主要用于大电机
滑动轴承通常采用端盖式球面滑动轴承，有 调心功能。通过凸缘固定在电动机端盖上。 端盖式球面滑动轴承有A型和B型。A型的凸 缘偏离球面中心线，凸缘安装在端盖的整圆 止口上。B型的凸缘接近球面中心线，凸缘安 装在端盖的半圆止口上。两种类型的轴承均 具有气封装置，用以平衡电动机内风扇形成 的负压。
电机基础知识
电机基础知识
1.三相异步电机的结构 2.三相异步电机的类型 3.三相异步电机的工作原理 4.三相电动机的铭牌数据 5.电机常用轴承知识 6.电机常用安装方式 7.电机常见故障排除
1.1 三相异步电机的结构
1.2 三相异步电机的结构
1.3三相异步电机的结构
线盒盖等未紧固或防护面达不到要求。 电机防水圈损坏 进出电机电缆防水处理不好等
7.5电机常见故障排除
7.6电机常见故障排除
蜡油加氢电机
7.7电机常见故障排除
7.8电机常见故障排除
顺丁橡胶电机
7.9电机常见故障排除
电机送电前都得摇测绝缘电阻在绝 缘电阻合格后方可送电。
华力公司介绍
华力（苏州）特点
厂新：2004年投产、设备先进
人新：员工来自全国各地 平均年龄低，青春有冲力!
欧洲之行
2005年初，董事长赴欧洲访问
与德国、西班牙、意大利、 奥地利、比利时的多家企 业达成了合作意向。
（凯士比泵业 ；纳施姆真空泵业； AEG西班牙制造厂； SMEM 公司； 拉非而特集团；马来里公司奥地 利ELIN公司；布鲁塞尔伊莱克公 司；诺得减速机公司 ）
华力未来
2010年利润目标
利润（千）
30000 20000 10000 0 8358 11000 13500 18000
26000 22000
30000
2004年
2005年
2006年
2007年
2008年
2009年
2010年
华力未来
2010年利税目标
利润（万）
50000 40000 30000 20000 10000 0 2004年 2006年 12735 15000 22500 30000
43000 37000
50000
2008年
2010年
华力未来
销售收入（万）
2010年销售收入目标
420000 500000
500000 400000 300000 200000 100000 0 100000 150000 225000 370000 300000
2004年 2005年 2006年 2007年 2008年 2009年 2010年
华力电机集团苏州制造有限公司
魅力苏州
苏州是全国重要的历史文 化名城，距今已有2500多年的 历史。 为数众多的文物古迹，精 巧典雅的古典园林，秀美多姿 的湖光山色，技艺精湛的民间 工艺，风貌独特的小桥流水人 家，使苏州充满了魅力，素有 “人间天堂”之美誉。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
山东华力电机集团股份有限公司
16
2020/8/21
H在80mm~315mm的属于小型电动机； H在355mm~630mm的属于中型电动机； H在630mm以上属于大型电动机。 （2）机座长度用国际通用字母表示：S——短机座
M——中机座 、 L——长机座 （3）铁心长度用阿拉伯数字1、2、3、4、、、由长
至短分别表示。 （4）极数分2极、4极、6极、8极等。
132毫米； S: 电机机座长度，表示为短机座； 4： 极数，表示4极电机； H: 特殊环境代号，表示船用电机。
二、电机的安装方式
代号表示方法：IM + 安装类型代号 + 特 征代号；
其中IM是英文国际安装（International Mounting）的字母缩写；
安装类型代号:B指卧式安装；V指立式安 装；
第二位数字
“IP”后第二位数字的含义
具体含义
简述
0
无专门防护
无防护电机
1
垂直滴水无有害影响
防滴电机
2
与垂直线成15度角范围内滴水应无有害影响 15度防滴电机
3
与垂直线成60度角范围内淋水应无有害影响 防淋水电机
4
承受任何方向的溅水无有害影响
防溅水电机
5
承受任何方向的喷水应无有害影响
防喷水电机
6
承受猛烈的海浪冲击或强烈喷水时，电机的 防海浪电机
立 式 IMV5 两个端盖，机座有底脚，轴伸向下，通过底脚安装在墙上
安 装
IMV6
两个端盖，机座有底脚，轴伸向上，通过底脚安装在墙上 或基础构件上
IMV15
两个端盖，D端带凸缘，凸缘上有通孔或螺孔，机座有底 脚，轴伸向下，安装在墙上，并附有凸缘在底部安装
IMV36
两个端盖，D端带凸缘，凸缘上有通孔，机座有底脚，轴 伸和上，安装在墙上，并附有凸缘在顶部安装
防护大于2.5mm固 体的电机
4
能防止直径或厚度大于1mm的导线或片条触及 或近壳内带电或转动部件，防止直径大于 1mm的固体异物进入电机
防护大于1mm固体 的电机
5
能防止触及或接近壳内带电或转动部件，虽不 能完全防止灰尘的进入，
防尘电机
“IP”后第二位数字的含义
第二位表征数字表示由于外壳进水而引 起有害影响的防护等级，具体含义见下 表：
三、电机的外壳防护等级及其 代号
防护等级的标志：由表征字母“IP”及附加在 后的两位表征数字组成。 第一位表征数字（由0-6组成）表示外壳对人 和壳内部件的防护等级，具体含义如下表：
2020/8/21
山东华力电机集团股份有限公司
10
“IP”后第一位数字的含义
第一位 数字
具体含义
简述
0
无专门防护
无防护电机
底脚安装，还附有凸缘安装
安
两个端盖，D端带凸缘，凸缘上有螺孔、有止口，机座有底脚，有轴
装 IMB34
伸，通过底脚安装，还附有凸缘安装
IM14 IMB6 IMB7 IMB8
两个端盖，D端带凸缘，凸缘上有螺孔、有止口，无底脚，有轴伸， 通过凸缘平面安装
两个端盖，机座有底脚，有轴伸，通过底脚安装在墙上，且从D端看 底脚在左边
两个端盖，机座有底脚，有轴伸，借底脚安装在墙上，从D端看底脚 在右边
两个端盖，机座有底脚，有轴伸，通过底脚安装在天花板上
常用立式安装方式
代号
结构及安装特点
IMV1
两个端盖，轴伸端（D）带凸缘，凸缘上有通孔，机座无 底脚，轴伸向下，通过凸缘在底部安装
IMV3
两个端盖，D端带凸缘，凸缘上有通孔，机座无底脚，轴 伸向上，通过凸缘在顶部安装
3、特殊环境代号
特殊环境 “高”原用 船（“海”）用 户“外”用 化工防“腐”用
热带用 湿热带用 干热带用
代号 G H W F T TH TA
4、举 例
产品型号为YB2-132S-4 H的电动机各代号的 含义为：
Y: 产品类型代号，表示异步电动机； B: 产品特点代号，表示隔爆型； 2: 产品设计序号，表示第二次设计； 132：电机中心高，表示轴心到地面的距离为
1、产品代号的构成
（1）类型代号是表征电机的各种类型而采用 的汉语拼音字母表示。
比如：异步电动机（Y）同步电动机（ T）
直流电动机 （Z）直流发电机（ZF）
（2）特点代号是表征电机的性能、结构或用 途，也采用汉语拼音字母表示。
比如：隔爆型（YB）轴流通风机用 （YT）
电磁制动（YEJ）起重机用 （YZD）
（3）设计序号是指电机产品设计的顺序，用 阿拉伯数字表示。对于第一次设计的产品不 标注设计序号，对系列产品所派生的产品按 设计的顺序标注。比如：Y2 YB2
2、规格代号
（1）中心高指由电机轴心到机座底角面的垂直高度 根据中心高的不同可以将电机分为大型、中型、小
型和微型四种： 中心高 H在45mm~71mm的属于微型电动机；
电动机基础知识及 产品介绍
2020/8/21
1
一、产品型号的构成
产品型号主要由产品代号、规格代号、 特殊环境代号等组成： 产品代号+规格代号+特殊环境代号
产品代号：由电机类型代号、电机特点 代号和设计序号等顺序组成。
规格代号：用中心高、机座长度、铁心 长度、极数来表示。
特殊环境代号用相应的字母表示。
进水量应不达到有害影响
7
电机浸入规定压力的水中，经规定时间后电 防浸水电机
机的进水量应不达到有害程度
8
长期潜水
潜水电机
我公司常用的几种防护等级 IP 2 3
60度防淋水电机 防止直径大于12mm的固体
异物进入到电机内部 防护等级标志
2020/8/21
山东华力电机集团股份有限公司
人体偶然或意外地触及或接近壳内带电 或转动部件，防止直径大于50mm的固体异 物进入电机
防护大于50mm固体 的电机
2
能防止手指或长度不超80mm的类似物体触及 或接近壳内带电或转动部件，防止直径大 于12mm的固体异物进入电机
防护大于12mm固体 的电机
3
能防止直径大于2.5mm的工具或导线触及或接 近壳内带电或转动部件，防止直径大于 2.5mm固体的电机
特征代号用阿拉伯数字表示，下面介绍 常用的几种。
常用卧式安装方式
代号
IMB3
结构及安装特点
两个端盖，机座有底脚，有轴伸，通过底脚安装在基础构件上
IMB5
两个端盖，轴伸端（D端）带凸缘，凸缘上有通孔，机座无底脚，有 轴伸通过凸缘安装
卧
两个端盖，D端带凸缘，凸缘上有通孔，机座有底脚，有轴伸，通过
式 IMB35
