1.引言
本文档旨在介绍移动通信系统的工作方式，包括系统的组成、通信原理、信号传输、安全性等方面的内容。
通过阅读本文档，读者可以深入了解移动通信系统的运行原理和工作流程。
2.系统组成
2.1 基站子系统
- 基站控制器（BSC）
- 基站收发器（BTS）
- 基站天线
2.2 移动核心网
- 无线核心网（RAN）
- 传输网络（TRAN）
- 业务支持系统（BSS）
3.通信原理
3.1 方式与基站的连接
- 方式与基站建立无线连接
- 方式与基站进行信号交互
3.2 基站之间的通信
- 基站之间通过传输网络进行通信- 数据传输的可靠性和稳定性
4.信号传输
4.1 语音信号传输
- 语音信号的采样和编码
- 信号的传输和解码
4.2 数据信号传输
- 数据信号的封装和分组
- 数据传输的可靠性和效率
5.安全性
5.1 频道加密
- 数据的加密和解密
- 解密密钥的管理和分发
5.2 用户身份鉴别
- 用户身份的验证
- 鉴别算法的运行原理
6.本文档涉及附件
请参阅附件部分，附件中包含有关移动通信系统的详细信息、技术规范和流程图等。
7.本文涉及的法律名词及注释
7.1 通信法
- 通信法是指对通信行业的法律标准和规范的总称，包括电信法、无线电管理条例等。
7.2 个人信息保护法
- 个人信息保护法是指对个人信息的收集、使用和保护进行管理和监督的法律法规。
7.3 数据隐私
- 数据隐私指个人信息的隐私权和数据保护的法律概念。
移动通信的工作方式与特点
移动通信的工作方式与特点在当今社会，移动通信已经成为人们生活中不可或缺的一部分。
从随时随地的语音通话，到丰富多彩的多媒体信息传递，移动通信技术的发展极大地改变了我们的沟通方式和生活方式。
那么，移动通信究竟是如何工作的？它又有哪些独特的特点呢？移动通信的工作方式主要可以分为以下几种：第一种是单工通信。
这就好比是一个单向的通道，信息只能沿着一个方向传输。
比如说，广播电台的广播，听众只能接收电台发送的信息，而无法向电台发送信息。
在移动通信中，这种方式应用相对较少，但在某些特定的场景，如某些警报系统中，还是能发挥作用的。
第二种是双工通信。
这是我们日常生活中最常见的通信方式，就像两个人面对面交流一样，双方可以同时发送和接收信息。
比如我们日常使用的手机通话，你在说话的同时也能听到对方的回应。
双工通信又分为频分双工（FDD）和时分双工（TDD）。
FDD 是通过不同的频率来区分发送和接收信号，就像两条并行但不交叉的道路，各自负责不同方向的车流；TDD 则是通过不同的时间段来区分发送和接收信号，就像同一条道路，在不同的时间分别允许车辆向不同的方向行驶。
第三种是半双工通信。
它有点像对讲机的工作方式，一方说话时，另一方只能听，不能同时说话。
等一方说完，另一方才能回应。
这种方式在一些对通信效率要求不是特别高，但又需要节省资源的情况下会被使用。
移动通信的特点众多，其中最为显著的包括以下几个方面：首先是移动性。
这是移动通信最本质的特点。
用户可以在移动的过程中保持通信的连续性，无论是在行走、乘车还是乘坐飞机，都能随时随地与他人进行联系。
这种移动性为人们的生活和工作带来了极大的便利，让信息的传递不再受限于固定的地点。
其次是便捷性。
移动通信设备越来越小巧轻便，易于携带。
如今的智能手机不仅功能强大，而且可以轻松地放在口袋或包包里。
用户只需轻轻一按，就能实现通信、上网、娱乐等多种功能。
再者是广泛的覆盖范围。
移动通信网络通过基站的分布，能够覆盖城市、乡村、山区、海洋等各种地理环境，让几乎每一个角落的人们都能享受到通信服务。
移动通信系统的工作方式
电子教案移动通信系统的工作方式课题：移动通信系统的工作方式科目：数字通信技术单位：宝鸡理工学校电工电子教研组姓名：石元辉一、教学目的1、了解移动通信的工作方式2、掌握单工、双工、半双工的概念3、理解单工、双工、半双工的原理、特点二、教学内容：1、移动通信的工作方式2、单工、双工、半双工的概念3、单工、双工、半双工的原理、特点三、教学重点1、单工、双工、半双工的概念2、单工、双工、半双工的原理、特点四、教学难点1、单工、双工、半双工的概念2、单工、双工、半双工的原理、特点五、教学方法1、依据教材的内容,采用讲授法。
2、现代教学论观点,采用教师指导下的学生自主探究、小组讨论教学法。
六、教学过程1、组织教学（了解学生的情况,以利于教学的顺利进行）2、导入新课（理论与实际相互衔接、设疑、分析结论）无线通信的传输方式分单向传输(广播式)和双向传输（应答式）。
单向传输只用于无线电寻呼系统。
双向传输有单工、双工和半双工三种工作方式。
3、授新课（讲授重点、化简难点）(1)课题板书§1.2移动通信系统的工作方式(2)学习移动通信系统的工作方式1.2.1移动通信的工作方式移动通信的工作方式有单工、双工、半双工三种工作方式。
1.2.2单工通信1、概念：单工通信指通信双方电台交替进行收信和发信。
2、分类：根据收、发频率的异同，分为同频单工和异频单工。
3、同频单工：通信双方使用相同的频率工作，发送时不接收，接收时不发送。
4、异频单工：收发信机使用两个不同的频率分别进行发送和接收。
5、单工通信的特点：（1）电台设备简单、省电，且只占用一个频点；（2）一方发送时另一方只能接收；（3）任何一方发话完毕，必须松开按讲开关，否则将收不到对方发来的信号。
1.2.3双工通信1、概念：双工通信是指通信双发可同时进行传输消息的工作方式，有时亦称全双工通信。
即全双工（Full Duplex）是在发送数据的同时也能够接收数据，两者同步进行，这好像我们平时打电话一样，说话的同时也能够听到对方的声音。

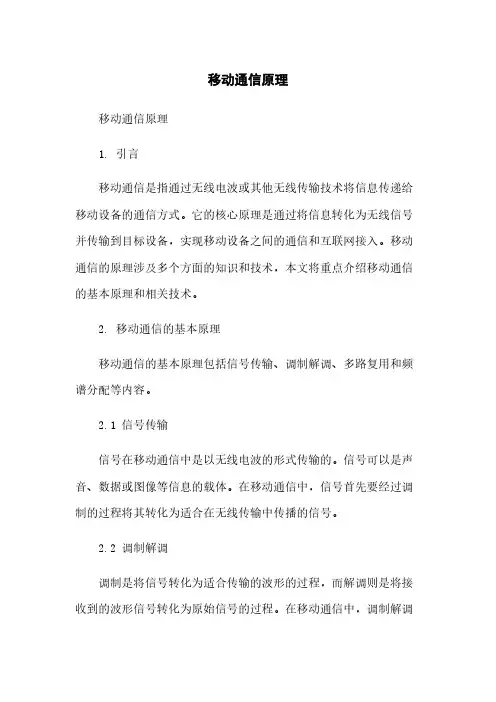

移动通信原理简版
移动通信原理移动通信原理1. 引言移动通信是指通过无线电波或其他无线传输技术将信息传递给移动设备的通信方式。
它的核心原理是通过将信息转化为无线信号并传输到目标设备，实现移动设备之间的通信和互联网接入。
移动通信的原理涉及多个方面的知识和技术，本文将重点介绍移动通信的基本原理和相关技术。
2. 移动通信的基本原理移动通信的基本原理包括信号传输、调制解调、多路复用和频谱分配等内容。
2.1 信号传输信号在移动通信中是以无线电波的形式传输的。
信号可以是声音、数据或图像等信息的载体。
在移动通信中，信号首先要经过调制的过程将其转化为适合在无线传输中传播的信号。
2.2 调制解调调制是将信号转化为适合传输的波形的过程，而解调则是将接收到的波形信号转化为原始信号的过程。
在移动通信中，调制解调的方式有多种，包括频移键控（FSK）、相移键控（PSK）和正交振幅调制（QAM）等。
2.3 多路复用在移动通信中，多路复用是一种将多个信号用不同的方式叠加在一起进行传输的技术。
常见的多路复用技术包括时分多址（TDMA）、频分多址（FDMA）和码分多址（CDMA）等。
2.4 频谱分配频谱分配是一种将可用的无线频谱资源划分给不同的通信系统或服务的方法。
频谱分配可以通过分时复用或分频复用的方式实现，以确保不同系统或服务之间的互不干扰。
3. 移动通信的技术体系移动通信的技术体系包括多个重要的技术和标准，例如第一代（1G）移动通信技术、第二代（2G）移动通信技术、第三代（3G）移动通信技术和第四代（4G）移动通信技术等。
3.1 第一代（1G）移动通信技术第一代移动通信技术是指使用模拟信号传输的移动通信系统。
早期的第一代移动通信技术主要包括NMT（Nordic Mobile Telephone）和AMPS（Advanced Mobile Phone System）等。
3.2 第二代（2G）移动通信技术第二代移动通信技术是指使用数字信号传输的移动通信系统。
移动通信工程移动通信概述填空题1移动通信的工作方式
移动通信工程第一章移动通信概述一、填空题1.移动通信的工作方式可分为单向通信方式和双向通信方式两大类别，而后者又分为单工通信方式、双工通信方式和（半双工）通信方式三种。
2.单工制通信就是指通信的双方只能（交替）地进行发信和收信，不能同时进行。
3.双工制通信就是指移动通信双方可（同时）进行发信和收信，这时收信与发信必须采用不同的工作频率，称为频分双工。
4.移动通信系统中的码分多址是一种利用扩频技术所形成的不同的（码序列）实现的多址方式。
5.目前在数字移动通信系统中广泛使用的调制技术主要有（连续相位）调制技术和线性调制技术两大类。
6.目前移动通信系统中话音编码大致可以分成两大类，即波形编码和（参数）编码。
7.移动通信网无线区群的激励方式一般分为中心激励和（顶点）激励。
8.移动通信网无线区群的中心激励是指基地台位于无线小区的中心，并采用（全向天线）实现无线小区的覆盖。
9.移动GSM网络中，选择无线小区模型的基本原则是在考虑了传播条件、复用方式、多重干扰等因素后必须满足（载干比）的要求。
10、频分双工是指通信双方同时收信、发信，这时收信与发信必须使用不同（工作频率）。
11、GSM中采用调制方式为（GMSK或高斯滤波最小频移键控）12、GSM声码器采用规则脉冲激励长期线性预测编码RPE-LPC，传输速率为（13kbit/s）13、每个发射机都有自己唯一的代码，同时接收机也知道要接收的代码，用这个代码作为信号的滤波器，接收机就能从所有其他信号的背景中恢复成原来的信息码，这个过程称为（解扩）14、半双工制是指通信双方,有一方使用双工方式,即收发信机同时工作，而另一方则采用（双频单工）方式。
15、TDMA系统是在每帧中可以分配不同的（时隙数）给不同的用户16、一方面要求馈线的衰耗要小，另一方面其阻抗应尽可能与发射机的输出阻抗和天线的输入阻抗（相匹配）17、馈线的主要作用是把发射机输出的射频载波信号高效地送至天线，一方面要求馈线的衰耗要（小），另一方面其阻抗应尽可能与发射机的输出阻抗和天线的输入阻抗相匹配。
移动通信(简答)
移动通信(简答)移动通信(简答)1.介绍移动通信是指人们通过无线方式进行语音、数据和多媒体传输的方式。
它是现代社会中极为重要的通信方式，广泛应用于移动方式、无线网络和卫星通信等领域。
2.移动通信的基本原理移动通信的基本原理是通过电磁波在空间中传输信息。
移动通信系统由多个基站组成，基站通过无线信道与移动终端进行通信，并将信息传输到目标地点。
3.移动通信的网络架构移动通信的网络架构包括移动终端、基站、移动核心网和运营商的支持系统。
移动终端通过基站与移动核心网连接，移动核心网负责处理用户数据和信令，运营商的支持系统则负责管理用户账户和服务计费等。
4.移动通信的技术标准移动通信的技术标准主要包括全球移动通信系统（GSM）、通用分组无线服务（GPRS）、第三代移动通信技术（3G）和第四代移动通信技术（4G）每个标准都有不同的特点和应用场景。
5.移动通信的应用移动通信在日常生活中有着广泛的应用。
它不仅可以实现人与人之间的语音通话和短信交流，还可以通过互联网实现移动支付、移动办公和移动购物等功能。
6.移动通信的发展趋势移动通信技术在不断发展，未来的发展趋势包括5G网络的商用化、物联网的大规模应用和虚拟现实技术与移动通信的结合等。
附件：________本文档附带的附件可以包括移动通信网络架构图、移动通信技术标准概述和移动通信应用示例等。
法律名词及注释：________1.电信法：________一国制定并执行用于规范其电信行业的法律。
2.无线电管理局：________负责管理和监督国家及地区内的无线电行业的机构。
3.电信运营商：________提供电信服务的企业或组织，例如移动、电信和联通等。
移动通信原理与系统(总结)
第一、二章1、900 MHz 频段： 890~915 MHz （移动台发、基站收）—上行935~960 MHz （基站发、移动台收）—下行2、移动通信的工作方式：单工通信、双工通信、半双工通信3、单工通信：（1）定义：通信双方电台交替地进行收信和发信。
（2）方式：根据通信双方是否使用相同的频率，单工制又分为同频单工和双频单工。
4、双工通信定义：通信双方均同时进行收发工作。
即任一方讲话时，可以听到对方的话音。
有时也叫全双工通信。
5、半双工通信：通信双方中，一方使用双频双工方式，即收发信机同时工作；另一方使用双频单工方式，即收发信机交替工作。
6、移动通信的分类方法：（1）按多址方式：频分多址（FDMA ）、时分多址（TDMA ）和码分多址（CDMA ） （2）按业务类型：电话网、数据网和综合业务网。
（3）按工作方式：同频单工、双频单工、双频双工和半双工。
7、三种基本电波的传播机制：反射、绕射和散射。
8、阴影衰落定义：移动无线通信信道传播环境中的地形起伏、建筑物及其它障碍物对电波传播路径的阻挡而形成的电磁场阴影效应。
阴影衰落的信号电平起伏是相对缓慢的，又称为慢衰落。
9、多普勒频移公式：fd=v *cos α/λ v ：移动速度 λ：波长α：入射波与移动台移动方向之间的夹角。
v/λ=fm ：最大多普勒频移移动台朝向入射波方向运动，则多普勒频移为正（接收信号频率上升），反之若移动台背向入射波方向运动，则多普勒频移为负（接收信号频率下降）。
10、多径衰落信道的分类：（1）由于时间色散导致发送信号产生的平坦衰落和频率选择性衰落。
（2）根据发送信号与信道变化快慢程度的比较，也就是频率色散引起的信号失真，可将信道分为快衰落信道和慢衰落信道。
11、平坦衰落信道的条件可概括为：Bs<<Bc ; Ts>> 12、产生频率选择性衰落的条件：Bs>Bc ; Ts< 13、信号经历快衰落的条件：Ts>Tc ; Bs<B D 14、信号经历慢衰落的条件：Ts<<Tc; Bs>>B D15、衰落率定义：信号包络在单位时间内以正斜率通过中值电平的次数，即包络衰落的速率与发射频率，移台行进速度和方向以及多径传播的路径数有关。
无线通信原理与应用 2移动通信系统工作方式
收频率为f1，电台乙的发射频率及电台甲的接收频 率为f2。
与同频单工相比： 相同点：同一部电台的发射机与接收机依然是轮换 进行工作的，这一点是与同频单工相同的。 不同点：收发频率的异同。
（2）双工通信（全双工通信）： 是指通信双方可同时进行消息传输的工作方式 信号分割技术
（3）半双工通信 半双工通信的组成与图2相似，移动台 采用单工的“按讲”方式，即按下按讲开 关，发射机才工作，而接收机总是工作的。 基站的工作情况与双工方式完全相同。
无线通信原理与应用
移动通信系统工作方式
移动通移动通信信系系统工作统方式工作方式
1） 通信系统传输方式：
传输方式
单向 双向
单工 半双工
双工
◆ 注意 移动通信系统中所定义的工作方式与通信 原理中并不一致
2）工作方式类别 （1）单工通信: 通信双方电台仅能交替地进行
收信和发信
同频单工 单工通信 （点到点通信）
◆频分双工（Frequency Division Duplex，FDD） 电台甲到电台乙和电台乙到电台甲的传输分别发生 在由双工频率分离的不同频段上，如图2所示。
图2 双工通信（FDD）
◆ 时分双工（Time Division Duplex，TDD） TDD中，电台甲到电台乙和电台乙到电台甲的传
输时分复用在同一载波上，轮流发送。
2019/9/1 2
◆ FDD和TDD的比较：如图3所示，其中，基站向移 动台传输的方向称为下行（Downlink），而移动 台到基站的传输方向为上行（Uplink）。
unpaired spectrum
paired spectrum
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子教案
移动通信系统的工作方式
课题：移动通信系统的工作方式
科目：数字通信技术
单位：宝鸡理工学校电工电子教研组
姓名：石元辉
一、教学目的
1、了解移动通信的工作方式
2、掌握单工、双工、半双工的概念
3、理解单工、双工、半双工的原理、特点
二、教学内容：
1、移动通信的工作方式
2、单工、双工、半双工的概念
3、单工、双工、半双工的原理、特点
三、教学重点
1、单工、双工、半双工的概念
2、单工、双工、半双工的原理、特点
四、教学难点
1、单工、双工、半双工的概念
2、单工、双工、半双工的原理、特点
五、教学方法
1、依据教材的内容,采用讲授法。
2、现代教学论观点,采用教师指导下的学生自主探究、小组讨论教学法。
六、教学过程
- - 1 - -
1、组织教学（了解学生的情况,以利于教学的顺利进行）
2、导入新课（理论与实际相互衔接、设疑、分析结论）
无线通信的传输方式分单向传输(广播式)和双向传输（应答式）。
单向传输只用于无线电寻呼系统。
双向传输有单工、双工和半双工三种工作方式。
3、授新课（讲授重点、化简难点）
(1)课题板书§1.2移动通信系统的工作方式
(2)学习移动通信系统的工作方式
1.2.1移动通信的工作方式
移动通信的工作方式有单工、双工、半双工三种工作方式。
1.2.2单工通信
1、概念：
单工通信指通信双方电台交替进行收信和发信。
2、分类：
根据收、发频率的异同，分为同频单工和异频单工。
3、同频单工：
通信双方使用相同的频率工作，发送时不接收，接收时不发送。
4、异频单工：
收发信机使用两个不同的频率分别进行发送和接收。
5、单工通信的特点：
- - 2 - -
（1）电台设备简单、省电，且只占用一个频点；
（2）一方发送时另一方只能接收；
（3）任何一方发话完毕，必须松开按讲开关，否则将收不到对方发来的信号。
1.2.3双工通信
1、概念：
双工通信是指通信双发可同时进行传输消息的工作方式，有时亦称全双工通信。
即全双工（Full Duplex）是在发送数据的同时也能够接收数据，两者同步进行，这好像我们平时打电话一样，说话的同时也能够听到对方的声音。
目前的网卡一般都支持全双工。
2、原理：
激战的发射机和接收机分别使用一副天线，而移动台通过双工器共用一副天线。
双工通信一般使用一对频道，以实施频分双工（FDD）工作方式。
3、特点：
（1）使用方便；
（2）接收和发射可同时进行；
（3）电源消耗较大。
4、应用：
全双工传输模式可以用于点到点以太网连接和快速以太网
- - 3 - -
连接，同时不会发生冲突，因为他们使用双绞线中两条不同线路。
类似于双车道桥梁。
一般在网卡的高级属性里可以修改网卡的双工类型，默认是自动协商。
交换机上有Duplex灯，如果亮表示工作在全双工方式。
目前绝大多数的交换机均能自动识别与支持双工方式，无需手工设置。
只要有合适的设备支持，在某些特定类型的局域网中实现全双工通信是完全可能的。
关键是首先解决每个方向上的通信流量信道问题。
该问题能否解决主要取决于所使用的网络媒体。
如：同轴电缆是由中心导体、绝缘材料层、网状织物构成的屏蔽层以及外部隔离材料层组成，所以其不具备在两个方向上同时运行通信流量的物理方式，除非每次连接时另安装两根电缆这样也可支持运行。
另一方面，双绞线电缆由两根具有绝缘保护层的铜导线组成，所以在理论上，使用双绞线电缆作为媒体的网络能实现全双工模式，当前有些制造商正在努力在以太网设备上实现此过程。
从本质上看，全双工以太网在现有网络基础上双倍提高了通信吞吐量。
1.2.4半双工通信
1、概念：
半双工(Half Duplex)指数据可以在一个信号载体的两个方向上传输，但是不能同时传输。
例如，在一个局域网上使用具有半双工传输的技术，一个工
- - 4 - -
作站可以在线上发送数据，然后立即在线上接收数据，这些数据来自数据刚刚传输的方向。
像全双工传输一样，半双工包含一个双向线路(线路可以在两个方向上传递数据)。
2、原理：
半双工通信方式中数据可以沿两个方向传送，但同一时刻一个信道只允许单方向传送，因此又被称为双向交替通信。
若要改变传输方向，需由开关进行切换。
3、特点：
半双工即Half duplex Communication，是指在通信过程的任意时刻，信息既可由A传到B，又能由B传A，但只能由一个方向上的传输存在。
采用半双工方式时，通信系统每一端的发送器和接收器，通过收/发开关转接到通信线上，进行方向的切换，因此，会产生时间延迟。
收/发开关实际上是由软件控制的电子开关。
半双工方式要求收发两端都有发送装置和接收装置。
由于这种方式要频繁变换信道方向，故效率低，但可以节约传输线路。
半双工方式适用于终端与终端之间的会话式通信。
4、应用：
当计算机主机用串行接口连接显示终端时，在半双工方式中，输入过程和输出过程使用同一通路。
有些计算机和显示终端之间采用半双工方式工作，这时，从键盘打入的字符在发送到主机的同时就被送到终端上显示出来，而不是用回送的办法，所以
- - 5 - -
避免了接收过程和发送过程同时进行的情况。
例如：无线电话机就是一种半双工设备，在同一时间内只允许一方讲话。
相反，电话机则是一种全双工设备，其通话双方可以同时进行对话。
当某局域网中的两台计算机在实现通信时，同一时刻只能在同一方向上传送数据，这是因为大多数局域网中使用的基带网络都只支持单个信号。
换句话说，基带网络采用的是半双工工作模式。
七、课堂小结：
八、作业布置：
单工通信和双工通信有何区别？各有何优缺点？
- - 6 - -。
