1. 实现变电站综合自动化的优越性主要有以下几方面。
提高供电质量。
提高变电站的安全、可靠运行水平。
提高电力系统的运行管理水平。
降低造价，减少总投资促进无人值班变电站管理模式的实行。
变电站综合自动化系统的功能：1控制、监视功能2自动控制功能3测量表计功能4继电保护功能5保护相关功能6接口功能7系统功能2. 变电站综合自动化系统的特点主要有以下几个方面。
功能综合化分层、分布化结构操作监视屏幕化运行管理智能化通信手段多元化测量显示数字化3. 变电站综合自动化系统的设计应满足一下要求。
变电站综合自动化系统应能全面代替常规的二次设备微机保护的软、硬件设备既要与监控系统相对独立，又要相互协调采取合理通信标准变电站综合自动化系统应具备可靠性高和抗干扰能力强的特点变电站综合自动化系统的功能和配置应满足无人值班的总体要求系统应有良好的可扩展型和适应性系统应有良好的标准化程度和开放性能系统应充分利用数字通信的优势，实现数据共享变电站综合自动化系统的研究和开发工作必须统一规划和进行4. 传统变电站一般都采用常规设备。
二次设备中的继电保护和自动装置、运动装置等采用电磁式或晶体管式，体积大，设备笨重，因此主控室、继电保护室占地面积大。
常规装置结构复杂，可靠性低，维护工作量大。
5. 变电站的一、二次设备可分为三层，即变电层、单元层（或间隔层）和设备层，变电站层称为2层，单元层为1层，设备层为0层。
6. 设备层主要指变电站内的变压器、断路器、隔离开关、电压互感器和电流互感器等一次设备。
变电站综合自动化系统主要位于单元层和变电站层。
7. 单元层一般按断路器的间隔划分，具有测量、控制部件和继电保护部件。
8. 变电层包括全站性的监控主机、工程师机、通信控制机等。
9. 模拟量输入/输出回路模拟量输入回路的作用是将来自变电站的模拟信号转换成微机系统能处理的数字信号。
模拟量输出回路的作用是把微型计算机输出的数字量转换成模拟量，去驱动某些执行机构。
变电复习
一、变电所选址及所区规划1、对于35～110KV变电站，所址标高宜高出50年一遇洪水位的高度之上(高于频率为2％的高水位)；对于220KV～500KV变电站，所址标高宜高出频率为1％的高水位。
否则应有相应的防洪措施。
2、地震烈度9度地区不宜建500KV变电所，9度以上不宜建220～300KV变电所。
6度以上边缘地带应进行复核鉴定。
3、变电所的所区规划，需要考虑：按最终规模统筹规划、当地成镇规划、绿化规划、建筑防火。
4、变电所满足消防要求的道路宽度为3.5m。
5、发电厂、变电所的污秽等级分为I、II、III、IV。
二、设备选择（主变）1、油浸式变压器在连续额定容量稳态下的绕组平均温升限值为65K。
2、主变无激励调节（不带电调节）调整范围±5％；而有载调亚（带负载切换）调整范围±30％。
3、容量在800KV A及以上的油浸式变压器应装有压力保护装置，当内部压力达到50 kPa（对一般结构之油箱），应可靠释放压力：4、强迫油循环、导向风冷却方式ODAF5、用作降压变压器的三相三绕组自耦变压器，一般需在高压、低压和公共绕组上装设过负荷保护。
6、自耦调压方式：容量较小、电压较高、变比较大的自耦变选用中性点调压；大容量，且高压侧电压变比较大的自耦变选用串联绕组末端调压；自耦变主要是将高压侧电能向中压侧传输时，低压侧负荷较小，高压侧电压变化时所受影响不大，选用中压侧线端调压。
7、220～330，若运输条件无限值，则采用三相；500KV，应根据地位、作用、可靠性要求、制造条件、运输条件确定是选用单相还是三相。
三、设备选择（隔离开关71）1、必须安装隔离开关的：断路器两侧；多角形接线的进出线；中性点直接接地的普通变应通过隔离开关接地；中小型发电机出口；桥形接线的跨条。
2、不装：200MW机组与双绕组变为单元连接；接在发电机、变压器引出线或中性点上的避雷器；母线上PT、避雷器合用一组隔离开关，但330～500均不装；自耦变中性点。
变电所设计答辩复习题

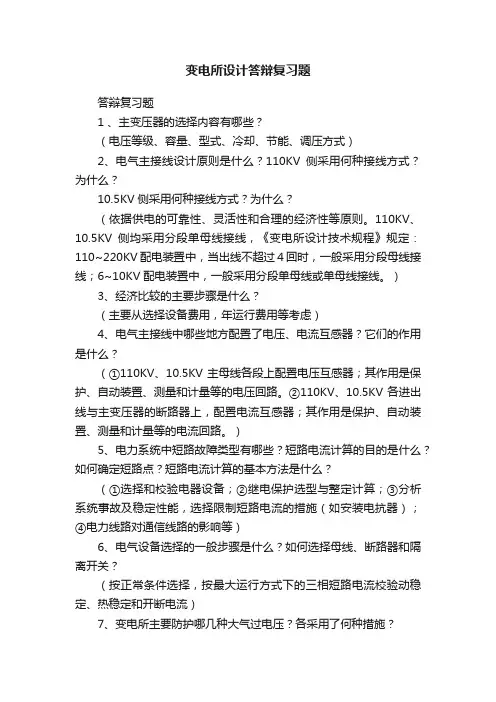

变电所设计答辩复习题答辩复习题1 、主变压器的选择内容有哪些？（电压等级、容量、型式、冷却、节能、调压方式）2、电气主接线设计原则是什么？110KV侧采用何种接线方式？为什么？10.5KV侧采用何种接线方式？为什么？（依据供电的可靠性、灵活性和合理的经济性等原则。
110KV、10.5KV侧均采用分段单母线接线，《变电所设计技术规程》规定：110~220KV配电装置中，当出线不超过4回时，一般采用分段母线接线；6~10KV配电装置中，一般采用分段单母线或单母线接线。
）3、经济比较的主要步骤是什么？（主要从选择设备费用，年运行费用等考虑）4、电气主接线中哪些地方配置了电压、电流互感器？它们的作用是什么？（①110KV、10.5KV 主母线各段上配置电压互感器；其作用是保护、自动装置、测量和计量等的电压回路。
②110KV、10.5KV各进出线与主变压器的断路器上，配置电流互感器；其作用是保护、自动装置、测量和计量等的电流回路。
）5、电力系统中短路故障类型有哪些？短路电流计算的目的是什么？如何确定短路点？短路电流计算的基本方法是什么？（①选择和校验电器设备；②继电保护选型与整定计算；③分析系统事故及稳定性能，选择限制短路电流的措施（如安装电抗器）；④电力线路对通信线路的影响等）6、电气设备选择的一般步骤是什么？如何选择母线、断路器和隔离开关？（按正常条件选择，按最大运行方式下的三相短路电流校验动稳定、热稳定和开断电流）7、变电所主要防护哪几种大气过电压？各采用了何种措施？（直击雷、感应雷、雷电入侵波；避雷针、避雷器、避雷线）8、如何确定避雷针的高度、保护范围？两针或多针联防范围如何确定？（根据避雷针与被保护建筑物的高度确定避雷针的高度、保护范围。
多针联防范围按两针联防范围计算确定。
）9、接地的类型有哪些？接地装置由哪些部分组成？（①接地电阻满足要求，以降低跨步电压和接触电压，保证工作人员安全；②继电保护动作的需要；③预防对通讯系统的影响）10、如何进行户内外高压配电装置的设计？（本设计中110KV配电装置采用户外软母线AIS设备中型单列布置，10.5KV 配电装置采用户内单列布置，电缆出线方式。
变电所复习大纲上
电气化12-3牵引变电所上复习大纲1、会画一次主接线。
并熟悉每种主接线正常运行时采用哪些运行方式(哪些开关闭合,哪些开关断开).改变运行方式时会倒闸操作。
了解各种典型主接线用在什么地方?。
2、电力系统中性点有哪些运行方式?中性点不接地系统发生单相接地短路时,电压和电流有什么变化?画出低压系统有几种接线方式,并说明每种接线的特点?,答：中性点不接地、中性点直接接地，和中性点经消弧线圈接地故障相电压为零中性点电压不再为零，上升为相电压非故障相电压上升为线电压，即相电压的根号3倍系统三相的线电压仍然保持对称且大小不变，对接于线电压的用电设备的工作并无影响非故障相对地电容电流增大根号3倍，分别超前相应对地电压90°故障相对地对地电容电流为零接地点对地电容电流等于正常运行时一相对地电容电流的3倍3、断路器、隔离开关的作用(用途)是什么，它他们一般配有哪些操作机构？4、答：断路器作用是控制和保护设备一般配有弹簧操作机构、电磁操作机构、液压、气动、手动隔离开关只要用来隔离带电部分，形成明显的断开点，保证停电设备检修的安全手动操作机构和电动操作机构5、ZN42-27.5KV断路器的配什么操作机构？机构结构如何？机构怎样驱使断路器合分闸的？断路器手车的基本结构(包括真空灭弧室),能指出导电回路.真空断路器、6、熟悉油浸电力变压器的结构图,并说清楚每个组成部件的作用.7、隔离开关的倒闸操作原则是什么?1）停电操作时必须按照拉断路器——负荷（线路）侧隔离开关——电源（母线）侧隔离开关的顺序进行。
送电的顺序相反。
（2）变压器停电操作时必须按照拉断路器——变压器侧隔离开关——母线侧隔离开关的顺序进行。
送电的顺序相反。
（3）双母线倒换母线时，必须先合母联开关并取下其控制保险，将母差保护改为大差动方式或互联后，才能采取先合后拉隔离开关的方式进行。
然后恢复母联开关和母差保护。
（4）母联开关停电操作时必须按照拉停电侧隔离开关——带电侧隔离开关的顺序进行。
变电站课程设计原始资料(1)

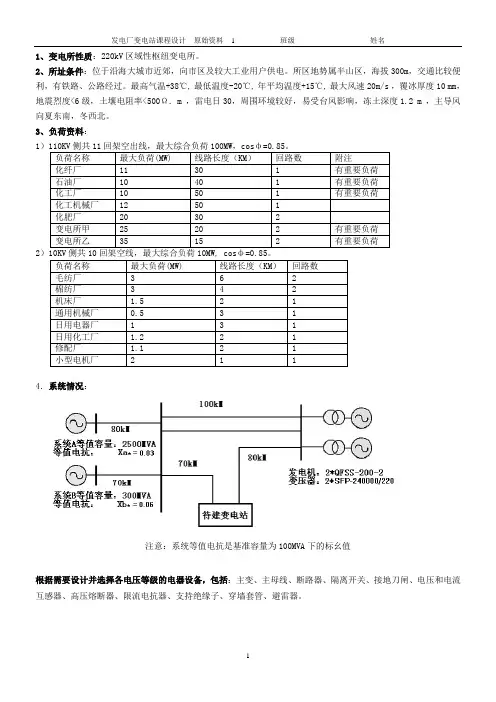

发电厂变电站课程设计原始资料 1 班级姓名
1、变电所性质：220kV区域性枢纽变电所。
2、所址条件：位于沿海大城市近郊，向市区及较大工业用户供电。
所区地势属半山区，海拔300m，交通比较便利，有铁路、公路经过。
最高气温+38℃, 最低温度-20℃, 年平均温度+15℃, 最大风速20m/s ，覆冰厚度10 mm，地震烈度<6级，土壤电阻率<500Ω. m ，雷电日30，周围环境较好，易受台风影响，冻土深度1.2 m ，主导风向夏东南，冬西北。
3、负荷资料：
1
2
4．系统情况：
注意：系统等值电抗是基准容量为100MVA下的标幺值
根据需要设计并选择各电压等级的电器设备，包括：主变、主母线、断路器、隔离开关、接地刀闸、电压和电流互感器、高压熔断器、限流电抗器、支持绝缘子、穿墙套管、避雷器。
1。
电力系统变电站复习知识点总结
电力系统变电站复习知识点总结
1. 变电站的定义
变电站是电力系统中起着将高压电能变换为低压电能或反之的重要设备，通常由变压器、开关设备和保护设备等组成。
2. 变压器的作用
变压器是变电站中的核心设备，其作用是将高压电能转变为低压电能，或将低压电能转变为高压电能，以适应不同电力需求和输电距离。
3. 开关设备的作用
开关设备用于控制电力系统中的电流流向和电能传输路径。
常用的开关设备包括断路器、隔离开关和负荷开关。
4. 保护设备的作用
保护设备用于保护电力系统设备和人员安全。
常见的保护设备包括过流保护装置、差动保护装置和接地保护装置。
5. 变电站的分类
根据用途和规模的不同，变电站可以分为变电所、变电站和变
电工区。
变电站也可以按照电源形式分类，如输电、发电和配电变
电站。
6. 变电站的运行管理
变电站的运行管理包括设备运行监测、巡视检查和定期维护等。
运行管理的好坏直接影响到电力系统的安全运行和可靠供电。
以上是对电力系统变电站复知识点的简要总结，希望对你的复
有所帮助。
如需更加详细的内容，请参考相关教材或资料。
> 注意：本文档内容仅供参考，如有不准确之处，请以可靠资
料为准。
变配电复习大纲
变配电复习大纲第一章：概述1、电力系统的组成？电网的概念？（P5）电力系统：由发电、变电、输电、配电、用电构成的统一整体。
电网：变电、输电、配电三部分组成电网。
2、电力系统电压：（P6-P8）1）低压、高压、超高压低压：0.38KV、0.66KV；高压：3、6、10、35、66KV；超高压：110、220、330、500KV2）发电机和变压器额定电压的确定发电机额定电压高于电网电压5%。
变压器一次额定电压与线路相连等于线路电压；与发电机相连高于5%。
变压器二次额定电压供电线路长10%；短5% 3）供电电压选择的因素？功率、距离3、电力系统中性点（P11-P14）1）不接地的适应范围及特点（小电流接地系统）：高压。
当一相接地另两相电压升高1.732倍。
中性点电压升为相电压，三相电压仍对称，系统允许继续运行2小时。
2）经消弧线圈接地的适应范围（小电流接地系统）：20KV及以上接地电流大于10A；20KV及以下接地电流大于30A采用经消弧线圈接地。
主要是为了补偿接地电流， 一般有三种补偿形式：全补偿、欠补偿、过补偿。
为了防止系统的谐振，一般采用“欠补偿”。
3）直接接地的特点及适应范围：低压（考虑安全性）、超高压（考虑经济性）。
4、什么是衡量电能质量的基本参数？一般频率偏差不超过多少？（P6）电能质量的基本参数：电压、频率频率偏差：一般频率不超过正负0.5H Z，超大系统则不超过正负0.2H Z。
5、变压器的调压方式及方法：有载调压、无载调压6、低压系统的运行方式，目前深圳市规定的低压运行方式运行方式：三相四线制： TN—C三相四线后续五线制：TN—C—S三相五线制： TN—S（深圳规定）U——黄色线 V——绿色线 W——红色线N——黑色线 PE——双色线（黄绿色）7、110KV以上超高压系统用什么方式运行，为什么？采用直接接地运行方式，主要考虑经济性。
第二章：工厂电力负荷和无功功率1、电力负荷分几类？各级供电要求？（P17-P18）分三类：一级负荷、二级负荷、三级负荷要求：一级负荷：由两个独立电源供电。
供变电技术复习资料
1.城市轨道交通供电系统的组成及各部分功能：（1）外部电源供电系统：提供电能为主所供电。
（2）主所或电源开闭所供电系统：将高压电降压整流后向牵引所、降压所提供中压电源，适用于集中供电。
（3）牵引供电系统：将中压交流电降压整流为直流1500V或直流750V。
（4）动力照明供电系统：将中压交流电降压整流为220V/380V。
（5）杂散电流腐蚀防护系统：减少杂散电流并防止其对外扩散，避免电腐蚀城轨交通主体结构，并对杂散电流进行监测。
（6）电力监控系统：对全线变电所及沿线供电设备进行集中监视、控制、测量。
简要说明负荷性质的分类及其对供电可靠性的要求：（1）一级负荷：双重电源供电，两路独立进线单元。
（2）二级负荷：双电源手动切换【两个独立回路供电】，双回路供电。
（3）三级负荷：单电源供电。
2.城市轨道交通供电系统的电流制式、电压等级、馈线方式：（1）直流供电制式（2）直流750V/1500V（3）直流1500V架空接触网、直流1500V接触轨、直流750V架空接触网、直流750V接触轨3.电力系统的组成、额定电压等级。
（外部电源电压等级、中压网络电压等级、我国低压配电线路的额定电压及频率。
）常见的电力系统识图P13图2-2.（1）组成：发电、变电、输电、配电、电力用户（2）额定电压的等级(外部电源电交流110KV(集中式)交流63KV城市电网（分散式）交流10kV中压网络电压35kv、10kv（3）低电压配电线的额定电压220V,380V频率50HZ4.外部电源对城轨交通的供电方式：（1）集中式供电方式（2）分散式供电（3）混合式供电方式无功补偿的方式：（1）就地补偿、（2）集中补偿5.主变电所功能：将城市电网的高压交流110kv或220kv降压后以交流35kv或10kv的电压等级分别供给牵引所和降压变电所。
主所向牵引所供电的接线方式：（1）环形供电、（2）双边供电、（3）单边供电、（4）辐射型供电6.主所采用的油浸式变压器，牵引所采用干式变压器。
