PXSJ-F型氟离子计作业指导书最新版
PXSJ-216F型离子计操作规程
PXSJ-216F型离子计操作规程（ISO9001-2015/ISO17025-2017）1、目的规范PXSJ-216F型离子计的使用、操作、维护和保养。
2、范围适用于PXSJ-216F型离子计的操作、维护和保养。
3、职责3.1操作人员按照本规程来操作此仪器，做好使用记录，做好日常维护工作。
3.2操作人员负责提出设备的维修和报废申请。
3.3设备管理员负责监督操作人员操作该仪器时是否符合本规程，对仪器进行定期维护、保护和期间核查，并做好记录。
3.4设备管理员负责本仪器的综合管理，包括设备的检定、安排校准等。
4、仪器相关性能参数4.1 PXSJ-216F型离子计详细性能参数如下所示仪器级别：0.001级4.2测量范围pH：-2.000pH～20.000pHpX：0.000pX～14.000pXmV：-1999.9mV～1999.9mV浓度：（0～19990）mg/L温度：（-5.0～110.0）℃4.3分别率pH/pX：0.001pH/pXmV：0.1mV浓度：四位有效数字（科学计数法）温度：0.1℃4.4 仪器正常工作条件环境温度：（0～40）℃相对湿度：≯85%供电电源：9V DC，800mA，内正外负周围无影响性能的振动存在；周围空气中无腐蚀型的气体存在；周围除地磁场外无其他影响性能的电磁场干扰。
5、操作要点5.1 仪器的安装（1）电极系统的连接对应不同的测量模块，即不同的测量参数需要，应该使用不同的测量电极；测量pH需要pH电极；测量其他离子需要其他合适四位离子选择电极；测量温度需要温度电极。
5.2仪器的开关机仪器插入电源后即自动开机。
用户使用完毕，按仪器的“开/关”键关闭仪器，用户此时可断开电源适配器。
5.3仪器的起始状态仪器的起始状态，在屏幕中显示有当前的系统时间、当前设置好的测量模式、。
氟离子电极说明书
氟离子离子选择电极使用及氟离子浓度测量操作说明基本概念：氟离子离子选择电极固态晶体膜电极。
氟离子是一价阴离子。
一摩尔F-的质量是18.998克；1000ppm是0.053M。
该电极是为测量水溶液中氟离子而设计的，适用于户外及实验室领域。
标准溶液：一般为含有1000ppm F-的NaF溶液(2.886克NaF溶于1000毫升容量瓶中纯净水内即可)。
电极测量使用温度范围：5℃－80℃,最佳温度：25℃氟离子离子选择电极最佳测量PH值范围：PH 4－PH 8背景离子强度调节缓冲溶液：专用总离子强度调节缓冲液 (1:1 v/v)，(将57ml乙酸，45g氯化钠，4g CDTA（1,2环已二胺四乙酸钠，1,2-diamino cyclohexan N,N,N,N-tetra acetic acid）溶解到500ml蒸馏水中，滴加5M的NaOH使pH为5.5，然后用水稀释到1升)外参比液,3M氯化钾溶液(3M KC1）25℃时的电极斜率： 54±5mV/decade线性（能斯特）测量范围： 0.1－1,900ppm(即mg/L)检测限： 0.02ppm响应时间：＜10秒（定义为浸入新的溶液后电位发生了90％的改变所需的时间）建议稳定读数的时间： 2－3分钟（部分取决于参比电极）电位漂移（在1000ppm的溶液中）：＜3mV/天（8小时）等温和搅拌：电极在标定或测定中应该保持标准液和测定液温度一致，并维持等速慢速搅拌，以获得稳定可靠的读数。
用前移开橡胶圈；电极使用时应当把套在电极前部陶瓷芯和外参比液加液口上的橡胶圈橡胶塞移开，外参比液面降的过低应当随时补充外参比液。
电极存放：电极短期不用时可以泡在含3M氯化钾和0.053M NaF 的溶液中存放，长期不用时应当擦干外部水套上橡胶圈橡胶塞干放。
干扰:氟离子电极的仅有干扰物是OH－离子，其选择性系数为0.1。
这一干扰可以通过将pH控制在8以下而消除。
此外是总离子强度调节液的所起的作用，除了用于平衡离子强度以外，总离子强度调节液还可以作为去螯合剂，将可能被复合分子螯合的任何氟离子释放出来。

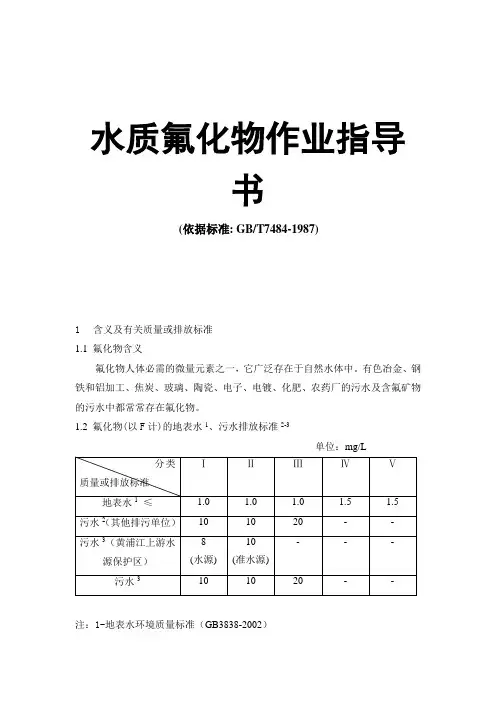

水质氟化物作业指导书
水质氟化物作业指导书(依据标准: GB/T7484-1987)1含义及有关质量或排放标准1.1 氟化物含义氟化物人体必需的微量元素之一，它广泛存在于自然水体中。
有色冶金、钢铁和铝加工、焦炭、玻璃、陶瓷、电子、电镀、化肥、农药厂的污水及含氟矿物的污水中都常常存在氟化物。
1.2 氟化物(以F计)的地表水1、污水排放标准2-3单位：mg/L注：1-地表水环境质量标准（GB3838-2002）2-中华人民共和国污水综合排放标准（GB8978-1996）3-上海市污水综合排放标准(DB31/199-1997)2 分析方法离子选择电极法（GB7484-87）2.1 适用范围本标准适用于测定地面水、地下水和工业废水中的氟化物。
水样有颜色，浑浊不影响测定。
温度影响电极的电位和样品的离解，须使试份与标准溶液的温度相同，并注意调节仪器的温度祉偿装置使之与溶液的温度一致。
每日要测定电极的实际斜率。
2.2 检测限检测限的定义是在规定条件下的Nernst的限值，本方法的最低检测限为含氟化物（以F计）0.05m g / L，测定上限可达1900m g / L。
2.3 灵敏度(即电极的斜率)根据Nernst方程式，温度在20～25℃之间时，氟离子浓度每改变10倍，电极电位变化58±1mV。
2.4 干扰本方法测定的是游离的氟离子浓度，某些高价阳离子(例如三价铁、铝、和四价硅)及氢离子能与氟离子络合而有干扰，所产生的干扰程度取决于络合离子的种类和浓度、氟化物的浓度及溶液的pH值等。
在碱性溶液中氢氧根离子的浓度大于氟离子浓度的1/10时影响测定。
其他一般常见的阴、阳离子均不干扰测定。
测定溶液的pH为5～8。
氟电极对氟硼酸盐离子（BF4-）不响应，如果水样含有氟硼酸盐或者污染严重，则应先进行蒸馏。
通常，加入总离子强度调节剂以保持溶液中总离子强度，并络合干扰离子，保持溶液适当的pH值，就可以直接进行测定。
2.5 原理当氟电极与含氟的试液接触时，电池的电动势E随溶液中氟离子活度变化而改变（遵守Nernst方程）。
氟离子(F-)选择电极使用说明书
氟离子(F-)选择电极使用说明书氟离子单电极和复合电极是一种固体膜的离子选择电极，用于测试水中游离的氟离子，能够做到快速、简单、精确和经济。
本说明书中详细介绍了所需设备，溶液，电极准备、操作和通用分析过程等步骤。
要求设备1.离子测试仪表或者pH/mV表；2.参比电极(测试单电极时用)；3.磁力搅拌器和搅粒；4.周期半对数纸，用于标定曲线。
要求溶液1.1000ppm 氟离子标准溶液2.参比填充溶液（用于加液式）3.TISAB（F- ISA）电极的准备1.将电极头部的保护帽去除。
注意：不要用手指碰到敏感部位。
2.单电极-将参比溶液加到与之配套的参比电极中。
3.可加液式复合电极-将参比液加入参比腔体内，并保证测试过程中，加液孔开放。
a.向下滑动电极加液帽的套筒，打开加液孔。
b.在参比腔内加入已提供的参比液。
c.向下甩动电极（向甩温度计一样），去除内部气泡。
d.参比溶液的顶部必须高于内芯焊接点，到电极前端约3英寸。
4.不可充复合电极-参比液为凝胶且密封。
不需要填充液。
5.用去离子水清洗电极，吸干。
不要擦干。
6.把电极放到电极支架上。
将电极前端浸在去离子水中5分钟，并同时搅拌水溶液。
这样能够充分清洗电极。
电极操作标定（斜率）1.连接电极与仪表。
（如果是单电极，同时将参比电极接上。
）2.将50mL去离子水倒进150mL的烧杯内，加入50mL TISAB,彻底搅拌均匀。
将仪表调到mV档。
3.用去离子水漂洗电极，用清洁纸巾吸干水分，并将电极放入第2步中配制好的溶液中。
4.移取1mL的1000ppm的氟离子标准溶液，放入上述烧杯内，彻底搅拌均匀。
当显示稳定的读数后，记录该数值（E1）。
5.移取10mL 相同的标准溶液，放入同一个烧杯内，彻底搅拌均匀。
当显示稳定的读数后，记录该数值（E2）。
6.两个数的差值（E2-E1）就是该电极的斜率，这个值应该在56±4mV （25℃）为合格。
故障处理如果电极斜率不在以上所述的范围内，执行以下操作：1.使用抛光带对电极感应元件（电极头部）进行抛光：手指按紧抛光带，以打圈的方式抛光电极感应元件30秒钟。
PXSJ-216F型氟离子计作业指导书1
将氟离子电极、参比电极和温度电极放入正在搅拌器上搅拌250ml的塑料烧杯中；注意不要离子电极、参4.2.3用蒸馏水清洗干净电极后用吸水纸将电极上面的水吸干；用移液管移取20mL的0.001mol/L的氟离子标液和20mL的TISAB缓冲液至50ml烧杯后放加入小转子，插入氟离子电极、参比电极和温度电极，按“设置”键，在“设置测量模式下”选择“PX并按“确认”键确认，选择“设置离子模式”，选择“F-”并按“确认”键。
按“测量”键进入测量状态，按“标定”键进入标定状态后用磁力搅拌器搅拌3min，等数值稳定后按“设置”键，输入对应的标称值“3”后按“确认”键再按一次“确认”键后仪器提示“继续标定吗”按“确认”之后继续标定；之后用蒸馏水清洗干净电极后用吸水纸将电极上面的水吸干，再用移液管移取20mL的0.01mol/L 的氟离子标液和20mL的TISAB缓冲液至50ml烧杯中后加小转子，插入氟离子电极、参比电极和温度键后再按一次“确认”键仪器提示“继续标定吗”按“确认”之后继续标定；然后用蒸馏水清洗干净电极后用吸水纸将电极上面的水吸干，用移液管移取20mL的0.1mol/L的氟离子标液和20mL的TISAB缓冲液至50ml烧杯中后加小转子，插入氟离子电极、参比电极和温度电极在磁力搅拌器下搅拌3min，等数值稳定后按“设置”键，输入对应的标称值“1”后按“确认”键后再按一次“确认”键仪器提示“继续标定吗”按“取消”后取消标定,仪器显示标定的斜率，也可按“查阅”键查阅标定数据。
4.2.4标定结束后将电极放入干净的蒸馏水中清洗半小时后用吸水纸吸干电极上的水，将保护套套在电极上，关闭离子计开关和搅拌器开关备用。
氟离子计标定斜率在94%-100%时可正常使用，若低于94%则需重新标定电极或更换氟离子电极和参比电极。
4.3、操作规程4.3.1先打开离子计开关，按“设置”键，在“设置测量模式”下选择“离子测量”模式。
PXSJ-216F型离子计使用说明书
敬告用户：●欢迎您选用PXSJ-216F型离子计，请您在初次使用或长时间未使用本仪器前详细阅读使用说明书，它将帮助您更好的使用本仪器。
●仪器超过一年必须送计量部门或有资格的单位复检，合格后方可使用。
目录一、概述二、仪器主要技术性能三、仪器结构四、仪器使用五、仪器的维护六、仪器的成套性七、附录一、概述PXSJ-216F型离子计(以下简称仪器)是一台新颖、实用的实验室分析仪器，支持GLP规范。
仪器具有以下特点:1、支持测量pH/pX值、离子浓度、电位值、温度值。
2、pH达0.001级。
3、支持pH标准缓冲溶液的自动识别，支持GB、NIST、DIN等。
4、支持多点标定功能，最多可以标定5点。
5、仪器允许测量多种常规的离子，仪器随机提供了多种常用的离子模式如：H+、Ag+、Na+、K+、NH4+、Cl-、F-、NO3-、BF4-、CN-、Cu2+、Pb2+、Ca2+等，方便用户的使用。
用户只要配以相应的离子选择电极和参比电极后即可直接测量相应离子的浓度，测量结束后可以方便的进行各种浓度单位的转换。
除了仪器提供的离子模式，如果用户需要测量其他离子，只要用户有相应的离子电极，用户可以自己建立自定义离子模式，同样可以测量其他离子。
6、仪器具有多种离子浓度测量模式，支持直读浓度测量模式、标准添加测量模式、试样添加测量模式、GRAN测量模式。
7、支持三种测量模式：连续测量模式、定时测量模式和平衡测量模式，可以满足用户的不同测量需要。
8、采用点阵式液晶，显示清晰，外形美观。
具有良好人机界面，操作方便。
带有背光设计，可以在阴暗的环境下使用。
9、支持GLP规范：a、仪器要求设置操作者编号，并记录所有操作者的过程；b、记录并允许查阅、打印标定数据。
c、支持存贮符合GLP规范的测量数据，包括200套pH数据、以及六种离子的100套pX测量数据和100套浓度数据。
10、允许查阅、打印输出、删除存贮的测量数据。
11、具有USB接口，配合专用的通信软件，可以实现与PC的连接。
氟化物作业指导书
工作场所空气中氟化物测定作业指导书1 原理空气中氟化氢和氟化物用浸渍玻璃纤维滤纸采集，洗脱后，用离子选择电极测定氟离子的含量。
2 仪器2.1 浸渍玻璃纤维滤纸：用镊子夹住滤纸，在浸渍液中浸渍10s，稍稍沥干，放在大滤纸上，于60～80℃下烘干；注意切勿烤焦！2.2 采样夹，滤料直径为40mm。
2.3 小型塑料采样夹，滤料直径为25mm。
2.4 空气采样器，流量0～3L/min和0～10L/min。
2.5 塑料烧杯，50ml。
2.6 磁力搅拌器。
2.7 氟离子选择性电极。
2.8 离子活度计或电极电位仪或精密pH计。
3 试剂实验用水为蒸馏水。
3.1 盐酸(36%盐酸为12mol/l)，ρ20＝1.18g/ml。
3.2 氨水，ρ25＝0.9g/ml。
3.3 浸渍液：溶解8g 氢氧化钠于水中，加入20ml丙三醇，用水稀释至1L。
3.4 盐酸溶液，0.5mol/L：4.2ml盐酸加水至100ml。
3.5 氨水溶液，6mol/L：取49ml氨水加水至100ml。
[计算公式=（已知浓度*配置体积*分子量/密度）/百分含量]3.6 指示剂：0.1g 溴甲酚绿和3ml 氢氧化钠溶液(2g/L)一起研磨均匀，用水稀释至250ml。
3.7 总离子强度缓冲液：称取59g 柠檬酸钠和11.6g 氯化钠，溶于水中，加入2ml 指示剂和11.4ml冰乙酸，加入氢氧化钠溶液(240g/L)和盐酸溶液，使溶液pH约为5.8（呈蓝绿色）,用水稀释至1L。
3.8 标准溶液：称取0.2210g 氟化钠(于110℃干燥2h)，溶于水，定量转移入1000ml 容量瓶中，稀释至刻度。
贮存在塑料瓶中。
此溶液为0.10mg/ml 标准贮备液。
临用前，用水稀释成10.0 g/ml 氟标准溶液。
或用国家认可的标准溶液配制。
4 样品的采集、运输和保存现场采样按照GBZ 159执行。
4.1 短时间采样：在采样点，将装好2张浸渍滤纸的采样夹，以5L/min 流量采集15min 空气样品。
离子计操作规程
PXSJ-270F型离子计操作指南■准备1、安装好仪器各组件，选择与待测离子一致的离子电极和温度电极，并与仪器连接；2、准备待测离子的标准溶液，如F-离子标液（10-3mol/L、10-5mol/L）;3、将离子电极下端的保护甁取下，用纯水清洗干净后，将电极放入空白溶液中。
4、按“开机”键，打开仪器和搅拌器；5、按软功能键F1”参数设置”，选择测量参数设置，勾选离子浓度，按“确认”键完成设置。
6、选择“pX参数设置”，选择待测离子相同的离子模式，并设置所需结果单位，如mol/L，g/L等。
按“确认”键完成设置，按“取消”键回到起始界面。
■标定1、按软功能键F2“电极标定”进入标定离子模式，将清洗后的电极放入标准溶液1中，测试时开启微搅拌。
2、设置“标称值”，输入标准溶液1的值后确认，如0.001mol/L。
待读数稳定后，按“开始标定”进行标定。
3、更换标准溶液2，清洗电极后将电极放入标准溶液中，设置“标称值”如0.00001mol/L。
待读数稳定后，按“下一点”，离子测量建议多点标定，以保证所测离子浓度在标定范围内，本仪器最多支持五点标定。
4、完成标定后，按确认键完成校正，保存校正结果并结束标定，回到起始界面。
■测量1、按软功能键F1”参数设置”，选择“读数方式设置”，设置所需要的读数方式，可以设为：连续读数方式、定时读数方式和平衡读数方式。
设置完成后，按取消键回到起始界面。
2、通过F4“开始测量”进入测量界面，待读数稳定后（数据稳定标志满格），即可进行读数。
3、按“存贮”键保存测量结果，按“输出”键可以在连接打印机的情况下将结果打印出来。
备注：如需要测量准确，请在同一温度下进行标定和测量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
将氟离子电极、参比电极和温度电极放入正在搅拌器上搅拌250ml的塑料烧杯中；注意不要
离子电极、参
水清洗干净
纸将电极上
移液管移取
的氟离子标液和20mL的TISAB缓冲液至50ml烧杯后
放加入小转子，插入氟离子电极、参比电极和温度电极，按“设置”键，在“设置测量模式下”选择PX”，并按“确认”键确认，选择“设置离子模式”，
选择“F-”并按“确认”键。
按“测量”键进入测
量状态，按“标定”键进入标定状态后用磁力搅拌器搅拌3min，等数值稳定后按“设置”键，输入对应的标称值“3”后按“确认”键再按一次“确认”键后仪器提示“继续标定吗”按“确认”之后继续标定；之后用蒸馏水清洗干净电极后用吸水纸将电极上面的水吸干，再用移液管移取20mL 0.01mol/L的氟离子标液和20mL的TISAB缓冲液至50ml烧杯中后加小转子，插入氟离子电极、参比
按“确认”键后再按一次“确认”键仪器提示“继续
标定吗”按“确认”之后继续标定；然后用蒸馏水清洗干净电极后用吸水纸将电极上面的水吸干，用移液管移取20mL的0.1mol/L的氟离子标液和20mL的TISAB缓冲液至50ml烧杯中后加小转子，插入氟离子电极、参比电极和温度电极在磁力搅拌器下搅拌3min，等数值稳定后按“设置”键，输入对应的标称值“1”后按“确认”键后再按一次“确认”键仪器提示“继续标定吗”按“取消”后取消标
4.2.4标定结束后将电极放入干净的蒸馏水中
清洗半小时后用吸水纸吸干电极上的水，将保护套套在电极上，关闭离子计开关和搅拌器开关备用。
氟离子计标定斜率在94%-100%时可正常使用，若低于94%则需重新标定电极或更换氟离子电极和参比电极。
4.3、操作规程
4.3.1先打开离子计开关，按“设置”键，在“设置测量模式”下选择“离子测量”模式。
4.3.2将电极取下放入蒸馏水中清洗搅拌，按“测量”键开始测量，将电极从蒸馏水中取出用吸水纸吸干电极上的水。
4.3.3用20ml移液管移取20mlTISAB溶液和20ml待测液至50ml烧杯中，加入小转子在搅拌器上搅拌，
将清洗干净的电极插入待测液中，等数值稳定后，
按“4/◁”或“6/▷”进行单位转换，转换到需要的单位后，纪录数据，如待测液有一组以上在测量之前要先将电极在蒸馏水中清洗、擦干后，再放入下组待测液中测量，测量结束后，按“取消”键结束
测量，并将电极放入干净的蒸馏水中清洗半小时后用
吸水纸吸干电极上的水，将保护套套在电极上，关闭离子计开关和搅拌器开关备用。
五．维护保养及其他注意事项
5.1.每次测量结束后，应将电极放入干净的蒸馏水中清洗半小时后用吸水纸吸干电极上的水，将保护套套在电极上，关闭离子计开关备用。
5.2.若参比电极内和参比电极保护套内的氯化钾保护液较少时要及时补充氯化钾保护液；注意在测量时不要让电极碰到烧杯的杯壁，以免碰坏电极。
5.3.若长时间不用应将离子计电源关闭，搅拌器电源
关闭。
5.4.长期不用或已经使用一周后，若重新使用时，应将离子计重新标定，且标定斜率在94%-100%之间后方可使用若低于94%则需重新标定电极或更换氟离子电极和参比电极。
查阅设置模式贮存测量标定取消开关确认。
