材料性能力学性能
高分子材料性能测试力学性能
3.1.2 高分子经典应力－应变曲线 I
3.1 拉伸性能
(c)旳特点是硬而强。拉伸强度和弹性模量大，且有合适旳伸长率，如硬聚氯乙烯等。(d)旳特点是软而韧。断裂伸长率大，拉伸强度也较高，但弹性模量低，如天然橡胶、顺丁橡胶等。
3.1 拉伸性能
3.1.2 高分子经典应力－应变曲线 III
(e)旳特点是硬而韧。弹性模量大、拉伸强度和断裂伸长率也大，如聚对苯二甲酸乙二醇酯、尼龙等
塑性(Plasticity)：外力作用下，材料发生不可逆旳永久性变形而不破坏旳能力。
Mechanical properties of materials
应 力
应 变
Mechanical properties of materials
3.1 拉伸性能
3.1.1 应力－应变曲线
Байду номын сангаас
高分子应力-应变过程
3.1 拉伸性能
电子万能试验机
3.1 拉伸性能
3.1 拉伸性能
3.1.5 拉伸性能测试原理 拉伸试验是对试样延期纵轴方向施加静态拉伸负荷，使其破坏，经过测量试样旳屈服力、破坏力和试样标距间旳伸长来求得试样旳屈服强度拉伸强度和伸长率。
3.1 拉伸性能
3.1.6 测量方法即实验环节 ①试样旳状态调节和试验环境按国家原则规定。②在试样中间平行部分做标线，示明标距。③测量试样中间平行部分旳厚度和宽度，精确到0.01mm，II型试样中间平行部分旳宽度，精确到0.05mm，测3点，取算术平均值。④夹具夹持试样时，要使试样纵轴与上下夹具中心连线重合，且松紧适宜。⑤选定试验速度，进行试验。⑥记录屈服时负荷，或断裂负荷及标距间伸长。试样断裂在中间平行部分之外时，此试样作废，另取试样补做。
材料力学性能
§2 材料力学性能材料的力学性能，又称机械性能，是材料抵抗外力作用引起变形和断裂的能力。
包括强度、韧性、硬度、塑性、耐磨性、高温力学性能等。
材料的力学性能不仅与材料的成分、显微结构有关，还和承受的载荷大小、种类、加载速度、环境温度、介质等有关。
2.1 强度2.1.1 拉伸试验材料的强度可以通过光滑圆柱试样静拉伸试验确定。
按照一定的标准加工的光滑圆柱试样，在拉伸载荷作用下发生变形，记录载荷大小和伸长量之间的关系，将其转变为应力应变曲线，即可获得材料的强度力学行为。
典型的应力应变曲线包括：弹性变形阶段(Oe段)，屈服阶段(sd段)，变形强化阶段(db段)，缩颈阶段(bk段)，每个阶段反映了材料在不同载荷水平下不同的力学行为。
图3.7 典型的静拉伸应力应变曲线2.1.2 弹性变形在弹性变形阶段，材料中的原子在平衡位置附近作微量位移，载荷消失后微量位移消失，材料宏观外形完全恢复，此时的应力应变曲线满足胡克定律：σ = Eε式中，σ为应力，ε为应变，E为弹性模量。
弹性极限σe：材料由弹性变形过渡到塑性变形时的应力，一般规定产生0.01％塑性变形时的应力为弹性极限值，记为σ0.01 。
弹性模量主要取决于材料的成分，受组织结构影响不大，是个组织不敏感参量。
另外，弹性模量反映了材料中原子间作用力的大小，而材料的熔点也反映了原子间作用力的大小，应此一般地，材料的熔点越高，弹性模量越大。
表3.3 一些材料的弹性模量E(GPa)2.1.3 塑性变形当材料承受的载荷超过弹性极限时，材料将发生不可逆转的永久性变形，称为塑性变形。
在塑性变形阶段，应力应变曲线变成非线性，材料的变形是通过原子价键的断开、重排来实现的。
在晶体材料中，塑性变形主要是通过位错在密排面上沿密排方向的滑移来实现的，因此，晶体结构中位错越容易滑移，则材料的塑性变形越容易。
屈服强度σs：材料出现一定塑性变形时的应力，S为屈服点，多数材料的S 点不明显。
03-材料的力学性能
其它塑性材料拉伸时的力学性能
σ /MPa
900 700 500 300 100 0 10 20 30 40 50 60
σ 锰钢
b a σ 0.2
镍钢
青铜 ε（%） 0.2 ε （%）
断裂破坏前产生很大塑性变形； 没有明显的屈服阶段。
名义屈服 极限σ 0.2
脆性材料拉伸时的力学性能
σ /MPa
500 400 300 200 100 0 0.2 0.6 1.0 1.4
ε（%）
铸铁压缩时的σ ~ ε 曲线
反映材料力学性能的主要指标
强度性能 反映材料抵抗破坏的能力，塑性材料： σs 和 σb ，脆性材料：σb ； 弹性性能 反映材料抵抗弹性变形的能力：E； 塑性性能 反映材料具有的塑性变形能力： δ和ψ 。
塑性材料在断裂时有明显的塑性变形；而脆性材料 在断裂时变形很小。 塑性材料在拉伸和压缩时的弹性极限、屈服极限和 弹性模量都相同，它的抗拉和抗压强度相同。而脆性 材料的抗压强度远高于抗拉强度。
b a
拉伸试验结果分析(低碳钢)
虎克定律： 虎克定律：当σ ≤ σp （ σe ） 时，应力与应变成直 线关系，即
σ = Eε σ E = = tgϑ ε
E称为材料的弹性模量， 单位：N/m2, Pa, MPa
拉伸试验结果分析(低碳钢)
E的物理意义 的物理意义 P ∆l σ= ε= 将 A0 l0 代入
现象：试件某个部位突然变细，出现局部收缩——颈缩。 现象
特点： 特点 a、df曲线开始下降，产生变形所需拉力P逐渐减小； b、实际应力继续增大，但σ 为名义应力，A变小没 有考虑，所以d点后σ ~ ε曲线向下弯曲； c、到达f点时，试件断裂。
拉伸试验结果分析(低碳钢)
工程材料力学性能
TEM微观形貌（疲劳辉纹）， 显示疲劳断口光亮区裂纹缓 慢扩展过程
疲劳断裂实例
硬度
硬度——衡量材料软硬程度的性能指标，分压入法和刻划法两类 压入法硬度表征材料弹性、微量塑性变形抗力及形变强化能力等，常用的有布氏 硬度（HB）、洛氏硬度（HRA、HRB、HRC）和维氏硬度（HV）。 数值
HB P 0.204P F D ( D D 2 d 2 )
e de dl l ln ln(1 ) l0 l l0
l
S Ke n
其中，S为真应力，e为真应变，K为常数，n——形变强 化指数。 一些金属材料的形变强化指数 材料 n Al ~0.15 -Fe ~ 0.2 Cu ~ 0.30 18-8不锈钢 ~ 0.45
金属压力加工
硬度测试的优点：
制样简单，设备便宜；
基本上是非破坏性； 可大致预测其它一些力学性能。
冲击韧性
冲击韧性——表征材料抵抗冲击载荷的能力。 指标：冲击韧性（冲击值）KU（ KV ）
mg (h h) KU ( KV ) J/cm2 A • 冲击试验标准试样： • U型缺口（梅氏试样） • V型缺口（夏氏试样）
670℃加热（完全再结晶）
750℃加热（晶粒长大）
屈服强度——条件屈服强度
屈服强度s——材料开始产生塑性变形时的应力
条件屈服强度s：
产生0.2%残余变形
时的应力值
屈服强度
s
低碳钢的拉伸应力-应变曲线 以下屈服点的屈服应力为屈服强度
抗拉强度、断裂强度
抗拉强度（强度极限，UTS）
b——试样断裂前承受的最
c s cos cos
c称为晶体的临界分切应力，其数值取决于材料的本性、温

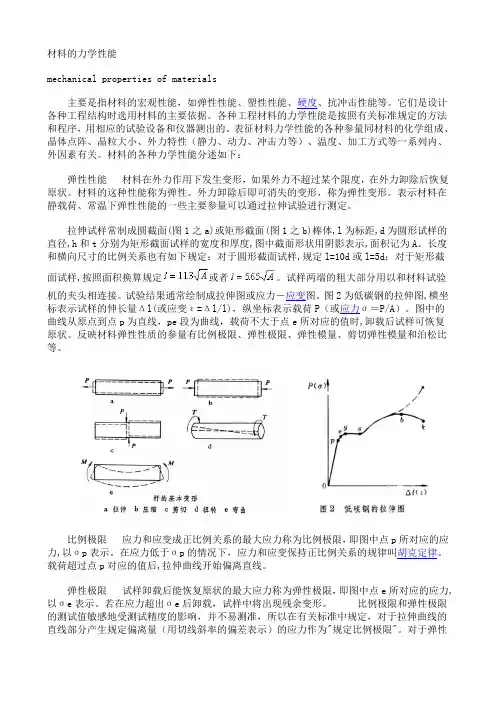

材料的力学性能
材料的力学性能mechanical properties of materials主要是指材料的宏观性能，如弹性性能、塑性性能、硬度、抗冲击性能等。
它们是设计各种工程结构时选用材料的主要依据。
各种工程材料的力学性能是按照有关标准规定的方法和程序，用相应的试验设备和仪器测出的。
表征材料力学性能的各种参量同材料的化学组成、晶体点阵、晶粒大小、外力特性（静力、动力、冲击力等）、温度、加工方式等一系列内、外因素有关。
材料的各种力学性能分述如下：弹性性能材料在外力作用下发生变形，如果外力不超过某个限度，在外力卸除后恢复原状。
材料的这种性能称为弹性。
外力卸除后即可消失的变形，称为弹性变形。
表示材料在静载荷、常温下弹性性能的一些主要参量可以通过拉伸试验进行测定。
拉伸试样常制成圆截面(图1之a)或矩形截面(图1之b)棒体,l为标距,d为圆形试样的直径,h和t分别为矩形截面试样的宽度和厚度,图中截面形状用阴影表示,面积记为A。
长度和横向尺寸的比例关系也有如下规定：对于圆形截面试样,规定l=10d或l=5d；对于矩形截面试样,按照面积换算规定或者。
试样两端的粗大部分用以和材料试验机的夹头相连接。
试验结果通常绘制成拉伸图或应力－应变图。
图2为低碳钢的拉伸图,横坐标表示试样的伸长量Δl(或应变ε=Δl/l)，纵坐标表示载荷P（或应力ζ＝P/A）。
图中的曲线从原点到点p为直线，pe段为曲线，载荷不大于点e所对应的值时,卸载后试样可恢复原状。
反映材料弹性性质的参量有比例极限、弹性极限、弹性模量、剪切弹性模量和泊松比等。
比例极限应力和应变成正比例关系的最大应力称为比例极限，即图中点p所对应的应力,以ζp表示。
在应力低于ζp的情况下，应力和应变保持正比例关系的规律叫胡克定律。
载荷超过点p对应的值后,拉伸曲线开始偏离直线。
弹性极限试样卸载后能恢复原状的最大应力称为弹性极限，即图中点e所对应的应力,以ζe表示。
若在应力超出ζe后卸载，试样中将出现残余变形。

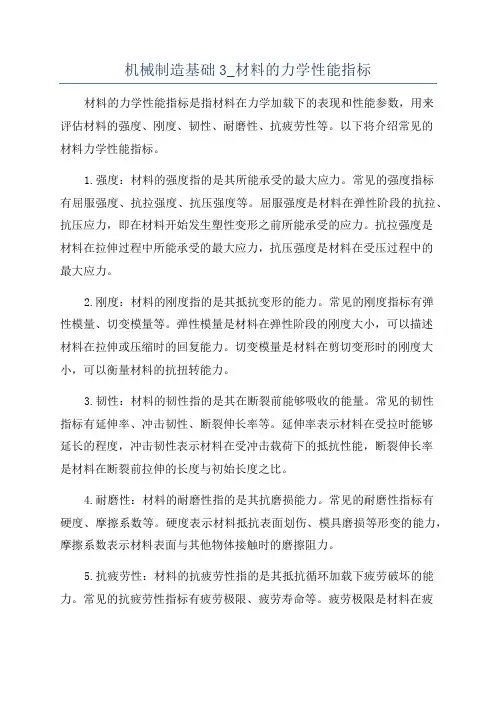

机械制造基础3_材料的力学性能指标
机械制造基础3_材料的力学性能指标材料的力学性能指标是指材料在力学加载下的表现和性能参数，用来评估材料的强度、刚度、韧性、耐磨性、抗疲劳性等。
以下将介绍常见的材料力学性能指标。
1.强度：材料的强度指的是其所能承受的最大应力。
常见的强度指标有屈服强度、抗拉强度、抗压强度等。
屈服强度是材料在弹性阶段的抗拉、抗压应力，即在材料开始发生塑性变形之前所能承受的应力。
抗拉强度是材料在拉伸过程中所能承受的最大应力，抗压强度是材料在受压过程中的最大应力。
2.刚度：材料的刚度指的是其抵抗变形的能力。
常见的刚度指标有弹性模量、切变模量等。
弹性模量是材料在弹性阶段的刚度大小，可以描述材料在拉伸或压缩时的回复能力。
切变模量是材料在剪切变形时的刚度大小，可以衡量材料的抗扭转能力。
3.韧性：材料的韧性指的是其在断裂前能够吸收的能量。
常见的韧性指标有延伸率、冲击韧性、断裂伸长率等。
延伸率表示材料在受拉时能够延长的程度，冲击韧性表示材料在受冲击载荷下的抵抗性能，断裂伸长率是材料在断裂前拉伸的长度与初始长度之比。
4.耐磨性：材料的耐磨性指的是其抗磨损能力。
常见的耐磨性指标有硬度、摩擦系数等。
硬度表示材料抵抗表面划伤、模具磨损等形变的能力，摩擦系数表示材料表面与其他物体接触时的磨擦阻力。
5.抗疲劳性：材料的抗疲劳性指的是其抵抗循环加载下疲劳破坏的能力。
常见的抗疲劳性指标有疲劳极限、疲劳寿命等。
疲劳极限是材料在疲劳加载下所能承受的最大应力，疲劳寿命表示材料在循环加载下能够承受的加载次数。
除了上述指标外，材料还有其他性能指标，如导热性能、热膨胀系数、电导率等，这些性能指标主要用于材料的特殊应用领域。
总而言之，材料的力学性能指标是评估材料力学特性的重要依据，不同的材料具有不同的力学性能指标，根据具体应用需求选择合适的材料和合适的力学性能指标是非常重要的。
材料的力学性能
材料的力学性能在一定的温度条件和外力作用下，材料的抗变形和抗断裂能力称为材料的力学性能。
锅炉和压力容器材料的常规力学性能主要包括强度、硬度、塑性和韧性。
(1)强度强度是指金属材料在外力作用下抵抗变形或断裂的能力。
强度指标是设计中确定许用应力的重要依据。
常用的强度指标为:屈服强度为s，或强度为0.2，抗拉强度为b。
高温工作时，应考虑蠕变极限为N，断裂强度为D。
(2)塑性是指金属材料在断裂前产生塑性变形的能力。
塑性指标包括:断裂伸长率，断裂后试样的相对伸长率;面积圆的减少，断裂点上横截面积的相对减少;和冷弯(角)α,即角测量标本时第一个裂纹在拉伸弯曲表面。
(3)韧性是指金属材料抵抗冲击载荷的能力。
韧性通常表达的冲击能量AK和冲击韧性值αk . k值或αk值不仅反映了材料的耐冲击,但也有些敏感材料的缺陷,可以敏感地反映材质的细微变化,宏观缺陷和微观结构。
而且AK对材料的脆性转变非常敏感，可以通过低温冲击试验来测试钢的冷脆性。
断裂韧度是衡量材料韧性的一个新的指标，它反映了材料的抗裂纹扩展能力。
(4)硬度，硬度是衡量材料硬度和柔软度的性能指标。
硬度测试的方法很多，原理不一样，硬度值和意义也不完全相同。
最常用的是静载荷压痕硬度试验，即布氏硬度(HB)、洛氏硬度(HRA、HRB、HRC)、维氏硬度(HV)，其值代表材料表面抵抗坚硬物体冲击的能力。
肖氏硬度(HS)属于回弹硬度试验，其值代表金属的弹性变形功。
因此，硬度不是一个简单的物理量，而是反映材料的弹性、塑性、强度和韧性的综合性能指标。
力学性能是钢材最重要的使用性能，包括抗拉性能、塑性、韧性及硬度等。
(1)抗拉性能。
表示钢材抗拉性能的指标有屈服强度、抗拉强度、屈强比、伸长率、断面收缩率。
屈服是指钢材试样在拉伸过程中，负荷不再增加，而试样仍继续发生变形的现象。
发生屈服现象时的最小应力，称为屈服点或屈服极限，在结构设计时，一般以屈服强度作为设计依据。
抗拉强度是指试样拉伸时，在拉断前所承受的最大荷载与试样原横截面面积之比。
材料的力学性能强度、塑性
F
F
二、拉伸试验
0
拉伸试验是在静拉力的作用下，
1
对试样进行轴向拉伸，直至将试
样拉断，通过测量拉伸中力和试
样长之间的关系来判断材料的
性能。
0 2
实验仪器
0 3
万能材料试验机
2.拉伸原理
拉伸标准试样
标准试样直径为d，标 距长度为L。
标距L和直径d之间有 两种关系：L=5d或者 L=10d。
力-伸长曲线分析 力-伸长曲线 屈服 冷变形强化 颈缩 断裂
材料的力学性能指标：
强度、塑性、韧性、硬度、疲劳等。
一、强度和塑性
1. 强度：材料或构件在一定载荷下抵抗永久变形和断裂的能 力称为强度。（强度是材料整体抵抗变形和断裂的能力）
2. 弹性：物体受外力作用变形后，除去作用力时能恢复原来形 状的性质。
3. 塑性：在某种给定载荷下,材料产生永久变形的特性。一但 发生塑性形变则无法恢复。
202X
材料的力学性能
度
、
塑
性
202X
材料的力学性能:
材料在不同环境中，承受载荷（静载荷、动载荷、交变载荷）时 表现出的性能， 主要为变形、破坏。
研究材料的力学性能的目的：
确定材料在变形和破坏情况下的一些重要性能指标；作为选择、设计、制造机 械零件或工具的主要依据，也是评判材料质量好坏的重要判据。
2.拉伸试验中的强度指标
1)屈服强度：屈服现象是指试样在试样过程中，外载荷不变的情况下依然 继续变形。
σs=Fs/S0 其中：Fs是试样屈服时承受的拉伸力（N）；S0是试样原始横截面积（m2 ）。
2)规定残余伸长应力：很多材料没有明显的屈服现象。规定残余伸长应力 是指试样卸载拉伸力后，标距部分的伸长量达到规定的原始标距长度百分比 时产生的拉力与试样横截面比值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引起合金模量的增加，反之合金模量降低。
由点阵类型相同，价电子数和原子半径相近的两种金属组 成无限固溶体时，如Cu-Ni,Cu-Pt,Cu-Au,Ag-Au合金，弹性模 量和溶质浓度之间呈直线关系。
对于铁磁性金属，其弹 性模量除产生正常的弹性伸 长外，还由于应力作用感生 磁化，同时产生磁致伸缩效 应，即产生补充伸长。其弹 性模量比正常模量低，
Ef EnE
三、合金成分及组织的影响
１、 形成固溶体合金 在有限互溶的情况下形成固溶体时，溶质和合金的弹性模
量E的影响有以下三个方面： a：由于溶质原子的加入造成点阵畸变，引起合金弹性模量
这些均表示材料弹性变形的难易程度，即引起单位变形所 需要的应力大小。
在各向同性材料中，
G E
2( 1)
K E
3(12)
为泊松比。
弹性模量与德拜温度的关系
弹性模量的大小取决原子间的结合力，因此它与特征温度关 系为：
DkhB(43NM A)1/31/3c
N A 为阿伏伽德罗常数
M 为摩尔质量
材料性能力学性能
第一节 弹性的物理本质
一、弹性模量 在弹性范围内，物体受力的作用发生形状或尺寸的变化，应
力与应变之间呈线性关系，即遵循虎克定律：
E G PK
, , P分别为正应力，切应力，压力
，
, , 分别为线应变，切应变和体积应变
，
E,G, K 分别为正弹性模量(杨氏模量)、切变模量和体积模量
若溶质是过渡族元素时，弹性模量与溶质原子浓度之间偏 离直线关系，主要与ｄ电子未填满有关。
两种金属组成有限固溶体时，若两组元的原子价不同， 则溶质原子溶入引起电子浓度变化，从而改变了参与键合的电 子数目，导致弹性模量产生相应的变化。
２、形成ห้องสมุดไป่ตู้合物和多相合金
基本可以认为，中间相的熔点越高，弹性模量越大。
得比较密，其弹性模量比 Fe高。
4、金属单晶体，沿不同晶向原子间结合力不同，弹性模量也不 同。表现出弹性模量的各向异性。多晶体没有各向异性。它的 弹性模量等于单晶体各晶向弹性模量的平均值。
铁的各晶向弹性模量
第二节 影响弹性模量的因素
一、温度的影响
对多数金属，随温度升 高，原子热运动加剧，原子 间距离增大，导致原子间相 互作用力减弱，所以弹性模 量随温度的升高近似的呈直 线下降。
室温下弹性模量也随原子序数相应的呈周期性变化。周期 表中的Na,Mg,Al,Si等元素随原子序数增加，价电子数增多，弹 性模量增高。同一族元素，如Be,Mg,Ca和Ba，它们的价电子数 相等，原子半径随原子序数增加而增大，弹性模量减小。
弹性模量E与原 子间的距离a近 似地存在着数值 关系：
E K am
1 1 2T
Ei Ea c
动态弹性模量的测量方法：（采用共振法）
K B 为波尔兹曼常数
为材料密度
h 为普朗克常数
c为弹性波的平均速度
312 C3 Cl3 C3
Cl ,C 分别代表纵向和横向弹性波的传播速度，它取决于相
应的弹性模量和密度
Cl
E
C
G
德拜特征温度和弹性波传播的速度成正比关系，金属的弹性 模量越大，德拜特征温度也越高。
弹性模量与熔点的关系
第三节 弹性模量的测量及应用
弹性模量的测量方法有静态测量法、动态测量法。
1、静态测量法：从应力和应变曲线确定弹性模量。 这种 测量的精度低，其载荷大小，加载速度等影响实验结果，也 不适合用于金属材料的弹性模量的测定。此外，对脆性材料 也不适用。由于在静态测量时，加载频率极低，可认为是在 等温条件下进行的，通常表示为Ei。
k , m 均为常数
2、对于过渡族金属，因为过渡族金属的d层电子所产生的原 子间结合力比较强，它们的弹性模量比普通金属大，并且随 原子半径的增大而增高。
3、金属的弹性模量一方面取决于原子间的结构，另一方 面还与金属的点阵结构密切相关。同一种金属，点阵结构不
同，弹性模量也不相同。同一温度下， Fe的点阵原子排列
2、动态测量方法：在试样承受交变应力产生很小应变条件下 测量弹性模量。这种测量方法测量设备简单，测量速度快，测 量结果准确，适合用于测量金属材料的弹性模量。由于动态加 载频率很高，可认为在瞬间加载时，试样来不及与周围环境进 行热交换，即是在绝热条件下测定的，通常表示为Ea。
二者弹性模量之间的关系为：
弹性模量的组织敏感较小，多数单相合金的晶粒大小和多 相合金的离散度对模量的影响很小。弹性模量对组成相的体积 浓度具有近似直线关系。第二相的性质，尺寸和分布对模量影 响很明显。
总结：在选择了基体组元以后，很难通过形成固溶体的办法 进一步实现弹性模量的大幅度提高，除非更换材料。但是， 如果能在合金中形成高熔点、高弹性的第二相，则有可能较 大地提高合金的弹性模量。目前常用的高弹性和恒弹性合金 往往通过合金化和热处理来形成。
正弹性模量随温度变化 用温度系数表示：
e dE 1 dT E
金属模量与温度的关系
当温度高于 0.52Tm时，弹性模量和温度之间不再呈直线关
系：
Eexp(Q)
E
RT
Q 为模量效应的激活能，与空位生成能相近。
对于大多数金属的模量随温度的升高几乎呈直线下降。 一般金属的模量温度系数
e (30 ~1 00) 0 1 0 6 0C
低熔点金属的e值较大，高熔点金属和难熔化合物的ｅ值较 小，合金的模量随温度升高而下降的趋势与纯金属大致相同。
二、相变的影响
材料内部的相变（多晶型转变，有序化转变，铁磁性转变及 超导体转变等）都会对弹性模量产生明显的影响。有些转变的 影响在比较宽的温度范围内完成，而另一些转变则在比较窄的 温度范围内完成，这是由于原子在晶体学上的重构和磁的重构 所造成的。
金属的熔点Tm也是原子间结合力有关。原子间结合力越强， 金属的熔点也越高。 弹性模量与熔点关系：
EkTmacb
C为比热容
k, a,b为常数
a1,b2
二、弹性模量与原子结构的关系
1、 材料的弹性模量与原子间的结合力有关，所以弹性模量 取决于原子的价电子数和原子半径的大小，即取决于原子的结 构。
