g110西门子电机与参数1
斜坡上升时间CStat：CUT参数组：设定值数据类型：浮点数使能有效：确认单位：s快速调试：是最小值：0.00缺省值：10.00最大值：650.00访问级：1斜坡上升时间是指，斜坡函数曲线不带平滑园弧时电动机从静止状态加速到最高频率(P1082) 所用的时间。
跳转频率SINAMICS G110 变频器的参数表1-52 SINAMICS G110 参数表如果设定的斜坡上升时间太短，就有可能导致变频器跳闸(过电流F0001)。
关联：平滑圆弧时间（P1130）和圆弧的类型（P1134）对斜坡函数曲线也有影响。
说明：如果您使用的是外部的频率设定值，并且已经在外部设置了斜坡函数曲线的上升斜率(例如已由PLC 设定)，那么，P1120 和P1121 设定的斜坡时间应稍短于PLC 设定的斜坡时间，这样才能使传动装置的特性得到最好的优化。
提示：下列情况下将采用斜坡时间：P1060：点动方式投入P1120 / P1121：常规方式(ON / OFF) 投入P1121 斜坡下降时间CStat：CUT参数组：设定值数据类型：浮点数使能有效：确认单位：s快速调试：是最小值：0.00缺省值：10.00最大值：650.00访问级：1斜坡下降时间是指，斜坡函数曲线不带平滑园弧时电动机从最高频率(P1082) 减速到静止停车所用的时间。
提示：如果设定的斜坡下降时间太短，就有可能导致变频器跳闸(过电流(F0001) / 过电压(F0002))。

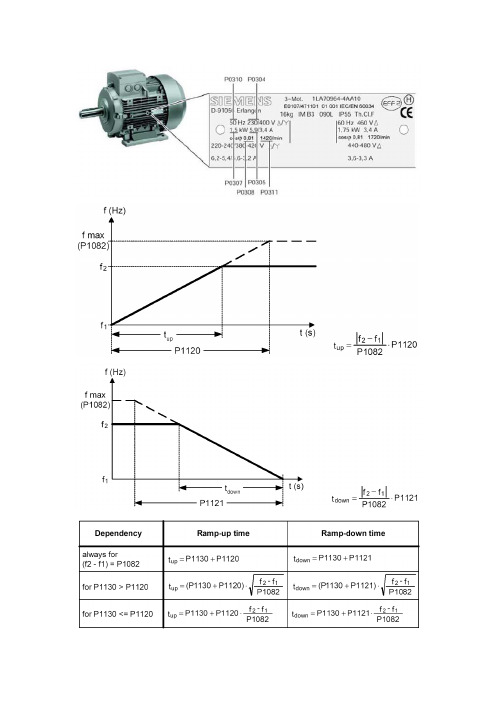

下列情况下分别采用点动斜坡时间或常规斜坡时间：P1060：点动方式投入P1120 / P1121：常规方式(ON / OFF) 投入SINAMICS G110 变频器的参数表SINAMICS G110 参数表1-53P1130 斜坡上升曲线的起始段园弧时间CStat：CUT参数组：设定值数据类型：浮点数使能有效：确认单位：s快速调试：否最小值：0.00缺省值：0.00最大值：40.00访问级：3定义斜坡函数上升曲线起始段平滑园弧的时间，单位为：秒，如下图所示。
西门子MMV、MDV、ECO参数设置
大与或等于 5.5kW 设为 30
P01-09 可设定，其他参数只读。参数设置时，设 3。 显示量的比例系数 设定最小电机频率 设定最大电机频率 断电后，不能自动再启动 故障后，禁止再启动 最小模拟量输入值 4mA 对应的频率 最大模拟量输入值 20mA 对应的频率（电机额定频率） 4-20mA 单极输入 运行、右转 故障指示 变频器运行 2、4 极/6、8 极电机 调整电机噪声 只适用于 7.5kW 以上型号
1 分钟内允许的电流倍率（%） 反向禁止，禁止任何来源的反向命令 再 OFF 指令后，关断风机的延时时间 3S 允许的过载电流倍率（%） 专家模式参数不可修改，参数设置前设为 1
注：1、参数设置前先将 P009 设为 3（对 MMV、MDV）/P199 设为 1（对 ECO），设置完成后将 P009 恢复为 1/P199 恢复为 0。 2、本表为 4~20mA 电流控制下的参数设置。
2
名称
设置值 0 10S/30S 10S/30S 1 0 1 1.00 10 43 0 0 0.00 * 1 1 6 1 1/3 4 * * * * * *显示输出频率（Hz）
说明
电机从静止加速到 P013 所需时间 电机从最大频率减速到静止所需时间 模拟量输入 由开关量输入控制
7 变频器参数设置
7.4 西门子 MMV、MDV、ECO 变频器参数设置
功能 代码 P001 P002 P003 P006 P007 P009 P010 P012 P013 P015 P018 P021 P022 P023 P051 P061 P062 P074 P076 P080 P081 P082 P083 P084 P085 P086 P125 P128 P186 P199 显示选择 加速时间（S） 减速时间（S） 频率设定方式 按键控制 参数保护设定（ECO 无） 显示量标称 最小电机频率（Hz） 最大电机频率（Hz） 断电后自动再启动 故障后自动再启动 最小模拟量频率（Hz） 最大模拟量频率（Hz） 模拟输入类型 DIN1（端子 5）控制功能 继电器 RL1 功能选择 继电器 RL2 功能选择 I t 电机降频曲线 脉冲频率 电机铭牌额定功率因数 电机铭牌额定频率 电机铭牌额定转速 电机铭牌额定电流 电机铭牌额定电压 电机铭牌额定功率 电机电流限幅（%） 反向禁止（ECO 无） 风机关断延时（S）（ECO 无） 电机瞬时电流限幅（ECO 无） 访问专家模式（MMV、MDV 无）
西门子伺服电机_蜗轮蜗杆减速机 西门子伺服电机选型手册
西门子伺服电机_蜗轮蜗杆减速机西门子伺服电机选型手册性能特点1．ANRV系列采用单级蜗轮蜗杆传动，也可由两种机座号配合成双级减速传动。
2．箱体、法兰盘、端盖等零件采用优质铝合金压铸而成，外形轻巧美观、结构紧凑、体积小、重量轻，节省安装空间，且不易锈蚀。
3．配套电机采用铝壳电机，散热性能好，安全可靠、效率高、传动平稳、振动小、噪音低。
4．配套动力输出及转矩输出的多种连接结构，满足各种连接需要；箱体外形设计及底脚孔设置布局适应多种安装方式，通用性强。
5．箱体上设置加油孔和放油孔，润滑油定期更换，不宜损耗变质，便于维护保养。
6．由单级蜗杆减速器组合而成的双级蜗杆减速机，具有单级蜗杆减速机的一切优点，可获得较大的传动比。
7．根据用户需要可提供本样本之外的速比和结构形式。
场所条件1．环境温度在-40℃～50℃条件下额定运行。
（0℃以下启动时润滑油要加热到0℃以上）2．海拔不超过1000m。
3．输入转速不大于1500r/min。
4．可用于正反运转，无行业限制ANRV系列蜗轮蜗杆减速电动机型号说明型号说明1．ANRV—蜗轮蜗杆减速机产品代码。
2．整机结构：无代码…单级 E…双级。
3．入轴连接方式：无代码…单输入轴 B…双输入轴 D…带电机输入法兰DB…一端带输入轴，一端带电机输入法兰。
4．产品规格：单级以蜗轮副中心距表示，如75。
双级以两对蜗轮副中心距表示，如40/63。
5．安装型式：单级有B3、B6、B7、B8、V5、V6六种。
双级有AS1、AS2、BS1、BS2、VS1、VS2、PS1、PS2八种。
6．电机功率：配用Y2、YS系列电机，由B5、B14两种安装型式，如2.2（B14）。
（如带输入法兰而没有电机，只填写电机安装型式）。
7．理论传动比：如i=20。
8．附件：A…单输出轴 B…双输出轴 D…防护罩E…转矩臂 F…输出法兰（ANRV40、50、63有F、FB、FL三种形式）。
型号标记选型说明1．为正确选用ANRV系列蜗轮蜗杆减速机，首先应了解以下几点：●负荷条件●使用转速范围或传动比●工作运转情况及环境●安装空间2．确定工作情况系数K1及工作情况修正系数K2根据表一，决定机械负荷种类A、B、C根据运转时间（小时/日）和启动频率（次/小时）从图1中求得工作情况系数K1根据表二，查取工作情况修正系数K23．选定减速机用户须确定工作机输入机械负荷T（转矩），以T乘以工作情况系数K1，再乘以工作情况修正系数K2，即获得减速机应有的输出转矩值，以此为依据，并结合传动比值或输出转数值，选定所需减速机规格。
西门子变频器参数设置参考列表
MM440滚床电机参数设置
1、快速调试参数：
P0003=3 专家级
P0010=1 开始快速调试
P0100=0 单位KW，频率50HZ
P0205=0 恒转矩
P0300=1 异步电机
P0304 电机额定电压
P0305 电机额定电流，如果是驱动多台电机，P9305值要大于所有电机P0307 电机额定功率，如果是驱动多台电机，P9307值要大于所有电机P0308 电机功率因素
P0309 电机额定效率
P0310 电机额定频率
P0311 电机额定速度
P0320=0 电机磁化电流
P0335=0 利用电机轴上风扇冷却
P0640=150 电机过载因子，额定电流百分比来限制电机额定电流
P0700=2 I/O 端子控制
P1000=3 固定频率
P1080=0 最小频率限制
P1082=50 最大频率限制
P1120=3 加速时间
P1121=3 减速时间
P1300=0 线性V/f控制
P3900=3 电机数据计算。
西门子V10, V20, V60, V80, V90
IA&DT MC SINAMICS V10 RMB LIST PRICE运动控制部SINAMICS V10人民币列表价Valid from Nov. 1st, 2013从2013年11月1日起开始执行功率(kW) 描述订货号列表价(RMB)V10 6SL3217-0CE31-8UA1 9,40018.5 SINAMICS22 SINAMICS6SL3217-0CE32-2UA1 10,840V10- 外接BOP柜门安装组件6SL3256-0VP00-0VA0 210 - 穿墙安装组件6SL3261-6AD00-0VA0 400IA&DT MC SINAMICS V60 RMB LIST PRICE运动控制部SINAMICS V60人民币列表价Valid from Nov. 1st, 2013从2013年11月1日起开始执行V60驱动器功率1FL5电机扭矩描述 V60 驱动包订货号列表价(RMB) 不带抱闸，光轴， 5m电缆线 6FC5548-0AF02-0AF0 7,482不带抱闸，光轴，10m电缆线 6FC5548-0AF02-0BA0 7,843带抱闸，光轴，5m电缆线6FC5548-0AF02-1AF0 9,235带抱闸，光轴，10m电缆线6FC5548-0AF02-1BA0 9,659不带抱闸，带键槽，5m电缆线A5E03623148 7,482不带抱闸，带键槽，10m电缆线A5E03623150 7,843带抱闸，带键槽，5m电缆线A5E03623152 9,235Pn= 0.8kW Nn=4Nm带抱闸，带键槽，10m电缆线A5E03623153 9,659不带抱闸，光轴， 5m电缆线6FC5548-0AF03-0AF0 7,896不带抱闸，光轴，10m电缆线6FC5548-0AF03-0BA0 8,257带抱闸，光轴，5m电缆线6FC5548-0AF03-1AF0 9,649带抱闸，光轴，10m电缆线6FC5548-0AF03-1BA0 10,073不带抱闸，带键槽，5m电缆线A5E03623154 7,896不带抱闸，带键槽，10m电缆线A5E03255846 8,257带抱闸，带键槽，5m电缆线A5E03623156 9,649 Pn=1.2kW Nn=6Nm带抱闸，带键槽，10m电缆线A5E03623155 10,073不带抱闸，光轴， 5m电缆线6FC5548-0AF04-0AF0 8,009不带抱闸，光轴，10m电缆线6FC5548-0AF04-0BA0 8,369带抱闸，光轴，5m电缆线6FC5548-0AF04-1AF0 9,762带抱闸，光轴，10m电缆线6FC5548-0AF04-1BA0 10,186不带抱闸，带键槽，5m电缆线A5E03623158 8,009不带抱闸，带键槽，10m电缆线A5E03255842 8,369带抱闸，带键槽，5m电缆线A5E03623160 9,762 Pn=1.6kW Nn=7.7Nm带抱闸，带键槽，10m电缆线A5E03623161 10,186不带抱闸，光轴， 5m电缆线6FC5548-0AF05-0AF0 8,929不带抱闸，光轴，10m电缆线6FC5548-0AF05-0BA0 9,290带抱闸，光轴，5m电缆线6FC5548-0AF05-1AF0 10,683带抱闸，光轴，10m电缆线6FC5548-0AF05-1BA0 11,106不带抱闸，带键槽，5m电缆线A5E03623162 8,929不带抱闸，带键槽，10m电缆线A5E03623163 9,290带抱闸，带键槽，5m电缆线A5E03623164 10,683 Pn=2.0kW Nn=10Nm带抱闸，带键槽，10m电缆线A5E03623165 11,106用于S7-200/S7-1200和V60连接的信号电缆线* 6ES7298-2DS23-0XA0 415备注：驱动包内电缆包含动力线、编码器线及抱闸线（如果配套抱闸电机）* 此信号电缆不包含在驱动包内，如有需要，请单独订购。

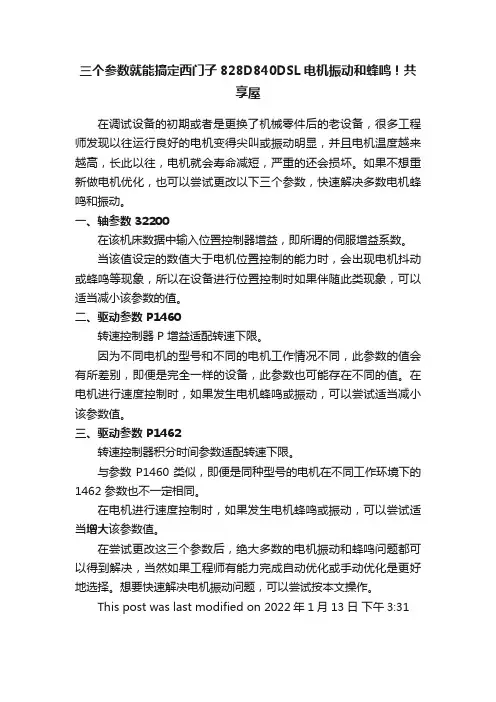

三个参数就能搞定西门子828D840DSL电机振动和蜂鸣！共享屋
三个参数就能搞定西门子828D840DSL电机振动和蜂鸣！共
享屋
在调试设备的初期或者是更换了机械零件后的老设备，很多工程师发现以往运行良好的电机变得尖叫或振动明显，并且电机温度越来越高，长此以往，电机就会寿命减短，严重的还会损坏。
如果不想重新做电机优化，也可以尝试更改以下三个参数，快速解决多数电机蜂鸣和振动。
一、轴参数 32200
在该机床数据中输入位置控制器增益，即所谓的伺服增益系数。
当该值设定的数值大于电机位置控制的能力时，会出现电机抖动或蜂鸣等现象，所以在设备进行位置控制时如果伴随此类现象，可以适当减小该参数的值。
二、驱动参数 P1460
转速控制器 P 增益适配转速下限。
因为不同电机的型号和不同的电机工作情况不同，此参数的值会有所差别，即便是完全一样的设备，此参数也可能存在不同的值。
在电机进行速度控制时，如果发生电机蜂鸣或振动，可以尝试适当减小该参数值。
三、驱动参数 P1462
转速控制器积分时间参数适配转速下限。
与参数 P1460 类似，即便是同种型号的电机在不同工作环境下的1462 参数也不一定相同。
在电机进行速度控制时，如果发生电机蜂鸣或振动，可以尝试适当增大该参数值。
在尝试更改这三个参数后，绝大多数的电机振动和蜂鸣问题都可以得到解决，当然如果工程师有能力完成自动优化或手动优化是更好地选择。
想要快速解决电机振动问题，可以尝试按本文操作。
This post was last modified on 2022年1月13日下午3:31。
西门子440变频器参数的说明
西门子440变频器参数的说明由于西门子440变频器不是电梯专用的变频器，调整比较麻烦，也不是太好理解。
结合我们以前调试的经验，把参数总结给大家，以供参考，现就有关参数给大家做说明如下：P700=2，这是数字命令的信号源，可以选择由键盘 （数值设为1）或 端子排输入（数字设为2）在电机自学习时，要把它改为1，可以通过面板来操作；完成后可改为2 实现正常运行。
P701 、P702、P703 、P704、P705、P706 是数字输入1、2、3、4、5、6的功能，对应变频器的端子号5、6、7、8、16、17 。
我们定义为多段速度选择位1、2、3、和使能BICO 参数化，即分别设定为17、17、17、99、99、99 P820=2835以1.6 m/s 的电梯为例，其单层速度为28HZ ，多层速度为45HZ 。
我们以给定速度为判断条件，当给定速度小于35HZ 时,激活单层曲线DDS0，否则激活DDS1。
另外，对于多层速度，我们对速度调节器的增益系数和积分时间常数做了一下切换，当实际速度小于7HZ时，激活DDS1，当实际速度大于7HZ时，激活DDS2，P2890=70%P2885=1024（r1024是实际的固定频率）P2885 是比较器1（说明书10-212页），当r1024大于或等于P2889时r2886=1; 当r1024小于P2889时r2886=0;要激活P2885 需要P2800=1 P2802[12]=1，比较的结果是r2886,我们把比较结果设在P2834（D—FF1即D-触发器1）中，P2834[0]=2886：0，置位P2834[1]=0：0，D-输入P2834[2]=0：0，存储脉冲P2834[3]=2813：0，复位D-触发器1有两个结果，r2835和r2836，而我们设定P820=2835，就选择DDS1。
而D-触发器1的激活级是P2801[12]，故我们设定P2801[12]=3（优先级）而当P821=2811=1时，则选择DDS2，其中用到的参数有r53.2 p1080变频器的实际频率是否大于或等于P1080如果是则是1，如果不是则是0；其结果由p2828（NOT1）转换后由r2829 输出，p2801[9]是p2828的激活级;而r2829又和r2835通过p2812（AND2）与后由r2813输出结果，p2812p2801[1]又是p2812的激活级r2813r53.4p2155变频器的实际频率是否大于P2155如果是则是1，如果不是则是0,这个结果又通过p2810（AND1）由2811输出p2801[0]是2810的激活级r2811P2828=53:2P840=722：3=数字输入4，（要求P704 设定为99，BICO）正向运行的ON/OFF命令P842=722：4=数字输入5，（要求P705 设定为99，BICO）反向运行的ON/OFF命令这两个参数的社的设定只有在P719=0时才能激活。
西门子电机选型样本
