2012版高三物理一轮复习课件：实验15 用多用电表探测黑箱内的电学元件(大纲版)
高考物理一轮复习 第8课时实验十五用多用电表的的的探索黑箱内 的电学元件课件 人教大纲版
第十六页，共31页。
1．测电阻时，刻度线不均匀造成读数误差． 2．电池用旧后由于电动势下降，会使电阻测量值偏大． 3．用多用电表测电流、电压(diànyā)时，误差主要来自电表内阻影响，使所测电流、
第十八页，共31页。
①将多用电表选择开关置于“×1”挡，Ⅰ的示数____ Ω，Ⅱ的示数____ Ω. ②将选择开关置于直流“50 V”挡，Ⅰ的示数为____ V，Ⅱ的示数为____ V，Ⅲ的示数 为____ V. ③选择开关置于直流“250 V”挡时，Ⅰ示数为____ V，Ⅱ的示数为____ V. 解析：(1)多用电表测直流电流时，选择开关应置于“mA挡”，且把电表串联接入被测 电路中．测电压时，把选择开关置于标有“V”处，且并联于被测电路两端．因红表笔 与表头(biǎo tóu)正接线柱相连，黑表笔与表头(biǎo tóu)负接线柱相连，因此测直流 电压和直流电流时，都必须把红表笔接在电势高处，即电流从红表笔进入．
第二十二页，共31页。
【例3】(2008·广东物理，15)某实验小组探究一种热敏电阻的温度特性．现有器材： 直流恒流电源(在正常工作状态下输出的电流恒定)、电压表、待测热敏电阻、保 温容器、温度计、开关和导线等． (1)若用上述器材测量(cèliáng)热敏电阻的阻值随温度变化的特性，请你在图10－ 8－11甲的实物图上连线．
照度(lx) 电阻(kΩ)
0.2
0.4
0.6
0.8
1.0
1.2
75
40
28
23
20
高考物理一轮复习课件：实验十 练习使用多用电表课件
电表均正常工作，则表笔a为________(填“红”或“黑”)色；
(2) 若适当调节电阻箱后，图 1中多用电表、电流表与电阻
箱的示数分别如图 2(a) 、 (b) 、 (c) 所示，则多用电表的读数为
________Ω. 电 流 表 的 读 数 为 ________mA ， 电 阻 箱 的 读 数 为 ________Ω；
3 ．测电压时，多用电表应与被测元件并联；测电流时， 多用电表应与被测元件串联．
4 ．测量电阻时，每变换一次挡位都要重新进行欧姆调
零．
5 ．由于欧姆表盘难于估读，测量结果只需取两位有效数 字，读数时应注意乘以相应量程的倍率． 6 ．使用多用电表时，手不能接触测试笔的金属杆，特别 在测电阻时，更应注意不要用手接触测试笔的金属杆．
2．挡位 如图所示，其中1、2为电流测量端，3、4为电压测量端，
5 为电阻测量端．测量时，黑表笔插入“－”插孔，红表笔插
入 “ ＋ ” 插 孔 ， 并 通 过 转 换开 关 接 入与 待 测 量相 应 的 测量 端．使用时，电路只有一部分起作用．
3．多用电表测电阻的原理——欧姆表的原理 (1)构造：如图所示，欧姆表由电流表G，电池、调零电阻 R和红黑表笔组成．
实验十
练习使用多用电表
要点解读回放
1 ．了解多用电表的构造和原理，掌握多用电表的使用方 法．
2．会使用多用电表测电压、电流及电阻．
3．会用多用电表探索黑箱中的电学元件．
1．表盘 多用电表可以用来测量电流、电压、电阻等，并且每一种
测量都有几个量程，外形见下图：上半部分为表盘，表盘上有
电流、电压、电阻等多种量程的刻度；下半部分为选择开关， 它的周围标有测量功能的区域和量程．另外，还有欧姆表的调 零旋钮，机械调零旋钮和测试笔的插孔．

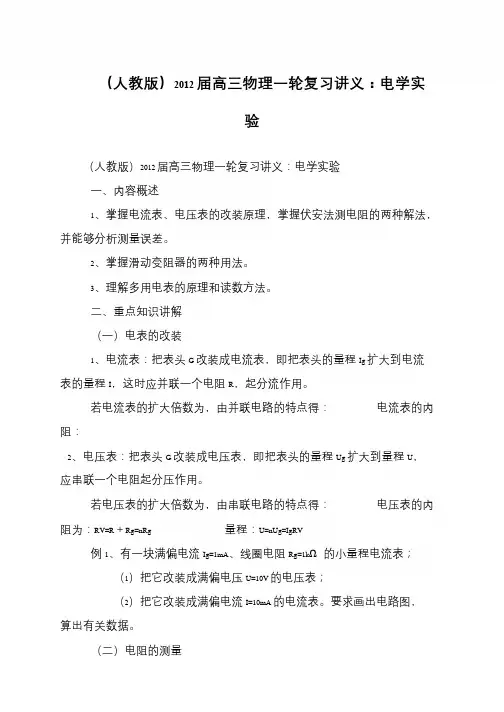

(人教版)2012届高三物理一轮复习讲义：电学实验
（人教版）2012 届高三物理一轮复习讲义：电学实
验
（人教版）2012 届高三物理一轮复习讲义：电学实验
一、内容概述
1、掌握电流表、电压表的改装原理，掌握伏安法测电阻的两种解法，并能够分析测量误差。
2、掌握滑动变阻器的两种用法。
3、理解多用电表的原理和读数方法。
二、重点知识讲解
（一）电表的改装
1、电流表：把表头G 改装成电流表，即把表头的量程Ig 扩大到电流表的量程I，这时应并联一个电阻R，起分流作用。
若电流表的扩大倍数为，由并联电路的特点得：电流表的内阻：
2、电压表：把表头G 改装成电压表，即把表头的量程Ug 扩大到量程U，应串联一个电阻起分压作用。
若电压表的扩大倍数为，由串联电路的特点得：电压表的内阻为：RV=R＋Rg=nRg 量程：U=nUg=IgRV
例1、有一块满偏电流Ig=1mA、线圈电阻Rg=1kΩ的小量程电流表；
（1）把它改装成满偏电压U=10V 的电压表；
（2）把它改装成满偏电流I=10mA 的电流表。
要求画出电路图，算出有关数据。
（二）电阻的测量。

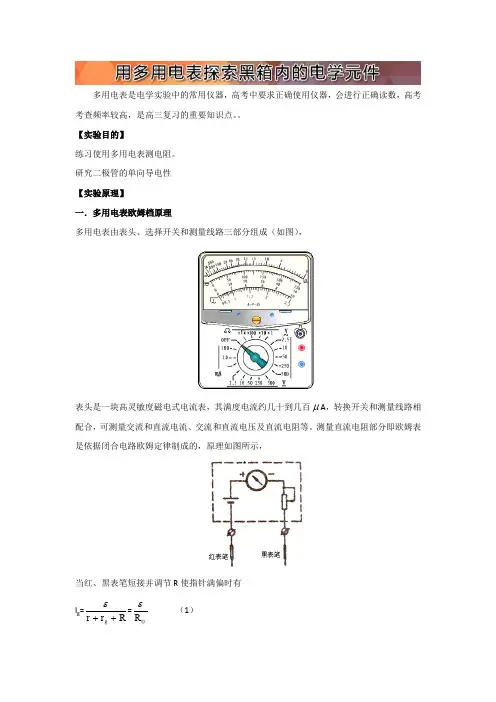

高中物理实验基础与实战：14.用多用电表探索黑箱内的电学元件含答案
多用电表是电学实验中的常用仪器，高考中要求正确使用仪器，会进行正确读数，高考考查频率较高，是高三复习的重要知识点。
【实验目的】练习使用多用电表测电阻。
研究二极管的单向导电性 【实验原理】一．多用电表欧姆档原理多用电表由表头、选择开关和测量线路三部分组成（如图），表头是一块高灵敏度磁电式电流表，其满度电流约几十到几百μA ，转换开关和测量线路相配合，可测量交流和直流电流、交流和直流电压及直流电阻等。
测量直流电阻部分即欧姆表是依据闭合电路欧姆定律制成的，原理如图所示，当红、黑表笔短接并调节R 使指针满偏时有 I g =R r r g ++ε=中R ε（1）当电笔间接入待测电阻R x 时，有 I x =xR R +中ε（2）联立（1）、（2）式解得g xI I =中中R R R x + （3） 由（3）式知当R x =R 中时，I x =21I g ，指针指在表盘刻度中心，故称R 中为欧姆表的中值电阻，由（2）式或（3）式可知每一个R x 都有一个对应的电流值I ，如果在刻度盘上直接标出与I 对应的R x 的值，那么当红、黑表笔分别接触待测电阻的两端，就可以从表盘上直接读出它的阻值。
由于电流和电阻的非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度是不均匀的，电阻的零刻度在电流满刻度处。
二．多用表表盘结构 多用电表的表面结构多用电表可以用来测电流、电压和电阻，又称万用电表，其表面结构如图所示。
其表面分为上下两部分，上半部分为表盘，共有三条刻度线，最上面的刻度线的左端标有“∞”，右端标有“0”，是用于测电阻的。
中间的刻度线是用于测电流和直流电压的，其刻度是均匀分布的，最下面一条刻度线左侧标有“v”，是用于测交流电压的，其刻度线分布不均匀。
多用电表表面的下半部分为选择开关，周围标有测量功能的区域和量程。
将多用电表的选择开关旋转到电流档，多用电表就能测量电流强度，当选择开关旋转到其他功能区域时，就可用于测量电压或电阻。
高考物理一轮复习实验10练习使用多用电表课件
第十二页，共44页。
--13
13-
(6)测电阻时:
①待测电阻与电路、电源一定要断开。
②两手一定不要同时接触两笔金属杆。
③指针指中值附近较准,否则(fǒuzé)换挡。
④每换一挡必须重新欧姆调零。
⑤读出示数要乘以倍率。
(7)使用完毕,选择开关要置于“OFF”挡或交流电压最高挡,长期不用应取
出电池。
第十三页，共44页。
电容器
欧姆挡
电感线圈 欧姆挡
指针先指“0 Ω”后逐渐增大到“∞”,且越来越
慢
示数由“∞”逐渐减小到某一较小固定示数
第八页，共44页。
-9-
五、数据处理
1.测电阻时,电阻值等于指针的示数与倍率的乘积,指针示数的读
数一般保留两位有效数字。
2.测电流和电压时,如果所读表盘的最小刻度(kèdù)为1、0.1、
=
,
=
+ 15.0kΩ 12.0kΩ + 12.0kΩ 12.0kΩ
kΩ。
第十八页，共44页。
--19
19-
考点(kǎo diǎn)一
考点(kǎo diǎn)
二
考点(kǎo diǎn)
三
多用电表的读数
例2如图为多用电表的刻度盘。若选用倍率为“×100”的欧姆挡测电
阻时,表针指示如图所示,则:
四、实验步骤
1.机械调零:检查多用电表的指针是否停在表盘刻度左端的零位
置。若不指零,则可用小螺丝刀进行机械调零。
2.将红、黑表笔分别(fēnbié)插入“+”“-”插孔。
第五页，共44页。
-6-
3.测量小电珠的电压和电流(diànliú)
(1)按如图丁所示连好电路,将多用电表选择开关置于直流电压挡,
高二物理 实验十二 用多用电表探测黑箱内的电学元件
高二物理实验十二用多用电表探测黑箱内的电学元件[实验目的]1．学习多用电表的一般使用方法．2．练习用多用电表探测黑箱内的电学元件．3．了解晶体二极管的单向导电性及其符号．[实验原理]多用电表〔如下图〕可以用来测量直流电流、直流电压、交变电流、交变电压、电阻等多种电学量。
图2 多用电表的上半部分为表盘，下半部分为选择开关，周围标有测量功能的区域及量程。
将多用电表的选择开关旋转到电流挡，多用电表内的电流表被接通；将多用电表的选择开关旋转到电阻挡，多用电表内的欧姆表电路就被接通。
欧姆表是根据闭合电路欧姆定律制成的。
其电路如下图，R为调零电阻。
当红黑表笔短接，使电阻调零时，表头指针满偏，有I g=E/(R g+R+r)。
当红、黑表笔间接入某电阻R X时，有I x=E/(R g+R+r+Rx)，可见每一个R X都有一个对应的电流值I。
我们只要在表盘上说明与I对应的R X值，就可用它来测量未知电阻R X。
我们用多用电表来探测黑箱内的电学元件。
黑箱又称黑盒子、暗盒，是指不知其内部结构的系统。
黑箱方法，也是控制论中的一种重要方法。
具体地说：就是给黑箱一个刺激〔输入〕，观察其反映〔输出〕，并分析多组输入和输出的对应关系，来推测黑箱内部结构并加以控制的方法。
由于求解黑箱问题，需较多地采用了由果求因的逆向思维方法。
且造成同一结果的原因可能有多种，故对黑箱的求解，难度一般较大。
为简便起见，本实验采用限定：黑箱有三个接点〔图3〕；二接点间最多只有一个元件、黑箱内最多只有二个元件〔且均串联〕；黑箱内的元件可能为电源、电阻或二极管。
图3图4用电压挡测量待测两端电U = 0 ？否内含电E rGR红表笔黑表笔晶体二极管具有单向导电性，如图4所示。
当二极管加上正向电压时，它的电阻很小，就像一个接通的开关一样；当给二极管加上反向电压时，它的电阻变得很大，就像断开的开关一样。
根据这一特征，我们可以来断定电路中是否可能有二极管。
用多用电表探测黑箱的思路：[步骤规X]四．测量完毕，将表笔从插孔中拨出，选择开关置于“OFF〞位置或交流高压挡[须知]1．测量时手不要接触表笔的金属部分测量电路中的电阻时，应将该电阻与其它元件和电源断开．2．合理选择量程．使指针尽可能指在中间刻度附近〔可参考指针偏转在R中／5～5R中的X围〕假设指针偏角太大，应改换低挡位．假设指针偏角太小，应改换高挡位，每次换档后均要重新调零，读数时应将指针示数乘以挡位倍率．3．实际应用中要防止电流超量程，不得测额定电流极小的电器的电阻〔如灵敏电流表的内阻〕。
十三. 实验用多用电表探索黑箱内的电学元件.
十三. 实验：用多用电表探索黑箱内的电学元件【要点导学】1．实验原理：分别用多用电表的电流档、电压档、欧姆档与黑箱内的电学元件相连接，根据欧姆定律和串并联电路的特点，对连接后多用电表反映出来的信息判断出黑箱内电学元件的名称和连接方式。
2．电学黑箱：一些电学元件按某种规则连接好，藏于箱内，接线柱露于箱外的箱子叫电学黑箱子。
一般的“电学黑箱子”有四种，一是纯电阻黑箱子；二是纯电源黑箱子；三是由电阻和电源组成的闭合电路黑箱子；四是含电容器、二极管的黑箱子。
3．本实验所用的主要器材有：多用电表、二极管若干只，电学黑箱、电阻、小螺丝刀、电池、滑动变阻器、导线若干。
4．多用电表的使用方法：（1）观察多用电表外形，认识选择开关、量程选择及测量方法，检查指针是否停在表盘左端的电流零刻度线上。
若不指零，用小螺丝刀进行调零，然后将红、黑表笔分别插入“+”、“一”插孔，电流从红表笔流入，从黑表笔流出。
（2）电流测量可以用干电池和电阻组成简单电路，让学生测量电路中的电流。
（3）电压测量可以让学生测量干电池两端的电压，指导学生选择电压档及合适的量程，分清楚红表笔是电压表、电流表的正接线柱，黑表笔是负接线柱。
（4）电阻的测量要选择欧姆档，先进行电阻调零（将红、黑表笔短接，调节调零电位器，使表的指针指示电阻零点，即满偏电流处），然后将电阻接入两表笔间，读出电阻值。
还可以让学生测量小灯泡灯丝的电阻。
（5）用欧姆表测二极管的电阻，让学生了解二极管的单向导电性。
交换二极管的两极测电阻，一次电阻很大，一次较小。
由于欧姆表内部有电源，黑表笔为内部电源的正极，红表笔是负极。
当测到二极管电阻较小（导通）时，与黑表笔连接的是二极管的正极，由此可以判别二极管的极性。
5．二极管及其单向导电性：晶体二极管是由半导体材料制成的电学元件，熟悉图14—13—1中的二极管的外观、种类和符号；在电路中的符号如图所示，用图14—13—2中的实验可以了解它的单向导电性。
用多用电表探索黑箱内的电学元件
用多用电表探索黑箱内的电学元件【实验目的】1、知道多用表的使用常识，会正确使用欧姆档；2、知道二极管的单向导电性；3、掌握探索黑箱内电学元件的思路和方法。
【实验原理】1、将多种测量功能集中在同一块仪表中，构成多用表。
多用表亦称万用表，表示功能很多的意思。
而通常用得较多的还是三大功能：测量电流、电压和电阻。
它们是公用一个电流计，然后参照安培表、伏特表和欧姆表的不同原理，利用转换开关切入到不同的仪表电路构成的。
在每一个分支功能中，又还有不同量程或倍率可以选择，以保证测量范围的足够宽广。
图16-1就是多用表的面板示意图。
其下半部分的选择开关将测量的功能分为四个区：测电阻（标示Ω）、测直流电流（标示mA ）、测直流电压（标示V ）、测交流电压（标示V）。
它们在上半部分的表盘上则从上至下分别对应电阻（Ω）、直流电流和电压（）、交流电压（V）。
2、本实验还涉及一个特殊的电学元件——二极管，它的全称是晶体二极管，由两种不同类型的半导体经过特殊工艺烧结而成。
二极管的符号是如图16-2所示，它的最大特性是单向导电性：加上从“+”极到“－”极的电压时电阻很小，而加上从“－”极到“+”极的电压时电阻很大（通常认为不导通）。
3、如图16-3所示，我们要探索的黑箱外部有三个接线柱A 、B 和C ，黑箱的内部的元件则只有两个，但可能包含三种类型：电池、电阻和二极管（不超过三种，但不见得三种都有）。
探索元件的基本思路是：先用电压档测量三个接线柱之间有没有电压，并找出电池的连接位置。
再欧姆档正、反测量任意各接线柱之间的电阻，如果正、反向电阻明显不等，则表明有二极管，反之则只有电阻。
【实验器材】多用电表，黑箱，二极管，电源、小灯泡，开关和导线。
【实验步骤】1、了解二极管的单向导电性——a 、将学生电源、二极管、小灯泡和开关用导线连成回路，合上开关，观察灯泡的亮度情况；b 、断开开关，改变二极管的极性后再接入电路，合上开关，观察灯泡的亮度情况。
高考物理 一轮复习 实验十五 用多用电表探索黑箱内的电学元件课件
①__________________________________________； ②__________________________________________； ③__________________________________________； ④测量结束后，将选择开关旋到“OFF”挡． (2)接下来采用“伏安法”较准确地测量该电阻的阻值，所用实 验器材如图所示．其中电压表内阻约为5 kΩ，电流表内阻约为 5 Ω.图中部分电路已经连接好，请完成实验电路的连接．
(2)内部结构：多用电表是由一个小量程的电流表与若干元件 组成的，每进行一种测量时，只使用其中一部分电路，其他 部分不起作用． 将多用电表的选择开关旋转到电流挡，多用电表内的电流表 电路就被接通；选择开关旋转到电压挡或电阻挡，表内的电 压表电路或欧姆表电路就被接通．
2．测电阻原理 欧姆表测电阻的原理是闭合电路欧姆定律，欧姆表内部电路结 构如图所示．R 为调零电阻，红黑表笔短接，进行欧姆调零时， 指针满偏．根据闭合电路欧姆定律有 Ig＝Rg＋ER＋r，当红黑表
(9)忌把电池装反． (10)忌把电阻同其他电路联在一起进行测量． (11)忌把电池装在多用电表内长期不用． (12)多用电表不用时，忌选择开关置于欧姆挡． (13)忌只看读数不乘倍率． 2．用多用电表测黑箱时，一定要先用电压挡判断其内部有无 电源，确定无电源后才能使用欧姆挡测量．
误差分析 1．测电阻时，刻度线不均匀造成读数误差． 2．电池旧了电动势下降，会使电阻测量值偏大． 3．测电阻读数时，忘记乘以相应倍率．
实验器材 多用电表、电学黑箱、直流电源、开关、导线若干、小灯 泡、二极 管、定值电阻(大、中、小)三个．
实验步骤 1．观察多用电表的外形，认识选择开关的测量项目及量程. 2．检查多用电表的指针是否停在表盘刻度左端的零位置．若 不指零，则可用小螺丝刀进行机械调零． 3．将红、黑表笔分别插入“＋”“－”插孔． 4．如图甲所示连好电路，将多用电表选择开关置于直流电压 挡，测小灯泡两端的电压． 5．如图乙所示连好电路，将选择开关置于直流电流挡，测量 通过小灯泡的电流．
10.10 实验：用多用电表探索黑箱内的电学元件
10.10 用多用电表探索黑箱内的电学元件考点要求1．了解多用电表的测量项目，熟悉多用电表的表盘刻度、各旋钮作用及测量功能；2．掌握多用电表测量电阻、电压、电流的方法和步骤，能对多用电表进行正确读数；3．知道二极管的单向导电性，初步学会用多用电表探索黑箱内的电学元件．实验原理“电学黑盒”问题的分析方法：(1)电阻为零——两接线柱由无阻导线短接．(2)电压为零：盒内无电源；两接线柱中至少有一个与电源断路；两接线柱之间有电动势代数和为零的反串电池组．(3)电压最大——两接线柱间有电源．(4)正向和反向电阻差值很大——两接线柱之间有二极管．(5)有充放电现象(欧姆表指针先偏转，然后又回到“∞”刻度)——两接线柱之间有电容器．实验步骤⑴观察多用电表的外形，认识选择开关的测量项目及量程．⑵检查多用电表的指针是否停在表盘刻度左端的零位置，若不指零，则可用小螺丝刀进行机械调零．⑶将红、黑表笔分别插入“+、-”插孔．⑷将选择开关置于直流电压2.5 V挡，测1.5 V干电池的电压．⑸将选择开关置于交流电压250 V挡，测220 V交流电源的电压．⑹将选择开关置于直流电流100mA挡，测量1.5 V 干电池与200Ω电阻串联回路的电流．⑺将选择开关置于欧姆表的“×1”挡，短接红、黑表笔，调整调零旋钮，使指针指向欧姆表刻度的零位置．⑻将两表笔分别接触几欧、几十欧的定值电阻两端，读出欧姆表指示的电阻数值，并与标准值比较，然后断开表笔．⑼将选择开关置于欧姆表的“×100'’挡，重新进行欧姆表调零，然后测定几百欧、几千欧的电阻，并将测定值与标准值进行比较．⑽选择适当的量程测定灯丝、电炉丝和人体的电阻．注意事项1．机械调零：测电阻选挡前要注意电表指针是否指在左侧的电流零刻度线上（即电阻无穷大刻线上），否则会产生零误差．若发现不在电流零刻度线上，应用螺丝刀轻轻转动表盘下边中间的调整定位螺丝，使表针定位在电流零刻度线上．2．量程选择：利用欧姆挡可测量从0～∞的电阻阻值，由于其刻度线分度的变化是非线性的，且高阻区的刻度较密，电阻值不易读准；而接近零欧姆处虽然刻度较稀，读数误差小，但乘上相应的大倍率，误差同样会变大．所以测量时必须选择合适的挡，使表头指针尽可能停在中心值附近．3．欧姆调零：对于不同的欧姆挡，其内阻都是不相同的，因此用它测电阻时，每次换挡后和测量前都必须将两表笔短接，进行一次欧姆调零（注意：电阻挡的零位在刻度的右端）以防止测量时产生零误差．4．严禁在有电流流过的电阻上测阻值：在测电阻前，必须将待测电阻与电源断开，否则相当于在欧姆挡内又加了一个电源，这不仅会影响测量结果，还可能损坏表头．5．防止其它电阻并入：测量焊接在电器设备中的电阻前，一般须将待测电阻的一端焊下，以免受电路中其他并联电阻的影响而使读数变小；在测量单独的高值电阻时，也不应用两手分别将两表笔的金属端与待测电阻的两端捏在一起，以防止将几百千欧的人体电阻并入．6．读数：指针稳定后才能读数，且应将表针示数乘以选择开关所指的倍数．7．注意表笔极性：在测量一些有极性元件的等效电阻时（如：晶体管、电解电容等）必须注意表笔的极性：插入正插孔的红表笔与欧姆挡内电池的负极相连，为负表笔；插入负插孔的黑表笔与欧姆挡内电池的正极相连，为正表笔．若用多用电表来测电流、电压时，表盘上的“+”、“-”号相当于电流表、电压表的正、负接线柱．8．不能直接测额定电流、电压小的元件；欧姆挡的高阻挡，一般均采用6V～15V的电池，不能直接用来测耐压低的元件．9．选择开关的安全位置：多用电表在使用完毕后，应将挡位选择开关旋至交流电压最高挡，（使多用电表相当于一个阻值较大的电阻）或“OFF”挡．拔出表笔，以防止在欧姆挡时两表笔短接而白白消耗电池．典型例题【例1】如图10.10-1为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA，内阻r g=100Ω，调零电阻最大阻值R=500KΩ，串联的固定电阻R0=50Ω，电池电动势E=1.5V，用它测量电阻R x能准确测量的阻值范围是（）A．30KΩ～80KΩB．3KΩ～8KΩC．300Ω～800ΩD．30Ω～80Ω【例2】一学生使用多用电表测电阻，他在实验中有违反使用规则之处，他的主要实验步骤如下：1．把选择开关扳到“×1K”的欧姆挡上．2．把表笔插入插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在电阻刻度的零位上．3．把两根表笔分别与某一待测电阻的两端相接，发现这时读数较小．4．换用“×100”欧姆挡，发现这时指针偏转适中，随即记下欧姆数值．5．把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕．这个学生在测量时已注意到：待测电阻与其它元件和电源断开，不用手碰表笔的金属杆，这个学生在实验中违反了哪一或哪些重要的使用规则？【例3】测量电阻所用的欧姆表是根据定律制成的．如图10.10-2，某同学用多用电表的欧姆挡测电阻R1（阻值估计是几欧）及电路中的电阻R2（阻值估计近千欧）的阻值，他按规范的操作步骤测出R1的阻值后，立即将红、黑表笔分别接到图中A、B两点去测R2的阻值，他这样做的操作错误是：①；②．【例4】用多用电表欧姆挡（×100）测试三只晶体二极管，其结果依次如图10.10-3①、②、③所示，由图可知，图____中的二极管是好的，该二极管的正极是____端．【例5】(1)用多用电表测直流电流时，应把选择开关旋至标有处，并把多用电表联接到被测电路中．若测电压时，应把选择开关旋至标有处，并把多用电表与被测电路联．测直流电压和电流时，都必须把红表笔接在处，即电流从表笔流进．(2)如图10.10-4所示的Ⅰ、Ⅱ、Ⅲ三条线分别表示多用电表指针的指示位置．①将多用电表选择开关置于“×1”挡，Ⅰ的示数Ω，Ⅱ的示数Ω．②将选择开关置于直流“50V”挡，Ⅰ的示数为V，Ⅱ的示数为V，Ⅲ的示数为V．③选择开关置于直流“250V ”挡时，Ⅰ示数为V，Ⅱ的示数为V．图10.10-3图10.10-1 图10.10-2图10.10-4巩固练习1．在使用多用电表测电阻时，以下说法正确的是( ) A．使用前检查指针是否停在“Ω”的“∞”处B．每换一次挡位，都必须重新进行电阻调零C．在外电路中电流从黑表笔流经被测电阻到红表笔D．测量时，若指针偏转较小，应换用倍率较小的挡位来测量2．关于多用电表表面上的刻度线，下列说法中有错的是( ) A．直流电流表刻度线和直流电压刻度线都是均匀的，可以共用一刻度线B．电阻刻度是不均匀的C．交流电压刻度线是均匀的D．电阻刻度上的零刻度线与直流电流的最大刻度线相对应3．下列说法正确的是( ) A．欧姆表的测量范围是从零到无穷B．用不同挡次的欧姆表测量同一个电阻的阻值，误差是一样的C．用欧姆表测电阻时，指针越接近中央时，误差越大D．用欧姆表测电阻时，选不同量程时，指针越靠近右端时，误差越小4．调零后用“⨯10”挡测量一个电阻的阻值，发现指针偏转角度很小，正确的判断和作法是( ) A．这个电阻阻值很小B．这个电阻阻值较大C．为了把电阻值测得更准一些，应换用“⨯1”挡重新测量D．为了把电阻值测得更准一些，应换用“⨯100”挡重新测量5．用万用表欧姆挡测电阻，下列说法中那些是错误的( ) A．测量前必须调零，而且每测一次电阻都要重新调零B．每次换挡后都必须重新调零C．待测电阻如果是连在某电路中，应该把它先与其它元件断开，再进行测量D．两个表笔与待测电阻接触良好才能测得较准，为此应当将两只手分别将两只表笔与电阻两端紧紧的捏在一起6．实验桌上放着晶体二极管、电阻、电容器各一只，性能均正常，外形十分相似，现将多用表转换开关拨到R×100Ω挡、分别测它们的正负电阻加以鉴别；测甲元件时．R正=R反=0.5 kΩ，测乙元件时，R正=0.5 kΩ，R反=100 kΩ，测丙元件时，开始指针偏转到0.5 kΩ，接着读数逐渐增加，最后停在100 kΩ上，则甲、乙、丙三个元件分别是( ) A．电容、电阻、二极管B．电阻、电容、二极管C．电阻、二极管、电容D．二极管、电阻、电容7．一个多用电表的电池已使用很久了，但是转动调零旋钮时，仍可使表针调到零欧姆刻度，这时测量出的电阻值R测与所测电阻的真实值R真相比较，下列说法中正确的是( ) A．R测=R真B．R测>R真C．R测<R真D．无法判断8．关于多用电表，下列说法正确的是（）A．多用电表是电压表、电流表、欧姆表共用一个表头改装而成的B．多用电表无论是测电压、电流还是测电阻，红表笔的电势都高于黑表笔的电势C．多用电表的电压挡、电流挡和欧姆挡都是靠外部提供电流的D．用多用电表测电压、测电流和测电阻时，电流都是从红表笔流入的9．在如图10.10-5所示电路的三根导线中，有一根是断的，电源、电阻器R1、R2及另外两根导线都是好的．为了查出断导线，某同学想先将多用表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b 端和R2的c端，并观察多用表指针的示数．在下列选挡中，符合操作规程的是( )A．直流10V挡B．直流0.5A挡C．直流2.5VD．欧姆挡10．用多用电表的同一挡位测量热敏电阻和光敏电阻的阻值时．下列说法正确的是( ) A．测热敏电阻时，温度越高多用电表指针偏角越大B．测热敏电阻时，温度越高多用电表指针偏角越小C．测光敏电阻时，光照越弱多用电表指针偏角越大D．测光敏电阻时，光照越弱多用电表指针偏角越小图10.10-51、×10、3、4接图10.10-8。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
指向欧姆表刻度的零位置.
D.测量发现估计值不准,而将选择开关K置于欧姆挡的
调整欧姆零点的T “×100”挡,应重新调整___________________.
共 43 页 34
解析:使用仪器测量前要调零,多用电表测电阻,先要 进行电流调零(表笔断开电流为零,电阻为无限大),
然后进行电阻调零(表笔短接电阻为0,电流最大).
通常“红”表示电势高,“黑”表示电势低,多用电
表测电流､电压时,电流从红表笔进､黑表笔出,而作
为欧姆表使用,红表笔恰好与内电源负极相连,保证 电流从同一方向流进表头.欧姆挡每换一次挡位,都 改变了内电路,必须重新调整调整欧姆零点的旋钮 T.
共 43 页 35
点评:近年高考实验题多为一小一大,小题不一定为仪 器读数,大题也不一定为电学实验题.2007年高考
共 43 页
37
红表 A 笔接 黑表 B 笔接 测得 100 阻值 (Ω)
B A 100
B C
C B
A C 100 K
C A 60
100. 160 1K
共 43 页
38
100 (1)电阻接在________两点间,阻值为________Ω.
AB
(2)二极管接在________两点间,正极接在________ A AC
表
C.前者电流从红表笔流出万用表,后者电流从红表笔流出万用 表 D.前者电流从红表笔流出万用表,后者电流从红表笔流入万用 表
答案:A
共 43 页 30
3.实验桌上放着晶体二极管、电阻、电容器各一只, 性能均正常,外形十分相似,现将多用表转换开关拨
到R×100 Ω挡,分别测它们的正反电阻加以鉴别;
测甲元件时,R正=R反=0.5 kΩ,测乙元件时,R正=0.5
理科综合全国卷Ⅰ,小题考查示波器大大出乎意料,
叫“专家”大跌眼镜.
共 43 页
36
5.一电学黑箱中有A､B､C三个接线柱,两个接线柱间 最多只能接一个元件.黑箱内的元件是一只电阻和
一只二极管.某同学用正确的操作方法利用多用电
表的欧姆挡进行了6次测量,各次红､黑表笔的位置
和测得的阻值如下表所示.可以判定:
点的电阻,并记住红、黑表笔分别接哪一点.
(4)根据测量结果对黑箱内元件进行判断,画出结构示
意图.
共 43 页 12
实验完毕,将表笔从插孔中拔出,并将选择开关置于 \!OFF\"挡或交流电压最高挡.
共 43 页
13
解题技法
共 43 页
14
一､
实验注意事项
技法讲解
(1)测量电阻时,待测电阻要与别的元件和电源断开,
④用欧姆挡测量,黑表笔接C点,红表笔接B点有阻值,
阻值比第②步测的大;反接阻值最大.
画出箱内两个元件的接法.
共 43 页
41
解析:用电压挡测无示数说明无电源;用欧姆表测AC 间,正反不变说明为电阻;测AB间和BC间时调换时
读数相差大说明有二极管在AB间和BC间,因AC已
有电阻则二极管在AB间,由表笔与内部电源的接法
量值与标准值进行比较.
(10)选择适当的量程,测定灯丝、电炉丝和人体的电
阻.
共 43 页 11
2.探索黑箱内的电学元件 (1)用直流电压挡测量A、B、C三点间有无电压,注意
分析有电压、无电压分别说明什么?
(2)用欧姆挡测量无电压的两点间正、反接的电阻,看
电阻是否不变.
(3)用欧姆挡进一步测量两点正、反接电阻不等的两
可判断二极管极为A正B负.所以内部如右图所示.
共 43 页
42
答案:如解析图所示
共 43 页
43
共 43 页 7
(三)实验器材 多用电表、黑箱、导线、干电池、晶体二极管、电
阻、开关、小灯泡.
共 43 页
8
(四)实验步骤 1.练习使用多用电表
(1)观察多用电表外形,认识选择开关的测量项目及量
程.
(2)检查多用电表的指针是否停在表盘刻度左端的零
刻度位置,若不指零,则可用小螺丝刀进行机械调零.
(3)将红、黑表笔分别插入\!+\"\!-\"插孔.
kΩ,R反=100 kΩ,测丙元件时,开始指针偏转到0.5
kΩ,接着读数逐渐增加,最后停在100 kΩ上,则甲、 乙、丙三个元件分别是( )
共 43 页
31
A.电容、电阻、二极管 管
B.电阻、电容、二极
C.电阻、二极管、电容
容
D.二极管管具有单向导电性,正向电阻很小反向电阻很
用多用电表测黑箱内元件问题的思路
技法讲解
共 43 页
20
由上图作出初步判断后,再根据各待测两端的测量数 据进行逻辑判断,判断哪一种情况是两个元件串联
的数据,最终可以确定元件的位置.
共 43 页
21
典例剖析
共 43 页
22
【例2】 如图所示,盒子内装有导线、一个电源和几 个阻值相同的电阻组成的电路,1、2、3、4为接线
大;电容器充电时有电流而稳定后电流为零,而欧姆
表F内接有电源,因而刚开始给电容器充电时电流 大电阻示数小,稳定后电流为零,电阻示数为无穷大. 答案:C
共 43 页 32
4.如图所示为多用电表的示意图,其中S､K､T为三个 可调节的部件,现用此电表测量一阻值估计为几十
欧的电阻.测量的某些操作步骤如下,请将操作步骤
列选挡中符合操作规程的是( )
共 43 页
28
A.直流10 V挡 C.直流2.5 V挡
B.直流0.5 A挡 D.欧姆挡
答案:A
共 43 页
29
2.用万用表测直流电压U和测电阻R时,若红表笔插入万用表 的正(+)插孔,则( 笔流出万用表 B.前者电流从红表笔流入万用表,后者电流从红表笔流入万用 ) A.前者(测电压U)电流从红表笔流入万用表,后者(测R)从红表
实验十五 用多用电表探测黑箱内的电学元件
共 43 页
1
基础知识
共 43 页
2
(一)实验目的 1.会使用多用电表;
2.依据测量数据,推测电路结果及二极管的特性.
共 43 页
3
(二)实验原理 (1)多用电表的构成及功能
多用电表可以用来测量电流、电压、电阻等,并且每
一种测量都有几个量程,如图甲所示,上半部为表盘,
25
[答案] 见解析中图乙､丙
共 43 页
26
随堂· 训练
共 43 页
27
1.在如图所示电路的三根导线中,有一根是断的,电源 ､电阻器R1和R2及另外两根导线都是好的,为了查
出断导线,某学生想先将多用电表的红表笔直接接
在电源的正极a,再将黑表笔分别连接在电阻器R1
的b端,R2的c端,并观察多用电表指针的示数,在下
表头指针满偏,则有:Ig=E/(Rg+R+r),当红、黑表笔间 有未知电阻Rx时有I=E/(Rg+R+r+Rx),故每一个未知 电阻都对应一个电流值I,在刻度盘上都有一个偏转角 度对应,我们便可在刻度盘对应处,标有Rx的值;当 Rx=Rg+R+r时,I
Ig 2 ,
指针半偏,所以欧姆表内阻等
于R中.欧姆表刻度是不均匀的.
点.
共 43 页
39
6.黑箱上有三个接线柱A、B、C如图所示,已知里面 装的元件只有两个(可能的元件是电池、电阻或二
极管),并且两个接线柱间最多只接一个元件,现测
量结果如下:
共 43 页
40
①用直流电压挡测量A、B、C三点间均无电压. ②用欧姆挡测量,A、C间正、反接阻值不变.
③用欧姆挡测量,黑表笔接A点,红表笔接B点,有阻值;
且不要用手接触表笔.
(2)合理选择欧姆挡的量程,使指针尽可能指在表盘中
央位置附近,使读数比较准确.
(3)使用完后应拔出表笔,不要将选择开关置于欧姆挡,
以防电池漏电.
共 43 页 15
(4)用多用电表探索黑箱内的电学元件时,多用电表的 两表笔要与接点保持稳定接触.
(5)用多用电表探索黑箱内的电学元件实验时,首先要
(4)将选择开关置于直流电压2.5 V挡,测1.5 V干电池
的电压.
共 43 页 9
(5)将选择开关置于交流电压250 V挡,测220 V交流 电源的电压.(一定要注意安全,手指不能接触红黑
表笔前端的金属杆)
(6)将选择开关置于直流电流100 mA挡,测量1.5 V干
电池与200 Ω电阻串联回路的电流.
补充完整.
共 43 页
33
A.检查多用电表的指针是否停在表盘刻度左端的零位
调整机械调零S 置.若不指零,则应调节可调部件_______________旋
钮使指针指零;
“+” “-” B.将红､黑表笔分别插入________､________插孔;
C.将选择开关K置于欧姆表的________挡,短接红､黑 ×1 表笔,转动欧姆表的________________旋钮,使指针 调整欧姆零点的T
用多用电表直流电压挡确定黑箱内有无电池.如果
箱内有电池,则绝对不能用多用电表的欧姆挡去测
各接线柱间的电阻,否则容易烧坏多用电表.
共 43 页
16
典例剖析
共 43 页
17
【例1】 在使用多用电表的欧姆挡时,下列现象与事 实相符的有( )
A.如果待测电阻不跟别的元件断开,测量值一定偏大
B.测量电阻器的电阻时,若红、黑表笔在电表上插错,
表盘上有电流、电压、电阻等各种量程的刻度;下
半部为选择开关,它的四周刻着各种测量项目和量
程;另外,还有欧姆表的调零旋钮、机械调零旋钮和
