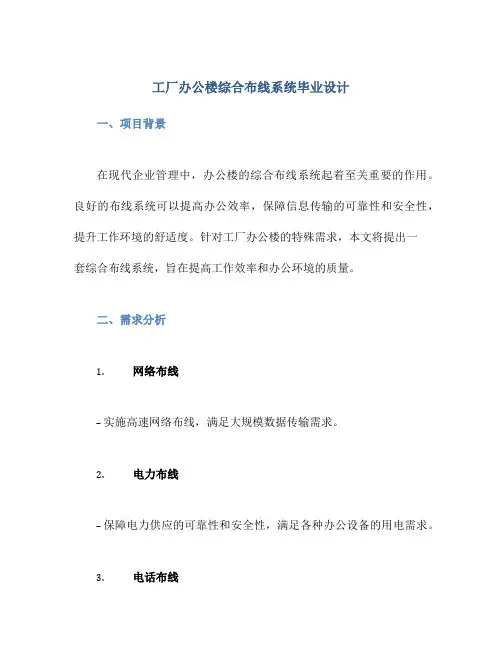

工厂办公楼综合布线系统毕业设计
工厂办公楼综合布线系统毕业设计一、项目背景在现代企业管理中，办公楼的综合布线系统起着至关重要的作用。
良好的布线系统可以提高办公效率，保障信息传输的可靠性和安全性，提升工作环境的舒适度。
针对工厂办公楼的特殊需求，本文将提出一套综合布线系统，旨在提高工作效率和办公环境的质量。
二、需求分析1.网络布线–实施高速网络布线，满足大规模数据传输需求。
2.电力布线–保障电力供应的可靠性和安全性，满足各种办公设备的用电需求。
3.电话布线–提供稳定的电话线路，保障通讯的畅通。
4.安全监控系统–布置安全监控设备，确保办公楼内部的安全。
三、系统设计1.网络布线设计–利用CAT5E及以上标准的网线进行布线，各楼层设立网络中心，保证信号传输的稳定性和速度。
2.电力布线设计–采用专业电力线路布置，进行合理的电路分布和负载平衡，确保电力供应的稳定性。
3.电话布线设计–采用CAT6标准网线进行电话线路的布置，建立电话线分机，保证通讯畅通。
4.安全监控系统设计–设立监控摄像头，安装安全监控软件，实现对办公楼内的全方位监控。
四、系统实施1.网络布线实施–按照设计方案进行网线布线，连接网络交换机和各终端设备。
2.电力布线实施–进行电力线路的铺设和接线，确保供电的正常运转。
3.电话布线实施–连接电话线路，设置电话分机，建立通讯网络。
4.安全监控系统实施–安装监控摄像头，连接监控软件，实现对办公楼内部的实时监控。
五、系统测试与调试1.网络测试–进行网络速度测试，保障网络连接畅通。
2.电力测试–检测电力线路的供电情况，确保供电的稳定性。
3.电话通讯测试–进行电话线路的通讯测试，确保通讯的畅通。
4.安全监控系统测试–模拟各种情况下的监控效果，确认监控系统的有效性。
六、系统维护与管理1.定期检查–对布线系统进行定期检查，确保各项设备的正常运转。
2.问题处理–针对布线系统出现的问题，及时处理并维护。
3.数据备份–对关键数据进行定期备份，确保数据的安全性。

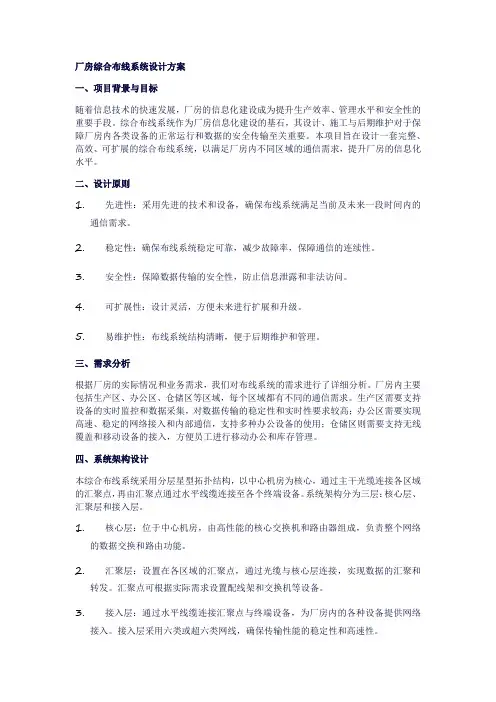

一套超完整的厂房综合布线设计方案
厂房综合布线系统设计方案一、项目背景与目标随着信息技术的快速发展，厂房的信息化建设成为提升生产效率、管理水平和安全性的重要手段。
综合布线系统作为厂房信息化建设的基石，其设计、施工与后期维护对于保障厂房内各类设备的正常运行和数据的安全传输至关重要。
本项目旨在设计一套完整、高效、可扩展的综合布线系统，以满足厂房内不同区域的通信需求，提升厂房的信息化水平。
二、设计原则1.先进性：采用先进的技术和设备，确保布线系统满足当前及未来一段时间内的通信需求。
2.稳定性：确保布线系统稳定可靠，减少故障率，保障通信的连续性。
3.安全性：保障数据传输的安全性，防止信息泄露和非法访问。
4.可扩展性：设计灵活，方便未来进行扩展和升级。
5.易维护性：布线系统结构清晰，便于后期维护和管理。
三、需求分析根据厂房的实际情况和业务需求，我们对布线系统的需求进行了详细分析。
厂房内主要包括生产区、办公区、仓储区等区域，每个区域都有不同的通信需求。
生产区需要支持设备的实时监控和数据采集，对数据传输的稳定性和实时性要求较高；办公区需要实现高速、稳定的网络接入和内部通信，支持多种办公设备的使用；仓储区则需要支持无线覆盖和移动设备的接入，方便员工进行移动办公和库存管理。
四、系统架构设计本综合布线系统采用分层星型拓扑结构，以中心机房为核心，通过主干光缆连接各区域的汇聚点，再由汇聚点通过水平线缆连接至各个终端设备。
系统架构分为三层：核心层、汇聚层和接入层。
1.核心层：位于中心机房，由高性能的核心交换机和路由器组成，负责整个网络的数据交换和路由功能。
2.汇聚层：设置在各区域的汇聚点，通过光缆与核心层连接，实现数据的汇聚和转发。
汇聚点可根据实际需求设置配线架和交换机等设备。
3.接入层：通过水平线缆连接汇聚点与终端设备，为厂房内的各种设备提供网络接入。
接入层采用六类或超六类网线，确保传输性能的稳定性和高速性。
五、点位规划与布局根据厂房的平面布局和通信需求，我们对点位进行了合理规划。
大型工厂综合布线设计方案教学文稿
**垃圾焚烧厂综合布线设计方案南通金辉电子科技有限公司2015-12**垃圾焚烧厂综合布线设计方案第一章需求分析随着计算机网络和通信技术的飞速发展，新世纪的建筑业也将发生巨大的变化，智能信息化建筑已成为代表建筑高科技含量的代名词。
网络化综合布线系统是建筑工程的重要内容和组成部分，在实际的工作需求中，政府涉及使用到语音通信，互联网、政务内网网以及其他的专业网，另外还有视频监控的需求，因此本次综合布线系统工程的主要目标，是在新厂周围对原有的线路设施等进行规范化处理，建成能够满足数据和视频传输需要的开放性多功能基础平台，未来可扩充。
1.1.1项目概况使用上分为周界视频及门卫监控中心，工厂四周线路所设计的布线含语音以及网络布线、网络接口。
在主要的路口和进出口布防监控探头。
1.1.2综合布线项目要求1、布线系统遵从国际（ISO/IEC 11801）标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构；2、布线系统支持语音、图像、数据等综合信息的高质量传输，并能够适应各种不同类型不同厂家的电脑及网络产品；3、布线的信息出口采用国际标准的RJ45插座，统一线路规格和设备接口，使任意信息点都能接插不同类型的终端设备;4、易于管理。
面板、配线架有明显标识，机房线路管理、维护方便。
1.2 项目设计目标兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。
灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。
所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。
可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。
大型工厂综合布线设计方案.
**垃圾焚烧厂综合布线设计方案南通金辉电子科技有限公司2015-12**垃圾焚烧厂综合布线设计方案第一章需求分析随着计算机网络和通信技术的飞速发展，新世纪的建筑业也将发生巨大的变化，智能信息化建筑已成为代表建筑高科技含量的代名词。
网络化综合布线系统是建筑工程的重要内容和组成部分，在实际的工作需求中，政府涉及使用到语音通信，互联网、政务内网网以及其他的专业网，另外还有视频监控的需求，因此本次综合布线系统工程的主要目标，是在新厂周围对原有的线路设施等进行规范化处理，建成能够满足数据和视频传输需要的开放性多功能基础平台，未来可扩充。
1.1.1项目概况使用上分为周界视频及门卫监控中心，工厂四周线路所设计的布线含语音以及网络布线、网络接口。
在主要的路口和进出口布防监控探头。
1.1.2综合布线项目要求1、布线系统遵从国际（ISO/IEC 11801）标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构；2、布线系统支持语音、图像、数据等综合信息的高质量传输，并能够适应各种不同类型不同厂家的电脑及网络产品；3、布线的信息出口采用国际标准的RJ45插座，统一线路规格和设备接口，使任意信息点都能接插不同类型的终端设备;4、易于管理。
面板、配线架有明显标识，机房线路管理、维护方便。
1.2 项目设计目标兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。
灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。
所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。
可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
**垃圾焚烧厂综合
布线设计方案
南通金辉电子科技有限公司
2015-12
**垃圾焚烧厂综合布线设计方案
第一章需求分析
随着计算机网络和通信技术的飞速发展，新世纪的建筑业也将发生巨大的变化，智能信息化建筑已成为代表建筑高科技含量的代名词。
网络化综合布线系统是建筑工程的重要内容和组成部分，在实际的工作需求中，政府涉及使用到语音通信，互联网、政务内网网以及其他的专业网，另外还有视频监控的需求，因此本次综合布线系统工程的主要目标，是在新厂周围对原有的线路设施等进行规范化处理，建成能够满足数据和视频传输需要的开放性多功能基础平台，未来可扩充。
1.1.1项目概况
使用上分为周界视频及门卫监控中心，工厂四周线路所设计的布线含语音以及网络布线、网络接口。
在主要的路口和进出口布防监控探头。
1.1.2综合布线项目要求
1、布线系统遵从国际（ISO/IEC 11801）标准和邮电部、建设部标准，布线系统采用国际标准建议的星型拓扑结构；
2、布线系统支持语音、图像、数据等综合信息的高质量传输，并能够适应各种不同类型不同厂家的电脑及网络产品；
3、布线的信息出口采用国际标准的RJ45插座，统一线路规格和设备接口，使任意信息点都能接插不同类型的终端设备;
4、易于管理。
面板、配线架有明显标识，机房线路管理、维护方便。
1.2 项目设计目标
兼容性：综合布线是完全独立的而与应用系统相对无关，可以适用于多种应用系统。
开放性：系统应采用开放式体系结构，符合多种国际上现行的标准，对多数著名厂商的产品都是开放的，并支持所有通信协议。
灵活性：系统应采用标准的传输线缆和相关连接硬件，模快化设计，所有通道都是通用的。
所有设备的开通及更改均不需改变布线线路，并可灵活多变组网。
可靠性：系统应采用高品质的材料和组合压接的方式构成一套高标准的信息传输通道，每条通道都要采用专用仪器测试链路阻抗及衰减率，以保证其电气性能。
应用系统应采用点到点端接，任何一条链路故障均不影响其它链路的运行，从而保证整个系统的可靠运行。
先进性：系统布线方式合理。
所有布线均应采用世界上最新通信标准，并为同时传输多路实时多媒体信息提供足够的余量。
经济性：统一考虑闭路电视系统、网络系统、通信系统，统一设计，统一施工，统一管理。
避免重复劳动和设备占用。
可维护性：系统设计应科学合理，做到维护简单、方便。
故障影响范围尽可能小。
第二章综合布线系统整体设计
2.1布线系统的结构
综合布线都采用树型拓扑结构。
该结构下的每个分支子系统都是相对独立的单元，对每个分支子系统的改动都不影响其它子系统。
综合布线采用模块化的结构。
按每个模块的作用，可把它划分成6个部分，如图所示。
这6个部分可以概括成“一间、二区、三个子系统”，即：
◆设备间
◆工作区
◆管理区
◆水平子系统
◆干线子系统
◆建筑群子系统
这六个部分中的每一个都相互独立，可以单独设计，单独施工。
更改其中一个子系统时，均不会影响其它子系统
2.2综合布线设计标准
2.2.1 国际标准
《建筑与建筑群结构化布线系统设计规范》GB50311-2000
《建筑与建筑群结构化布线系统工程施工及验收规范》GB50312-2000
《工业企业通信设计规范》
《中国建筑电气设计规范》
《高层民用建筑设计防火规范》
相关厂家产品设计、选型、施工、验收手册说明的标准
第三章综合布线系统设计
3.1工作区子系统
包括所有用户实际使用区域。
共设外网数据点、监控探头13路。
3.1.1 工作区数据点设置原则
在办公场所按每个办公桌1个语音，2路数据点的数量配置（冗余部分可以作为备份数据点用）。
门卫室配置专网数据点，监控汇聚点，配备视频监控接口.
3.2水平子系统
水平子系统是由建筑物各管理间至各工作区之间的电缆构成。
为了满足高速率数据传输，数据、语音传输选用光纤及超五类非屏蔽四对双绞线，围墙各点所需水平电缆均采用套管暗线敷设，具体长度按实际场所计算。
3.3管理子系统
管理子系统连接水平电缆和垂直干线。
是综合布线系统中关键的一环，常用设备包括快接式配线架、理线架、跳线和必要的网络设备。
每个楼层设置网络暗埋式机箱。
3.4垂直干线子系统
垂直干线子系统由连接设备间与各层管理间的干线构成。
其任务是将各楼层管理间的信息，传递到设备间并送至最终接口。
垂直干线的设计必须满足用户当前的需求，同时又能适合用户今后的要求。
为达此目的，采用主备份2条链路实现。
3.5设备间子系统
设备间子系统是整个布线系统的中心单元，网络汇集中心交换平台和电话主机房设备均设置在一层楼梯间位置，实现每层楼汇接来的电缆的最终管理。
根据综合布线所需主要设备列表如下：
3.6工作电源配置方案
所有的弱点箱（即管理子系统）均需配备交流引入，配置空开和多功能插座。
同时必须引入接地线。
设备中心电源要求更高，在实际容量考虑应该兼顾照明、空调、防火、防潮等设备的需求。
同时必须引入接地线。
监控设备数据点同时必须配置交流电源。
3.7水平子系统布线要求
走线方式分采用地下管槽走线方式
这种方式适应于有密集的地面型信息出口的情况，建议先在地面垫层中预埋金属线槽或线槽地板。
主干槽从弱电竖井引出，沿走廊引向设有信息点的各房间，再用支架槽引向房间内的信息点出线口，强电线路可以与弱电线路平等配置，但需分隔于不同的线槽中，这样可以向每一个用户提供一个包括数据、话音、不间断电源、照明电源出口的集成面板，真正作到在一个清洁的环境中，实现办公自动化。
第4章承载业务介绍
4.内网
统一的以网络连通为主的信息平台，实现各互联骨干网络的互联。
内部组网图与过去没有变化
4.2视频监控
基于宽带互联网的图像远程监控、传输、存储及管理。
利用网络，将分散、独立的图像采集点进行联网，实现跨区域的统一监控、统一存储、统一管理，为有视频监控需求的各行业用户提供全新、直观、扩大视觉和听觉范围的管理工具。
4.5综合办公信息化
综合办公业务是基于固定网络和移动网络，针对使用的PC和移动终端，搭建支持综合办公应用系统，提供公文处理、工作安排、信息发布和应用、邮件、单位通信录等功能，以及会议和商旅服务，可满足随时随地的办公需求。
