红外模块使用
一、模块描述
该传感器模块对环境光线适应能力强，其具有一对红外线发射与接收管，发射管发射出一定频率的红外线，当检测方向遇到障碍物（反射面）时，红外线反射回来被接收管接收，经过比较器电路处理之后，绿色指示灯会亮起，同时信号输出接口输出数字信号（一个低电平信号），可通过电位器旋钮调节检测距离，有效距离范围 2～30cm，工作电压为3.3V-5V。
该传感器的探测距离可以通过电位器调节、具有干扰小、便于装配、使用方便等特点，可以广泛应用于机器人避障、避障小车、流水线计数及黑白线循迹等众多场合。
二、模块参数说明
1 当模块检测到前方障碍物信号时，电路板上绿色指示灯点亮电平，同时OUT端口持续输出低电平信号,该模块检测距离2～30cm，检测角度35°，检测距离可以通过电位器进行调节，顺时针调电位器，检测距离增加；逆时针调电位器，检测距离减少。
2、传感器主动红外线反射探测,因此目标的反射率和形状是探测距离的关键。
其中黑色探测距离最小,白色最大;小面积物体距离小,大面积距离大。
3、传感器模块输出端口OUT可直接与单片机IO口连接即可，也可以直接驱动一个5V继电器；连接方式：VCC-VCC;GND-GND;OUT-IO
4、比较器采用LM393，工作稳定输出信号好
5、可采用3-5V直流电源对模块进行供电。
当电源接通时，红色电源指示灯点亮；
6、具有3mm的螺丝孔，便于固定、安装；
7、电路板尺寸：3.5CM*1.5CM
8、每个模块在发货已经将阈值比较电压通过电位器调节好，非特殊情况，请勿随意调节电位器。
三、模块接口说明（4线制）
1 VCC 外接3.3V-5V电压（可以直接与5v单片机和3.3v单片机相连）
2 D0 数字量输出接口（0和1）
3 GND 外接GND
4 A0 模拟量输出接口。
红外测温模块的原理及应用
红外测温模块的原理及应用1. 红外测温模块的原理红外测温模块是一种通过红外辐射技术来测量温度的设备。
它利用物体对红外辐射的吸收能力与其温度成正比的特性，通过测量物体发出的红外辐射能量来确定物体的温度。
1.1 基本原理红外测温模块通常由红外传感器、信号处理器和显示器等组成。
红外传感器负责接收物体发出的红外辐射，将其转化为电信号。
信号处理器将电信号经过处理后转化为温度数值，并发送给显示器显示出来。
1.2 温度测量原理红外测温模块利用物体对红外光吸收的特性来测量其温度。
温度高的物体通常会辐射出更多的红外辐射能量，低温物体则辐射能量较少。
红外传感器能够接收到物体发出的红外辐射，通过测量红外辐射的强度来估算物体的温度。
2. 红外测温模块的应用红外测温模块具有非接触、快速、精确等特点，因此被广泛应用于各个领域，以下列举了几个常见的应用场景：2.1 工业领域•温度监控：在工业生产过程中，使用红外测温模块可以实时监测设备的温度，及时发现异常情况并采取相应的措施，以保证设备的正常运行。
•金属加热：红外测温模块可以用于金属加热过程的控制，通过监测加热物体的温度，调节加热功率和时间，实现对金属加热过程的精确控制。
•焊接检测：利用红外测温模块可以对焊接过程中的温度进行实时监测，确保焊接质量和产品的稳定性。
2.2 医疗领域•体温测量：在医疗机构中，通过红外测温模块可以快速测量患者的体温，非接触式的测量方式更加卫生，并且可以减少交叉感染的风险。
•热成像诊断：红外测温模块可以用于医学上的热成像诊断，通过测量人体表面的温度分布，可以分析出体表部位的病理情况，并提供诊断依据。
2.3 安防领域•温度告警：在安防监控系统中，使用红外测温模块可以监测特定区域的温度，一旦温度超过设定的阈值，系统会自动发出告警信号，以便及时采取措施。
•热成像监控：利用红外测温模块可以实现对周围环境的热成像监控，通过检测物体的热辐射，可以判断是否有人或物体进入受控区域，及时发现安全隐患。
红外接收头模块的使用
红外接收头模块的使用红外接收头模块是一种常用的电子元件，其主要功能是接收红外线信号并将其转换为电信号。
它在很多电子设备中都有广泛的应用，如电视遥控器、空调遥控器、安防监控系统等。
本文将介绍红外接收头模块的使用方法及其相关注意事项。
一、红外接收头模块的基本原理红外接收头模块通过接收红外线信号，将其转换为电信号。
它由红外接收器、前置放大电路和解码电路等组成。
红外接收器是模块的核心部件，它能够感知红外线信号并将其转换为微弱的电流信号。
前置放大电路用于放大红外接收器输出的微弱电信号，以便后续的解码电路能够准确解析。
解码电路则负责将电信号转换为数字信号，以便后续的处理。
1. 连接电源：将红外接收头模块的电源引脚连接到适当的电源引脚上，确保电源的正负极性正确。
2. 连接数据线：将红外接收头模块的数据引脚连接到要接收红外线信号的电子设备上，如电视机、空调等。
注意检查数据线的连接是否牢固。
3. 设置工作模式：根据需要，设置红外接收头模块的工作模式。
通常，红外接收头模块提供多种工作模式可供选择，如自动接收模式、手动接收模式等。
4. 接收信号：当红外接收头模块接收到红外线信号时，会输出相应的电信号。
用户可以通过后续的处理电路或程序来对接收到的信号进行解析和处理。
三、红外接收头模块的注意事项1. 确保红外接收头模块与要接收红外线信号的设备之间没有遮挡物，以免影响信号的接收效果。
2. 避免将红外接收头模块放置在强光照射的地方，以免光线干扰信号的接收。
3. 根据红外接收头模块的规格和性能要求，选择合适的电源电压和工作电流。
4. 在使用过程中，注意保持红外接收头模块的清洁和防尘，以免影响其正常工作。
5. 注意防止静电干扰，避免将红外接收头模块暴露在静电较强的环境中。
红外接收头模块的使用简单而实用，可以方便地接收红外线信号。
通过合理的连接和设置，用户可以根据自己的需求进行信号接收和处理。
同时，使用时需要注意一些事项，以确保模块的正常工作和信号的准确接收。
vjc红外测障模块使用说明
vjc红外测障模块使用说明VJC红外测障模块是一种用于实现物体检测和障碍物避免的传感器模块。
它使用红外线信号进行测量，能够精确地探测物体的距离和方向。
在这篇使用说明中，我们将介绍如何正确地使用VJC红外测障模块。
1.模块的连接首先，我们需要将VJC红外测障模块连接到我们的硬件平台上。
模块有四个引脚：VCC、GND、OUT、EN。
VCC和GND需要连接到供电电源上，OUT需要连接到我们的控制引脚上，EN是模块的使能引脚，可以选择是否使用。
根据我们的硬件平台和需求，正确地连接这些引脚。
2.基本工作原理VJC红外测障模块工作的基本原理是利用红外线发射管和接收管之间的反射来检测物体的存在。
红外线发射管发射出红外线，当有物体遮挡时，红外线将被反射回来并被接收管接收到。
模块通过测量接收到的红外线的强度来判断物体的存在和距离。
3.输出信号处理VJC红外测障模块的输出信号是模拟信号，通常是一个电压值。
我们需要将这个电压值进行适当的处理，以便于我们的控制系统进行进一步的判断和控制。
可以使用模拟转数字转换器（ADC）将模拟信号转换为数字信号，并根据一定的阈值进行判断。
4.阈值的确定阈值的确定非常重要，它决定了我们对物体存在与否的判断。
我们需要根据实际情况和需求，通过一些实验来确定适合的阈值。
一般情况下，可以通过阈值的上下限来判断物体的存在与否。
5.应用场景VJC红外测障模块广泛用于各种物体检测和障碍物避免的场景。
例如，可以将模块安装在机器人上，用于检测前方是否有障碍物，并进行避让。
同时，也可以应用在门禁系统中，检测门口是否有人或物体进入。
6.注意事项在使用VJC红外测障模块时，需要注意以下事项：-确保正确连接模块的引脚，避免短路或连接错误。
-在使用过程中保持模块表面的光洁，避免物体或尘土的附着影响测量结果。
-在使用时应注意避免遮挡模块红外线的发射和接收，避免干扰信号的正常工作。
7.总结VJC红外测障模块是一种用于物体检测和障碍物避免的传感器模块。
红外接收头模块的使用
红外接收头模块的使用红外接收头模块是一种常见的电子元件，它具有接收和解码红外信号的功能。
在日常生活中，我们经常会见到红外接收头模块的应用，比如电视遥控器、空调遥控器、无线门铃等等。
它通过接收红外线的信号，并将其转化为电信号，从而实现遥控器与设备之间的通信。
以下将介绍红外接收头模块的使用方法以及其在各个领域中的应用。
我们来了解一下红外接收头模块的基本使用方法。
一般来说，红外接收头模块由三个引脚组成，分别是VCC、GND和OUT。
其中，VCC和GND分别连接电源的正负极，OUT则连接到控制电路。
在使用红外接收头模块之前，我们需要先了解一下它的工作原理。
红外接收头模块是通过接收红外线的信号来实现遥控功能的，所以在使用时需要将其朝向需要控制的设备。
当我们按下遥控器上的按钮时，红外接收头模块会接收到红外线的信号，并将其转化为电信号，然后通过OUT引脚输出给控制电路，从而实现设备的控制。
红外接收头模块在各个领域中都有着广泛的应用。
首先，它在家庭生活中的应用非常广泛。
比如，我们可以通过红外接收头模块与电视遥控器配对，实现对电视的开关、音量、频道等功能的控制。
此外，红外接收头模块还可以与空调遥控器配对，实现对空调的温度、风速、模式等参数的调节。
另外，红外接收头模块还可以用于无线门铃，当有人按下门铃按钮时，红外接收头模块会接收到信号，并触发门铃的响应。
除了家庭生活，红外接收头模块还在工业领域中有着广泛的应用。
比如，在自动化生产线上，红外接收头模块可以用于检测产品的位置和状态，从而实现对生产过程的控制和监测。
此外，红外接收头模块还可以用于安防监控系统，通过接收红外线的信号，实现对入侵者的检测和报警。
总的来说，红外接收头模块是一种非常常见且实用的电子元件。
它通过接收和解码红外信号，实现了设备之间的无线通信。
无论是在家庭生活中还是在工业领域中，红外接收头模块都发挥着重要的作用。
通过了解红外接收头模块的使用方法和应用领域，我们可以更好地理解它的工作原理，并能够更好地应用它来实现各种功能。

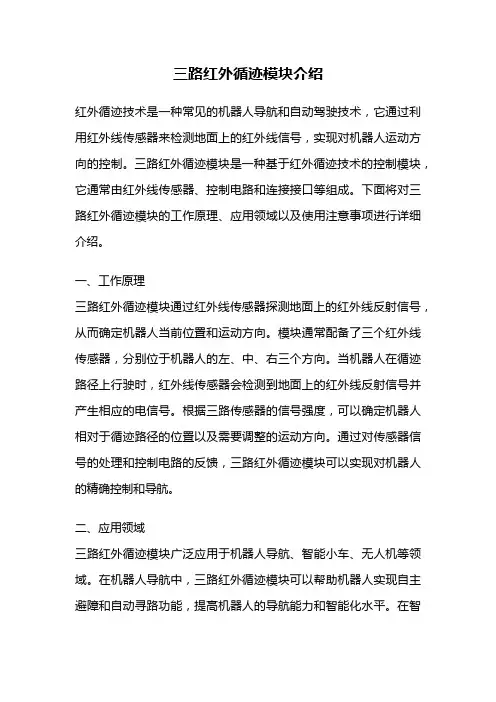

三路红外循迹模块介绍
三路红外循迹模块介绍红外循迹技术是一种常见的机器人导航和自动驾驶技术，它通过利用红外线传感器来检测地面上的红外线信号，实现对机器人运动方向的控制。
三路红外循迹模块是一种基于红外循迹技术的控制模块，它通常由红外线传感器、控制电路和连接接口等组成。
下面将对三路红外循迹模块的工作原理、应用领域以及使用注意事项进行详细介绍。
一、工作原理三路红外循迹模块通过红外线传感器探测地面上的红外线反射信号，从而确定机器人当前位置和运动方向。
模块通常配备了三个红外线传感器，分别位于机器人的左、中、右三个方向。
当机器人在循迹路径上行驶时，红外线传感器会检测到地面上的红外线反射信号并产生相应的电信号。
根据三路传感器的信号强度，可以确定机器人相对于循迹路径的位置以及需要调整的运动方向。
通过对传感器信号的处理和控制电路的反馈，三路红外循迹模块可以实现对机器人的精确控制和导航。
二、应用领域三路红外循迹模块广泛应用于机器人导航、智能小车、无人机等领域。
在机器人导航中，三路红外循迹模块可以帮助机器人实现自主避障和自动寻路功能，提高机器人的导航能力和智能化水平。
在智能小车领域，三路红外循迹模块可以用于控制小车沿着指定路径行驶，实现自动驾驶和遥控驾驶功能。
在无人机领域，三路红外循迹模块可以用于控制无人机在空中精确飞行，实现自主导航和巡航功能。
三、使用注意事项1. 红外线传感器的灵敏度和角度范围需要根据具体应用场景进行调整和配置，以确保传感器能够准确检测到地面上的红外线信号。
2. 红外线传感器需要与控制电路进行连接，通常通过数字引脚或模拟引脚进行数据传输和控制信号的交互。
3. 三路红外循迹模块的控制电路需要根据具体需求进行编程和调试，以确保模块能够正确识别红外线信号并实现准确的导航控制。
4. 在使用过程中，应注意避免模块与其他电子元件的干扰，以免影响红外线传感器的探测效果和模块的正常工作。
5. 在安装和使用过程中，应注意保护红外线传感器，避免受到外界光线、灰尘或其他物体的干扰，以确保传感器的准确性和稳定性。
红外传感实验操作步骤及数据分析(无测试实图)
4.实验数据分析
（1）
内容
项目
未阻断
被阻挡
电压值
AD值
电压值
AD值
J5对射输出1接口
0.17
无
1.15
无
J6对射输出2接口
0.18
无
2.04
无
J2对射输出1接口
3.26
230
1）以所测量的电压为参考，分析AD值的误差情况—小—。
2）以观测到的AD值为参考，分析电压的误差情况—小—。
3）红外光被阻挡对红外对射传感器的影响—大—。
4）红外光被阻挡对外红外反射传感器的影响—大—。
（6）将万用表的红表笔接入j6对射输出2接口，黑表笔不变。重复2-4的步骤，观测红对射传感器2（入口）的情况，则在正常和被阻挡是分别为—0—，—0—。
（7）观察场景模拟实验，模拟场景中出现一辆车开过来阻挡了入口的红外线，红外对射输出状态的入口情况—1—，测试实图参考图5-15b。
3.红外反射传感模块测试
2.91
252
J3对射输出2接口
2.92
230
2.48
196
J10反射AD输出1接口
3
236
2.99
242
J11反射AD输出2接口
2.6
204
259
201
场景（出入口）
（对射）
0
入口0
出口1
场景（车位）
（反射）
0
0
（2）表5-1获得的数据情况分析。
根据表5-1获得的情况分析，以下分析涉及的D值与电压的关系参考第1单元式1-1.
HC-SR501人体红外感应模块说明书
深圳市创联发科技有限公司HR-SR501人体红外感应模块HR-SR501是基于红外线技术的自动控制模块，采用德国原装进口LHI778探头设计，灵敏度高，可靠性强，超低电压工作模式，广泛应用于各类自动感应电器设备，尤其是干电池供电的自动控制产品。
电气参数产品型号HR-SR501人体感应模块工作电压范围直流电压4.5-20V静态电流<50uA电平输出高3.3 V /低0V触发方式L不可重复触发/H重复触发(默认重复触发)延时时间5-200S(可调)可制作范围零点几秒-几十分钟功能特点:1、全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。
2、光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应。
3、温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
4、两种触发方式：（可跳线选择）a、不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自动从高电平变成低电平；b、可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
5、具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。
此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。
(此时间可设置在零点几秒—几十秒钟)。
6、工作电压范围宽：默认工作电压DC4.5V-20V。
7、微功耗:静态电流<50微安，特别适合干电池供电的自动控制产品。
8、输出高电平信号：可方便与各类电路实现对接。
红外接收头模块的使用
红外接收头模块的使用
红外接收头模块是一种用于接收红外线信号的电子元件，通常
用于遥控器、红外感应器和其他红外控制设备中。
使用红外接收头
模块时，需要注意以下几个方面：
1. 连接，首先，将红外接收头模块与电路板或其他电子设备连接。
通常情况下，红外接收头模块会有三个引脚，分别是电源（VCC）、地（GND）和信号输出（OUT）。
需要将这三个引脚正确连
接到电路板或其他设备上。
2. 电源，红外接收头模块通常需要外部供电，一般工作电压在
3V至5V之间。
在连接电源时，务必注意极性，避免接反导致损坏
模块。
3. 编程，如果需要在微控制器或单片机中使用红外接收头模块，通常需要编写相应的程序来读取和解码红外信号。
这涉及到红外信
号的解调和解码过程，需要根据具体的红外协议来进行编程。
4. 测试，在连接和编程完成后，需要进行测试以确保红外接收
头模块正常工作。
可以使用红外遥控器向模块发送红外信号，并通
过微控制器或单片机读取和解码信号来验证模块的功能。
5. 应用，最后，根据具体的应用需求，将红外接收头模块集成到相应的设备中，例如遥控器、红外感应器等，并进行相应的调试和优化。
总的来说，使用红外接收头模块需要注意连接、电源、编程、测试和应用等方面，确保模块能够正常工作并满足实际需求。
希望这些信息能够帮助到你。
红外遥控学习模块在空调控制的应用说明电脑RS232口控制红外遥控
红外遥控学习模块在空调控制的应用说明 电脑RS232口控制红外遥控学习模块控制空调典型应用电路:电路说明1. 该电路与电脑主机配合总共可以对最多28个红外遥控按键进行学习和发射.2. 可以控制3路红外发射管同时发射,安装在不同的3个方向.3. 为了能更好控制空调,一体化红外接收头应采用亿成光电的金属外壳红外接收头PIC-331LM如下图红外接收头购买联系方式:亿成光电深圳赛格广场二楼2108室电话: 83681812 83681792联系人: 马惠贞4. 红外发射管采用亿光电子的IR333,如果需要大角度的可以选用正负40度的.5. 模块晶振必须采用11.0592MHz6. +5v直流供电7. 有指示灯显示,绿灯是发射和学习指示,红灯是错误指示在正式应用时最好加上指示灯.红外遥控学习模块参考图：以上图片仅供参考,产品以实物为准模块具有8个引脚，定义如下1．X2: 接晶振一端，晶振必须用11.0592M2．X1: 接晶振另一端3．CI/B: 控制指令输入端，也作模块内部忙状态指示一个控制指令由双字节组成，即控制指令本码和控制指令反码,波特率9600, N81格式格式如下：每一位的时间要比较精确，为104uS左右，否则命令接收将不可靠！控制指令反码是控制指令本码求反,控制指令本码与控制指令反码之间时间间隔必须大于2ms小于100ms.支持以下56条指令0x00—0x1b对应28路红外控制指令0x80—0x9b对应28路红外学习指令不在此范围的指令一律为无效命令在不送指令时此引脚也作模块内部忙标志，若为低电平表示模块忙，主机不能发命令注意: 主机在模块忙时发命令由于此引脚为低电平模块也收不到,直到模块忙完主机才能发新的命令建议：两个指令之间的时间间隔不得小于200ms,保证被控设备有足够时间处理4．+5: 接5V直流电源，电源范围4.6—5.5v,纹波<20mv5. ERR: 错误提示，为高电平表示没有错误，低电平有错误在以下任何情况下会显示错误，命令接收错误收到了指令码但没收到指令反码无效命令红外学习错误此引脚的错误提示状态会持续到下一次接收到了正确的命令或红外学习正确了6．IROU: 红外遥控输出。
红外模块通信协议说明
红外测温模块通信协议说明一、RS-232/RS-485红外测温模块通信使用RS-232/RS-485串行通信总线接口。
通信协议使用ModBus协议，缺省为RTU 模式。
1、传输模式本通信采用RTU（远程终端单元）模式，每个8bit字节包含2个4bit的十六进制字符。
2、字节格式一个字节由11个bit位组成，1个起始位（0），8个数据位（D0~D7），1个奇偶校验位（无,置为1），1个停止位（1）。
详细信息如图所示：3、帧格式整个消息帧必须作为一个完整的数据流传输，一个帧由1个字节的地址码，1个字节的控制码，1个字节的数据长度域，n个字节的数据域（0<=n<=60），最后是2个CRC校验码。
详细信息如图所示：a、地址的分配情况是：00：广播地址01~247：从设备地址b、控制码的格式是：D7：0-正常回应1-异常回应D6：0-由主站发出的命令帧1-由从站发出的应答帧D5~D0：请求及应答功能码0x03：读数据（读目标温度、目标温度及环境温度，读地址、通信速率、辐射率）0x06：写数据（写地址、通信速率、辐射率）c、数据长度是指传送的数据域的长度。
d、数据域包括数据标志和传送的数据。
数据标志是读写数据的类别，有：0x00：地址0x01：通信速率（0-1200bps 1-2400bps 2-4800bps 3-9600bps 4-19200bps）0x02：辐射率（缺省值为0.950）0x03：目标温度（为实际温度*10）0x04：目标温度（为实际温度*10）、环境温度（为实际温度*10）0x05: 系统信息<b0(1:目标温度低) b1(1:目标温度高) b2(1:环境温度低) b3(1:环境温度高)f、校验码使用的是CRC校验方式，占用2个字节。
4、传输a、在发送帧信息之前，先发送1~4个字节FEHb、所有数据项都先传送低位字节，后传送高位字节c、每次通信都由主站发送命令帧开始，被请求的从站根据控制码作出响应收到命令帧后的响应延迟时Td：20ms<= Td <=500ms字节之间停顿时间Tb：Tb<=500msd、差错控制采用了字节之间的偶校验以及对帧的CRC（纵向信息校验和）方式e、传输速率：1200、2400、4800、9600bps，缺省值为9600bps示例：例1．主请求读目标物温度:地址(0x01) 功能码(0x03) 数据长度(0x01) 数据标识(0x03) CRC校验(49 B0)从应答（目标温度30.0度(300<0x12C>)）：地址(0x01)功能码(0x43)数据长度(0x03)数据标识(0x03)数据(0x2C 0x01)CRC校验(41 69)例2．设置地址地址(0x00) 功能码(0x06) 数据长度(0x02) 数据标识(0x00) 地址(0x01) CRC校验(88 44)从应答(广播地址不应答)例3．设置通讯速率地址(0x01)功能码(0x06)数据长度(0x02)数据标识(0x01)通讯速率(0x03<9600bps>) CRC校验(19 F9) 从应答地址(0x01)功能码(0x46)数据长度(0x01)数据标识(0x01)CRC校验(5D 20)二、SPI1.外部控制MCU为主机，模块为从机。
