浆砌块石挡土墙施工方案
浆砌块石挡墙施工方案
浆砌块石挡墙施工方案篇一:浆砌块石挡墙施工方案(２57６字)为保证桥头锥坡、涵洞八字墙破除、开挖后路基稳定，保证行车安全，须对开挖后的路基予以支护。
根据连霍加宽郑州段的施工经验,拟采用浆砌块石挡墙方案，具体施工如下：一、原材料准备1、石料浆砌石砌筑用石料（主要是块石）选用质地均匀、坚硬、无裂缝、不易风化的石料,石面无风化屑、泥迹、污垢，尽量选用较大的石块砌筑，块石应大致方正，无锋楞凸角，顶面及地面应较为平整,其厚度不宜小于20ｃｍ,宽度及长度均不小于其厚度。
施工用石料主要以拆除后的原八字墙块石为主。
2、水泥1）采用普通硅酸盐水泥。
2)水泥进场应有产品合格证和出厂检验报告,进场后应对强度、安定性及其他必要的性能指标进行取样复试。
其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》(GB17５)等的规定。
当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试,并按复试结果使用。
不同品种的水泥不得混合使用。
3、砂１)砂采用中砂或粗砂并应过筛。
砂的质量标准应符合混凝土工程相应材料的质量标准。
2)砂的最大粒径:用于砌筑片石、粗料石时,不宜超过㎜。
3）砂的含泥量：含泥量应不大于5%。
４)水:宜采用饮用水，当采用其他水源时，应按有关标准对其进行化验,确认合格使用。
4、砂浆1)砂浆的类别和强度等级应符合设计规定。
2)砂浆的配合比应通过实验确定,可采用质量比或体积比,并应满足国家现行标准《公路桥梁施工技术规范》(ＪＴJ041)中13、２、3的砂浆技术要求。
３)砂浆应有良好的和易性，圆锥体沉入度50ｍｍ~７0mm,气温较高时可适当增大。
5、机体设备１）机具:砂浆强制搅拌机、小推车、筛子、铁锹、洒水喷壶、磅秤、托灰板、半截大桶、橡皮锤、大铲、小手锤、抹子、皮数杆等。
2）安全防护设施：脚手架（适用于高档墙)、安全帽、安全带、防护手套。
3)计量检测用具：水平尺、塞尺、小线、靠尺、坡度尺。
二、确定浆砌块石挡墙位置、尺寸1、开挖后的路基断面应成一平面,稍微倾斜，坡比介于１０:1和5：1之间。

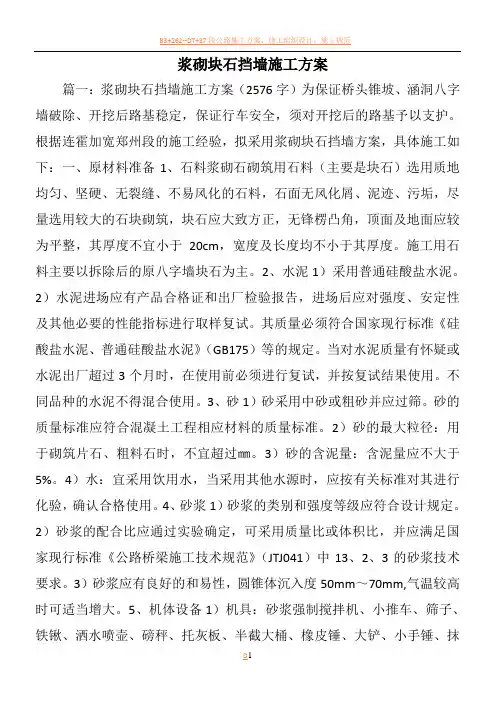

浆砌块石挡墙施工方案
浆砌块石挡墙施工方案篇一：浆砌块石挡墙施工方案（2576字）为保证桥头锥坡、涵洞八字墙破除、开挖后路基稳定，保证行车安全，须对开挖后的路基予以支护。
根据连霍加宽郑州段的施工经验，拟采用浆砌块石挡墙方案，具体施工如下：一、原材料准备1、石料浆砌石砌筑用石料（主要是块石）选用质地均匀、坚硬、无裂缝、不易风化的石料，石面无风化屑、泥迹、污垢，尽量选用较大的石块砌筑，块石应大致方正，无锋楞凸角，顶面及地面应较为平整，其厚度不宜小于20cm，宽度及长度均不小于其厚度。
施工用石料主要以拆除后的原八字墙块石为主。
2、水泥1）采用普通硅酸盐水泥。
2）水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能指标进行取样复试。
其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定。
当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。
不同品种的水泥不得混合使用。
3、砂1）砂采用中砂或粗砂并应过筛。
砂的质量标准应符合混凝土工程相应材料的质量标准。
2）砂的最大粒径：用于砌筑片石、粗料石时，不宜超过㎜。
3）砂的含泥量：含泥量应不大于5%。
4）水：宜采用饮用水，当采用其他水源时，应按有关标准对其进行化验，确认合格使用。
4、砂浆1）砂浆的类别和强度等级应符合设计规定。
2）砂浆的配合比应通过实验确定，可采用质量比或体积比，并应满足国家现行标准《公路桥梁施工技术规范》（JTJ041）中13、2、3的砂浆技术要求。
3）砂浆应有良好的和易性，圆锥体沉入度50mm～70mm,气温较高时可适当增大。
5、机体设备1）机具：砂浆强制搅拌机、小推车、筛子、铁锹、洒水喷壶、磅秤、托灰板、半截大桶、橡皮锤、大铲、小手锤、抹子、皮数杆等。
2）安全防护设施：脚手架（适用于高档墙）、安全帽、安全带、防护手套。
3）计量检测用具：水平尺、塞尺、小线、靠尺、坡度尺。
二、确定浆砌块石挡墙位置、尺寸1、开挖后的路基断面应成一平面，稍微倾斜，坡比介于10：1和5：1之间。
7浆砌块石挡土墙施工方案
7浆砌块石挡土墙施工方案
1.施工前准备工作：
1.1确定挡土墙施工地点，进行地质勘测和土壤分析，评估施工难度和需求。
1.2绘制挡土墙的设计图纸，包括墙体的高度、宽度、坡度以及排水系统等细节。
1.3确定材料清单和施工工艺流程，准备施工所需的材料和设备。
2.挡土墙基础施工：
2.1根据设计要求，开挖基础的沟槽，保证其深度和宽度符合设计要求。
2.2清理基槽，去除杂物和松散土壤，确保基槽底部平整。
2.3浇注混凝土基础，根据设计要求控制混凝土的配比和浇筑强度。
2.4在基础上设置防渗膜，确保挡土墙基础的防水性能。
2.5根据设计要求进行基础的压实处理，保证基础的稳定性。
3.挡土墙主体施工：
3.1按照设计图纸，在基础上搭建钢筋柱或墙体支撑结构，保证其垂直和水平度。
3.2准备石块和砂浆，按设计图纸要求进行石块的排序和堆放。
3.3使用砂浆将石块逐层黏贴在墙体支撑结构上，保证石块之间的粘结和墙体的整体性。
3.4按照设计要求设置排水系统，包括排水管道和排水孔，确保挡土墙的排水功能。
3.5在挡土墙的表面涂刷保护漆或防水涂料，提高墙体的抗水和抗风蚀能力。
4.施工验收及后续工作：
4.1完成挡土墙的主体施工后，进行墙体的验收，检查其垂直度、水平度和整体质量。
4.2进行挡土墙的稳定性分析和评估，确保其能够承受设计要求下的荷载和地震力。
4.3在挡土墙上进行绿化和美化处理，包括植物种植、景观设计等，提高挡土墙的环境效益。
4.4定期对挡土墙进行维护和修缮，包括检查排水系统、石块的粘结情况等，保持其长期稳定和使用寿命。
浆砌石挡墙施工方案
浆砌石挡墙施工方案一、施工方法本段挡墙采用平行流水作业法施工。
基坑采用挖机配合人工开挖,基础埋置深度及分段长度应按图纸及规范规定进行。
浆砌片石挡墙,砌体应分层自下而上进行砌筑,砌筑上层时,不应振动下层。
另外严格按照图纸及规范进行反滤层,泄水孔的施工。
二、基础开挖1、基础开挖之前通知监理工程师,并对基础平面位置和现有的地面标高测量。
首先对挡土墙基础位置进行清表或清淤泥,并将表层土体清除运走;为便于开挖后的检查校核,基础的控制桩应延长至基坑外加以固定。
2、基础开挖采用机械开挖,人工配合清理,开挖过程中要认真对照设计提供地质资料,判别土体的地质情况,根据实际地质情况放好边坡度,并做好边坡可靠的支撑防护,基坑宽度每侧要较设计基底宽50cm 左右。
三、挡土墙砌筑1、挡土墙砌筑前先进行施工放样,砌筑时应先两面立杆挂线或样板挂线,外面线应顺直整齐,逐层收坡;砌筑过程中经常校正线杆,以保证砌体各部尺寸符合图纸要求。
2、片石一般采用爆破或楔劈法开采的石块,厚度不应小于150mm(卵形和薄片者不得采用)。
用做镶面的片石,应选择表面较平整、尺寸较大者,并应稍加修整。
石料在使用前要浇水润湿,表面有泥土、水锈等杂物时要清洗干净,风化片石严禁使用。
3、砌体应自下而上逐层砌筑,直至墙顶。
砌体应分层坐浆砌筑,砌筑上层时,不应振动下层,不在已砌好的砌体上抛掷滚动、翻转和敲击石块。
对于基础的第一层砌块时如基底为岩层或砼基础,应先将基底表面清洗、湿润,再坐浆砌筑;如基底为土质,可直接坐浆砌筑。
4、片石分层砌筑,一般2-3cm组成一个工作层,每一个工作层应大致找平。
应选用具有比较整齐的大尺寸石块作为角隅石或镶面石,长和短的石块应交错铺在同一层并和帮衬石、腹石交错锁结。
各工作层竖缝应相互错开,不得贯通。
平缝与竖缝宽度不大于40mm,可以用厚度不比缝宽大的石片填塞宽的竖缝,且石片应被砂浆包裹。
砌块要错缝、坐浆挤紧、嵌缝料和砂浆饱满,无空洞、宽逢、大堆砂浆填隙和假缝。
浆砌块石挡土墙主要施工工艺
浆砌块石挡土墙主要施工工艺一、土方开挖1、河道土方的开挖采用大型挖土机、推土机等进行施工，土方开挖沿河道走向进行开挖，基坑开挖应充分考虑时空效应，采用长向分段分层开挖。
2、土方开挖边坡坡度根据实际的现场地质资料，采取适当的放坡度。
3、土方机械开挖采用分层接力退挖法施工，每层土方开挖预留约10米宽的土阶供挖掘机停留。
土阶边缘放坡度须根据地质条件进行放坡，坡度应大于1:1，各层的挖掘机同时向后推进，边挖边将土挖掘到上一层，传递到地表后，由地表挖掘机边挖土边装车，如此均衡连续进行，直至开挖至河道底标高，然后再按设计要求进行河道底的施工处理。
4、土方外运：挖掘机械开挖的余泥通过上、下层挖掘机之间的传递运送到地表装车外运。
余泥外运主要采用随挖随装的弃土至土方堆场，全部使用自卸汽车作为运输工具，余土不准在基坑边进行堆放。
二、软基处理施工1、对于淤泥质地段则必须进行地基处理，地基处理方法为打木桩。
木桩间距为50×50cm，桩长为4m或6m，木桩尾径为Ф100mm。
桩中间填大石，石面浇10cmC15素混凝土。
2、木桩一般采用落叶松、红松、云南松和杉木，木桩尾径不小于100mm，长为4m~6m。
原木要求挺直，不得有腐朽、虫害等疵点。
3、木桩制作前应去皮去枝，将桩尖削成对称的三棱或四棱，长度为直径的1.5倍，桩顶应平整。
4、沉桩时先用人工扶直，由挖掘机轻压入500mm后再进行垂直度的校正，最后，由挖掘机直接压入至设计标高。
5、木桩沉桩完毕后在木桩桩间回填大石，石料材质应均匀，不易风化、无裂纹。
6、最后按要求在石面上浇筑10cmC15素混凝土。
三、挡墙施工浆砌块石挡土墙的主要施工方法如下：（一）砌石挡土墙施工工艺流程复测定位→基坑开挖→15#混凝土基础→浆砌片石墙身→勾缝→养护（二）砌石挡土墙的主要施工方法1.材料：使用直径大于20cm，厚度大于15cm的片石，砂浆所用的水泥、砂等材料符合混凝土工程相应材料的质量标准。
M7.5浆砌块石挡土墙砌筑施工方法
1、对土质基槽应保持干燥.雨天基槽内积水应随时排除，对受水浸泡的基底土(特别是松淤泥)应全部予以清除，并换以好土回填 (或以碎石(砾)石夯填) 至设计标高。
2、挖基时如发现与设计不符的软弱地基，承载力不足时应通过变更设计程序，采取措施后方可施工。
3、采用倾斜地基时，应按设计倾斜挖槽，不行用填补法筑成斜面。
4、在岩体破碎或土质松软，有水地段，宜择分段集中施工。
1、砌筑基础前，应将基底松软，风化表面清除干净，然后铺满砂浆，石质基坑内，基础紧靠坑壁砌筑，并插浆塞满间隙，使之结成整体；对土质基坑或风化软石基坑，在雨季施工时，应于基槽挖至设计高程，立即回填级配沙石。
(2、重力式挡土墙分段砌筑，必须按设计要求 10m-20m 间距，留出 2cm 宽伸缩缝，外墙面 1:0.12，内墙面 1:0.5 的坡度砌筑平整，缝成直线，为此可设立临时标准样架作准绳，使墙面正直整齐。
1、砌体出地面后，砌缝强度容许(胶结强度达到 70%)即可及时回填。
内摩擦角大于 30 度，重度=18KN/m3 时，分层夯实，密实度大于 94%，墙后填料中的树皮，草根等杂物应清除干净。
2、挡土墙在砌筑过程中，必须随时掌握砌到一定高度后按设计要求尺寸位置设置泄水孔，并在进水孔墙背做好反滤防渗隔水设施，从第一排泄水孔至顶上一排泄水孔回填 50cm 厚砂卵石，第一排泄水孔进水口以下应铺设一层 20cm 厚的不透水夯实土层;反滤层第一排泄水孔应高于沟底 0.3m 设置。
1、石砌体用的水泥、块石、砂及水等要求质地均匀，水泥不失效，砂石洁净，水中不先得含有对水泥有害的物质。
2、石料强度不得低于 25Mpa，无裂缝，不易风化。
3、块石最不边长及中间厚度不小于 25cm，宽度不超过厚度的二倍。
用于镶面时，应凿去棱凸角，表面凹陷部分不得超过 2cm。
@4、砂浆强度不低于 M10，拌和均匀，色泽一致，稠度适当，和易性适中。
1、砌体石块应互相咬接，砌缝砂浆饱满，砌缝宽度一般不大于 3cm，上下层错缝距离不小于 8cm，并应尽量使每层石料顶面自身形成一个较平整的水平层，或通过适当的调整，每隔 70cm-120cm 找平一次，作为一个较平整的水平层。
浆砌块石挡墙施工技术方案
浆砌块石挡墙施工技术方案一、浆砌块石挡墙施工工艺流程框图测量放样 开工申请测量放样资料人机料等准备 基坑开挖 检查签认 墙体砌筑 放样挂线 石料清洗 设置沉降伸缩缝、泄水孔墙后回填 墙面勾缝 清理现场 竣工验收二、浆砌块石挡墙施工方法1、挡土墙基础放样基础埋深超过1.20m段，放样时注意放坡，边坡保证1：0.33的放坡系数。
2、基础开挖（1）基础采用挖掘机结合人工开挖的方法，并设置排水沟，每隔30-50m 设集水井，排水沟设1%的坡度，集中流向集水井。
（2）基础开挖完成后，必须经晒干、压实，并测量土基密实度，符合设计要求后，方能进行下道工序施工，否则，必须征得设计单位同意方能进入下道工序。
（3）挡墙基槽开挖不得扰动基底原状土，如有超挖，应回填原状土，并按道路击实标准夯实；确保基槽边坡稳定，防止塌方；做到排降水设施。
保持基底干槽施工；对坑穴、树穴应回填砂石、石灰土，夯实处理，以免基底不均匀沉陷；对基底淤泥、腐植土应清理干净，回填好土或石灰夯实。
3、垫层施工垫层施工必须满足设计要求，并经夯实后方能进行下道工序施工，夯实前采用人工夯实和机械夯实等方法。
4、浆砌块石基础浆砌块石基础石料要求较高，故风化石质不准用该基础工程，在施工中必须切实按施工规程办理，要求大面朝下，小面朝上，并严格控制基础的几何尺寸，石与石之间的孔隙，要求砂浆饱满，保证其整体性。
5、浆砌块石挡墙（1）挡墙砌筑范围内必须根据设计图纸沉降缝处设置坡度尺，以保证沉降缝的位置与挡墙砌筑质量。
（2）本工程为料石砌筑挡墙，故必须选石质好的石料作为基材，其抗压强度及压碎值必须符合设计要求，否则不准用于本工程，石料尺寸宜采用300-400mm的石料，厚度不小于200mm。
（3）墙除石质要求外，主要是砂浆质量和砌筑方法。
本工程严禁用括浆法，应采用挤浆方法一即先铺砂浆，再砌石块，使石块与石块有砂浆连接。
（4）同一层大小应相对一致，因此在岸上粗加工时，应分层加工集中堆放。
浆砌片石挡土墙专项施工方案
浆砌片石挡土墙施工方案一、工程概况根据设计施工图的要求，全线挡土墙分为路堤挡土墙和路田分隔墙。
其中堤挡土墙长度为74米，平均高度4米，合计266.4m3;路田分隔墙1045米，高度为1~1.5米，合计1410.1m3. 材料为M7.5水泥砂浆砌筑MU40片石石料应坚固不宜风化，其最小厚度不小于150mm，挡土墙表面原浆勾缝。
二、材料要求：1.石料应符合设计规定的类别和强度，石质应均匀，不易风化，无裂纹；石料强度、试件规格及换算应符合设计要求，石料强度的测定应按现行规程执行。
片石一般是用爆破或楔劈法开采的石块，卵形和薄片者不得采用。
用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。
2.水泥水泥进场应有产品合格证和出厂检验报告，进场后应对强度、安定性及其他必要的性能试指标进行取样复试。
其质量必须符合国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定。
根据国家现行标准《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定，当对水泥质量有怀疑或水泥出厂超过3个月时，在使用前必须进行复试，并按复试结果使用。
不同品种的水泥不得混合使用。
3.砂（1）、砂采用XX河XX砂场河砂。
砂的质量标准应符合混凝土工程相应的质量标准。
（2）、砂的最大粒径：用于砌筑片石时的砂，最大粒径不宜超过5mm。
（3）、砂的含泥量：因本工程砌筑砂浆强度等级为M7.5，因此砂的含泥量应不大于5%。
4. 水砌筑砂浆所用的水宜采用饮用水，当采用其他水源时，应按有关标准确认合格后使用。
砂浆按设计规定，片石挡土墙砌筑采用强度等级为M7.5的水泥砂浆砌筑、沟缝、抹面，砂浆的配合比应通过试验确定，砂浆应有良好的和易性，圆锥体沉入度—，气温较高时可适当增大。
三、施工工艺及流程1、基础测量放线根据设计图纸，按围墙中线、高程点测放挡土墙的平面位置和纵断高程。
精确测定出挡土墙基座主轴线和起讫点，伸缩缝位置，每端的衔接是否顺直，并按施工放样的实际需要增补挡土墙各点的地面高程，并设置施工水准点，在基础表面上弹出轴线及墙身线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浆砌块石挡土墙施工方案
一．编制依据
1．《万县至梁平高速公路两阶段施工图设计》第二册
2．重庆高等级公路建设指挥部发《技术规范》
3．《公路桥涵施工技术规范》
4．其它有关标准及规定。
二．工程概况
K48K24+750+100~K48+11524+800路肩衡重式仰斜式挡土墙，全长15m50m，最大砌筑高度为7m5m，最矮砌筑高度为2m，墙身及基础均为M7.5水泥砂浆砌筑。
总工程量为：80m3.三．施工人员配置
工程师一名，施工员一名，质检员一名，安全员一名，技术工人20人，辅助工人10人。
四．施工机械设备配置
CA T-200B，挖掘机一台，JQ350砂浆搅拌机一台。
五．施工方法
1．基础开挖的位置、深度，基底尺寸符合设计图要求，基础的轴线位置，应经校核无误后开挖。
轴线控制桩应延长至基坑外加以固定。
2．挖基时基底土不得扰动或被水浸泡。
挖至接近基底标高时，应保留10~20cm一层，在基础施工前突击挖出，并整平夯实，经监理工程师同意后，随即砌筑基础。
3．在基坑内设置集水坑与集水沟排水时，应设在基础范围以外。
4．基础的地基承载力必须满足图纸要求，严禁超挖回填虚土。
5．岩层倾斜的基底可作成台阶，使承重面与重力线垂直，纵横向台阶按高1m ，最低平台宽部小于2 m ，其余平台宽部小于1.5 m ,设置。
6．岩层基底挖至标高并检验合格后，应加以湿润，铺一层厚度2~3 cm 水泥砂浆封底。
7．砌体材料应符合设计要求，砂浆配合比应严格按施工配合比控制，砂浆应随拌随用，保持适宜的稠度，一般宜在3~4小时内使用完毕，气温超过30℃时宜在2~3小时内使用完毕。
8．砌筑砌体基础的第一层时，如基底为土质，可直接坐浆砌筑；如基底为岩层或在砼上砌筑时，应先将表面加以清洗、湿润，再坐浆砌筑。
9．砌体顶面应用砂浆抹平，以防止地面水冲刷和渗入。
10．砌体应分层砌筑,砌筑上层时部应振动下层，不准在已砌好的砌体上抛掷、滚动翻转或敲击石块。
11．块石应平砌，并根据墙高进行层次配料，每层石料高度大致齐平。
外围定位行列和镶面石，应丁顺相间或二顺以丁排列，丁石伸进墙心部小于25cm ,当厚度为60cm或更薄时，丁石应伸至整个墙伸，砌缝部超过3cm,上下层竖缝开距离不得小于8cm，不得在丁石的上下方布竖缝。
12．沉降缝严格按设计要求贯通整个断面（包括基础）铺放在每隔1~15m处，用沥青麻絮填塞紧密。
六．施工进度安排
基槽开挖计划15天完成，挡墙砌筑计划30天完成，总工期45天完成该挡土墙的施工任务，即2000年6月10日至2000年7月25日。
七．施工程序
实地放样—挡墙轴线、标高—基础开挖—基础墙身砌筑—沉降缝处理、勾缝—回填夯实。
八．质量安全保证措施
1．坚持“质量第一，预防为主”的方针，提高全体职工的质量意识。
严格各级岗位责任制，把好施工质量关，确保工程质量合格率100%，质量优良率85%，创优质工程。
2．健全质量保证体系，加强组织监督、检查，建立健全质量领导小组。
3．编制创优规划，明确创优目标，坚持目标管理，明确质量目标责任。
4．严格施工纪律，贯彻执行技术标准，严格执行操作规程和工艺标准。
书面向参加施工的人员进行技术交底，对关键工序的质量通病提出预控措施。
5．严格执行质量监督（检查）制度，隐蔽工程坚持由下至上的进行质量自检、互检、层层把关。
6．加强安全教育，安检部门定期定期向工人上安全课。
7．坚持安全生产检查制度，经理部每月检查一次，队每半月检查一次，分队每周检查一次，工班日检查，发现问题及时处理不留后患。
万梁高速公路K合同段2003.8.8。
