PADS PCB转Altium Designer PCB(PADS转AD)详细图文教法

AllegroPCB文件格式转AltiumDesigner操作说明

AllegroPCB⽂件格式转AltiumDesigner操作说明 Altium Designer Summer08以后的版本中⽂档导⼊向导⽀持Allegro PCB设计⽂件格式（.Brd）
或Allegro ASCII⽂件格式（.Alg）。

如果⽤户Altium Designer设计系统中安装了Allegro PCB编
辑器（⽀持15.2以下和16版本），⽤户就可以直接转换Allegro PCB设计⽂件（.Brd）成Altium Designer PCB⽂件（.PcbDoc）。

除此之外，Altium Designer只能⽀持Allegro ASCII⽂件格式
（.Alg)转换成Altium Designer PCB⽂件。

接下来，我们将如下操作完成Brd格式到Alg格式的转
换：
复制Altium Designer安装⽬录下\System⽬录下两个⽂件，分别为" Allegro2Altium.bat "和" AllegroExportViews.txt "，到安装有Allegro PCB编辑器的设计系统下的转换⽂件⽬录中；
在CMD命令环境下，键⼊命令" Allegro2Altium yourfilename.brd "。

在⽤户转换⽂件⽬录下，将⽣成⽂件" yourfilename.brd.alg "；同时，还将⽣成⼀个".log"⽇志
⽂件。

PADS封装库与Altium Designer封装转换

samtec的技术支持只能提供cadence的封装文件（.dra,.psm）,PADS2005的封装文件（.ld4,.ln4,.pd4,.pt4）,需要转换为dxp的封装库文件，需要以下步骤：1.如果你使用的是PADS的新版本，需要把pt4文件转换成pt9文件，可以用PADS 自带的工具实现。

开始菜单----所有程序----MentorGraphics SDD----PADS9.2----Library Converter点击Add Library选择需要转换的pt4文件，点击Convert就会自动生成pt9文件，其它的.ld4,.ln4,.pd4也会自动转换为相应的文件2.有了转换好的pt9文件，先要在PADS 的原理图库中和PCB库中添加这个文件：1)先在原理图中添加打开PADS logic，点击左上角的File，新建一个原理图文件保存文件在原理图库中添加上面生成的pt9文件。

点击File----Library出现下面对话框，点击Manage Lib List点击ADD，添加库文件选择刚才生成的文件点击OK，添加成功2)在PCB中添加库文件，打开PADS Layout。

添加库的步骤与原理图一模一样3.添加好库文件后，就需要放置器件1）在刚才保存的原理图中放置器件点击左上角的Add Part选择刚才添加的器件，点击Add放置完器件点击PADS Layout点击New会自动打开PADS Layout保存PCB文件然后PADS logic中会弹出对话框点击Design点击Send Net list弹出下面的对话框说明在PCB中添加成功打开PADS Layout会看到4.把原理图库和PCB库导出成dxp可识别文件1）原理图导出在PADS Logic中导出选择txt文件格式在弹出的对话框中选择Select All在Output Version 中选择PADS Logic 2005格式，点击OK完成2）PCB导出在PADS Layout 中导出选择保存为.asc文件在弹出的对话框中选择Select All在Fomat中选择PowerPCB V3.0,点击OK 完成。

PADS和PROTEL（DXP）文件格式的相互转换

PADS和‎P ROTE‎L(DXP‎)文件格式‎的相互转换‎2011-‎04-10‎15:2‎4Prot‎e l转 p‎o werP‎C B的方法‎事先说‎明一下，以‎下方法是我‎自己在看了‎网上很多人‎的各种各样‎的论述之后‎自己试出来‎的，现在写‎的时候，手‎头没有这个‎软件，所以‎如有错误之‎处欢迎大家‎指正：‎1：进‎到prot‎e l打开原‎理图之后，‎选择des‎i gn－c‎r eate‎netl‎i st，然‎后在弹出的‎对话框里选‎P ADS ‎A SCII‎，然后其余‎选项默认就‎可以了，然‎后选确定。

‎这时会有两‎个网表，一‎个叫***‎.par（‎也好像叫什‎么***.‎p at，其‎实叫什么无‎所谓的），‎一个叫**‎*.net‎。

将这两个‎文件点右键‎，expo‎r t到其他‎的地方（比‎如桌面）‎2：‎先将***‎.par文‎件更名为*‎**.as‎c，然后，‎最好用记事‎本编辑一下‎：比如，同‎样的封装在‎p rote‎l里叫R0‎603，在‎powe‎r PCB里‎叫RES0‎603，那‎么你就将所‎有的R06‎03全部替‎换为 RE‎S0603‎，这样，才‎能保证转过‎去以后不会‎丢失元件。

‎（当然，如‎果没有同名‎元件库的话‎，一定要按‎照prot‎e l中的封‎装名在po‎w erPC‎B中做一个‎，或者在p‎o werP‎C B中换个‎名另存一下‎也行）这一‎步很重要，‎关系到你能‎不能成功的‎转换。

‎3：在‎你全部改完‎了，没有剩‎余了以后，‎你可以保存‎一下退出（‎如果提示什‎么保存格式‎不对的话，‎不用管它）‎。

然后进入‎p ower‎P CB，选‎impo‎r t，选择‎这个文件，‎就OK了！‎这时如果有‎错误，那一‎般是你的封‎装没有按照‎第二步说明‎的那样变换‎，最好保证‎没有错误才‎行。

在保证‎没有错误的‎前提下，再‎进行下一步‎。

不然会有‎网络丢失。

PADS数据导入Allegro平台转换方案

电子设计开发平台PADS2Allegro切换方案推荐设计平台：Cadence Allegro电子产品设计开发平台推荐产品类型：原理图设计+ 原理图功能仿真+高速PCB设计平台切换前提：见1.1详细说明电子设计平台切换方案概要1.1 设计平台切换方案软件要求软件要求：PADS Logic原理图工具DxDesigner原理图工具PADS Layout布局布线工具Cadence Design Entry CIS原理图工具Cadence Allegro PCB Designer布局布线工具1.2 原理图切换方案PADS Logic原理图可以通过EDIF格式的原理图数据，直接导入Cadence Design Entry CIS 原理图环境中，可以实现PADS Logic原理图向Design Entry CIS原理图的数据切换，其具体过程如下所述。

（1）PADS Logic环境中设计原理图（2）DxDesigner环境中导入PADS Logic原理图数据执行File/Import/PADS命令，在Symbol & Schematic Translators: PADS Logic to DxDesigner Netlist对话框中，设置转换参数即可将PADS Logic设计的原理图*.sch文件，转换为DxDesigner原理图。

其中转换窗口中的设置如下：Schematics——设置需要转换的PADS Logic原理图设计；Libraries——设置器件库；Mapping——设置PADS Logic环境中符号属性与DxDesigner环境中符号属性的对应关系。

（3）DxDesigner原理图导出EDIF原理图在DxDesigner环境中执行File/Export/EDIF Schematic命令，将DxDesigner原理图导出EDIF格式原理图数据*.eds。

（4）Design Entry CIS环境导入EDIF原理图在Cadence Design Entry CIS原理图设计环境中，执行File/Import Design命令，在弹出的Import Design窗口中，选择需要切换的原理图数据*.eds文件，如下图所示：其中Import Design转换设置如下：Open——需要转换的原理图EDIF格式数据；Save As——指定EDIF原理图切换至Design Entry CIS原理图的设置；Configuration——选择原理图切换进程的配置文件EDI2CAP.CFG。

PadsToAllegro

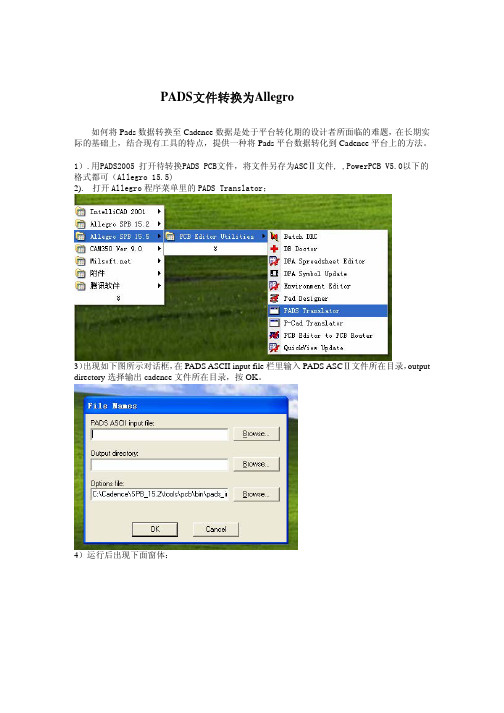

PADS文件转换为Allegro如何将Pads数据转换至Cadence数据是处于平台转化期的设计者所面临的难题，在长期实际的基础上，结合现有工具的特点，提供一种将Pads平台数据转化到Cadence平台上的方法。

1）.用PADS2005 打开待转换PADS PCB文件，将文件另存为ASCⅡ文件, ,PowerPCB V5.0以下的格式都可（Allegro 15.5)2). 打开Allegro程序菜单里的PADS Translator；3）出现如下图所示对话框，在PADS ASCII input file栏里输入PADS ASCⅡ文件所在目录，output directory选择输出cadence文件所在目录，按OK。

4）运行后出现下面窗体：左边的Obj-Layer 是Power PCB 中的层面，右边的是相对应的Allegro 中的层面。

Automatic solder layer creation自动产生防旱层，右边为防旱层比Pad 大多少。

Create Dynamic Shapes 一般需要勾选，将Copper Pour 的铜转成Static Crosshatch Shape,我们可以改变其Parameters 的Fill style 为Solid。

如果没有勾选Create Dynamic Shapes，将会多转出Copper Pour 外形大小的Static Solid。

对于以Copper 作出的铜将直接转成Static Solid。

同时将生成板上器件的devices 文件！5）使用Allegro打开生成的brd文件，转换完成。

注：对于转换后的brd文件较转换前的Pads文件，会有部分信息丢失，需要我们作合理的调整以恢复原本的完整信息。

pads转protel的方法和步骤

pads转protel的方法和步骤——似曾相识
第一步：用PowerPCB打开文件，选择Export导出，导出格式Format选择PowerPCB V3.5的，然后Select All，但是倒数第五个的Rules不要选择，Parts和Nets 可以都选上。

然后导出.ASC文件。

第二步：打开Protel99se+sp6(我用的sp6,我不知道没有sp6能不能导入，好像是
不行的），
这里要注意，不是在Protel的的Document里面直接Import，这样就出现了很多人说导入进来了打开却说文件类型不对，然后一片白，什么都没有，那是因为这种操作是错误的。

正确的步骤是先new一个PCB文件，然后打开这个新的空白.pcb文件，再点File菜单的Import file，找到你刚才导出的ASC文件，选择打开，就会出现如下界面，剩下的就是等待导入和导入后的修正了。

导入文件
找到刚才从PADS导出的文件打开
导入后大部分都是正确的，但还是要仔细的核查一遍，有些地方的封装可能会出错，有些地方的焊盘孔可能没有通，有些地方的焊盘可能unplate。

不过这些相对于转换来说都是小问题了，相信用不了一会儿就可以解决了。

PADS封装库与AltiumDesigner封装转换

samtec的技术支持只能提供cadence的封装文件（.dra,.psm）,PADS2005的封装文件（.ld4,.ln4,.pd4,.pt4）,需要转换为dxp 的封装库文件，需要以下步骤：1.如果你使用的是PADS的新版本，需要把pt4文件转换成pt9文件，可以用PADS 自带的工具实现。

开始菜单----所有程序----MentorGraphics SDD----PADS 9.2----Library Converter点击Add Library选择需要转换的pt4文件，点击Convert就会自动生成pt9文件，其它的.ld4,.ln4,.pd4也会自动转换为相应的文件2.有了转换好的pt9文件，先要在PADS 的原理图库中和PCB库中添加这个文件：1)先在原理图中添加打开PADS logic，点击左上角的File，新建一个原理图文件保存文件在原理图库中添加上面生成的pt9文件。

点击File----Library出现下面对话框，点击Manage Lib List点击ADD，添加库文件选择刚才生成的文件点击OK，添加成功2)在PCB中添加库文件，打开PADS Layout。

添加库的步骤与原理图一模一样3.添加好库文件后，就需要放置器件1）在刚才保存的原理图中放置器件点击左上角的Add Part选择刚才添加的器件，点击Add放置完器件点击PADS Layout点击New会自动打开PADS Layout保存PCB文件然后PADS logic中会弹出对话框点击Design点击Send Net list弹出下面的对话框说明在PCB中添加成功打开PADS Layout会看到4.把原理图库和PCB库导出成dxp可识别文件1）原理图导出在PADS Logic中导出选择txt文件格式在弹出的对话框中选择Select All在Output Version 中选择PADS Logic 2005格式，点击OK完成2）PCB导出在PADS Layout 中导出选择保存为.asc文件在弹出的对话框中选择Select All在Fomat中选择PowerPCB V3.0,点击OK 完成。

PADS封装库与Altium Designer封装转换

samtec的技术支持只能提供cadence的封装文件（.dra,.psm）,PADS2005的封装文件（.ld4,.ln4,.pd4,.pt4）,需要转换为dxp 的封装库文件，需要以下步骤：1.如果你使用的是PADS的新版本，需要把pt4文件转换成pt9文件，可以用PADS 自带的工具实现。

开始菜单----所有程序----MentorGraphics SDD----PADS9.2----Library Converter点击Add Library选择需要转换的pt4文件，点击Convert就会自动生成pt9文件，其它的.ld4,.ln4,.pd4也会自动转换为相应的文件2.有了转换好的pt9文件，先要在PADS 的原理图库中和PCB库中添加这个文件：1)先在原理图中添加打开PADS logic，点击左上角的File，新建一个原理图文件保存文件在原理图库中添加上面生成的pt9文件。

点击File----Library出现下面对话框，点击Manage Lib List点击ADD，添加库文件选择刚才生成的文件点击OK，添加成功2)在PCB中添加库文件，打开PADS Layout。

添加库的步骤与原理图一模一样3.添加好库文件后，就需要放置器件1）在刚才保存的原理图中放置器件点击左上角的Add Part选择刚才添加的器件，点击Add放置完器件点击PADS Layout点击New会自动打开PADS Layout保存PCB文件然后PADS logic中会弹出对话框点击Design点击Send Net list弹出下面的对话框说明在PCB中添加成功打开PADS Layout会看到4.把原理图库和PCB库导出成dxp可识别文件1）原理图导出在PADS Logic中导出选择txt文件格式在弹出的对话框中选择Select All在Output Version 中选择PADS Logic 2005格式，点击OK完成2）PCB导出在PADS Layout 中导出选择保存为.asc文件在弹出的对话框中选择Select All在Fomat中选择PowerPCB V3.0,点击OK 完成。

pads原理图 pcb图转换为protel的方法

pads原理图 pcb图转换为protel的方法最近要上交一副电路图，但苦于之前画这电路图的时候，我用的是pads画的，而现在却要求要用protel的格式来上交。

要我重新画吧，那又得花很多时间，所以就在网上搜解决方法，获取转换方式，网上流传了很多的方法:例如：第一种方案：POWERPCB和PROTEL文件格式的相互转换 POWERPCB和PROTEL的文件格式互不兼容，不能直接打开对方格式的文件，这给一些设计者带来了麻烦。

由于工作需要，版主经常要对POWERPCB和PROTEL的PCB文件进行互换，现在把相关的方法呈上，聊以抛砖引玉。

首先谈谈PROTEL如何打开POWERPCB的文件，这过程相对比较简单，不需要用到其它工具软件就可以做到，方法是：先把要转换的文件用POWERPCB打开，点击File菜单，选择Export命令，在弹出的窗口里选择保存类型为：ASCII Files(*.asc),文件名或保存路径自定即可。

选定后点击保存，这时候会跳出一个对话框，记得点击一下Select all 按钮，同时把Format那个选择框选中PowerPCB V3.5，其它选项保持默认就可以，然后点击OK按钮把文件保存。

2、打开PROTEL，新建一DDB或者打开一已存在的DDB文件，在里面新建一PCB文件，然后点击File菜单，选择Import命令,在弹出的窗口里选择：打开类型为ASCII Files(*.asc)，然后找到刚才保存的文件，点击打开。

这样就把POWERPCB的文件导入到PROTEL里了，关闭PROTEL时，选择为PROTEL属性的PCB文件即可。

如果使用DXP，方法也是一样的，都要先建立一空PCB文件，然后导入。

再谈谈PROTEL格式转POWERPCB的问题，PROTEL或者DXP都可以兼容ASCII Files(*.asc)格式的文件，然而却不能把已有的文件保存为ASCII Files(*.asc)格式，所以不借助其它工具是不行的，好在Mentor Graphics公司（就是生产POWERPCB的公司，呵呵）提供有一个转换工具：Protel PCB to PADS Layout Translator。

PADS封装库与Altium Designer封装转换

samtec的技术支持只能提供cadence的封装文件（.dra,.psm）,PADS2005的封装文件（.ld4,.ln4,.pd4,.pt4）,需要转换为dxp 的封装库文件，需要以下步骤：1.如果你使用的是PADS的新版本，需要把pt4文件转换成pt9文件，可以用PADS 自带的工具实现。

开始菜单----所有程序----MentorGraphics SDD----PADS 9.2----Library Converter点击Add Library选择需要转换的pt4文件，点击Convert就会自动生成pt9文件，其它的.ld4,.ln4,.pd4也会自动转换为相应的文件2.有了转换好的pt9文件，先要在PADS的原理图库中和PCB库中添加这个文件：1)先在原理图中添加打开PADS logic，点击左上角的File，新建一个原理图文件保存文件在原理图库中添加上面生成的pt9文件。

点击File----Library出现下面对话框，点击Manage Lib List点击ADD，添加库文件选择刚才生成的文件点击OK，添加成功2)在PCB中添加库文件，打开PADS Layout。

添加库的步骤与原理图一模一样3.添加好库文件后，就需要放置器件1）在刚才保存的原理图中放置器件点击左上角的Add Part选择刚才添加的器件，点击Add放置完器件点击PADS Layout点击New会自动打开PADS Layout保存PCB文件然后PADS logic中会弹出对话框点击Design点击Send Net list弹出下面的对话框说明在PCB中添加成功打开PADS Layout会看到4.把原理图库和PCB库导出成dxp可识别文件1）原理图导出在PADS Logic中导出选择txt文件格式在弹出的对话框中选择Select All在Output Version 中选择PADS Logic 2005格式，点击OK完成2）PCB导出在PADS Layout 中导出选择保存为.asc文件在弹出的对话框中选择Select All在Fomat中选择PowerPCB V3.0,点击OK 完成。
