制图的基本知识与技能包括：
一、制图工具：计算机辅助设计（CAD）软件、地图制作软件等。
二、地理信息技术：GIS（地理信息系统）、RS（遥感技术）等。
三、地图基础：投影方式、坐标系统、制图比例尺及其它制图要素。
四、图形学：曲线、面、线、点、空间变换等。
五、制图规范：各种国家或行业的制图规范。
六、地图构图：地图构图的原则、技巧及基本手法。
七、数据采集：道路调查、GPS及其它数字地理信息采集。
八、色彩应用：各种色彩的选择与应用。
九、地图文字：中英文地图文字的使用及文字标注格式。
十、绘图技巧：各种绘图技法的使用及制图技巧。
第1章制图的基础知识和技能-第一章第1节国家标准关于制图的基本规定
尺寸线 细实线 尺寸界限
细实线 相邻辅助零件的轮廓线
细虚线
3.图线的画法
>0.7
两图线间最小间隙 不得小于0.7mm
点画线、双点画线 首末 两端应是画，而不是点
各种图线相交时，都应以画 相交，而不应是点或间隔
细虚线在粗实线的延长线上相接时， 细虚线应留出间隔
L
留有装订边 的图框格式 a
e
L
c
周边
e
B
c
c
a
c
B
图框线
标题栏
L
c
L
周边
c
B
3.标题栏的方位与看图方向
标题栏 每张图样都必须画出标题栏，标题栏的格式和尺寸应按国标GB/T
10609.1-2008的规定绘制在图纸右下角（制图作业时建议格式）。
标题栏在制图作业时建议格式
57
15
对中符号
45
(13)
7 4×7(=2 8)
3.标注方法
（1）比例符号应以“:”表示。例如: 1:1、1:2 、5:1等。 （2）比例一般应标注在标题栏中的比例栏内。
三、字体（GB/T 14691-2005）
1.基本要求 1）字体工整、笔画清楚、间隔均匀、排列整齐。
2）字体高度（用h表示） 公称尺寸系列为:1.8、2.5、3.5、5、7、10、14、20mm。
第一章 制图的基本知识和技能

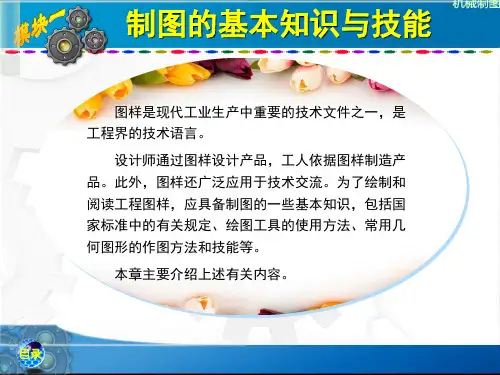

工程图样是现代生产中不可缺少的技术资料， 因此，每一个工程技术人员都必须熟悉和掌握有 关制图的基本知识和技能。
本章将重点介绍绘图工具使用、几何作图方 法和《机械制图》国家标准的有关规定。
标准
国际标准 ISO 国家标准 GB 行业标准 JB
制图的基础知识和基本技能
要轮廓，然后画细部。剖视图中旳剖面符号只 需画出一部分。 3) 最终，画出其他符号、尺寸线、尺寸界线、尺 寸数字横线和仿宋体旳格子。
三、用铅笔加深旳措施和环节
措施：在加深时，应该做到线型正确，粗细分明， 连接光滑，图面整齐。
c. 圆规
d. 分规
分规用以截取或等分线段。
e. 百分比尺
百分比尺是刻有不同百分比旳直尺
f. 鸭嘴笔
先在两叶片之间蘸上墨汁，调整两叶片间距，到 达指定图线线宽后，再描画图纸。
g. 模板
§1.3 几何作图（习题集附录）
a. 平行线和垂直线画法
图6为过K点作直线AB旳平行线，图7为过K点作AB垂直线。
(a)45度倒角；（b）30度倒角；（c）槽旳尺寸标 注为“槽宽╳直径”；（d）槽旳尺寸标注为“槽宽╳ 槽深”。
b. 相同尺寸旳孔和槽旳标注
相同尺寸旳孔和槽等成组要素，可仅标注一种要 素旳尺寸和数量。
c. 链式尺寸
间隔相等旳链式尺寸，可如下图标注。
f. 均布几何要素
均匀分布旳成组要素（如孔等）旳尺寸，按下图 所示标注，并加注“EQS”。当成组要素旳定位和分 布情况已经明确，也能够省略“EQS”。
✓ 字体旳号数用字体旳高度（h）表达；字体高度
旳公称尺寸系列为： 1.8 ,2.5 ,3.5 ,5 ,7 ,10 ,14 ,20(mm)。
✓ 中文应写成长仿宋字，中文旳高度不应不大于 3.5，其字宽一般为0.7h左右。
✓ 字母和数字可写成斜体和直体。斜体字字头向 右倾斜，与水平基准线成75度。
✓ 用作指数、分数、极限偏差、注脚等旳数字及 字母，一般采用小一号字体。
制图的基本知识与技能
目录
学习情境二 绘图工具及其使用
六、曲线板
其他工具：削铅笔刀；橡皮；塑料透明胶纸（固 定图纸）；量角器（测量角度）；擦图片(修改图线)； 砂纸(磨铅笔)；小刷（清除图面上橡皮屑等）。
目录
学习情境三 几何作图
等分线段 正多边形 斜度与锥度
内容
椭圆 圆弧连接
（1）B或HB——画粗实线用。 （2）HB或H——画箭头和写字用。 （3）H或2H——画各种细线和画底稿用。 其中用于画粗实线的铅笔磨成矩形，其余的磨成圆锥形。
目录
学习情境二 绘图工具及其使用
五、绘图铅笔
目录
学习情境二 绘图工具及其使用
六、曲线板
作图时，先用铅笔徒手把各点依次连成曲线；然后找出 曲线板上与曲线相吻合的线段，每次至少要吻合四个点（三 段线），画出前两段曲线；按同样的方法找出下一段，相邻 曲线段之间应留一小段共同段作为过渡，即应有一小段与已 画曲线段重合，以保证最后画成的曲线光滑、流畅。
学习情境一 制图基本规定
六、尺寸注法（GB4458.4-2003）
（1）尺寸界线 尺寸界线用细实线绘制，并应由图形的轮廓线、轴
线或对称中心线处引出，也可利用轮廓线、轴线或对称 中心线作尺寸界线。尺寸界线一般应与尺寸线垂直，并 超出尺寸线终端2 mm左右。
（2）尺寸线 尺寸线用细实线绘制。尺寸线必须单独画出，不能
10
5
20
10
Hale Waihona Puke 目录学习情境一 制图基本规定
一、图纸幅面及格式（GB/T 14689—2008）
图中粗实线所示为基本幅面（第
图 纸
一选择）。必要时,可按规定加长图纸
制图的基本知识与技能
第1章制图的基本知识与技能教学目标和要求●了解建筑工程制图国家标准的有关规定。
●能进行简单的平面图形的绘制，并正确标注尺寸。
●掌握三角板、圆规、图板、丁字尺的正确使用方法。
本章重点和难点●掌握图线画法、尺寸标注的有关规定。
●学习平面图形的尺寸分类、线段分析方法。
1.1 制图的基本规定国家计划委员会(现为国家发展与改革委员会)于1987年颁布了重新修订的国家标准《房屋建筑制图统一标准》(GBJ 1—86)，内容包括图幅、线型、字体、比例、符号、定位轴线、常用建筑图例、图样画法、尺寸标注等。
为了做到建筑工程图样的统一，便于交流技术，满足设计、施工、管理等要求，必须遵守制图国家标准。
1.1.1 图纸幅面和标题栏1. 图幅、图框图纸幅面是指图纸长度与宽度组成的大小。
绘制图样时，应采用表1-1所规定的基本幅面尺寸。
基本幅面代号有A0、A1、A2、A3、A4等5种。
表1-1 图纸幅面尺寸(单位：mm)幅面代号的几何含义实际上就是对A0幅面的对开次数。
例如，A1中的“1”，表示将A0幅面图纸对折长边裁切1次所得的幅面；A4中的“4”，表示将A0幅画图纸对折长边裁切4次所得的幅面。
必要时允许加长幅面，但加长量必须符合《技术制图图纸幅面及格式》(GB/T 14689—2008)中的规定，即按基本幅面的短边成整倍数增加。
图样中的图框由内、外两框组成，外框用细实线绘制，大小为幅面尺寸，内框用粗实线绘制，内外框周边的间距尺寸与格式有关。
图框格式分为留有装订边和不留装订边两种，如图1-1和图1-2所示。
两种格式图框周边尺寸a、c、e如表1-1所示。
但应注意，同一产品的图样只能采用一种格式。
图样绘制完毕后应沿外框线裁边。
图1-1 需要装订图样的图框格式图1-2 不需要装订图样的图框格式2. 标题栏每张技术图样中均应画出标题栏。
标题栏的格式和尺寸按《技术制图标题栏》(GB/T 10609.1—2008)的规定。
本教材将标题栏作了简化，如图1-3所示，建议在作业中采用。
制图基本知识与技能
1.4.2 平面图形旳作图环节
(1)绘图前旳准备工作。准备好圆规、铅笔、橡皮等绘图工具和用具；将 图纸用胶带纸固定在图板旳左下方(图纸下方留足放置丁字尺旳位置)。 (2)选百分比、定图幅，画图框及标题栏。根据平面图形旳尺寸大小和复 杂程度，选择百分比并定出图幅旳大小。按国标要求旳幅面尺寸和标题栏 位置，绘制图框和标题栏。 (3)分析图形、绘制底稿。经过尺寸分析与线段分析，拟定作图旳基准线 和绘图顺序。对每一图形应先画基准线，再画主要轮廓线及细部，另外还 需在打底稿阶段就划出尺寸界线和尺寸线。 (4)检验加深。在加深前必须对底稿作仔细检验、改正，直至确认无误。 用铅笔加深旳顺序是：自上而下、自左至右依次画出同一线宽旳图线；先 画曲线后画直线；对于同心圆宜先画小圆后画大圆。画圆时，圆规旳铅芯 应比画相应直线旳铅芯软一号。 (5)标注尺寸。按制图原则旳要求画尺寸起止符号、填写尺寸数字。标出 全部旳定形尺寸和定位尺寸，完毕全图。 (6)填写标题栏。经仔细检验图纸后，填写标题栏中旳各项内容，完毕全 部绘图工作。
本书由vince上传于世界工厂下载频道
2.线段分析 平面图形中旳线段按其尺 寸是否完整，可分为三类： 1.已知线段——尺寸完整 （有定形、定位尺寸）， 能直接画出旳线段。 2.中间线段——有定形尺 寸，但定位尺寸不齐全。 必须依赖附加旳一种几何 条件才干画出旳线段。 3.连接线段——只有定形 尺寸，而没有定位尺寸旳 线段。
(a) 已知条件：
(b) 两已知弧旳圆心01、02；半 径R1、R2；连接弧旳半径R。
(b) 作图措施和环节：
(1)求连接弧圆心O
(2)求连接点（切点） (3)画连接弧并描粗
本书由vince上传于世界工厂下载频道
制图的基本知识与技能概论
1．分规
分规用来量取线段和试分线段。 分规两腿端带有钢针，如图（a）。 当两腿合拢时，两针尖应合成一 点，如图（b）。分规用来截取等 长线段及分割线段，如图（c）所 示。
比例尺 分规及其使用
第一节 绘图工具及其使用方法
半径、直径、角度与弧长的 尺寸起止符号，宜用箭头表示， 如右图（b）所示。
(a) 短倾斜线的画法
~
≈
为图中粗实线的宽度 (b) 箭头的画法
第二节 制图标准的基本规定
五、尺寸标注 （4）尺寸数字
尺寸数字用阿拉伯数字书写，字高一般是3.5mm。 图样上的尺寸以尺寸数字为准，与绘图时所用的比例和绘图的准确程度无关。 尺寸数字一般写在尺寸线的中部上方1mm位置处，如果没有足够的注写位置， 最外边的尺寸数字可写在尺寸界线的外侧，中间相邻的尺寸数字可错开注写，也可 引出注写.
尺寸数字 尺寸线
尺寸界线
≥
第二节 制图标准的基本规定
（2）尺寸线
尺寸线用细实线绘制，且与被注长度 平行，与尺寸界线相接，尺寸界线一般 超过尺寸线2～3mm。图样本身的任何 图线均不得用作尺寸线，一般也不得与 其它图线重合，或画在其延长线上，如 右图所示。
（3）尺寸起止符号
尺寸线与尺寸界线相接处应画尺寸起 止符号。用中粗短线绘制，其倾斜方向 应与尺寸界线成顺时针45°，长度宜为 2～3mm ，如右图（a）所示。
第二节 制图标准的基本规定
一、图纸的幅面及格式
２.标题栏与会签栏
每张图纸上都必须 画出标题栏。标题栏的 位置一般应在图样的右 下。标题栏的外框线为 粗实线，其右边和底边 与图框线重合。填写的 字体，除图名、校名用 10号字外，其余用5号字。
现代工程图学 - 制图的基本知识与技能
制图的基本知识与技能1.1国家标准《技术制图》和《机械制图》的一般规定我国于1959年发布了国家标准《机械制图》。
国家标准简称“国标”，其代号为“GB”。
例如GB/T14691-1993，其中“T”为推荐性标准，“14691”是标准顺序号，“1993”是标准颁布的年代号。
1.1.1图纸幅面（GB/T14689-2008）和格式1.图纸幅面图纸幅面简称图幅，是指由图纸的宽度和长度组成的图面，即图纸的有效范围，通常用细实线绘出，称为图纸边界或裁纸线。
基本幅面：A0：841x1189A1：594x841A2：420x594A3：297x420A4：210x297绘制技术图样时，优先采用基本图幅，必要时，也允许以基本幅面的短边的整数倍加长幅面。
2.图框格式图框即指图纸上限定绘图区域的线框，即绘图的有效范围。
无论图样是否装订，图框线都必须用粗实线画出。
图纸可横放或竖放，其格式分为不留装订边和留装订边两种。
同一产品的图样只能采用同一种格式。
为了使图样复制和缩微摄影时定位方便，应在图纸各边的中点处分别画出对中符号。
对中符号用粗实线绘制，线宽不小于0.5mm，长度从纸边界线开始深入图框内与5mm。
3.标题栏及明细栏每张图样上都必须有标题栏，用来填写图样上的综合信息，是图样的组成部分。
标题栏的基本要求、内容、尺寸和格式在国家标准GB/T10609.1-2008《技术制图》——“标题栏”中有详细规定，标题栏一般印制在图纸上，不必自己绘制。
明细栏是装配图中才有的，需自己绘制。
GB/T10609.2-2009《技术制图》——“明细栏”中规定了明细栏的样式。
看图的方向与标题栏方向一致。
（标题栏有位于右上角和位于右下角两种情况）1.1.2比例（GB/T14690-1993）图样比例是指图中图形与实物相应要素的线性尺寸之比。
不管绘制机件时所采用的比例是多少，在标注尺寸时，仍应按机件的实际尺寸标注，与绘图的比例无关。
绘图时，首先选择比例，优先选择整数比例绘制同一机件的各个视图时，应尽可能采用相同的比例，并在标题栏的比例栏中填写。
第一章制图的基本知识和技能资料重点
A1
A0
A2 A33 A34
必要时，可以按规定（GB/T146891993）加长图纸的幅面，幅面的尺 寸由基本幅面的短边成整数倍增加 后得出。如图1-1。
图中粗实线幅面 为第一选择，细 实线幅面为第二 选择，虚线幅面
为第三选择。
0 297 594 891 1189 1486 1783 2080 2378
种类 原值比例
放大比例
优先使用 允许使用 优先使用
表1-2 比例系列
比例
1：1
5:1 2:1 5×10n :1 2×10n :1
1×10n :1
4:1 2.5:1 4×10n :1 2.5×10n :1
1:2 1:5 1:10 1:2×10n 1:5×10n 1:1×10n
缩小比例
允许使用
1:1.5
第一章 制图的基本知识和基本技能
§1-1 国家标准《技术制图》《机械制图》的有关规 定
§1-2 尺规绘图的操作方法及制图步骤
§1-3 平面图形的尺寸标注和圆弧联接的线段分析
§1-4 徒手绘图及其画法
03:56
中南林业科技大学 李香桂编制
§1-1国家标准《技术制图》《机械制图》的有关规定
一、 图纸幅面和格式、标题栏 二、 比例 三、 字体 四、 图线及其画法 五、 尺寸注法
粗实线；粗虚线；粗 与线型对 点画线
0.25 0.35 0.5
0.7
1
1.4
2
应的线型
宽度
细实线；波浪线；双
折线；细虚线；细点 0.13 0.18 0.25 0.35 0.5 0.7 1
画线；细双点画线
优先采用0.5，0.7图线组别。
03:56
工程制图基本知识与技能
R
O3 ● R-R2
◆ 分别连接O3O1、 O3O2 并延长求 得两个切点。
◆ 以O3为圆心， R为半径画连 接圆弧。
O1
●
C1
O2 ● C2
④用半径为R的圆弧连接已知圆弧和直线
◆ 以O1为圆心，R1+R为半径作圆弧。 ◆ 作与已知直线平行且相距为R的直线。
2）尺寸线
必须用细实线画出，不能用其他图线代替。 线性尺寸的尺寸线必须与标注的线段平行；大尺寸注 在小尺寸外面。 在圆弧上标注直径或半径时，尺寸线或其延长线应通过圆心。
3）箭头
机械图多采用实心箭头，建筑图采用斜线。
d为粗实线的线宽。 如d=0.7,箭头的长度约为4mm
4）尺寸数字
① 线性尺寸数字一般注写在尺寸线上方，垂直时，字头朝左， 其余字头朝上；尽量避免在图中所示30°范围内标注尺寸， 无法避免时，可按右图的方式标注。
一、图纸幅面及格式（GB/T 14689—2008）
1、图纸幅面
横式
竖式
幅面代号
0×1189 594×841 420×594 297×420 210×297
图纸幅面的尺寸关系
幅面代号
A0
A1
A2
A3
A4
B×L 840×1189 594×841 420×594 297×420 210×297
3）图样中所标注尺寸，为该图样所示机件的最后完工尺寸， 否则应另加说明。
4）机件的每一尺寸，一般只标注一次，并应标注在反映该 结构最清晰的图形上。
2.尺寸的组成
尺寸由尺寸界线、尺寸线、箭头、尺寸数字组成。
1）尺寸界线
用细实线画出，可由轮廓线、中心线、对称线代替或者 延长线引出，一般与尺寸线垂直，超出箭头约2-5mm。
第一章制图的基本知识与技能
使用中注意：
1、先曲后直，便于连接； 2、先上后下，先左后右； 3、先细后粗，加快进度； 4、线条均匀，连接准确。
9
五、 曲线板和建筑模板 曲线板是用以画非圆曲线的工具
10
建筑模板主要用来画各种建筑标准图例和常用符号 使用建筑模板，可提高制图的速度和质量。
11
六、 铅笔和擦图片
铅笔是用来画图或写字的 “H”表示硬铅笔，“B”表示软铅笔，“F”、“HB”表示软硬适中， “B”、 “H”前的数字越大表示铅笔越软和越硬。 用较硬的铅笔打底稿，如3H、2H等；用HB铅笔写字，用B 或2B铅笔 加深图线。 笔芯露出约6～8㎜
36
一般体字字体示例
书写要求：小写字母高度h是大写字母高度的7／10。
37
四、比例
图样的比例，应为图形与实物相对应的线型尺寸之比。比例的大小是指
其比值的大小 ，如 1：50大于1：100。
比例的符号为“ ：”，比例以阿拉伯数字表示，如 1：1、1：2等。 如果图样上某线段长为10mm，而实际物体相应部位的长为1000mm时，则 比例等于1比100，写成1：100。
44
45
46
47
48
相同要素 对称构配件
可仅标注其中一个 要素的尺寸及个数
尺寸线应略超过对称符号， 仅在尺寸线的一端画尺寸 起止符号，尺寸数字应按 整体全尺寸注写，其注写 位置宜与对称符号对齐。
49
第三节 制图的一般方法和步骤
一、用绘图工具和仪器绘制图样
